JAB campus User manual

operating instructions
HANDMADE IN GERMANY
campus/campus de luxe

Identifikationsdaten
Hiermit erklärt die
Firma
JAB Furniture
Potsdamer Straße 180
D-33719 Bielefeld
dass es sich bei dem Liege
campus/campus de luxe
Hersteller: JAB Furniture
Potsdamer Straße 180
D-33719 Bielefeld
Benennung: campus/
campus de luxe
Seriennummer:
Baujahr:
EG-Konformitätserklärung
Im Sinne der Maschinenrichtlinie 98/37/EG, Anhang II A
um ein Produkt im Sinne der Maschinenrichtlinie handelt und dass sie folgenden einschlägigen
Bestimmungen entspricht: Maschinenrichtlinie 98/37/EG, EMV-Richtlinie 2004/108/EG
EN 12520 V Möbel für den Wohnbereich – Sitzmöbel – sicherheitstechnische Anforderungen (1996)
EN 1022 Sitzmöbel – Bestimmung der Standsicherheit (1996)
EN 61000 Elektromagnetische Verträglichkeit (EMV) (2006)
EN 1050 Sicherheit von Maschinen – Leitsätze zur Risikobeurteilung (1997)
Folgende europäischen harmonisierte Normen wurden angewandt*:
Name: Meinolf Helmig
Ort,
Datum:
Funktion: Betriebsleitung
Unter-
schrift:
Diese Konformitätserklärung erlischt, wenn an dem Funktionsmöbel oder an Teilen des Funktionsmöbels wesentliche
Veränderungen ohne schriftliche Erlaubnis des Herstellers durchgeführt werden.
* Bezüglich der von Unterlieferanten angewandten Normen siehe deren gesonderte EG-Konformitäts- oder Herstellererklärungen

deutsch
Inhalt
1. Benutzerinformationen 2
1.1 Vorwort zur Betriebsanleitung
1.2 Hinweise für den Benutzer
2. Allgemeine Sicherheitshinweise 3
2.1 Bestimmungsgemäße Verwendung
2.2 Vorhersehbarer Missbrauch
2.3 Umbauten oder Veränderungen
3. Produktbeschreibung 5
3.1 Technische Daten
3.2 Bedienung des Polstermöbels
4. Sicherheit 9
4.1 Allgemeines
4.2 Hinweise zu Zeichen, Symbolen
und Kennzeichnungen
4.3 Restrisiko
5. Transport und Aufstellung 11
5.1 Transport
5.2 Aufstellung
5.3 Umweltschutz
english as from page 13

1. Benutzerinformationen
1.1 Vorwort zur Betriebsanleitung
Die Betriebsanleitung soll es Ihnen erleichtern,
das Polstermöbel kennen zu lernen und in dessen
bestimmungsgemäßen Einsatzmöglichkeiten zu
nutzen.
Die Betriebsanleitung enthält wichtige Hinweise
um das Möbel sicher und sachgerecht benutzen zu
können. Ihre Beachtung hilft Gefahren zu vermei-
den, Reparaturkosten und Ausfallzeiten zu vermin-
dern und die Zuverlässigkeit und Lebensdauer zu
erhöhen.
1.2 Hinweise für den Benutzer
Der Benutzer des Möbels darf ohne Genehmigung
des Herstellers keine An- und Umbauten sowie Ver-
änderungen vornehmen, die die Sicherheit beein-
trächtigen könnten.
Zur Verwendung kommende Ersatzteile müssen
durch den Hersteller genehmigt sein. Dies ist bei
Original-Ersatzteilen aus der jeweils gültigen Ersatz-
teilliste immer gewährleistet.

3
deutsch 2. Allgemeine Sicherheitshinweise
2.1 Bestimmungsgemäße Verwendung
Das Modell campus/campus de luxe ist eine Sofalie-
ge mit stufenlos verstellbarem Kopfteil und Fußteil.
Alle Neigungs-Positionen zum Lesen, Liegen,
Entspannen können getrennt voneinander verstellt
werden, ein leichtes Ziehen oder Drücken des
Griffes des Gasdruckfeder-Mechanismus genügt.
Die Liege gibt es mit oder ohne Rückenteil, das
extra breit ist und vertikal sowie horizontal (Funk-
tion als Rückenteil, Armlehne oder Ablagefläche)
verstellt werden kann.
Das Polstermöbel ist nur im allgemeinen Wohnbe-
reich aufzustellen. Es eignet sich nicht für Nass- und
Außenbereiche!
Jeder darüber hinausgehende Gebrauch gilt als nicht
bestimmungsgemäß. Für hieraus resultierende Schä-
den haftet der Hersteller nicht; das Risiko hierfür
trägt allein der Benutzer.

2. Allgemeine Sicherheitshinweise
2.2 Vorhersehbarer Missbrauch
Für Schäden, die sich aus nicht bestimmungsgemä-
ßer Verwendung und Nichtbeachtung der Hinweise
dieser Betriebsanleitung ergeben, trägt der Be-
nutzer die alleinige Verantwortung. Der Hersteller
übernimmt keine Haftung.
Verboten ist:
das Herumspringen auf dem Möbel.
das Sitzen auf der Beinauflage sonstiger Funktions-
teile.
das Stehen auf dem Möbel (insbesondere der Bein-
auflage).
das Schieben oder Ziehen des Möbels an bewegli-
chen Teilen.
eigenmächtige Umbauten oder Veränderungen.
2.3 Umbauten oder Veränderungen
Eigenmächtige sicherheitsrelevante Veränderun-
gen und Umbauten an dem Polstermöbel sind aus
Sicherheitsgründen verboten und schließen eine
Haftung des Herstellers für daraus resultierende
Schäden aus.

5
deutsch 3. Produktbeschreibung
3.1 Technische Daten
Benennung: campus/campus de luxe
Geräteart: Funktionsmöbel
Maße cm
Breite
Tiefe
Höhe
Sitzhöhe
Sitztiefe
Liege mit
Rückenteil
202
79/97
50/70
39
70
Liege ohne
Rückenteil
202
72
39
39
70
Rückenkissen
groß
70
40
Nackenkissen
65
25

3. Produktbeschreibung
3.2 Bedienung des Polstermöbels
Die Bedienung des Polstermöbels campus/campus
de luxe erfolgt durch Gewichtsverlagerung und
Bedienen des Feststellhebels.
Der Hebel löst die Verriegelung der entsprechenden
Rücken- oder Fußteilstellung. Für die Rückstellung
sind 2 Gasdruckfedern eingebaut.
Um das Rücken- oder Fußteil verstellen zu können,
muss der Anwender sich auf das Polstermöbel legen
und je nach gewünschter Einstellung den Hebel von
sich weg oder zu sich hin bewegen.
Die Kraft der Gasdruckfedern bewirkt, dass sich das
Rücken- und das Fußteil bei Entlastung nach oben
bewegen.
Bei Belastung muss der Anwender mittels Gewichts-
verlagerung gegen die Federkraft drücken und die
gewünschte Einstellung durchführen.

7
deutsch 3. Produktbeschreibung

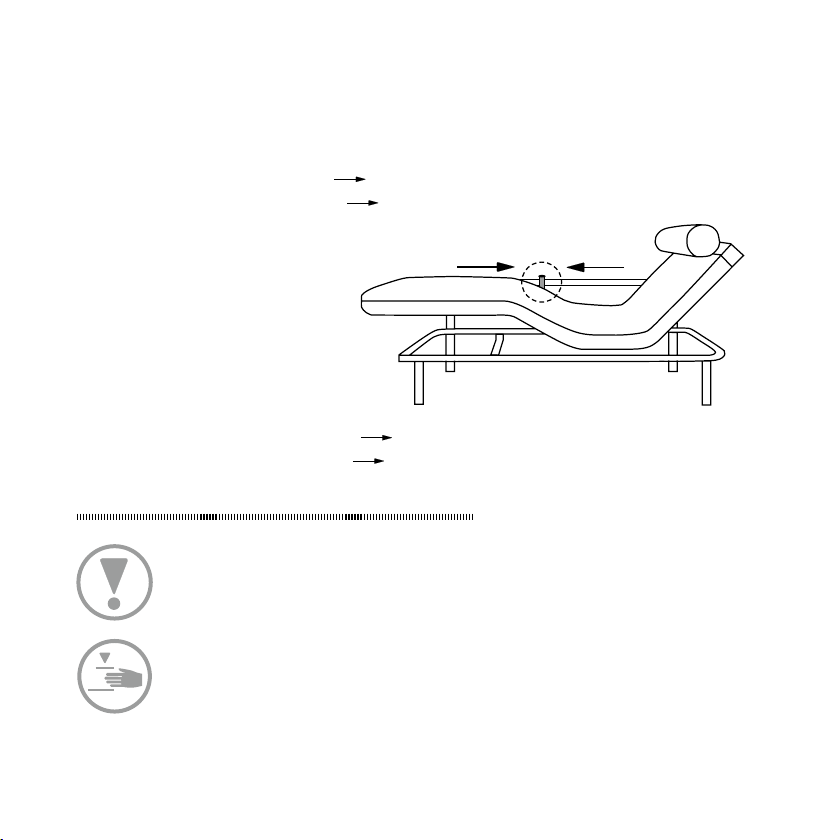

Benutzung des Feststellhebels

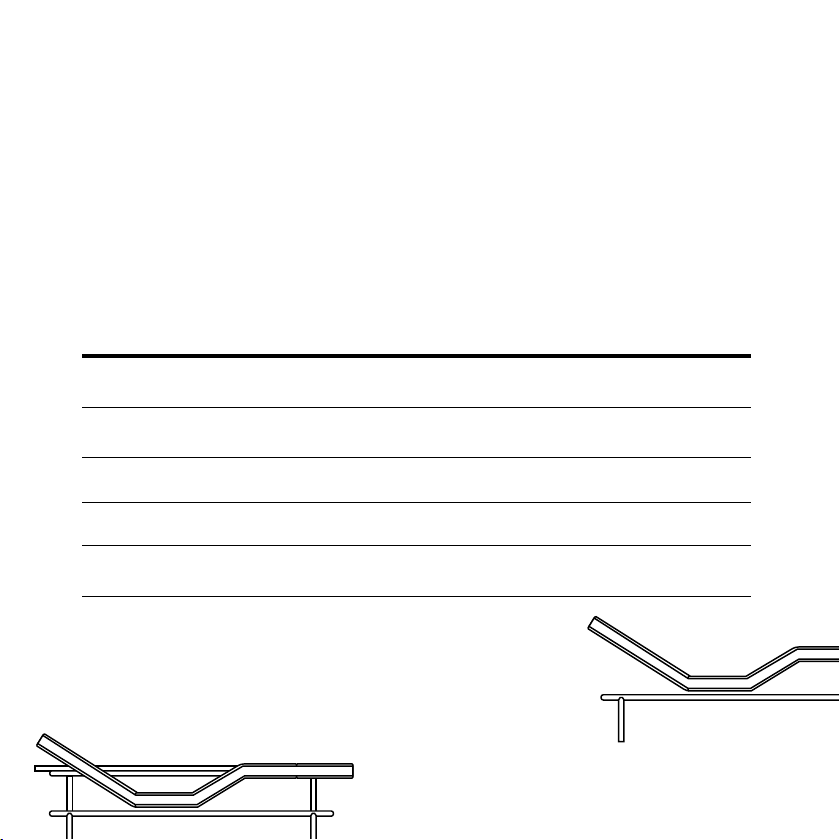

Hebel drücken und Fußteil entlasten Fußteil hoch
Hebel ziehen und Rückenteil entlasten Rückenteil hoch
Hebel drücken und Fußstütze belasten Fußstütze in die flache Position bringen
Hebel ziehen und Rückenteil belasten Rückenteil in die flache Position bringen
Nicht auf hochgefahrene Fußstütze setzen oder stellen!
Nicht auf hochgefahrenes Rückenteil setzen oder stellen!
Maximale Belastung: Fußteil 70 kg, Rückenteil 80 kg
Besondere Vorsicht!
Während der Betätigung der manuellen Funktionen muss der Benutzer
sicherstellen, dass sich keine Personen, insbesondere Kinder im Gefahrenbe-
reich der bewegten Teile aufhalten oder in Gefahrenbereiche eingreifen!
Die Gefahrenbereiche befinden sich im Bereich der Funktionsteile (z.B. Me-
chanik der Beinauflage und Rückenlehne, inkl. Führungskonstruktionen

3. Produktbeschreibung
Das Polstermöbel campus/campus de luxe verfügt zudem optional über eine umklappbare Ablage-
fläche, die z.B. dazu dienen kann, Getränke oder Bücher darauf abzulegen.
Besondere Vorsicht!
Das Sitzen oder Stehen ist auf der Ablagefläche verboten. Maximale
Belastung der Ablagefläche: 40 kg

9
deutsch 4. Sicherheit
4.1 Allgemeines
Das in der Betriebsanleitung beschriebene Pols-
termöbel ist nach Stand der Technik gebaut und
betriebssicher.
Gefahrenstellen sind entsprechend den Vorschriften
abgesichert. Jedoch können dennoch von dem Pols-
termöbel Gefahren ausgehen, wenn es unsachge-
mäß oder zu nicht bestimmungsgemäßem Gebrauch
eingesetzt wird.
Hinweis!
Das Polstermöbel darf nur in einwandfreiem
Zustand betrieben werden!
Für die Reinigung dürfen nur geeignete Reinigungs-
mittel verwendet werden. Sicherheitshinweise über
Reinigungsmittel beachten.
Die Sicherheitshinweise müssen befolgt werden.
Unterlassen Sie Arbeiten, welche die Sicherheit
beeinträchtigen!
Es dürfen grundsätzlich keine Schutzabdeckungen
umgangen, demontiert und/oder außer Betrieb
gesetzt werden.

4.2 Hinweise zu Zeichen, Symbolen und Kennzeichnungen
In der Betriebsanleitung werden folgende Benennungen bzw. Zeichen
für die Kennzeichnung der Gefahrenstellen verwendet:
Warnung vor einer Gefahrenstelle!
Dieses Symbol weist darauf hin, dass Gefährdungen durch die Nicht-
einhaltung von Schutzmaßnahmen bestehen.
Warnung vor Handverletzungen!
Es besteht die Gefahr, dass die Hände eingequetscht, eingezogen oder
anderweitig verletzt werden können.
Hinweis!
Es beinhaltet einen Vorgang von speziellem Interesse oder Wichtigkeit
4. Sicherheit
4.3 Restrisiko
Das Polstermöbel ist nach dem Stand der Technik und den anerkannten sicherheits-
technischen Regeln gebaut. Dennoch können bei ihrer Verwendung Gefahren für den
Benutzer oder Dritte entstehen.

11
deutsch 4. Sicherheit
Niemals Schutzeinrichtungen entfernen oder durch
Veränderungen am Polstermöbel außer Kraft setzen!
Störungen, die die Sicherheit des Polstermöbels
beeinträchtigen können, sind umgehend zu
beseitigen!
Informieren Sie umgehend den Kundenservice.
Während der Verstellung nicht in den Verfahrbereich
der Mechanik fassen!
Bei der ersten Benutzung muss sich der Anwender
davon überzeugen, dass alle Sicherheits- und Schutz
einrichtungen sowie die Bedienelemente korrekt
funktionieren und keine Schäden vorliegen.
Eingetretene Veränderungen oder Funktions-
störungen sind sofort der zuständigen Stelle
(Kundendienst) zu melden.
Das Polstermöbel ist ggf. sofort stillzusetzen.
5.1 Transport
5. Transport und Aufstellung
Beim Transport des Polstermöbels zum endgültigen Standort ist folgendes
zu beachten:
Transportieren Sie das Polstermöbel nur mit 2 oder mehreren Personen
Schieben oder ziehen Sie das Polstermöbel nicht, sondern heben Sie es
vorsichtig an
Entfernen Sie die Verpackung erst am endgültigen Aufstellungsort
Öffnen Sie die Verpackung nicht mit scharfen oder spitzen Gegenständen

5. Transport und Aufstellung
5.2 Aufstellung
Für eine ordnungsgemäße und sichere Aufstellung des Polstermöbels ist es unbedingt
erforderlich, dass eine ebene Aufstandsfläche vorhanden ist.
Bei Unebenheiten der Aufstandsfläche besteht die Gefahr, dass das Polstermöbel
umkippt.
Um einen geeigneten Aufstellungsort zu finden beachten Sie bitte, dass das Polstermö-
bel dem Verwendungszweck entsprechend in Wohnräumen aufgestellt wird.
Für die Beschaffung von Ersatz- und Verschleißteilen wenden Sie sich bitte an den Händler oder Kundendienst.
5.3 Umweltschutz
Achtung:
Bei Entsorgung des Polstermöbels sind die gesetzlichen Pflichten zur Abfall-
vermeidung und ordnungsgemäßen Verwertung/Beseitigung einzuhalten!
Beachten Sie, dass:
genügend Freiraum zum Bedienen und Ausführen der Funktionen vorhanden
ist.
das Polstermöbel vor direkter Licht- und Sonneneinstrahlung sowie vor inten-
siver Wärmeeinwirkung geschützt ist.
das Polstermöbel bei normalem Wohnklima einzusetzen ist.

13
english
Table of contents
1. End-user information 14
1.1 Foreword on operating instructions
1.2 Information for the end user
2. General safety information 15
2.1 Intended usage
2.2 Foreseeable misuse
2.3 Modifications or adjustments
3. Product description 17
3.1 Technical data
3.2 Furniture instructions
4. Safety 21
4.1 General information
4.2 Information on symbols, pictograms
and labels
4.3 Residual risk
5. Transport and setting up 23
5.1 Transport
5.2 Setting up
5.3 Environmental protection

1. End-user information
1.1 Foreword on operating instructions
These operating instructions are intended to help
you learn more about your new upholstered
furniture product and use it in the ways that it was
intended for.
These instructions contain important information
that enable you to use the furniture in a safe and
appropriate manner. Observing these instructions
will help you to prevent taking risks, keep repair
costs and breakdowns to a minimum and increase
the reliability and service life of your product.
1.2 Information for the end user
The end user of this furniture product may not
undertake any kind of enhancement,modification or
adjustment of the furniture product that may pose
a risk to health or safety without authorisation from
the manufacturer.
Spare parts to be used must be approved by the
manufacturer. Such approval is always guaranteed
when using original spare parts.

15
english 2. General safety information
2.1 Intended usage
campus and campus de luxe are reclining couches
with a continuously adjustable head- and footrest.
All reclining positions for reading, lying down and
relaxing can be operated independently of each
other, by gently pulling or pushing the handle of the
pneumatic spring. With or without backrest, which
is extra wide and adjustable both in vertical and
horizontal direction (function as a backrest, armrest
or storage surface).
This upholstery furniture product should only be
installed in a normal living area. It is not suitable for
use in damp or exterior areas!
Any use of the product beyond this intended usage
is considered to be improper. The manufacturer is not
liable for any damages arising from inappropriate
use of this type, and the end user bears the risk
alone.

2. General safety information
2.2 Foreseeable misuse
The end user is solely responsible for any damage
arising from improper usage and failure to observe
these operating instructions. The manufacturer
assumes no liability.
It is forbidden to:
Jump around on the furniture.
Sit on the leg rest or other functional elements.
Stand on the furniture (especially the leg rest).
Push or pull the furniture by its moving
components.
Make unauthorised modifications or adjustments.
2.3 Modifications or adjustments
Unauthorised modifications or adjustments that
affect the safety of the upholstery furniture
products are forbidden for reasons of safety and
exclude the manufacturer from liability for any
arising damages.

17
english
3.1 Technical data
Designation: campus/campus de luxe
Type of device: functional furniture
Measure-
ments
in cm
Width
Depth
Height
Seat height
Seat depth
Reclining
couch
with
backrest
202
79/97
50/70
39
70
Reclining
couch
without
backrest
202
72
39
39
70
Large back
cushion
70
40
Headrest
cushion
65
25
3. Product description

3.2 Furniture instructions
The campus/campus de luxe moves by weight
stabilizing and by using the handle. The lever lockers
the mechanism of the back- or foot section. Two gas
spring mechanisms will reset this position.
In order to move the back or foot section, the user
has to lie down on the sofa and has to move the
lever in the position he prefers. Through the power
of the gas spring mechanism the back and feet
section will be released. By loading the user has to
stabilise his weight against the tension in order to
have his favourite position.
3. Product description
