JAB DAVE BW-166-1000 User manual

operating instructions
HANDMADE IN GERMANY
Dave

Inhaltsverzeichnis
1. Benutzerinformationen 3
1.1 Vorwort zur Betriebsanleitung
1.2 Hinweise für den Benutzer
2. Allgemeine Sicherheitshinweise 4
2.1 Bestimmungsgemäße Verwendung
2.2 Vorhersehbarer Missbrauch
2.3 Umbauten oder Veränderungen
3. Produktbeschreibung 6
3.1 Technische Daten
3.2 Zubehör
3.3 Eigenschaften des Akkupacks
3.4 Bedienung der Knöpfe
3.5 Laden des Akkupacks
3.6 Auswechseln des Akkupacks
3.7 Entsorgung des Akkupacks
4. Sicherheit 13
4.1 Allgemeines
4.2 Hinweise zu Zeichen, Symbolen
und Kennzeichnungen
4.3 Lärm
4.4 Restrisiko
5. Transport und Aufstellung 17
5.1 Transport
5.2 Aufstellung
5.3 Erstinbetriebnahme
6. Entsorgung 20
6.1 Entsorgung
6.2 Umweltschutz
7. Identifikationsdaten 21
english as from page 23

deutsch
3
1.1 Vorwort zur Betriebsanleitung
1. Benutzerinformationen
1.2 Hinweise für den Benutzer
Die Betriebsanleitung soll es Ihnen erleichtern, das Polstermöbel kennen zu lernen und in
dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.
Die Betriebsanleitung enthält wichtige Hinweise, um das Möbel sicher und sachgerecht
benutzen zu können. Ihre Beachtung hilft Gefahren zu vermeiden, Reparaturkosten und
Ausfallzeiten zu vermindern und die Zuverlässigkeit und Lebensdauer zu erhöhen.
Der Benutzer des Möbels darf ohne Genehmigung des Herstellers keine An- und Umbau-
ten sowie Veränderungen vornehmen, die die Sicherheit beeinträchtigen könnten.
Zur Verwendung kommende Ersatzteile müssen durch den Hersteller genehmigt sein.
Dies ist bei Original-Ersatzteilen aus der jeweils gültigen Ersatzteilliste immer gewähr-
leistet.

2. Allgemeine Sicherheitshinweise
2.1 Bestimmungsgemäße Verwendung
Das Model DAVE wird mit stufenlos verstellbarer Rückenlehne (Kopfteil einstellbar)
und separat einstellbarer Beinauflage geliefert. Beide Funktionen werden in der
elektromotorischen Ausführung im Akkubetrieb über ein Bedienfeld an der Außen-
seite der linken Armlehne gesteuert. Der Betrieb mit angeschlossenem Steckerlade-
gerät ist erlaubt.
Das Polstermöbel ist nur im allgemeinen Wohnbereich aufzustellen. Es
eignet sich nicht für Nass- und Außenbereiche!
Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß.
Für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko
hierfür trägt allein der Benutzer.
2.2 Vorhersehbarer Missbrauch
Für Schäden, die sich aus nicht bestimmungsgemäßer Verwendung und Nichtbe-
achtung der Hinweise dieser Betriebsanleitung ergeben, trägt der Benutzer die
alleinige Verantwortung. Der Hersteller übernimmt keine Haftung.

deutsch
5
2. Allgemeine Sicherheitshinweise
Verboten ist:
• das Herumspringen auf dem Möbel.
• das Stehen auf dem Möbel.
• das Schieben oder Ziehen des Möbels an beweglichen Teilen.
• eigenmächtige Umbauten oder Veränderungen.
2.3 Umbauten oder Veränderungen
Eigenmächtige sicherheitsrelevante Veränderungen und Umbauten an dem Pols-
termöbel sind aus Sicherheitsgründen verboten und schließen eine Haftung des
Herstellers für daraus resultierende Schäden aus.

3. Produktbeschreibung
Benennung:
DAVE BW-166-1000
Geräteart: Funktionsmöbel
Das Modell ist für eine statische Belastung von 110 kg ausgelegt.
3.1 Technische Daten
Maße cm
Breite
Tiefe
Höhe
Sitzhöhe
Sitztiefe
Sitzbreite
Sessel motorisch
DAVE
75
95/183
120
46
55
50
3.2 Zubehör
Akkupack
Zeitmanagement der Motoren (Überhitzungsschutz):
Nach maximal zwei Minuten Laufzeit müssen die Motoren neun Minuten pausieren.

deutsch
7
3. Produktbeschreibung
3.3 Eigenschaen des Akkupacks
Hinweis: Akkus haben eine natürliche Selbstentladung bei Nichtbenutzung.
Dieses ist kein Fehler, sondern ein normaler Vorgang. Vor längerer Lagerung sollte
der Akku daher aufgeladen und spätestens alle 3 Monate nachgeladen werden.
Das Akkupack ist mit einem akustischen Signalgeber ausgestattet! Die optionale
Funktion
akustische Restkapazitätswarnung ist nur beim Verfahren eines Antriebes aktiv!
Lebensdauer des Akkus
Der Akku hat nur eine begrenzte Lebensdauer. Wenn auch nach einer ordnungsge-
mäßen Ladung die Betriebszeit extrem kurz ist, muss der Akku erneuert werden.
Hinweis: Beim Arbeiten unter extrem warmen oder kalten Umgebungsbedingungen
verkürzt sich die zur Verfügung stehende Betriebszeit je Ladung.

3. Produktbeschreibung
3.4 Bedienung der Knöpfe
Knopf drücken
Beinauflage ausfahren
u
Knopf drücken
Rückenlehne senken
u
Knopf drücken
Herz-Waage ausfahren
u
u
u
u
Knopf drücken
Beinauflage einfahren
Knopf drücken
Rückenlehne aufrichten
Knopf drücken
Herz-Waage einfahren

deutsch
9
3. Produktbeschreibung

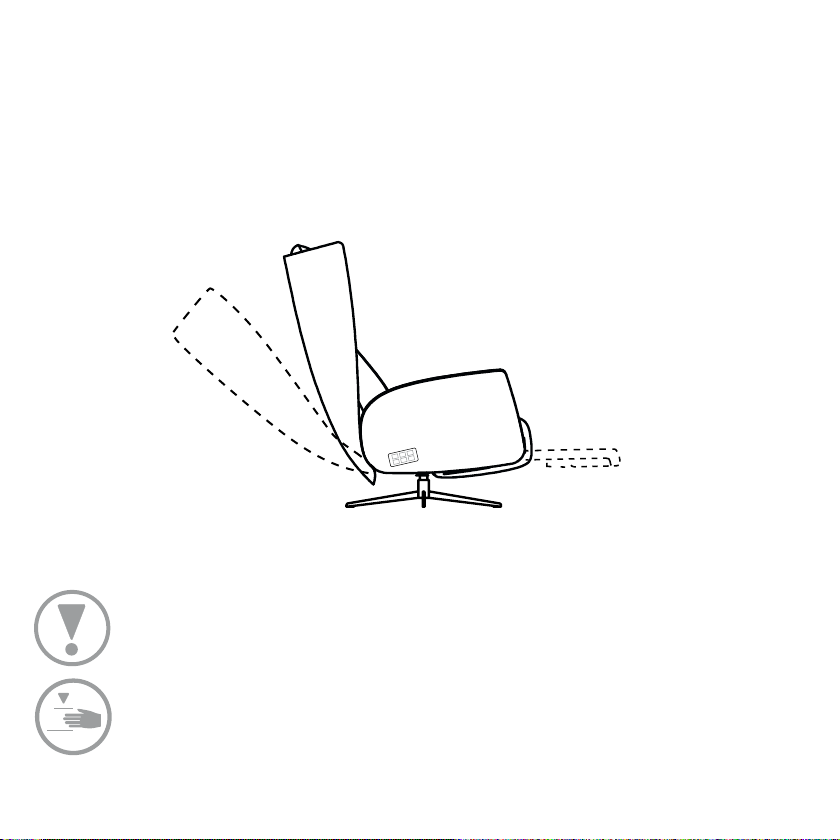

Das obere Element der Rückenlehne kann
per Handverstellung mechanisch oder
motorisch an die optimale Kopfposition
angepasst werden.
Belastung der
Beinauflage
max. 20 kg.
➝
Belastung der
Rückenlehne
max. 80 kg.
➝
Ladeanschluß
➝
➝
➝
➝
Besondere Vorsicht!
Während der Betätigung der elektromotorisch angetriebenen Funktionen
muss der Benutzer sicherstellen, dass sich keine Personen, insbesondere
Kinder im Gefahrenbereich der bewegten Teile aufhalten oder in Gefah-
renbereiche eingreifen!
Die Gefahrenbereiche befinden sich im Bereich der Funktionsteile (z.B.
Beinauflage und Rückenlehne, inkl. Führungskonstruktionen).

3. Produktbeschreibung
Beachten
Der Akkupack ist mit einer eigengeschützten LiIo Backup Batterie ausgestattet. Das
Gerät verfügt zusätzlich über einen Tiefenentladeschutz der die Batterie schützt.Trotz
elektronischer Schutzvorrichtungen kann ein unsachgemäßer Gebrauch zu einer Zerstö-
rung führen.
Aktivierung des internen Powerpacks:
Der Akkupack benötigt keine separate Aktivierung, sondern ist sofort einsatzbereit!
Ladehinweise
· Der Akkupack ist mit einer Startkapazität von 30% vorgeladen (Sicherheitsbedingt)
· Der interne Back Up Akku muss nur nachgeladen werden, wenn der Ladezustand
eine gewisse Restkapazität unterschritten hat.
· Ein von BW freigegebener Ladeadapter ist unmittelbar anzuschließen, sobald
ein interner Summer ertönt.
· Kontaktieren sie BW, welche Ladegeräte geeignet sind!
· Geeignet ist ein Ladegerät der Serie LCH7xx
· Versuchen sie nicht die Spannungen an den Steckern mit Multimetern zu messen!
· Sollte trotz aller Schutzmechanismen ein interner Akku tiefenentladen sein, zeigt das
der LCH7xx Lader durch eine blinkende LED an sobald sie diesen anstecken.
· Trennen sie den Lader vom Controller und starten sie den Ladevorgang erneut.
· Sollte die LED immer noch blinken, lassen sie das Ladegerät mit dem Controller
verbunden. Falls nach ca. 12h die LED nicht auf Grün wechselt, kontaktieren sie
einen Fachhändler
· Der Ladevorgang ist abgeschlossen, sobald die Ladeanzeige am Ladegerät (LCH7xx)
von Rot auf Grün wechselt.
3.5 Laden des Akkupacks

deutsch
11
3. Produktbeschreibung

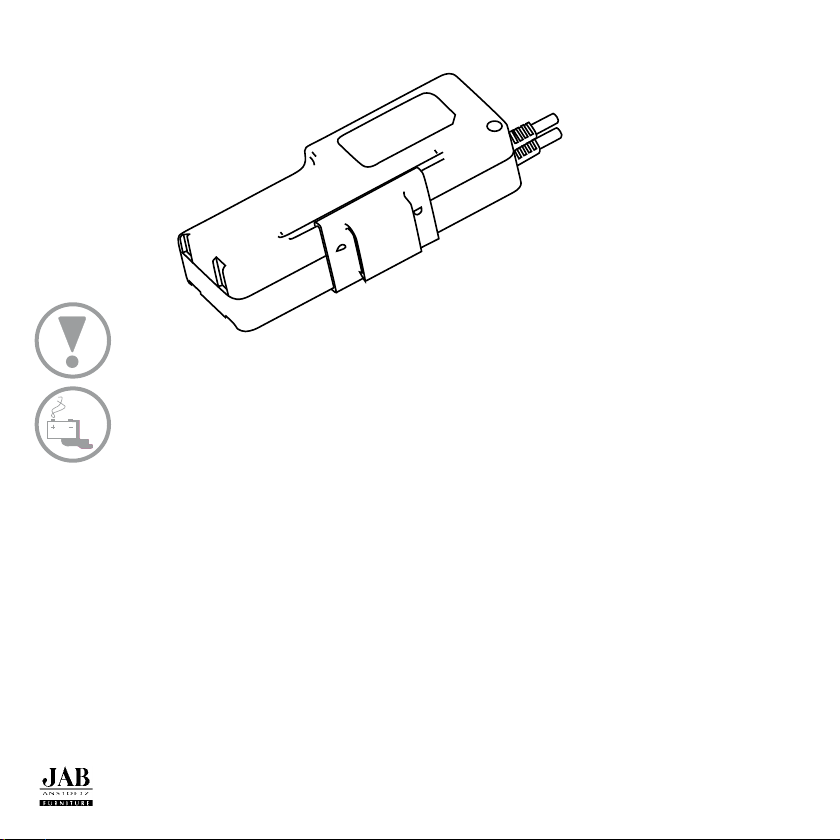

3.6 Auswechseln des Akkupacks
Das Akkupack befindet sich an der Unterseite des Sessels.
Zum Auswechseln des Akkupacks ziehen Sie die Verbindungskabel ab und öffnen
den Klettverschluß. Das Akkupack kann nun mit Halterung nach oben herausge-
nommen werden.
Der Einbau erfolgt in umgekehrter Reihenfolge.
Das neue Akkupack wird mit leichtem Druck wieder in die Halteplatte geschoben.
· Der Ladevorgang dauert in der Regel ca. 4-5 Stunden.
· Falls nach mehr als 6h Ladung die LED nicht von Rot auf Grün wechselt, kontaktieren sie
einen Fachhändler.
· Bitte unterbrechen sie nicht den Ladevorgang. Dies gewährt eine maximale Standzeit des
internen Akkus.
· Nur ein voll aufgeladener Akku gewährleistet eine hohe Zyklenzahl maximale Aufladung
des Akkus zu gewährleisten.
Achtung
• Beachten sie die allgemeinen Anwendungshinweise
• Nur in trockener Umgebung verwenden!
• Maximale Umgebungstemperatur = 30C
• Gerät darf nicht geöffnet werden! Service nur durch geschultes Fachpersonal.
Ein Batteriewechsel wird strengstens untersagt!

3. Produktbeschreibung
3.7 Entsorgung des Akkupacks
Der Akkupack ist nach der EG-Richtlinie 2002/96 hergestellt. Diese Richtlinie regelt
die Entsorgung von Elektro- und Elektronikgeräten zum nachhaltigen Schutz der
Umwelt.
Bei Fehlfunktion oder durch Missbrauch können ätzende Batteriesäure
austreten und Dämpfe entstehen.
Entriegelung nach oben herausziehen
➝

deutsch
13
4. Sicherheit
Das in der Betriebsanleitung beschriebene Polstermöbel ist nach Stand der Technik
gebaut und betriebssicher.
Gefahrenstellen sind entsprechend den Vorschriften abgesichert. Jedoch können
dennoch von dem Polstermöbel Gefahren ausgehen, wenn es unsachgemäß oder
zu nicht bestimmungsgemäßem Gebrauch eingesetzt wird.
Hinweis
• Das Polstermöbel darf nur in einwandfreiem Zustand betrieben werden!
• Vor der Durchführung von Reparatur, Wartungs-, Installations- oder
Reinigungsarbeiten, Energiequellen deaktivieren (Akkupack entfernen).
• Restenergie bzw. gespeicherte Energie abbauen!
• Blockierte Teile können unter hohem statischen Druck stehen, deshalb
Energie abbauen (auch kinetische) und Reparatur/Instandsetzung durch
führen.
• Für die Reinigung dürfen nur geeignete Reinigungsmittel verwendet
werden. Sicherheitshinweise über Reinigungsmittel beachten.
• Die Sicherheitshinweise müssen befolgt werden.
• Unterlassen Sie Arbeiten, welche die Betriebssicherheit beeinträchtigen!
• Es dürfen grundsätzlich keine Sicherheitseinrichtungen umgangen,
demontiert und/oder außer Betrieb gesetzt werden.
4.1 Allgemeines

In der Betriebsanleitung werden folgende Benennungen bzw. Zeichen für die
Kennzeichnung der Gefahrenstellen verwendet:
Warnung vor einer Gefahrenstelle!
Dieses Symbol weist darauf hin, dass Gefährdungen durch die Nicht-
einhaltung von Schutzmaßnahmen bestehen.
Warnung vor gefährlicher elektrischer Spannung!
Es besteht Gefahr durch elektrischen Strom.
Die Arbeit an elektrischen Ausrüstungen dürfen nur von autorisierten
Elektrofachkräften ausgeführt werden.
Warnung vor Handverletzungen!
Es besteht die Gefahr, dass die Hände eingequetscht, eingezogen oder
anderweitig verletzt werden können.
Warnung vor Gefahr durch Batteriesäure!
Es besteht die Gefahr von Verätzungen durch austretende Batteriesäure
oder Einatmen von Batteriedämpfen.
Hinweis!
Es beinhaltet einen Vorgang von speziellem Interesse oder Wichtigkeit.
4.2 Hinweise zu Zeichen, Symbolen und Kennzeichnungen

4. Sicherheit

deutsch
15
4.2 Hinweise zu Zeichen, Symbolen und Kennzeichnungen
4. Sicherheit
Der A-bewertete äquivalente Dauerschalldruckpegel dieser Maschine liegt unter
70 dB(A). Daher sind aufgrund des Betriebs des Polstermöbels keine Schutzmaß-
nahmen erforderlich.
4.3 Lärm
4.4 Restrisiko
Das Polstermöbel ist nach dem Stand der Technik und den anerkannten sicher-
heitstechnischen Regeln gebaut.
Dennoch können bei ihrer Verwendung Gefahren für den Benutzer oder Dritte
entstehen.
• Niemals Schutzeinrichtungen entfernen oder durch Veränderungen am
Polstermöbel außer Kraft setzen!
• Störungen, die die Sicherheit des Polstermöbels beeinträchtigen
können, sind umgehend zu beseitigen!
Informieren Sie umgehend den Kundendienst und setzen Sie das
Polstermöbel außer Betrieb (z.B. Entfernen des Akkupacks)!
• Während des Funktionsbetriebs nicht in den Verfahrbereich der
Beinauflage treten bzw. fassen!
• Vor Wartungs- und Reinigungsarbeiten das Akkupack entfernen
und somit sämtliche Antriebe deaktivieren!

Besondere Vorsicht!
Während der Betätigung der elektromotorisch angetriebenen Funktionen
muss der Benutzer sicherstellen, dass sich keine Personen, insbesondere
Kinder im Gefahrenbereich der bewegten Teile aufhalten oder in Gefah-
renbereiche eingreifen!
Die Gefahrenbereiche befinden sich im Bereich der Funktionsteile (z.B.
Beinauflage und Rückenlehne, inkl. Führungskonstruktionen).
Bei der Inbetriebnahme muss sich der Bediener davon überzeugen, dass
alle Sicherheits- und Schutzeinrichtungen sowie die Bedienelemente kor-
rekt funktionieren und keine Schäden vorliegen.
Eingetretene Veränderungen oder Funktionsstörungen sind sofort der
zuständigen Stelle (Kundendienst) zu melden. Das Polstermöbel ist ggf.
sofort stillzusetzen und zu sichern.
4. Sicherheit

deutsch
17
5. Transport und Aufstellung
Beim Transport des Polstermöbels zum endgültigen Standort ist folgendes zu
beachten:
• Transportieren Sie das Polstermöbel nur mit 2 oder mehreren Personen.
• Schützen Sie den Akku und das Netzteil beim Transport ausreichend
gegen Beschädigung.
• Schieben oder ziehen Sie das Polstermöbel nicht, sondern heben Sie es
vorsichtig an.
• Entfernen Sie die Verpackung erst am endgültigen Aufstellungsort.
• Öffnen Sie die Verpackung nicht mit scharfen oder spitzen Gegen-
ständen.
5.1 Transport
Für eine ordnungsgemäße und sichere Aufstellung des Polstermöbels ist es unbe-
dingt erforderlich, dass eine ebene Aufstandsfläche vorhanden ist. Bei Uneben-
heiten der Aufstandsfläche besteht die Gefahr, dass das Polstermöbel umkippt.
Um einen geeigneten Aufstellungsort zu finden beachten Sie bitte, dass das Pols-
termöbel dem Verwendungszweck entsprechend in Wohnräumen aufgestellt wird.
5.2 Aufstellung

Beachten Sie, dass:
• Genügend Freiraum zum Bedienen und Ausführen der Funktionen vor
handen ist.
• Das Polstermöbel vor direkter Licht- und Sonneneinstrahlung sowie vor
intensiver Wärmeeinwirkung geschützt ist.
• Das Polstermöbel bei normalem Wohnklima einzusetzen ist.
• Das Ladekabel so verlegt wird, dass keine Stolpergefahr entsteht.
• Elektrische Kabel nicht beschädigt werden.
5. Transport und Aufstellung

deutsch
19
5. Transport und Aufstellung
Vor Erstinbetriebnahme muss das Akkupack entsprechend Kapitel 3.5 geladen
werden.
Beachten Sie die folgenden Sicherheitshinweise!
Besondere Vorsicht!
Während der Betätigung der elektromotorisch angetriebenen Funktionen
muss der Benutzer sicherstellen, dass sich keine Personen, insbesondere
Kinder im Gefahrenbereich der bewegten Teile aufhalten oder in Gefah-
renbereiche eingreifen!
Die Gefahrenbereiche befinden sich im Bereich der Funktionsteile (z.B.
Beinauflage und Rückenlehne, inkl. Führungskonstruktionen).
Gefahr!
Es besteht Quetschungsgefahr durch bewegende Bauteile, wenn die
Anlage nicht außer Betrieb gesetzt ist.
Vor Instandhaltungs- und Reinigungsarbeiten muss die Maschine/Anlage
spannungsfrei geschaltet werden!
5.3 Erstinbetriebnahme

Unbrauchbar gewordene Akkus dürfen keinesfalls in den Hausmüll entsorgt wer-
den. Gemäß der Verordnung über die Rücknahme und Entsorgung gebrauchter
Batterien und Akkumulatoren können diese an den Hersteller oder an geeignete
Sammelstellen zurückgegeben werden.
Achtung!
Bei Entsorgung des Polstermöbels sind die gesetzlichen Pflichten zur Ab-
fallvermeidung und ordnungsgemäßen Verwertung/Beseitigung einzuhal-
ten!
Um Gefahr durch elektrischen Stromschlag vermeiden:
Achtung!
Deinstallationsarbeiten der elektrischen Ausrüstung dürfen nur von aus-
gebildetem Elektrofachpersonal ausgeführt werden!
6.2 Umweltschutz
Für die Beschaung von Ersatz- und Verschleißteilen wenden Sie sich bitte an den Händler oder
Kundendienst.
Ersatz- und Verschleißteile
6. Entsorgung
