Jackery SolarSaga 80 User manual

Jackery-UM-003
USER GUIDE
SolarSaga 80
Model: JS-80A
Image is for reference only

FR Français 11-13
DE Deutsch 8-10
IT Italiano 14-16
ES Español 17-19
20-24
KO
JP 25-29
CN 5-7
CONTENTS
GB English 2-4
1

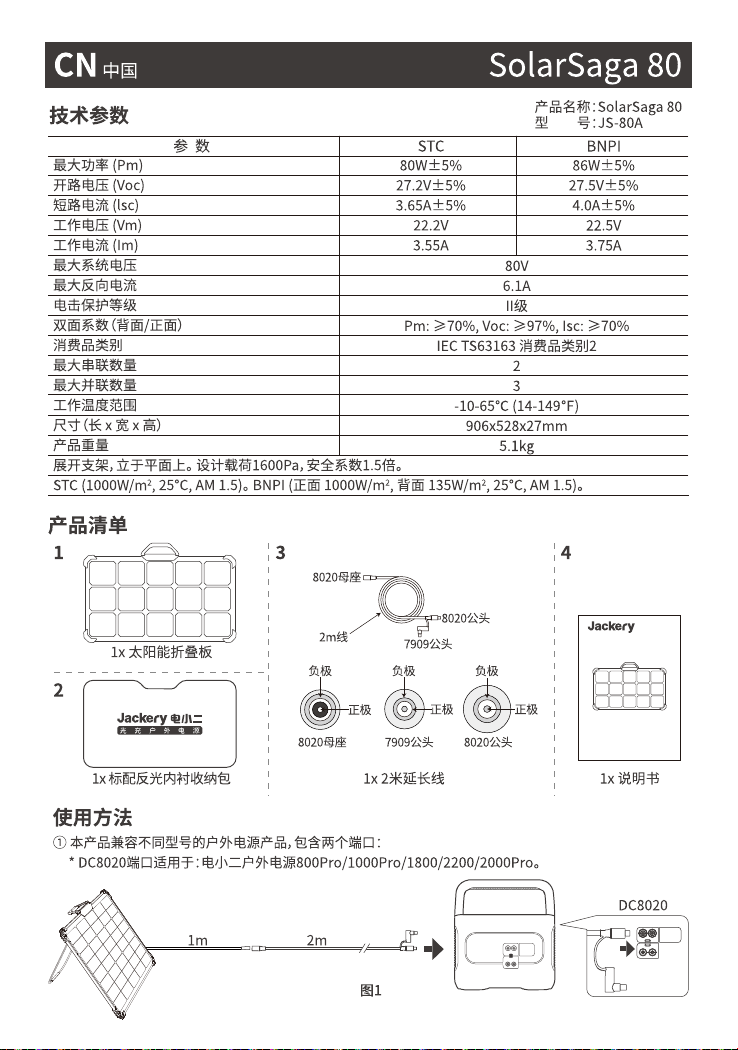

TECHNICAL PARAMETERS
2
GB SolarSaga 80
English
The product hastwo ports compatible with different types of outdoor power products:
* DC8020 port applies to Jackery outdoor power supply E1000Pro/1500/2000Pro.
METHOD OF APPLICATION
Figure 1
DC8020
2m1m
Peak power (Pm)
Open circuit voltage (Voc)
Short circuit current (lsc)
Power voltage (Vm)
Power current (Im)
Maximum system voltage
Maximum reverse current
Protection class against electric shock
Consumer goods category
Max quantity inseries
Max quantity inparallel
Operating temperature range
Dimensions
Product weight
STC (1000W/m2, 25°C, AM 1.5). BNPI (Front 1000W/m2,Rear 135W/m2,25°C, AM 1.5).
STC BNPI
80V
6.1A
Class II
IEC TS63163 Consumer product category 2
-10-65 (14-149 )
906x528x27mm
5.1kg
22.2V
3.55A
22.5V
3.75A
8020 Male
8020 Male
7909 Male
7909 Male
8020 Female
8020 Female
2m Cable
Negative
Positive
Negative
Positive
Negative
Positive
IN THE BOX
1x Solar Panel
1x User Guide1x 2m Extension Cord1x Storage Case with Built-in
Jackery-UM-003
USER GUIDE
SolarSaga 80
Model: JS-80A
Image is for reference only
1
2
3 4
Electrical Data
Product Name: SolarSaga 80
Model : JS-80A

To avoid blowing down the product, use the mode in Figure 4 in light or calm conditions. When the wind speed is
high, it is recommended to use the mode in Figure 5.
TWO-SIDE POWERGENERATION TECHNOLOGY
GB
SAFETY TIPS
* Do not place folding solar panels in shading places,while tree shades, buildings,andany other obstructions
should be minimized.
* Do not soak the solar panels in water or other liquid.
* Do not cleanthe solar panel with water, please gently wipe it with a damp cloth.
* Prevent corrosive substances to damage solar panels.
* Do not disassemble the solar panels.
* The output circuit of the solar panels must be correctly connected to the equipment. Please do not short-circuit
the positive andnegative poles. Ensure that there is no gap between the connector and the insulated connector. If
there is a gap, sparksor electrical shocks will occur.
* Check the connection status of each component, including cables,wires and plugs.
3

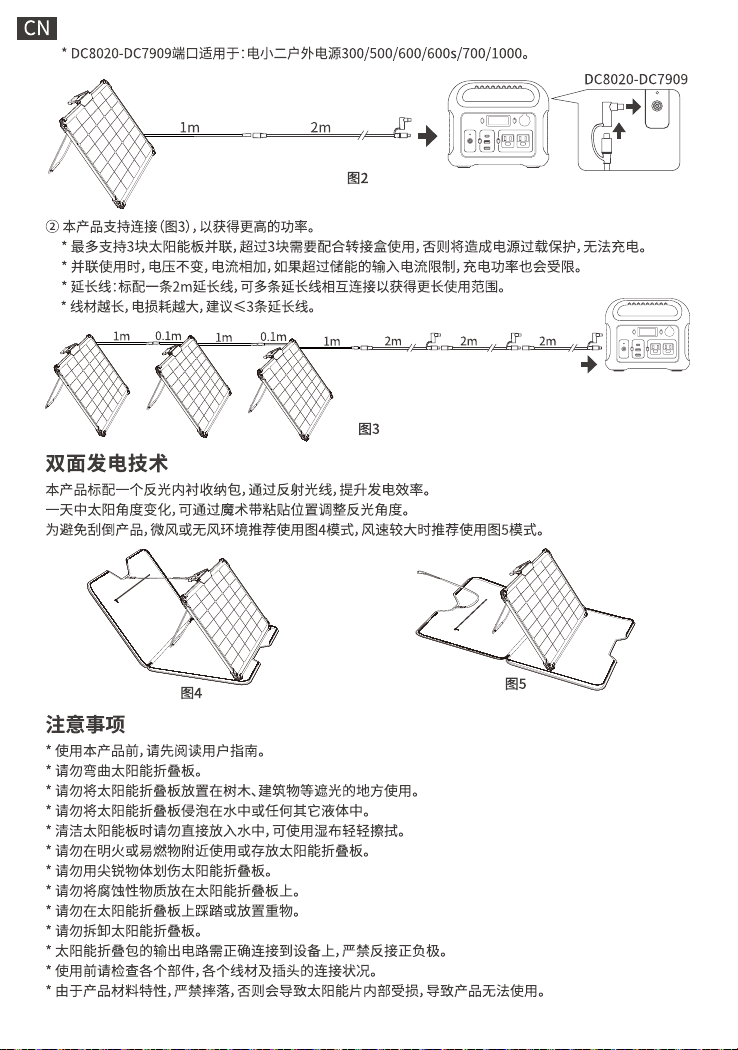

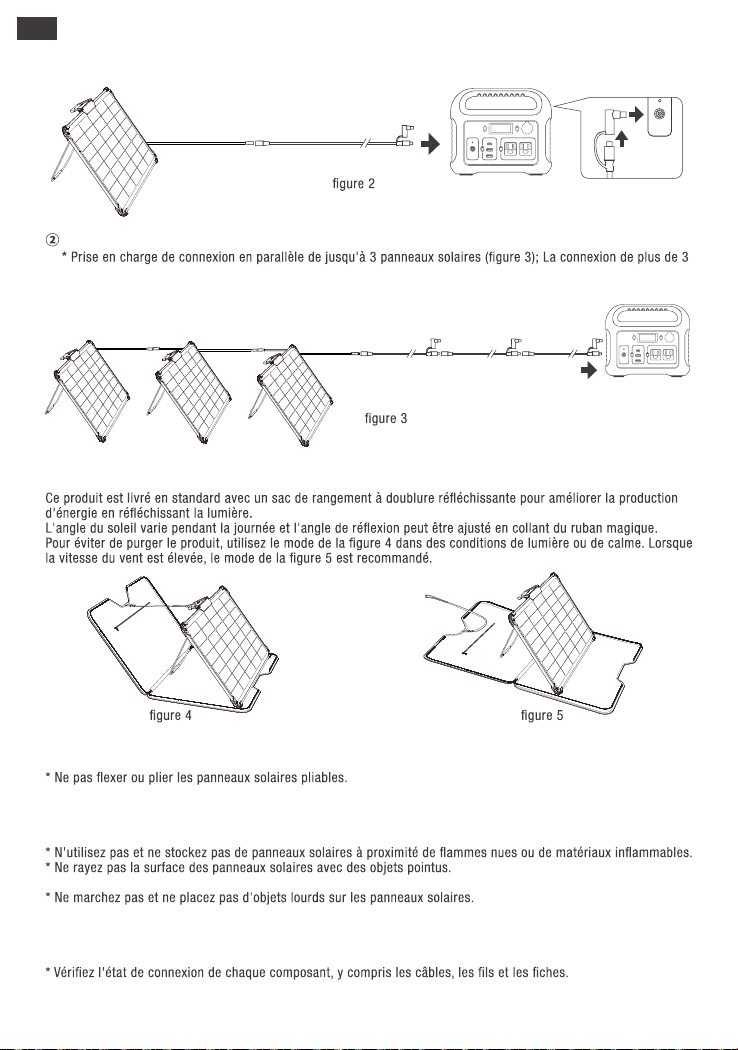

The product supports parallel connection of up to 3 solar panels (Figure 3). Parallel connection of more than 3 solar
panels may cause cable heating and product damage.
* Extension cord: A 2m extension cord is equipped. Several extension cords can be connected to extend the scope
of use.
* DC8020-DC7909 port applies to Jackery outdoor power supply E160/240/300/500/1000.
Figure 3
Figure 4 Figure 5
Figure 2
DC8020-DC7909
2m1m
2m 2m 2m
1m
1m 1m
0.1m
0.1m

GB
36 - month limited warranty
Lifetime technical support
CUSTOMER SERVICE
CONTACT US
FREQUENTLY ASKED QUESTIONS
The product is covered by a limited warranty from Jackery for the original purchaser that covers the product from
defects in workmanship and materials for 36 months from the date of purchase (damagesfrom normal wear and
tear, alteration,misuse, neglect, accident, service by anyone other than authorized service center, or act of God are
not included).
proper proof of purchase.
WARRANTY

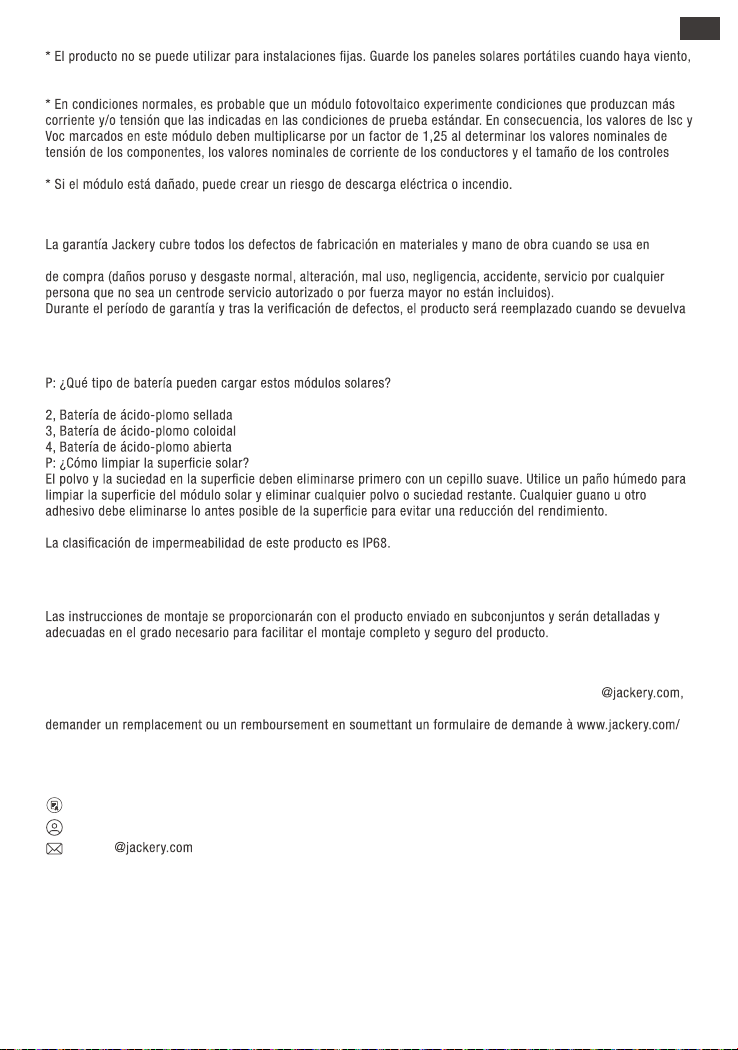

other bad weather to avoid product damage or other dangers.
* Risk of electric shock caused by product damage.
* Under normal conditions,a photovoltaicmodule is likely to experience conditionsthat produce more current
and/or voltage than reported at standardtest conditions. Accordingly, the values of Isc and Voc markedonthis
module should be multiplied by a factor of 1,25 when determining component voltage ratings, conductor current
ratings,and size of controls connectedto the PV output.

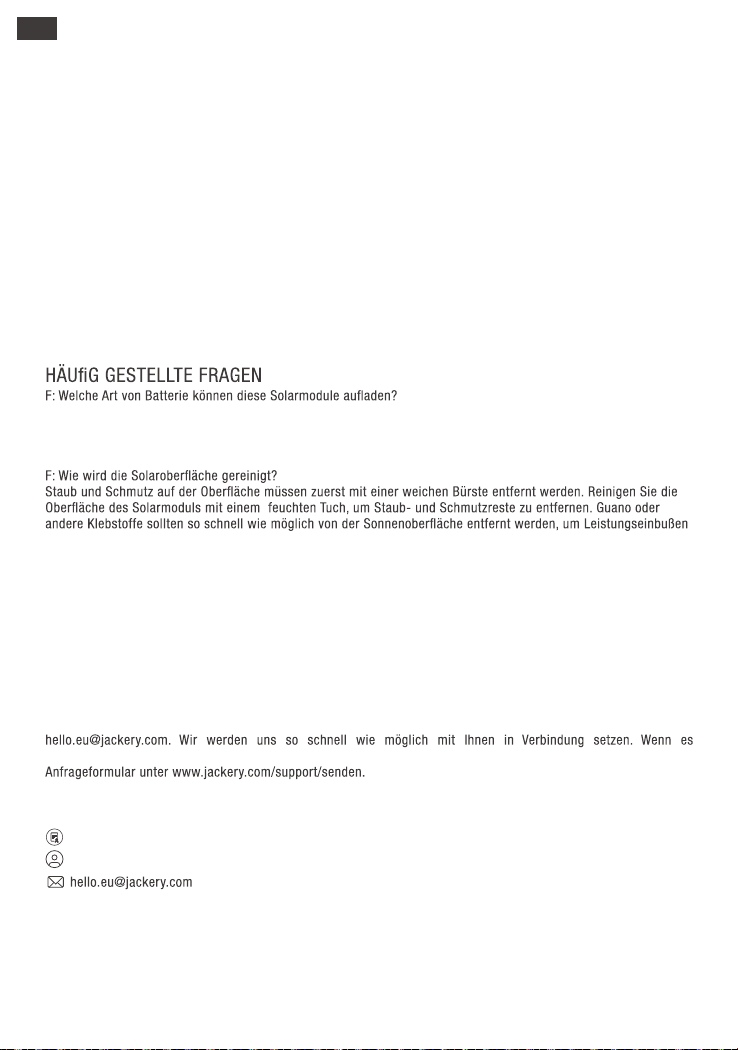

Q: What kind of battery can be charged by these solar modules?
1, Jackery Explorer series
2, Sealed lead-acid battery
3, Colloidal lead-acid batteries
4, The open lead-acid batteries
Q: How to clean the solar surface?
solar module to remove any remaining dust or dirt. Any guano or other adhesive shouldbe removedas soon as
possible from the solar surface to avoid a reduction in performance.
Q: Is this product waterproof?
The waterproof levelof this product is IP68. This product can prevent daily water splashing. Please keep the
product dry on a daily basis to ensure its service life.
For any inquiries or comments concerning our products,please send an email to hello.eu
respond to youas soon as possible. If there is any quality related issue with the product,youmay request a
4
ASSEMBLY INSTRUCTIONS
These shall be provided with a product shipped in subassemblies and shall be detailedand adequate to the degree
requiredto facilitate complete and safe assembly of the product.

5
Jackery-UM-003
USER GUIDE
SolarSaga 80
Model: JS-80A
Image is for reference only

6

7

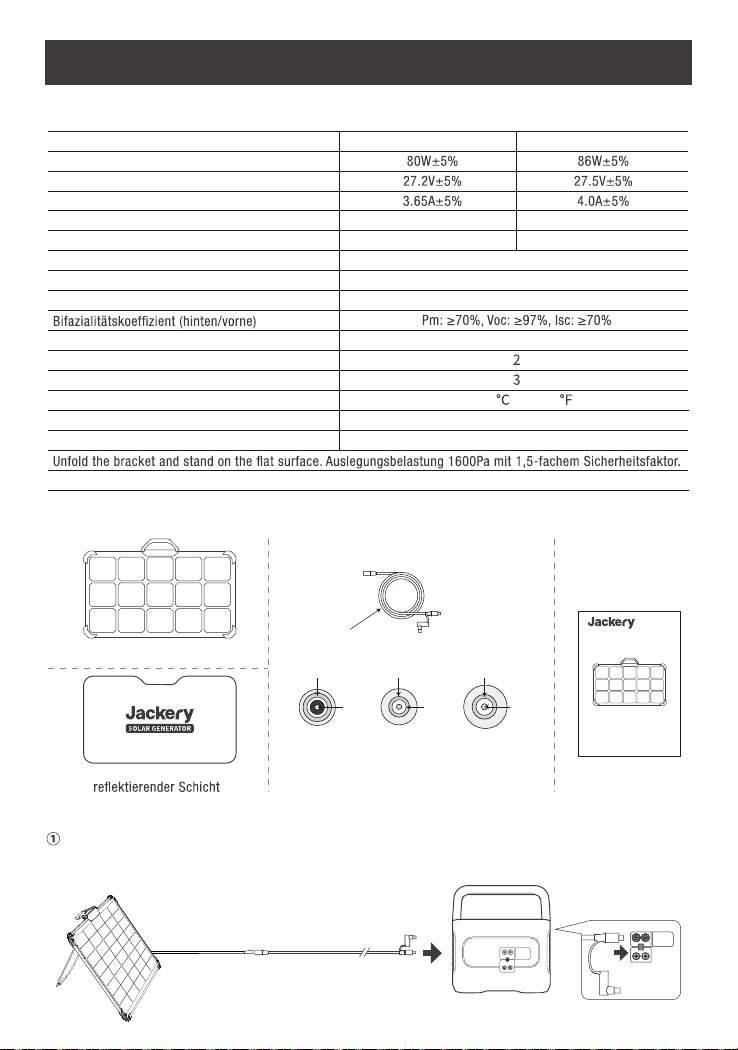

TECHNISCHE PARAMETER
Dieses Produkt ist mit verschiedenen Modellen von Outdoor-Stromversorgungsprodukten kompatibelundverfügt
über zwei Anschlüsse:
* DC8020-Anschluss geeignet für: Jackery Outdoor-StromversorgungE1000Pro/2000Pro.
EINSATZMÖGLICHKEITEN
Abbildung 1
8
DC8020
2m1m
Peak Power (Pm)
Leerlaufspannung (Voc)
Kurzschlussspannung (lsc)
Spannung (Vm)
Betriebsstrom (Im)
Maximale Systemspannung
Maximaler Rückstrom
Schutzklasse gegen elektrischen Schlag
Kategorie Konsumgüter
Maximale AnzahlinSerie
Maximale Anzahlparallel
Betriebstemperaturbereich
Abmessungen
Produktgewicht
STC (1000W/m2, 25°C, AM 1.5). BNPI (vorne 1000W/m2,hinten 135W/m2,25°C, AM 1.5).
STC BNPI
80V
6.1A
Klasse II
IEC TS63163 Verbrauchsgüterkategorie 2
-10-65 (14-149 )
906x528x27mm
5.1kg
22.2V
3.55A
22.5V
3.75A
8020 Männlich
8020 Männlich
7909 Männlich
7909 Männlich
8020 Weiblich
8020 Weiblich
2m Kabel
Negativ
Positiv
Negativ
Positiv
Negativ
Positiv
IN DER VERPACKUNG
1x Solarmodul
1x Benutzerhandbuch1x 2m Verlängerungskabel
1x Aufbewahrungshülle mit integrierter
Jackery-UM-003
USER GUIDE
SolarSaga 80
Model: JS-80A
Image is for reference only
1
2
3 4
DE SolarSaga 80
Deutsch
Elektrische Daten
Produktname: SolarSaga 80
Modell:JS-80A

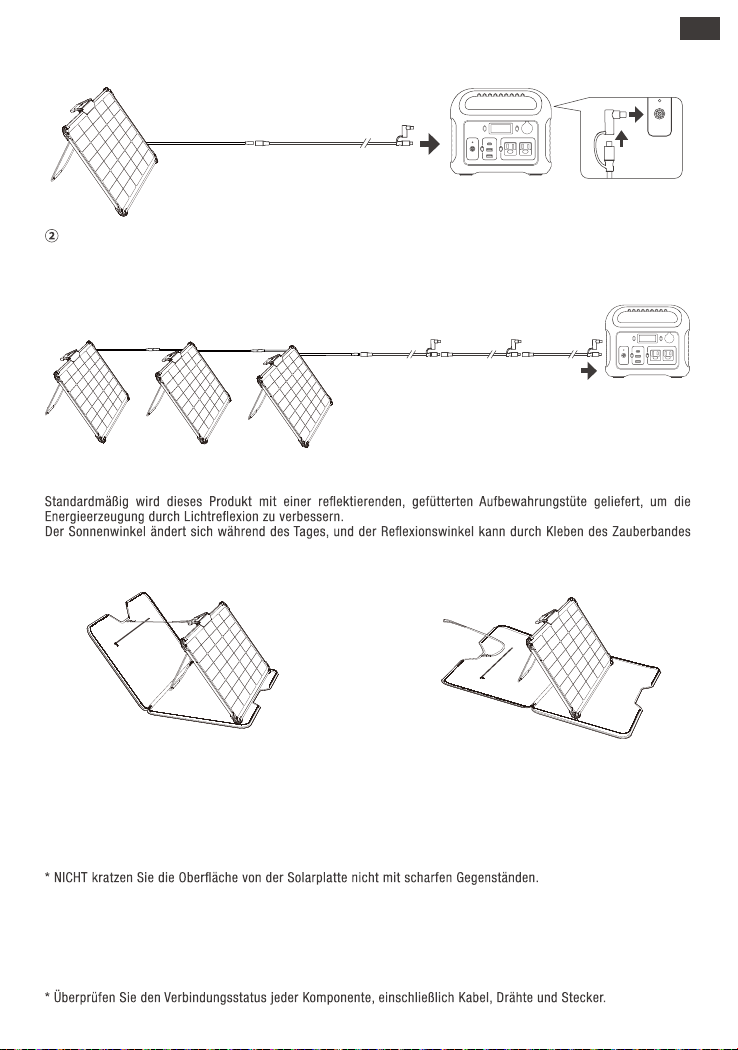

Dieses Produkt unterstützt die Parallelschaltung für eine höhere Leistung.
* Es können bis zu 3 Solarmodule parallel angeschlossen werden (Abb.3), bei mehr als 3 kann sich das Kabel
erhitzenund das Produkt beschädigen.
* Verlängerungskabel: ein2m langes Verlängerungskabel als Standard,mehrere Verlängerungskabel können
miteinander verbunden werden, um eine größere Reichweite zu erzielen.
* DC8020 - DC7909 Anschlüsse sind verfügbar für: Jackery Outdoor-Stromversorgung E240/500/1000.
DOPPELSEITIGE STROMERZEUGUNGSTECHNOLOGIE
angepasst werden.
Um das Produkt nicht herunterzublasen, verwenden Sie den Modus in Abbildung 4 bei Licht- oder Ruhebedingungen.
Wenn die Windgeschwindigkeit hoch ist, wird empfohlen,den Modus in Abbildung 5 zu verwenden.
Abbildung 3
Abbildung 5Abbildung 4
Abbildung 2
SICHERHEITSTIPPS
* NICHT biegen Sie die faltbare Solarplatte.
* NICHT stellen Sie faltbare Solarplatte an schattigen Stellen auf,während Baumschatten, Gebäude und andere
Hindernisse minimiert werden sollten.
* NICHT weichen die Solarplatte nicht in Wasser oder anderen Flüssigkeiten ein.
* NICHT reinigen Sie die Solarplatte mit Wasser, sondern wischen Sie es vorsichtig mit einem feuchten Tuch ab.
* NICHT verwendenoder lagern Sie die Solarplatte inder Nähe von offenen Flammen oder brennbaren Materialien.
* Verhindern Sie, dass ätzende Substanzen die Solarplatte schädigen.NICHT Treten Sie auf die
Solarplatte und stellen Sie Keine schwerenGegenstände darauf.
* NICHT Zerlegen Sie die Solarplatte.
* Der Ausgangskreis die Solarplatte muss korrekt an dasGerät angeschlossen sein.
* Bitte schließenSie die positivenund negativen Pole nicht mit dem Kurzschluss.
* Stellen Sie sicher, dass zwischen dem Stecker und dem isolierten Stecker kein Spalt vorhanden ist. Wenn es ein
Spalt gibt, tretenFunkenoder Stromschläge auf.
DE
9
DC8020-DC7909
2m1m
2m 2m 2m
1m
1m 1m
0.1m
0.1m
