Jacuzzi HJ78000 Instruction manual

Installation and Operation www.jacuzzi.com Page 1
Drain/Waste Overow Kit
Drain / Kit de débordement des déchets
Descarga / Residuos rebosadero
ASSEMBLY AND INSTALLATION INSTRUCTIONS
INSTRUCTIONS DE MONTAGE ET INSTALLATION
MONTAJE Y INSTRUCCIONES DE INSTALACIÓN
DRAIN / WASTE OVERFLOW
TROP PLEIN DU DRAIN DÉCHETS /
DRENAJE / RESIDUOS OVERFLOW
HJ78000 09162010
Jacuzzi® Luxury Bath
14525 Monte Vista Avenue
Chino, CA 91710
1-800-288-4002
www.jacuzzi.com

Drain/Waste Overow Kit
Drain / Kit de débordement des déchets
Descarga / Residuos rebosadero
Page 2 www.jacuzzi.com Installation and Operation
Introduction
Introduction
Introducción
Please read this manual carefully before installation and install the drain/waste overow kit accordingly. Jacuzzi is not responsible for any damage
due to improper installation or an installation that is not in accordance with your local building and plumbing codes. Jacuzzi Luxury Bath recommends
having a licensed or certied plumber install your bathtub.
S'il vous plaît lisez attentivement ce manuel avant l'installation et installer le drain / kit de débordement des déchets en conséquence. Jacuzzi n'est pas responsable
de tout dommage dû à une mauvaise installation ou une installation qui n'est pas en accord avec vos codes de construction locaux et de plomberie. Luxe Jacuzzi Bath
recommande d'avoir un plombier ou certié à installer votre baignoire.
Por favor, lea atentamente este manual antes de la instalación e instalar el desagüe / rebosadero de residuos en consecuencia. Jacuzzi no es responsable de cualquier
daño debido a una mala instalación o una instalación que no está de acuerdo con su edicio y códigos locales de plomería. Jacuzzi Baño de lujo recomienda tener un
plomero con licencia o certicación instalar su bañera.
Wrench
Clé
Clau anglesa
Caulking / Caulking Gun
Calfeutrage /
Pistolet à calfeutrer
Calafatear / Pistola
de calafateo
Drain Wrench
Égoutter Clé
Llave de drenaje
Tape Measure
Ruban à mesurer
Cinta métrica
Phillips Screwdriver
Tournevis cruciforme
Destornillador de
estrella

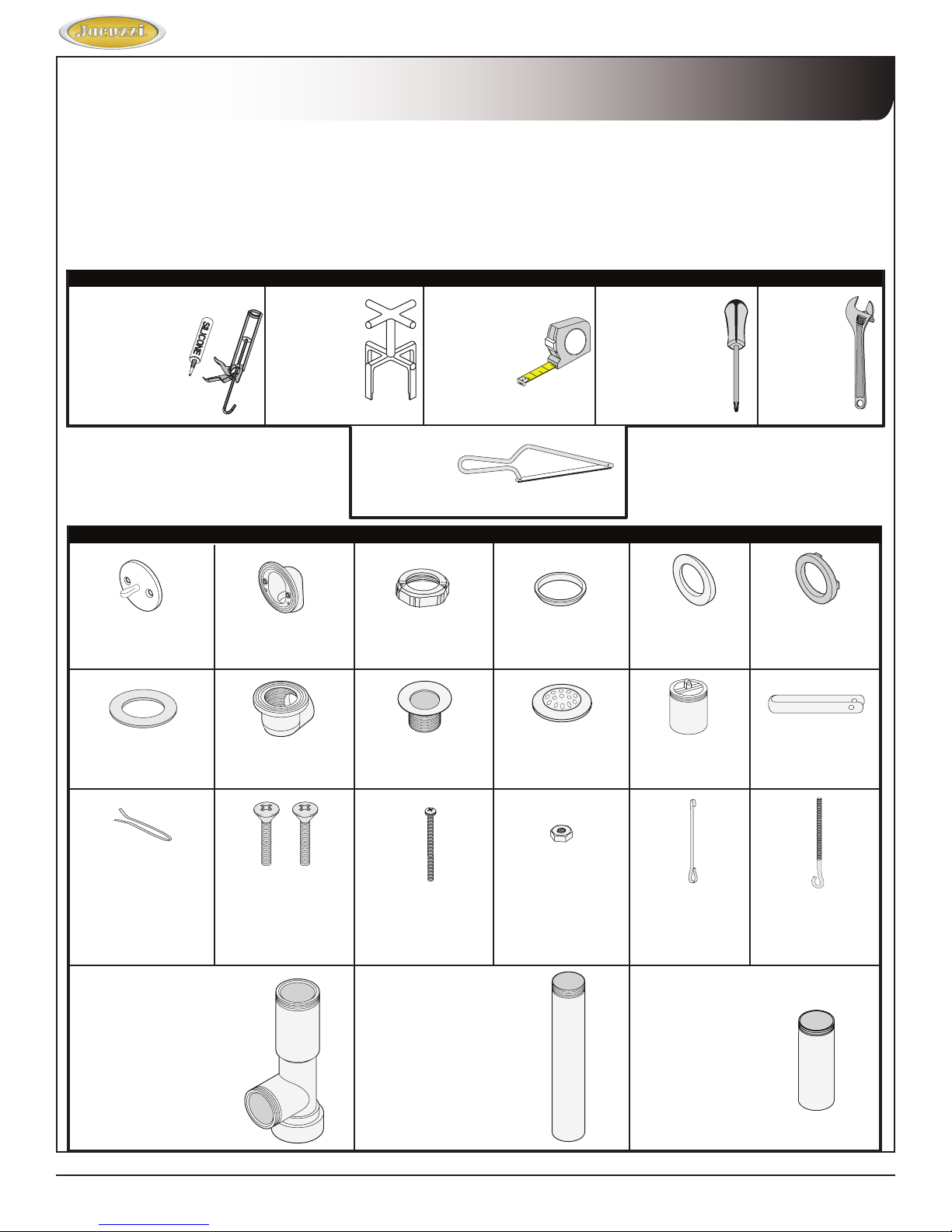

Installation Tools, Outils d'installation, Herramientas de Instalación
2
1
Saw
Scie
Sierra
Overow Gasket (1)
Dépassement de Joint
Desbordamiento de Empaque
Washer (2)
Rondelle
Lavadora
Overow Plate (1)
Dépassement de la plaque
Desbordamiento del mural
Overow Elbow (1)
Dépassement de Elbow
Desbordamiento del codo
Washer (1)
Rondelle
Lavadora
Waste Drain Elbow (1)
Coude de drain déchets
Residuos del codo de drenaje
Waste Plug (1)
Coude de drain déchets
Residuos del codo de drenaje
Retaining Grid (1)
Grille de soutènement
Retención de cuadrícula
Bucket (1)
Seau
Cubo
Clevis Pin (1)
Chape
Pasador de horquilla
Overow/Drain Assembly Kit, Dépassement / Kit drain, Desbordamiento / Kit de drenaje de la Asamblea
Overow Gasket (1)
Dépassement de Joint
Desbordamiento de
Empaque
Brass Locknut (2)
Contre-écrou en laiton
Contratuerca de latón
Hanger Bolt (1)
Boulon Cintre
Perno de suspensión
Nut (1)
Écrou
Tuerca
Cotter Pin (1)
Cotter Pin
Chaveta
Overow Plate Screws
(2)
Vis plaque de déversement
Desbordamiento de Tornillos de
la placa
Waste Tee
Tee déchets
Residuos Tee
(1)
Waste Drain Tube
Tube de vidange des déchets
Tubo de drenaje de los residuos
(1)
Overow Drain Tube
Tube drain de débordement
Desbordamiento de tubo de drenaje
(1)
Hanger (1)
Cintre
Percha
Retaining Grid Screw
(1)
Vis de retenue de la grille
El tornillo de retención de
cuadrícula

Installation and Operation www.jacuzzi.com Page 3
Drain/Waste Overow Kit
Drain / Kit de débordement des déchets
Descarga / Residuos rebosadero
Drain/Waste Overow Assembly
Drain / Assemblée débordement des déchets
Descarga / Residuos de la Asamblea de desbordamiento
Do not cross-thread these components when assembling the drain/waste overow kit.
Ne pas fausser le letage de ces éléments lors du montage du drain / kit de débordement des déchets.
No estropear la rosca estos componentes para el montaje del desagüe / rebosadero de residuos.
The drain/waste plug assembly and the overow plate will be installed from the inside of the bathtub.
Le drain / Assemblée plug déchets et la plaque de déversement sera installé de l'intérieur de la baignoire.
La fuga / ensamblaje del enchufe de residuos y la placa de desbordamiento se instalará desde el interior de la bañera.
Handtighten all connections. Do not overtighten at this time. Minor adjustments may be needed when installing
the drain/waste overow assembly.
Handtighten toutes les connexions. Ne serrez pas trop en ce moment. Des ajustements mineurs peuvent être nécessaires lors
de l'installation le drain / Assemblée de débordement des déchets.
Handtighten todas las conexiones. No apriete demasiado en este momento. Ajustes menores pueden ser necesarios durante
la instalación el desagüe / rebosadero de residuos.
Overow Gasket
(for use with Slipper
model EU75 only)
Dépassement de Joint (Pour
une utilisation avec EU75
modèle Slipper seulement)
Desbordamiento de
Empaque (Para uso con
EU75 modelo de zapatillas
solamente)
Overow Elbow
Dépassement de Elbow
Desbordamiento del codo
'T' Stabilizer
(for use with free
standing water supply
lines)
'T' de stabilisation (Pour
utilisation avec des lignes
d'approvisionnement en eau
libre debout)
'T' Estabilizador (Para uso
con líneas libres de pie
abastecimiento de agua)
Drain Overow Tube
Tube trop plein du drain
Vacíe el tubo de rebosadero
Brass Lock Nut
Écrou laiton
Tuerca de latón de bloqueo
Washer
Rondelle
Lavadora
Waste 'T'
Déchets 'T'
T de residuos "
Overow Gasket
(for use with the Slipper EU70 and the Double
Ended EU95 and EV00 bathtubs)
Dépassement de Joint (Pour une utilisation avec
l'EU70 EU95 Slipper et le double extrémité et
baignoires EV00)
Desbordamiento de Empaque (Para uso con el
EU70 EU95 zapatillas y el doble composición y
bañeras EV00)
Overow Plate
Dépassement de la plaque
Desbordamiento del mural
Overow Plate Mounting
Screws
Vis de la plaque de montage de
débordement
Tornillos de montaje mural de
desbordamiento
Trip Waste Assembly
w/Bucket
(this assembly must be placed inside the drain/overow
assembly before installation).
Assemblée des déchets voyage w / Bucket (Cette
assemblée doit être placé à l'intérieur du drain Assemblée
débordement / avant l'installation).
Viaje de la Asamblea de residuos w / cubo (Esta asamblea
debe ser colocado en el interior del desagüe / rebosadero
antes de la instalación).
Waste Plug Assembly
Assemblée Plug déchets
Residuos de la Asamblea
Plug
Waste Drain Elbow
Coude de drain déchets
Residuos del codo de
drenaje
Waste Drain Tube (may need
to be cut for proper t)
Déchets Drain Tube (peut-être besoin
d'être coupé pour un ajustement
adéquat)
Tubo de Desagüe (puede que haya que
cortar para el ajuste apropiado)
Cotter Pin
Chaveta
Figure 1. Drain/Waste Overow Kit
Drain / Kit de débordement des déchets
Descarga / Residuos rebosadero
Waste Drain Tube
Tube de vidange des déchets
Tubo de drenaje de los
residuos
Grid Retaining Screw
Grille vis de retenue
Grid el tornillo de retención

Drain/Waste Overow Kit
Drain / Kit de débordement des déchets
Descarga / Residuos rebosadero
Page 4 www.jacuzzi.com Installation and Operation
Step 1
Étape
Paso
Drain Installation
Installation du drain
Instalación de drenaje
Figure 2. Silicone Application
Application de silicone
Aplicación de silicona
Figure 3. Waste Plug Installation
Installation Plug déchets
Residuos de instalación Plug
Waste Plug
Plug déchets
Enchufe de residuos
Waste Plug
Plug déchets
Enchufe de residuos
Drain Wrench
Égoutter Clé
Llave de drenaje
Figure 5. Waste Tube
Déchets Tube
Residuos Tube
Silicone
Enchufe residuos de
Enchufe de Residuos
Rubber Gasket
Joint en caoutchouc
Empaque de goma
Waste Drain
Elbow
Coude de drain
déchets
Residuos del codo
de drenaje
To Drain ElbowTo Waste 'T'
Washer
Rondelle
Lavadora
Brass Locknut
Contre-écrou en
laiton
Contratuerca de
latón
Overow Tube
Tube de trop
Tubo del rebosadero
Figure 4. Locknut and Washer Installation
Contre-écrou et la rondelle d'installation
Contratuerca y la arandela de instalación
To Overow Tube
To Waste 'T'
Figure 6. Overow Tube Installation
Installation tube de débordement
Instalación del tubo de desbordamiento
Waste 'T'
Déchets 'T'
T de residuos "
17-Gauge Tube
Figure 7. Waste Drain Tube Installation
Installation des déchets Tube de vidange
Escurrir los residuos del tubo de instalación
Step 2
Étape
Paso
Step 3
Étape
Paso
Step 4
Étape
Paso
Step 5
Étape
Paso
Step 6
Étape
Paso
Washer
Rondelle
Lavadora
Brass Locknut
Contre-écrou en
laiton
Contratuerca de
latón
Overow Tube
Tube de trop
Tubo del rebosadero
Brass Locknut
Contre-écrou en
laiton
Contratuerca de
latón
Waste 'T'
Déchets 'T'
T de residuos "

Installation and Operation www.jacuzzi.com Page 5
Drain/Waste Overow Kit
Drain / Kit de débordement des déchets
Descarga / Residuos rebosadero

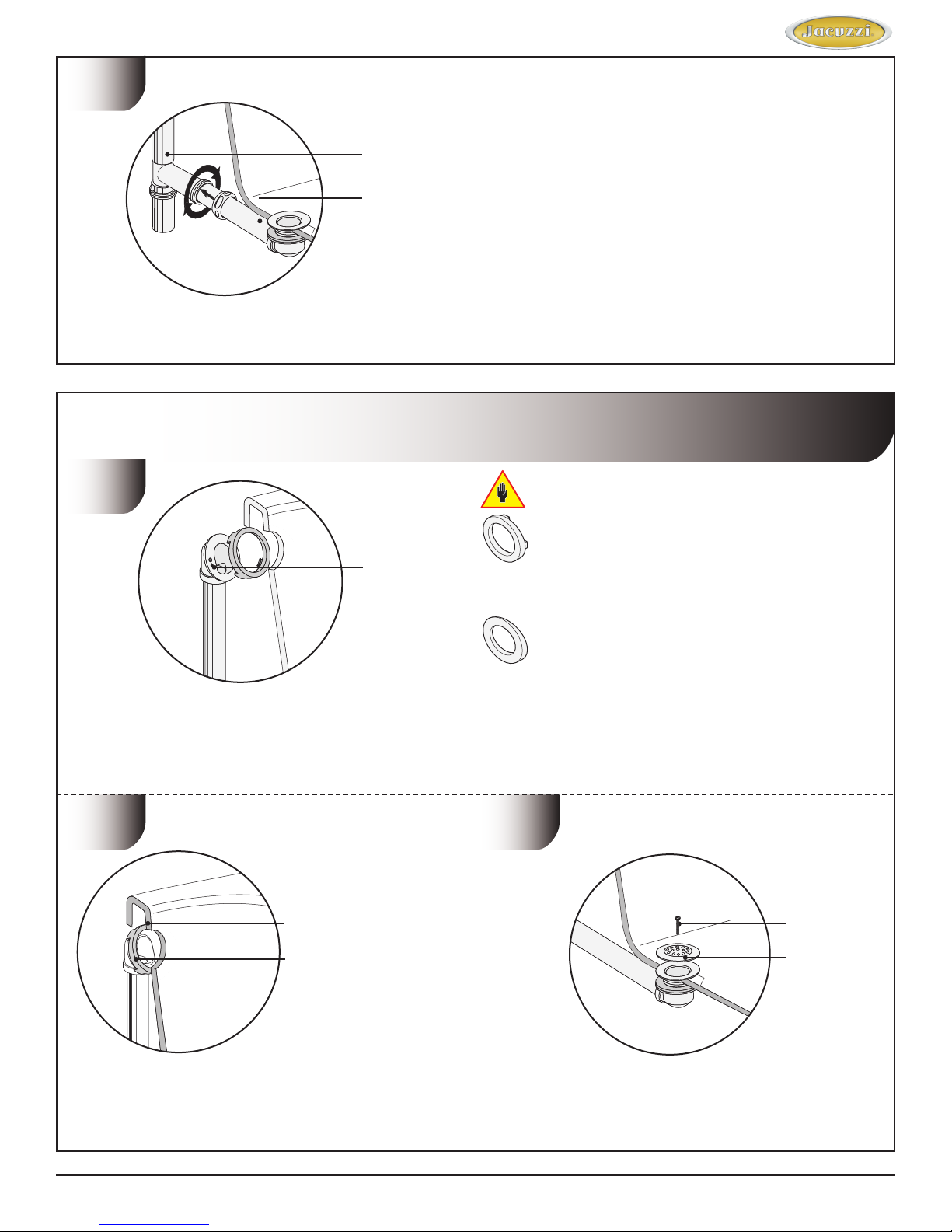

Figure 8. Waste Drain Tube Installation
Installation des déchets Tube de vidange
Escurrir los residuos del tubo de instalación
Waste Drain Tube
Tube de vidange des
déchets
Tubo de drenaje de los
residuos
This elbow gasket is for use with Slipper model
EU75 only.
Ce joint coude est à utiliser avec le modèle Slipper EU75
seulement.
Esta junta del codo es para uso con el modelo de zapatillas
EU75 sólo
This elbow gasket is for use with the Slipper
EU70 and the Double Ended EU95 and EV00
bathtubs.
Ce joint coude est à utiliser avec le sabot EU70 et EU95 à
double extrémité et EV00 baignoires.
Esta junta del codo es para usar con el deslizador EU70 y EU95
el doble composición y EV00 bañeras.
Overow Elbow
Dépassement de
Elbow
Desbordamiento del
codo
Figure 9. Outside View of Bathtub
Vue extérieure de bain
Vista exterior del bañera
Figure 10. Rubber Gasket Placement
Placement joint en caoutchouc
Colocación de juntas de goma
Overow Gasket
(Wider edge of overow gasket
must be mounted on the
bottom)
Dépassement de Joint
(Bord élargie du joint de débordement doit
être monté sur le fond)
Desbordamiento de Empaque
(Borde del Gran desbordamiento de la
junta se debe montar en la parte inferior)
Figure 11. Retaining Grid Installation
Installation de soutènement Grid
Instalación de retención de cuadrícula
Retaining Grid
Retención de
cuadrícula
Grille de
outènement
Mounting Screw
Vis de montage
Tornillo de montaje
Step 3
Overow Installation
Installation de débordement
Desbordamiento de instalación
Step 7
Étape
Paso
Step 1
Étape
Paso
Step 2
Étape
Paso
Step 3
Étape
Paso
Waste 'T'
Déchets 'T'
T de residuos "
Overow Elbow
Dépassement de
Elbow
Desbordamiento del
codo

Drain/Waste Overow Kit
Drain / Kit de débordement des déchets
Descarga / Residuos rebosadero
Page 6 www.jacuzzi.com Installation and Operation
Cover Plate Mounting Screws
Vis plaque de montage
Cubierta de placa de montaje Tornillos
Trip Waste Assembly
Assemblée des déchets voyage
Viaje de la Asamblea de residuos
Insert Cotter Pin Here
Cotter Pin Insérez ici
Cotter Inserte aquí el Pin
Cover Plate Plunger
Plongeur plaque de
recouvrement
Cubrir la placa del émbolo
Figure 13. Closing the Drain
Fermeture de la vidange
Cierre el desagüe
To Close The Drain:
Pour fermer le robinet:
Para cerrar el desagüe:
To Open The Drain:
Pour ouvrir le drain:
Para abrir el desagüe:
Figure 14. Opening the Drain
Ouverture de la vidange
Abrir el desagüe
Figure 12. Cotter Pin Installation
Installation goupille
Cotter pin de instalación
Figure 14 Figure 15
Trip Waste Installation
Installation des déchets voyage
Viaje de instalación de residuos
Step 1
Étape
Paso
Step 2
Étape
Paso
Drain Operation
Fonctionnement du drain
Operación de drenaje
Step 3
Étape
Paso
Step 4
Étape
Paso
