JBL CSX-1400BP BANDPASS User manual

BANDPASS CSX-1400BP
Manual del propietario de BandPass
Mode d'emploi du BandPass
BandPass Owner's Manual
BandPass brukermanual
BandPass - Benutzerhandbuch
Manuale d'Istruzioni Passabanda
BandPass Gebruikershandleiding
Manual do proprietário do BandPass
BandPass omistajan käsikirja
Betjeningsvejledning til BandPass
Bruksanvisning för ägare till BandPass
Instrukcja obsługi BandPass
EN
FR
ES
DE
IT
NL
PT
NO
FI
DA
SV
PL

TR00660_A

THANK YOU FOR CHOOSING THIS JBL®PRODUCT
This product has been designed to deliver great bass performance from a compact, easily installed enclosure. To get the best performance
from your enclosure, we strongly recommend that you entrust installation to a qualified professional. Although these instructions explain how
to install your enclosure in a general sense, they do not show specific installation methods that may be required for your particular vehicle.
If you do not have the necessary tools or experience, do not attempt the installation yourself. Instead, please ask your authorized JBL®car
audio dealer about professional installation. To help us serve you better if your enclosure ever requires warranty service, please retain your
original sales receipt and serial number.
INSTALLATION WARNINGS AND TIPS
INSTALLATION TIPS
• Always wear protective eyewear when using tools.
• Turn off all audio components and other electrical devices before you start. Disconnect the negative (–) lead from your vehicle’s battery.
• Check clearances on both sides of a planned mounting surface. Be sure that screws or wires will not puncture brake lines, fuel lines or
wiring harnesses, and that wire routing will not interfere with the safe operation of the vehicle.
• When making electrical connections, make sure they are secure and properly insulated.
• Before drilling or cutting holes, use a utility knife to remove unwanted fabric or vinyl, to keep material from snagging in a drill bit or saw.
• Do not mount speakers where they will get wet.
CHOOSING A MOUNTING LOCATION FOR THE ENCLOSURE
Choose a mounting location that doesn’t interfere with cargo, the fold-down rear seat or the trunk lid. The best location is usually a corner
of the trunk or cargo area. Securely mount the enclosure to the mounting surface.
WARNING: Playing loud music in an automobile can permanently damage your hearing as well as hinder your ability to hear traffic.
Listening at low levels while driving is recommended. HARMAN International accepts no liability for hearing loss, bodily injury or property
damage resulting from use or misuse of this product.
BANDPASS CSX-1400BP
EN

© 2015 HARMAN International Industries, Incorporated. All rights reserved.
JBL is a trademark of HARMAN International Industries, Incorporated registered in the United States
and/or other countries. Features, specifications and appearance are subject to change without notice.
SPECIFICATIONS
Speaker type:12" Bandpass Enclosure
Woofer: 12" (300mm)
Power handling, RMS: 350W
Power handling, peak: 1400W
Sensitivity (2.83V/1m):93dB
Frequency response: 45 – 130Hz
Impedance: 4 ohms
Dimensions
(L x D x H):18-3/4" x 16-1/4" x 15-3/8"
475mm x 412mm x 390mm
CSX-1400BP

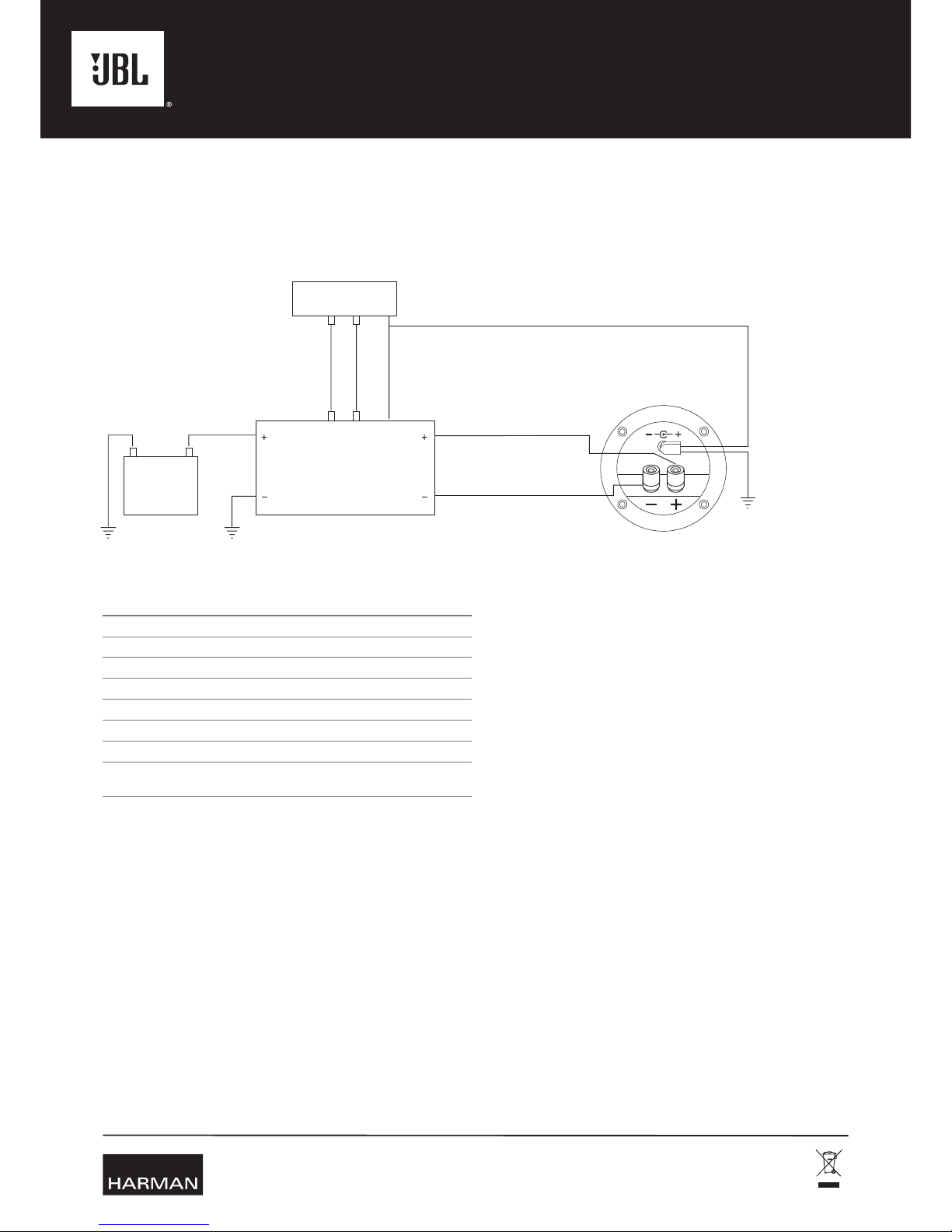

SPEAKER CONNECTIONS
Connect the +and – terminalson the enclosure to the amplifier’s outputs, observing proper polarity. Use atleast 0.5mm2
(20 AWG) speaker wire for the connections to the enclosure.
GENERAL CARE
The loudspeaker may be cleaned with a damp cloth. Do not use any cleaners or solvents.
A valid serial number is required for warranty coverage. This product is designed for mobile applications and is not intended for
connection to the mains.
HARMAN International Industries, Inc.
8500 Balboa Boulevard, Northridge,
CA 91329 USA
www.jbl.com
HEAD UNIT
AMP
BATTERY
Speaker Out
Remote
Turn-On
White
Black
RL
12V DC
BANDPASS CSX-1400BP

PASSE-BANDE CSX-1400BP
MERCI D'AVOIR CHOISI CE PRODUIT JBL®
Ce produit a été conçu pour fournir des performances superbes en basses fréquences à partir d'un caisson compact et facilement installé. Pour obtenir les
meilleures performances de votre caisson, nous vous recommandons fortement de confier l'installation à un professionnel qualifié. Bien que ces instructions
expliquent comment installer votre caisson d'une façon générale, elles ne précisent pas les méthodes d'installation particulières éventuellement requises pour
votre véhicule spécifique. Si vous ne disposez pas des outils ou de l'expérience nécessaires, n'essayez pas d'effectuer l'installation vous-même. Demandez
plutôt une installation professionnelle à votre distributeur audio automobile agréé JBL®. Afin de nous aider à mieux vous servir si votre caisson requiert une
intervention sous garantie, veuillez conserver votre facture originale et votre numéro de série.
AVERTISSEMENTS ET CONSEILS SUR L'INSTALLATION
CONSEILS POUR L'INSTALLATION
• Portez toujours des lunettes de protection pour utiliser des outils.
• Éteignez tous les composants audio et les autres appareils électriques avant de commencer. Débranchez le fil négatif (-) de la batterie de votre véhicule.
• Vérifiez les espaces des deux côtés de la surface de montage prévue. Veillez à ce que des vis ou des fils ne percent pas de canalisations de freins,
de carburant ou des faisceaux de câblage, et que le cheminement des fils ne nuira pas à la sécurité de fonctionnement du véhicule.
• Lors de la réalisation des connexions électriques, veillez à ce qu'elles soient sûres et correctement isolées.
• Avant de percer ou de découper des trous, utilisez un couteau pour retirer le tissu ou le vinyle indésirable, afin d'éviter de prendre le matériau dans un
foret ou une scie.
• Ne montez pas d'enceintes où elles risquent d'être mouillées.
CHOIX DE L'EMPLACEMENT DE MONTAGE DU CAISSON
Choisissez un emplacement de montage qui ne gêne pas le chargement, les sièges arrière rabattables ou le couvercle du coffre. Le meilleur emplacement
est habituellement un coin du coffre ou du compartiment à bagages. Montez le caisson en toute sécurité sur la surface de montage.
l'écoute d'une musique forte dans une automobile peut endommager définitivement votre audition et réduire votre capacité
d'entendre la circulation. L'écoute à des niveaux réduits pendant la conduite est recommandée. HARMAN International n'accepte aucune responsabilité
pour la perte d'audition, les blessures ou les dommages aux biens suite à l'utilisation ou à une mauvaise utilisation de ce produit.
FR

PASSE-BANDE CSX-1400BP
HARMAN International Industries, Inc.
8500 Balboa Boulevard, Northridge,
CA 91329 USA
www.jbl.com
© 2015 HARMAN International Industries, Incorporated. Tous droits réservés.
JBL est une marque commerciale de HARMAN International Industries, Incorporated, déposée aux
États-Unis et/ou dans d’autres pays. Les caractéristiques, les spécifications et l'aspect sont
susceptibles d'être modifiés sans préavis.
CONNEXIONS DES ENCEINTES
Connectez les bornes + et - du caisson aux sorties de l'amplificateur, en respectant la polarité correcte. Utilisez du câble
2(20 AWG) pour les connexions au caisson.
DG
12V DC
UNITÉ
PRINCIPALE
BATTERIE
AMPLIFICATEUR
Allumage à
distance
Sortie enceinte
Blanc
Noir
45 – 130Hz
350W
1400W
CSX-1400BP
ENTRETIEN GÉNÉRAL
L'enceinte peut être nettoyée avec un chiffon humide. (Ne pas utiliser de produit nettoyant ou de solvant.)
Un numéro de série valide est requis pour la couverture par la garantie. Ce produit est conçu pour des applications mobiles et n'est
pas destiné à être branché au secteur.
SPÉCIFICATIONS
Caisson BandPass 305 mm (12")
4 ohms
93 dB
300 mm (12")
Dimensions 18-3/4" x 16-1/4" x 15-3/8"
475mm x 412mm x 390mm

PASO BANDA CSX-1400BP
GRACIAS POR ELEGIR ESTE PRODUCTO JBL®
Este producto se ha diseñado para obtener un rendimiento excelente en bajos con una caja compacta y fácil de instalar. Para obtener el mejor
rendimiento de la caja, se recomienda encarecidamente confiar la instalación a un profesional cualificado. Aunque estas instrucciones explican cómo
instalar la caja de forma general, no muestran métodos de instalación específicos que puedan ser necesarios para su vehículo en particular. En caso
de que no disponga de la experiencia o herramientas necesarias, no intente realizar la instalación por si mismo. En su lugar, rogamos solicite a su
distribución de audio de vehículos JBL®autorizado una instalación profesional. Para ayudarnos a servirle mejor en el caso de que la caja necesite
servicios en garantía, guarde el recibo original de compra y el número de serie.
ADVERTENCIAS Y CONSEJOS PARA LA INSTALACIÓN
CONSEJOS PARA LA INSTALACIÓN
• Lleve siempre puesta protección ocular al usar herramientas.
• Apague todos los componentes de audio y otros dispositivos eléctricos antes de empezar. Desconecte el polo (–) de la batería del vehículo.
• Compruebe los espacios a ambos lados de la superficies de montaje planeada. Asegúrese que los tornillos o cables no pinchen las líneas de
freno, líneas de combustible o arneses de cables y que el enrrutamiento del cable no interfiera en el funcionamiento seguro del vehículo.
• Al realizar conexiones eléctricas, asegúrese de que están aseguradas y debidamente aisladas.
• Antes de perforar o cortar orificios, utilice un cúter para eliminar la tela o el vinilo sobrante, con el fin de evitar que el material se enganche en la
broca de taladro o la sierra.
• No monte los altavoces donde puedan mojarse.
CÓMO SELECCIONAR UNA UBICACIÓN DE MONTAJE PARA LA CAJA
Seleccione una ubicación de montaje que no interfiera con la carga, el asiento posterior plegable o la tapa del maletero. Por lo general, el mejor
lugar es una esquina del maletero o la zona de carga. Asegure bien la caja sobre la superficie de montaje cuando la instale.
ADVERTENCIA: Reproducir música a alto volumen en un automóvil puede perjudicar de forma permanente la audición, además de impedirle
poder escuchar el tráfico. Se recomienda escucharla a bajo nivel durante la conducción. HARMAN International no acepta ninguna
responsabilidad por pérdidas auditivas, lesiones corporales o daños materiales como resultado del uso o abuso de este producto.
ES

PASO BANDA CSX-1400BP
DI
350W
1400W
CSX-1400BP
HARMAN International Industries, Inc.
8500 Balboa Boulevard, Northridge,
CA 91329 Estados Unidos
www.jbl.com
© 2015 HARMAN International Industries, Incorporated. Todos los derechos reservados.
JBL es una marca comercial de HARMAN International Industries, Incorporated, registrada en los
Estados unidos u otros países. Las funciones, las especificaciones y el diseño del producto están
sujetos a cambios sin previo aviso.
CUIDADO GENERAL
El altavoz se puede limpiar con un paño húmedo. No utilice limpiadores ni disolventes.
Se requiere un número de serie válido para la cobertura en garantía. Este producto están diseñados para aplicaciones móviles y no
están preparados para conectarlos al suministro eléctrico general.
CONEXIONES DEL ALTAVOZ
ESPECIFICACIONES
Conecte los terminales + y – de la caja a las salidas del amplificador respetando la polaridad correcta. Utilice cable para
2
UNIDAD DEL
CABEZAL
BATERÍA
AMP
Encendido a
distancia
Salida de altavoz
4 Ohm
Tipo de altavoz:
Woofer:
Dimensiones
(Ancho x Alto x Profundidad):
Impedancia:
Intervalo de frecuencias:
Manejo de potencia, pico:
Manejo de potencia, RMS:
Caja BandPass de 12"
12" (300mm)
93dB
45 – 130Hz
18-3/4" x 16-1/4" x 15-3/8"
475mm x 412mm x 390mm
Blanco
Negro
12V DC

BANDPASS CSX-1400BP
VIELEN DANK FÜR DAFÜR,DASS SIE SICH FÜR DIESES JBL®-PRODUKT ENTSCHIEDEN HABEN!
Dieses Produkt erzeugt großartigen Bassklang aus einem kompakten, einfach zu installierenden Gehäuse. Um optimale Ergebnisse zu erzielen,
empfehlen wir, die Installation einem Fachmann anzuvertrauen. Obwohl in dieser Anleitung die Installation der Gehäuse im Allgemeinen erklärt wird,
werden keine spezifischen Installationsmethoden angegeben, die möglicherweise für Dein Fahrzeug benötigt werden. Wenn Du nicht über die
notwendigen Werkzeuge oder die Erfahrung verfügst, versuche nicht, die Installation selbst durchzuführen. Frage dann bitte bei Deinem autorisierten
JBL®-Fahrzeug-Audio-Händler nach einer professionellen Installation. Damit wir Dir im Falle einer Garantieleistung optimal helfen können, bewahre
bitte Deine Originalquittung und die Seriennummer sorgfältig auf.
WARNUNGEN UND TIPPS ZUR INSTALLATION
TIPPS ZUR INSTALLATION
• Trage immer Augenschutz wenn Du Werkzeug verwendest.
• Schalte vor Beginn alle Audio-Komponenten und andere elektronische Geräte aus. Entferne das negative (–) Kabel von der Batterie Deines
Fahrzeugs.
• Prüfe die Abstände auf beiden Seiten einer geplanten Montagefläche. Achte darauf, dass Schrauben oder Kabel keine Bremsleitungen,
Kraftstoffleitungen oder Kabelbäume durchstechen und dass die Kabelführung nicht den sicheren Betrieb des Fahrzeugs beeinträchtigt.
• Achte beim Herstellen von elektrischen Verbindungen darauf, dass diese sicher und korrekt isoliert sind.
• Entferne vor dem Bohren oder Herausschneiden von Löchern stets überflüssiges Abdeckmaterial oder Folien mit einem Taschenmesser, damit
diese nicht den Bohrer oder die Säge behindern.
• Montiere die Lautsprecher nicht an einem feuchten Ort.
AUSWAHL DES ORTES FÜR DIE MONTAGE DES GEHÄUSES
Wähle einen Ort für die Montage aus, der den Laderaum, die herunterklappbaren Rücksitze oder den Heckdeckel nicht einschränkt.
Normalerweise ist eine Ecke im Kofferraum der ideale Ort. Befestige das Gehäuse fest und sicher auf die Montageoberfläche.
WARNUNG: Lautes Abspielen von Musik in einem Fahrzeug kann das Gehör nachhaltig schädigen und Deine Fähigkeiten für die Beachtung der
Verkehrsgeräusche einschränken. Wir empfehlen, die Musik beim Fahren nur leise abzuspielen. HARMAN International übernimmt keine Haftung
für Hör-, Gesundheits- oder Eigentumsschäden infolge von falscher Nutzung dieses Produkts.
DE

BANDPASS CSX-1400BP
350W
1400W
CSX-1400BP
HARMAN International Industries, Inc.
8500 Balboa Boulevard, Northridge,
CA 91329 USA
www.jbl.com
© 2015 HARMAN International Industries, Incorporated. Alle Rechte vorbehalten.
JBL ist ein Warenzeichen von HARMAN International Industries, Incorporated, registriert in den
Vereinigten Staaten und/oder anderen Ländern. Änderungen an Merkmalen, Spezifikationen und
Aussehen können ohne vorherige Ankündigung erfolgen.
ALLGEMEINE PRODUKTPFLEGE
Der Lautsprecher sollte immer nur mit einemfeuchten Lappen gereinigt werden. Verwende dabei keine Reinigungs- oder
Lösungsmittel.
Für den Anspruch auf die Garantieleistungen ist eine gültige Seriennummererforderlich. Dieses Produkt ist für die Verwendung
als mobiles Gerät vorgesehen und darf nicht direkt an ein Stromnetz angeschlossen werden.
LAUTSPRECHERANSCHLÜSSE
TECHNISCHE DATEN
Schleißedie Anschlüsse + und - an die entsprechenden Ausgänge des Verstärkers an. Beachte dabei die richtigen
Polaritäten. Verwende mindestens 0,5mm2(20 AWG) starke Lautsprecherkabel für den Anschluss an das Gehäuse.
BandPass-Gehäuse mit 12''
18-3/4" x 16-1/4" x 15-3/8"
475mm x 412mm x 390mm
4 Ohm
45 – 130Hz
93dB
12" (300mm)
Lautsprechertyp:
Tieftöner:
Abmessungen
(L x T x H):
Impedanz:
Frequenzgang:
Empfindlichkeit (2,83V/1m):
Belastbarkeit,max.:
Belastbarkeit,RMS:
Weiß
Schwarz
RL
12V DC
HAUPTGERÄT
BATTERIE
VERSTÄRKER
Fernaktivierung
Lautsprecher Out

PASSABANDA CSX-1400BP
GRAZIE PER AVER SCELTO QUESTO PRODOTTO JBL®
Questo prodotto è stato progettato per fornire elevate prestazioni sui bassi con un box compatto, facile da installare. Per ottenere le migliori prestazioni dal tuo
box subwoofer, raccomandiamo vivamente di far effettuare l'installazione ad un professionista qualificato. Sebbene le presenti istruzioni spieghino come
installare il box subwoofer in senso generale, esse non mostrano in modo specifico i metodi di installazione che potrebbero essere necessari per ciascun
singolo veicolo. Se non siete in possesso degli attrezzi o dell'esperienza necessari, non tentate di realizzare l'installazione da soli. Invece, chiedete al vostro
rivenditore di car audio JBL®autorizzato di indicarvi un installatore professionale. Per aiutarci a servirti nel migliore dei modi, se il tuo box subwoofer dovesse
necessitare di assistenza, ti preghiamo di conservare lo scontrino originale ed il numero di serie.
AVVERTENZE E SUGGERIMENTI PER L'INSTALLAZIONE
SUGGERIMENTI PER L'INSTALLAZIONE
• Quando si usano gli attrezzi, indossare sempre gli occhiali di protezione.
• Spegnere tutti i componenti audio e altri dispositivi elettrici primi di cominciare. Scollegare il polo negativo (–) dalla batteria del tuo veicolo.
• Controllare che vi sia spazio libero su entrambi i lati della superficie di montaggio prevista. Accertarsi che le viti o i cavi non forino le linee dei freni, le linee
del carburante o i cablaggi e che l'instradamento dei cavi non interferisca con il funzionamento in sicurezza del veicolo.
• Durante la realizzazione delle connessioni elettriche, accertarsi che siano salde e correttamente isolate.
• Prima di trapanare o ritagliare dei fori, utilizzare un taglierino per rimuovere del tessuto indesiderato o plastica, per evitare che il materiale intralci la punta
del trapano o la sega.
• Non posizionare diffusori in posti ove possano entrare a contatto con l'acqua.
SCELTA DELLA POSIZIONE DI MONTAGGIO DEL BOX SUBWOOFER
Scegliere una posizione di montaggio che non interferisca con il carico, con il sedile posteriore ribaltabile o con il cofano del bagagliaio. La posizione
migliore è di solito un angolo del bagagliaio o del vano di carico. Montare saldamente il box alla superficie di montaggio.
ATTENZIONE: La riproduzione di musica ad alto volume in auto può provocare danni permanenti all'udito e ostacolare la vostra capacità di sentire il
traffico. Si raccomanda l'ascolto a bassi livelli mentre si è alla guida. Harman International non accetta alcuna responsabilità per perdita dell'udito, lesioni
personali o danni alle cose in conseguenza dell'uso o dell'uso improprio di questo prodotto.
IT

PASSABANDA CSX-1400BP
350W
1400W
CSX-1400BP
Harman International Industries, Inc.
8500 Balboa Boulevard
Northridge, CA 91329 USA
www.jbl.com
© 2015 Harman International Industries, Incorporated. Tutti i diritti riservati.
JBL è un marchio di fabbrica di HARMAN International Industries, Incorporated, registrato negli Stati Uniti
e/o negli altri Paesi. Le funzionalità, le specifiche e l'aspetto sono passibili di modifiche senza preavviso.
CURA GENERALE
L'altoparlante può essere pulito con un panno umido. Non utilizzare detergenti o solventi.
È necessario un numero di serie valido per la copertura della garanzia. Questo prodotto è stato progettato per applicazioni su
autovetture e non è destinato al collegamento alla rete elettrica.
CONNESSIONI DEI DIFFUSORI
SPECIFICHE
Collegare i terminali + e - sul box subwoofer alle uscite dell'amplificatore, rispettando la giusta polarità. Utilizzare cavi
speaker da almeno 0.5mm2(20 AWG) per le connessioni al box subwoofer.
Box Passabanda da 12"
4 ohm
45 – 130Hz
93 dB
12" (300mm)
Tipo di diffusore:
Woofer:
Dimensioni
(largh. x alt. x prof.):
Impedenza:
Risposta in frequenza:
Sensibilità (2,83 V/1 m):
Tenuta in potenza, picco:
Tenuta in potenza, RMS:
Bianco
Nero
12V DC
R (DESTRO)
L (SINISTRO)
AUTORADIO
BATTERIA
AMPLIFICATORE
Segnale Accensione
(Remote)
Speaker Out
18-3/4" x 16-1/4" x 15-3/8"
475mm x 412mm x 390mm

BANDPASS CSX-1400BP
DANK U VOOR DE AANKOOP VAN DIT JBL®PRODUCT
Dit product is ontworpen om geweldige bass-prestaties te leveren in een compacte, gemakkelijk te installeren behuizing. Voor de beste prestaties uit
uw behuizing, adviseren wij dat u een gekwalificeerde professional inschakelt voor de installatie. Hoewel deze aanwijzingen uileggen hoe de
behuizing in algemene zin wordt geinstalleerd, zijn er geen specifieke installatiemethodes die voor uw bepaalde model nodig kunnen zijn. Als u niet
over de nodige gereedschappen of ervaring beschikt, niet proberen het apparaat zelf te installeren. Vraag zonodig uw geautoriseerde JBL®car-audio
dealer voor professionele installatie. Om ons te helpen u beter van dienst te kunnen zijn als uw behuizing ooit service onder de garantie vereist,
gelieve uw originele aankoopbon en serienummer te bewaren.
INSTALLATIE WAARSCHUWINGEN EN TIPS
TIPS VOOR DE INSTALLATIE
• Draag bij gebruik van gereedschap altijd een veiligheidsbril.
• Alle audio-componenten en andere elektrische apparaten uitschakelen voordat u begint. De negatieve (-) aansluiting loskoppelen van uw autoaccu.
• Controleer de ruimte aan beide zijden van het geplande montagevlak. Zorg ervoor dat de schroeven of kabels geen remleidingen,
brandstofleidingen of kabelbundels kunnen beschadigen, en dat de bekabeling de veilige werking van het voertuig niet kan belemmeren.
• Bij het maken van elektrische verbindingen, ervoor zorgen dat deze goed vastzitten en goed zijn geïsoleerd.
• Gebruik voordat u gaat boren zo nodig een stanleymes om bekleding of vinyl te verwijderen om te voorkomen dat de boor in bekleding verstrikt raakt.
• De luidsprekers niet installeren op een plaats waar ze nat kunnen worden.
EEN MONTAGE LOCATIE KIEZEN VOOR DE BEHUIZING
Kies een montage locatie die de laadruimte, opklapbare achterbank of kofferbak niet blokkeert. De beste locatie is meestal een hoek van een
kofferbak of laadruimte. De behuizing goed vastzetten op het montagevlak.
WAARSCHUWING: Harde muziek spelen in een auto kan uw gehoor permanent beschadigen en ook uw vermogen om het verkeer te horen
belemmeren. Zet de muziek op een laag volume tijdens het rijden. HARMAN International aanvaardt geen aansprakelijkheid voor gehoorverlies,
lichamelijk letsel of materiële schade als gevolg van gebruik of misbruik van dit product.
NL

BANDPASS CSX-1400BP
350W
1400W
CSX-1400BP
HARMAN International Industries, Inc.
8500 Balboa Boulevard, Northridge,
CA 91329 USA
www.jbl.com
© 2015 HARMAN International Industries, Incorporated. Alle rechten voorbehouden
JBL is een handelsmerk van Harman International Industries, Incorporated, geregistreerd in de
Verenigde Staten en/of andere landen. Opties, specificaties en vormgeving kunnen worden gewijzigd
zonder voorafgaande kennisgeving.
ALGEMEEN ONDERHOUD
De luidspreker kan worden gereinigd met een vochtige doek. Gebruik geen reinigingsmiddelenofoplosmiddelen.
Een geldig serienummer is vereist voor garantie. Dit product is ontworpen voormobiele toepassingenenis niet bedoeldvoor
aansluiting op het lichtnet.
LUIDSPREKERAANSLUITINGEN
SPECIFICATIES
Sluit de+ en - terminals op de behuizing aan op de versterkeruitgangen. Let daarbij op de polariteit. Gebruik
luidsprekerdraad van ten minste 0,5mm2(20 AWG) voor de aansluiting op de behuizing.
12" BandPass behuizing
18-3/4" x 16-1/4" x 15-3/8"
475mm x 412mm x 390mm
4ohms
45 – 130Hz
93dB
300mm(12")
Luidsprekertype:
Woofer:
Afmetingen
(W x D x H):
Impedantie:
Frequentiebereik:
Gevoeligheid (2.83V/1m):
Belastbaarheid, piek:
Belastbaarheid (RMS):
AMP
Wit
Zwart
RL
12V DC
HOOFDTOESTEL
BATTERIJ
Inschakelen met
afstandsbediening
Luidspreker uitgang

BANDPASS CSX-1400BP
OBRIGADO POR ADQUIRIR UM PRODUTO JBL®
Este produto foi projetado para produzir desempenho excepcional de graves com um gabinete compacto e fácil de instalar. Para obter o melhor desempenho
de seu gabinete, recomendamos que ele seja instalado por um profissional qualificado. Embora estas instruções contenham orientações gerais sobre como
instalar o gabinete, elas não apresentam métodos específicos de instalação que podem ser necessários para seu veículo. Se não possuir as ferramentas ou a
experiência necessária, não tente instalar o produto sozinho. Pergunte ao seu revendedor autorizado de som automotivo JBL®sobre a instalação profissional.
Para que possamos atender você melhor em casos onde a a garantia do gabinete precise ser acionada, guarde a nota fiscal da venda e o número de série.
DICAS E ADVERTÊNCIAS SOBRE A INSTALAÇÃO
DICAS DE INSTALAÇÃO
• Mantenha seus olhos sempre protegidos ao usar ferramentas.
• Antes de começar, desligue todos os componentes de som e outros equipamentos elétricos. Desconecte o terminal negativo (–) da bateria do veículo.
• Verifique o espaço disponível dos dois lados da superfície de montagem. Nunca permita que os parafusos ou fios perfurem cabos de freio, dutos de
combustível ou suportes de fios ou que a fiação interfira na utilização do veículo com segurança.
• Ao fazer conexões elétricas, verifique se estão seguras e bem isoladas.
• Antes de fazer buracos com ferramentas manuais ou furadeira, retirar os restos de tecido ou vinil com uma faca para evitar que esses materiais se
agarrem em brocas ou serras.
• Não instale os alto-falantes onde eles possam se molhar.
SELECIONANDO UM LOCAL PARA MONTAR O GABINETE
Selecione um local de montagem que não interfira no bagageiro, na inclinação do banco traseiro ou na tampa do porta-malas. O melhor local geralmente é
um canto do porta-malas ou do bagageiro. Monte o gabinete bem fixado à superfície escolhida.
ATENÇÃO: Ouvir som alto em um automóvel pode danificar permanentemente sua audição ou prejudicar sua capacidade de ouvir o trânsito.
Recomenda-se manter o volume baixo ao dirigir. A HARMAN International não assumirá nenhuma responsabilidade por perda auditiva, lesão corporal ou
danos à propriedade causados pelo uso incorreto deste produto.
PT

BANDPASS CSX-1400BP
350W
1400W
CSX-1400BP
CUIDADOS GERAIS
Para limpar a caixa de som, use um pano úmido e nunca utilize produtos de limpeza ou solventes.
A cobertura da garantia requer um número de série válido. Este produto foi projetado para aplicações móveis e não para ser conectado à rede
elétrica.
CONECTANDO A CAIXA DE SOM
ESPECIFICAÇÕES
Conecte os terminais + e – do gabinete às saídas do amplificador observando a polaridade correta. Use fio de alto-falante com
bitola de pelo menos 0,5 mm2(20 AWG) para as conexões com o gabinete.
Gabinete BandPass de 12"
18-3/4" x 16-1/4" x 15-3/8"
475mm x 412mm x 390mm
4 Ohms
45 a 130 Hz
12" (300mm)
Tipo de caixa de som:
Woofer:
Dimensões (L x P x A):
Impedância:
Resposta de frequência:
Capacidade de potência (pico):
Capacidade de potência (RMS):
HARMAN International Industries, Inc.
8500 Balboa Boulevard, Northridge,
CA 91329 EUA
www.jbl.com
© 2015 HARMAN International Industries, Incorporated. Todos os direitos reservados.
JBL é marca registrada da HARMAN International Industries, Incorporated, registrada nos Estados
Unidos e/ou em outros países. As características, as especificações e o design estão sujeitos a
alteração sem aviso prévio.
FONTE DE SINAL
BATERIA
AMP
Ligação
remota
Saída para caixa de som
Branco
Preto
DE
12V DC
93dB

BANDPASS CSX-1400BP
TAKK FOR AT DU VALGTE DETTE JBL®-PRODUKTET
Dette produktet er designet for å levere god bassytelse fra et kompakt, lettmontert kabinett. For å få best mulig ytelse fra kabinettet, anbefaler vi på
det sterkeste at du overlater monteringen til en dyktig fagperson. Selv om disse instruksjonene forklarer hvordan du monterer kabinettet i en generell
forstand, viser de ikke spesifikke monteringsmetoder som kan være nødvendig for det aktuelle kjøretøyet.
Hvis du ikke har de nødvendige verktøyene eller erfaringen, ikke forsøk å montere det selv. I stedet må du spørre en autorisert
JBL®-bilstereoforhandler om profesjonell montasje. For å hjelpe oss gi deg bedre service, i tilfelle kabinettet noensinne trenger en garantiservice må
du ta vare på kvitteringen og serienummeret.
MONTERINGSADVARSLER OG TIPS
TIPS FOR MONTERING
• Bruk alltid vernebriller når du bruker verktøy.
• Slå av alle lydkomponenter og andre elektriske apparater før du begynner. Koble den negative (-) ledningen fra bilens batteri.
• Sjekk klaringer på begge sider av en planlagt monteringsflate. Vær sikker på at skruene eller ledningene ikke vil punktere bremseslanger,
drivstoffrør eller ledningsnett, og at ledningens ruting vil ikke påvirke sikker drift av kjøretøyet.
• Når du foretar elektriske tilkoblinger, sørg for at de er sikre og riktig isolert.
• Før boring eller kutting av hull, bruk en tapetkniv til å fjerne uønsket stoff eller vinyl, for å hindre materiale fra hekte seg fast i en borekrone
eller sag.
• Ikke monter høyttalerne der de vil bli våt.
VELGE PLASS TIL Å MONTERE KABINETTET
Velg et monteringssted som ikke forstyrrer last, det nedfellbare baksetet eller bagasjelokket. Den beste plasseringen er vanligvis et hjørne av
bagasjerommet. Monter kabinettet på en sikker måte på monteringsflaten.
ADVARSEL: Å spille høy musikk i en bil kan gi varige hørselsskader samt hindre din evne til å høre trafikken. Det anbefales at du lytter til lave
nivåer under kjøring. Harman International påtar seg intet ansvar for hørselstap, personskade eller materielle skader som følge av bruk eller misbruk
av dette produktet.
NO

BANDPASS CSX-1400BP
© 2015 HARMAN International Industries, Incorporated. All rights reserved.
JBL is a trademark of HARMAN International Industries, Incorporated registered in the United States
and/or other countries. Features, specifications and appearance are subject to change without notice.
Høyttalertype: 12" Båndpass-kabinett
Basselement: 12" (300mm)
Effekthåndtering, RMS: 350W
Effekthåndtering, peak: 1400W
Følsomhet (2,83 V/1m): 93dB
Frekvensrespons: 45 – 130Hz
Impedans: 4 ohms
Mål
(L x D x H):18-3/4" x 16-1/4" x 15-3/8"
475mm x 412mm x 390mm
CSX-1400BP
HØYTTALERTILKOBLINGER
Koble + og - terminalene på kabinettet til forsterkerens utganger, observer riktig polaritet. Bruk minst 0,5 mm2 (20 AWG)
høyttalerledning for å koble til kabinettet.
GENERELL OMSORG
Høyttaleren kan rengjøres med en fuktig klut. Ikke bruk rengjøringsmidler eller løsemidler.
Et gyldig serienummer er nødvendig for dekning av garanti. Dette produktet er utviklet for mobile applikasjoner, og er ikke beregnet for
tilkobling til strømnettet.
HARMAN International Industries, Inc.
8500 Balboa Boulevard, Northridge,
CA 91329 USA
www.jbl.com
SPESIFICATIONS
HOVEDENHET
FORSTERKER
BATTERI
Høyttalerutgang
Fjernstyring
Slå-på
Hvit
Svart
HV
12V DC

BANDPASS CSX-1400BP
haan
oit asentaa kotelon
en ajoneuvoosi. Jos sinulla
äinen ostokuitti ja
ikka on tavallisesti tavaratilassa
elu
utumisen,
KIITÄMME TEITÄ TÄMÄN JBL®-TUOTTEEN VALINNASTA
Tämä tuote on suunniteltu tuottamaan loistavaa bassoääntä pienestä kotelon koosta joka on helppo asentaa. Saadaksesi aikaan par
suorituskyvyn kotelostasi, suosittelemme että asennuksen suorittaa ammattilainen. Vaikka nämä ohjeet selittävät sinulle miten v
yleisellä tasolla, ne eivät tuo ilmi erityisiä asennustapoja, joita mahdollisesti lisäksi vaaditaan suurissa määrin nimenomaise
ei ole tarvittavia välineitä tai kokemusta, älä yritä suorittaa asennusta itse. Sen sijaan pyydä JBL®ajoneuvojen äänilaitteiden jälleenmyyjää koskien
ammattimaista asennusta. Jotta voimme palvella sinua paremmin, mikäli kotelosi koskaan edellyttää takuuhuoltoa, säilytä alkuper
sarjanumero.
VAROITUKSIA JA VINKKEJÄ KOSKIEN ASENNUSTA
ASENNUSVINKKEJÄ
• Käytä ehdottomasti silmäsuojia työkaluja käytettäessä.
• Sammuta kaikki äänikomponentit ja muut sähkölaitteet ennen aloittamista. Irrota miinuskaapelin (-) johto autosi akusta.
• Tarkista turvavälit suunnitellun asennuspinnan molemmilla puolilla. Varmista, että ruuvit tai johdot eivät riko jarruputkia, polttoaine- tai johtosuojia
tai että johtojen reititys ei häiritse ajoneuvon turvallista käyttöä.
• Sähkökytkentöjä tehdessä, varmista että ne ovat vahvasti kiinni ja asianmukaisesti eristettyjä.
• Ennen reikien leikkaamista tai puhkomista, käytä yleisveistä poistaaksesi halutun kankaan tai vinyylin, pitääksesi materiaalin tarttumasta kiinni
poraan tai sahaan.
• Älä kiinnitä kaiuttimia tilaan jossa ne voivat kastua.
KOTELON ASENNUSPAIKAN VALINTA
Valitse asennuspaikka, joka ei tuota häiriötä lastattaville tavaroille, taittuva takaistuin tai tavaratilan kansi. Paras pa
tai tavaratilan nurkassa. Kiinnitä kotelo tukevasti kiinnityspintaan.
VAROITUS: Musiikin soitto autossa suurella äänenvoimakkuudella voi pysyvästi vahingoittaa kuuloa ja haitata liikenteen kuulemista. Kuunt
alhaisella tasolla ajettaessa on suositeltavaa. HARMAN International ei omaa mitään vastuuta kuulon menetyksen, fyysisen vamma
tai omaisuusvahingon osalta joka johtuu tämän tuotteen käytöstä tai väärinkäytöstä.
FI

BANDPASS CSX-1400BP
350W
1400W
CSX-1400BP
HARMAN International Industries, Inc.
8500 Balboa Boulevard, Northridge,
CA 91329 USA
www.jbl.com
© 2015 HARMAN International Industries, Incorporated. Kaikki oikeudet pidätetään.
JBL on HARMAN International Industries, Incorporated -yhtiön Yhdysvalloissa ja/tai muissa maissa
rekisteröity tavaramerkki. Toimintoja, teknisiä ominaisuuksia ja ulkomuotoa voidaan muuttaa ilmoituksetta.
YLEISET HUOLTOTOIMENPITEET
Kaiutin voidaan puhdistaa kostealla liinalla. Älä käytä puhdistusaineita tai liuottimia.
Kelvollinen sarjanumero vaaditaan takuuta varten. Tämä tuote on suunniteltu mobiilisovelluksille eikä näitä ole tarkoitettu liitettäväksi
tehonsyöttöön.
KAIUTTIMEN LIITÄNTÄ
TIEDOT
Kytke + ja - -liittimet koteloon vahvistimen lähtöihin tarkistaen napojen oikeellisuus. Käytä vähintään 0,5 mm2(20 AWG)
-kaiutinjohtoa kotelon yhteyksiä varten.
12" BandPass - sisältö
18-3/4" x 16-1/4" x 15-3/8"
475mm x 412mm x 390mm
4 ohmia
45 – 130Hz
93dB
12'' 300mm)
Kaiuttimen tyyppi:
Bassokaiutin:
Mitat (P x S x K):
Impedanssi:
Taajuusvaste:
Herkkyys (2,83 V/1 m):
Tehonsieto, huippu:
Tehonsieto, RMS:
Valkoinen
Musta
RL
12V DC
PÄÄLAITE
AKKU
AMP
Päälle kytkentä
etätoimintona
Kaiuttimen lähtöliitin
