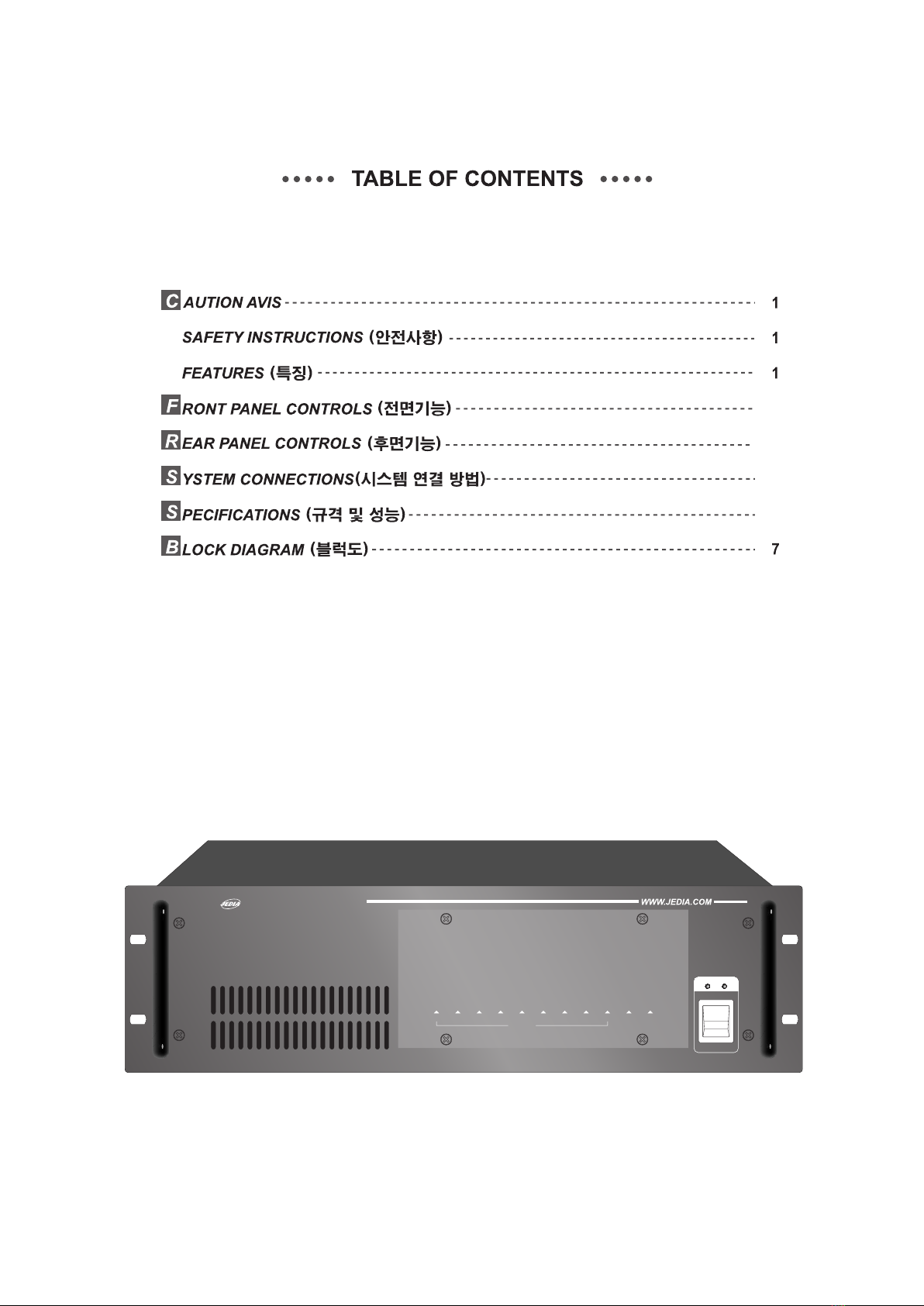

Jedia JPD-322AU User manual

WWW.JEDIA.COM
POWER DISTRIBUTOR
JPD-322AU

6
3~4
5
2
POWER
AC REMOTE
POWER DISTRIBUTOR JPD-322AU
1 UN-
SWITCHED
AC FUSE
(MAIN)
SWITCHED
2 3 4 5 6 7 8 9
CAUTION: TO REDUCE THE RISK OF
FIRE REPLACE ONLY WITH SAME TYPE FUSE.

SAFETY INSTRUCTIONS
FEATURES
Read all safety instruction before operating the JPD-322AU.
1. Install equipment as follow conditions.
The apparatus shall not be exposed to dripping or splashing and
no object filled with liquids, such as vases, shall be place on the
apparatus.
Install at the place, not bending curved.
Do not install this apparatus in a confined space such as a book
case or similar unit.
Locate this apparatus away from heat source, such as radiators
or other device that produce heat.
Do not drop objects or spill liquids into the inside of the apparatus.
2. Keep in mind the following when connecting the apparatus.
Connect the apparatus after reading of O/P manuals.
Connect each connection of amplifier perfectly, if not, it maybe
Caused hum, damage, electric shock in case of mis-connecting.
To prevent electric shock, do not open top cover.
Connect the power cord with safety after check of AC power.
This apparatus should be serviced by qualified service person.
안 전 사 항
제품을 운용하기전에 모든 안전사항을 읽어 보십시오.
1. 이런 장소에 설치하여 주십시오.
진동이나 경사가 심하지 않고 바닥이 평평한 장소.
통풍이 잘되고 물기나 습기가 많지 않은 장소.
직사광선을 받지 않는 장소 또는 난방기구(발열체)에서 멀리 떨어진
장소.
인화성 물질(화학약품)이 없는 장소.
2. 설치시 이런점을 주의하십시오.
사용설명서 시스템 연결방법을 완전히 읽으신 후에 연결해 주십시오.
각종 연결선을 완전하게 연결해 주십시오.
(주전원 코드를 뽑은 상태에서 연결.)
불완전한 연결은 잡음, 제품의 손상 또는 안전사고의 원인이 됩니다.
전기적 충격 또는 감전사고의 위험이 있으므로 뚜껑을 열지 말아주십
시오.
주 교류 전원 플러그를 연결하기 전에 사용전압을 확인하신 후 안전
하게 연결하십시오.
제품을 수리시는 규정된 부품과 자격이 있는 사람이 수리를 하여야 함.
1
1. AC outlet for power supplying totally to the rack system.
2. Two 24V DC output terminals for power suppling to only 24VDC
rack system.
4. Under power switch "OFF", in case of emergency situation like a
fire or selection for remote microphone from Remote Amplifier, AC
power of distributor will be turn "ON" for supplying AC power to the
rack system.
5. Built-in protection against 24VDC output terminal short.
(automatic recovery normal when remote short)
7. Power output delay operations to reduce power shock noise from
speaker when power supplying to the rack system.
* Delay operation : When power "ON", power will be supplied to
No.7~9AC outlet(for supplying of pre-amplifier) than of No.1~6AC
outlet. When power "OFF", power will be closed to No.1~6 outlet
than that of No.7~9AC outlet.
6. Fuse built-in per AC outlet. (fuse exchange at the front panel)
3. Power control to supply 24VDC to the rack system automatically
when JPD-322AU switch "ON" under unexpected AC power failure.
1. 렉 시스템의 전원을 종합적으로 공급하기 위한 AC OUTLET 부착
2. 렉 시스템의 24VDC 전원 출력단자.
4. 전원 스위치가 OFF된 상태에서 REMOTE AMP(JRA-051A)의 마이크
스위치를 선택하거나 렉 시스템이 긴급비상상태(화재발화)로 되면 자
동으로 JPD-322AU전원 스위치 회로가 ON되어 렉 시스템에 AC전원이
공급됨.
5. 24VDC 전원 출력단자 쇼트시 회로 보호기능 채택.
7. 렉 시스템 전원이 정전되었다가 재공급시 전원 쇼크 잡음이 스피커에
서 재생된다. 이 잡음을 막기위해 AC OUTLET에 출력되는 전원이 지
연되는 기능 채택.
*지연동작 : 전원 ON시에는 7󰾝9AC OUTLET(프리앰프 공급용)이
1󰾝6AC OUTLET보다 먼저 전원이 출력되며, 전원 OFF시에는 반대로
OUTLET보다 전원이 먼저 차단되는 동작.
6. AC OUTLET및 보호 FUSE내장 (전면판에서 교체 가능)
3. 정전시 JPD-322AU 전원 스위치가 ON되어 있으면, 렉 시스템에 전원
이 공급되는 전원 공급 커트롤 가능.
The apparatus shall not be exposed to dripping or splashig
and no object filled with liquids, such as vases, shall be
place on the apparatus
이 기계(장치)는 물기에 접촉(물에 적시는 정도의 접촉)해서는 안되며
꽃병과 같은 액체가 담겨진 물체를 기계 가까이 두는것을 금지하여야
합니다.
특 징
유럽 소방안전 규격 EN60849적용
본 장비는 유럽 소방안전 규격인 EN 60849의 규정에 준하여 본장비의
주요기능을 검출하여 이상발생시 본사의 JCU-160장비에 알려주어
장비의 이상 유무 상태를 유지 관리 할 수 있는 기능을 가지고 있다.
Compliance with IEC 60849
This equipment is designed for compliance with IEC 60849 standard.
So this equipment has a function to report major features of this
equipment to JCU-160.
Therefore when there is something wrong of major features of this
equipment, it can be checked by JCU-160

1. FUSE COVER
3. POWER SWITCH
2
Push the power switch to operate rack system.
1. FUSE COVER
Unscrew 4pcs bolt and remove blown fuse.
4. AC, REMOTE LED
2. FUSES
There are three of fuse No.1~9 fuse are switched power out, fuse for
unswitched power output and fuse power distributor.
AC LED
Turn in the power switch No.3 to make a lighting.
휴즈를 교환시 4개의 볼트를 드라이버로 풀고 휴즈 덮개를 제거하면
내장된 휴즈가 보입니다.
4. AC, REMOTE LED
3. POWER SWITCH
위로 스위치를 누르면 파워 디스트리뷰터의 모든 기능이 동작됩니다.
2. FUSE
휴즈는 연동출력1󰾝9와 비연동출력 그리고 파워 디스트리뷰터 보호
용 휴즈로 구분되어 있습니다.
IMPORTANT NOTICE :
When thr fuse blown-out, it should be replaced with the same type
just like following table.
If it continues to blow out, stop replacing fuse andrefer servicing
to qualified person.
AC fuse→T2AH(55T), Unswitched→T3.15AH(55T),
Switched→T15AL(65TL)
IMPORTANT NOTICE (POWER REMOTE CONTROL FUCTION) :
1). When unexpected AC power failure, DC power from the battery
(JEP-352U, JEP-352) will be supplied to the rack system auto
matically.
2). Even though, power switch of power distributor is "OFF", when
pushing talk switch of JRA-051A, power will be "ON" to supply
rack system.
3). When pushing E/M speaker selector switch or emergency situation
like a fire-out, power distributor will be "ON" automatically power
switch of power distributor.
중요사항 : 휴즈가 용단시 규격품을 사용하십시오.
AC FUSE→T2AH(55T), Unswitched→T3.15AH(55T),
Switched→T15AL(65TL)
중요사항(파워리모트 콘트롤 기능) :
1). 정전시 POWER DISTRIBUTOR(JPD-322AU,JPD-322A)의 POWER
SWITCH로 EMERGENCY POWER SUPPLY(JEP-352U,JEP-352)의
베터리 전압이 랙 시스템에 공급 되도록 콘트롤 됨.
2). POWER DISTRIBUTOR의 POWER SWITCH가 OFF되어 있어도
JRA-051A의 TALK(마이크동작) 스위치를 누르고 있는 동안,
POWER DISTRIBUTOR가 ON되어 랙 시스템에 전원이 공급됨.
3). POWER DISTRIBUTOR의 POWER SWITCH가 OFF되어 있어
도 EMERGENCY SPEAKER SELECTOR의 스피커 선택스위
치를 누르거나 긴급비상상태(화재발화)로 되면 POWER
DISTRIBUTOR가 ON되어 랙 시스템에 전원이 공급됨.
REMOTE LED
Remote LED is turn "ON" during the operation of remote
amplifier or power remote control due to emergency situation
or emergency speaker selector.
AC LED
3번의 파워 스위치를 ON하면 LED가 켜집니다.
REMOTE LED
REMOTE AMP 또는 EMERGENCY SPEAKER SELECTOR, 긴급 비
상상태(화재발화)로 파워 리모트 콘트롤시 LED가 켜집니다.
POWER
AC REMOTE
1 UN-
SWITCHED
AC FUSE
(MAIN)
23456789
SWITCHED
CAUTION: TO REDUCE THE RISK OF
FIRE REPLACE ONLY WITH SAME TYPE FUSE.
1 2 3 4
POWER DISTRIBUTOR JPD-322AU
FRONT PANEL CONTROLS (전면기능)

3
1. DC OUTPUT
DC 24V로 동작하는 제품에만 전원을 공급하기 위한 직류전원출력 단자입니다.
전원 용량은 정격 DC 24V/1.5A 2개로 구성되어 있습니다.
3. SWITCHED AC OUTLET(1󰾝6)
POWER SWITCH를 위로 누르면 AC전원이 출력되며 파워앰프 전원 공급용
으로만 사용하십시오.
4. SWITCHED AC OUTLET(7󰾝9)
POWER SWITCH를 위로 누르면 AC전원이 출력되며, 프리앰프류 제품 전원
공급용으로 사용하십시오. 1개당 허용 용량 115VA이하로 사용 하십시오.
5. UNSWITCHED AC OUTLET
AC전원이 항상 출력되는 OUTLET이며 전원이 항상 공급되어야할 제품 전원
공급용으로 사용하십시오. 허용 용량은 360VA입니다.
6. DC 24V OUTPUT(TO JRA-220AU, JRG-220A)
RELAY GROUP(JRG-220AU,JRG-220A)와 연결되는 직류출력 전원
콘넥터입니다. 이 콘넥터 내에는 EMERGENCY SPEAKER SELECTOR
(JES-120AU, JES-120A)와 REMOTE AMP(JRA-051A) 시스템에
공급하는 DC 24V 전원은 전면의 POWER SWITCH를 OFF시킨 상태에서도
베터리 전원이 항상 공급됩니다.
1. DC OUTPUT
DC outputs are only for the equipment which is operated by DC 24V power.
Capacity : DC 24V /1.5A.
4. SWITCHED AC OUTLET(7~9)
This is for only power supply of pre-amplifiers.
Maimum each permissible capacity is 115VA.
5. UNSWITCHED AC OUTLET
This is for unswitched AC outlet it is for like program power to be
supplied AC power constantly.
Maximum permissible capacity is 360VA.
6. DC 24V OUTPUT TO JRG-220AU, JRG-220A
Connect this to relay group(JRG-220AU,JRG-220A)
DC24V terminal always has a power for E/M speaker selector.
REAR PANEL CONTROLS (후면기능)
IMPORTANT NOTICE :
Be sure not to change "+, -" polarity.
2. AC POWER INPUT SOCKET
This is AC power input socket to supply AC power.
IMPORTANT NOTICE :
Be sure not to exceed max current 32A.
Capacity of AC power cable should be UL1015 AWG10(8㎟).
3. SWITCHED AC OUTLET(1~6)
Push the switch to the upper to supply AC power. It should be used only
for power supply of power amplifier.
IMPORTANT NOTICE :
Built-in power delay circut for 1~6AC outlet to reduce.
AC power is supplied after 2~3 seconds from power "ON"
Total maximum capacity :
230VAC / 7000VA(30A), 120VAC / 3600VA(30A)
Each maximum permissible capacity :
230VAC / 3500VA(15A), 120VAC / 1800VA(15A).
Be sure not to exceed maximum capacity.
중요사항 : 1󰾝6 AC OUTLET은 지연 동작 회로 방식을 채택하여
POWER SWITCH를 ON후 2󰾝3초 후에 AC전원이 출력되도록 설
계되어 있습니다. 이 기능은 렉 시스템에 초기 전원이 공급시 전원
쇼크 잡음이 스피커에 재생되는 것을 방지할 수 있습니다.
AC OUTLET 1󰾝6의 전체 허용 용량은 230VAC/7000VA(30A),
120VAC/3600VA(30A)이며, 1개의 최대 허용 용량은 230VAC/
3500VA(15A), 120VAC/1800VA(15A)이므로 규정 용량을 초과
사용하지 마십시오.
2. AC POWER INPUT SOCKET
AC OUTLET 및 본 제품에 전원을 공급하는 전원 입력 소켓입니다.
중요사항 : 소켓의 허용 최대 용량은 32A이니 전류 용량을 초과
운용하지 마십시오.
AC전원선은 UL1015 AWG10(8㎟)정도 사용하십시오.
(KS규격품을 사용하십시오.)
중요사항 :
연결시 +,-극성이 바뀌지 않도록 주의 하십시오.
1 3 5 7
2 4 6 8
910
11 12
13 14
15 16
17 18 19 20 21 22 23 24 25 26 27 28
29 30
N.C E/M,R/M
+24V
RELAY GROUP
+24V
REMOTE
POWER
CONTROL
GND
E/M, R/M, TEL PWR CON
L
N
E
24V/1.5A
DC OUTPUT
24V/1.5A
SWITCHED TOTAL MAX OUTPUT 7000VA. SWITCHED EACH MAX OUTPUT 3500VA.
DC 24V
EQUIPMENT
ONLY.
DC 24V OUTPUT
SERIAL NO.:
(TO JRG-220A)
(TO JEP-352)
POWER OUTPUTS DELAY SOCKET(1 6) FOR POWER AMPLIFIERS.
UNSWITCHED MAX 360VA
9 8 7
6 5 4 3 2 1
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
230V / 50Hz
24V
SWITCHED IN
PWR CONTROL IN
UNSWITCHED IN
TO OTHER
JPD-322A
W ARNING: TO REDUCE THE RISK OF
FIRE OR ELECTRIC SHOCK DO NO T EXPOSE
THIS EQUIPMENT TORAIN OR MOISTURE.
MODEL NO.: JPD-322AU
POWER CHECK
(NON PULSE)
9
1
2
5 4
6
7
3
8

7. SWITCHED/UNSWITCHED, POWER CONTROLS7. SWITCHED/UNSWITCHED, POWER CONTROLS
4
Connect to emergency power supply ( JEP-352U,JEP-352)
SWITCHED IN
When AC power failure, DC power from the battery is supplied
to relay group and terminal No."1" of rear(under connection with
JEP-352U,JEP-352 to power control "in")
EMERGENCY POWER SUPPLY(JEP-352U,JEP-352)와 연결하십시오.
UNSWITCHED IN
DC power from the battery is supplied constantly to the JES-120AU,
JES-120A and remote amplifier. Battery power supply will be
stand-by when power distributor is "ON".
POWER CONTROL IN
This is power remote control connector for DC power from
emergency power supply.(JEP-352U,JEP-352)
SWITCHED IN
정전시 베터리 전압이 공급되며 이 전원은 RELAY GROUP과 후면
의 "1"번 터미널에 전원이 공급됩니다. (POWER COTROL IN 콘넥
터가 JEP-352U, JEP-352와 연결된 상태에서 전원 공급이 가능)
UNSWITCHED IN
베터리 전압이 항상 공급되어 있으며 JES-120AU, JES-120와
REMOTE AMP(JRA-051A)와 시스템에 공급합니다.
POWER DISTRIBUTOR의 직류전원 공급기의 전원이 공급되도록
설계되어 있어 베터리 전압은 대기상태 입니다.
POWER CONTROL IN
POWER SUPPLY(JEP-352U, JEP-352)의 베터리 전압이 공급
되도록 하는 파워리모트 콘트롤 단자입니다.
중요사항 :이 상시 전원은 POWER DISTRIBUTOR가 OFF된
상태에서 REMOTE AMP(JRA-051A)와 EMERGENCY SPEAKER
SELECTOR(JES-120A, JES-120A)에 전원을 공급하여
긴급방송 또는 비상(화재발화)방송이 가능 하도록합니다.
(방송이 선택되면 자동으로 파워 리모트 콘트롤이 됨.)
IMPORTANT NOTICE : When power "OFF" of power distributor,
DC power will be supplied to E/M Speaker(JES-120AU, JES-120A)
or remote amplifier(JRA-051A) automatically to announce emergency
situation. (automatic power remote control.)
IMPORTANT NOTICE :
Be sure not to change "+, -" polarity.
REAR PANEL CONTROLS (후면기능)
9. 주요기능 상태출력 단자
8. TO OTHER JPD-322A
본장비의 주요기능을 검출하여 본사의 JCU-160의 입력단자에
연결하는 출력단자입니다.
JCU-160입력단자와 연결시 JCU-160의 CHECK SIGNAL 선택스위치를
출력펄스와 같게 설정하여 주십시요.
(CHECK SIGNAL선택스위치 설정 방법은 JCU-160메뉴얼 참조.)
E/M,R/M,TEL REMOTE POWER CONTROL LINK 단자 입니다.
본 장비를 2EA 이상 연동 동작시 본 단자를 서로 LINK 하여 연결 하십시요.
상기와 같은 신호 입력시 본장비는 자동(LINK된 장비 전부)으로
전원이 인가 되어 동작 하게 됩니다.
상기 단자에 외부 스위치를 연결 하여 스위치 구동시 수동 REMOTE
POWER CONTROL이 가능 합니다.
단 위와 같은 동작은 본사의 (E/M POWER SUPPLY)JEP-352U,
JEP-352를 연결 한 상태에서 가능 합니다.
중요사항 :
연결시 +,-극성이 바뀌지 않도록 주의 하십시오.
9. OUT TERMINAL FOR THE STATUS OF MAJOR FEATURE
This is output terminal to be connected with input theminal of JCU-160
in order to report the status of major features of equipment it self.
when connecting to JCU-160, please set "check signal" switch of
JCU-160 to be matched with output pulse of this equipment.
( Please refer to the setting method of check signal switch in the
operating manual of JCU-160)
8. TO OTHER JPD-322A
This link connector for E/M, R/M, TEL, Remote power control. When you
use more than 2pcs of JPD-322AU, JPD-322A please link them with
this connector.So when one of the JPD-322AU, JPD-322A receives the
input signals like E/M, R/M, TEL Remote power control, other
JPD-322AU, JPD-322A will work automatically with
same function by link. If you connect " extra switch " to this connector
you can control " remote power ON/OFF " from the outside.
* Attention: the above function of JPD-322AU, JPD-322A in possible
under the connection with JEP-352U, JEP-352(e/m power supply).

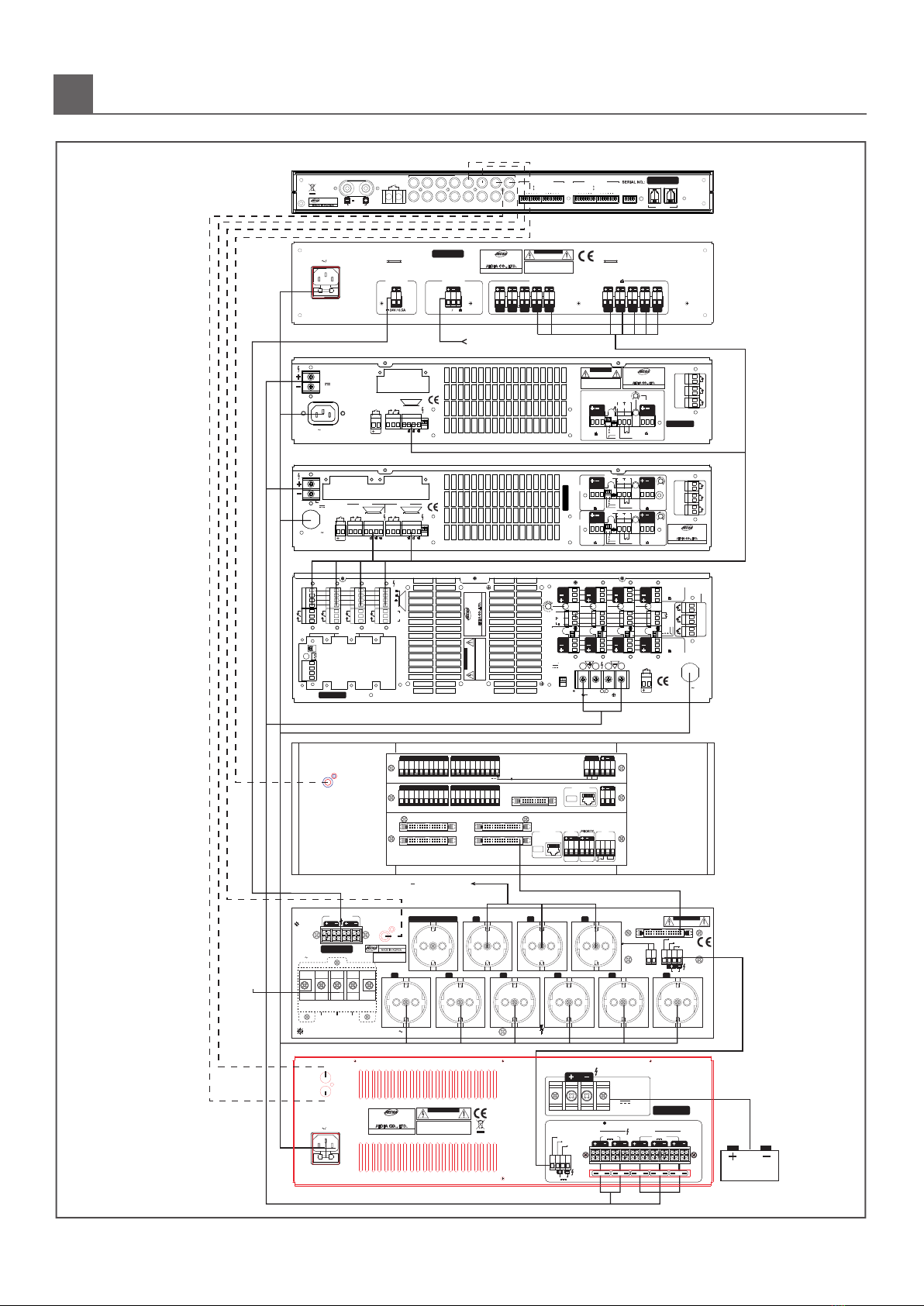

SYSTEM CONNECTIONS (시스템 연결 방법)
E/M, R/M, TEL PWR CON
L
N
E
24V/1.5A
DC OUTPUT
24V/1.5A
SWITCHED TOTAL MAX OUTPUT 7000VA. SWITCHED EACH MAX OUTPUT 3500VA.
DC 24V
EQUIPMENT
ONLY.
DC 24V OUTPUT
SERIAL NO.:
(TO JRG-220A)
(TO JEP-352)
POWER OUTPUTS DELAY SOCKET(1 6) FOR POWER AMPLIFIERS.
UNSWITCHED MAX 360VA
9 8 7
6 5 4 3 2 1
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
230V / 50Hz
24V
SWITCHED IN
PWR CONTROL IN
UNSWITCHED IN
TO OTHER
JPD-322A
WARNING: TO REDUCE THE RISK OF
FIRE OR ELECTRIC SHOCK DO NO T EXPOSE
THIS EQUIPMENT TORAIN OR MOISTURE.
MODEL NO.: JPD-322AU
POWER CHECK
(NON PULSE)
5
FROM LINE LEVEL SIGNAL
MAIN AC POWER
PRE AMP ONLY
BATTERY
G
E/M DATA E/M
LINK
INPUT
G
FROM JSS-120A
TO RELAY BOX
UPPER JRG-220A
LOWER JRG-220A
FROM JPD-322A
AUDIO
IN AUDIO OUT
N.O
COM +24V
OUT
EMERGENCY CARD
E/M
GND
G
DIRECT SPEAKER SELECTOR DATA IN
TELEPHONE PAGING CARD
TEL AUDIO IN
+5V OUT
10 987654321 20 19 18 17 16 15 14 13 12 11
G
LINK
INPUT
REMOTE AUDIO IN
REMOTE ZONE DATA OUT
AMP PRIORITY CONTROL OUT
REMOTE DATA
FROM JDR-104 / JRA-051A
FROM JSS-120A
REMOTE-1 CARD
20 19 18 17 16 15 14 13 12 11 10 987654321
DC OUTPUTS
T40AL 32V T40AL 32V T20AL 32V T20AL 32V T20AL 32V
CAUTION : IN CASE OF USING EXTERNAL
EXTERNAL
BATTERY
24V
CAUTION: TO REDUCE THE RISK OF
FIRE REPLACE ONLY WITH SAME TYPE FUSE.
SERIAL NO.:
UNSWITCHED OUT
1 2 3 4 5
EMERGENCY POWER SUPPLY
MADE IN KOREA
MODEL NO.: JEP-352U
WARNING: TO REDUCE THE RISK OF FIRE
OR ELECTRIC SHOCK DON'T EXPOSE THIS
EQUIPMENT TO RAIN OR MOISTURE.
24V
SWITCHED OUT
PWR CONTROL OUT
(FROM JPD-322A)
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
FUSE RATING
T2AH 250V
AC 230V 50Hz 105W
BATTERY, INTERNAL BATTERY IS NOT AVAILABLE.
BE SURE NOT TO EXCEED 24A OF DC OUTPUTS
FOR USING OF INTERNAL BATTERY.
EACH
24V/32A EACH 24V/16A
POWER
CHECK
AKU 40%
CHECK
(NON PULSE)
(NON-PULSE)
USE ONLY WITH A 250V FUSE
4040 20 20 20
JCU-160
IN OUT
RS-232C
UNIT NO. RESET
DC INPUT
SUM OUTPUT
24V
INPUT
CHECK SIGNAL
CH 1CH 2CH 3CH 4CH 5CH 6CH 7CH 8
CH 9
1 8
CH 10CH 11CH 12CH 13CH 14CH 15CH 16
1 8 9 169 16
NON PULSE
PULSE
CHANNEL USE
OFF
ON
POWER CHECK
(NON PULSE)
FD-20 SLOT
Priority
Relay
COM
N.O
N.C
Ground
Lift
AC POWER
REMOTE
SERIAL NO.:
G
COM
25V
50V
100V
COM
1.3
5.2
20.8
AC 230V /50Hz 1420W
MODEL.: JPA-
1 CHANNEL P.APOWER AMPLIFIER
MADE IN KOREA
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
WARNING:
TO REDUCE THE RISK OF FIRE
OR ELECTRIC SHOCK DON'T EXPOSE THIS
EQUIPMENT TO RAIN OR MOISTURE.
480DPT
G
Off :
Fault
On :
Normal
G
GND
OUT PRI
CTL
24V
400Hz
Normal
FD20
Max 0.5A
0dBu(0.775V)
Priority Input
60k BAL
0dBu(0.775V)
PGM Input
60k BAL
Level
010
DC POWER
24V/40A
DC
FUSE
FAN
AC
FUSE
Fault
Balanced Outputs
RMS 480W
FD-20 SLOT FD-20 SLOT
AMP-2 AMP-1
Priority
Relay
COM
N.O
N.C
Priority
Relay
COM
N.O
N.C
Lift
Ground
Balanced Outputs
RMS 240W
Balanced Outputs
RMS 240W
AC POWER
REMOTE
G
MODEL.: JPA-2240DPT
2 CHANNEL P.APOWER AMPLIFIER
MADE IN KOREA
COM
COM
25V
50V
100V
2.6
10.4 41.7
COM
2.6
10.4 41.7
COM
25V
50V
100V
AC 230V /50Hz
1300W
DC POWER
24V/40A
SERIAL NO.:
DC
FUSE
FAN
AC
FUSE
Fault
G
G
G
G
GND
OUT PRI
CTL
24V
GND
OUT PRI
CTL
24V
PRI
Level
PRI
Level
Max 0.5A
Max 0.5A
0dBu(0.775V)
Priority Input
60k BAL
0dBu(0.775V)
PGM Input
60k BAL
0dBu(0.775V)
Priority Input
60k BAL
0dBu(0.775V)
PGM Input
60k BAL
AMP-2
AMP-1
400Hz
Normal
FD20
Off :
Fault
On :
Normal
400Hz
Normal
FD20
Off :
Fault
On :
Normal
010
Level
PRI
Level
PRI
010
AMP-3 AMP-2 AMP-1 AMP-4AMP-3 AMP-2
AMP-4
FD-20 SLOT
MODEL.: JPA- 4240DPT
4
CHANNEL
P.APOWER AMPLIFIER
MADE IN KOREA
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
WARNING:
TO REDUCE THE RISK OF FIRE
OR ELECTRIC SHOCK DON'T EXPOSE THIS
EQUIPMENT TO RAIN OR MOISTURE.
G G G G
GG G
Level
PRI
CTR
GND
24V
OUT
PRI
Max 0.5A
0dBu(0.775V)
Priority Input
60k BAL
0dBu(0.775V)
PGM Input
60k BAL
Lift
Ground
PER
BE SURE TO LINK 1 2
FOR DC POWER
2 21 1
AMP-1
SERIAL NO.:
AC POWER
REMOTE
G
100V
50V
25V
COM
AC 230V /50Hz
2500W
On : Normal
Off : Fault
400Hz
Normal
FD20
Level
PRI
Level
PRI
Level
PRI
G
010
DC POWER
24V/80A
N.C
COM
N.O
RMS 240W
Balanced Outputs
Priority
Relay
41.7
10.4
2.6
COM
DC
FUSE
FAN
AC
FUSE
Fault
10
10 9 8 7 6
SERIAL NO.:
AUX INPUT
DC POWER
5 4 3 2 1
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
MADE IN KOREA
MODEL NO.: JMU-307A
MONITOR UNIT
WARNING: TO REDUCE THE RISK OF FIRE
OR ELECTRIC SHOCK DON'T EXPOSE THIS
EQUIPMENT TO RAIN OR MOISTURE.
0dB 600
BALANCED MONITOR INPUTS (1V~100V) 10K
AC 230V 50Hz 20W
FUSE RATING
T200mAL 250V
G
CAUTION:TO REDUCE
THE RISK OF FIRE REPLACE
ONLY WITH SAME TYPE FUSE.
USE ONLY WITH A 250V FUSE
JCU-160
JMU-307A
JPA-480DPT
JPA-2240DPT
JPA-4240DPT
JRG-220AU
(JRG-220A)
JPD-322AU
(JPD-322A)
JEP-352U
(JEP-352)

SPECIFICATIONS (규격 및 성능)
TECHNICAL
DC POWER
6
AC POWER SWITCHED 1~6 : 230VAC / 7000VA(30A)
: 120VAC / 3600VA(30A)
Power Consumption 120W(DC Power 24V / 3A부하)
24V/1.5AMAX x 2
SWITCHED 7~9 : Each max 115VA
UNSWITCHED : 360VA max
Specifications and design subject to change without notice for improvements.
(내용상의 규격 및 특징은 제품의 성능 향상을 위하여 사전 예고 없이 변경될 수 있습니다.)
GENERAL
NOTE
Power(option) AC 120V/220V/230V/240V 50~60Hz
Dimensions
Weight 8Kg / 17.6Ibs
483(W) x 133(H) x 350(D)mm
19(W) x 5.2(H) x 13.8(D)inch
Condition detection 1 Mode (POWER CHECK)

LOCK DIAGRAM (블럭도)
7
FU2 FU7 FU8 FU9
FU10
IN-
RUSH
24VDC
REG
FU11
DELAY
AC
FU1
POWER CONTROL IN
+24V UNSWITCHED IN
+24V SWITCHED IN
24V/ 1.5A 24V/ 1.5A
FROM E/M POWER SUPPLY(JEP-352)
TOTAL MAX 7000VA
EACH MAX 3500VA
115VA 115VA 115VA
REMOTE(E/M,R/M)
CONTROL
AC PWR
DETECTOR
DC 24V EQUIPMENT ONLY
2~3Sec
GND
AC POWER
50~60Hz
120V/220V/230V/240V
(OPTION)
POWER
TRANS
360VA MAX
UNSWITCHED
SWITCHED 1
SWITCHED 6
SWITCHED 7 SWITCHED 8 SWITCHED 9
POWER
AMP
ONLY
PRE-
AMP
ONLY
POWER
SWITCH
TO RELAY GROUP(JRG-220A)
REMOTE POWER CONTROL
N.C
E/M, R/M +24V RELAY GROUP +24V
POWER CHECK (NON PULSE)

EMO
M

JPD-322AU OPERATING INSTRUCTIONS
4M-OP207110
080105
POWER DISTRIBUTOR
