Johnson Pump SPX Bilge Mate User manual

INSTRUCTION MANUAL
ORIGINAL INSTRUCTIONS/TRANSLATION OF ORIGINAL INSTRUCTIONS
READ AND UNDERSTAND THIS MANUAL PRIOR TO OPERATING OR
SERVICING THIS PRODUCT
IB-110 R03 (03/2012)
Bilge Mate
SUBMERSIBLE BILGE PUMP

Recreational Craft Directive 94/25/EEC
ISO 8849: 1990/Electrical operated bilge pumps
ISO 8846: 1990/Electrical devices - Protection against ignition of
surrounding flammable gases
ISO 10133: 1994/Electrical systems - Extra low-voltage DC installations
Electromagnetic Compatibility Directive 89/336/EEC
EN55014: 1993/Radio Disturbance
Made in the USA
Garanti 3 år
Warranty 3 years
Garantie 3 Jahren
Garantie 3 ans
Garantía 3 años
Garanzia 3 anni
INDEX  INDICE
Svenska ......................................................................................................................3
English ........................................................................................................................4
Deutsch ......................................................................................................................5
Français.......................................................................................................................6
España ........................................................................................................................7
Italiano .........................................................................................................................8

3
Översättning av originalinstruktionerna
> Svenska
Dränkbar länspump för pumpning av
länsvatten i marin miljö. Installeras i
kölsvinet.
Säkerhetsföreskrifter
• Pumpenfårinteanvändastillannan
vätska än vatten/länsvatten.
• Installeraalltidpumpenenligt 
kopplingsschemat.
• Använddensäkringsomanges,se
”Teknisk beskrivning” nedan.
• Kabelanslutningarnaskaavtätas
med ett marint tätningsmedel.
• Allaelektriskaanslutningarmåste
placeras ovanför högsta slagvatten
nivå.
• Pumpenfårintekörastorr.
Typbeteckning
Artnr:EU-32-1015-01,US-21405
Teknisk beskrivning
EU US
Max flöde 30 l/min/ 30 l/min/
475 GPH 400 GPH
Strömförbrukning 2A 2,5A
Spänning 12 V DC 12 V DC
Säkring 3 A 5 A
Slanganslutning 3/4” 3/4”
Höjd 100 mm 100 mm
Vikt 0,35kg 0,35kg
Avfallshantering/
materialåtervinning
Vid avfallshantering ska produkten
lämnas för destruktion/återvinning enligt
gällande lagstiftning. Vid tillämpliga fall
demonteras och sorteras produkten i
ingående materialfraktioner.
Bilge Mate - dränkbar länspump, 12 V

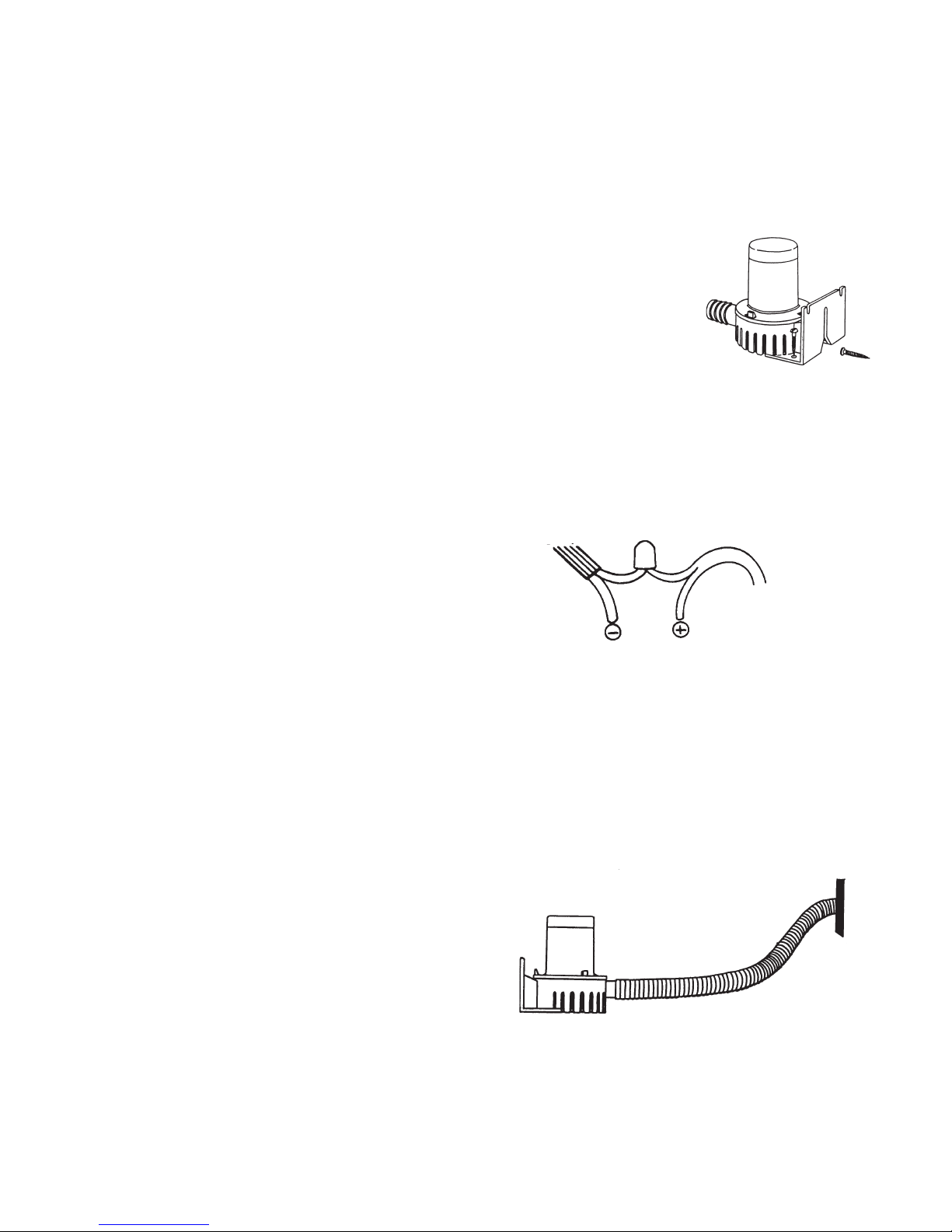

Installation
1. Placera pumpen så lågt som möjligt.
Fäst pumpen i botten
med två skruvar.
För montering på
vertikal yta räcker
det med en skruv som
pumpfästet hakas fast på.
2. Anslut den bruna kabeln till pluspol
(+) och strömbrytare. Anslut den
svarta kabeln till minuspol (-). Vi
rekommenderar 2 A säkring.
3. Se till att utloppet riktas vertikalt eller
uppåt. Undvik veck och öglor på
slangen.
Montera slangen mellan pumpens
utlopp och bordgenomföringen.
Obs! För lång slang kan vika sig och
förhindra flödet.
Förlängrehållbarhet,följanvisningarna
och torrkör inte pumpen. Stäng av
strömbrytaren direkt efter användning.
Från pump
Till strömbrytare
Batteri

4Original instructions
> English
Submersible bilge pump for pumping
bilge water in marine environment. To
be installed in the keelson.
Security
• Thepumpmaynotbeusedforother
liquids than water/bilge water.
• Alwaysinstallthepumpaccording
to the wiring diagram.
• Alwaysusethefuserequired,see
”Design features” below.
• Thewireconnectionsmustbe 
sealed with a marine sealant.
• Insulationorcablesheathingsmust
be placed above the highest bilge
water level.
• Donotrundry.
Type designation
PartNo:EU-32-1015-01,US-21405
Design features
EU US
Max flow 30 l/min/ 30 l/min/
475 GPH 400 GPH
AmpDraw 2A 2,5A
Voltage 12 V DC 12 V DC
Fuse size 3 A 5 A
Hose size 3/4” 3/4”
Height 100 mm 100 mm
Weight 0.35 kg 0.35 kg
Waste handling/
material recycling
Attheproductsendoflife,please
dispose of the product according to
applicablelaw.Whereapplicable,
please disassemble the product and
recycle the parts material.
Bilge Mate - Submersible Bilge Pump, 12 V

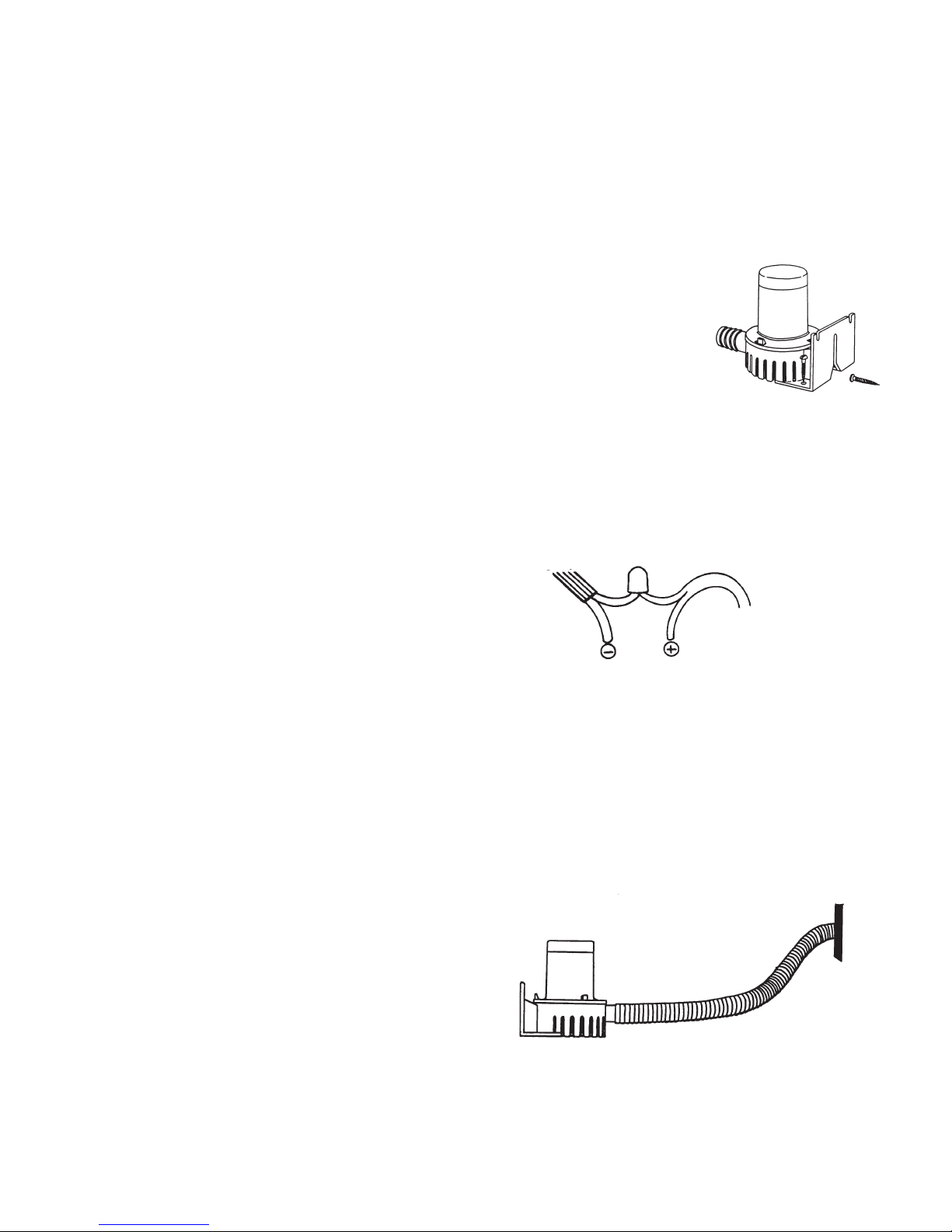

Installation
1. Select the lowest point in your bilge.
Fasten the pump with
screws where convenient.
You may use a single
screw on an upright
member and simply
slide the screw into the
pump bracket slot.
2. Connect the brown wire to the posi-
tive (+) lead and switch and connect
the black wire to the negative (-)
lead. We suggest a 2 A fuse.
3. Make sure the pump oulet is level
or pointed slightly upward. The dis-
charge hose must have no loops or
sags which could cause an airlock.
Fasten the hose to the pump outlet
andtothethruhullconnector,culling
off any excess hose that might sag.
Forlongerpumplife,wireonlyas
directed and do not run dry. Turn the
switch off immediately after the bilge is
pumped.
From pump
To switch
Battery

5
Übersetzung der Original-Betriebanleitungen
> Deutsch
Tauchbilgenpumpe für pumpen von
Bilgenwasser in Seewasserumgebung
WirdimKielschweineingebaut.
Sicherheitsvorschriften
• DiePumpedarfnichtfürandere
Flüssigkeiten als wasser oder
Bilgenwasser verwendet werden.
• DiePumpeimmergemässSchaltplan.
• AngegebeneSicherungverwenden.
Siehe ”Technische Beschreibung”
unten.
• DieelektrischeVerbindungenmüssen
mit einer wasserfesten
Dichtung.
• AlleelektrischeVerbindungen 
müssen auf sicherem Abstand über
dem Hochwasserstand gelegt wer-
den.
• DiePumpedarfnichttrockenlaufen.
Modellvarianten
ArtikelNr.:EU-32-1015-01,US-
21405
Technische Beschreibung
EU US
Max Leistung 30 l/min/ 30 l/min/
475 GPH 400 GPH
Stromaufnahme 2A 2,5A
Spannung 12 V DC 12 V DC
Sicherung 3 A 5 A
Schlauchdurchm. 3/4” 3/4”
Höhe 100 mm 100 mm
Gewicht 0,35kg 0,35kg
Entsorgung/Recycling
Nach Lebensdauerende entsorgen Sie
die Pumpe nach den örtlichen Vorschrif-
ten. Nach Möglichkeit demontieren Sie
Teile der Pumpe um sie dem Recycling-
Process zuzuführen.
Bilge Mate - Tauchbilgenpumpe, 12 V
Einbau
1. Wählen Sie den niedrigsten Punkt
im Boot als Einbaus-
telle der Pumpe aus.
Die Pumpe mit zwei
Schrauben am Boots-
boden anschrauben.
Bei Anbringung an ei-
ner senkrechten Fläche genügt eine
Schraube,indiePumpenhalterung
eingehakt wird.
2. BraunesKabelanPluspol(+)und
Schalter anschließen. Schwarzes
KabelanMinuspol(-)anschließen.
Wir empfehlen Sicherung 2 A.
3. Prüfen,daßderPumpenauslauf
senkrecht oder nach oben gerichtet
ist. Falten und Schlingen im
Schlauch vermeiden.
Schlauch zwischen Pumpenauslauf
und Borddurchführung einbauen.
Hinweis! Ein zu langer Schlauch
kann sich falten und den Wasserst-
rom drosseln.
Für längere Lebensdauer ist die Pum-
pen wie hier vorgeschrieben anzusch-
ließen,Trockenlauf ist zu vermeiden.
Strom sofort nach der Anwendung
abstellen.
Pumpe
Schalter
DC-Versorgung

6Traduction du manuel d'instruction d'origine
> Français
Pompe de cale submersible pour eaux
de cale en milieu marin. Pour installation
en fond de cale.
Instructions de sécurité
• Lapompenepeutêtreutiliséeque
pour de l’eau ou pour les eaux de
cale.
• Branchertoujourslapompeselonle
schémaélectrique.
• Utiliserlefusibleindiqué,voir”carac-
téristiquestechniques”cidessous.
• Lespointsdejonctionducablage
doiventêtreétanchésàl’aided’un
produit aquifuge.
• Touslespointsdejonctionélectri-
quesdoiventêtreplacésau- 
dessus du niveau le plus haut des
eaux de cale.
• Lapompenedoitenaucuncas 
tourneràvide.
Spécifications du modèle
Référence:EU-32-1015-01,US-
21405
Caractéristiques techniques
EU US
Refoulement 30 l/min/ 30 l/min/
475 GPH 470 GPH
Intensité 2A 2,5A
Voltage 12 V DC 12 V DC
Fusible 3 A 5 A
Diam. de tuyau 3/4” 3/4”
Hauteur 100 mm 100 mm
Poids 0,35kg 0,35kg
Gestion des déchets/
recyclage des matériaux
Lorsquelematérielarriveraennde
vie,veuillezlemettreaurebutenfon-
ction des lois applicables. Lorsque c’est
possible,veuillezdémonterlematériel
etrecyclerlespiècespouvantl’être
Bilge Mate - Pompe de cale submersible, 12 V

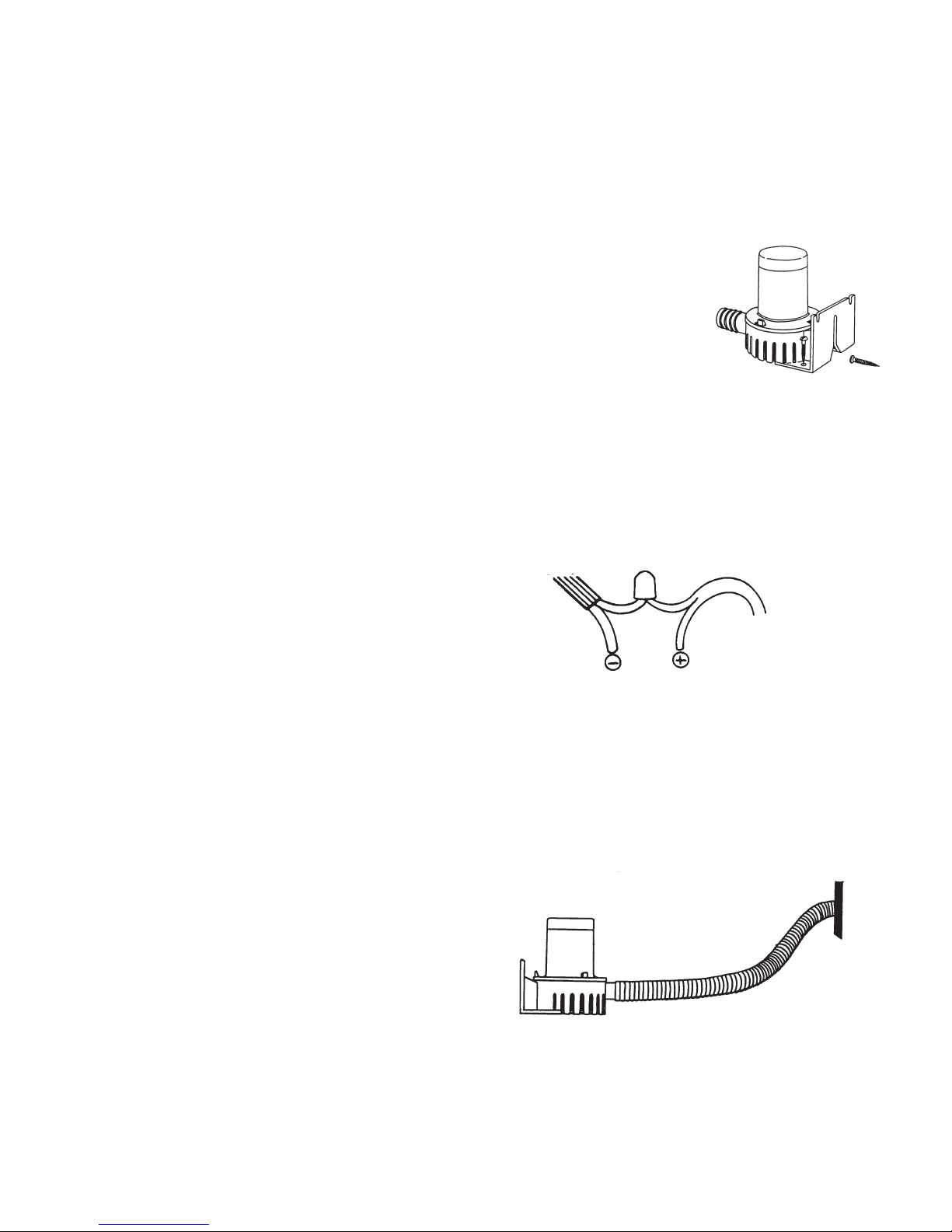

Installation
1. Placer la pompe aussi bas que pos-
sible. Fixer la pompe
au fond avec deux vis.
Pour un montage sur une
surfaceverticale,il
suftd’unevisoùsera
accrochéelaxationde
la pompe.
2. Brancherlecâblebrunàlabornepo-
sitive(+)etàl’interrupteur.Brancher
lecâblenoiràlabornenégative(-).
Nous recommandons un fusible de 2
A.
3. S’assurer que la sortie est bien hori-
zontaleoulégèrementinclinéeversle
haut. Eviter les coudes ou les boucles
sur le flexible.
Monter le flexible entre la sortie de la
pompeetlatraverséedebord.Note!
Un flexible trop long risque de plier et
de bloquer le passage.
Pouruneplusgrandelongévité,suivre
les instructions et ne pas laisser la
pompe tourner à sec.Couperimmé-
diatement le courant avec l’interrupteur
après l’utilisation.
Pompe
Interrupteur
Batterie

7
Traducción de instrucciones originales
> Español
Bomba submergible de sentina para
sacar agua de sentina en ambiente
marítimo. Para instalación en la cont-
raquilla.
Instrucciónes de seguridad
• Labombanosepuedeutilizarpara
outros líquidos sino agua o agua de
sentina.
• Instalarsiemprelabombasegúnel
esquemaeléctrico.
• Utilizarelfusibleindicadoenlas
”Característicastécnicas”abajo.
• Todaslasconexioneseléctricas 
deben sellarse con un compuesto
para aplicaciones marinas.
• Todaslasconexioneseléctricas 
deben quedar por encima del nivel
más alto del agua de sentina.
• Labombanopuedetrabajaren 
vacío.
Modelo
PiezaNo:EU-32-1015-01,US-
21405
Características técnicas
EU US
Capacidad 30 l/min/ 30 l/min/
475 GPH 470 GPH
Amperaje 2A 2,5A
Tensión 12 V DC 12 V DC
Fusible 3 A 5 A
Manga 3/4” 3/4”
Altura 100 mm 100 mm
Peso 0,35kg 0,35kg
Desguace/Reciclado
Alnaldelavidadelequipodisponga
de este de acuerdo a la ley. Donde sea
de aplicación desmonte el equipo y
recicle los diferentes materiales.
Bilge Mate - Bomba sumergible de sentina, 12 V
Instalación
1. Colocar la bomba lo más bajo
posible. Fijarla al fondo
con dos tornillos. Para
el montaje sobre una
 supercievertical
 essucientecon
un tornillo al que se
 enganchalajacióndelabomba.
2. Conectar el cable marrón al borne
positivo (-) e interruptor; conectar
el cable negro al borne negativo (-).
Recomendamos un fusible de 2 A.
3. Asegurarse de que la salida queda
orientada verticalmente o hacia ar-
riba. Ev’tese que la manguera forme
pliegues o bucles.
Montar la manguera entre la salida
de la bomba y el pasacasco. Nota:
Si la manguera es demasiado larga
puede doblarse e impedir el flujo.
Paraunamayorvidadeservicio,
s’ganse las instrucciones y no hacer
funcionar la bomba en seco. Cerrar
elinterruptorinmediatamentedespués
del uso.
Bomba
Conmutador
Batería

8Traduzione delle istruzioni originali
> Italiano
Pompa di sentina sommersa per
pompare l’acqua di sentina in ambiente
marino. Per installazione in stiva.
Istruzioni di sicurezza
• Lapompanosipuòusareperaltri
liquidi dell’acqua o dell’acqua di
sentina.
• Installaresemprelapompasecondo
il schema elettrico.
• Usareilfusibileindicato,vederele
caratteristiche tecniche in basso.
• Icollegamentielettricidovrebbero
essere sigillati con un sigillante
marino.
• Tuttiicollegamentielettricidevono
essere posti al di sopra del livello
piùaltodell’acqua.
• Lapompanopuógirareavuoto.
Specifica del tipo
ArtNo:EU-32-1015-01,US-21405
Caratteristiche tecniche
EU US
Portata 30 l/min/ 30 l/min/
475 GPH 470 GPH
Amperaggio 2A 2,5A
Voltaggio 12 V DC 12 V DC
Fusibile 3 A 5 A
Sezione tuba 3/4” 3/4”
Altezza 100 mm 100 mm
Peso 0,35kg 0,35kg
Gestione dei rifiuti/
riciclaggio dei materiali
Al termine della vita del prodotto si
prega di smaltire il prodotto secondo
le leggi in vigore per queste operazioni.
Quandopossibile,siraccomandadi
smontare il prodotto e riciclare i mate-
riali dei componenti.
Bilge Mate - Pompa di sentina sommersa, 12 V
Installazione
1. Posizionarelapompanelpuntopiù
basso possibile. Fissarla al fondo con
due viti. In caso di mon-
taggiosusupercie
verticaleèsufciente
ssareunavitealla
parete,acuivaappesa
la pompa.
2. Collegare il cavo marrone al polo
positivo (+) ed all’interruttore. Colle-
gare il cavo nero al polo negativo (-).
Raccomandiamo l’applicazione di un
fusibile da 2 A.
3. Accertarsi che lo scarico della pom-
pasia in piano orizzontale o legge-
rmente verso l’alto. Il tubo di scarico
non deve presentare strozzature o
attorcigliamenti.
Montare il tubo flessibile tra lo scarico
della pompa e quello fuori bordo.
Nota!Untubotroppolungonirebbe
per piegarsi impedendo il deflusso
regolare del liquido.
Perassicurarnelapiùlungaduratapos-
sibile,seguireleistruzionidimontaggio
ed evitare di far girare a vuoto la pom-
pa. Chiudere l’interruttore direttamente
dopo l’utilizzo.
Pompa
Interrutore
Batteria

Besökwww.johnson-pump.comförmerinformationomvårvärldsomspännandeorganisation,våragodkännanden,
certieringarochlokalarepresentanter.SPXCorporationförbehållersigrättenattändradesignochmaterialutan
föregåendeavisering.Designelement,konstruktionsmaterialochdimensionersombeskrivsidennabulletingäller
endast som information och skall alltid bekräftas skriftligt för att vara gällande.
FürweitereInformationenüberunsereweltweitenStandorte,Zulassungen,ZertizierungenundunsereVertretervor
Ort,besuchenSiebitteunsereWebseite:www.johnson-pump.com.DieSPXCorporationbehältsichdasRechtvor,
dieneuestenKonstruktions-undWerkstoffänderungenohnevorherigeAnkündigungundohneVerpichtunghierzu
einießenzulassen.KonstruktiveAusgestaltungen,WerkstoffesowieMaßangaben,wiesieindieserMitteilung
beschriebensind,sindnurzurInformation.AlleAngabensindunverbindlich,esseidenn,siewurdenschriftlich
bestätigt.
Pourplusd’informationsurnossuccursalesinternationales,nosapprobations,noscerticationsetnosreprésentants
locaux,veuillezconsulternotresiteInternetauwww.johnson-pump.com.SPXCorporationseréserveledroit
d’incorporernosplusrécentsconceptsainsiquetoutautremodicationimportantesanspréavisouobligation.
Lesélémentsdécoratifs,matériauxdeconstructionetlesdonnéesdimensionnelles,telsqu’énoncésdansce
communiqué,sontfournispourvotreinformationseulementetnedoiventpasêtreconsidéréscommeofcielsà
moinsd’aviscontraireparécrit.
Paramásinformaciónsobrenuestrasocinasanivelmundial,aprobaciones,certicacionesyrepresentanteslocales,
porfavorvisitewww.johnson-pump.com.SPXCorporationsereservaelderechodeincorporarnuestrodiseñomás
recienteycambiosmaterialessinnecesidaddenoticaciónpreviauobligacióndeningúntipo.Característicasde
diseño,materialesdeconstrucciónydimensiones,talycomoestándescritasenesteboletín,sonproporcionadas
sóloconnesinformativosynodebenserusadoscomoreferenciaamenosqueseanconrmadosporescrito.
Perotteneremaggioriinformazionisullenostresedinelmondo,autorizzazioni,certicazioni,erappresentantilocali,
potetevisitareilsitowww.johnson-pump.com.LaSPXCorporationsiriservaildirittodiapportarecambiamentiai
propridesignematerialisenzapreavvisoovincolo.Lecaratteristichedeldesign,imaterialidicostruzioneeidati
dimensionali,cosìcomedescrittinelpresentebollettino,sonofornitisolopervostrainformazioneenonsaranno
oggetto di obbligazione salvo autorizzazione confermata per iscritto.

JOHNSON PUMPS OF AMERICA INC.
1625 Hunter Road, Suite B,
Hanover Park, Illinois, 60133, USA
P: [phone]
F: [phone]
E: [email protected]
SPX FLOW TECHNOLOGY SWEDEN AB
Nastagatan 19, P.O. Box 1436
SE-701 14 Örebro, Sweden
P: [phone]
F: [phone]
E: [email protected]
SPX reserves the right to incorporate our latest design and material
changes without notice or obligation. Design features, materials of
construction and dimensionals data, as described in this bulletin, are
provided for your information only and should not be relied upon unless
confirmed in writing.
Please contact your local sales representative for product availability in
your region. For more information visit www.spx.com.
ISSUED 03/2012 IB-110 R03
COPYRIGHT ©2012 SPX Corporation
Bilge Mate
SUBMERSIBLE BILGE PUMP
