Low Boy Bilge Pump
SUBMERSIBLE BILGE PUMP 500, 750, 1000, 1250 GPH

INDEX  INDICE
Svenska............................................................................................................................................................. 3
English ..............................................................................................................................................................6
Deutsch.............................................................................................................................................................9
Français ..........................................................................................................................................................12
Español ..........................................................................................................................................................15
Italiano .............................................................................................................................................................18
SE: Besök www.spxflow.com för mer information om vår världsomspännande organisation, våra godkännanden,
certifieringar och lokala representanter. SPX FLOW, Inc. förbehåller sig rätten att ändra design och material utan
föregående avisering. Designelement, konstruktionsmaterial och dimensioner som beskrivs i denna bulletin gäller
endast som information och skall alltid bekräftas skriftligt för att vara gällande.
EN: For more information about our worldwide locations, approvals, certifications, and local representatives, please
visit www.spxflow.com. SPX FLOW, Inc. reserves the right to incorporate our latest design and material changes
without notice or obligation. Design features, materials of construction and dimensional data, as described in this
bulletin,
are provided for your information only and should not be relied upon unless confirmed in writing.
DE: Für weitere Informationen über unsere weltweiten Standorte, Zulassungen, Zertifizierungen und unsere
Vertreter vor Ort, besuchen Sie bitte unsere Webseite: www.spxflow.com. Die SPX FLOW, Inc. behält sich
das Recht vor, die neuesten Konstruktions- und Werkstoffänderungen ohne vorherige Ankündigung und ohne
Verpflichtung hierzu einfließen zu lassen. Konstruktive Ausgestaltungen, Werkstoffe sowie Maßangaben, wie sie
in dieser Mitteilung beschrieben sind, sind nur zur Information. Alle Angaben sind unverbindlich, es sei denn, sie
wurden schriftlich bestätigt.
FR: Pour plus d’information sur nos succursales internationales, nos approbations, nos certifications et nos
représentants locaux, veuillez consulter notre site Internet au www.spxflow.com. SPX FLOW, Inc. se réserve
le droit d’incorporer nos plus récents concepts ainsi que tout autre modification importante sans préavis ou
obligation. Les éléments décoratifs, matériaux de construction et les données dimensionnelles, tels qu’énoncés
dans ce communiqué, sont fournis pour votre information seulement et ne doivent pas être considérés comme
officiels à moins d’avis contraire par écrit.
ES: Para más información sobre nuestras oficinas a nivel mundial, aprobaciones, certificaciones y representantes
locales, por favor visite www.spxflow.com. SPX FLOW, Inc. se reserva el derecho de incorporar nuestro
diseño más reciente y cambios materiales sin necesidad de notificación previa u obligación de ningún tipo.
Características de diseño, materiales de construcción y dimensiones, tal y como están descritas en este boletín,
son proporcionadas sólo con fines informativos y no deben ser usados como referencia a menos que sean
confirmados por escrito.
IT: Per ottenere maggiori informazioni sulle nostre sedi nel mondo, autorizzazioni, certificazioni, e rappresentanti
locali, potete visitare il sito www.spxflow.com. La SPX FLOW, Inc. si riserva il diritto di apportare cambiamenti ai
propri design e materiali senza preavviso o vincolo. Le caratteristiche del design, i materiali di costruzione e i dati
dimensionali, così come descritti nel presente bollettino, sono forniti solo per vostra informazione e non saranno
oggetto di obbligazione salvo autorizzazione confermata per iscritto.
Assembled in USA
Made by SPX FLOW Johnson Pump®

3
Översättning av originalinstruktionerna
> Svenska
Low Boy länspump
Lågprofilpump designad för att
underlätta montering i trånga
utrymmen. Perfekt för båtar där
länspumpen är monterad under
inombords- eller I/O motorn.
500-1000 GPH är utrustad med
Duraport-anslutningar för att
underlätta installationen samt
undvika sprickor vid åtdragning.
Pumpen levereras med både rak
och 90° anslutning.
Max längd: 146 mm – 5.75"
Bredd: 81 mm – 3.2"
Höjd: 72 mm – 2.82"
Kabelarea: 1.3 mm2– 16 GA
Installation instruktioner
1. Placera pumpen vid lägsta
punkten. Pumpen kan
placeras horisontellt eller
vertikalt.
2. Välj en plats där vattnet ska
pumpas överbord - så högt
som möjligt över vattenlinjen
och så nära pumpen som
möjligt.
500-1000 GPH:
Montera en 19 mm (¾")
bordgenomföring.
1250 GPH: Montera en
28 mm (1 ⅛")
bordgenomföring.
Elektrisk installation
1. Anslut den bruna kabeln till
batteriets pluspool (+).
2. Anslut den svarta kabeln till
batteriets minuspol (-).
3. Ta inte bort mer än nödvändigt
av plasten runt kabeln. Alla
elanslutningar måste alltid
sitta över högsta vattennivån.
Kabelskarvarna ska tätas med
ett marint tätningsmedel för att
förhindra oxidation. Garantin är
inte giltig om kabelskarvarna
placeras så att de riskerar att
hamna under vatten.
4. Använd en 5A säkring vid
elinstallationen.
5. Pumpen får inte köras torr i mer
än 10 sekunder.
6. Om en nivåströmbrytare
används i kombination
med pumpen, måste
nivåströmbrytaren placeras
högre än pumpens impeller
för att säkerställa att pumpen
stängs av som den ska.

4Översättning av originalinstruktionerna
> Svenska

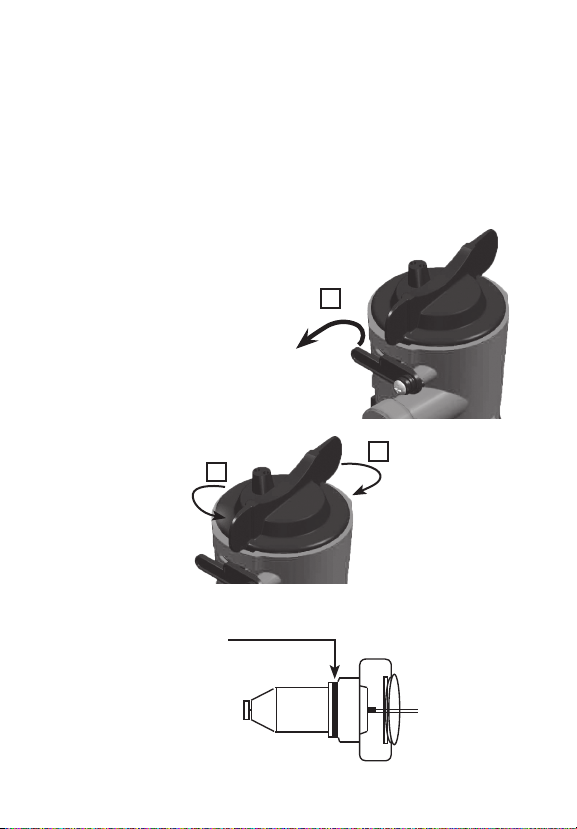

Montering/demontering av
motor-/impellerenheten
1. Lyft låshaken och vrid de två
vingarna moturs och lyft ur
enheten.
2. Innan enheten återplaceras,
kontrollera att tätningen sitter
på plats. Smörj tätningen med
mineral- eller vegetabilisk olja.
Placera enheten så att den
passar in i skårorna på
pumphuset. Pressa ned och vrid
vingarna medurs.
Prova om enheten är rätt
placerad genom att vrida
vingarna moturs utan att lyfta
låshaken. Enheten ska då sitta
fast ordentligt.
1.
Lyft låshaken
3.
Montera
2.
Demontera
Tätning
1.
2.
3.

5
Översättning av originalinstruktionerna
> Svenska

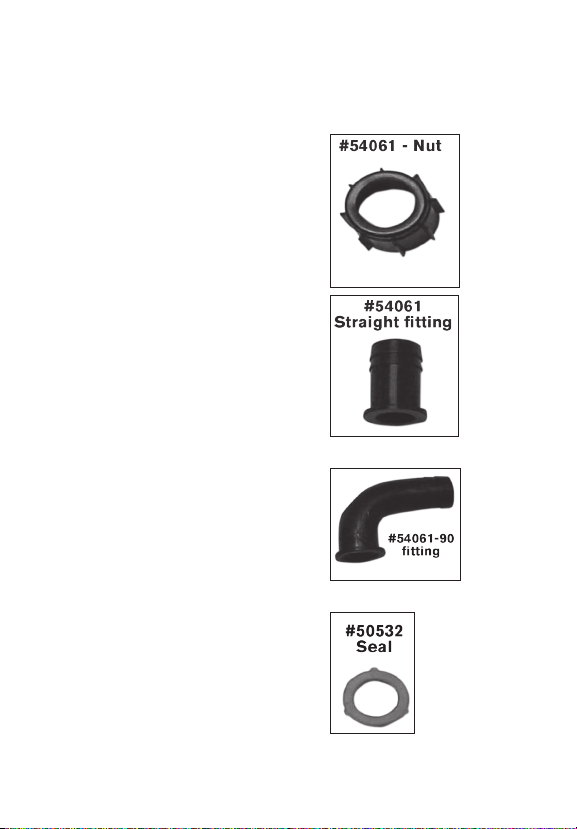

Installationsanvisningar för
gängat utlopp:
Omonterade anslutningar
1. Installera lämplig anslutning,
rak eller 90° i ¾"
anslutningsmuttern. Placera
därefter tätningsbrickan i
anslutningsmuttern.
2. Installera slangklämman löst på
utloppsslangen och montera
slangen på anslutningen. Fäst
slangklämman.
3. Gänga den monterade
anslutningen på pumpens utlopp,
placera slangen och dra åt
anslutningsmuttern. Drag åt för
hand och ytterligare ett ¼ varv
för att låsa anslutningen.
Förmonterade anslutningar
1. Installera slangklämman löst
på utloppsslangen. Installera
slangen på anslutningen med
hullingar och placera som
erforderligt.
2. Fäst slangklämman och
kontrollera därefter att
anslutningsmuttern är tillräckligt
åtdragen.
De gängade muttrarna ska
inte dras åt mekaniskt. Dras
de åt för hårt finns risk för
skador.
Marina tätningsmedel behövs
inte. Regelbunden kontroll av
produktens täthet rekommenderas.

6Original instructions
> English
Low Boy Bilge Pump
Low Boy - low profile pump
designed for ease of mounting and
removal in tight bilge areas. Perfect
for vessels with bilge pumps
mounted beneath inboard or I/O
engines. Removable cartridge
style. 500-1000 GPH: Easy-to-
install Dura-Port discharge ports to
eliminate stress cracking caused
by over-tightened hose clamps.
The pumps include both a straight
and a 90° smooth elbow Dura-Port
as well as a removable check valve.
Max Length: 146 mm – 5.75"
Width: 81 mm – 3.2"
Height: 72 mm – 2.82"
Wire size: 1.3 mm2– 16 GA
Installation Instructions
1. Mount pump at lowest point
in the bilge.
2. Select a point where bilge
water is to be pumped over-
board, at least 1 foot above
the waterline and the shortest
distance from the pump.
500-1000 GPH: Install a
19 mm (¾") thru hull.
1250 GPH: Install a 28 mm
(1 ⅛") thru hull. The pump
can be mounted horizon-
tally or vertically, however
the pump does need to be
installed in the lowest part of
the bilge.
Wiring the pump
1. Connect the brown wire from
the pump to the positive (+)
fused side of the battery.
2. Connect the black wire coming
off of the pump to the negative
(-) side of the battery.
3. Do not cut any wire insulation
more than 3” and keep all con-
nection above the water levels,
keep all connections high and
dry. A marine grade sealant/
liquid electrical tape is
recommended to seal loose
wire ends. A submerged splice
will render the warranty void.
4. Fuse all cartridge style pumps
at 5A.
5. Do not run pump dry for more
than 10 seconds.
6. If you are using a float switch
in conjunction with this pump,
be sure that the float switch is
higher than the impeller level
of the pump to assure proper
shutoff of the pump.

7
Original instructions
> English
To remove or replace power
cartridge
1. Life tab and rotate the two fins
in a counter clockwise direction
and lift out.
2. To reinstall, first make sure the
O-ring is properly located. Coat
the O-ring with a light film of
vegetable oil or mineral oil, then
align the two cams on wither
side of the power cartridge
with the two slots in the outer
housing. Press down and twist
in a clockwise rotation. To
ensure that the power cartridge
is properly located, twist fins in
a counter clockwise direction
without lifting tab. Cartridge
should stay in place.
1.
Lift tab
3.
Reinstall
2.
Remove
Seal
1.
2.
3.

8Original instructions
> English

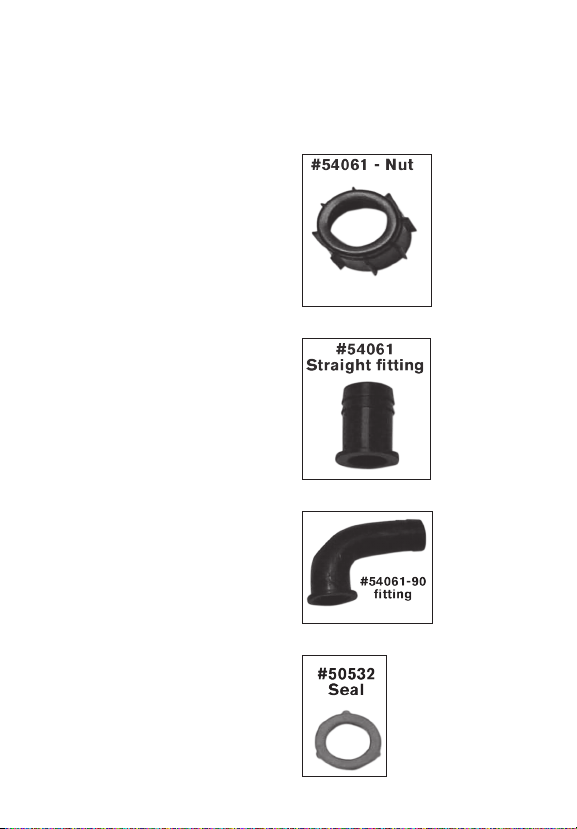

Threaded Discharge Installa-
tion Instructions:
Unassembled Fittings
1. Install the appropriate barb
fitting straight or 90° into the ¾"
connector nut. Place the sealing
washer into the connector nut
afterwards.
2. Install the hose clamp loosely on
the discharge hose and install
the hose onto the barb. Tighten
the hose clamp securely.
3. Thread the assembled connector
nut onto the pump discharge
port, position the hose and
tighten the connector nut.
Tighten the assembly ¼ turn
past hand tightness.
Pre-assembled fittings
1. Install the hose clamp loosely on
the discharge hose. Install the
hose onto the barb fitting and
position as necessary. Tighten
the hose clamp securely.
2. Check the tightness of the
connector nut.
Threaded nuts do not require
mechanical tightening. Do
not over tighten, damage may
occur.
Marine type sealants are not requi-
red, periodic check for tightness is
recommended.

9
Übersetzung der Original-Betriebanleitungen
> Deutsch
Flache Bilgenpumpe
Diese flachliegende Pumpe erleich-
tert den Einbau und das Entfernen
in engen Bilgenbedingungen. Ideal
für Schiffe mit Bilgenpumpen unter
Innenbord- oder I/O-Motoren.
Entfernbare Einbauausführung.
500-1000 GPH: Einfach zu instal-
lierende Dura-Port-Auslaufstutzen
zur Beseitigung der Gefahr von
Spannungrissbildung, die als
Ergebnis der zu stark angezogenen
Schlauchklemmen entstehen kann.
Die Pumpen enthalten sowohl einen
geraden als auch einen 90° glatten
Krümmer-Dura-Port sowie eine
entfernbare Rückschlagklappe..
Max. Länge: 146 mm – 5.75"
Breite: 81 mm – 3.2"
Höhe: 72 mm – 2.82"
Leitungsgröße: 1.3 mm2– 16 GA
Einbauanweisungen
1. Bauen Sie die Pumpe in den
niedrigsten Punkt der Bilge ein.
2. Zum Pumpen des Bilgenwas-
sers über Bord wählen Sie einen
Punkt, der mindestens 1 Fuß
über dem Wasserpegel liegt und
möglichst nah der Pumpe ist.
500-1000 GPH: Bauen Sie eine
19 mm (¾”) Schiffskörperdurch-
führung.
1250 GPH: Bauen Sie eine
28 mm (1 ⅛”) Schiffskörperdur-
chführung.
Die Pumpe kann horizontal
eingebaut werden, doch muss sie
nicht in den niedrigsten Teil der
Bilge eingebaut werden.
Leitungsführung der Pumpe
1. Schließen Sie die braune
Leitung von der Pumpe an die
positive (+) abgesicherte Seite
des Akku.
2. Schließen Sie die schwarze
Leitung von der Pumpe an die
negative (-) Seite des Akku.
3. Schneiden Sie die Isolation
nicht mehr als 3" ab und halten
Sie die Verbindung über dem
Wasserpegel und alle Verb-
indungen hoch und trocken.
Zur Abdichtung von freien
Leitungsenden wird Isolierband
für See-/Wasseranwendungen
empfohlen. Beim Eintauchen
der Kabelverbindung ins Was-
ser verliert die Garantie ihre
Gültigkeit.
4. Sichern Sie alle einzubauende
Pumpen mit 5A ab.
5. Die Pumpe nicht länger als 10
Sekunden trocken laufen lassen.
6. Falls Sie einen Schwimmer-
schalter mit dieser Pumpe
verwenden, stellen Sie sicher,
dass der Schwimmerschalter
höher liegt als das Flügelrad der
Pumpe, damit die Pumpe richtig
ausschalten kann.

10 Übersetzung der Original-Betriebanleitungen
> Deutsch
Entfernen oder Ersetzen des
Antriebs
1. Heben Sie die Lasche an und
rotieren Sie die zwei Flügel
gegen den Uhrzeigersinn und
nehmen Sie sie aus.
2. Zum Einbauen stellen Sie zuerst
sicher, dass der O-Ring richtig
liegt. Tragen Sie auf den O-Ring
eine dünne Schicht pflanzliches
oder Mineralöl, richten Sie die
zwei Nocken auf der breiteren
Seite des Antriebs mit Hilfe der
zwei Einschnitte im äußeren
Gehäuse aus. Drücken und
drehen Sie sie im Uhrzeigersinn.
Um sicher zu stellen, dass der
Antrieb richtig liegt, drehen Sie
die Flügel gegen den
Uhrzeigersinn, ohne die Lasche
anzuheben. Der Einsatz sollte
auf seiner Stelle bleiben.
1.
Die Zunge heben
3.
Montieren
2.
Entfernen
Dichtung
1.
2. 3.

11
Übersetzung der Original-Betriebanleitungen
> Deutsch
Gewindeauslauf einbauen:
Nicht vormontiertes Zubehör
1. Installieren Sie die richtige
Schlauchtülle gerade oder unter
einem Winkel von 90° in die ¾"
Anschlussmutter. Legen Sie die
Dichtung danach in die
Anschlussmutter.
2. Bauen Sie die Schlauchklemme auf
die Auslaufleitung und die Leitung
an die Schlauchtülle. Ziehen Sie die
Schlauchklemme sicher an.
3. Drehen Sie die vormontierte Verb-
indungsmutter an den Auslaufstut-
zen der Pumpe und bringen Sie
die Verbindungsmutter in Stellung.
Ziehen Sie die Baugruppe nach
dem Anziehen mit der Hand noch
um ¼ Drehung an.
Vormontiertes Zubehör
1. Installieren Sie die Schlauchklem-
me lose an die Auslaufleitung. In-
stallieren Sie den Schlauch an die
Schlauchtülle und bringen Sie ihn
bei Bedarf in die richtige Stellung.
Ziehen Sie die Schlauchklemme
sicher an.
2. Überprüfen Sie die Spannung der
Verbindungsmutter.
Gewindemuttern brauchen
keine mechanische Anziehung.
Nicht zu stark anziehen,
ansonsten besteht die Gefahr
von Beschädigungen.
Dichtmittel für Seeanwendungen
sind nicht nötig, überprüfen Sie
regelmäßig die Dichtheit.

12 Traduction du manuel d'instruction d'origine
> Français
Pompes de cale Low Boy
Pompes surbaissées conçues
pour montage et démontage facile
dans des parties de cale exigües.
Parfaites pour des bateaux avec
des pompes de cale montées sous
les moteurs à bord ou I/O. De type
cartouche amovible.
500-1000 GPH: Facile à installer.
Orifice de refoulement Dura-Port
pour éliminer les fissures de cont-
raintes causées par des brides trop
serrées. Les pompes comprennent
un Dura-Port droit ainsi qu’un autre
en angle doux de 90° de même
qu’un clapet de non-retour.
Longueur max: 146 mm – 5.75"
Largeur: 81 mm – 3.2"
Hauteur: 72 mm – 2.82"
Calibre de fil: 1.3 mm2– 16 GA
Instructions d’Installation
1. Montez la pompe au point le plus
bas de la cale.
1. Choisissez un point d’où l’eau
de cale doit être pompée vers
l’extérieur, à au moins 1 pied
au-dessus de la ligne de flottai-
son et à la distance la plus courte
de la pompe.
500-1000 GPH: Installez un
passe-coque de 19 mm (¾”).
1250 GPH: Installez un
passe-coque de 28 mm (1 ⅛").
La pompe peut être montée
horizontalement ou verticalement,
toutefois la pompe n’est pas
obligée à être installées dans la
partie inférieure de la cale.
Câbler la pompe
1. Raccordez le fil brun de la
pompe à la borne positive (+)
protégée par un fusible de la
batterie.
2. Raccordez le fil noir de la
pompe à la borne négative (-)
de la batterie.
3. Ne dénudez aucun fil de plus de
3”et maintenez tous les
raccordements au-dessus des
niveaux d’eau, maintenez tous
les raccordements en position
élevée et sèches. Une bande
isolante/liquide pour usage
électrique de type marine est
recommandée pour isoler les
terminaisons des fils libres.
Une épissure noyée annulera la
garantie.
4. Protégez par fusible de 5A
toutes les pompes de type
cartouche.
5. Ne pas faire fonctionner la
pompe à sec durant plus de
10 secondes.
6. Si vous utilisez un interrupteur
à flotteur relié à cette pompe,
assurez-vous que l’interrupteur
à flotteur est placé plus haut
que le niveau de la turbine de la
pompe pour garantir un
déclenchement correct de la
pompe.

13
Traduction du manuel d'instruction d'origine
> Français
Pour enlever ou remplacer la
cartouche d’entraînement
1. Levez l’onglet et faites tourner
les deux ailettes dans le sens
contraire des aiguilles d’une
montre et sortez la cartouche.
2. Pour la réinstaller, assurez-
vous premièrement que le joint
torique est correctement placé.
Enduisez le joint torique d’une
légère couche d’huile végétale
ou minérale, ensuite alignez les
deux cames sur les deux côtés
de la cartouche avec les deux
fentes dans le carter extérieur
Appuyez vers le bas et tournez
dans le sens des aiguilles d’une
montre. Pour vous assurez que
la cartouches est bien placée,
tournez les ailettes en sens
contraire des aiguilles d’une
montre sans lever l’onglet. La
cartouche doit rester en place.
1.
Soulever la languette
3.
Remonter
2.
Enlever
Joint
1.
2.
3.

14 Traduction du manuel d'instruction d'origine
> Français
Instructions d’Installation du
Refoulement Fileté:
Accessoires démontés
1. Installez la pièce de scellement
appropriée, droite ou à 90° dans
l’écrou de raccordement de
¾". Placez ensuite la rondelle
d’étanchéité dans l’écrou de
raccordement.
2. Installez sans serrage la bride du
tuyau et installez le tuyau sur la
pièce de scellement. Serrez la
bride du tuyau de manière sûre.
3. Vissez l’écrou de raccordement
assemblé sur l’orifice de refoule-
ment de la pompe, positionnez le
tuyau et serrez l’écrou de
raccordement. Serrez
l’assemblage de ¼ de tour à la
main.
Accessoires pré assemblés
1. Installez sans serrage la bride
du tuyau et installez le tuyau sur
la pièce de scellement. Installez
le tuyau sur la pièce de scel-
lement et positionnez-le comme
nécessaire Serrez la bride du
tuyau de manière sûre.
2. Contrôlez le serrage de l’écrou
de raccordement.
Les écrous filetés ne né-
cessitent pas de serrage
mécanique. Ne serrez pas
trop, des dommages peuvent
apparaître.
Les étanchéités de type marine ne
sont pas nécessaires, des
contrôles périodiques du serrage
sont par contre recommandés.

15
Traducción de instrucciones originales
> Español
Bomba de sentina Low Boy
Bomba de bajo perfil diseñada para
un montaje y desmontaje fácil en
zonas de sentina estrechas. Perfecta
para embarcaciones con bombas
de sentina montadas bajo motores
a bordo o I/O. Estilo de cartucho
extraíble. 500-1000 GPH: Puertos
de descarga Dura-Port fáciles de
instalar para eliminar las grietas
provocadas por abrazaderas para
mangueras demasiado apretadas.
Las bombas incluyen tanto un codo
fino recto y de 90º Dura-Port como
una válvula reguladora extraíble.
Longitud máxima: 146 mm – 5.75"
Grosor: 81 mm – 3.2"
Altura: 72 mm – 2.82"
Tamaño del cable: 1.3 mm2– 16 GA
Instrucciones de instalación
1. Monte la bomba en el punto más
bajo de la sentina.
2. Seleccione un punto en el que
el agua de la sentina se va a
bombear por la borda, al menos
1 pie por encima de la línea de
flotación y a la distancia más
corta desde la bomba.
500-1000 GPH: Instale un
accesorio de 19 mm (¾”) atrave-
sando el casco.
1250 GPH: Instale un accesorio
de 28 mm (1 ⅛") atravesando
el casco. La bomba puede
montarse de forma horizontal o
vertical, sin embargo ésta nece-
sita ser instalada en la parte más
baja de la sentina.
Cableado eléctrico de la
bomba
1. Conecte el cable marrón de la
bomba al polo positive (+) de
la batería.
2. Conecte el cable negro que
sale de la bomba al polo nega-
tivo (-) de la batería.
3. No corte el aislamiento de los
cables más de 3” y mantenga
todas las conexiones por enci-
ma del nivel del agua. Mantenga
las conexiones en alto y secas.
Se recomienda utilizar cinta
eléctrica con sellante/líquido
de grado marino para sellar las
terminaciones sueltas de los
cables. Un empalme sumergido
hará que la garantía se anule.
4. Instale fusibles en todas las
bombas de tipo cartucho a 5A.
5. No deje que la bomba funcione
en seco durante más de 10
segundos.
6. Si está utilizando un interrup-
tor de flotador junto con esta
bomba, asegúrese de que el
interruptor de flotador está más
alto que el nivel del impulsor de
la bomba para asegurar un cor-
recto apagado de la bomba.
Para quitar o sustituir el cartu-

16 Traducción de instrucciones originales
> Español
cho eléctrico
1. Levante la lengüeta, gire las dos
aletas en sentido contrario a las
agujas del reloj y quítelo.
2. Para volver a instalarlo, primero
asegúrese de que la anilla en
O está bien colocada. Cubra
la anilla en O con una fina capa
de aceite vegetal o mineral,
después alinee las dos levas en
el lado más pálido del cartucho
de electricidad con las dos
ranuras en la carcasa exterior.
Presione hacia abajo y gire en el
sentido de las agujas del reloj.
Para asegurarse de que el car-
tucho de electricidad está bien
colocado, gire las dos aletas en
el sentido contrario a las agujas
del reloj sin levantar la lengüeta.
El cartucho debería permanecer
en su sitio.
1.
Levantar la lengüeta
3.
Montrar
2.
Quitar
Junta
1.
2.
3.

17
Traducción de instrucciones originales
> Español
Instrucciones de instalación
para la descarga con rosca:
Dispositivos no ensamblados
1. Instale el dispositivo de lengüe-
tas en flecha adecuado recto o
en 90º en la tuerca conectora
de ¾". Coloque la arandela de
sellado en la tuerca conectora
después de ello.
2. Instale la abrazadera para tubos
holgadamente en la tubería de
descarga e instale la tubería en el
dispositivo de lengüetas en flecha.
Apriete la abrazadera de la tubería.
3. Enrosque la tuerca conec-
tora montada en el puerto de
descarga de la bomba, coloque
la tubería y apriete la tuerca
conectora. Apriete el ensam-
blaje ¼ de vuelta más del ajuste
con la mano.
Dispositivos pre-ensamblados
1. Instale la abrazadera de la tube-
ría holgadamente en la tubería
de descarga. Instale la tubería
en el dispositivo de lengüetas
en flecha y colóquelo como sea
necesario. Apriete la abraza-
dera de la tubería.
2. Compruebe el ajuste de la
tuerca conectora.
Las tuercas de rosca no
necesitan un ajuste mecánico.
No apriete demasiado, podría
provocar daños.
No se necesitan sellantes de tipo
marino, se recomienda una revisión
periódica para comprobar los
ajustes.
3.
Montrar

18 Traduzione delle istruzioni originali
> Italiano
Pompa di Sentina Low Boy
Pompa a basso profilo proget-
tata per una facilità di montaggio
e smontaggio in aree di sentina
ridotte. Perfetta per imbarcazioni
con pompe di sentina montate
sotto l’entrobordo o motori I/O.
Modello con cartuccia rimovibile.
500-1000 GPH: Porte di scarico
Dura-Port semplici da installare
per eliminare rotture causate da
fascette serra tubo troppo strette.
La pompa comprende sia un
raccordo Dura-Port a gomito dritto
sia uno a 90° e una valvola di
controllo rimovibile.
Lunghezza
massima: 146 mm – 5.75"
Profondità: 81 mm – 3.2"
Altezza: 72 mm – 2.82"
Dimensione
del cavo: 1.3 mm2– 16 GA
Istruzioni d’installazione
1. Montare la pompa nel punto più
basso della sentina.
2. Scegliere un punto in cui l'acqua
di sentina dovrà essere pompata
fuoribordo, almeno 1 piede al di
sopra della linea dell’acqua e alla
minore distanza possibile dalla
pompa.
500-1000 GPH: Installare attra-
verso uno scafo da 19 mm (¾”).
1250 GPH: Installare attraverso
uno scafo da 28 mm (1 ⅛").
La pompa può essere montata
orizzontalmente o verticalmente,
e comunque nella parte inferiore
della sentina.
Collegamento della pompa
1. Collegare il cavo marrone della
pompa all'estremità positiva do-
tata di fusibile (+) della batteria.
2. Collegare il cavo nero della
pompa all'estremità negativa (-)
della batteria.
3. Non tagliare nessun cavo più di
3” e mantenere tutti i collega-
menti sopra il livello dell’acqua,
tenere i cavi in alto e asciutti.
Si raccomanda di utilizzare un
nastro elettrico liquido/sigil-
lante di tipo nautico per unire
le estremità libere dei cavi.
Qualsiasi collegamento sotto il
livello dell’acqua renderà nulla la
garanzia.
4. Dotare tutte le pompe modello
cartuccia di un fusibile da 5A.
5. Non avviare la pompa a secco
per più di 10 secondi.
6. In caso di utilizzo di un interrut-
tore galleggiante con questa
pompa, assicurarsi che esso sia
più alto del livello della ventola
della pompa in modo da as-
sicurare il corretto spegnimento
della stessa.

19
Traduzione delle istruzioni originali
> Italiano
Togliere o sostituire le
cartucce di alimentazione
1. Alzare la linguetta, ruotare le
due alette in senso antiorario e
far scorrere fuori la cartuccia.
2. Per reinstallarla, assicurarsi
prima di tutto che l’anello a O
sia adeguatamente posizionato.
Rivestire l’anello a O con un
sottile strato di olio vege-
tale o minerale, poi allineare
le due camme su entrambe i
lati dalla cartuccia di alimen-
tazione con le due scanala-
ture nell'alloggiamento esterno.
Premere verso il basso e ruotare
in senso orario. Per assicurarsi
che la cartuccia di alimentazione
sia adeguatamente posizio-
nata, ruotare le alette in senso
antiorario senza sollevare la
linguetta. La cartuccia dovrebbe
rimanere al proprio posto.
1.
Levare la linguetta
3.
Rimontare
2.
Rimuovere
Guarnizione
1.
2. 3.

20 Traduzione delle istruzioni originali
> Italiano
Istruzioni per l’installazione
dello scarico filettato:
Accessori smontati
1. Installare l’accessorio a punta
diritto o a 90° nel dado del con-
nettore da ¾". Subito dopo,
posizionare la rondella sigillante
nel dado del connettore.
2. Installare la fascetta serra-tubo
lenta sul tubo di scarico e instal-
lare il tubo sulla punta. Stringere
la fascetta serra-tubo.
3. Far passare il dado del connet-
tore nella porta di scarico della
pompa, posizionare il tubo e
stringere il dado del connettore.
Stringere l’assemblaggio string-
endo a mano ed effettuando una
rotazione di ¼ di giro.
Accessori pre-assemblati
1. Stringere la fascetta serra-tubo
sul tubo di scarico. Installare
il tubo sull’accessorio a punta
e posizionarlo correttamente.
Stringere la fascetta serra-tubo.
2. Controllare di aver stretto il
dado del connettore.
I dadi filettati non devono
essere avvitati meccanica-
mente. Non avvitare troppo
per non causare danni.
Non è necessario utilizzare sigil-
lanti di tipo nautico, si consiglia
di controllare periodicamente
l’avvitatura.
