Johnson NERVION Series User manual

LAVADORA
WASHING MACHINE
LAVE-LINGE
MÁQUINA DE LAVAR
SERIE NERVION
NERVION10
MANUAL
DE INSTRUCCIONES
INSTRUCTION MANUAL
GUIDE D'UTILISATION
MANUAL DE INSTRUÇÕES
Escanee para ver este manual en otros idiomas y actualizaciones
Scan for manual in other languages and further updates
V.
V.3
2
Manuel dans d'autres langues et mis à jour
Manual em outras línguas e actualizações
V.1

V. 1
ES
ÍNDICE
2
2
INSTRUCCIONES DE SEGURIDAD
Instrucciones de seguridad
MANTENIMIENTO
Limpieza y cuidado
Solución de problemas
Especificaciones técnicas
Ficha de producto
GARANTÍA
15
15
18
19
21
23
FUNCIONAMIENTO

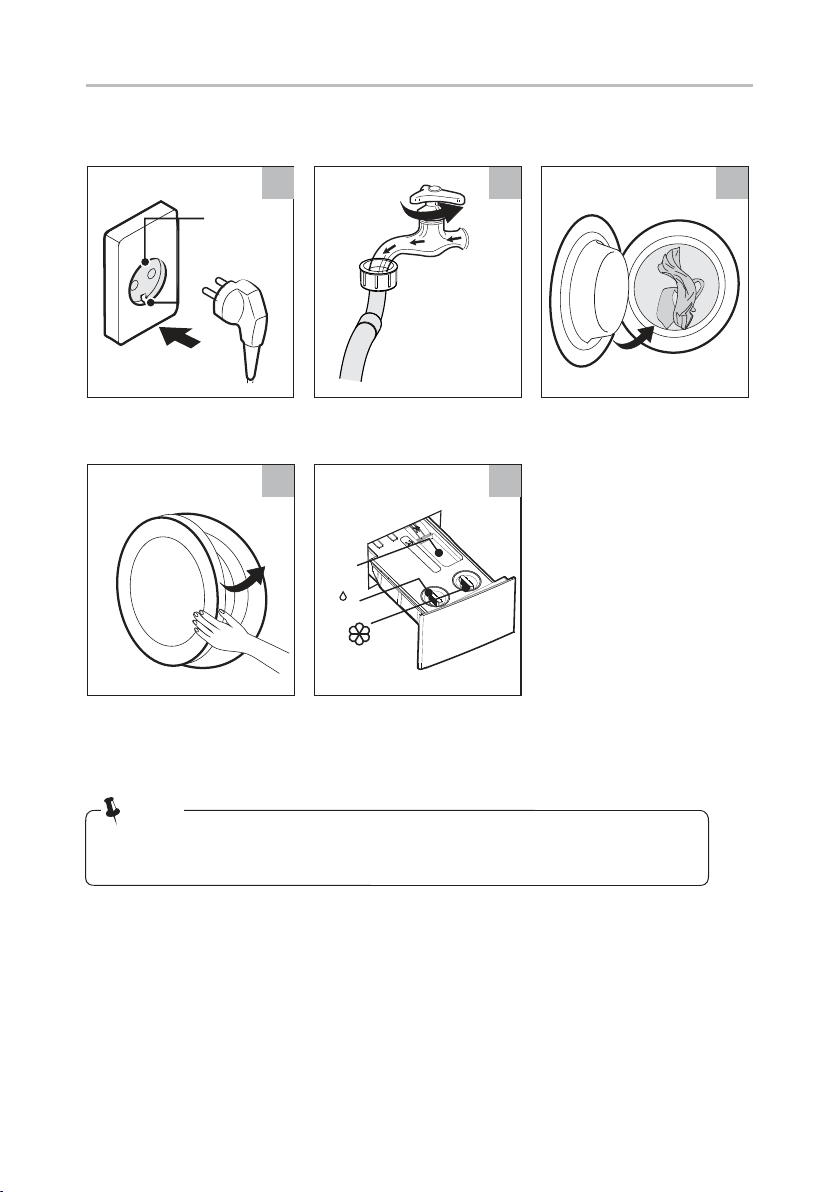

Inicio rápido
Antes de cada lavado

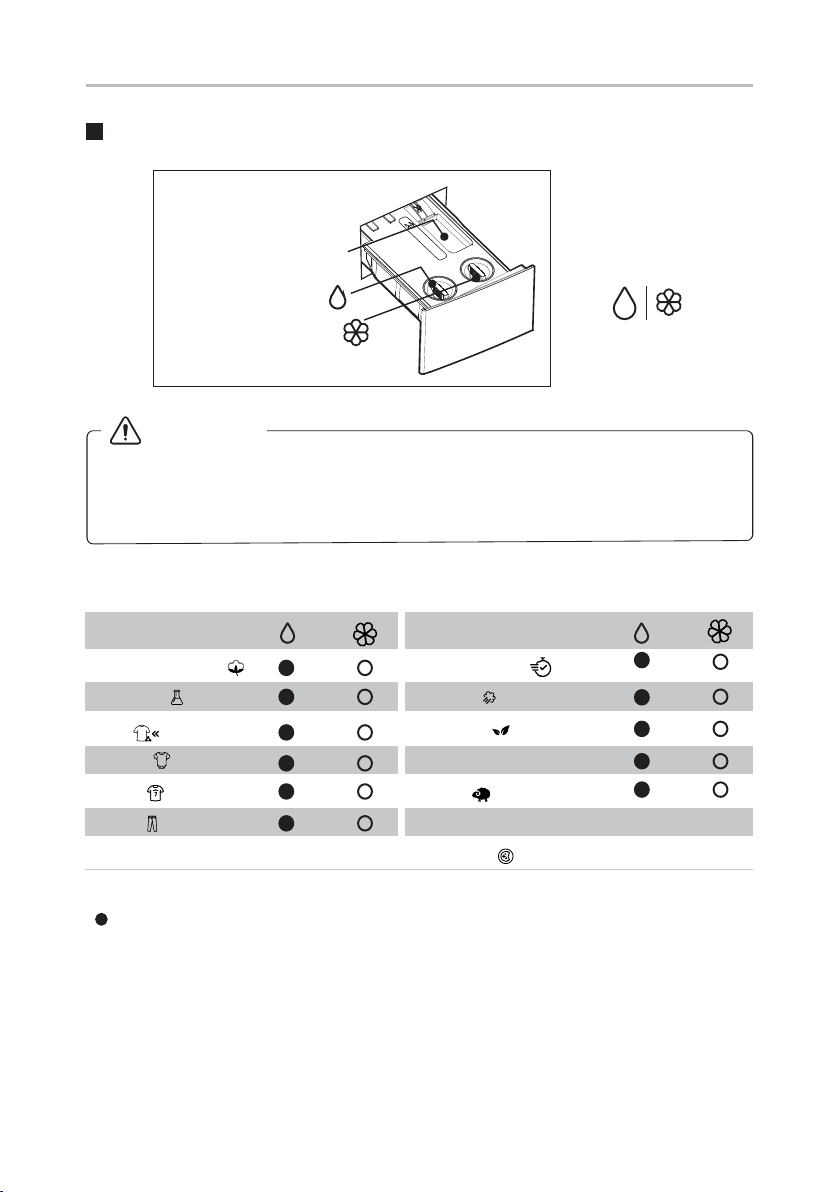

Dispensador de detergente
Panel de control
Programas
Opciones
10
10
11
INSTALACIÓN
Descripción del producto
Instalación
31
31
35
40
37
38
27

Por su seguridad, debe seguir la información de este
manual para minimizar el riesgo de incendio o
explosión, descarga eléctrica y para evitar daños a la
propiedad, lesiones personales o la muerte. No
seguir estas instrucciones invalidará la garantía.
INSTRUCCIONES DE SEGURIDAD
Instrucciones de seguridad
2
USO PREVISTO
Este producto está diseñado para uso doméstico y para textiles en cantidades
adecuadas para el lavado a máquina. Este aparato es solo para uso en interiores. Úselo
solo según estas instrucciones. El aparato no está pensado para uso comercial.
Cualquier otro uso se considera inadecuado y el fabricante no se hace responsable de
ningún daño o lesiones que puedan derivar de él.
1. Zonas de cocina para el personal en tiendas, oficinas y otros entornos de trabajo.
2. Casas de campo.
3. Para clientes de hoteles, moteles y otros entornos de tipo residencial.
4. Ambientes tipo bed&breakfast.
5. Zonas de uso común en pisos o lavanderías de bloques de apartamentos.
Este aparato está diseñado para uso doméstico y similares tales como:
Atención
Esta combinación de símbolo y palabra de advertencia
indica una situación potencialmente peligrosa que, de no
evitarse, puede provocar la muerte o lesiones graves.
Esta combinación de símbolo y palabra de advertencia
indica una situación potencialmente peligrosa que puede
provocar lesiones menores o leves.
Precaución
Esta combinación de símbolo y palabra de advertencia
indica una situación potencialmente peligrosa que puede
resultar en lesiones moderadas o leves o daños a la
propiedad y al medioambiente.
Nota
V.1

INSTRUCCIONES DE SEGURIDAD
3
Descarga eléctrica
Atención
Si el cable de alimentación está dañado, debe
sustituirlo el fabricante, su servicio técnico u otro
profesional igualmente cualificado para evitar riesgos.
Si el aparato está dañado, no debe utilizarse hasta
que el fabricante, su servicio técnico u otro
profesional cualificado lo repare, a riesgo de sufrir
una descarga eléctrica.
El aparato puede ser utilizado por niños a partir de
8 años y personas con capacidades físicas, sensoriales
o mentales reducidas o con falta de experiencia y
conocimiento si han recibido supervisión o instruc-
ciones sobre el uso del aparato de forma segura y
comprenden los peligros que implica. Los niños no
deben jugar con el aparato, y no deben realizar la
limpieza y el mantenimiento del usuario sin super-
visión.
Mantenga a los niños supervisados para que no
jueguen con el aparato.
Los niños menores de 3 años deben ser super-
visados continuamente para asegurarse de que no
jueguen con el aparato.
Compruebe la lavadora antes de cada uso, los
niños y animales pueden subirse a ella.
No se suba ni se siente sobre el aparato.
V.1

INSTRUCCIONES DE SEGURIDAD
4
UBICACIÓN Y ENTORNO DE LA INSTALACIÓN
Guarde todos los detergentes y los productos de
lavado en un lugar seguro, fuera del alcance de los
niños.
No instale el aparato sobre moquetas o alfombras.
Si las aberturas quedan obstruidas la lavadora
podría averiarse.
Mantenga el aparato alejado de fuentes de calor y
de la luz directa del sol para evitar la corrosión de las
partes de plástico y la goma.
No utilice el aparato en ambientes o estancias
húmedas o que contengan gas explosivo o cáustico.
En caso de que haya una fuga de agua o sapilcaduras
que afecten al aparato, deje que se seque al aire libre.
No instale la lavadora detrás de puertas con
cerradura, correderas o puertas que tengan bisagras
en el lado contrario al de la lavadora.
No utilice el aparato en habitaciones con una
temperatura inferior a 5ºC, ya que esto puede causar
daños alguno de sus componentes. Si es inevitable,
asegúrese de drenar el aparato por completo tras
cada uso (consulte "Mantenimiento -Limpieza del
filtro de la bomba de desagüe") para evitar daños
causados por el hielo.
Nunca use sprays o sustancias inflamables cerca del
aparato.
V.1

INSTRUCCIONES DE SEGURIDAD
5
INSTALACIÓN

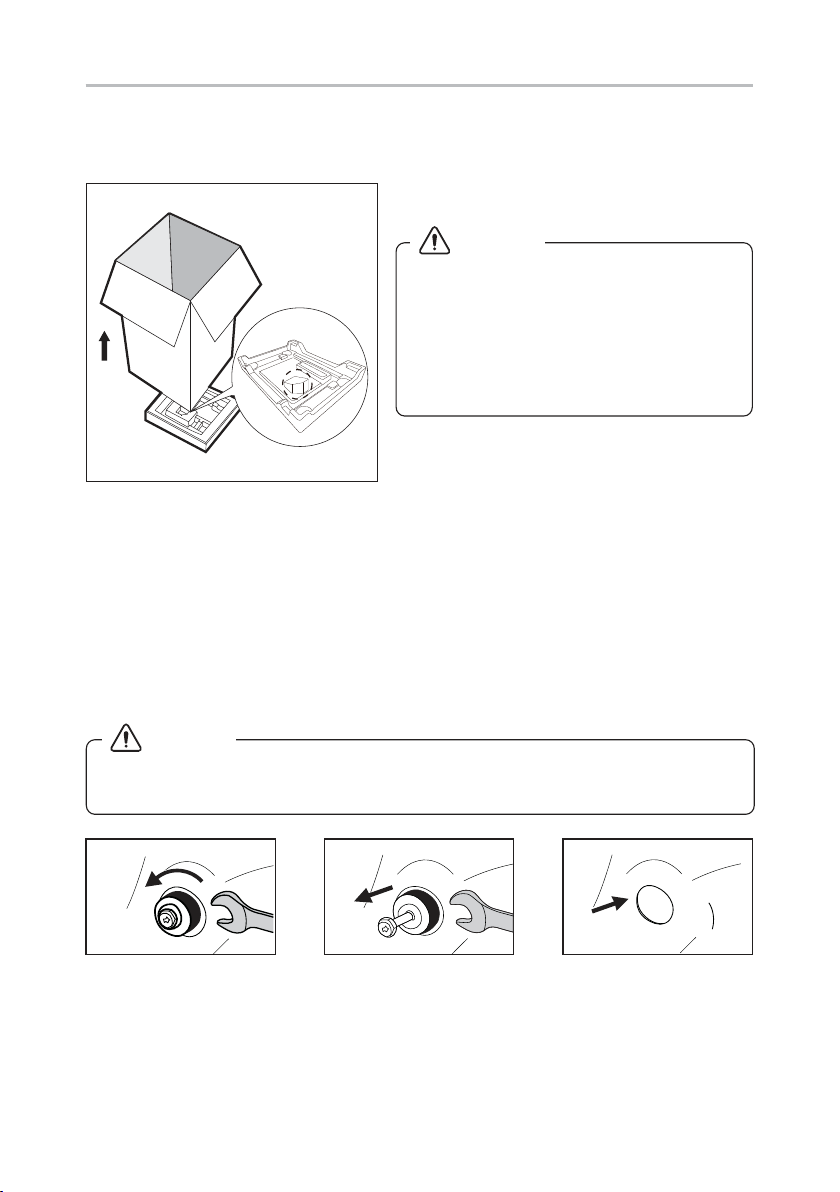

Retire todo el embalaje y los tornillos de transporte
antes de utilizar el aparato o podrían producirse daños
graves.
Este aparato está equipado con una válvula de
entrada única y solo puede conectarse al suministro
de agua fría.
El enchufe de red debe ser accesible tras la insta-
lación.
Antes de lavar prendas por primera vez, ponga en
marcha el aparato en un ciclo sin ropa dentro para
limpiarlo. Antes de usar la lavadora, debe calibrarse.
No coloque objetos muy pesados ni calefactores
sobre el aparato.
Utilice los tubos nuevos que se suministras con el
aparato, no reutilice tubos viejos.
Presión máxima del agua de entrada: 1 MPa. Presión
mínima del agua de entrada 0.05: MPa.
CONEXIÓN ELÉCTRICA
Asegúrese de que el cable de alimentación no
queda atrapado por la lavadora, ya que podría
dañarse.
Conecte el aparato a una toma de corriente con
conexión a tierra protegida por un fusible que
cumpla con los valores de la tabla "Especificaciones
técnicas". La instalación de la toma de tierra debe ser
realizada por un electricista cualificado. Asegúrese de
que la lavadora esté instalada de acuerdo con la
normativa local.
V.1

6
INSTRUCCIONES DE SEGURIDAD
Atención
• No use regletas, enchufes múltiples ni alargaderas.
• El aparato no debe alimentarse mediante un interruptor
externo, como un temporizador, ni conectarse a un circuito
que se encienda y apague habitualmente.
• No desconecte el enchufe de la toma de corriente si hay
gas inflamable cerca.
• Nunca desenchufe el aparato con las manos mojadas.
• No tire con fuerza del cable de alimentación, sujételo por
el enchufe.
• Desconecte el aparato si no está en uso.
Las conexiones de agua y electricidad deben ser
realizadas por un técnico cualificado de acuerdo
con las instrucciones del fabricante y las normas de
seguridad locales.
INSTALACIÓN DE AGUA
Compruebe las conexiones de las tubería de
entrada de agua, la llave de agua y la tubería de
desagüe para detectar posibles problemas debidos a
cambios de presión del agua. Si las conexiones se
aflojan o gotean, cierre la llave de paso y repárela. No
use el aparato antes de comprobar que las tuberías y
conexiones están debidamente instaladas por per-
sonal cualificado.
La puerta de cristal puede calentarse mucho
durante el funcionamiento. Mantenga a niños y
animales alejados del aparato mientras esté en fun-
cionamiento.
Las tuberías de entrada y salida de agua deben
instalarse con seguridad y no deben deteriorarse o
puede dar lugar a fugas de agua.
No retire el filtro de la bomba de desagüe mientras
quede agua en el aparato. Pueden verterse grandes
cantidades de agua que podrían provocarle que-
maduras.
V.1

7
INSTRUCCIONES DE SEGURIDAD
FUNCIONAMIENTO Y MANTENIMIENTO
No utilice nunca disolventes inflamables, explosivos
o tóxicos. No debe utilizarse a modo de detergentes
sustancias como gasolina, alcohol, etc. Utilice
únicamente detergentes adecuados para el lavado a
máquina.
Asegúrese de vaciar todos los bolsillos. Los objetos
afilados y rígidos como monedas, broches, clavos,
tornillos, piedras, etc. pueden causar graves daños a
este aparato.
Retire todos los objetos de los bolsillos, como
mecheros y cerillas.
Enjuague concienzudamente las prendas lavadas a
mano.
No seque artículos sin lavarlas antes.
Las prendas que se hayan manchado de sustancias
como aceite de cocina, acetona, alcohol, gasolina,
queroseno, quitamanchas, aguarrás, cera o quitaceras
deben lavarse en agua caliente con una cantidad extra
de detergente antes de secarse.
Los artículos como la gomaespuma (espuma de
látex), los gorros de ducha, los tejidos impermeables,
los artículos con respaldo de goma y la ropa o las
almohadas con almohadillas de gomaespuma no
deben secarse en el aparato.
Los suavizantes o productos similares, deben
utilizarse según las instrucciones.
La puerta se desbloqueará poco después de finalizar
un ciclo. No intente abrirla a la fuerza.
No cierre la puerta con demasiada fuerza. Si le
resulta difícil cerrar la puerta, compruebe si la ropa
está bien introducida y distribuida.
V.1

8
INSTRUCCIONES DE SEGURIDAD
Desenchufe el aparato y cierre la llave de paso
antes de la limpieza y el mantenimiento, así como
después de cada uso.
No vierta nunca agua sobre el aparato para
limpiarlo, puede provocar una descarga eléctrica.
Las reparaciones solo deben ser realizadas por el
fabricante, su servicio técnico o profesionales
cualificados para evitar riesgos. El fabricante no se
hará responsable de los daños causados por la
intervención de personas no autorizadas.
TRANSPORTE
•Antes del transporte:
Un profesional cualificado debe volver a instalar
los tornillos de transporte.
El agua acumulada debe drenarse de la máquina.
•Este aparato pesa mucho, transpórtelo con
cuidado. No sujete nunca ninguna parte saliente
de la lavadora al levantarla. No utilice la
puerta del aparato como asa de transporte.
V.1

9
INSTRUCCIONES DE SEGURIDAD
V.1
Disposición de eliminación
ELIMINACIÓN: No
elimine este producto
como residuos
municipales sin
clasificar. Es necesario
recoger estos residuos
por separado para un
tratamiento especial.
Según la directiva europea 2012/19/UE de residuos
de aparatos eléctricos y electrónicos (RAEE), los
electrodomésticos no pueden ser arrojados en los
contenedores municipales habituales; tienen que
ser recogidos selectivamente para optimizar la
recuperación y reciclado de los componentes y
materiales que los constituyan y reducir el impacto
en la salud humana y el medio ambiente.
El símbolo del cubo de basura tachado se marca
sobre todos los productos para recordar al consu-
midor la obligación de separarlos para la recogida
selectiva. El consumidor debe contactar con la
autoridad local o con el vendedor para informarse
en relación a la correcta eliminación de su electro-
doméstico.

10
INSTALACIÓN

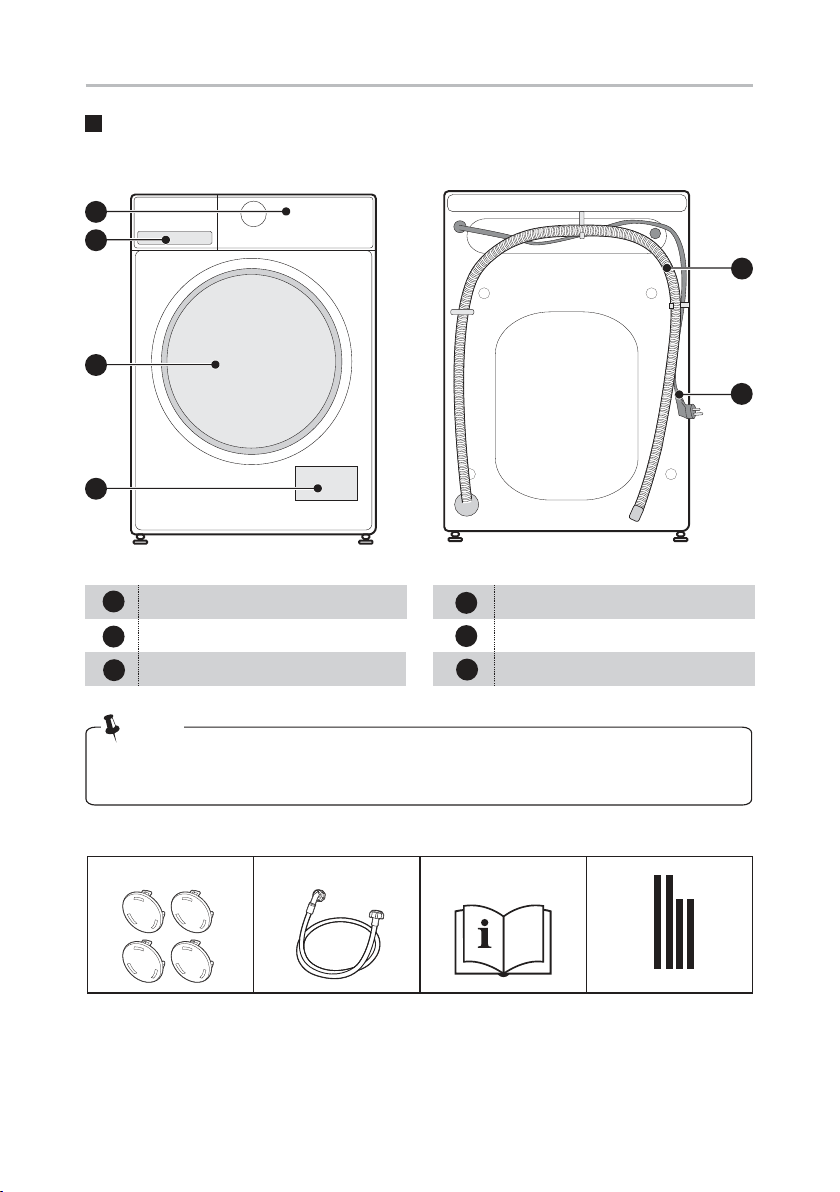

Descripción del producto
1
2
3
4
5
6
1
2
3
4
5
6
Filtro de servicio
Puerta
Surtidor de detergente
Panel de control
Manguera de desagüe
Cable de alimentación
•La ilustración sólo sirve como referencia, refiérase siempre al producto
real como estándar.
Accesorios
4 x tapones 1 x tubo de
entrada de agua
fría
1 x Manual de
instrucciones
Esponjas acúticas
Nota
V.1

Antes de instalar el aparato, debe seleccionarse una ubicación que cumpla con las
siguientes características:
1.Una superficie firme, seca y nivelada.
2.Evite la exposición directa a la luz solar.
3.Buena ventilación.
4.Temperatura ambiente superior a 5ºC.
5.Manténgalo alejado de cualquier fuente de calor, como aparatos de combustión de
carbón o gas.
Área de instalación
11
INSTALACIÓN
Instalación
w
w
W>20mm

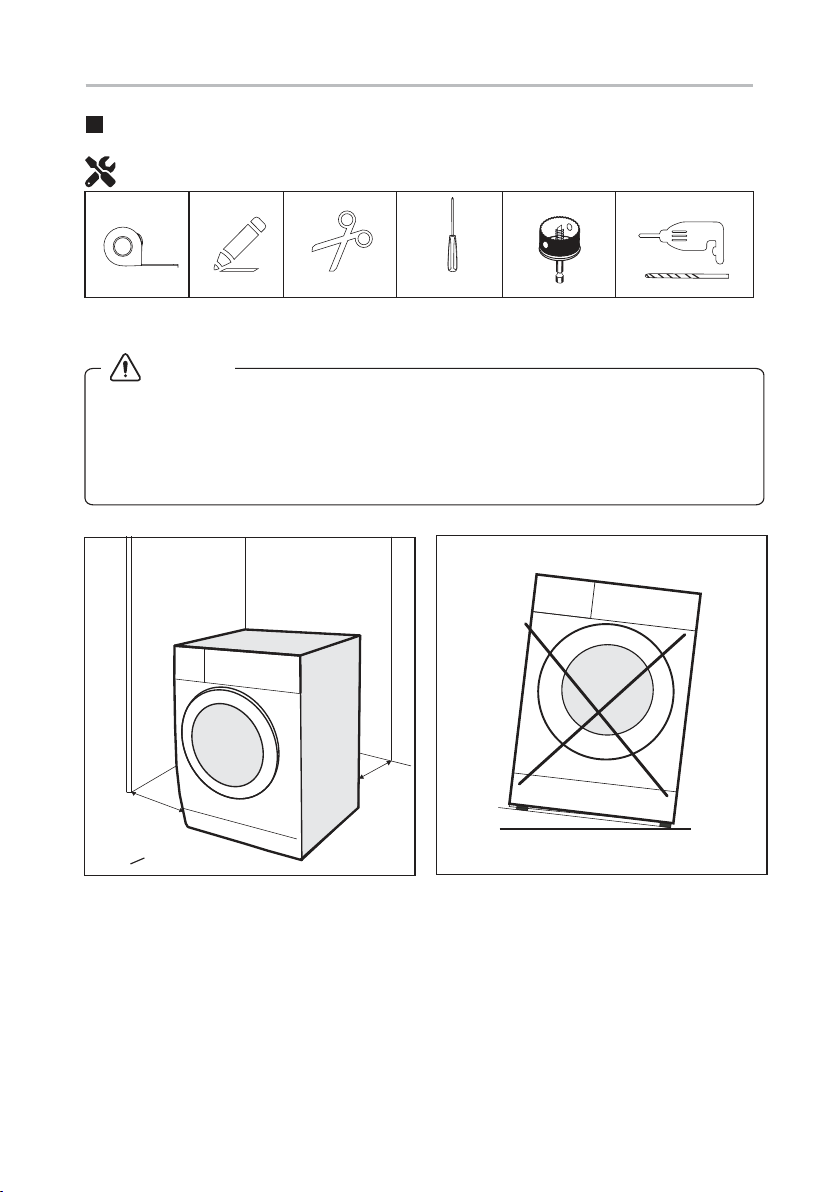

• La estabilidad es importante para evitar que el producto se desplace.
Asegúrese de que la lavadora está nivelada y estable.
• Asegúrese de que el aparato no se apoya sobre el cable de alimentación
• Procure respetar las distancias mínimas de las paredes que se muestran en la
imagen.
Atención
Herramientas necesarias si la instalación la realiza usted mismo (no incluidas)
V.1

INSTALACIÓN
Desembalaje de la lavadora
•El material de embalaje (p. ej.
plásticos, espuma de poliestireno)
puede ser peligroso para los niños.
•Existe riesgo de asfixia. Mantenga
todos los envoltorios fuera del
alcance de los niños.
1. Retire la caja de cartón y el embalaje de poliestireno.
2. Levante la lavadora y retire el embalaje de la base. Asegúrese de que el pequeño
triángulo de espuma (a) se retira junto con el embalaje de la base. Si no es así,
coloque el aparato sobre la superficie lateral y retírela manualmente.
3. Retire la cinta adhesiva que sujeta el cable de alimentación y la manguera de
drenaje.
4. Retire la manguera de entrada del tambor.
Quitar los pernos de transporte
•Retire los tornillos de transporte de la parte trasera antes de utilizar el
producto.
Afloje los 4 tornillos
de transporte con una
llave.
Cierre los
agujeros con las
tapas.
Retire los tornillos y las
arandelas de goma, y
consérvelos para
futuros usos.
12
a
Atención
Aviso
V.1

INSTALACIÓN
13

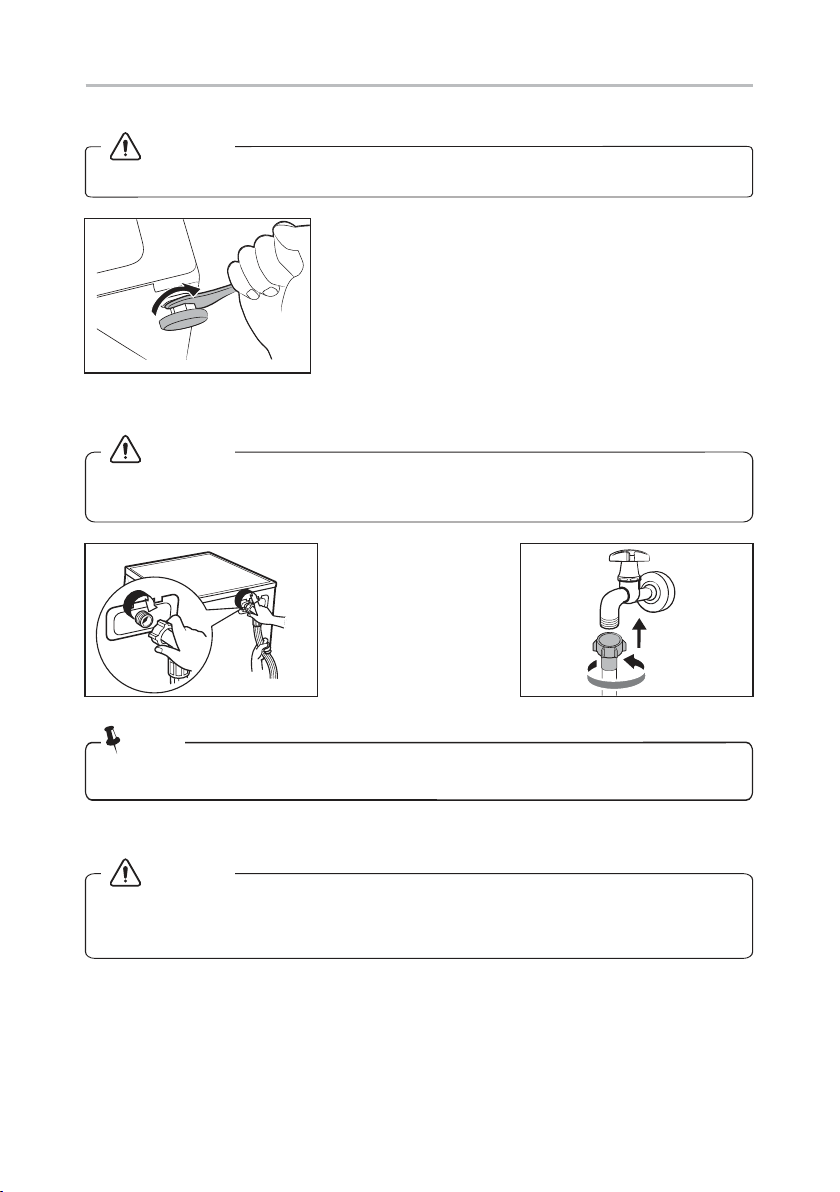

Nivelación de la lavadora
•Debe apretar con firmeza las cuatro tuercas de las patas.
1. Afloje la tuerca de bloqueo.
2. Gire la pata hasta que llegue al suelo.
3. Ajuste las patas y apriete las tuercas con una
llave. Asegúrese de que la lavadora esté
nivelada y estable.
Conectar la tubería de entrada de agua
Para evitar fugas o daños por agua, debe seguir estas instrucciones.
•No tuerza, aplaste ni modifique la tubería de entrada de agua.
Conecte la manguera
de suministro a la
válvula de entrada de
agua y a un grifo con
agua fría como se
indica.
•Realice la conexión manualmente, no utilice herramientas. Compruebe si las
conexiones están bien apretadas.
Tubería de desagüe
•
• No doble ni prolongue la tubería de desagüe.
Colóquela correctamente o puede haber fugas de agua.
No está permitido quitar la hebilla de la tubería de desagüe.
•
Atención
Atención
Atención
Nota
V.1

INSTALACIÓN

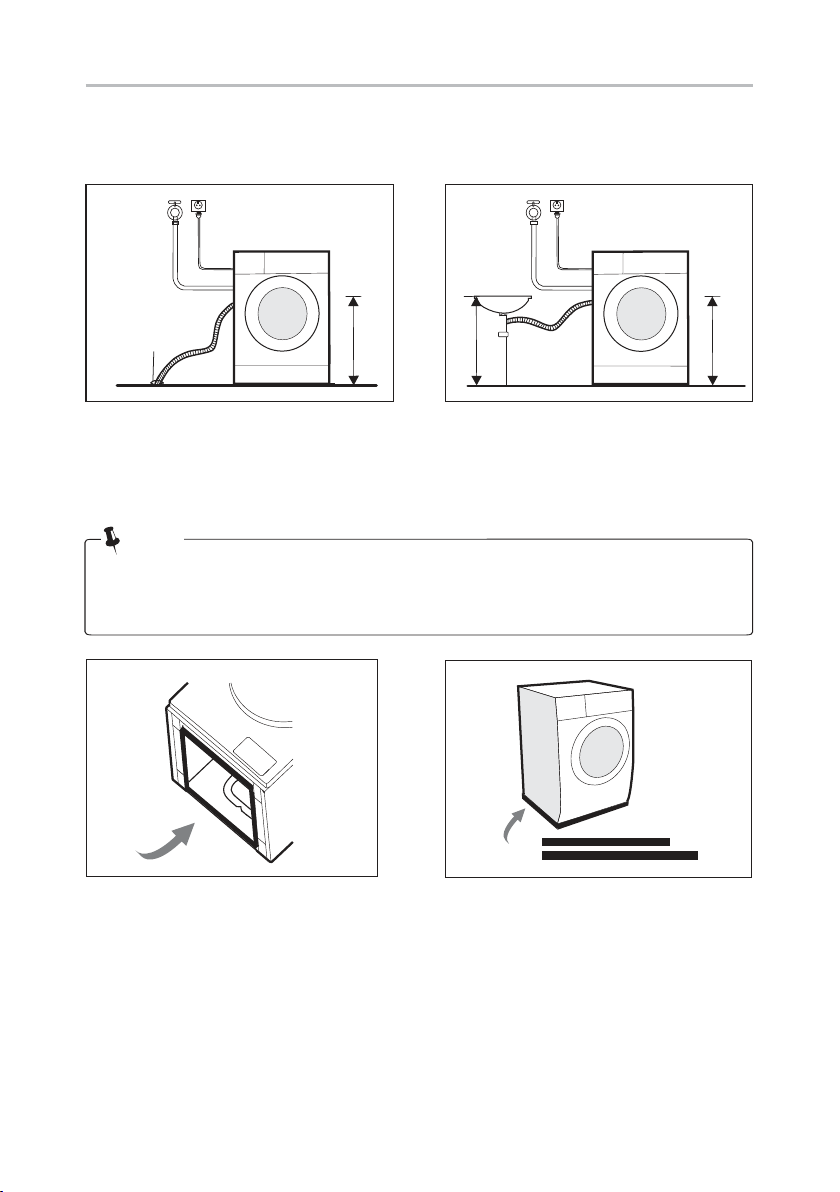

Hay dos formas de conectar el extremo de la tubería de desagüe:
2. Conectarlo a un ramal del desagüe
principal.
100cmMax.Min.60cm100cmMax.
Desagüe
100cmMax.Min.60cm
14
1. Al desagüe principal
• Esponjas acústicas 2x2x1. Coloque la lavadora en el suelo utilizando algún material blando como espuma
otela como protección.
2. Pegue las dos esponjas más largas en los bordes inferiores más largos y las dos
esponjas más cortas en los bordes más cortos.
Nota
V.1
Asegúrese de montar las esponjas acústicas, que pueden reducir eficazmente
el ruido causado por la máquina mientras trabaja, con el fin de
proporcionarle un entorno de vida más tranquilo y silencioso.

4. Pulse para poner en marcha la lavadora. Al principio se visualiza "---" y después
"***" (3 cifras, por ejemplo, "126") para indicar la velocidad del tambor en tiempo real.
Cuando el número alcanza un valor determinado (deja de cambiar), significa que la
lavadora se ha calibrado correctamente.
•Antes de su uso, asegúrese de que la lavadora está correctamente instalada.
•Este aparato ha sido revisado minuciosamente antes de salir de fábrica. Para
eliminar cualquier agua residual y neutralizar posibles olores, se recomienda
limpiar el aparato antes del primer uso, poniendo en marcha el programa
Algodón/Algodão a 90ºC sin prendas ni detergente.
Inicio rápido
FUNCIONAMIENTO
15
1. Retire todos los accesorios del tambor y cierre la puerta.
2. Conecte el cable de alimentación a la toma de corriente.

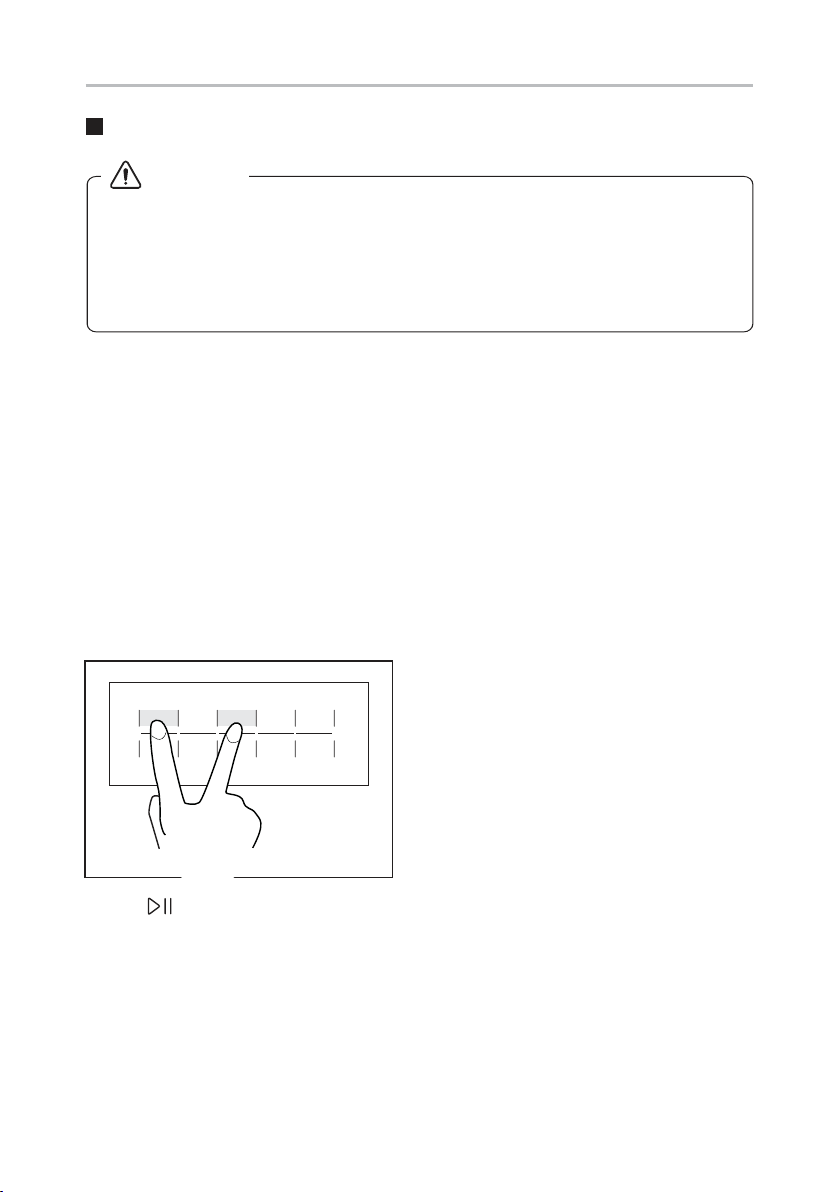

3. Encienda la lavadora y, en los primeros 10 segundos, pulse "Temp." y
"SmartDose" a la vez durante 3 segundos hasta que se muestre "t19".
Calibración
Es recomendable calibrar para obtener los mejores resultados.
El aparato puede detectar la cantidad de carga que se introduce. Esta función
optimizael rendimiento del producto y minimiza el consumo de energía y agua, y
por tanto, ahorra tiempo y dinero al usuario. Por este motivo le sugerimos
calibrarla siguiendo los pasos indicados a continuación:
Precaución
V.1

FUNCIONAMIENTO
1. Antes del lavado
•Debe añadir el detergente en el cajetín I si selecciona el prelavado.
•No introduzca bolas de lavado en el dosificador de detergente.
Abra la llave
de paso
Cargue
Cierre la puerta
Enchufe
Añada detergente
terminal
de tierra
16
123
4
Nota
5
Suavizante
Detergente
Suministro
individual
manual
V.1

FUNCIONAMIENTO
17

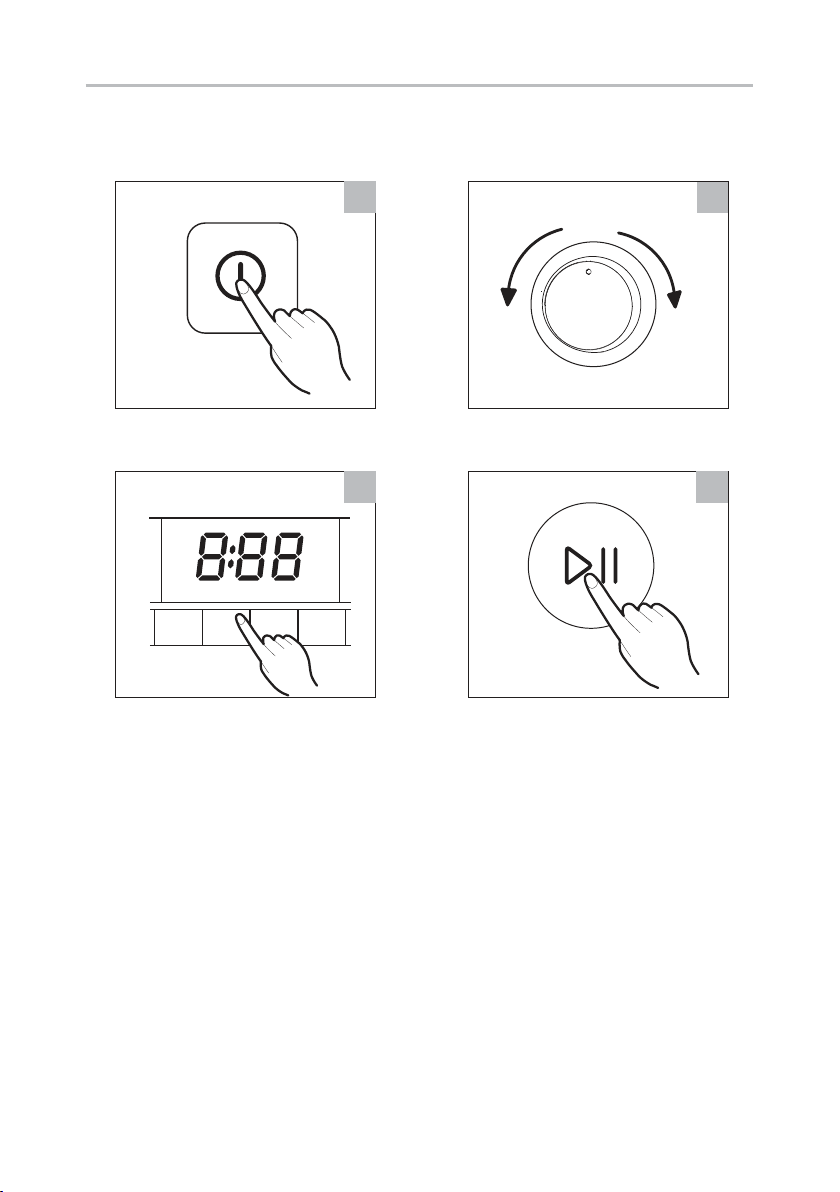

Pulse Inicio/Pausa para
empezar el lavado
3. Después del lavado
Sonará un zumbido y en la pantalla aparece "End".
34
2. Lavado
Encienda
Elija programa
12
Seleccione función o
mantenga la predeterminada
V.1

•No lave o seque productos que hayan estado en contacto con queroseno,
gasolina, alcohol, cera, aceite, pintura y otras sustancias inflamables.
•Lavar una sola prenda puede desequilibrar la lavadora y hacer saltar
alguna alerta. Es recomendable añadir una o dos prendas más para
equilibrar el lavado y centrifugado.
•No lave, centrifugue o seque asientos, alfombrillas o ropa impermeables.
•El rango de temperatura ambiente de funcionamiento de la lavadora debe estar
entre 5-40°C. Si se usa por debajo de 0°C, la válvula de entrada y el sistema de
drenaje pueden dañarse. Si el aparato se instala bajo condiciones muy bajas, debe
cambiarse a una temperatura ambiente normal para asegurar que la tubería de
suministro de agua y de desagüe se descongelan antes del uso.
•Compruebe las etiquetas y las instrucciones del detergente antes del uso. Utilice
detergente sin espuma adecuado para el lavado a máquina.

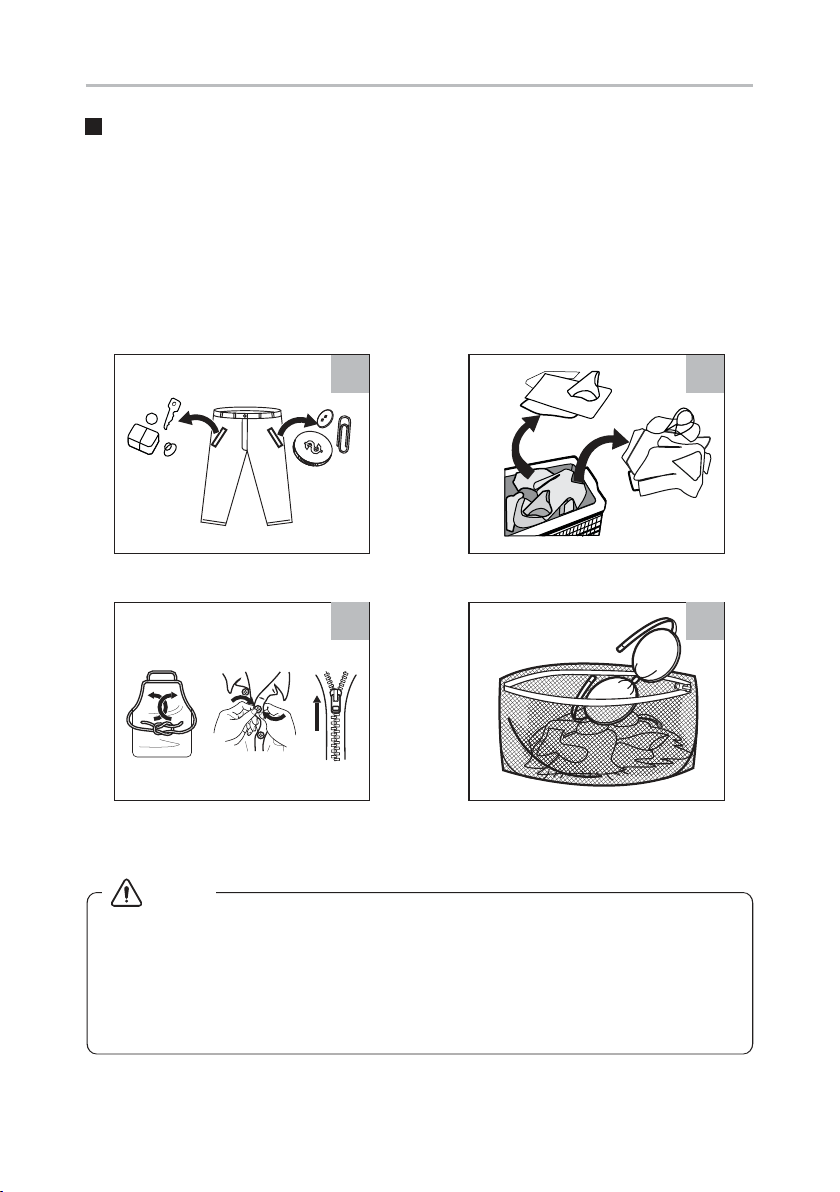

Anude las cintas,
cremalleras y botones
Saque todo lo que haya
en los bolsillos
Ponga las prendas
pequeñas en una funda
Antes de cada lavado
Separe las prendas según su
color y textura
FUNCIONAMIENTO
2
3
18
4
1
Aviso
V.1

Dispensador de detergente
•Es necesario añadir detergente líquido después de seleccionar el prelavado
para las máquinas.
•Si utiliza la opción SmartDose, no es necesario añadir detergente en polvo a
la lavadora. Si es necesario, añádalo manualmente antes de cada lavado.
FUNCIONAMIENTO
19
Precaución
Programa Programa
○Opcional
Necesario
Suavizante
Detergente líquido
Detergente en polvo
Auto
V.1
Algodón/Algodão
Sintéticos
Mix
R. Bebé
Sports
Jeans
Limp. Tambor
20 °C
Solo centrifugado
Lana/Lã
ECO 40-60
VapCare
Express 45'/15'
