Joy Sport C60 User manual

HANDLEIDING
Joy Sport
C60

Importeur Joy Sport:
Fitness-Import
Timmermannsweg 46
5813 A Ysselsteyn (LB)
[email protected]
www.joysport.nl
Geachte klant,
Wij feliciteren u met de aankoop van dit JOY S ORT product.
Tevens wensen wij u veel sportple ier toe met uw goede keu e.
Volg aandachtig de montage handleiding.
Mocht u nog vragen hebben dan helpen wij u graag verder.
Garantie:
De e garantie geldt gedurende 24 maanden voor elke fabricagefout aan uw JOY
S ORT product die door een JOY S ORT dealer werd verkocht.
Wanneer u garantie claimt bied JOY S ORT de mogelijkheid om naar eigen
goeddunken het defecte apparaat of het betreffende onderdeel te herstellen of te
vervangen.
De transportkosten van en naar on e werkplaats worden uitgesloten van de e
garantie, en ijn dus voor rekening van de be itter van het product.
Wanneer u aanspraak wenst te maken op garantie gaat u met het aankoopbewijs
naar de dealer waar u uw product heeft gekocht.
De dealer al uw claim dan verder afhandelen.
Garantie uitsluitingen:
De garantie geldt niet voor: de normale slijtage, de gevolgen van een ondeskundige
handeling, of beschadiging door de koper of door derden elf, en defecten die aan
extreme omstandigheden te wijten ijn.
De garantie kan ook niet worden geclaimd wanneer de originele constructie of
uitrusting werd gewij igd, of wanneer geen originele JOY S ORT onderdelen voor
de reparatie werden gebruikt.
De fabrikant kan niet verantwoordelijk gesteld worden voor schade, verlies of kosten,
direct of indirect ten gevolg van gebruik van dit apparaat.
Fitness-Import
Timmermannsweg 46
5813 A Ysselsteyn (LB)
[email protected]
www.joysport.nl

Montage stap #1
1. Monteer de voor stabilisator (E) op het hoofdframe (G) en gebruik hiervoor de 2 bouten
(S-10), 2 gebogen ringen (S-1), en 2 moeren (S-2).
2. Monteer de achter stabilisator (F) op het hoofdframe (G) en gebruik hiervoor de 2 bouten
(S-10), 2 gebogen ringen (S-1), en 2 moeren (S-2).
3. De crosstrainer kan door middel van de stelknoppen in de achter stabilisator waterpas
gesteld worden.
De transportwieltjes in de voor stabilisator zijn handig om de crosstrainer te verplaatsen.
S-10 Carriage Bolt M8
Box Spanner (1)
S-2 Acorn Nut
for M8 Bolt
S-1 Curved washer for ?8*?19*2T bolt(4)

Montage stap #2
1. Neem de kabel (D-6) uit de stuurstang, vóórdat u de stuurstang monteert.
2. Demonteer eerst de voorgemonteerde schroeven uit de stuurstang.
3. Verbind de bovenste kabel (D-6) met de onderkabel (G-1), let op dat u geen pinnetjes
krom drukt en dat deze kabel goed in elkaar geklikt zit, bij een onjuiste montage kan de
computer niet functioneren.
4. Schuif de afdekkap (G-3) over de stuurstang (D), schuif nu de stuurstang op het hoofdframe (G)
en zet de stuurstang vast met de 4 bouten (D-1) en 4 gebogen ringen (D-2).
5. Monteer de as (G-16) door de stuurstang (D).
Allen Key(1)
Box Spanner (1)

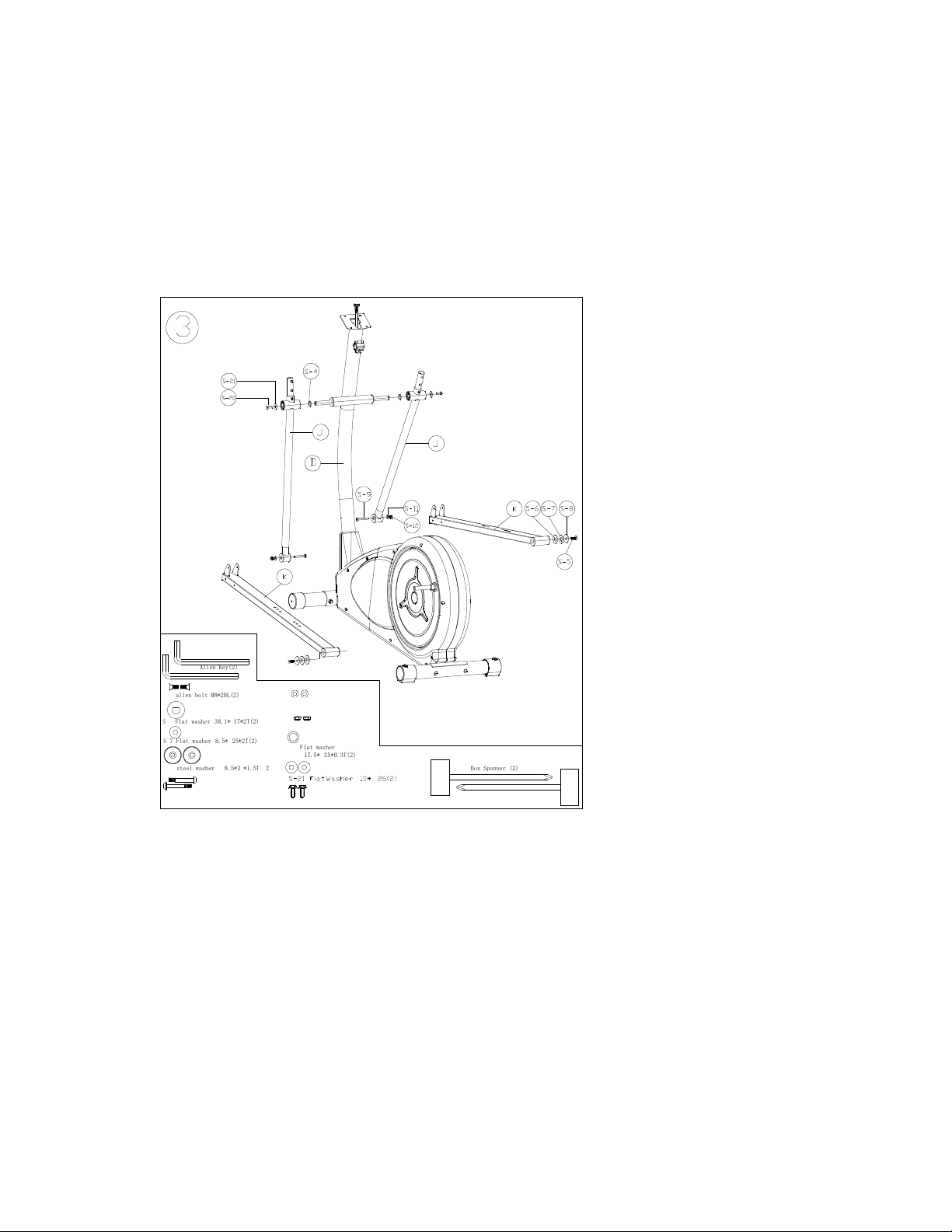

Montage stap #3
1. Monteer de pedaalarmen (K-L, K-R) aan de disc en gebruik hiervoor de platte ringen
(S-6, S-7, S-8) en de bouten (S-5).
2. Schuif de 2 ringen (S-4) over de as van de stuurstang, schuif vervolgens de armen
(JL, JR) over de as en zet het geheel vast met de 2 ringen (S21) en de 2 bouten (S-20).
3. Monteer nu de pedaalarmen (KL + KR) aan de armen (JL + JR), gebruik hiervoor de 2
bouten (S-9), de 2 ringen (S-11) en de 2 moeren (S-12).
S-5
allen bolt M8*20L(2)
Flat washer
? 17.5*? 25*0.3T(2)
S-4
S-12 lock nut for M8 bolt (2)
S-11 Flat Washer for£ p8*
£ p16*1T Blot (2)
¡ @
S7 Flat washer? 8.5*? 25*2T(2)
S-9 Allen Bolt M8xP1.25x55mm (2)
S Flat washer? 38.1*17*2T(2)
steel washer £ p 8.5*3*1.5T2
S-8
Box Spanner (2)
Allen Key(2)
S-20 Hex bolt
(movable handlebar)(2)
£ p £ p

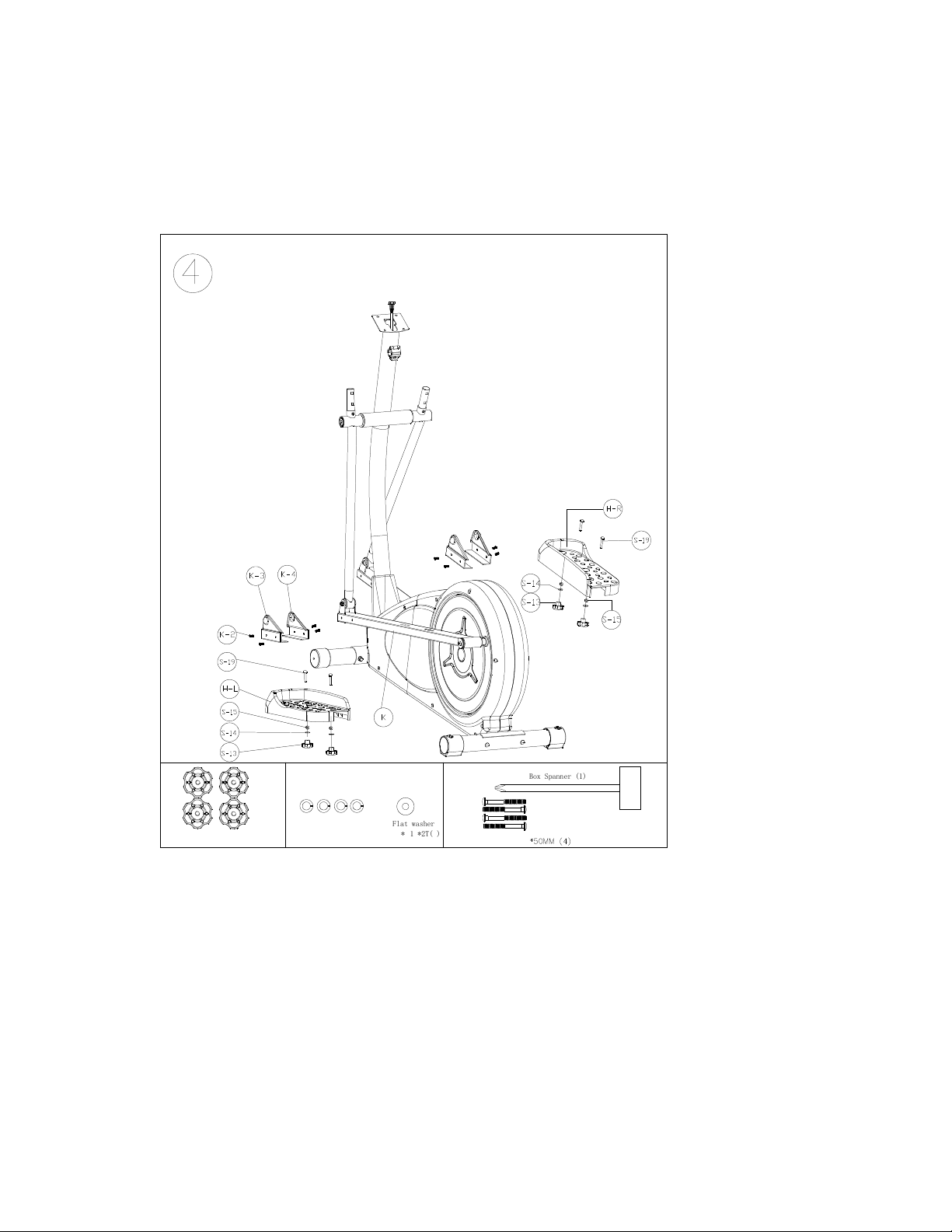

Montage stap #4
1. Monteer de pedalen (H-L, H-R) op de pedaalarmen en zet ze vast met de 4 bouten (S-19),
4 veerringen (S-15), 4 platte ringen (S-14) en de 4 knoppen (S-13).\
Let er op dat zowel de linker als rechter pedaal in dezelfde stand staan.
2. Monteer de afdekking (K3, K4) op de pedaalarmen en gebruik hiervoor de 4 schroeven
(K-2) aan elke zijde.
Spring Washer
?6*2t(4)
S-15
Knob (foot pedal)
M6*P1.0 (4)
S-13
Flat washer
? *? 1*2T()
S-14
Box Spanner (1)
S-19 Carriage Bolt M6

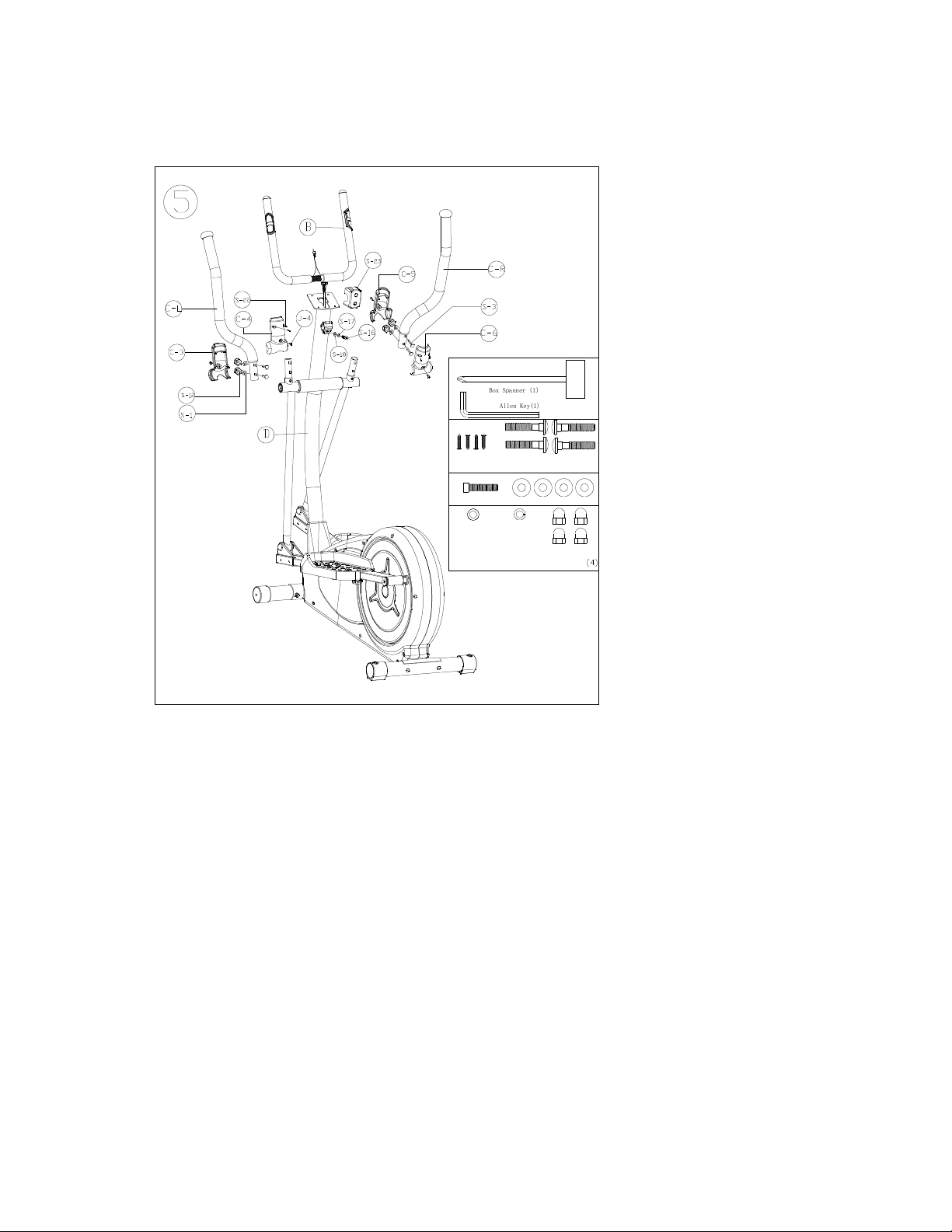

Montage stap #5
1. Monteer het stuur (B) op de stuurstang(D) en zet het stuur vast met de klem op de
stuurstang, gebruik hiervoor de ring (S-18), veerring (S-17) en bout (S-16). Schuif
daarna het kapje (S-23) over de klem.
2. Monteer de bovenarm (C-L, C-R) op de armen en gebruik hiervoor de bouten (S-3),
gebogen ringen (S-1), en moeren (S-12).
3. Monteer de kapjes (C-3, C-4) op de linker arm en gebruik hiervoor de schroeven (S-22).
Doe vervolgens hetzelfde aan de rechterkant met de kapjes (C-5, C-6).
Allen Key(1)
Box Spanner (1)
Allen Bolt M7*P1.0*30L(1)
S-16
S-17
Spring Washer
?7*2t(1)
Regular Washer
?7*1t(1)
S-18
S-3 Carrage Bolt
M8x40mm (4)
S-1 Curved washer for ?8*?19*2T bolt(4)
S-2 Acorn Nut
for M8 Bolt
S-22 Screw
M3*15L(4)

Montage stap #6
1. Steek de kabel die uit de stuurstang komt en de hartslagkabels in de computer (A).
2. Monteer de computer (A) op de stuurstang en gebruik hiervoor de 4 schroeven (A-1).
3. Steek de adapterkabel aan de achterkant in de crosstrainer en vervolgens de adapter in
het stopcontact, de computer zal nu een pieptoon geven en oplichten.
4. Gefeliciteerd! Als u alle stappen zorgvuldig heeft uitgevoerd, is uw crosstrainer nu klaar
voor gebruik.
Box Spanner (1)

Gereedschap & onderdelen legenda

Computer handleiding Joy Sport C60
Functies toetsen:
MODE/ENTER
In stop modus, kunt u alle gegevens instellen (Time, DST,CAL, Pulse, etc).
RESET Druk hierop wanneer in de STOP modus bent, om terug naar het hoofdmenu.
Knop 5 seconden ingedrukt inhouden voor totale reset.
START/STOP Om het systeem te starten en te stoppen.
RECOVERY Druk op deze knop om uw conditiecijfer te zien (Let op: als er geen hartslag is dan kan
uw conditiecijfer niet worden gemeten).
UP Knop om de trainingsweerstand te verhogen of de ingegeven waardes te verhogen.
DOWN Knop om de trainingsweerstand te verlagen of de ingegeven waardes te verlagen.
Stroom inschakelen
Wanneer de stroom ingeschakeld is, piept de computer 1 seconde. Tegelijkertijd licht de display 2
seconden volledig op. Daarna kunt u uw gewenste instellingen en trainingsmethode kiezen.

Ingang trainingsprogram
Bij ingang in trainingsmode, knippert het venster. Druk UP& DOWN om programma te kiezen.
MANUAL→PROGRAM→User program→H.R.C→WATT. Druk ENTER om in modus te komen
Drukt u op START zonder selectie, komt u direct in de manuele modus en start.
PROGRAMMA instellen
In STOP modus, druk P1, P2, P3, ~, P12 om in relevant programma te komen . Of in
de START modus, selecteer programma door te drukken op UP&DOWN om
P0, P02, P03, ~, P12 te kiezen.
PROGRAMMA instel niveau
Kies niveau in start modus.. gebruik ▲/▼om te wijzigen, ▲kan omhoog tot niveau 32,
▼kan omlaag tot 1.
Instellen MANUAL niveau
Stel niveau in in start modus. Druk ▲/▼om niveau te wijzigen. Bij vasthouden langer dan1.5s,
verspringt deze met 2 niveaus per sec en stopt bij loslaten
Wijzigen van waarden (Eg. TIME, DISTANCE, CALORIES, PULSE etc.)
I. Selecteer TIME, DISTANCE, CALORIES, PULSE in Manual mode. gebruik ▲/▼om de
waarde te wijzigen
II. InUser programma, H.R.C, WATT modus, kan alleen tijd ingesteld worden.
II. Gebruik▲/▼om niveau te wijzigen; druk ▲/▼langer dan 1.5s, +/- wijzigt met 8 niveaus
per sec en stopt na loslaten
H.R.C
Bij selecteren H.R.C mode, eerst leeftijd ingeven en bevestigen. Display toont waarde van
Hartslag in samenhang met leeftijd. Bij selecteren van doel, toont venster 100.
Druk ▲/▼om waarde in te stellen(30~230) .
Gebruikersprogramma
In gebruikers PROGRAMMA, druk ▲/▼om niveau in te stellen (elke tijd streep geeft niveau
aan), word getoond in de grafiek. Het zal oplichten na instellen..
When setting, the figures and Letters in LOAD Window displaying to be set. LOAD value flash
WATT
Bij instelling, de WATT waarde licht op bij instellen(waarde=120). druk ▲/▼om WATT waarde
te wijzigen. na Starten, zal het automatisch de waarde aangeven die gebruiker verbruikt.

Stand-by stand
Als geen signaal wordt ontvangen(SENSOR, KEYBOARD, PULSE value display)
gedurende 4 minuten, gaat het systeem in standy-by stand.
Alle ingestelde waarden blijven bewaard. Wanneer weer wordt begonnen, start het systeem
met de laatst ingestelde waarden.
FUNCTION
TIME Display range 0:00~99:99 ; Setting range 0:00~99:00
DISTANCE Display range 0.00~99.99 ; Setting range 0~99.90km
CALORIES Display range 0~9999 ; Setting range 0.00~9990
PULSE Display range P-30~230 ; Setting range 0-30~230
You may use handepulse, or chest belt to check your pulse.
WATT Display range 0~999 ; Setting range 10~350
SPEED 0-99.9KM
RPM 0~999
Let op:
1. Deze computer werkt op een 9V, 1A adapter.

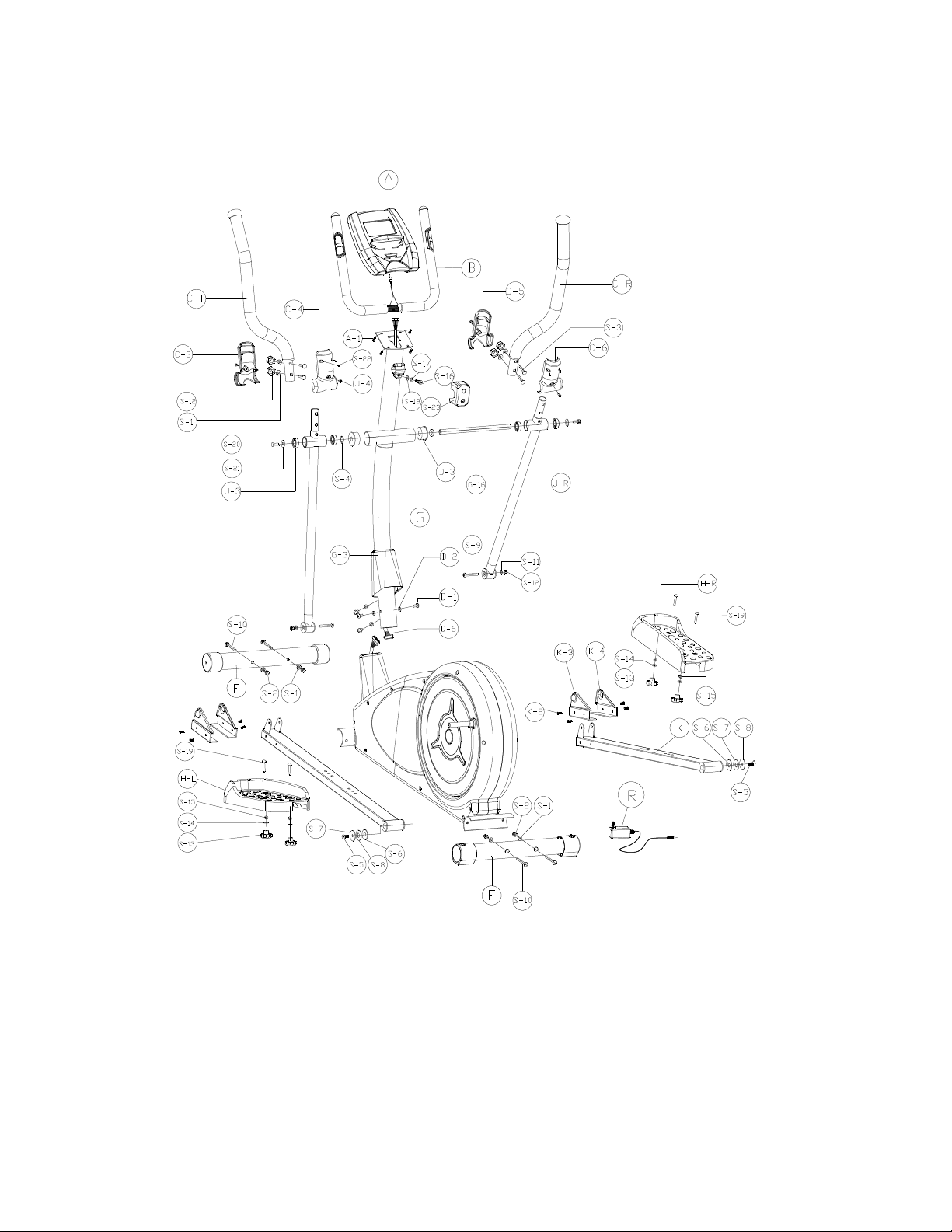

Montage overzicht:

Onderdelenoverzicht:
O

Onderdelenlijst
Nr Beschrijving Aantal
A computer 1
A-1 Schroef 4
B Stuurset 1
B-1 Eindkapje stuur 2
B-2 Foam 2
B-3 Hartslagsensoren 2
B-4 Stuur 1
B-5 Kabel 2
B-6 Schroef 2
C-L Bovenste arm (links) 1
C-R Bovenste arm (rechts) 1
C-1 Eindkapje 2
C-2 Foam 2
C-3 Afdekking (links, voor) 1
C-4 Afdekking (links, achter) 1
C-5 Afdekking (rechts, voor) 1
C-6 Afdekking (rechts, achter) 1
D Stuurstang 1
D-1 Schroef 4
D-2 Ring 4
D-3 Busje 2
D-4 Schroef 2
D-5 Schroef 2
D-6 Bovenste kabel 1
E Voor stabilisator 1
E-1 Transportwieltjes 2
E-2 Schroef 2
F Achter stabilisator 1
F-1 Eindkapjes achter stabilisator 2
F-2 Schroef 2
G Hoofdframe 1
G-1 Onderste kabel 1

G-2 Sensorhouder 1
G-3 Kapje 1
G-4 Schroef 1
G-5 Lager 2
G-6 Ring 1
G-7 Ring 1
G-8 Klem 1
G-9 Aandrijfriem 1
G-10 Moer 2
G-11R Behuizing (rechts) 1
G-11L Behuizing (links) 1
G-12 Schroef 6
G-13 Schroef 8
G-14 Sensorkabel 1
G-16 As 1
H Pedaal(R, L) 2
J Zwemnkarm (R, L) 2
J-1 Bus 4
J-2 Bus 2
J-3 Lager 4
J-4 Schroef 4
K Pedaal arm (R, L) 2
K-1 Kapje 2
K-2 Schroef 8
K-3 Kapje (links) 2
K-4 Kapje (rechts) 2
L As set 1
L-1 Aandrijfwiel 1
L-2 As 1
L-3 Bout 3
L-4 Bus 1
M Kruis (L, R) 2
M-1 Schroef 8
M-2 Ring 8
M-3 Schijf 2

M-4 Kapje 2
N Magneetset 1
N-1 Magneet 1
N-2 Ring 2
N-3 Ring 2
N-4 Bout 2
O Motor 1
P Spanner 1
P-1 Ring 1
P-2 Moer 1
P-3 Ring 2
P-4 Bout 1
P-5 Ring 1
P-6 Bout 1
P-7 Wieltje met lager 1
P-8 Bout 1
P-9 Veer 1
Q Vliegwielset 1
Q-1 Vliegwiel 1
Q-2 Moer 3
Q-3 As 1
Q-4 Ring 1
Q-5 Lager 1
Q-6 Lager 1
Q-7 Bus 1
Q-8 Moer 2
R Adapter 1
S Montageset 1
S-1 Ring 8
S-2 Moer 4
S-3 Bout 4
S-4 Ring 2
S-5 Bout 2
S-6 Ring 2
S-7 Ring 2

S-8 Ring 2
S-9 Schroef 2
S-10 Bout 4
S-11 Ring 2
S-12 Moer 6
S-13 Knop 4
S-14 Ring 4
S-15 Ring 4
S-16 Bout 1
S-17 Ring 1
S-18 Ring 1
S-19 Bout 4
S-20 Schroef 2
S-21 Ring 2
S-22 Schroef 4
S-23 Kapje 1
