Joy Sport CT-6000 User manual

HANDLEIDING
Joy Sport
CT-6000
Gelieve deze handleiding te lezen voor het monteren van uw CT-6000.
Bewaart u deze handleiding goed voor eventuele bijbestellingen van onderdelen.

Joy Sport Importeur
Fitness-Import
Timmermannsweg 46
5813 AP Ysselsteyn (LB)
[email protected]
www.joysport.nl
Geachte klant,
Wij feliciteren u met de aankoop van dit JOY SPORT product.
Tevens wensen wij u veel sportplezier toe met uw goede keuze.
Volg aandachtig de montage handleiding.
Mocht u nog vragen hebben dan helpen wij u graag verder.
Garantie,
Deze garantie geldt gedurende 12 maanden voor elke fabricagefout aan uw JOY SPORT product
die door een gemachtigd JOY SPORT dealer werd verkocht.
Wanneer u garantie claimt bied JOY SPORT de mogelijkheid om naar eigen goeddunken het
defecte apparaat of het betreffende onderdeel te herstellen of te vervangen.
De transportkosten van en naar onze werkplaats worden uitgesloten van deze garantie, en zijn
dus voor rekening van de bezitter van het product.
Wanneer u aanspraak wenst te maken op eventuele garantie gaat u met het aankoopbewijs naar
de dealer waar u uw product heeft gekocht.
De dealer zal uw claim dan verder afhandelen.
Tevens bestaat de mogelijkheid om contact op te nemen met de officiële JOY SPORT importeur.
Garantie uitsluitingen,
De garantie geldt niet voor: de normale slijtage, de gevolgen van een ondeskundige handeling, of
beschadiging door de koper of door derden zelf, en defecten die aan extreme omstandigheden te
wijten zijn.
De garantie kan ook niet worden geclaimd wanneer de originele constructie of uitrusting werd
gewijzigd, of wanneer geen originele JOY SPORT onderdelen voor de reparatie werden gebruikt.
De fabrikant kan niet verantwoordelijk gesteld worden voor schade, verlies of kosten, incidenteel
noch gerelateerd ten gevolge van gebruik van dit apparaat.
Fitness-Import
Timmermannsweg 46
5813 AP Ysselsteyn (LB)
[email protected]
www.joysport.nl

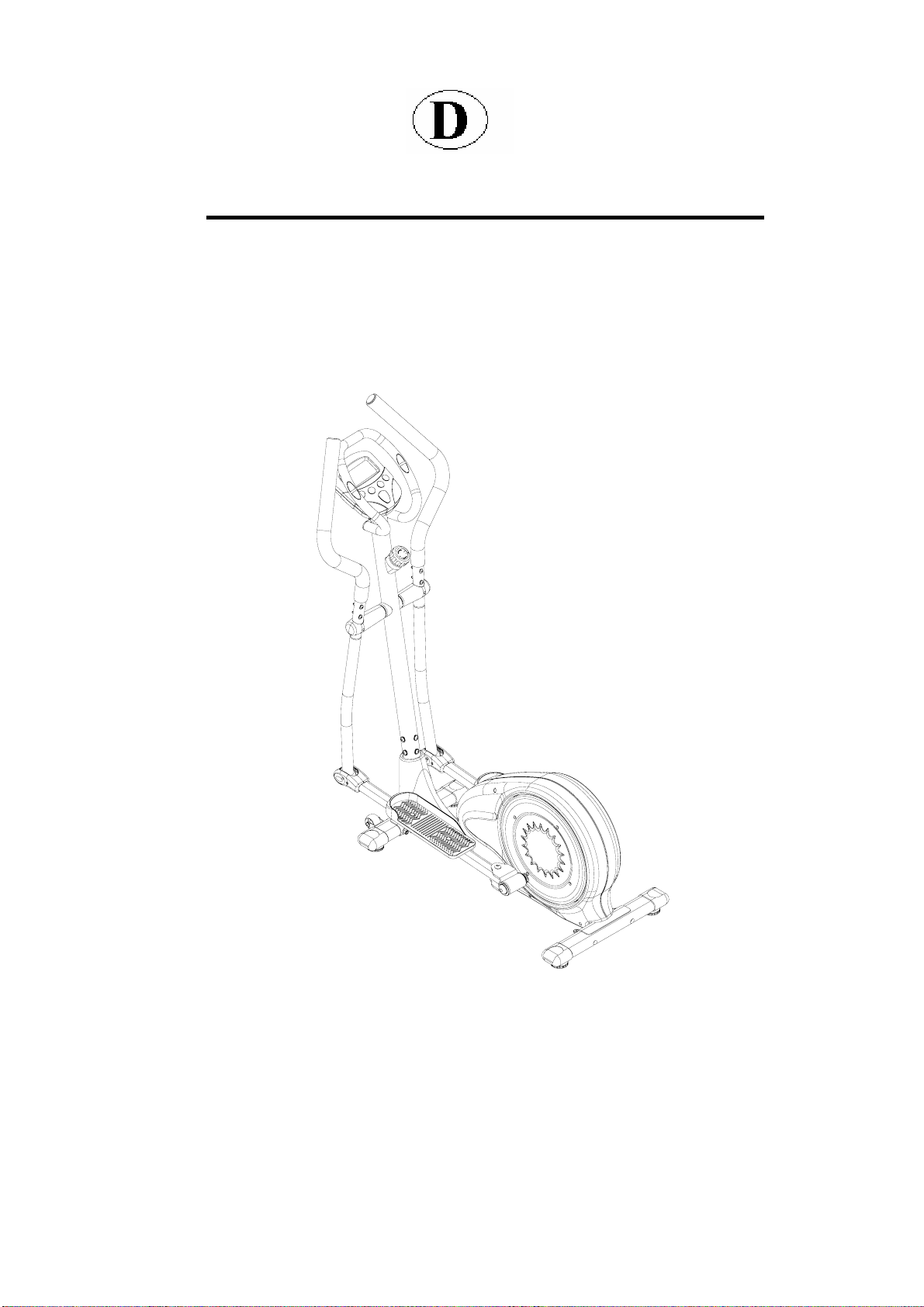

OVERZICHT VAN DE CT-6000
hand bar
u
m
T
l
r e
1.VERPAKKING RECYCLING:
A.u.b.recyclehetmateriaalwatUnietmeernodigheeft.
Recycleallematerialenopdejuisteplaats.
pper swi ng ar m(R)
et er
CD
ower swing arm(R)
i ght pedal t ub
hand pul se
upper swi ng ar m(L)
met er post
front stabilizer
pedal
pedal t ube cover 1
p
lower swing arm(L)
Stuurkolom
Onderste zwenkarm links
Bovenste zwenkarm links
Handgreep hartslag
Onderste zwenkarm rechts
Weerstandknop
Computer
Bovenste zwenkarm rechts
Stuur
edal t ube cover 2
Pedaalarm
Pedaalarm kapje rechts
Pedaalarm kapje links
left pedal tube
r ear st abi l i zer
r i ght body cover
l ef t body cover
t r anspor t at i on wheel
Transportwieltjes Rechste beschermkap
Linkse beschermkap
Linker pedaalarm
Voetpedaal
Voor stabilisator Achter stabilisator

Beneden ziet u een afbeelding met het gereedschap dat u nodig heeft om de CT-600 in elkaar
te zetten. Neemt u even de tijd om de onderdelen die u gaat gebruiken te bekijken!
Alle onderdelen zijn verpakt in een plastic zak. (Zie de afbeelding beneden): (16) M10*92
Bout ,4 Stuks；(11) M10 Gebogen ring ,4 Stuks;(17)M8 Gebogen ring, 4 Stuks;(18)M10
Borgmoer ,4 Stuks；(21) M4*10 Ronde bout, 4 Stuks;(31) M10 Platte ring, 4 Stuks; (32) M8
Borgmoer, 4 Stuks; (26) M10*40 Bout, 4 Stuks; (29) M*45 Inbus bout, 4 Stuks;
Multifunctionele sleutel, 1 Stuk; Inbus sleutel,1 Stuk.
26 29
16
31
17 11
21 32 18
ONDERDELEN OVERZICHT.
90
94
89
76
75
9
30
13
32
42
83
23
5L
5R
1
21
10L
2
16
16
3
28
27
37
75
31
18
11
18
38
21
19
23
17
11
16
16
4
8
7R
17
32
29
7L
17
29
32
6R
6L

- MONTAGE.
Het binnensysteem is al samengesteld. U hoeft slechts de buitenkant in elkaar te
zetten.
Een zak onderdelen met montage gereedschap is ingesloten in de verpakking.
Een vlakke ondergrond is vereist om de CT-6000 in elkaar te zetten.
Let op dat er geen scherpe voorwerpen zich in de nabijheid van het toestel bevinden.

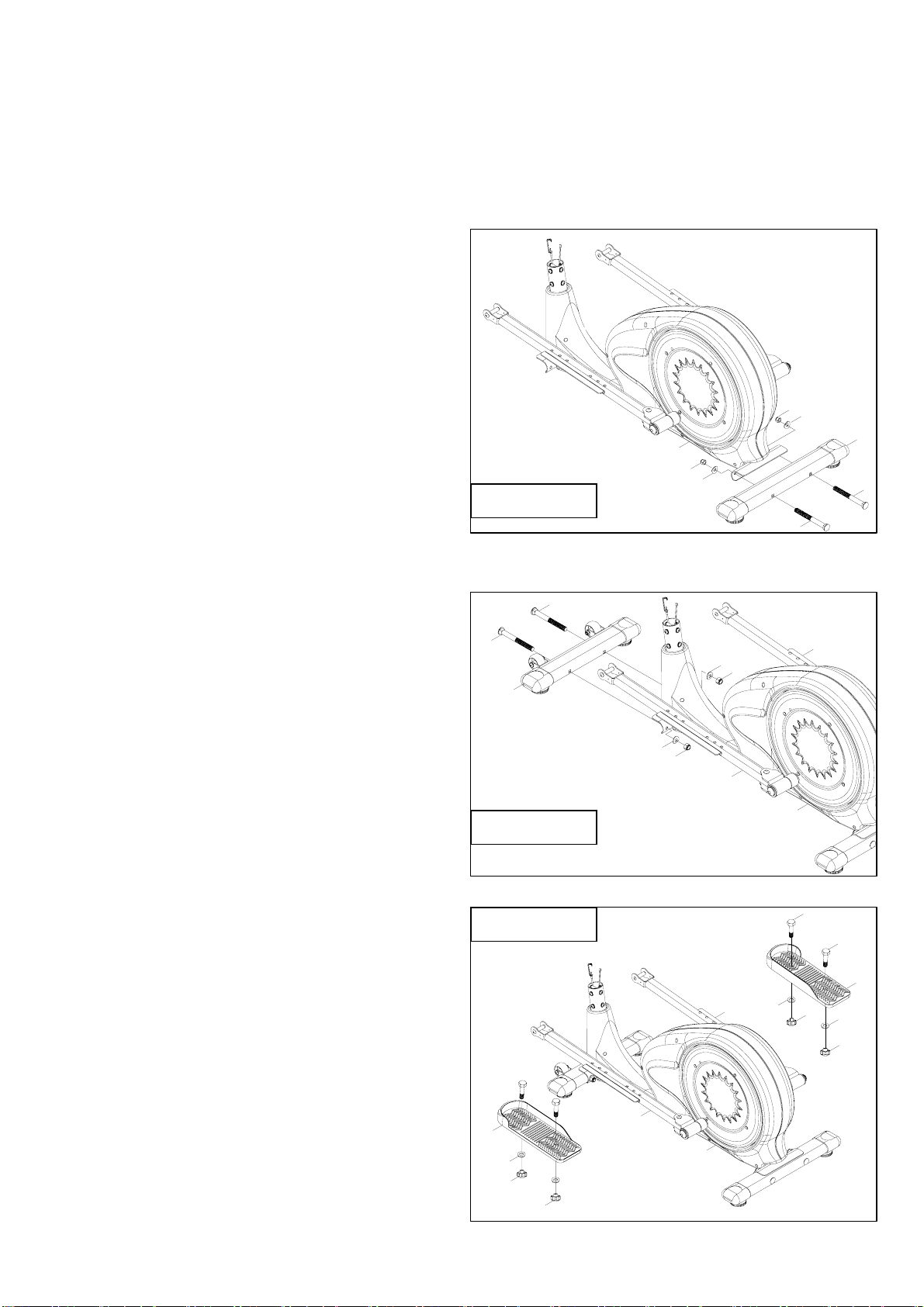

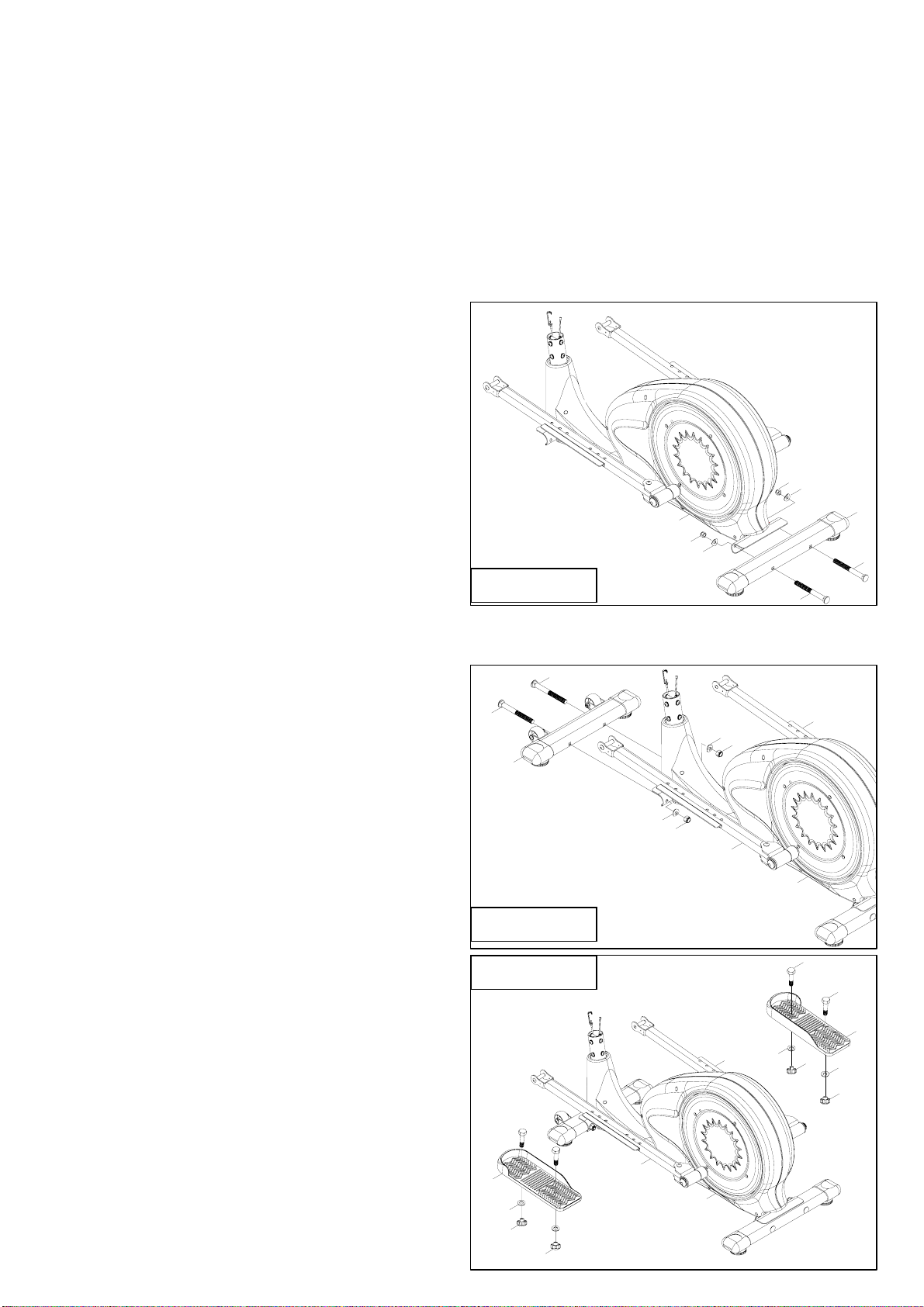

2.- Achter stabilisator (Afbeelding.1)
18 11
16
16
18
11
2
1
- Gebruik twee M10*92 bouten (16) plaats deze
door de achter stabilisator (2) en door het
hoofdframe (1) doe een gebogen ring om de
bout(11) en zet de achter stabilisator vast met een
M10 borgmoer (18).
Afbeelding .1
5R
5L
18
11
1118
16
1
16
3
3.- Voor stabilisator (Afbeelding.2)
- Gebruik twee M10*92 bouten (16) Plaats deze
door de voor stabilisator (3) en door het
hoofdframe (1) doe een gebogen ring op de
bout(11) en zet de voor stabilisator vast met een
M10 borgmoer (18).
Afbeelding .2
4.- Voetpedaal (Afbeelding.3)
- Maak het rechter voetpedaal (10R) op de pedaalarm
(5R) en zet er twee M10*40 bouten in (26).
Gebruik twee M10 platte ringen (31) en twee
pedaalknoppen (75) om de voetpedaal vast te zetten.
- Maak het linker voetpedaal (10L) op de pedaalarm (5L)
en zet er twee M10*40 bouten in (26)Gebruik twee
M10 platte ringen (31) en twee pedaalknoppen (75)
om de voetpedaal vast te zetten.
5R
5L
31
75
10L
75
1
31
75
31
75
10R
26
26
Afbeelding .3

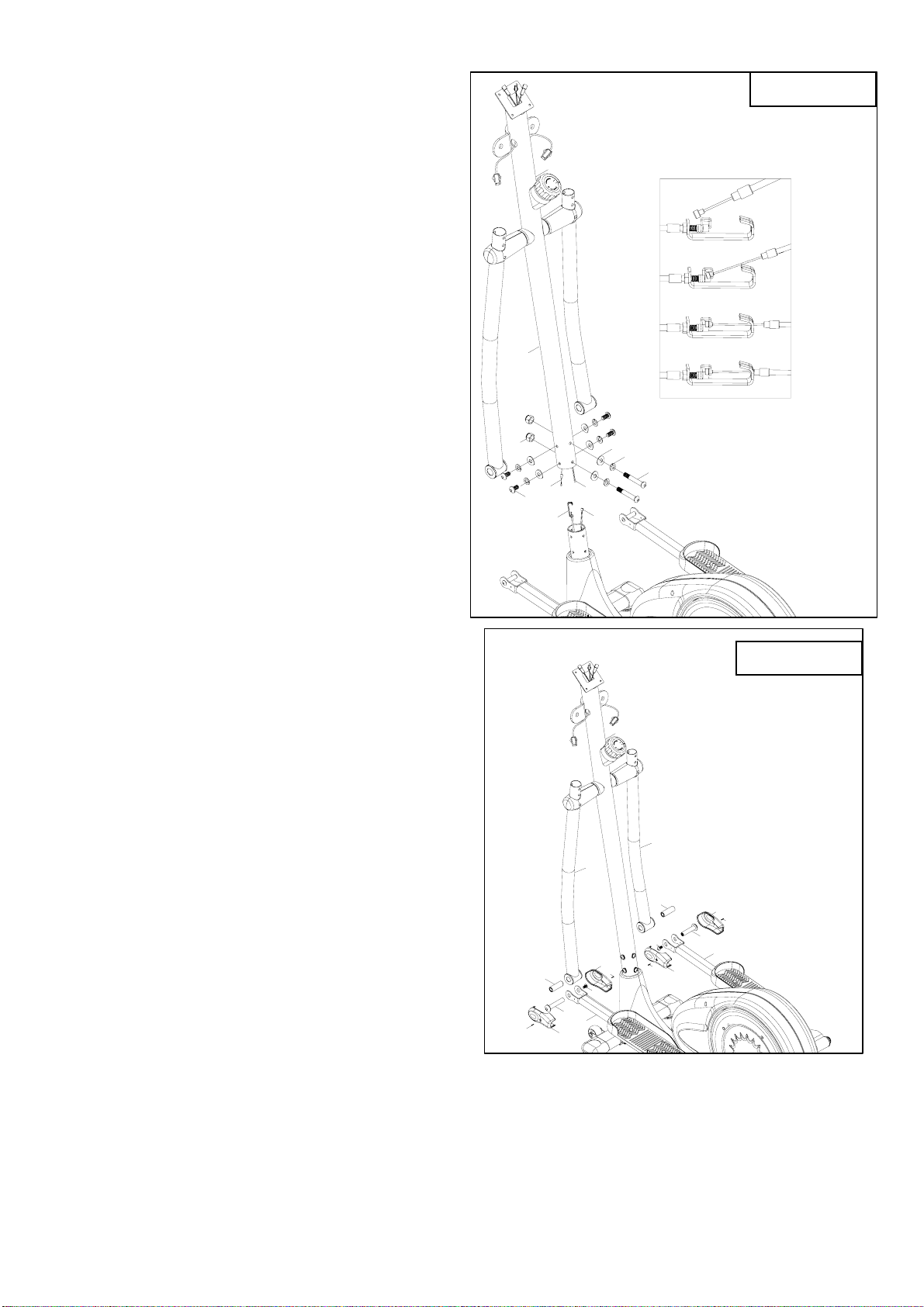

5. – Stuurkolom(Afbeelding.4)
- Alvorens u de stuurkolom monteert let er goed op dat
de weerstandknop op de laagste stand staat, dus dat
de kabel op zijn langst is.
- Demonteer de twee M8*70 inbus bouten (13), twee
M8 borgmoeren (32), zes M8 veerringen (23), zes M8
gebogen ringen (17) en vier M8*20 inbus bouten (19).
- Houd de stuurkolom (4) dicht bij het aansluitpunt van
het hoofdframe.
Maak de kabel van de weerstandknop (76) vast aan de
onderste weerstandkabel (89); maak de bovenste
kabel voor de sensor (94) vast aan de onderste kabel
voor de sensor (90).
19
4
90
94
89
76
13
4
17 23
32
Afbeelding .4
37
21
74
27
5L
28
21
38
37
21
28
5R
27
21
38
74
4
6R
6L
Afbeelding .5
- Plaats de stuurkolom in het hoofdframe en gebruik de
gedemonteerde onderdelen om de stuurkolom in het
hoofdframe vast te zetten.
6. – Onderste zwenkarm (Afbeelding.5)
- Demonteer met de inbussleutel de twee M6*20
bouten(27), twee M6*12 bouten (28) en de twee
onderste zwenkarm asjes (74) die al
voorgemonteerd zitten aan de pedaalarmen
(5L/5R).
- Monteer het onderste zwenkarm asje (74) in het
gat van de onderste zwenkarm (6).
- Monteer de onderste zwenkarm (6L) tussen de
U-Vorm van de pedaalarm. Gebruik nu alle
gedemonteerde delen weer om de zwenkarm vast
te zetten.
- Gebruik M4*10 ronde schroef (21) om de
pedaalkapjes vast te zetten (37) and (38).
LET OP: VOOR DE RECHTer KANT DIENT U
DEZE HANDELING TE HERHALEN.

6L
6L
32
29
17
7L
29
32
17
7R
Afbeelding .6
7. – Bovenste zwenkarm (afbeelding.6)
- Schuif de bovenste linker zwenkarm (7L) in de
onderste linker zwenkarm (6L). en gebruik twee
M8*45 inbus bouten (29) en twee M8 gebogen ringen
(17), en twee M8 borgmoeren om de zwenkarm vast
te zetten.
LET OP: VOOR DE RECHTER ZWENKARM (7R)
DIENT U DEZE HANDELING TE HERHALEN.
8. –Stuur en computer (Afbeelding.7)
N
M
I
EFG
A
B
4
D
C
83
23
42
30
9
8
Afbeelding .7
- Demonteer de twee M8*25 inbus bouten (42), twee
M8 veerringen (23) en de twee platte ringen (83)
Die zitten voorgemonteert op het stuur (8).
- Hou het stuur (8) dicht bij de stuurkolom. Sluit de
kabel Caan op de kabel Aen de kabel Dop de
kabel B.
- Plaats het stuur (8) op de stuurkolom en gebruik
de gedemonteerde onderdelen om het stuur vast te
zetten op de stuurkolom.
- Demonteer de vier M5*12 boutjes (30) op de
achterkant van de computer (9). Doe er 2 AA
(penlite) batterijen in en sluit het dekseltje.
- Hou de computer dicht bij de stuurkolom. Sluit kabel
Faan op kabel Ien kabel Eop kabel Men kabel G
op kabel N. (Zie afbeelding.7).
- Monteer de computer nu op de stuurkolom en
gebruik hiervoor de gedemonteerde onderdelen.

Onderhoud en tips.
Vanwege de hoge kwaliteit verf, die wij gebruiken in de produktie van dit produkt hoeft U slechts af en toe met een
zachte doek af te stoffen of zonodig te wassen met milde zeep en water.
Gebruikt U geen schurende of bijtende schoonmaakmiddelen!
Draait U de schroeven en moeren niet overmatig vast maar controleert U regelmatig of alles vast zit!
Vermijdt U contact met schurende vloeistoffen op de computer!
Bent U voorzichtig met het gebruik van de CT-6000, vooral inde nabijheid van kinderen en huisdieren, die door de vele
bewegende onderdelen gevaar kunnen oplopen!
Zorg er altijd voor dat uw CT-6000 veilig staat wanneer deze niet in gebruik is!

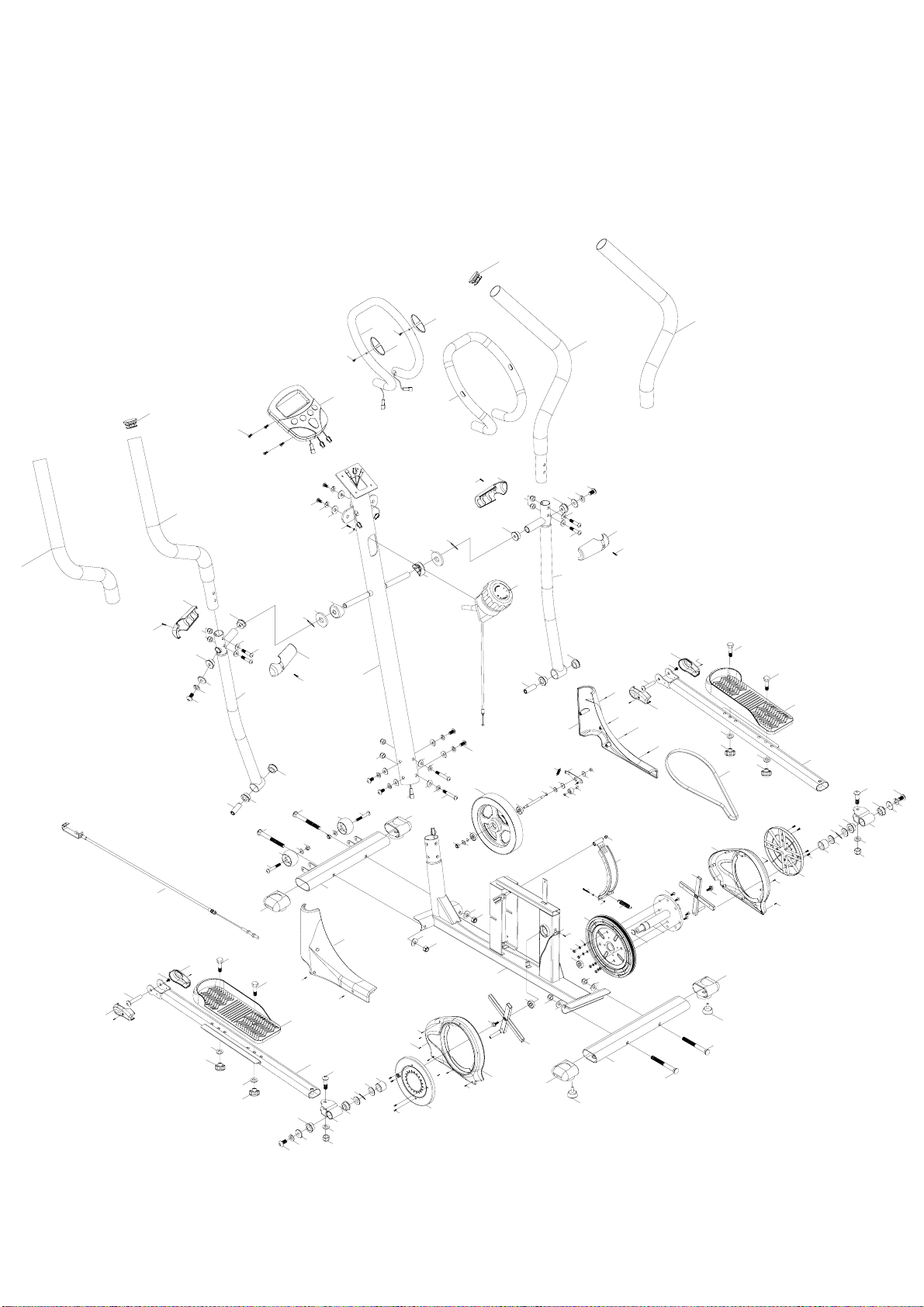

LOSSE ONDERDELEN DIAGRAM
4
96
95
94
29
19
4223 83
20
38
37
38
37
77
31
31
21
40
32
80
83
32
58
59
60
62
83
61 57
63
64
8039
90
48
74
74
32
92
92
92
92
91
91
91
91
89
20
88
43
87
44
86
17
32
29
32
17
84
85
85
84
82
81
81
78
76
78
81
8281
12
18
18
12
33
71
71
93
8
93
9
72
73
19
23
24
14
21
7R
21 15
30
7L
73
26
26
25
5R
31
75
19
2223
10R
86
86
48
49
27
28
6R
41
70
41
31
75
51
52
86
86
20
18
11
17
13
23
17
13
23
45
34
16
35
34
86
18 11
2
18 11
16
34
35
53
47
11 18
50
20
20
54
55
47
66
68
67
65
18
1
53
51
49
56
6L
15
21
70
19
23
24
14
21
3
16
16
36
83
32
32
83
36
34
41
41
79
79
72
31
75
31
22
10L
5L
25
26
26
46
86
86
27
28
75
6923

Losse onderdelenlijst:
Nr. NAAM EN SPECIFICATIE AANT. Nr. NAAM EN SPECIFICATIE AANT.
1 Hoofdframe. 1 49 Beschermka
p
crack 2
2 Achter stabilisator 1 50 Linkse beschermka
p
1
3 Voor stabilisator 1 51 Crank
(
L/R
)
2
4 Stuurkolom 1 52 Rechtse beschermka
p
1
5 Pedaalarm
(
L/R
)
253La
g
er R12 2
6 Onderste zwenkarm
(
L/R
)
254Crankas 1
7 Bovenste zwenkarm
(
L/R
)
255Bor
g
veer 1
8 Stuur 1 56
V
-riem aandri
j
vin
g
1
9 Com
p
uter 1 57 ad
j
ust wheel fixer 1
10 Voet
p
edaal
(
L/R
)
258
V
-riem
g
eleider 1
11 M10
g
ebo
g
en rin
g
459Bus
j
e voor
V
-riem
g
eleider 1
12 Pedaalarm houder 2 60 M10*6.35T Bor
g
moer 1
13 M8*70 Inbus bout 2 61 S
p
anveer 1
14 Zwenkarm ka
pj
e 2 62 Rin
g
1
15 Zwenkarm ka
pj
e 2 63 Rin
g
1
16 M10*92 Bout 4 64 Bor
g
veer 2
17 M8 Gebo
g
en rin
g
10 65 Ma
g
neet 1
18 M10 Bor
g
moer 7 66 Ma
g
neet veer 1
19 M8*20 Imbus bout 7 67 M5*30 Bout 1
20 M4*20 Parker 7 68 M5 Moer 2
21 M4*10 Ronde bout 8 69 M8*20 Inbus bout 1
22 Platte rin
g
270Zwenkarmbus 2
23 M8 Veerrin
g
10 71 Hand
g
ree
p
hartsla
g
2
24 Platte rin
g
2 72 Bovenste zwenkarm foam 2
25 Bus
j
e 2 73 Bovenste zwenkarm do
pj
e 2
26 M10*40 Bout 4 74 Onderste zwenkarm as 2
27 M6*20 Bout 2 75 Pedaalkno
p
4
28 M6*12 Bout 2 76 Weerstandkno
p
1
29 M8*45 Inbus bout 4 77 Stuur
g
ri
p
foam 1
30 M5*12 Bout
(
O
p
de com
p
uter
)
4 78 M10*48 Inbus bout 2
31 M10 Platte rin
g
679
T
rans
p
ortwielt
j
es 2
32 M8 Bor
g
moer 10 80 6001 La
g
er 2
33
V
-riem 1 81 Platte rin
g
4
34 Stabilisator ka
pj
e 4 82 Dunne rin
g
2
35 Verstelbout 2 83 Platte rin
g
6
36 M8*52 Inbus bout 2 84 Dunne rin
g
2
37 Voet
p
edaal ka
pj
e 2 85 Platte rin
g
2
38 Voet
p
edaal ka
pj
e 2 86 M4*20
p
latte bout 10
39 Vlie
g
wiel as 1 87 M6 Veerrin
g
4
40 Vlie
g
wiel 1 88 M6*18 Bout 4
41 Onderste zwenkarm bus 4 89 Onderste weerstand kabel 1
42 M8*25 Inbus bout 2 90 Onderste kabel voor de sensor 1
43 M6 Rin
g
4 91 Bovenste zwenkarm as 4
44 M6 Bor
g
moer 4 92 Pedaalarm houder bus 4
45 Beschermka
p
rechts voor 1 93 M4*16 Bout 2
46 Beschermka
p
links
v
oor 1 94 Bovenste sensor kabel 1
47 5/16-18*25 Bout 4 95 M5*45 Bout 1
48 M6*16 Bout 4 96 M5 Gebo
g
en rin
g
1

COMPUTER HANDLEIDING.
Functie van de toetsen.
ENTER:
1 Selecteer deze functie om het volgende in te stellen.
Geslacht - Lengte - Gewicht - Leeftijd - Tijd - Afstand - Calorieverbruik - Hartslag.
2. Gebruik deze knop om van functie te veranderen.
3. Druk op deze knop om de door u gekozen waarde vast te leggen.
4. Houd deze knop 3 seconden ingedrukt om alle waardes te wissen.
PULSE RECOVERY:
Druk op deze knop om uw conditie cijfer te berekenen.
MEASURE:
Druk op deze knop om in het programma te komen om uw Lichaamsvet te berekenen.
Voor u in dit programma gaat dient u eerst uw persoonlijke gegevens in de computer in te voeren.

UP:
1. Met deze knop verhoogt u de waarde van de volgende functies.
Geslacht - Lengte - Gewicht - Leeftijd - Tijd - Afstand - Calorieverbruik - Hartslag.
2. Selecteer deze functie tijdens uw training om de volgende dingen in het hoofdscherm te zien.
Scan - Tijd - Snelheid - Afstand - Calorieverbruik - Hartslag.
DOWN:
1. Met deze knop verlaagt u de waarde van de volgende functies.
Geslacht - Lengte - Gewicht - Leeftijd - Tijd - Afstand - Calorieverbruik - Hartslag.
2. Selecteer deze functie tijdens uw training om de volgende dingen in het hoofdscherm te zien.
Scan - Tijd - Snelheid - Afstand - Calorieverbruik - Hartslag.
Het plaatsen van de batterijen.
1. Plaats 2 batterijen AA (R6) 1.5V in de computer.
2. Zorg ervoor dat de batterijen correct worden geplaatst.
3. Als het scherm leeg blijft of slechts gedeeltelijk oplicht verwijder dan de batterijen en wacht 15
seconden en plaats de batterijen daarna opnieuw in de computer.
4. Wanneer u de batterijen verwijderd uit de computer zullen alle functiewaarden verloren gaan en
zal de computer alle functiewaarden op nul zetten.
5. Als u uw toestel voor een langere tijd niet gebruikt dient u de batterijen uit de computer te
verwijderen.
Functies en de werking van een functie.
AUTOMATISCH AAN/UIT:
De computer springt automatisch aan wanneer u begint met oefenen of wanneer u één van de
knoppen indrukt.
De computer zal 4 minuten na het beëindigen van uw oefening automatisch uit gaan. Alle waardes
worden op 0 teruggezet.
Scan:
Druk op de knop UP of DOWN tot de functie scan oplicht.
De computer zal om de 5 seconden de volgende functies in het hoofdscherm tonen.
Tijd - Snelheid - Afstand - Calorieverbruik - Hartslag.
Tijd:
Druk op de knop UP of DOWN tot de functie TIME oplicht.
Nu laat de computer de tijd zien in het hoofdscherm.
Als U zelf een tijd in wilt stellen ga dan met de UP of DOWN naar de functie TIME
en druk vervolgens op ENTER nu kunt U doormiddel van de UP toets de gewenste tijd instellen.
Als U niets instelt zal de computer automatisch bij 00:00 beginnen tot maximaal 99:99 Minuten.
Als U zelf een tijd instelt zal de computer automatisch naar beneden tellen nadat u de tijd heeft
ingesteld.
U hoeft nu dus nergens meer op te drukken U kunt gewoon beginnen met trainer.
Als U een tijd heeft ingesteld en deze is voorbij dan zal de computer U een alarm signaal laten horen.

Snelheid:
Druk op de knop UP of DOWN tot de computer de Speed (Snelheid) laat zien in het hoofdscherm.
Nu laat de computer de snelheid zien die u fietst.
De snelheid gaat van 0.00 tot 999.9 KM/H of Miles/H.
Afstand:
Druk op de knop UP of DOWN tot de computer de Distance (Afstand) laat zien in het hoofdscherm.
Als U zelf een Afstand in wilt stellen ga dan met de UP of DOWN naar de functie DISTANCE
en druk vervolgens op ENTER.
Nu kunt U doormiddel van de UP toets de gewenste afstand instellen.
Als U niets instelt zal de computer automatisch bij 0.0 beginnen tot maximaal 999.9 KM of Miles.
Als U zelf een afstand instelt zal de computer automatisch naar beneden tellen nadat u de afstand
heeft ingesteld.
U hoeft nu dus nergens meer op te drukken U kunt gewoon beginnen met trainen.
Als U een afstand heeft ingesteld en deze is voorbij dan zal de computer U een alarm signaal laten horen.
Calorie:
Druk op de knop UP of DOWN tot de computer de Calorie laat zien in het hoofdscherm.
Als U zelf een Calorieverbruik in wilt stellen ga dan met de UP of DOWN naar de functie CALORIE
en druk vervolgens op ENTER nu kunt U doormiddel van de UP toets het gewenste calorieverbruik
instellen.
Als U niets instelt zal de computer zelf bij 0.0 beginnen tot maximaal 9999 Calorieën.
Als U zelf een calorieverbruik instelt zal de computer zelf naar beneden tellen nadat u het calorieverbruik
heeft ingesteld
u hoeft nu dus nergens meer op te drukken U kunt gewoon beginnen met fietsen.
Als U een calorieverbruik heeft ingesteld en deze is voorbij dan zal de computer U een alarm signaal laten
horen.
Hartslag:
Druk op de knop UP of DOWN tot de computer de Pulse (Hartslag) laat zien in het hoofdscherm.
Als U zelf een maximale hartslag in wilt stellen ga dan met de UP of DOWN naar de functie PULSE
en druk vervolgens op ENTER nu kunt U doormiddel van de UP of DOWN toets de gewenste maximale
hartslag instellen.

Bereken zelf uw maximale hartslag:
De computer kan ingesteld worden van minimaal 60 hartslagen tot maximaal 220 hartslagen per minuut.
220 minus uw leeftijd is uw maximale hartslag.
60% tot 70% van uw maximale hartslag is de beste vetverbranding zone.
70% tot 90% van uw maximale hartslag is voor conditie verbetering.
Bijvoorbeeld: Iemand is 40 jaar en wil trainen voor vetverbranding (afvallen).
Dan is dit 220 minus 40 is 180 MAXIMALE HARTSLAG.
180 X 60% is 108 en 180 X 70% is 126.
Ideale vetverbranding voor deze persoon ligt dus tussen de 108 en 126 hartslagen per
minuut.
Pakt U met de palmen van de handen beide hartslag sensoren vast en begint u met fietsen.
De computer zal een alarm geven als U boven uw maximale hartslag komt en het alarm zal pas weer
stoppen als uw hartslag weer op het gewenste niveau zit.
(Optioneel)
Ook verkrijgbaar is de draadloze hartslagband van JOY SPORT.
Wanneer U deze band draagt tijdens Uw training hoeft U de handgrepen niet vast te
houden.
De draadloze hartslagband zal Uw hartslag doorgeven aan de computer.
Informeer bij Uw JOY SPORT dealer naar deze hartslagband.
Pulse recovery:
Deze functie laat U het conditiecijfer zien na afloop van Uw training.
Van F1.0 tot F6.0, F1.0 betekend het beste conditiecijfer en F6.0 betekend het slechtste conditiecijfer.
Als U Uw correcte conditiecijfer wilt weten dient U direct na Uw training op de RECOVERY knop
te drukken, en als U geen draadloze hartslagband draagt met Uw handpalmen de handgrepen vast te
houden.
De computer zal ongeveer na 1 minuut uw conditiecijfer in het display tonen.
Als U daarna nogmaals op de knop RECOVERY drukt komt U weer terug in het hoofdmenu.
Lichaamsvet meting:
Wanneer U de monitor aanzet en/of u 6 seconden op de ENTER toets drukt zal de computer in het
Lichaamsvet meting programma komen.
Alvorens U dan op de MEASURE knop drukt dient U eerst Uw persoonlijke gegevens in te voeren.
Selecteer Uw persoonlijke gegevens en druk op de UP en DOWN knop om Uw persoonlijke
gegevens in te voeren.
Druk daarna op MEASURE en houd beide handen op de handgrepen. De computer zal ongeveer
binnen 1 Minuut Uw lichaamsvet percentage laten zien in het display.
Uw persoonlijke gegevens zullen gewist worden als U de computer reset of als de computer
zichzelf uitschakelt.
Er zijn 9 verschillende lichaamstypes die de computer U zal laten zien.
1. Ultra - sportman
2. Ideale - sportman
3. Ultraslank
4. Sportman
5. Gezond
6. Normaal
7. Overgewicht
8. Veel overgewicht
9. Zwaarlijvigheid

Gebraucher Anleitung
Joy Sport ®
CT-6000
Lesen Sie bitte diese Anleitung vor dem Zusammenbauen.
Bewahren Sie die Anleitung gut auf.

Joy Sport Importeur
Fitness-Import
Timmermannsweg 46
5813 AP Ysselsteyn (LB)
[email protected]
www.joysport.nl
Geehrter Kunde
Wir gratulieren Sie zum Kauf dieses JOY SPORT Produktes.
Wir wünschen Ihnen weiter viel Sportvergnügen mit diesem Gerät.
Folgen Sie sorgfältig die Montage Anweisung.
Haben Sie dennoch Fragen, helfen wir Sie gerne weiter
Garantie,
Der Garantietermin dauert 12 Monate und gilt für jeden Fabrikagefehler des
JOY SPORT Artikels, die vom offiziellen JOY SPORT Wiederverkäufer verkauft wurde.
Beim Garantieanspruch bietet JOY SPORT die Möglichkeit das defekte Gerät
zu reparieren oder das defekte Teil zu ersetzen.
Die Transportkosten von und ab unsere Reparaturwerkstatt werden von Garantie ausgeschlossen.
Die Kosten sind für den Besitzer des Gerätes
Wenden Sie sich im Falle von Garantieanspruch an den Verkäufer wo Sie das Gerät gekauft haben.
Der Händler wird Ihnen weiter helfen.
Auch ist es möglich sich direkt mit dem JOY SPORT Importeur in Verbindung zu setzen.
Garantie Ausschluss:
Keine Garantie gibt es: bei normalem Schleiss, die Folgen von falsche Benutzung,
oder Beschädigung, und Defekte die an extreme Umstände zuzuschreiben sind.
Keine Garantie gibt es wenn die Originalkonstruktion geändert wurde, oder keine Original JOY
SPORT Teile bei der Reparatur ausgetäuscht wurden.
Der Fabrikant ist nicht verantwortlich für Beschädigung, Verlust und Kosten entstanden beim
Gebrauch des Gerätes
Fitness-Import
Timmermannsweg 46
5813 AP Ysselsteyn (LB)
[email protected]
www.joysport.nl

Übersicht CT-6000
hand bar
u
m
T
l
r be
front stabilizer
1. Verpackung Wiederverwertung.
Sehen sie zu auf eine richtige wiederverwertung von
Verpackung und andere Teile.
.
pper swi ng ar m(R)
et er
CD
ower swing arm(R)
i ght pedal t u
hand pul se
upper swi ng ar m(L)
met er post
pedal
pedal t ube cover 1
p
lower swing arm(L)
Anzeigepfosten
Unterer Schwenkarm Links
Oberer Schwenkarm Links
Herzschlagaufnahme
Unterer Schwenkarm Rechts
Widerstandknop
Komputer
Oberer Schwenkarm Rechts
Sattel
edal t ube cover 2
Pedalarm
Pedalarmkappe Rechts
Pedalarmkappe Links
left pedal tube
r ear st abi l i zer
r i ght body cover
l ef t body cover
t elr anspor t at i on whe
Transporträder Rechtes Pfostengehäuse
Linkes Pfostengehäuse
Linker Pedalarm
Fusspedal
Front Stabilisator Hinterer Stabilisator

Untenstehend sehen Sie die Werkzeuge zur Verwendung des Zusammenbauen.
Sehen sie sich die Werkzeuge gut an. Es kann Ihnen beim zusammenbauen gut nützlich sein.
Alles wird in einem PET Beutel beigepackt. (Siehe Abbildung)
(16) M10*92 Bolzen, 4*;(11) M10 Ring,4 *;(17)M8 Ring, 4*;(18)M10 Mutter, 4*;
(21) M4*10 Bolzen, 4 *;(31) M10 Ring, 4 *; (32) M8 Mutter, 4 *; (26) M10*40 Bolzen, 4 *;
(29) M*45 Inbuss Bolzen, 4 *; Multifunktionsschlüssel, 1 *; Inbuss Schlüssel,1 *.
26 29
16
31
17 11
21 32 18
Übersicht der vorkommenden Teile.
90
94
89
76
75
9
30
13
32
42
83
23
5L
5R
1
21
10L
2
16
16
3
28
27
37
75
31
11
18
16
16
11
18
38
21
19
23
17
4
8
7R
17
32
29
7L
17
29
32
6R
6L

ZUSAMMENBAU
Sie erhalten den Artikel mit dem inneren Teil schon Fabrikmontiert. Sie brauchen nur die außen Teile
zusammenzubauen. In jedem Karton sind Werkzeuge im Plastik Beutel beigefügt.
Montieren Sie das Gerät auf ebenem Untergrund.
Achten Sie darauf dass sich innerhalb von 1,5 Meter rundum das Gerät keine scharfen Objekte befinden.
2. Hinterer Stabilisator (Abbildung 1)
18 11
16
16
18
11
2
1
Abbildung 1
- Führen Sie die Tragschraube M10*92 (16)
durch den hinteren Stabilisator (2) und den
Hauptrahmen (1). Benutzen Sie die M10 Mutter
(18) und den M10 Dichtungsring (11) um alles
zusammenzufügen.
3. Frontstabilisator (Abbildung 2)
5R
5L
18
11
1118
16
1
16
3
Abbildung 2
- Führen Sie die Tragschraube M10*92 (16)
durch den Frontstabilisator (3) und den
Hauptrahmen (1). Benutzen Sie die M10 Mutter
(18) und den M10 Dichtungsring (11) um alles
zusammenzufügen
5R
5L
31
75
10L
75
1
31
75
31
75
10R
26
26
Abbildung 3
4. Fusspedal (Abbildung 3)
- Befestigen Sie das rechte Pedal (10R) am rechten
Pedalarm (5R). Benutzen Sie die zwei M10*40
Bolzen (26) die zwei M10 Ringe (31) und zwei
Pedalknöpfe (75) um den Fusspedal zu verriegeln.
- Befestigen Sie das linke Pedal (10L) am linken
Pedalarm (5L). Benutzen Sie die zwei M10*40
Bolzen (26) die zwei M10 Ringe (31) und zwei
Pedalknöpfe (75) um den Fusspedal fest zu setzen.

5. Anzeigepfosten (Abbildung 4)
- Bevor Sie den Anzeigepfosten montieren, kontrollieren
Sie das der TCD sich in die niedrigste Position befindet,
so das das obere TCD Segmentkabel am längsten ist
- Entfernen Sie die zwei M8*70 Inbuss Bolzen (13), zwei
M8 Federringe (23), sechs M8 Bogenringe (17) und vier
M8*20 Inbuss Bolzen (19).
- Halten Sie den Anzeigepfosten (4) nah am
Hauptrahmen.
- Verbinden Sie das obere Widerstandsregelteil (76) an
den unterem Widerstandsregelteil (89); verbinden Sie
den oberen Sensorkabelanschluss (94) mit den unterem
Sensorkabelanschluss (90).
- Schließlich montieren Sie den Anzeigepfosten in den
unteren Anzeigepfosten und benutzen Sie die
entfernte Teile wieder um alles am Hauptrahmen zu
verriegeln.
6. Unterer Schwankarm (Abbildung 5)
-Entfernen Sie mit dem Inbusschlüssel die zwei M6*20
Bolzen (27), zwei M6*12 Bolzen (28) und die zwei untere
Schwankarmwellen (74) die schon an die Pedalarme (5L/5R)
vormontiert sind.
- Montiere die untere Schwankarmwelle (74) in das Loch im
unteren Schwankarm (6).
- Montiere den unteren Schwankarm(6L) zwischen das
U-Gelenk am Pedalarm. Benutzen Sie die entfernte Teile
wieder um den Schwankarm wieder fest zu setzen.
- Benutzen Sie die M4*10 Schrauben(21) um die Pedalkappen
19
4
90
94
89
76
13
4
17 23
32
37
21
74
27
5L
28
21
38
37
21
28
5R
27
21
38
74
4
6R
6L
Abbildung 5
Abbildung 4
(37) und (38) fest zu setzen.
Achtung:
Wiederholen Sie diese Handlung für die
andere Seite.
