KD-G646/KD-G645
Installation/Connection Manual
Manual Pemasangan/Penyambungan
GET0502-009A
[UN]
1007DTSMDTJEIN
EN, IN
ENGLISH
This unit is designed to operate on 12 V DC, NEGATIVE ground electrical systems. If your vehicle does
not have this system, a voltage inverter is required, which can be purchased at JVC car audio dealers.
INDONESIA
Unit ini didisain untuk beroperasi hanya pada 12 V DC, sistem listrik tanah NEGATIVE. Jika kendaraan
anda tidak memiliki sistem ini, sebuah pembalik tegangan diperlukan, yang mana dapat dibeli di penyalur-
penyalur audio mobil JVC.
© 2007 Victor Company of Japan, Limited
J
Handles
Pegangan-pegangan
F
asher (ø5)
Perapat sambungan (ø5)
G
Lock nut (M5)
ur kunci ( 5)
H
Mounting bolt (M4 × 5 mm; M5 × 12.5 mm)
Baut bingkai (M4 × 5 mm; M5 × 12.5 mm)
I
Rubber cushion
Bantalan karet
A / B
Hard case/Control panel
Kotak keras/Panel kontrol
C
Sleeve
Selongsong
D
Trim plate
Plat rapi
E
Power cord
Kabel power
Parts list or installation and connection
The following parts are provided for this unit. If any item is missing, consult your JVC car audio dealer
immediately.
Da tar bagian-bagian untuk pemasangan dan penyambungan
Bagian-bagian berikut disediakan untuk unit ini. Jika ada bagian yang hilang, segera hubungi dealer
audio mobil JVC anda.
Heat sink / Pendingin
WARNINGS
To prevent short circuits, we recommend that you disconnect the battery’s negative terminal and make all
electrical connections before installing the unit.
• Be sure to ground this unit to the car’s chassis again a ter installation.
Notes:
• Replace the fuse with one of the specified rating. If the fuse blows frequently, consult your JVC car audio
dealer.
• It is recommended to connect speakers with a maximum power of more than 50 (both at the rear and
at the front, with an impedance of 4 Ω to 8 Ω). If the maximum power is less than 50 , change “AMP
GAIN” setting to prevent the speakers from being damaged (see page 13 of the INSTRUCTIONS).
• To prevent short circuits, cover the terminals of the UNUSED leads with insulating tape.
• The heat sink becomes very hot after use. Be careful not to touch it when removing this unit.
PERINGATAN
Untuk mencegah hubungan pendek, kami menyarankan anda memutuskan sambungan terminal negatif
baterai dan membuat semua sambungan-sambungan listrik sebelum memasang unit.
• Pastikan untuk mentanahkan unit ini ke casis mobil kembali setelah pemasangan.
Catatan:
• Ganti sekring dengan voltase yang sudah ditetapkan. Jika sekring sering meledak, konsultasikan pada
penyalur audio mobil JVC anda.
• Disarankan untuk menghubungkan speaker-speaker dengan maksimum power lebih dari 50 W (keduanya
di belakang dan di depan, dengan sebuah impedansi 4 Ω sampai 8 Ω). Jika maksimum power kurang
dari 50 W, ganti pengaturan “A P GAIN” (“PENA BAH PENGUAT”) untuk mencegah speaker-speaker
dari kerusakan (lihat halaman 13 dari BUKU PETUNJUK).
• Untuk mencegah hubungan pendek, tutup ujung-ujung terminal-terminal TIDAK DIGUNAKAN dengan
pita isolasi.
• Pendingin menjadi sangat panas setelah digunakan. Hati-hati untuk tidak menyentuhnya ketika
memindahkan unit ini.
PRECAUTIONS on power supply and speaker connections:
• DO NOT connect the speaker leads o the power cord to the car battery; otherwise, the unit
will be seriously damaged.
• BEFORE connecting the speaker leads of the power cord to the speakers, check the speaker wiring in
your car.
TINDAKAN-TINDAKAN PENCEGAHAN pada suplai power dan
sambungan-sambungan speaker:
• JANGAN sambungkan ujung-ujung speaker dari kabel power ke baterai mobil; sebaliknya,
unit tersebut akan secara serius rusak.
• SEBELU menyambung ujung-ujung speaker dari kabel power ke speaker-speaker, cek perkabelan
speaker dalam mobil anda.
K
Remote controller
Pengontrol jauh
L
Battery
Baterai
Install1-2_KD-G646_009A_3.indd 1Install1-2_KD-G646_009A_3.indd 1 10/23/07 4:56:28 PM10/23/07 4:56:28 PM

2
When installing the unit without using the sleeve / Ketika memasang unit tanpa
menggunakan selongsong
In a Toyota car for example, first remove the car radio and install the unit in its place.
Dalam sebuah kereta Toyota misalnya, pertama pindahkan radio mobil dan pasang unit tersebut ke dalam tempatnya.
When using the optional stay / Ketika menggunakan
penguat tambahan
Note : When installing the unit on the mounting bracket, make sure to use the 8 mm-long screws. If longer screws are
used, they could damage the unit.
Catatan : Ketika memasang alat penerima pada breket bingkai, pastikan untuk menggunakan sekrup-sekrup panjang–
8 mm. Jika sekrup yang lebih panjang digunakan, maka dapat merusak unit.
lat head screws (M5 × 8 mm)*2
Sekrup kepala rata ( 5 × 8 mm) *2
Pocket
Kantong
lat head screws (M5 × 8 mm)*2
Sekrup kepala rata ( 5 × 8 mm) *2
Screw (option)
Sekrup (tambahan)
Stay (option)
Penguat (tambahan)
ire wall
Dinding tahan api
Dashboard
Tempat alat pada
bagian depan
Bracket*2
Breket *2
Removing the unit
Before removing the unit, release the rear section.
Insert the two handles, then pull them as
illustrated so that the unit can be removed.
Sisipkan kedua pemegang dan tarik pemegang
seperti yang diilustrasikan hingga unit dapat
dipindahkan.
Memindahkan unit
Sebelum memindahkan unit, lepaskan seksi belakang.
Do the required electrical connections.
Lakukan penyambungan-penyambungan listrik yang
diperlukan.
*1 When you stand the unit, be careful not to damage the fuse on the rear.
*2 Not supplied for this unit.
Bend the appropriate tabs to hold the
sleeve firmly in place.
Bengkokkan pengait-pengait yang tepat
untuk menahan selongsong secara kuat
pada tempatnya.

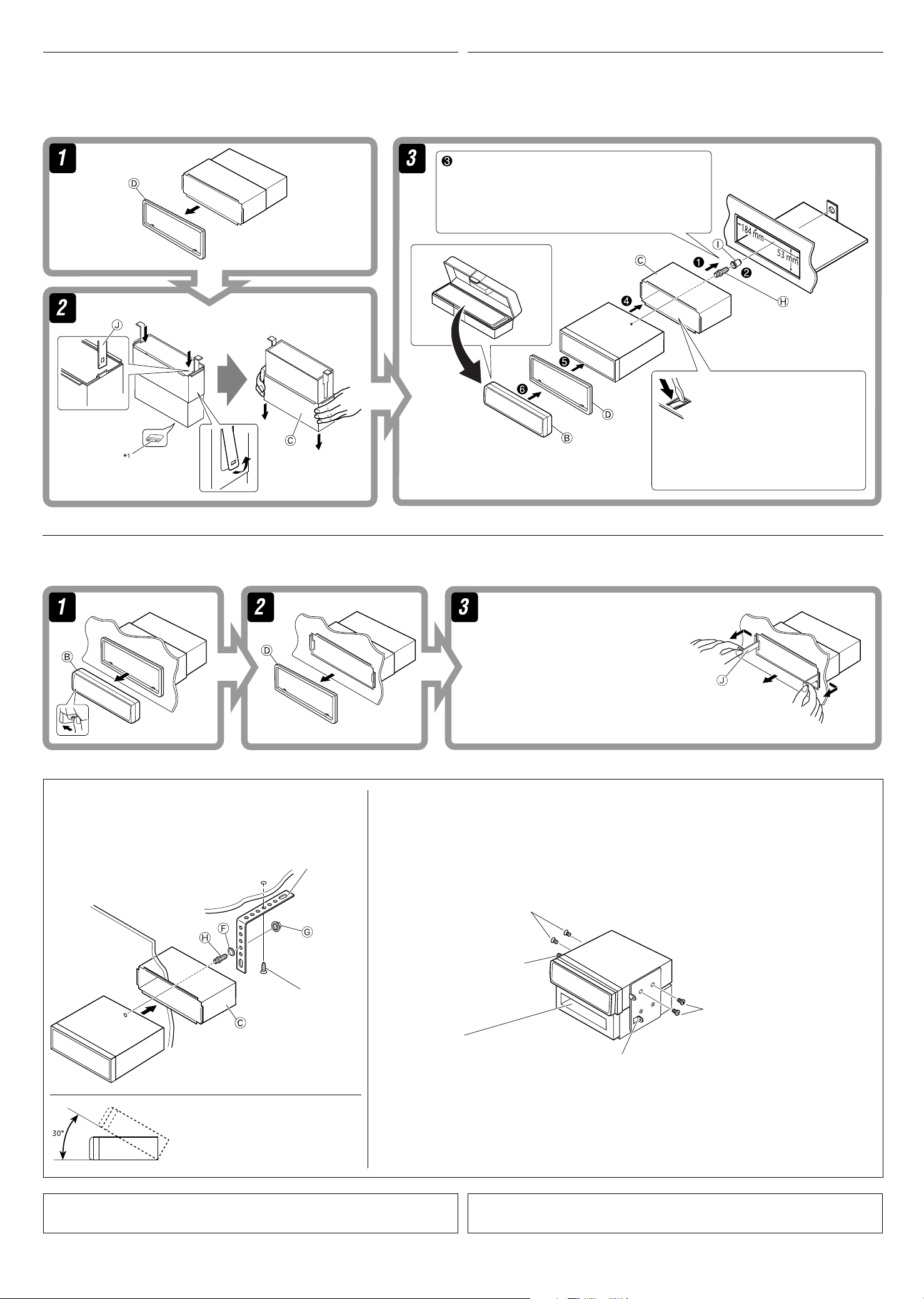

INSTALLATION (IN-DASH MOUNTING)
The following illustration shows a typical installation. If you have any questions or require information
regarding installation kits, consult your JVC car audio dealer or a company supplying kits.
• If you are not sure how to install this unit correctly, have it installed by a qualified technician.
PEMASANGAN (BINGKAI-DALAM DASH)
Ilustrasi berikut menunjukkan sebuah tipe pemasangan. Jika anda mempunyai suatu pertanyaan atau
informasi yang diperlukan mengenai alat-alat pemasangan, konsultasikan pada penyalur audio mobil JVC
atau sebuah perusahaan yang mensuplai alat-alat.
• Jika anda tidak yakin bagaimana memasang unit ini dengan benar, biarkan dipasang dengan teknisi yang
berkualitas.
Bracket*2
Breket *2
*1 Ketika anda memberdirikan unit, hati-hati untuk tidak merusak sekring di belakang.
*2 Tidak disediakan untuk unit ini.
Install the unit at an angle of less than 30˚.
Pasang penerima pada suatu sudut kurang
dari 30˚.
Install1-2_KD-G646_009A_f.indd 2Install1-2_KD-G646_009A_f.indd 2 10/30/07 10:42:05 AM10/30/07 10:42:05 AM

3
Typical connections / Ciri khas sambungan-sambungan
Before connecting: Check the wiring in the vehicle carefully. Incorrect connection may cause serious
damage to this unit.
The leads of the power cord and those of the connector from the car body may be different in color.
1 Connect the colored leads of the power cord in the order specified in the illustration below.
2 Connect the antenna cord.
3 Finally connect the wiring harness to the unit.
ENGLISH INDONESIA
Sebelum penyambungan: Cek perkabelan dalam mobil dengan hati-hati. Penyambungan yang tidak
benar mungkin menyebabkan kerusakan serius pada unit.
Ujung dari kabel power dan beberapa konektor dari bodi mobil mungkin berbeda dalam warna.
1 Sambungkan ujung berwarna dari kabel power dalam urutan spesifikasi pada ilustrasi di bawah.
2 Sambungkan kabel antena.
3 Akhirnya sambungkan dudukan kabel ke unit.
A
ELECTRICAL CONNECTIONS SAMBUNGAN-SAMBUNGAN LISTRIK
*1 Tidak disediakan untuk unit ini.
*2 Sebelum pengecekan pengoperasian dari unit ini sebelum pemasangan ujung ini harus sudah dihubungkan
selain itu power tidak dapat dihidupkan.
*1 Not supplied for this unit.
*2 Before checking the operation of this unit prior to installation, this lead must be connected, otherwise the power
cannot be turned on.
urple
Ungu
urple with black stripe
Ungu dengan strip hitam
Green
Hijau
Green with black stripe
Hijau dengan strip hitam
Gray
Abu-abu
Gray with black stripe
Abu-abu dengan strip hitam
White
Putih
White with black stripe
Putih dengan strip hitam
To the automatic antenna if any (250 mA max.)
Ke antena otomatis jika ada (maksimum 250 mA)
To the remote lead of other equipment (200 mA max.)
Ke ujung jauh dari peralatan lain (maksimum 200 mA)
To the metallic body or chassis of the car
Ke besi bodi atau casis dari mobil tersebut
To a live terminal in the fuse block connecting to the car battery
(bypassing the ignition switch) (constant 12 V)
Ke sebuah tempat terminal dalam blok sekring disambungkan ke baterai
mobil (abaikan saklar kontak) (konstant 12 V)
To an accessory terminal in the fuse block
Ke sebuah terminal aksesoris dalam blok sekring
Right speaker (rear)
Speaker kanan (belakang)
Left speaker (rear)
Speaker kiri (belakang)
Right speaker (front)
Speaker kanan (depan)
Left speaker (front)
Speaker kiri (depan)
15 A fuse
Sekring 15 A
Line out (see diagram )
Keluaran (lihat diagram )
Antenna terminal
Terminal antena
Rear ground terminal
Terminal tanah belakang
Ignition switch
Saklar kontak
Fuse block
Blok sekring
Black
Hitam
Blue with white stripe
Biru dengan strip putih
Red
Merah
Yellow *2
Kuning *2
Blue
Biru
To car light control switch
Ke saklar kontrol lampu mobil
Orange with white stripe
Oranye dengan strip putih
Install3-4_KD-G646_009A_f.indd 3Install3-4_KD-G646_009A_f.indd 3 10/25/07 6:29:23 PM10/25/07 6:29:23 PM

4
Connecting the external amplifiers and/or subwoofer / Penyambungan penguat-penguat eksternal dan/atau subwoofer
You can connect amplifiers to upgrade your car stereo system.
• Connect the remote lead (blue with white stripe) to the remote lead of the other equipment so that it
can be controlled through this unit.
• Disconnect the speakers from this unit, connect them to the amplifier. eave the speaker
leads of this unit unused.
*3 Remote lead
*4 Firmly attach the ground wire to the metallic body or to the chassis of the car—to the place uncoated with
paint (if coated with paint remove the paint before attaching the wire). Failure to do so may cause damage to
the unit.
*5 Signal cord (not supplied for this unit)
Anda dapat menyambungkan penguat-penguat untuk meningkatkan sistem stereo mobil anda.
• Sambungkan ujung jauh (biru dengan strip putih) ke ujung jauh dari peralatan lain sehingga dapat
dikontrol melalui unit ini.
• Putuskan sambungan speaker-speaker dari alat penerima ini, sambungkan ini ke penguat.
Biarkan ujung speaker dari unit ini tidak digunakan.
*3 Ujung jauh
*4 Pasangkan dengan kuat kabel tanah ke bodi besi atau ke casis dari mobil—pada tempat yang tidak dilapisi cat
(jika dilapisi cat hilangkan cat sebelum memasang kabel). Kegagalan melakukan ini mungkin menyebabkan
kerusakan pada unit tersebut.
*5 Kabel sinyal (tidak disediakan untuk unit ini)
B
Rear speakers
Speaker-speaker
belakang
Remote lead (blue with white stripe)
Ujung jauh (biru dengan strip putih)
To the remote lead of other
equipment or automatic
antenna if any
Ke ujung jauh dari peralatan
lain atau antena otomatis jika
ada
Y-connector (not supplied for this unit)
Konektor Y (tidak disediakan untuk unit ini)
Front speakers
Speaker-speaker depan
JVC Amplifier
Penguat JVC
TROUBLESHOOTING
• The fuse blows.
* Are the red and black leads connected correctly?
• Power cannot be turned on.
* Is the yellow lead connected?
• No sound from the speakers.
* Is the speaker output lead short-circuited?
• Sound is distorted.
* Is the speaker output lead grounded?
* Are the “–” terminals of L and R speakers grounded in common?
• Noise interfere with sounds.
* Is the rear ground terminal connected to the car’s chassis using shorter and thicker cords?
• This unit becomes hot.
* Is the speaker output lead grounded?
* Are the “–” terminals of L and R speakers grounded in common?
• This unit does not work at all.
* Have you reset your unit?
PEMECAHAN MASALAH
• Sekring meledak.
* Apakah ujung-ujung merah dan hitam tersambung dengan benar?
• Power tidak dapat dihidupkan.
* Apakah ujung kuning sudah tersambung?
• Tidak ada suara dari speaker.
* Apakah ujung keluaran speaker terhubung pendek?
• Suara terdistorsi.
* Apakah ujung keluaran speaker sudah ditanahkan?
* Apakah terminal-terminal “–” dari speaker-speaker L dan R sudah ditanahkan secara umum?
• Berisik yang mengganggu suara-suara.
* Apakah terminal tanahan belakang tersambung ke casis mobil menggunakan kabel-kabel terpendek dan
tertebal?
• Unit menjadi panas.
* Apakah ujung keluaran speaker sudah ditanahkan?
* Apakah terminal-terminal “–” dari speaker-speaker L dan R sudah ditanahkan secara umum?
• Unit ini tidak bekerja secara keseluruhan.
* Apakah anda sudah reset (memasang kembali) unit anda?
Set “L/O MODE” to “SUB.W” (See page
1 of the INSTRUCTIONS.)
Setel “L/O MODE” ke “SUB.W” (Lihat
halaman 1 dari BUKU PETUNJUK.)
You can also connect a subwoofer to
the REAR LINE OUT terminals.
Anda juga dapat menghubungkan
subwoofer ke terminal REAR LINE
OUT.
Set “L/O MODE” to “REAR” (See page
1 of the INSTRUCTIONS.)
Setel “L/O MODE” ke “REAR” (Lihat
halaman 1 dari BUKU PETUNJUK.)
You can connect a power amplifier for
rear speakers.
Anda dapat menghubungkan penguat
daya untuk pengeras suara bagian
belakang.
or
atau
JVC Amplifier
Penguat JVC
Subwoofer
Subwoofer
JVC Amplifier
Penguat JVC
Front speakers
Speaker-speaker depan
Install3-4_KD-G646_009A_f.indd 4Install3-4_KD-G646_009A_f.indd 4 10/30/07 8:47:48 AM10/30/07 8:47:48 AM
