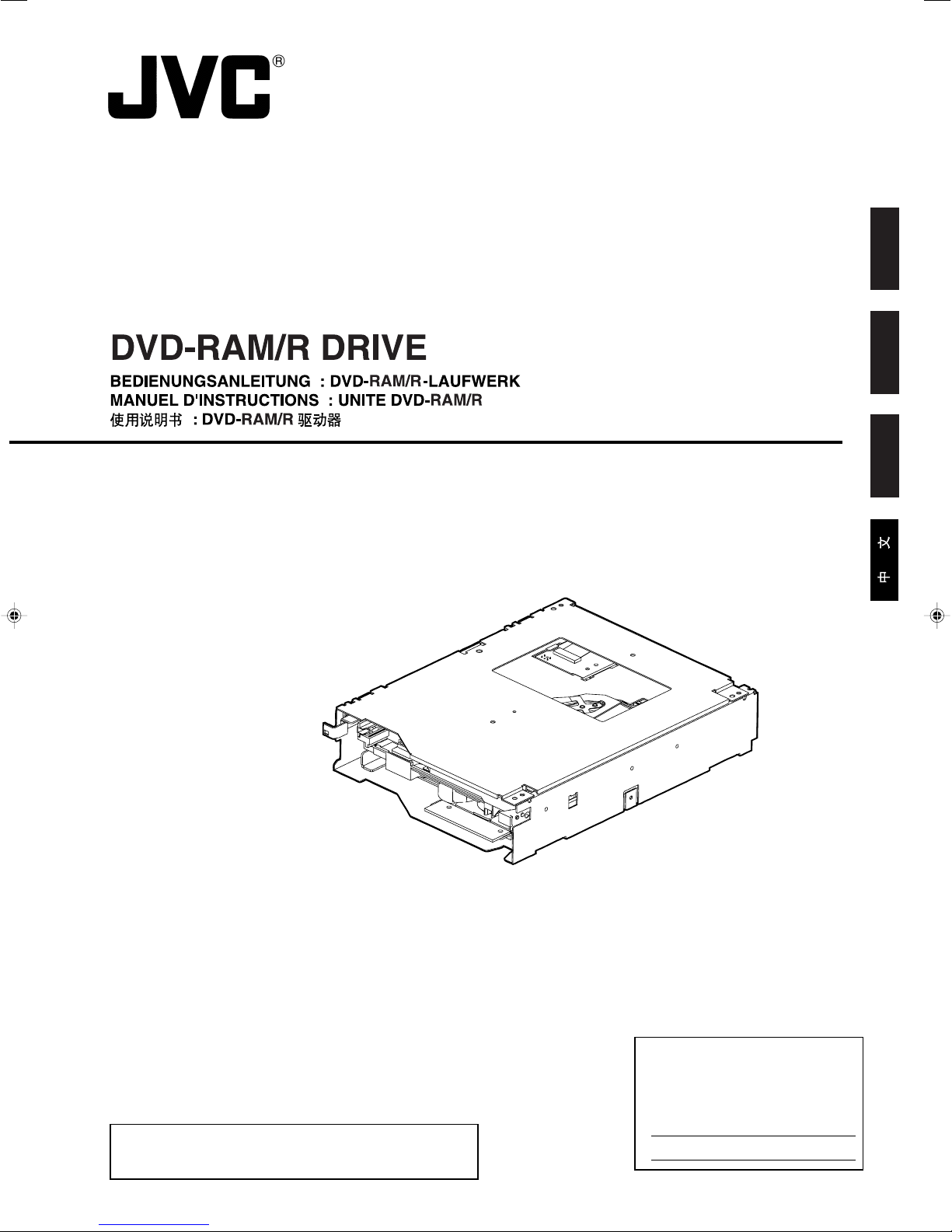

JVC MC-R434U User manual

MC-R434U
LST0172-001A
MC-R434U DVD-RAM/R DRIVE
INSTRUCTIONS
Thank you for purchasing the JVC MC-R434U DVD-RAM/R DRIVE.
Before you start operating this unit, please read the instructions
carefully in order to obtain the best possible performance.
For Customer Use:
Enter below the Model No. and Serial
No. which are located at the top of the
unit. Retain this information for future
reference.
Model No. MC-R434U
Serial No.
nted in Japan
T0172-001A This instruction book is made from 100% recycled paper.
ENGLISH
DEUTSCH
FRANÇAIS
MC-R434UINSTCover 03.11.18, 9:23 AM3

E
INSTALLATION FLOW
Follow the steps below for installation.
PRECAUTIONS BEFORE USE
INSTALLATION
Page 3, 4
●Install the MC-R434U in the CD/DVD Library.
䡵Procedure for Opening the Door of the CD/DVD Library
䡵Procedure for Opening the Drive Storage Cover of the
CD/DVD Library
䡵Procedure for Determining the Setup Position for the MC-R434U
䡵Procedure for Installing the MC-R434U in the CD/DVD Library
CONNECTION
Page 4, 5
●Connect the MC-R434U to the CD/DVD Library.
䡵Procedure for Connecting the Cables to the Back of the MC-R434U
SETUP
Page 5
●Set the SCSI ID of the MC-R434U and close the door of the CD/
DVD Library.
䡵Procedure for Setting the DIP Switch
䡵Procedure for Attaching the Drive Storage Cover of the CD/DVD
Library
䡵Procedure for Closing the CD/DVD Library Door
EXECUTION OF AUTOMATIC
DRIVE DETECTION MODE.
Page 6
●Execute the automatic drive detection mode and connect the host
computer.
䡵Procedure for Executing the Automatic Drive Detection Mode of
the CD/DVD Library
䡵Procedure for Connecting the CD/DVD Library to the Host Com-
puter
●The ambient temperature around the CD/DVD Library should
be maintain at about 5˚C to 30˚C when a MC-R434U is con-
nected to multiple units of the MC-8100LU or MC8200LU/
8600LU the CD/DVD Library, as mentioned below.
• MC-8100LU : 4 units
• MC-8200LU/8600LU : 6 units
1. DANGER: Invisible laser radiation will occur if the unit is
open due to a failed or defective interlocking device.
2. CAUTION: Do not open the top cover.There are no user
serviceable parts inside the unit; leave all servicing to
qualified service personnel.
●The MC-R434U is a DVD-RAM/R drive designed for use with
the JVC MC-8100LU/8200LU/8600LU “CD/DVD Library”.
●When installing this unit in a Library that is being used, please
read the instruction manual carefully.
●The MC-R434U cannot be operated on its own.
●This unit cannot be used in combination with the following
models.
• CD-ROM Library : MC-1000 series/2000 series
• DVD-RAM Library: MC-7000 series
• CD/DVD Library : MC-8000 series
●For the compatible discs, see the Specifications on page E7.
MC-R434ULST0172-001A 03.11.17, 5:15 PM2

E
ENGLISH
1. Select the [DOOR OPEN MODE] on the MENU screen of
the CD/DVD Library's LCD.
2. Press and hold the "SELECT" switch for five seconds.
3. Turn off the power of the CD/DVD Library when [THE DOOR
CAN BE OPENED] message is displayed on the LCD.
4. Insert the key in the key cylinder located at the center of
the door to unlock and open the door.
*The illustration shows the CD/DVD Library with the drive storage
cover removed for ease of description.
<With the MC-8100LU>
<With the MC-8200LU>
1. Remove the screws from the drive storage cover of the
CD/DVD Library.
2. Remove the drive storage cover.
1. Install the drives to the drive slots No.1 through No.6 (No. 1
through No. 4 in the case of the MC-8100LU) sequentially.
䡵It makes the work easy if the drives are installed from
the lowest number to the highest.
<
MC-8100LU drive storage section ><
MC-8200LU drive storage section >
●Install the MC-R433U in the CD/DVD Library.
Before starting installation, be sure to turn both the
host computer and peripherals off.
For information related to the CD/DVD Library, refer
to the instruction manual for the CD/DVD Library.
INSTALLATION
<With the MC-8100LU>
<With the MC-8200LU>
Drive locking
screw mounting
hole
Drive storage
section
Drive storage
section
Drive locking
screw mounting
hole
Drive No. 3
Drive No. 4
Drive No. 1
Drive No. 2
Drive No. 6
Drive No. 3
Drive No. 4
Drive No. 5
Drive No. 1
Drive No. 2
Drive storage
cover
Screw
Screw
Drive storage
section
Drive storage
section
Screw
Drive storage cover

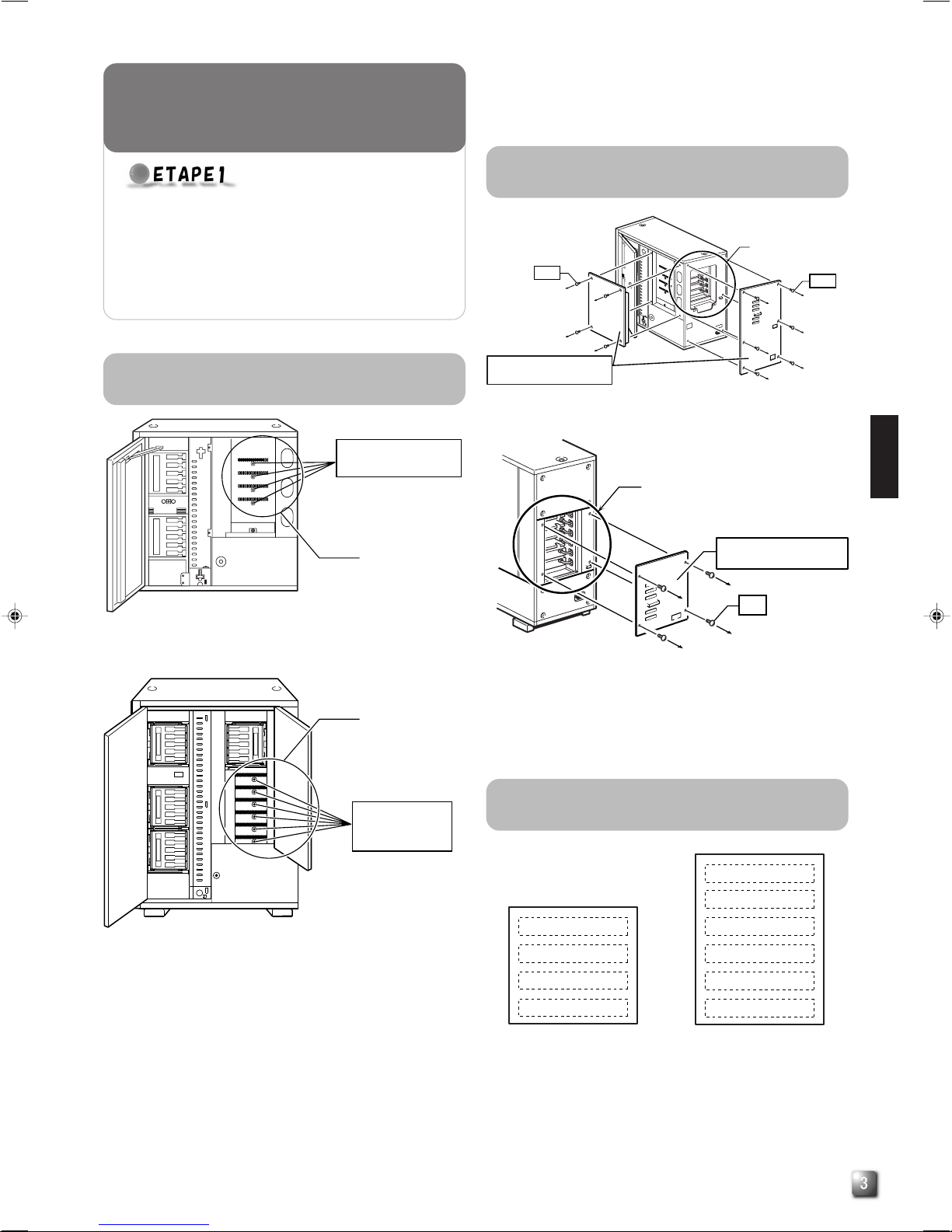

Procedure for Opening the Door of the
CD/DVD Library
Procedure for Opening the Drive Storage
Cover of the CD/DVD Library
Procedure for Determining the Setup
Position for MC-R434U
MC-R434ULST0172-001A 03.11.17, 5:15 PM3

E
<MC-R434U connection example>
1. Connect the power supply cable, control cable and SCSI
cable to the connectors at the rear of the MC-R434U.
䡵When using the MC-8100LU, the No. of the cable must
always correspond to the No. of the drive bay to which it
is being connected. If a cable with the wrong number is
connedted, it will lead to the equipment malfunctioning.
䡵When using an MC8200LU/8600LU, connect the con-
trol cables which lead from the side of the drive bay where
the MC-R434 is to be inserted.
䡵Insert all connectors firmly.
䡵SCSI cables are connected as a daisy chain connec-
tion. Each connector should be connected to the drive
positions as illustrated in the diagram.
•The SCSI cable, which is built into the MC-8100LU/
8200LU/8600LU standard models, terminates at the
location where the connection is physically terminated.
<MC-R434U rear panel>
Interior
Drive 4
Drive 3
Drive 2
Drive 1
Library SCSI board
Drive 6
Drive 5
Terminator
Internal SCSI (LVD) cable
68-pin external SCSI connector
To host computer (SE/LVD)
SE-LVD conversion board
Terminator
Internal SCSI (SE) cable
Power cable
Control cable
DIP switch
SCSI cable
14p
3
4p
2
3
1

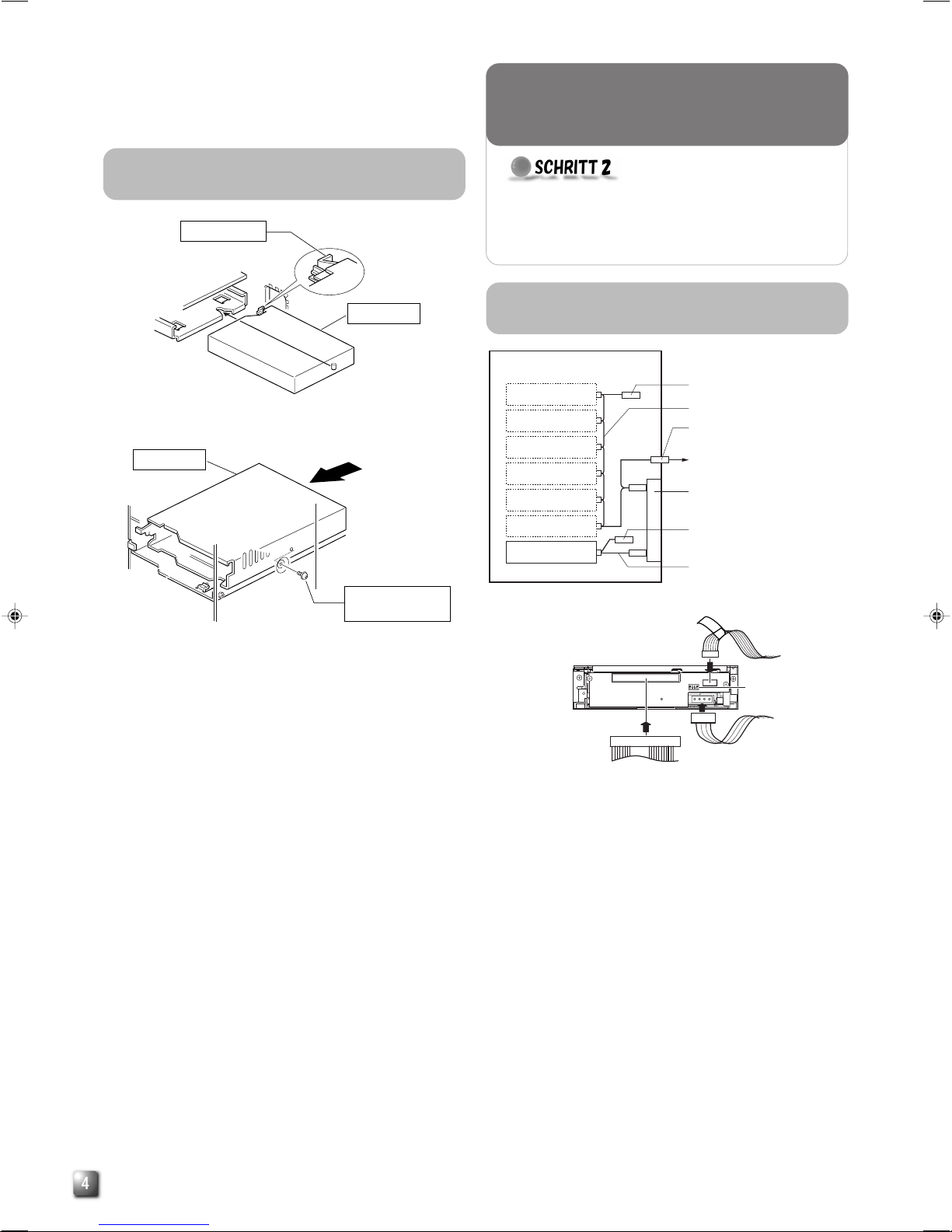

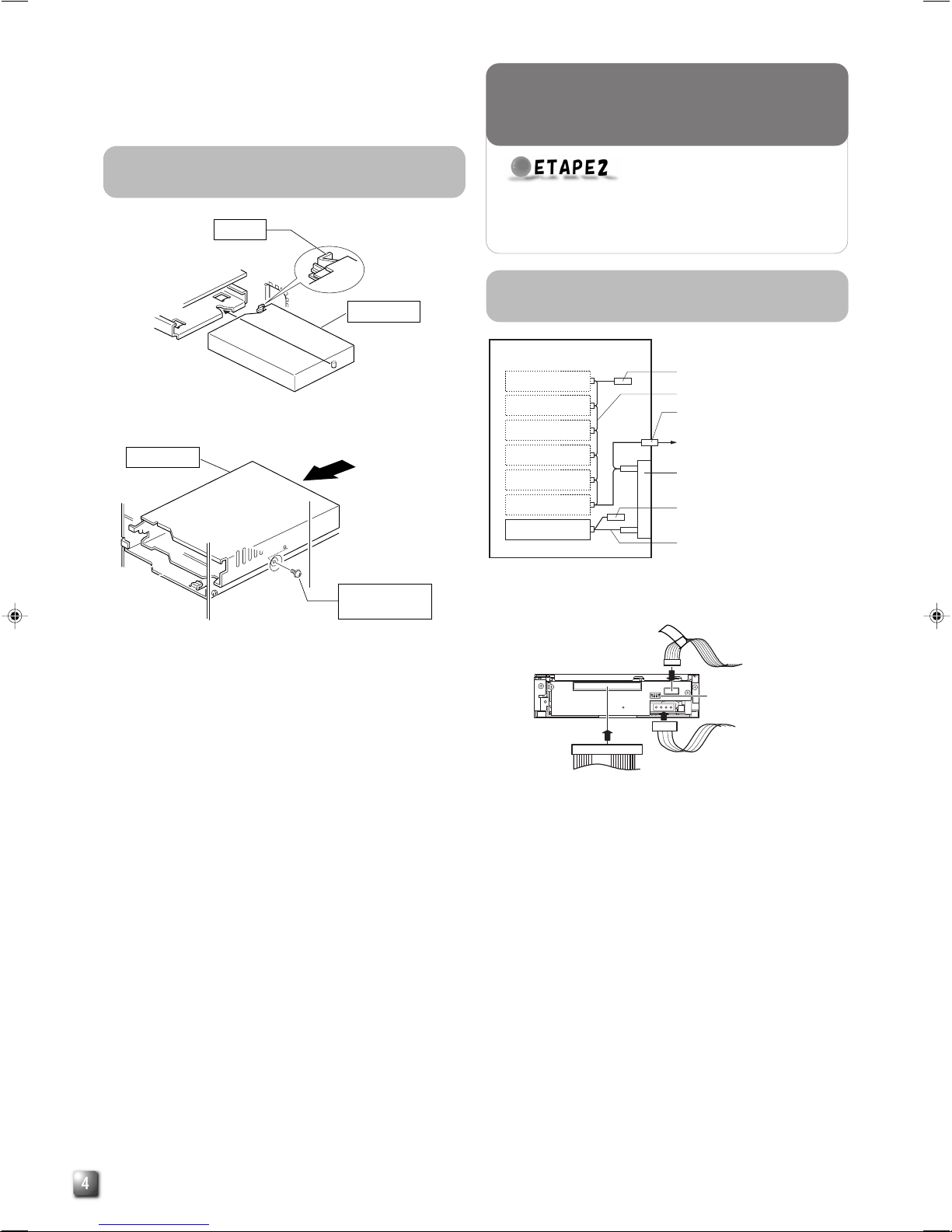

Procedure for Connecting the Cables to
the Back of the MC-R434U
1. Insert the MC-R434U from the rear of the CD/DVD Library
䡵Be sure not to damage the sensor slit.
䡵Make sure that the direction of the MC-R434U is correct
when inserting it.
䡵Be sure that the cables connected to the rear of the CD/
DVD Library are not caught or pinched when inserting
the MC-R434U.
2. Insert the MC-R434U slowly until the screw installation hole
located on the side of the MC-R434U and the screw instal-
lation hole located on the drive locking section are aligned.
3. Screw in the provided drive locking screw to the screw in-
stallation hole of the drive locking section.
䡵Tighten the screw firmly.
䡵If the drive locking screw is loose, the drive and/or Li-
brary may be damaged.
Sensor slit
MC-R434U
Drive locking
screw
MC-R434U
<MC-R434U insertion direction>
<MC-R434U locking method>
Procedure for Installing the MC-R434U in
the CD/DVD Library ●Connect the MC-R434U to the CD/DVD Library.
Also refer to the instruction manual for the CD/
DVD Library.
CONNECTION
MC-R434ULST0172-001A 03.11.17, 5:15 PM4

E
ENGLISH

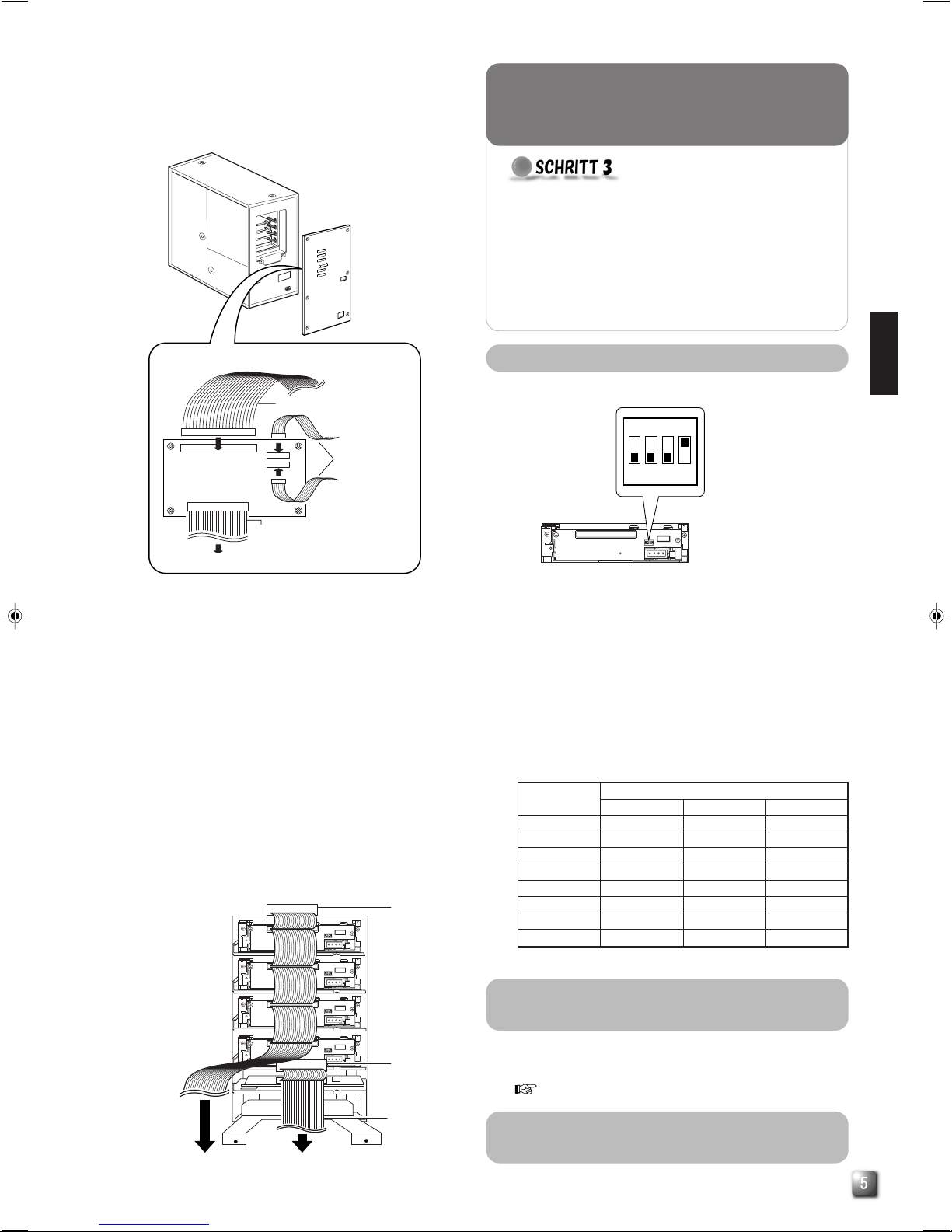

2. Connect the two LVD power cables (6P) to the SE-LVD
conversion board.
䡵Both cables have identical connector types, so that ei-
ther cable can be connected to either connector on the
SE-LVD conversion board.
3. Connect the internal SCSI (SE) cable (50P) to the SE-LVD
conversion board.
䡵The other end of the internal SCSI (SE) cable is con-
nected to the library SCSI board in the library.
4. Connect the internal SCSI (LVD) cable (68P) to the drives.
䡵The other end of the internal SCSI (LVD) cable is con-
nected to the SE-LVD conversion board.
Connecting the cables
Library
<SE-LVD conversion board>
To each drive
Internal SCSI (LVD) cable
LVD
power cable
Internal SCSI (SE) cable
3.
4.
5.
6p
6p
50p
68p
Drive 4
Drive 3
Library SCSI board
Internal SCSI
(SE) cable
To SE-LVD conversion board
Drive 2
Drive 1
Terminator
Internal SCSI cable (approx. 1.0 m)
Terminator
<Interior of library>
<With the MC-8100LU>
1. Secure the cover with the screws that were removed.
"Procedure for Opening the Drive Storage Cover of
the CD/DVD Library" on page 3.
1. Close the door and lock the key cylinder.
Procedure for Attaching the Drive
Storage Cover of the CD/DVD Library
Procedure for Closing the CD/DVD
Library Door
<MC-R434U DIP switch settings on the rear panel>
Procedure for Setting the DIP Switch
●Set the SCSI ID of the MC-R434U and close the door
of the CD/DVD Library.
Always turn the power of the CD/DVD Library off when
the dip switches are moved.
For the details of the default factory settings, please
refer to the section "SCSI ID No. SETTING" of the
instructions from the CD/DVD Library.
SETUP
<SCSI ID No. and DIP switch settings>
*: Factory setting.
SCSI ID No. Switch
ID2 ID1 ID0
0OFF OFF OFF
1*OFF OFF ON
2OFF ON OFF
3OFF ON ON
4ONOFF OFF
5ONOFF ON
6ONONOFF
7ONONON
ON
OFF
(Factory setting)
RSV ID 2 ID 1 ID 0
ON
1234
1. ID2, ID1, ID0: Setting of the SCSI ID No. of each drive.
䡵When setting the SCSI ID No., use a number that is not
being used by other SCSI devices on the same bus.
䡵The MC-R434 should be used with one of the SCSI ID
No. 0 to 7. It cannot be used with No. 8 to 15.
䡵RSV: Not available
MC-R434ULST0172-001A 03.11.17, 5:15 PM5

E
䡵The length of the SCSI cable built into the CD/DVD library is
1.0 meters.
䡵When the built-in SCSI cable is used by connecting it to an
external SCSI cable, check the total length of the SCSI cable.
If it should exceed the length described below it might be the
cause of a malfunction.
1) Used for an LVD: The maximum external cable length
should be 10 meters.
2) Used for an SE (Narrow) unit: The maximum external cable
length should be as follows.
• SCSI-2, 10 Mbyte/s, SYNC : 1.5 meters (Up to a maxi
mum of 2 drives)
• SCSI-2, 10 Mbyte/s, SYNC : 1.5 meters
• SCSI-2, ASYNC : 4.5 meters
䡵Optimum performance may not be achieved depending on
the settings of the transmission rate, operation conditions,
etc., and could be the cause of a failure when writing on the
DVD-R or CD-R with high-speed.
䡵Use an Ultra160-compatible cable as the external SCSI cable.
A malfunction may occur if any another type of cable is used.
䡵Be sure to fasten the SCSI connector with suitable screws
after making a connection with an external SCSI cable.
䡵Use an Ultra160-compatible cable as the external SCSI cable.
●Execute the automatic drive detection mode of the
CD/DVD Library.
For the automatic drive detection mode, refer to the
instruction manual for the CD/DVD Library.
EXECUTION OF AUTO-
MATIC DRIVE DETEC-
TION MODE.
CAUTION
䡵Be sure to close the drive storage cover and door of the
CD/DVD Library before turning it on.
䡵After installing, adding, replacing or removing the drives,
be sure to execute the automatic drive detection mode.
Otherwise, a malfunction may result.
䡵After installing, adding, removing or replacing the drives,
or changing the SCSI ID No., be sure to turn the host
computer off and then turn it on again.
Procedure for Executing the Automatic
Drive Detection Mode of the CD/DVD
Library

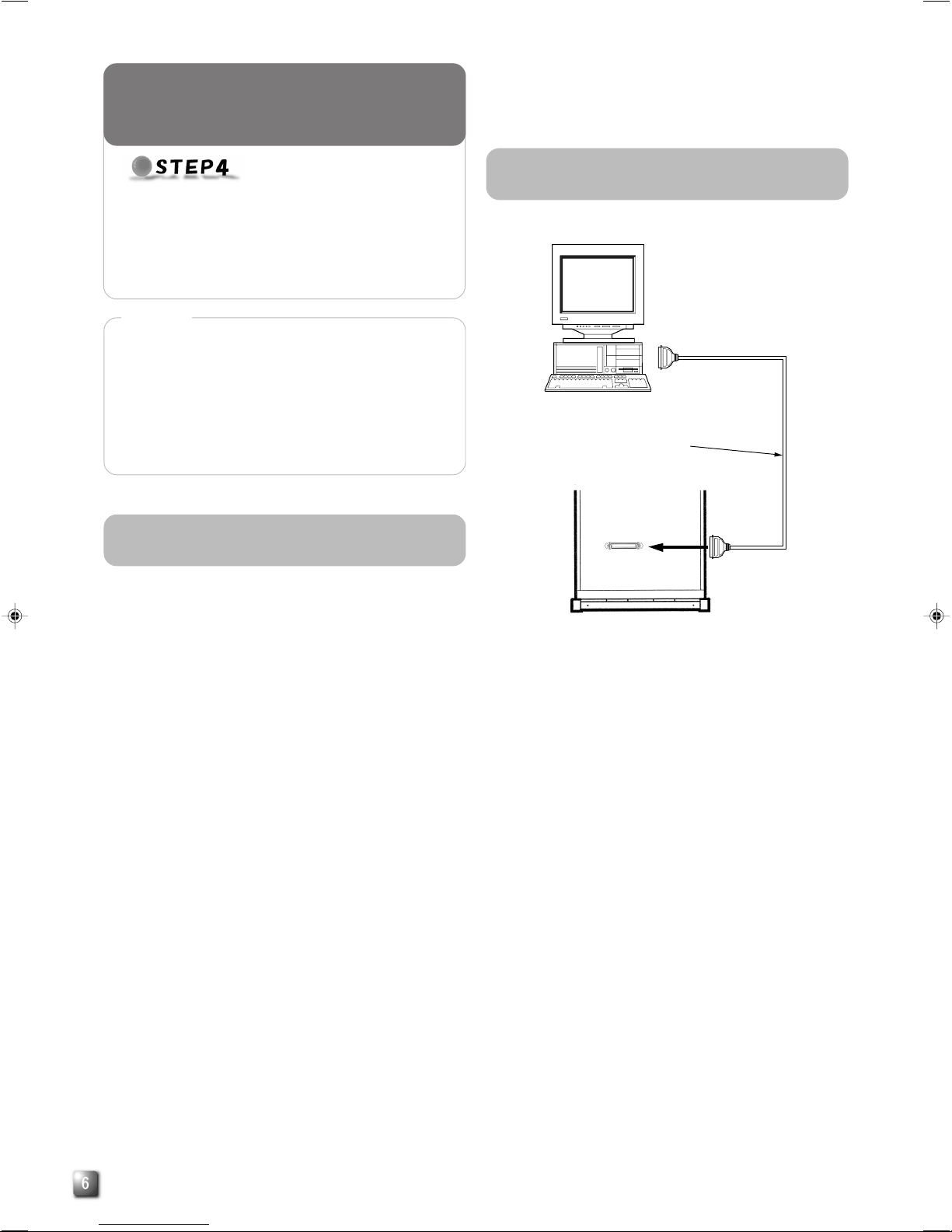

Procedure for Connecting the CD/DVD
Library to the Host Computer
Host computer
CD/DVD library
To the SCSI
connector
"IN" terminal
"SCSI-C"
To the host computer's
host adapter for
controlling the CD/DVD
library
External SCSI cable
(commercially available)
(Ultral60 compatibly)
1. While holding the "8" key on the control panel, turn the
power of the CD/DVD Library on.
2. When the LCD shows "DRIVE DETECTION COM-
PLETED," turn the power of the CD/DVD Library off.
3. Tu rn the power on again and check the indication for the
drive type (DRIVE DISPLAY).
䡵“DVD-RAM” will be displayed at the DRIVE DISPLAY on
the CD/DVD Library. If “UNKNOWN” is displayed, a cable
connection may not have been performed correctly. In
such a case, first turn off the power, then check the in-
stallation and connection again.
MC-R434ULST0172-001A 03.11.17, 5:15 PM6

E
ENGLISH
䡵Interface
Ultra 2 SCSI (80 Mbytes/s)
䡵Data transmission rate
Sustained (when the maximum sync transfer rate of the host adapter is
set to 80 Mbytes/s)
DVD-RAM 4.15 Mbytes/s (3X max.)
(Single-sided 4.7 GB or double-sided 9.4 GB)
DVD-RAM 1.38 Mbytes/s (1X)
(Single side 2.6 GB, read only)
DVD-R 5.44 Mbytes/s (4X max.) (write)
(Single-sided 4.7 GB or double-sided 9.4 GB)
DVD-R 8.31 Mbytes/s (6X max.) (read)
(Single-sided 4.7 GB or double-sided 9.4 GB)
DVD-ROM 16 Mbytes/s
(Single Layer, 12X max.: CAV)
CD-ROM 1.5 Mbytes/s to 4.8 Mbytes/s
(32X max.: CAV)
CD-R Max. 1.8 Mbytes/s (write)
(12X max.)
CD-RW Max. 1.2 Mbytes/s (write)
(8X max.)
Burst(when the maximum sync transfer rate of the host adapter is set to 80
Mbytes/s)
Max. 10 Mbytes/s (sync transfer)
䡵Average access time (1/3 stroke)
DVD-R (4.7 GB for General) : 145 ms
DVD-ROM (Single Layer) : 130 ms
DVD-RAM (4.7 GB) : 185 ms
DVD-RAM (2.6 GB) : 195 ms
CD-ROM : 150 ms
*The above values were measured using JVC's measure
methods.
䡵Buffer capacity
2 Mbytes
䡵Additional write count (DVD-R for General, 4.7 GB)
500 times typical (when a disc and a drive are combined)
15 times typical (when a disc and multiple drives are com bined)
䡵Dimensions
171 mm(W) x 47.5 mm(H) x 240 mm(D)
䡵Weight
1.5 kg
䡵Accessories
Drive locking screw ........................................................x 2
SPECIFICATIONS
䡵Applicable discs
DVD-R 4.7 GB (Ver. 2.0 for General Use)
Recommended discs: Single-sided 4.7 GB
Matsushita Electric Corp.
Mitsubishi Kagaku Media Corp.
Hitachi Maxell Ltd.
TDK Corp.
Tai yo Yuden Co., Ltd.
Recommended discs: Double-sided 9.4 GB
Mitsubishi Kagaku Media Corp.
Hitachi Maxell Ltd.
DVD-R 3.95 GB (Ver. 1.0, Disc-at-once, read only)
DVD-ROM
DVD-RAM (Ver. 2.1, single-sided 4.7 GB, double-sided 9.4 GB)
Matsushita Electric Corp.
Hitachi Maxell Ltd.
DVD-RAM (Ver. 1.0, single-sided 2.6 GB, read only)
CD-ROM (Mode-1, Mode-2, etc.)
CD-R
Ricoh Company Ltd.
Mitsubishi Kagaku Media Corp.
Hitachi Maxell Ltd.
TDK Corp.
Taiyo Yuden Co., Ltd.
Mitsui Chemicals, Inc.
CD-RW
Ricoh Company Ltd.
Mitsubishi Kagaku Media Corp.
* Note 1: It is recommended to write and read the DVD-R,
DVD-RAM, CD-R and CD-RW discs using the drives
of the same model. If drives of different models
are used in write and read, discs of certain manu-
facturers or production lots may not manifest the
full performance.
* Note 2: Only discs with a diameter of 120 mm are appli-
cable.
* Note 3: Use DVD-R, CD-R and CD-RW discs that match the
optimal writing speed. However, even if the appro-
priate discs are used, an adequate performance
may not be achieved depending on the disc manu-
facturer or production lot compatibility.
䡵Design and specifications are subject to change without no-
tice.
MC-R434ULST0172-001A 03.11.17, 5:15 PM7

DEUTSCH
MC-R434U
BEDIENUNGSANLEITUNG
MC-R434U(G).pm6 03.11.17, 5:12 PM1

G
INSTALLATIONSREIHENFOLGE
Bitte führen Sie erforderlichen Installationsschritte in der angezeigten Reihenfolge durch.
SICHERHEITSHINWEISE VOR DEM GEBRAUCH
INSTALLATION
Seite 3, 4
●Installieren Sie das MC-R434U in der CD/DVD-Bibliothek.
䡵So öffnen Sie die Tür der CD/DVD-Bibliothek
䡵So öffnen Sie die Einbaubuchtabdeckung der CD/DVD-Bibliothek
䡵Bestimmen der Einbaubucht für das MC-R434U
䡵So installieren Sie das MC-R434U in der CD/DVD-Bibliothek
ANSCHLÜSSE
Seite 4, 5
●Schließen Sie das MC-R434U an die CD/DVD-Bibliothek an.
䡵So schließen Sie die Kabel an die Rückseite von MC-R434U an
EINRICHTEN
Seite 5
●Stellen Sie die SCSI-ID-Nr. von MC-R434U ein und schließen Sie
die Tür der CD/DVD-Bibliothek
䡵So stellen Sie den DIP-Schalter ein
䡵So bringen Sie die Einbaubuchtabdeckung der CD/DVD-Bibliothek
wieder an
䡵So schließen Sie die Tür der CD/DVD-Bibliothek
DURCHFÜHREN DER AUTOMATISCHEN
LAUFWERKERFASSUNG
Seite 6
●Führen Sie die automatische Laufwerkerfassung durch und
schließen Sie den Hostcomputer an.
䡵So führen Sie die automatische Laufwerkerfassung für die CD/DVD-
Bibliothek durch.
䡵So schließen Sie die CD/DVD-Bibliothek an den Hostcomputer an.
●Die Umgebungstemperatur der CD/DVD-Bibliothek sollte im
Bereich von ca. 5°C bis 30°C liegen, wenn ein MC-R434U an
mehrere Geräte der Modellreihen MC-8100LU oder
MC8200LU/8600LU, wie nachfolgend angegeben,
angeschlossen ist.
• MC-8100LU : 4 Geräte
• MC-8200LU/8600LU : 6 Geräte
1. GEFAHR: Unsichtbare Laserstrahlung, falls die
Sicherheitsverriegelung beim Öffnen versagt oder
abgestellt wird.
2. VORSICHT: Die obere Abdeckung darf nicht entfernt
werden. Im Inneren der Einheit befinden sich keine Teile, die
vom Benutzer gewartet werden können. Wartungsarbeiten
geschultem Servicepersonal überlassen.
●Das MC-R434U ist ein DVD-RAM/R-Laufwerk, das für den
Einsatz mit der JVC MC-8100LU/8200LU/8600LU "CD/DVD
Bibliothek" entwickelt wurde.
●Soll dieses Laufwerk in einer Bibliothek installiert werden, die
in Gebrauch ist, bitte unbedingt die Bedienungsanleitung
sorgfältig lesen.
●Das MC-R434U-Laufwerk kann nicht getrennt betrieben
werden.
●Dieses Laufwerk kann nicht zusammen mit den folgenden
Modellen verwendet werden
• CD-ROM-Bibliothek : MC-1000 Serie/2000 Serie
• DVD-RAM-Bibliothek : MC-7000 Serie
• CD/DVD-Bidliothek : MC-8000U serie
●Angaben zu kompatiblen Diskausführungen finden Sie in den
Technischen Daten auf Seite 8.
MC-R434U(G).pm6 03.11.17, 5:12 PM2

G
DEUTSCH
1. Wählen Sie in dem auf der LCD-Anzeige der CD/DVD-
Bibliothek dargestellten Menü den Eintrag [DOOR OPEN
MODE].
2. Halten Sie den Schalter “SELECT” für fünf Sekunden
gedrückt.
3. Schalten Sie die Stromversorgung der CD/DVD-Bibliothek
aus, sobald die Meldung [THE DOOR CAN BE OPENED]
auf der LCD-Anzeige erscheint.
4. Zum Entriegeln und Öffnen der Tür stecken Sie den
Schlüssel in das in der Türmitte befindliche Zylinderschloss.
*In den Abbildungen wird die CD/DVD-Bibliothek zur erleichterten
Erläuterung ohne Einbaubuchtabdeckung gezeigt.
<Für MC-8100LU>
<Für MC-8200LU>
1. Entfernen Sie die Schrauben von der Einbaubuchtabdeckung
der CD/DVD-Bibliothek.
2. Nehmen Sie die Einbaubuchtabdeckung ab.
1. Insallieren Sie die Laufwerke nacheinander in den
Laufwerkbuchten Nr.1 bis Nr. 6 (Nr. 1 bis Nr. 4 im Fall von
MC-8100LU).
䡵Wenn Sie bei der untersten Einbaubuchtnummer
beginnen, vereinfachen Sie sich die Einbauarbeit.
<
MC-8100LU Laufwerkbucht ><
MC-8200LU Laufwerkbucht >
<Für MC-8100LU>
<Für MC-8200LU>
Laufwerkbucht
Montagebohrung
für Laufwerkmonta-
geschraube
Laufwerkbucht
Montagebohrung
für Laufwerkmon-
tageschraube
Laufwerk Nr. 3
Laufwerk Nr. 4
Laufwerk Nr. 1
Laufwerk Nr. 2
Laufwerk Nr. 6
Laufwerk Nr. 3
Laufwerk Nr. 4
Laufwerk Nr. 5
Laufwerk Nr. 1
Laufwerk Nr. 2
Einbaubuchtabdeckung
Schraube
Schraube
Laufwerkbucht
Laufwerkbucht
Schraube
Einbaubuchtabdeckung
So öffnen Sie die Tür der CD/DVD-
Bibliothek
So öffnen Sie die Einbaubuchtabdeckung
der CD/DVD-Bibliothek
Bestimmen der Einbaubucht für das
MC-R434U
●Installieren Sie das MC-R434U in der CD/DVD-
Bibliothek.
Stellen Sie vor dem Einbau sicher, dass der Hostcomputer
und alle Peripheriegeräte ausgeschaltet sind.
Sonstige Angaben zum Einbau in die CD/DVD-
Bibliothek entnehmen Sie bitte der zu der CD/DVD-
Bibliothek gehörigen Bedienungsanleitung.
INSTALLATION
MC-R434U(G).pm6 03.11.17, 5:12 PM3

G
<Anschlussbeispiel MC-R434U>
1. Schließen Sie das Netzkabel, Steuerkabel und SCSI-Kabel
an die entsprechenden Anschlüsse auf der Rückseite des
MC-R434U an.
䡵Bei Benutzung des MC-8100LU muß die Kabel-Nr. immer
der Nr. des Laufwerkeinschubs entsprechen, an dem es
angeschlossen ist. Wenn Laufwerke mit dem falschen
Einschub verbunden werden, kommt es zu
Fehlfunktionen.
䡵Bei der Verwendung von Modellausführung MC-8200LU/
8600LU müssen die Steuerkabel verwendet werden, die
seitlich in das Einschubfach geführt werden, in dem MC-
R434U installiert werden soll.
䡵Überprüfen Sie die Stecker auf einwandfreien Sitz.
䡵Die SCSI-Kabel müssen in Reihe angeschlossen
werden. Der Anschluss für die einzelnen Einbaubuchten
wird im Diagramm dargestellt.
•Der Abschluss des in den Standardmodellen MC-
8100LU/8200LU/8600LU eingebauten SCSI-Kabels
stimmt mit dem physischen Kabelabschluss überein.
<Rückseite von MC-R434U>
Steuerkabel
DIP-Schalter
SCSI-Kabel
14p
3
4p
2
3
1
Spannungs-
versorgung
So schließen Sie die Kabel an die
Rückseite von MC-R434U an
1. Setzen Sie das MC-R434U von der Rückseite der CD/DVD-
Bibliothek ein.
䡵Achten Sie darauf, dass hierbei der Sensorschlitz nicht
beschädigt wird.
䡵Achten Sie auf die korrekte Einbaurichtung für das MC-
R434U.
䡵Achten Sie beim Einsetzen von MC-R434U darauf, dass
an der Rückseite der CD/DVD-Bibliothek befindliche
Kabel nicht eingeklemmt werden.
2. Schieben Sie das MC-R434U langsam ein, bis die seitlich
am MC-R434U befindliche Montagebohrung auf die
Montagebohrung der Laufwerkbucht ausgerichtet ist.
3. Befestigen Sie die mitgelieferte Montageschraube in der
Montagebohrung der Laufwerkbucht .
䡵Ziehen Sie die Schraube einwandfrei fest.
䡵Bei einer lose angebrachten Montageschraube kann es
zu Schäden am Laufwerk und/oder der Bibliothek
kommen.
Sensorschlitz
MC-R434U
MC-R434U
Laufwerkmonta-
geschraube
<Einbaurichtung von MC-R434U>
<Befestigung von MC-R434U>
So installieren Sie das MC-R434U in der
CD/DVD-Bibliothek ●Schließen Sie das MC-R434U an die CD/DVD-
Bibliothek an.
Siehe auch die zur CD/DVD-Bibliothek gehörige
Bedienungsanleitung.
ANSCHLÜSSE
Innenansicht
Laufwerk 4
Laufwerk 3
Laufwerk 2
Laufwerk 1
Bibliothek-SCSI-Karte
Laufwerk 6
Laufwerk 5
Terminator
Internes SCSI (LVD)-Kabel
externer 68-pol. SCSI-Anschluss
An Hostcomputer (SE/LVD)
SE-LVD-Karte
Terminator
Internes SCSI (SE)-Kabel
MC-R434U(G).pm6 03.11.17, 5:12 PM4

G
DEUTSCH
1. ID2, ID1, ID0: Einstellung der SCSI-ID-Nr.für jedes Laufwerk.
䡵Achten Sie darauf, keine SCSI-ID Nr. zu verwenden, die
bereits einem anderen SCSI-Peripheriegerät des
gleichen Busses zugewiesen wurde.
䡵Dem MC-R434U muss eine der SCSI ID-Nummern 0
bis 7 zugewiesen werden. Die Nummern 8 bis 15 sind
ungeeignet.
䡵RSV: Nicht verfügbar.
<MC-R434U DIP-Schalter-Einstellung an der Rückseite>
●Stellen Sie die SCSI-ID-Nr. für das MC-R434U ein
und schließen Sie die Tür der CD/DVD-Bibliothek.
Sie müssen unbedingt die Stromversorgung der CD/
DVD-Bibliothek ausschalten, bevor Sie mit der
Einstellung der DIP-Schalter beginnen.
Angaben zur Grundeinstellung ab Werk siehe den
Abschnitt “SCSI ID Nr. SETTING” in der zur CD/DVD-
Bibliothek gehörigen Bedienungsanleitung.
EINRICHTEN
<SCSI-ID-Nr.- und DIP-Schalter-Einstellungen>
SCSI ID No. Schalter
ID2 ID1 ID0
0OFF OFF OFF
1*OFF OFF ON
2OFF ON OFF
3OFF ON ON
4ONOFF OFF
5ONOFF ON
6ONONOFF
7ONONON
ON
OFF
(Grundeinstellung ab Werk)
RSV ID 2 ID 1 ID 0
ON
1234
*: Grundeinstellung ab Werk.
So stellen Sie den DIP-Schalter ein
2. Schließen Sie die beiden LVD-Stromversorgungskabel (6-
polig) an die SE-LVD-Karte an.
䡵Beide Kabel sind mit identischen Steckerausführungen
ausgerüstet und können dementsprechend beliebig an
einen der Anschlüsse der SE/LVD-Karte angebracht
werden.
3. Schließen Sie das interne SCSI (SE)-Kabel (50-polig) an
die SE-LVD-Karte an.
䡵Das andere Ende des internen SCSI (SE)-Kabels ist an
die Bibliothek-SCSI-Karte in der Bibliothek
anzuschließen.
4. Schließen Sie das interne SCSI (LVD)-Kabel (68-polig) an
die Laufwerke an.
䡵Das andere Ende des internen SCSI (LVD)-Kabels ist
an die SE-LVD-Karte anzuschließen.
< SE-LVD-Karte >
An jedes Laufwerk
Internes SCSI (LVD)-Kabel
LVD-
Stromversorgungskabel
Internes SCSI (SE)-Kabel
3.
4.
5.
6p
6p
50p
68p
Laufwerk 4
Laufwerk 3
Bibliothek-SCSI-Karte
Internes SCSI
(SE)-Kabel
An SE-LVD-Karte
Laufwerk 2
Laufwerk 1
Terminator
Internes SCSI-Kabel (ca. 1,0 m)
Terminator
< Innenansicht der Bibliothek >
<With the MC-8100LU>
1. Bringen Sie die Einbaubuchtabdeckung mit den zuvor
entfernten Schrauben an.
“So öffnen Sie die Tür der CD/DVD-Bibliothek” auf Seite 3
1. Schließen Sie die Tür ab.
So bringen Sie die Einbaubuchtabdeckung
der CD/DVD-Bibliothek wieder an
So schließen Sie die Tür der CD/DVD-
Bibliothek
MC-R434U(G).pm6 03.11.17, 5:12 PM5

G
Hostcomputer
CD/DVD-Bibliothek
An den SCSI-
Anschluss,
“IN” Buchse
“SCSI-C”
An den Hostadapter
des Hostcomputers zur
Steuerung der
CD/DVD-Bibliothek
Externes SCSI-Kabel
(im Fachhandel erhältlich)
(Ultra160-kompatible)
1. Während Sie die Taste “8” auf der Bedientafel gedrückt
halten, schalten Sie die CD/DVD-Bibliothek ein.
2. Wenn auf der LCD-Anzeige die Meldung “DRIVE DETEC-
TION COMPLETED” erscheint, schalten Sie die CD/DVD-
Bibliothek aus.
3. Schalten Sie nochmals ein und überprüfen Sie die Anzeige
für die Laufwerksausführung (DRIVE DISPLAY).
䡵“DVD-RAM” wird für DRIVE DISPLAY an der CD/DVD-
Bibliothek angezeigt. Falls “UNKNOWN” angezeigt wird,
kann ein fehlerhafter Kabelanschluss vorliegen. In
diesem Fall zuerst ausschalten und anschließend den
Einbau und die Anschlüsse nochmals überprüfen.
䡵Als externes SCSI-Kabel muss eine 160-kompatible
Ausführung verwendet werden.
VORSICHT
䡵Vergewissern Sie sich vor dem Einschalten der CD/DVD-
Bibliothek, dass die Einbaubuchtabdeckung befestigt
und die Tür der CD/DVD-Bibliothek geschlossen ist.
䡵Wenn Laufwerke installiert, hinzugefügt, ausgetauscht
oder entfernt wurden, muss unbedingt eine automatische
Laufwerkerfassung durchgeführt werden. Andernfalls
kann es zu Betriebsstörungen kommen.
䡵Wenn Laufwerke installiert, hinzugefügt, ausgetauscht
oder entfernt oder SCSI-ID-Nummern geändert wurden,
muss der Hostcomputer unbedingt aus- und erneut
eingeschaltet werden
So führen Sie die automatische Laufwerkerfassung für
die CD/DVD-Bibliothek durch
So schließen Sie die CD/DVD-Bibliothek
an den Hostcomputer an
●Führen Sie die automatische Laufwerkerfassung für
die CD/DVD-Bibliothek durch.
Angaben zum automatischen Lauwerks-
serkennungsmodus finden Sie in der zur CD/DVD-
Bibliothek gehörigen Bedienungsanleitung.
DURCHFÜHREN DER
AUTOMATISCHEN LAUF-
WERKERFASSUNG.
䡵Die Länge des in der CD/DVD-Bibliothek eingebauten SCSI-
Kabels beträgt 1,0 m.
䡵Wird das interne SCSI-Kabel mit einem externen SCSI-Kabel
verbunden, muss die zulässige Gesamtlänge der SCSI-
Kabelverbindung berücksichtigt werden. Falls die zulässige
nachfolgend angegebene Gesamtlänge überschritten wird,
kann es zu Betriebsstörungen kommen.
1) Für LVD: Die maximal zulässige Länge des externen Kabels
beträgt 10 m.
2) Für SE (Eng): Für die maximal zulässige Länge des
externen Kabels gelten die folgenden Beschränkungen:
• SCSI-2, 20 Mbyte/sYSNC : 1,5 Meter (Max. 2 Laufwerke)
• SCSI-2, 10 Mbyte/s SYNV : 1,5 Meter
• SCSI-2, ASYNC : 4,5 Meter
䡵Die maximal verfügbare Leistung kann ggf. in Abhängigkeit
von der Einstellung der Transferrate, den Betriebsbedingungen
etc., nicht erzielt werden. In diesem Fall kann es zu
Betriebsstörungen kommen, wenn Daten in hoher
Geschwindigkeit auf die DVD-R oder CD-R geschrieben
werden.
䡵Als externes Kabel muss eine Ultra160-kompatible
Ausführung verwendet werden. Bei Verwendung einer anderen
Kabelausführung kann es zu Betriebsstörungen kommen.
䡵Bei Anschluss eines externen SCSI-Kabels muss der
Steckverbinder mit geeigneten Schrauben befestigt werden.
MC-R434U(G).pm6 03.11.17, 5:12 PM6

G
DEUTSCH
䡵Schnittstelle
Ultra 2 SCSI (80 Mbytes/Sek.)
䡵Datentransferrate
Unterbrechungsfrei (wenn der Hostadapter mit der maximalen Sync-
Transferrate von 20 Mbytes/Sek. arbeitet)
DVD-RAM 4,15 Mbytes/Sek. (3X max.)
(Einseitig 4,7 GB oder beidseitig 9,4 GB)
DVD-RAM 1,38 Mbytes/Sek. (1X)
(Einseitig 2,6 GB, nur lesen)
DVD-R 5,44 Mbytes/Sek. (4X max.) (Schreiben)
(Einseitig 4,7 GB oder beidseitig 9,4 GB)
DVD-R 8,31 Mbytes/Sek. (6X max.) (Lesen)
(Einseitig 4,7 GB oder beidseitig 9,4 GB)
DVD-ROM 16 Mbytes/Sek.
(Einzelschicht, 12X max.: CAV)
CD-ROM 1,5 Mbytes/Sek. bis 4,8 Mbytes/Sek.
(32X max.: CAV)
CD-R Max. 1,8 Mbytes/Sek. (Schreiben)
(12X max.)
CD-RW Max. 1,2 Mbytes/Sek. (Schreiben)
(8X max.)
Burst(wenn der Hostadapter mit der maximalen Sync-Transferrate von 80
Mbytes/Sek. arbeitet)
Max. 10 Mbytes/Sek. (synchroner Datentransfer)
䡵Durchschn. Zugriffszeit (1/3 Takt)
DVD-R (4,7 GB für allgemeine Anwendungen) :145 ms
DVD-ROM (Einzelschicht) :130 ms
DVD-RAM (4,7 GB) :185 ms
DVD-RAM (2,6 GB) :195 ms
CD-ROM : 150 ms
*Die obigen Angaben wurden nach JVC Messverfahren
erstellt.
䡵Zwischenspeicher
2 Mbytes
䡵Zählung zusätzlicher Schreibvorgänge (DVD-R für
allgemeine Anwendungen, 4,7 GB)
Typisch 500 Vorgänge (eine Disk und ein Laufwerk kombiniert)
Typisch15 Vorgänge (eine Disk und mehrere Laufwerke kombiniert)
䡵Abmessungen
171 mm (B) x 47,5 mm (H) x 240 mm (T)
䡵Gewicht
1,5 kg
䡵Zubehör
Laufwerkmontageschraube ...........................................x 2
TECHNISCHE DATEN
䡵Geeignete Disks
DVD-R 4.7 GB (Ver. 2.0 für allgemeinen Gebrauch)
Empfohlene Disks: Einseitig 4,7 GB
Matsushita Electric Corp.
Mitsubishi Kagaku Media Corp.
Hitachi Maxell Ltd.
TDK Corp.
Taiyo Yuden Co., Ltd.
Empfohlene Disks: Beidseitig: 9,4 GB
Mitsubishi Kagaku Media Corp.
Hitachi Maxell Ltd.
DVD-R 3,95 GB (Ver. 1.0, Disc at once, nur lesen)
DVD-ROM
DVD-RAM (Ver. 2.1, einseitig 4,7 GB, beidseitig 9,4 GB)
Matsushita Electric Corp.
Hitachi Maxell Ltd.
DVD-RAM (Ver. 1.0, einseitig 2,6 GB, nur lesen)
CD-ROM (Modus 1, Modus 2 etc.)
CD-R
Ricoh Company Ltd.
Mitsubishi Kagaku Media Corp.
Hitachi Maxell Ltd.
TDK Corp.
Taiyo Yuden Co., Ltd.
Mitsui Chemicals, Inc.
CD-RW
Ricoh Company Ltd.
Mitsubishi Kagaku Media Corp.
* Hinweis 1: Es wird empfohlen, für DVD-R, DVD-RAM, CD-R
und CD-RW Disks stets sowohl im Schreib- als
auch im Lesebetrieb jeweils dieselbe Laufwerk-
Modellausführung zu verwenden. Werden für
den Schreib- und Lesebetrieb unterschiedliche
Laufwerk-Modellausführungen eingesetzt, kann
für Disks bestimmter Hersteller und/oder
Bauserien ggf. nicht die volle Leistung erzielt
werden.
* Hinweis 2: Es dürfen ausschließlich Disks mit einem
Durchmesser von 120 mm verwendet werden.
* Hinweis 3:
Verwenden Sie DVD-R-, CD-R- und CD-RW-Disks, die
für die optimale Schreibgeschwindigkeit ausgelegt
sind. Bitte beachten Sie, dass selbst beiVerwendung
geeigneter Disks je nach Disk-Hersteller und infolge
von Produktionsschwankungen die maximal
verfügbare Leistung ggf. nicht erreicht werden kann.
䡵Änderungen der Konstruktion und der technischen Daten
jederzeit ohne Vorankündigung vorbehalten.
MC-R434U(G).pm6 03.11.17, 5:12 PM7

FRANÇAIS
MC-R434U
MANUEL D’INSTRUCTIONS
MC-R434U(F).pm6 03.11.17, 5:11 PM1

F
INSTALLATION
Procédez comme suit pour l’installation.
PRECAUTIONS AVANT L’EMPLOI
INSTALLATION
Page 3, 4
●Installez le MC-R434U dans la bibliothèque CD/DVD.
䡵Ouverture de la porte de la bibliothèque CD/DVD
䡵Ouverture du panneau de magasin des unités de la bibliothèque
CD/DVD
䡵Détermination de l’emplacement du MC-R434U
䡵Installation du MC-R434U dans la bibliothèque CD/DVD
RACCORDEMENTS
Page 4, 5
●Raccordez le MC-R434U à la bibliothèque CD/DVD.
䡵Raccordement des câbles à l’arrière du MC-R434U
CONFIGURATION
Page 5
●Réglez le N˚ ID SCSI du MC-R434U et refermez la porte de la
bibliothèque CD/DVD.
䡵Réglage des microcommutateurs
䡵Fixation du panneau du magasin des unités de la bibliothèque CD/DVD
䡵Fermeture de la porte de la bibliothèque CD/DVD
EXECUTION DU MODE DE DETECTION
AUTOMATIQUE DE LECTEUR
Page 6
●Exécution du mode de détection automatique de lecteur et
raccordement de l’ordinateur hôte.
䡵Exécution du mode de détection automatique de lecteur de la
bibliothèque CD/DVD
䡵Raccordement de la bibliothèque CD/DVD à l’ordinateur hôte
●La température ambiante autour de la Bibliothèque CD/DVD
doit être maintenue à environ 5˚C à 30˚C quand un MC-R434U
est raccordé à plusieurs MC-8100LU ou MC8200LU/8600LU
dans la bibliothèque CD/DVD comme indiqué ci-dessous.
• MC-8100LU : 4 unités
• MC-8200LU/8600LU : 6 unités
1. DANGER: Rayonnement laser invisible en cas d’ouverture
avec une fermeture défaillante ou défectueuse.
2. ATTENTION: N’ouvrez pas le cache supérieur. Cet
appareil ne contient pas de pièces entretenables par
l’utilisateur; confiez tout l’entretien au personnel de ser-
vice qualifié.
●Le MC-R433U est une unité DVD-RAM/R conçue pour être
utilisée avec la bibliothèque CD/DVD JVC MC-8100LU/
8200LU/8600LU.
●A l’installation de cette unité dans une bibliothèque, lisez
attentivement le manuel d’instructions.
●Le MC-R434U ne peut fonctionner de manière autonome.
●Cette unité ne peut pas s’utiliser en combinaison avec les
modèles suivants:
• Bibliothèque CD/ROM : Série MC-1000/série 2000
• Bibliothèque DVD-RAM : Série MC-7000
• Bibliotheque CD/DVD : Série MC-8000U
●Voir les Spécifications à la page 8 pour les disques compatibles.
MC-R434U(F).pm6 03.11.17, 5:11 PM2

F
FRANÇAIS
1. Sélectionnez [DOOR OPEN MODE] dans l’écran MENU
sur l’affichage LCD de la bibliothèque CD/DVD.
2. Appuyez sur la commande “SELECT” pendant cinq
secondes.
3. Mettez la bibliothèque JVC hors tension quand le message
[THE DOOR CAN BE OPENED] apparaît sur l’affichage
LCD.
4. Insérez la clé dans la serrure au centre de la porte pour
déverrouiller et ouvrir la porte.
*L’illustration indique la bibliothèque CD/DVD avec le panneau du
magasin des unités retiré pour faciliter la description.
<Avec le MC-8100LU>
<Avec le MC-8200LU>
1. Déposez les vis du panneau du magasin des unités de la
bibliothèque CD/DVD.
2. Déposez le panneau du magasin des unités.
1. Installez les unités dans les racks n˚1 à 6 (n˚1 à 4 pour le
MC-8100LU) dans cet ordre.
䡵Installer les unités du numéro le plus bas vers le plus
haut facilite l’installation.
<Section du magasin des
unités MC-8100LU>
<Section du magasin des
unités MC-8200LU>
<Avec le MC-8100LU>
<Avec le MC-8200LU>
Section magasin
d’unité
Orifice pour vis de
verrouillage d’unité
Section magasin
à unités
Orifice pour vis
de verrouillage
d’unité
Unité n˚ 3
Unité n˚ 4
Unité n˚ 1
Unité n˚ 2
Unité n˚ 6
Unité n˚ 3
Unité n˚ 4
Unité n˚ 5
Unité n˚ 1
Unité n˚ 2
Panneau de magasin
des unités
Vis
Vis
Section magasin
à unités
Section magasin
des unités
Vis
Panneau de magasin
des unités
Ouverture de la porte de la bibliothèque
CD/DVD
Ouverture du panneau de magasin des
unités de la bibliothèque CD/DVD
Détermination de l’emplacement du
MC-R434U
●Installez le MC-R434U dans la bibliothèque CD/DVD.
Avant de commencer l’installation, mettez hors ten-
sion l’ordinateur hôte et tous les périphériques de la
bibliothèque.
Consultez le manuel d’instructions de la bibliothèque
CD/DVD pour les instructions la concernant.
INSTALLATION
MC-R434U(F).pm6 03.11.17, 5:11 PM3

F
1. Insérez le MC-R434U par l’arrière de la bibliothèque CD/
DVD.
䡵Faites attention de ne pas endommager le palpeur.
䡵Insérez le MC-R434U dans le sens correct.
䡵Veillez à ce qu’aucun câble raccordé à l’arrière de la
bibliothèque CD/DVD ne soit coincé à l’introduction du
MC-R434U.
2. Insérez le MC-R434U lentement jusqu’à faire coïncider
l’orifice pour vis situé sur le côté du MC-R434U et l’orifice
pour vis de la section de fixation d’unité.
3. Serrez la vis de fixation de l’unité fournie dans l’orifice pour
vis de la section de fixation d’unité.
䡵Serrez fermement la vis.
䡵Si la vis de fixation de l’unité est desserrée, l’unité et/ou
la bibliothèque peut être endommagée.
Palpeur
MC-R434U
MC-R434U
Vis de fixation
de l’unité
<Direction d’installation du MC-R434U>
<Méthode de fixation du MC-R434U>
Installation du MC-R434U dans la
bibliothèque CD/DVD
<Example de raccordement du MC-R434U>
1. Raccordez le câble d’alimentation, le câble de commande et
le câble SCSI aux connecteurs à l’arrière du MC-R434U.
䡵Avec le MC-8100LU, le numéro du câble doit toujours
correspondre au numéro du rack du lecteur auquel il est
raccordé. Si vous connectez un câble portant un numéro
incorrect, l'appareil ne fonctionnera pas correctement.
䡵Si vous utilisez le MC8200LU/8600LU, raccordez les
câbles de contrôle sortant du côté de la baie de l’unité là
où le MC-R434U doit être inséré.
䡵Raccordez fermement tous les connecteurs.
䡵Les câbles SCSI sont raccordés en guirlande. Chaque
connecteur doit être raccordé à un emplacement d’unité,
comme le montre le croquis.
•Le câble SCSI, qui est intégré aux modèles standard
MC-8100LU/8200LU/8600LU, se termine à l’emplace-
ment où la connexion est physiquement terminée.
<Panneau arrière du MC-R434U>
Câble de commande
Microcommutateurs
Câble SCSI
14p
3
4p
2
3
1
Câble
d’alimentation
Raccordement des câbles à l’arrière du
MC-R434U
●Raccordez le MC-R434U à la bibliothèque CD/DVD.
Consultez aussi le manuel d’instructions de la
bibliothèque CD/DVD.
RACCORDEMENTS
Intérieur
Unité 4
Unité 3
Unité 2
Unité 1
Carte SCSI de bibliothèque
Unité 6
Unité 5
Terminaison
Câble SCSI (LVD) interne
Connecteur SCSI extérieur 68 broches
Vers l’ordinateur hôte (SE/LVD)
Carte de conversion SE-LVD
Terminaison
Câble interne SCSI (SE)
MC-R434U(F).pm6 03.11.17, 5:11 PM4

F
FRANÇAIS
1. ID2, ID1, ID0: Réglage du n˚ ID SCSI de chaque unité
䡵Au réglage du n˚ ID SCSI, utilisez un numéro non utilisé
par d’autres périphériques SCSI du même bus.
䡵Le MC-R434 doit être utilisé avec un SCSI à numéro
d’identification 0 à 7. Il n’est pas utilisable avec un numéro
de 8 à 15.
䡵RSV: Non disponible
<Réglage des microcommutateurs du MC-R434U sur le
panneau arrière>
<Réglages du n˚ ID SCSI et des microcommutateurs>
N˚ ID SCSI Commutateur
ID2 ID1 ID0
0OFF OFF OFF
1*OFF OFF ON
2OFF ON OFF
3OFF ON ON
4ONOFF OFF
5ONOFF ON
6ONONOFF
7ONONON
ON
OFF
(Sortie d’usine)
RSV ID 2 ID 1 ID 0
ON
1234
*: Réglage usine
Réglage des microcommutateurs
●Réglez le n˚ ID SCSI du MC-R434U et refermez la
porte de la bibliothèque CD/DVD.
Vérifiez que l’alimentation de la bibliothèque CD/DVD
est coupée au déplacement des microcommutateurs.
Pour les détails sur le réglage de cet appareil à la
sortie d’usine, voyez la section “DETERMINATION
DES N° ID SCSI” du mode d’emploi de la bibliothèque
CD/DVD.
CONFIGURATION
2. Raccordez les deux câbles d’alimentation LVD (6P) à la
carte de conversion SE-LVD.
䡵Les deux câbles ont des connecteurs de types
identiques, aussi l’un ou l’autre câble peut-il être connecté
à l’un ou l’autre connecteur sur la carte de conversion
SE-LVD.
3. Raccordez le câble SCSI (SE) interne (50P) à la carte de
conversion SE-LVD.
䡵L’autre extrémité du câble interne SCSI (SE) est
raccordée à la carte SCSI de bibliothèque dans la
bibliothèque.
4. Raccordez le câble SCSI (LVD)(68P) aux unités.
䡵L’autre extrémité du câble interne SCSI (LVD) est
raccordée à la carte de conversion SE-LVD.
Bibliothèque
<Carte de conversion SE-LVD>
A chaque unité
Câble SCSI (LVD) interne
Câble
d’alimentation LVD
Câble SCSI (SE) interne
3.
4.
5.
6p
6p
50p
68p
Unité 4
Unité 3
Carte SCSI de
bibliothèque
Câble SCSI (SE)
interne
A la carte de conversion SE-LVD
Unité 2
Unité 1
Terminaison
Câble SCSI interne (approx. 1,0 m)
Terminaison
< Intérieur de la bibliothèque >
<With the MC-8100LU>
1. Fixez le panneau avec les vis retirées au cours de la
procédure
“Ouverture du panneau du magasin des unités de la
bibliothèque CD/DVD” à la page 3
1. Refermez la porte, puis verrouillez la serrure.
Fixation du panneau du magasin des
unités de la bibliothèque CD/DVD
Fermeture de la porte de la bibliothèque
CD/DVD
MC-R434U(F).pm6 03.11.17, 5:11 PM5

F
1. Mettez la bibliothèque sous tension en maintenant la tou-
che "8" du panneau de commande pressée.
2. Mettez la bibliothèque hors tension quand l'affichage LCD
indique "DRIVE DETECTION COMPLETED".
3. Remettez sous tension et vérifiez l’indication du type d’unité
(DRIVE DISPLAY).
䡵“DVD-RAM” s’affichera à DRIVE DISPLAY de la
bibliothèque CD-DVD. Si “UNKNOWN” s’affiche, un
raccordement de câble peut être incorrect. Dans ce cas,
mettez d’abord hors tension, puis revérifiez l’installation
et le raccordement.
䡵Utilisez un câble compatible Ultra 160 comme câble SCSI
externe.
ATTENTION
䡵Refermez bien le panneau du magasin des unités et la
porte de la bibliothèque CD/DVD avant la mise sous ten-
sion.
䡵Après l’installation, l’addition, le remplacement ou la
dépose d’unités, n’oubliez pas d’exécuter le mode de
détection automatique de lecteur.
Sinon un mauvais fonctionnement est possible.
䡵Après l’installation, l’addition, le remplacement ou la
dépose d’unités, ou le changement du n˚ ID SCSI,
mettez l’ordinateur hôte hors tension puis à nouveau
sous tension.
Exécution du mode de détection automatique
de lecteur de la bibliothèque CD/DVD
Raccordement de la bibliothèque CD/
DVD à l’ordinateur hôte
●Exécutez le mode de détection automatique de lecteur
de la bibliothèque CD/DVD.
Consultez le manuel d’instructions de la bibliothèque CD/
DVD pour le mode de détection automatique de lecteur.
EXECUTION DU MODE DE
DETECTION AUTOMATIQUE
DE LECTEUR
Ordinateur hôte
Bibliothèque CD/DVD
A la borne
“IN”“SCSI-C”
du connecteur
SCSI
A l’adaptateur de
l’ordinateur hôte pour
le contrôle de la
bibliothèque CD/DVD
Câble SCSI externe
(disponible dans le commerce)
(Ultra160 comme câble)
<Exemple de connexion de système 2 de câble SCSI>
䡵La longueur du câble SCSI intégré à la bibliothèque CD-DVD
est de 1,0 m.
䡵Quand le câble SCSI intégré est utilisé en le raccordant à un
câble SCSI externe, vérifiez la longueur totale du câble SCSI.
Si elle dépasse la longueur indiquée ci-dessous, cela peut
provoquer un mauvais fonctionnement.
1) Utilisé pour un LVD: La longueur maximale du câble externe
doit être de 10 mètres.
2) Utilisé pour une unité SE (étroit): La longueur maximale du
câble externe doit être comme suit.
• SCSI-2, 20 Mo/s, SYNC : 1,5 m (2 unités max.)
• SCSI-2, 10 Mo/s, SYNC : 1,5 m
• SCSI-2, ASYNC : 4,5 m
䡵La performance optimale peut ne pas être obtenue selon les
réglages du débit, des conditions d’exploitation etc. et pourrait
être la cause d’une défaillance à l’écriture à grande vitesse
sur le DVD-R ou CD-R.
䡵Utilisez un câble compatible Ultra160 comme câble SCSI
externe. Un mauvais fonctionnement est possible à l’emploi
d’un autre câble.
䡵Fixez bien le connecteur SCSI avec des vis convenables après
le raccordement avec un câble SCSI externe.
MC-R434U(F).pm6 03.11.17, 5:11 PM6
