JVC AV-28WFR1EKS User manual

No.51695B
Nov. 2000
AV-28WFR1EKS
AV-28WFR1EK
1COPYRIGHT © 2000 VICTOR COMPANY OF JAPAN, LTD.
AV-28WFR1EKS/A
AV-28WFR1EK/A
HOW TO IDENTIFY MODELS
While referring to the illustration given below, identify model name on the rating label affixed to the rear cover.
Model
Parts AV-28WFR1EKS/A AV28WFR1EK/A
!Rating label LC20091-030A-U LC20091-029A-U
SERVICE MANUAL
COLOUR TELEVISION
BASIC CHASSIS
JK
The following items for the AV-28WFR1EKS/A / AV-28WFR1EK/A models were changed from
those of the AV-28WFR1EKS / AV-28WFR1EK models.
Therefore, this service manual describes only the items which differ from those of the AV-
28WFR1EKS / AV-28WFR1EK service manual.
For details other than those described in this manual, please refer to the AV-29RXC
service manual(No.51729, Jul. 2000).
AV-28WFR1EKS / AV-28WFR1EK
Indicated “A”

No. 51695B
AV-28WFR1EKS
AV-28WFR1EK
2
CHANGED ITEMS
USING PW BOARD DIFFERENCE TABLE (Page 38)
Model
PWB ASS’y
AV-28WFR1EKS
AV-28WFR1EK
No.51695
AV-28WFR1EKS/A
AV-28WFR1EK/A
No.51695B
MAIN PWB SJK-1904A-U2 SJK-1906A-U2
POWER & DEF. PWB SJK-2504A-U2 SJK-2508A-U2
CRT SOCKET PWB SJK-3502A-U2 SJK-3503A-U2
FRONT CONTOROL
PWB SJK-8504A-U2 SJK-8506A-U2
AV SEL. PWB SJK0S902A-U2 SJK0S905A-U2
PARTS DIFFERENCE TABLE
MODEL No. AV-28WFR1EKS
AV-28WFR1EK
No.51695
AV-28WFR1EKS/A
AV-28WFR1EK/A
No.51695B
!
!!
!REF.
No. PARTS No. PARTS No.
PARTS NAME
EXPLODED VIEW PARTS LIST (Page 36)
!L01 QQW0070-001 QQW0100-001 DEG COIL
!L03 CELD904-001 ROTATION COIL
!V01 W66ERF031X013 W66QDE891X923 CRT(ITC)
!T2551 QQH0065-002-I2 QQH0089-002-I2 FBT(SERVICE)
!6 QNZ0407-002 QNZ0369-003 ANODE WIRE
!11 LC20091-010A-U
(AV-28WFR1EKS) LC20091-029A-U
(AV-28WR1EKS/A)RATING LABEL
!11 LC20091-017A-U
(AV-28WFR1EK) LC20091-030A-U
(AV-28WFR1EK/A)RATING LABEL
!100 LC10662-008B-U
(AV-28WFR1EKS) LC10662-008C-U
(AV-28WFR1EKS/A)FRONT CABINET ASSY
!100 LC10662-004C-U
(AV-28WFR1EK) LC10662-004D-U
(AV-28WFR1EK/A)FRONT CABINET ASSY
PACKING PARTS LIST(Page 49)
LCT0931-001A-U INST SHEET
PRINTED WIRING BOARD PARS LIST
MAIN PW BOARD ASS’Y (Page 39)
PW BOARD No. SJK-1904A-U2 SJK-1906A-U2
!Symbol No. PARTS No. PARTS No. PARTS NAME DESCRIPTION
C1726 NDC21HJ-391X NDC21HJ-821X C CAP. 820pF 50V J

No. 51695B
AV-28WFR1EKS
AV-28WFR1EK
3
POWER & DEF. PW BOARD ASS’Y(Page 41~42)
PW BOARD No. SJK-2504A-U2 SJK-2508A-U2
!Symbol No. PARTS No. PARTS No. PARTS NAME DESCRIPTION
R2403 QRE141J-123 QRA14CF-3091Y CR 3.09kΩ1/4W F
R2414 QRE121J-3R9Y QRE121J-100Y CR 10Ω1/2W J
R2467 QRG039J-120 QRL039J-330 OM R 33Ω3W J
R2551 QRT039J-3R3 QRT039J-1R5 MF R 1.5Ω3W J
R2552 QRT039J-3R3 QRT039J-1R5 MF R 1.5Ω3W J
!R2554 QRZ9021-1R5 QRZ9022-R47 FR 0.47Ω1W J
!R2556 QRZ9011-4R7 FUSI. RESISTER Delete
!R2557 QRZ9021-100 FUSI. RESISTER Delete
C2461 QETN2AM-475Z QEZ0195-475Z E CAP. 4.7μF 50V M
!C2521 QFZ0200-352 QFZ0200-282 MPP CAP. 2800pF 1.5kVH ±3％
!C2523 QFP32GJ-223 QFP32GJ-183 PP CAP. 0.018μF 400V J
C2524 QFM72DK-104 QFM72DK-563 M CAP. 0.056ΜF 200V K
C2525 QFZ0199-354 MPP CAP. Delete
C2526 QFZ0199-254 QFZ0197-304 MPP CAP. 0.3μF 250V J
C2528 QFZ0199-683 MPP CAP. Delete
C2529 QFZ0199-104 QFZ0197-473 MPP CAP. 0.047μF 250V J
C2532 QFZ0199-334 MPP CAP. Delete
C2542 QFZ0199-204 QFZ0197-434 MPP CAP. 0.43μF 250V J
C2543 QFZ0199-154 QFZ0197-184 MPP CAP. 0.18μF 250V J
C2561 QFLC1HJ-683Z QFV71HJ-184Z M CAP 0.18μF 50V J
T2521 CE42549-001J1 BRIGE COIL Delete
!T2551 QQH0065-002-I2 QQH0089-001 FBT
T2561 QQR0898-001 QQH0898-001 DEF.TRANSF.
L2461 QQLZ028-822 QQLZ027-821 CHOKE COIL
L2521 QQLZ028-101 QQLZ028-501 CHOKE COIL
D2403 1SS133-T2 SI.DIODE Delete
D2555 MTZJ12C-T2 ZENER DIODE Delete
D2556 MTZJ12C-T2 ZENER DIODE Delete
K2501 CE41433-001Z BEADE CORE Delete
K2502 CE41433-001Z BEADE CORE Delete
!PC2901 TLP721F(D4-GR) TLP421F/D4-GR/ I.C. (PH.COUPLER)

28WFR1EKSA-U #003
28WFR1EKA-U #003
4Printed in Japan
VP 0011
DP2050
VICTOR COMPANY OF JAPAN, LIMITED
HOME AV NETWORK BUSINESS UNIT 1106 Heta, Iwai-city, Ibaraki-prefecture, 306-0698, Japan

No.51729
Jul. 2000
A
V-29R
X
1COPYRIGHT © 2000 VICTOR COMPANY OF JAPAN, LTD.
AV-29RX(C)
CONTENTS
!SPECIFICATIONS ････････････････････････････････
････････････････････････････････････････････････････････････････
････････････････････････････････ ･････････････････････････････
･･････････････････････････････････････････････････････････
･････････････････････････････ 2

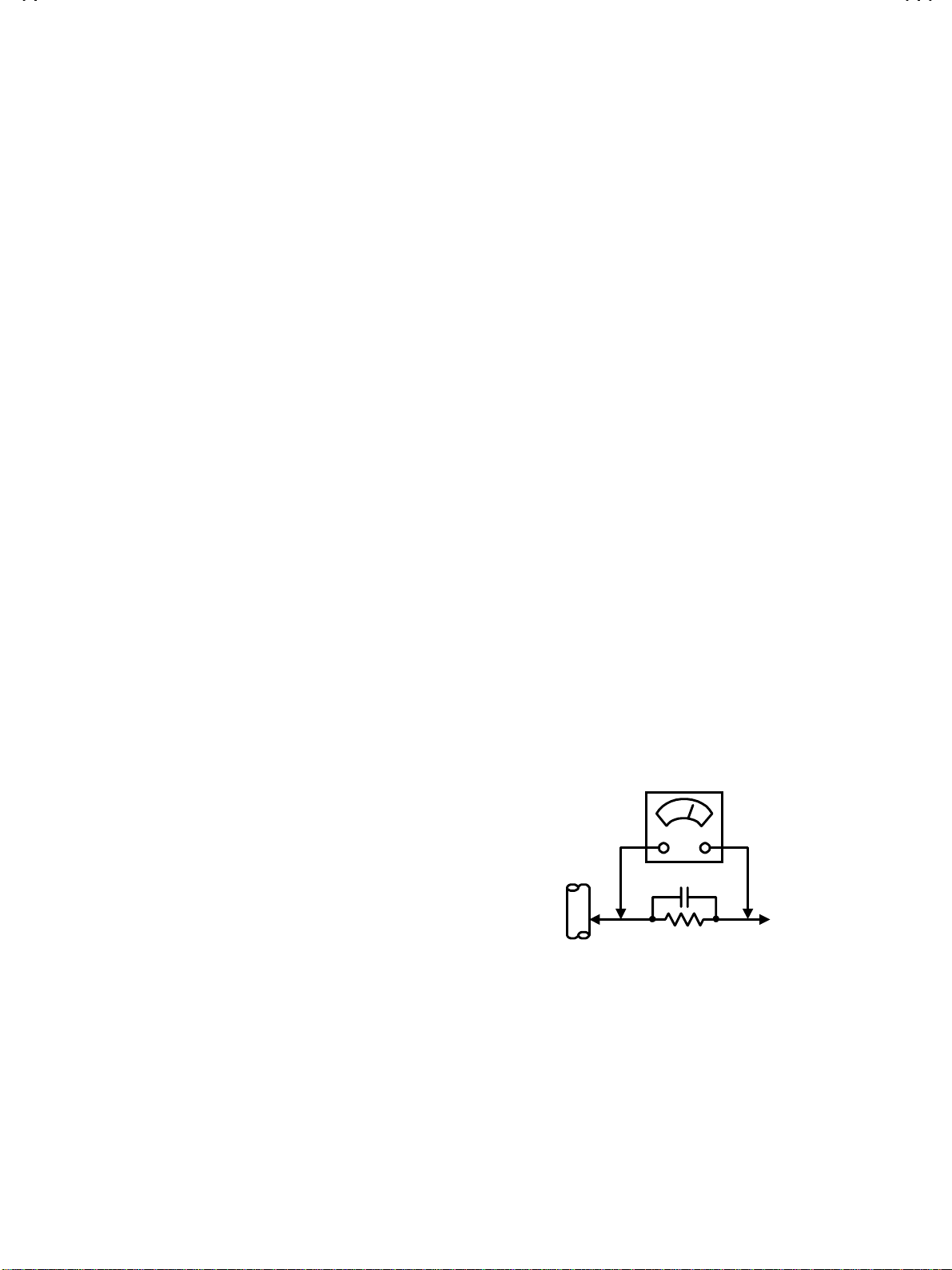

!SAFETY PRECAUTIONS ････････････････････････････････
････････････････････････････････････････････････････････････････
････････････････････････････････ ･･･････････････････････
･･････････････････････････････････････････････
･･･････････････････････ 3
!FEATURES････････････････････････････････
････････････････････････････････････････････････････････････････
････････････････････････････････ ････････････････････････････････
････････････････････････････････････････････････････････････････
････････････････････････････････ ･･･
･･････
･･･ 4
!FUNCTIONS････････････････････････････････
････････････････････････････････････････････････････････････････
････････････････････････････････ ････････････････････････････････
････････････････････････････････････････････････････････････････
････････････････････････････････ ･･
････
･･ 5
!SPECIFIC SERVICE INSTRUCTIONS ････････････････････････････････
････････････････････････････････････････････････････････････････
････････････････････････････････ ･････････････
･･････････････････････････
･････････････ 6
!SERVICE ADJUSTMENTS ････････････････････････････････
････････････････････････････････････････････････････････････････
････････････････････････････････ ･････････････････････
･･････････････････････････････････････････
･････････････････････ 13
★
STANDARD CIRCUIT DIAGRAM (APPENDIX) ････････････････････････････････
････････････････････････････････････････････････････････････････
････････････････････････････････ ･････
･･････････
･････ 2-1
!PARTS LIST････････････････････････････････
････････････････････････････････････････････････････････････････
････････････････････････････････ ････････････････････････････････
････････････････････････････････････････････････････････････････
････････････････････････････････ ･
･･
･33
SERVICE MANUAL
COLOUR TELEVISION
BASIC CHASSIS
JK
