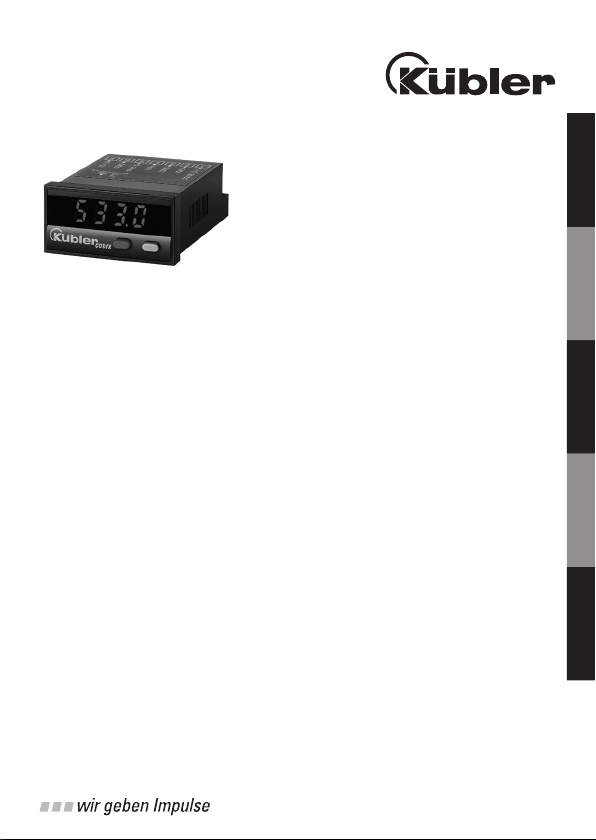

Kübler CODIX 533 User manual

Bedienungsanleitung
Sollwertgeber
CODIX 533
english deutsch
français
italianoespañol
Generador de valores de consigna
CODIX 533
Salidas 0 … 12 V
y 0 … 24 mA
Generatore di valore di consegna
CODIX 533
con uscite 0 … 12 V
e 0 … 24 mA
Générateur de consigne
CODIX 533
avec sorties 0 … 12 V
et 0 … 24 mA
Setpoint generator
CODIX 533
Output 0 … 12 V
and 0 … 24 mA
Sollwertgeber
CODIX 533
zur Ausgabe von 0 … 12 V
und 0 … 24 mA

Schalttafelausschnitt/
Front panel cut-out:
Découpe d’encastrement :
Misure d’incastro:
Recorte de cuadro de mando:
22,2+0,3 x 45+0,6 mm
Einbaurahmen/Bezel/Cadre de montage/Telaio di fissaggio/Marcos para encastrado
1Senkung Af3, DIN 74
Countersinking Af3, DIN 74
Fraisure Af3, DIN 74
Svasatura Af3, DIN 74
Fresado Af3, DIN 74
Abmessungen/Dimensions/Dimensions/Dimensioni/Dimensiones
Maße in mm [inch]/Dimensions in mm [inch]/Cotes en mm [inch]/Dimensioni in mm [inch]/
Cotas en mm [inch]
48 [1.89]
59 [2.323]
6.5 [0.256]
max. 19.3 [0.76]
4 [0.158]
24 [0.945]
22 x 45 [0.866 x 1.772]
53 [2.087]
[1.103]
28
[0.984 x 1.969]
25 x 50
1 [0.039]
4 [0.158]
[0.984+0.02]
25+0.5
50+0.6 [1.969+0.024]
56 [2.205]
1 [0.039]
1
4 [0.158]
M3
40 [1.575]
32 [1.26]
25 x 50 [0.984 x 1.969]
25+0.5
[0.984+0.02]
32±0.1
[1.26±0.004]
50+0.6 [1.969+0.024]

Operation
Operation
. . .
Übersicht Programmierung/Programming overview/Présentation de la pro-
grammation/Presentazione della programmazione/Visión de conjunto de la
programación
to
to
to
bei mA 24.00
bei mA 24.00
to
to
to
to
to
to
to
to
1 sec
to
to
to
to
bei mA 24.00
bei mA 24.00
bei mA 24.00
bei mA 24.00
SEtPoint
SiGnal
output.Low
output.High
SPecial display
MAnual
SiGnal
output.Low
output.High
SteP
SPecial display
Auto
SiGnal
time
Number PEriode
out 1
Time PEriode 1
out20
Time PEriode 20
cYcle
noCYcle
*
*
*
*
*
*
to
to
to
bei mA 24.00
bei mA 24.00
to
to
*SPecial decimalPoint
display.Low
display.High
EndPro-
gramming

DE - Seite 2
Inhaltsverzeichnis
1. Funktionsbeschreibung................................................................................................... 3
1.1 Der Betriebsmodus SEtP................................................................................................ 3
1.2 Der Betriebsmodus MAn ................................................................................................ 3
1.3 Der Betriebsmodus Auto ............................................................................................... 3
1.4 Blockschaltbild................................................................................................................ 4
2. Sicherheits- und Warnhinweise...................................................................................... 4
2.1 Bestimmungsgemäßer Gebrauch................................................................................... 5
3. Inbetriebnahme .............................................................................................................. 5
3.1. Reset, Rückstellung auf Werkseinstellung ..................................................................... 5
3.2. Programmierung und Bedienung des Sollwertgebers mit 2 Tasten............................... 5
3.3. Allgemeiner Hinweis zur Programmierung ..................................................................... 6
4. Programmierung............................................................................................................. 6
4.1 Einstieg in die Programmierung ..................................................................................... 6
4.2 Programmiermodus ........................................................................................................ 6
4.2.1 Der Betriebsmodus SEtP............................................................................................. 6
4.2.2 Der Betriebsmodus MAn.............................................................................................. 7
4.2.2.1 Die Funktion SPecial disPlay ......................................................................................... 8
4.2.3 Der Betriebsmodus Auto ............................................................................................. 9
4.2.3.1 Die Funktion SPecial disPlay ....................................................................................... 10
4.2.4 Ein Beispiel zum Betriebsmodus Auto ......................................................................... 10
5. Technische Daten......................................................................................................... 11
6. Anschlussbelegung....................................................................................................... 12
7. Lieferumfang................................................................................................................. 12
8. Bestellbezeichnung....................................................................................................... 12
9. Fehlermeldungen.......................................................................................................... 12
10. Abmessungen siehe Klappseite ................................................................................... 12

deutsch
DE - Seite 3
1. Funktionsbeschreibung
Dieser Sollwertgeber ist ein leicht zu bedienendes,
mikroprozessor gesteuertes Instrument zur Ausga-
be von Strom- und Spannungswerten.
Strom: 0 … 24 mA
Spannung: 0 … 12 V DC
Es kann der Strom- oder der Spannungsausgang
verwendet werden.
Drei Betriebsmodi sind programmierbar:
– Manueller Direkteingabe-Betrieb
– Manueller Rampen-Betrieb
– Automatischer Rampen-Betrieb
Datenerhalt bei Stromausfall
Die programmierten Daten bleiben auch nach
einen Spannungsausfall erhalten.
1.1 Der Betriebsmodus SEtP
In diesem Modus betreiben Sie nach der Program-
mierung das Gerät im manuellen Direkteinga-
be-Betrieb: Hier geben Sie direkt den Wert in Volt
oder mA ein. Erfolgt innerhalb von 3 Sekunden
keine Tastenbetätigung, so wird der Wert als neuer
Sollwert übernommen und ausgegeben. Während
des Betriebs wird im Wechsel der ausgegebene
Sollwert und SEtP angezeigt.
1.2 Der Betriebsmodus MAn
In diesem Modus betreiben Sie nach der Program-
mierung das Gerät im manuellen Rampen-Be-
trieb: Dieser ist definiert durch 2 frei wählbare
Strom- bzw. Spannungswerte und die Schrittweite.
Im Betrieb erhöhen Sie mit der rechten Taste den
Sollwert um die zuvor programmierte Schrittweite,
mit der linken Taste reduzieren Sie den Sollwert
entsprechend. Zudem besteht die Möglichkeit
den ausgegeben Sollwert zu skalieren. D.h. Sie
können z.B. 10 (kg) im Display anzeigen, während
2 V ausgeben werden. Während des Betriebs wird
im Wechsel der ausgegebene Sollwert und MAn
angezeigt.
1.3 Der Betriebsmodus Auto
In diesem Modus betreiben Sie nach der Pro-
grammierung das Gerät im automatischen Ram-
pen-Betrieb: Die automatische Rampenfunktion
definiert sich durch max. 20 Strom- oder Span-
nungswerte die zeitgesteuert ausgegeben werden.
Die Rampenfunktion ist wahlweise begrenzt oder
als Endlosschleife programmierbar. Die Zykluszeit
ist im Bereich von 0,1 s … 999.9 s bzw.
0,1 min … 999.9 min programmierbar. Die rechte
Taste startet die automatische Rampenfunktion mit
dem 1. Zyklus.
Mit der linken Taste wird die Rampenfunktion
beendet. Die autom. Rampenfunktion kann
zusätzlich durch Aktivierung des Hold-Eingangs
angehalten werden.
Nach der Deaktivierung wird an diesem Punkt
wieder fortgefahren. Während des Betriebs wird
im Wechsel der ausgegebene Sollwert und Auto
angezeigt.

DE - Seite 4

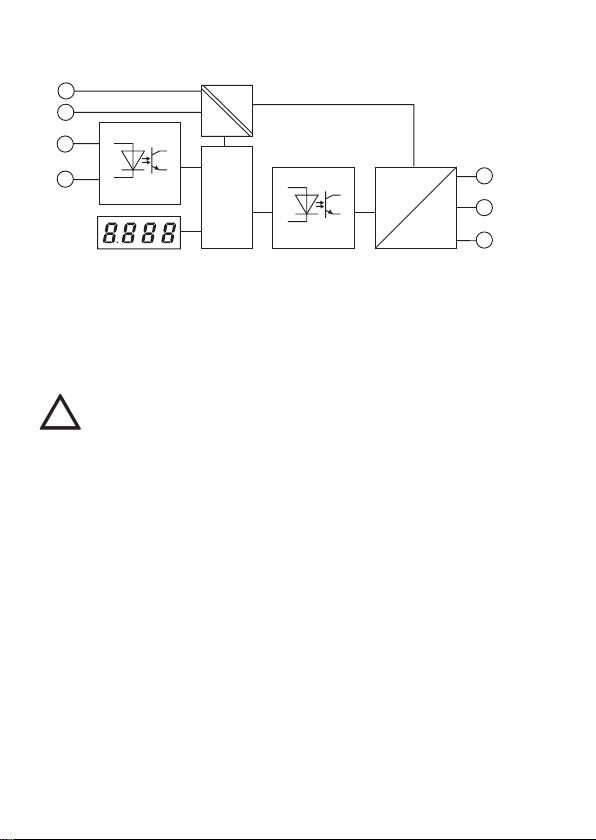

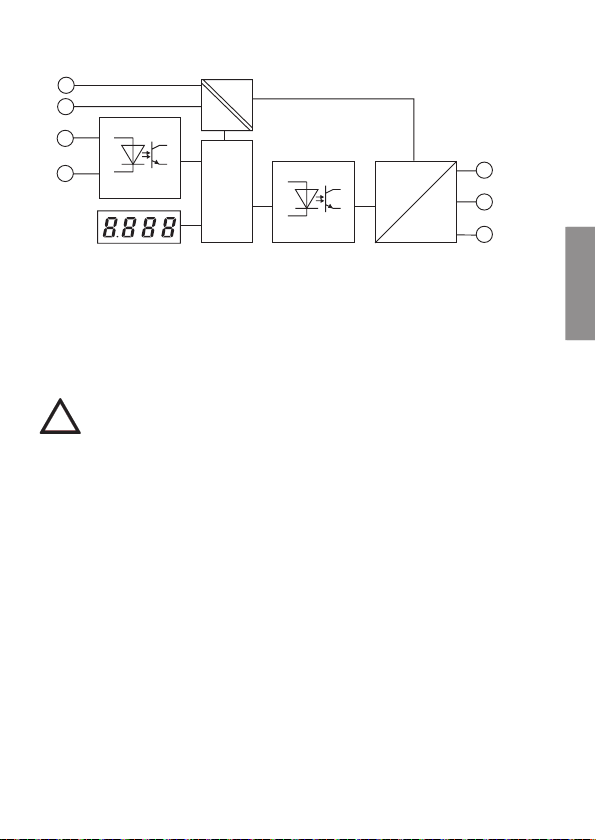

1.4 Blockschaltbild
µC D
A
DC
DC
1
2
4
37
5
6
Eingänge
1: 10 … 30 V DC
2: GND_1
3: GND_2
4: Hold
Ausgänge
5: 0 … 24 mA (Iout)
6: GND_3
7: 0 … 12 V DC (Uout)
2. Sicherheits- und Warnhinweise
1. Vor Durchführung von Installations-
oder Wartungsarbeiten stellen Sie bitte
sicher, dass die Digitalanzeige von der
Versorgungsspannung getrennt ist.
2. Setzen Sie dieses Gerät nur bestim-
mungsgemäß ein.
3. In technisch einwandfreiem Zustand.
4. Unter Beachtung der Bedienungsanlei-
tung und den allgemeinen Sicherheits-
bestimmungen.
!5. Beachten Sie länder- und anwendungsspezifi-
sche Bestimmungen
6. Dieses Gerät ist nicht geeignet für den explosi-
onsgeschützten Bereich und den Einsatzbe-
reichen, die in EN 61010 Teil 1 ausgeschlossen
sind.
7. Die Digitalanzeige darf nur in ordnungsgemäß
eingebautem Zustand entsprechend dem Kapi-
tel “allgemeine technische Daten” betrieben
werden.

deutsch
DE - Seite 5
deutsch
2.1 Bestimmungsgemäßer Gebrauch
Dieses Gerät darf nur als Einbaugerät eingesetzt
werden. Der Einsatzbereich liegt in industriellen
Prozessen und Steuerungen. In den Bereichen von
Fertigungsstraßen der Metall-, Holz- Kunststoff-,
Papier-, Glas- und Textilindustrie u.ä. Überspan-
nungen an den Schraubklemmen des Geräts
müssen auf den Wert der Überspannungskategorie
II begrenzt sein.
Wird das Gerät zur Überwachung von Maschinen
oder Ablaufprozessen eingesetzt, bei denen infol-
ge eines Ausfalls oder einer Fehlbedienung des
Geräts eine Beschädigung der Maschine oder ein
Unfall des Bedienungspersonals möglich ist, dann
müssen Sie entsprechende Sicherheitsvorkehrun-
gen treffen.
3. Inbetriebnahme
Wenn Sie die Versorgungsspannung anlegen wird
für 2 Sekunden
angezeigt. Danach erscheint für
2 Sekunden der Gerätetyp und für
2 Sekunden der Softwarestand.
Nachdem das EEPROM ausgelesen wurde wech-
selt das Gerät in den Betriebsmodus.

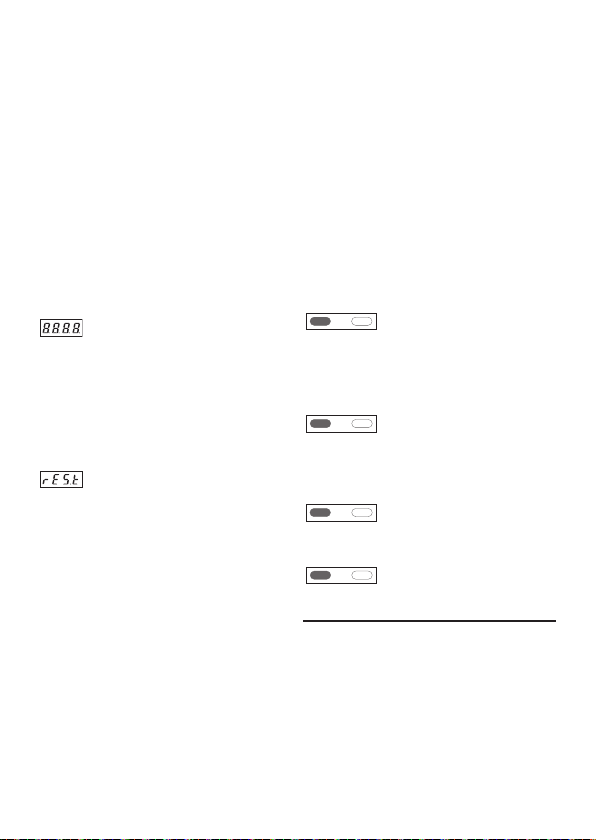

3.1. Reset, Rückstellung auf Werkseinstellung
Wenn Sie beide Tasten gleichzeitig drücken und
dann die Versorgungsspannung einschalten
erscheint auf dem Display:
Das Gerät wurde auf die Werkseinstellung zurück-
gesetzt und ist jetzt betriebsbereit.
3.2. Programmierung und Bedienung des
Sollwertgebers mit 2 Tasten
⇑⇑
Sie kommen in der Programmierung zum nächsten
Parameter, wenn Sie beide Tasten gleichzeitig
drücken. Innerhalb eines Parameters bestätigen
Sie die Eingabe ebenfalls durch drücken der bei-
den Tasten.
⇑
Mit der rechten Taste wählen Sie die Parameter-
werte aus. Wenn Sie einen Zahlenwert eingeben,
dann wählen Sie mit der linken Taste
⇑
die Dekade aus, mit der rechten
⇑
wählen Sie einen Wert zwischen 0 … 9.

DE - Seite 6
⇑⇑
Hinweis Wenn Sie in dieser Anleitung
beide Tasten gleichzeitig drü-
cken sollen, dann müssen Sie
die linke Taste kurz vor der
rechten Taste drücken.

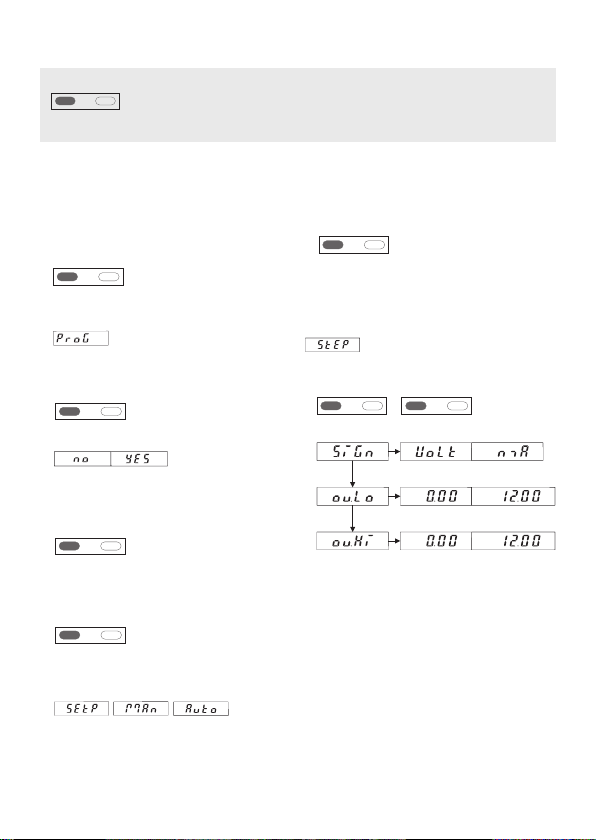

4. Programmierung
4.1 Einstieg in die Programmierung
Sie gelangen in den Programmier-Modus, wenn Sie:
1. Die beiden frontseitigen Tasten mindestens 3
Sekunden gleichzeitig drücken.
⇑⇑
2. Auf dem Display erscheint:
3. Zudem erscheint eine blinkende Sicherheitsab-
frage. Durch Drücken der rechten Taste wech-
seln Sie zwischen No und YES
⇑
4. Wenn im Display YES angezeigt wird und Sie
beide Tasten drücken gelangen Sie in den Pro-
grammier-Modus. Mit no gelangen Sie in den
Anzeigemodus
⇑⇑
4.2 Programmier-Modus
1. Drücken Sie die rechte Taste und wählen Sie
den Betriebsmodus aus:
⇑
2. Sie können zwischen 3 verschiedenen Betriebs-
modi wählen:
3. Wenn Sie den Betriebsmodus ausgewählt haben
und beide Tasten drücken, können Sie mit der
Programmierung beginnen.
⇑⇑
Die drei Betriebsmodi können unabhängig vonein-
der programmiert werden.
4.2.1 Der Betriebsmodus SEtP
1. Sie können für den Betriebsmodus SEtP folgen-
des programmieren:
⇑⇑
⇑
to
to
bei mA 24.00
bei mA 24.00
3.3 Allgemeiner Hinweis zur Programmierung

deutsch
DE - Seite 7
– Mit SiGnal wählen Sie zwischen der
Sollwertausgabe in Volt oder mA. Wenn Sie
beide Tasten drücken gelangen Sie von SiGn
nach ou.Lo und ou.HI
– Mit output.Low legen Sie den
unteren Wert fest.
– Mit output.High legen Sie den
oberen Wert fest.
Im Betrieb kann nicht unter den Wert ou.Lo bzw.
über den Wert ou.Hi editiert werden. Die Default-
werte für ou.Lo sind 0 V bzw. 0 mA. Für ou.Hi
sind die Werte 12 V bzw. 24 mA.
2. Nachdem Sie den Wert ou.Hi eingestellt haben
und beide Tasten gleichzeitig drücken erscheint
3. Mit der rechten Taste wählen Sie zwischen
no und YES
⇑
4. Wenn Sie YES gewählt haben und beide Tasten
gleichzeitig drücken beenden Sie die Program-
mierung. Die neuen Werte werdengespeichert.
⇑⇑
5. Das Gerät ist jetzt betriebsbereit.
6. Wenn Sie während des Betriebs in den Pro-
grammiermodus wechseln und die Parameter
ou.Lo. bzw. ou.Hi verändern, beachten Sie
beim beenden des Programier-modus bitte
folgendes:
Wird der Wert beim Parameter ou.Lo verändert,
so beginnt der im Betrieb editierte Wert beim
Wert vom Parameter ou.Lo.
Wird der Wert beim Parameter ou.Hi verändert,
so wird der im Betrieb editierte Wert wieder auf
ou.Lo zurückgesetzt.
4.2.2 Der Betriebsmodus MAn
1. Sie können für den Betriebsmodus MAn folgen-
des programmieren:
⇑⇑
⇑
to
to
to
bei mA 24.00
bei mA 24.00
Asiehe
S. 8
bei mA 24.00
bei mA 24.00
2. Funktionen
–
to
to
to
bei mA 24.00
bei mA 24.00
A
die Funktion SPecial display,
siehe 4.2.2.1
– Mit SiGnal wählen Sie zwischen der
Sollwertausgabe in Volt oder mA.
– Mit output.Low legen Sie den
kleinsten Ausgabewert Wert fest.
– Mit output.High legen Sie den größ-
ten Ausgabewert Wert fest.
– Mit StEP legen Sie die Schrittweite
fest. Um diese Schrittweite erhöht sich der Soll-
wert im Betrieb wenn Sie die rechte Taste drü-
cken. Der ausgegebene Sollwert reduziert sich
um diesen Betrag wenn Sie die linke Taste betä-
tigen. Im Betrieb kann ou.Lo nicht unterschritten
bzw. ou.Hi nicht überschritten werden.

DE - Seite 8
to
to
to
bei mA 24.00
bei mA 24.00
A
– Mit der Funktion SPecial.decimal-
Point stellen Sie die Anzahl der Nachkommastel-
len ein (nur für die Displayanzeige).
– Mit display.Low stellen Sie den
Minimalwert für die Displayanzeige ein. Dieser
Wert entspricht ou.Lo für die Sollwertausgabe.
– Mit display.High stellen Sie den
Maximalwert für die Displayanzeige ein. Dieser
Wert entspricht ou.Hi für die Sollwertausgabe.
Beispiel:
Im Display soll 10 (kg) angezeigt werden, der Soll-
wertausgang soll 2 V betragen (unterer Grenzwert);
das Display soll 40 (kg) anzeigen und Sollwertaus-
gang soll 8 V ausgeben (oberer Grenzwert).
10 kg 40 kg
8 V
2 V
D
A
7
6
3. Wenn Sie beide Tasten drücken, setzen Sie die
Programmierung bei 4.2.2 (1) fort. SiGn,
siehe Aim Ablauf-Diagramm
⇑⇑
Zusammenfassung:
Anzeige Ausgangswert
Bei der Programmierung werden intern die Werte
für die Anzeige und der Sollwertausgabe einander
zugeordnet.
Hinweis:
Die Schrittweite bezieht sich bei aktivierter SPe-
cial display Funktion auf den skalierten Wert im
Betriebsmouds MAn.
Hinweis
Wenn Sie während des Betriebs in den Program-
miermodus wechseln und die Werte ou.Lo, ou.Hi,
di.Lo oder di.Hi ändern, so wird der Parameter
StEP auf Null zurück gesetzt, der Ausgabewert
wird auf ou.Lo, bzw. di.Lo zurückgesetzt.
3. Nachdem Sie den Wert StEP eingestellt haben
und beide Tasten gleichzeitig drücken erscheint
4. Mit der rechten Taste wählen Sie zwischen no
und YES
⇑
5. Wenn Sie YES gewählt haben und beide Tasten
gleichzeitig drücken beenden Sie die Program-
mierung. Alle eingestellten Parameter werden
gespeichert.
⇑⇑
6. Das Gerät ist jetzt betriebsbereit.

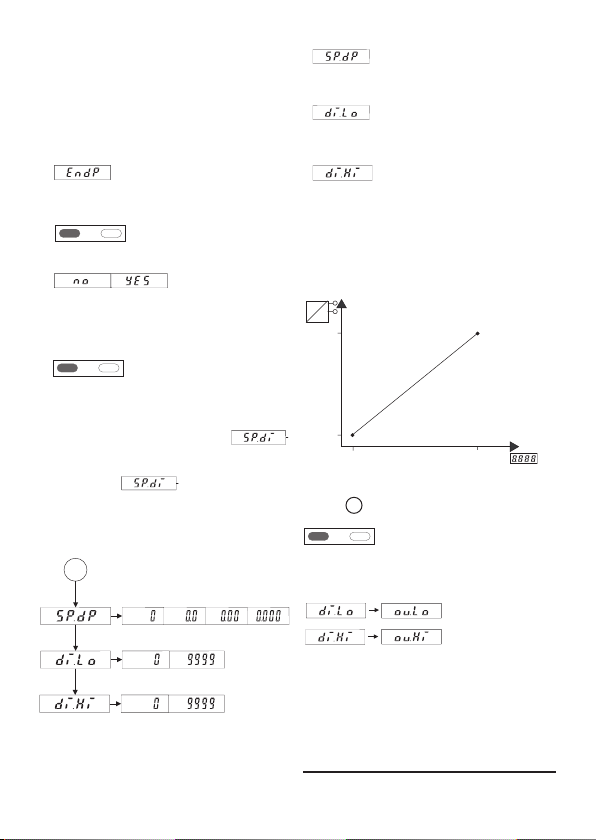

4.2.2.1 Die Funktion SPecial disPlay
to
to
to
bei mA 24.00
bei mA 24.00
A
im Betriebsmodus MAn
1. Wenn Sie bei
to
to
to
bei mA 24.00
bei mA 24.00
A
YES wählen können
Sie im Display einen von der Sollwertausgabe
abweichenden Wert im Display anzeigen.
2.Die Funktion SPecial disPlay
A
to
to

deutsch
DE - Seite 9
2. Funktionen
–
to
to
to
bei mA 24.00
bei mA 24.00
A
Die Funktion SPecial.display, siehe
4.2.3.1
– Mit SiGnal wählen Sie zwischen der
Sollwertausgabe in Volt oder mA.
– Mit time wählen Sie die Zeiteinheit in
Sekunden oder Minuten.
– Mit Number of PEriods wählen Sie
die Anzahl der Stützpunkte.
– Mit output 1wählen Sie für den ers-
ten Stützpunkt den Strom bzw. Spannungswert.
– Mit PEriode. 1legen Sie die Dauer
der erste Periode fest.
(Sie können maximal 20 Perioden program-
mieren). Entsprechend der Festlegung von PEr
ergeben sich dann auch die max. Sollwerte ou. X
und die Zeiten PE. X.
– Mit der Funktion cYcle legen Sie fest
wie viele Zyklen durchlaufen werden sollen.
bei cYcle = 0, erscheint automatisch nach 1 sec.
Mit noCYle starten Sie eine End-
losschleife.
Wenn Sie beide Tasten gleichzeitig drücken kom-
men Sie einen Parameter weiter. Innerhalb eines
Parameters wählen Sie mit der linken Taste die
Dekade an, mit der rechten Taste stellen Sie einen
Wert von 0 … 9 ein.
3. Nachdem Sie den Wert cYcl eingestellt haben
und beide Tasten gleichzeitig drücken erscheint
4. Mit der rechten Taste wählen Sie zwischen YES
und no
⇑
5. Wenn Sie YES gewählt haben und beide Tasten
gleichzeitig drücken beenden Sie die Program-
mierung
⇑⇑
deutsch

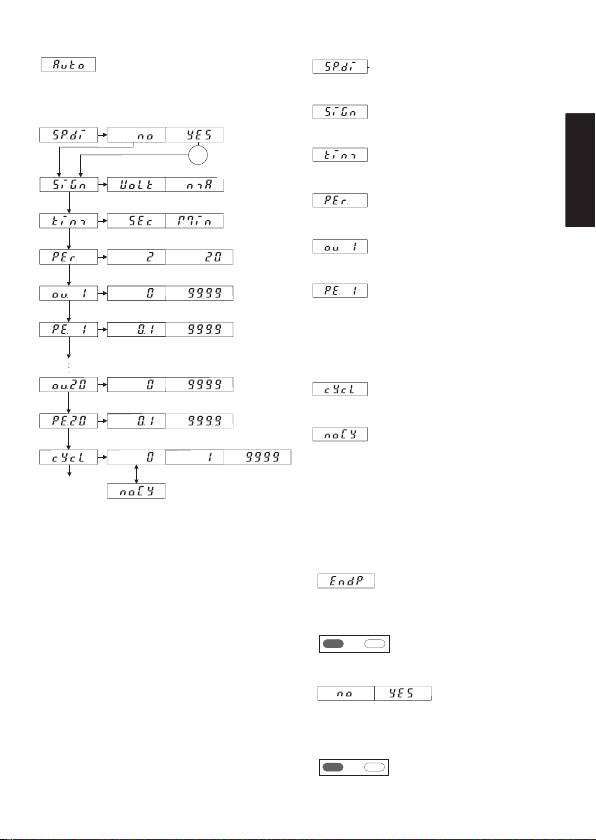

4.2.3 Der Betriebsmodus Auto
1. Sie können für den Betriebsmodus Auto folgen-
des programmieren:
to
to
to
to
to
to
1 sec
Asiehe
4.2.3.1

DE - Seite 10
3. Wenn Sie beide Tasten drücken, setzen Sie die
Programmierung bei 4.2.3 (1) fort. SiGn, siehe
Aim Ablauf-Diagramm
⇑⇑
4. Bei der Sollwertausgabe werden im Betriebs-
modus Auto und aktivierter SPecial disPlay
Funktion die gesamten Strom- bzw. Spannungs-
bereiche vorgegeben.
D.h. die Sollwertbereiche 0 … 24 mA und
0 … 12 V beziehen sich jeweils auf die skalier-
ten Werte.
Wird z.B. bei di.Lo der Wert 5 eingegeben und
bei di.Hi 10, so ergeben sich beim Stromausgang
folgende Zuordnungen:
di.Lo 5 entspricht 0 mA,
di.Hi 10 entspricht 24 mA.
Bei der Eingabe der Stützpunkte (ou.1, ou.2, … )
müssen Sie die skalierten Werte verwenden. Falls
der Stützpunkt ou.1 = 12 mA (im obigen Beispiel)
ausgegeben werden soll, dann müssen Sie 7.5
eingeben und nicht 12 mA.
4.2.4 Ein Beispiel zum Betriebsmodus Auto
ohne Spezial Display Funktion
8 V
3 V
2 V
10 s 20 s 30 s 40 s 50 s
PE. 4
ou. 4
ou. 5
PE. 5
6. Das Gerät ist jetzt betriebsbereit und kann mit
der rechten Taste gestartet und mit der linken
Taste gestoppt werden.
Hinweis:
Nach einem PowerOn wird 0,00 mA oder 0,00 V
ausgegeben. Die Auto-Funktion wird nicht auto-
matisch gestartet. Nach dem manuellen Start der
Autofunktion wird der Wert von ou.1 ausgegeben.
Nach dem Durchlauf des Zyklus,bleibt der Ausgang
bei dem Wert von ou.1 stehen.
4.2.3.1 Die Funktion SPecial disPlay
to
to
to
bei mA 24.00
bei mA 24.00
A
im Betriebsmodus Auto
1. Wenn Sie bei
to
to
to
bei mA 24.00
bei mA 24.00
A
YES wählen können
Sie im Display einen von der Sollwertausgabe
abweichenden Wert im Display anzeigen.
2.Die Funktion SPecial disPlay
A
to
to
– Mit der Funktion SPecial.decimal-
Point stellen Sie die Anzahl der Nachkommastel-
len ein (nur für die Displayanzeige).
– Mit display.Low stellen Sie den
Minimalwert für die Displayanzeige ein.
– Mit display.High stellen Sie den
Maximalwert für die Displayanzeige ein.

deutsch
DE - Seite 11
5. Technische Daten
Anzeige: 4-stellige rote 7-Segment
LED-Anzeige, 8 mm hoch
Versorgungs- 10 … 30 V DC, galvanisch
spannung: getrennt
Stromaufnahme: 39 mA bei 25 °C und 20 mA
Ausgangsstrom bei 24 V DC
Leistungsaufnahme:
max. 1 W
Prüfspannung: 500 V, 50 Hz., 1 min.
Prüfspannungen: EN 61010-1 für
Verschmutzungsgrad 2 und
Überspannungskategorie 2
EMV: Störaussendung
EN 55011 Klasse B
Störfestigkeit
EN 61000-6-2
EN 61000-6-3
Betriebstemperatur:
-20 … +65 °C, nicht betauend
Lagertemperatur: -25 … +85 °C, nicht betauend
Luftfeuchtigkeit: 90% bei 25 °C, nicht betauend
Schutzart: IP65 von vorne
Gewicht: ca. 50 g
Eingänge: 2 Fronttasten zur Einstellung
und Programmierung Holdein-
gang, Optokoppler, high aktivM
low: 0 … 2 VDC /
high: 4 … 30 VDC
Ausgänge: Stromausgang 0 … 24 mA,
Schrittweite 10 µA
Bürde 20 mA bis ≤500 Ohm,
> 20 mA bis ≤400 Ohm
Ripple: <10 mVss
Spannungsausgang 0 … 12 V,
Schrittweite 10 mV,
Bürde ≥2 kOhm,
Ripple: <10 mVss
Genauigkeit: < 0,2 % vom Messbereichsend-
wert + 0,02 %/K
deutsch
Wenn Sie solch eine Funktion programmieren
wollen, dann legen Sie sich am Besten so eine
Tabelle an:
Beispiel Eigene Werte
PEr 8
ou. 1 0 V
PE. 1 5 s
ou. 2 3 V
PE. 2 5 s
ou. 3 2 V
PE. 3 10 s
ou. 4 3 V
PE. 4 10 s
ou. 5 3 V
PE. 5 10 s
ou. 6 8 V
PE. 6 10 s
ou. 7 8 V
PE. 7 10 s
ou. 8 0 v
PE. 8 5 s

DE - Seite 12
Eingänge
1: 10 … 30 V DC
2: GND_1
3: GND_2
4: Hold
Ausgänge
5: 0 … 24 mA (Iout)
6: GND_3
7: 0 … 12 V DC (Uout)
6. Anschlussbelegung
Schraubanschluss RM5.08:
0,14 … 1,5 mm2, 26 … 16 AWG
Blockschaltbild und Anschluss siehe
Punkt 1.4
7. Lieferumfang
1 Digitalanzeige
1 Spannbügel
1 Frontrahmen für Spannbügelbefestigung,
für Einbauquerschnitt 50 x 25 mm
1 Frontrahmen für Schraubbefestigung,
für Einbauquerschnitt 50 x 25 mm
1 Dichtung
1 Bedienungsanleitung multilingual
8. Bestellbezeichnung
Sollwertgeber
CODIX 533: 6.533.012.300
9. Fehlermeldungen
Err0: Programmierfehler, z. B.: der eingegebene
Wert ist höher als ou.Hi
10. Abmessungen siehe Klappseite

english
EN - Page 1
english
Table of contents
1. Functional Description .................................................................................................... 2
1.1 The SEtP Operating Mode ............................................................................................. 2
1.2 The MAn Operating Mode .............................................................................................. 2
1.3 The Auto Operating Mode .............................................................................................. 2
1.4 Block Diagram ................................................................................................................ 3
2. Safety Instructions and Warnings................................................................................... 3
2.1 Intended Purpose ........................................................................................................... 4
3 . Start-up........................................................................................................................... 4
3.1. Reset, Back to Factory Setting....................................................................................... 4
3.2. Programming and Operation of the Setpoint Generator With the 2 Keys...................... 4
3.3. General Information about Programming ....................................................................... 5
4. Programming .................................................................................................................. 5
4.1 Call for the Programming Mode ..................................................................................... 5
4.2 Programming Mode ........................................................................................................ 5
4.2.1 The SEtP Operating Mode ........................................................................................... 5
4.2.2 The MAn Operating Mode............................................................................................ 6
4.2.2.1 The SPecial disPlay function.......................................................................................... 7
4.2.3 The Auto Operating Mode ........................................................................................... 9
4.2.3.1 The SPecial disPlay function........................................................................................ 10
4.2.4 Example of Auto Operating Mode ................................................................................ 10
5. Technical Data.............................................................................................................. 11
6. Connecting Diagram..................................................................................................... 12
7. Scope of Delivery ......................................................................................................... 12
8. Order Information ......................................................................................................... 12
9. Error Messages ............................................................................................................ 12
10. Dimensions, see folding pages .................................................................................... 12

EN - Page 2
1.1 The SEtP Operating Mode
In this mode, the device is operated in manual
direct input operation after programming: the
value is input here directly in volts or mA. If no
other key is depressed within 3 seconds, the value
input will be considered as the new setpoint and
will be output by the device. During operation, the
display alternates between the output setpoint and
the message SEtP.
1.2 The MAn Operating Mode
In this mode, the device is operated in manual
ramp operation after programming: this operation
is defined by means of 2 freely selectable
current or voltage values and by the increment.
During operation, press the right key to increase
the setpoint by the increment programmed, press
the left key to reduce the setpoint accordingly. In
addition, the device offers the possibility to apply
a scale factor to the setpoint output. It is possible
to display e.g. 10 (kg) while 2 V are output. During
operation, the display alternates between the out-
put setpoint and the message MAn.
1.3 The Auto Operating Mode
In this mode, the device is operated in automatic
ramp operation after programming. The automatic
ramp function is defined by means of a maximum
of 20 current or voltage values which are output
in a synchronized way. The ramp function can be
programmed either as a limited or as an endless
loop. Cycle time can be programmed in the range
of 0.1 s … 999.9 s or 0.1 min … . 999.9 min. The
1st cycle of the automatic ramp function is started
with the right key.
The ramp function can be ended with the left key.
The automatic ramp function can be stopped by
activating the Hold input.
After deactivating the input, it resumes operation
at the point where it stopped. During operation, the
display alternates between the output setpoint and
the message Auto.
1. Functional Description
This setpoint generator is an easy-to-use micro-
processor-controlled device outputting current and
voltage values.
Current: 0 … 24 mA
Voltage: 0 … 12 V DC
Either the current or the voltage output can be
used.
Three operating modes can be programmed:
– Manual direct input operation
– Manual ramp operation
– Automatic ramp operation
Data backup for power failure
The programmed data remains saved even in case
of a power breakdown.

english
EN - Page 3
2. Safety Instructions and Warnings
1. Before carrying out any installation or
maintenance work, make sure that the
power supply of the digital display is
switched off.
2. Only operate this device according to
its intended purpose.
3. It must be in perfect technical
condition.
4. Use this device in accordance with the
instructions of the operating manual
and the general safety notes.
5. Take into consideration the provisions specific to
the country of use and to the user.
6. This device is not suitable for areas subject to
explosion hazards, nor for the operating areas
excluded in standard EN 61010 Section 1.
7. The digital display can only be operated as a
properly built-in device, according to the chapter
“general technical data”.
µC D
A
DC
DC
1
2
4
37
5
6
Outputs
5: 0 … 24 mA (Iout)
6: GND_3
7: 0 … 12 V DC (Uout)
english
1.4 Block Diagram
Inputs
1: 10 … 30 V DC
2: GND_1
3: GND_2
4: Hold
!

EN - Page 4
2.1 Intended Purpose
This device shall only be operated as a built-in
device. Its fields of application are industrial
processes and controls for manufacturing lines in
the metal, wood, plastic, paper, glass and textile
industry, and similar applications.
Overvoltages at the screw terminals of the device
must be limited at the values of the overvoltage
category II.
If the device is used for monitoring machines or
process flows, in which a breakdown of the device
or an operating mistake might lead to machine
damages or operator accidents, the user must take
suitable safety measures.
3. Start-up
After powering the device, the following message is
displayed for 2 seconds:
Then the device type is displayed for
2 seconds, followed by the software version,
also for
2 seconds. After reading the EEPROM,
the device switches to the operating mode.
3.1. Reset, Back to Factory Setting
Press both keys simultaneously and power the
device: the following message appears on the
display:
The device is reset to the factory settings and is
now ready for operation.
3.2. Programming and Operation of the Setpoint
Generator With the 2 Keys
⇑⇑
While programming, press both keys simultaneous-
ly to switch over to the following parameter.
Within a parameter, confirm an input also by pres-
sing both keys.
⇑
The right key allows selecting the values of the
parameters. To input a numerical value, select the
decade with the left key
⇑
and select a value between 0 … 9
⇑
with the right key.

english
EN - Page 5
english
⇑
⇑
Note When this manual instructs to
press both keys simultaneously,
press the left key slightly before
the right key.
3.3 General Information about Programming
4. Programming
4.1 Call for the Programming Mode
To call the programming mode:
1. Press simultaneously both front side keys and
hold them pressed for at least 3 seconds.
⇑⇑
2. The following message is displayed
3. In addition, a blinking request for confirmation is
displayed. Press the right key to switch over bet-
ween YES and No
⇑
4. If YES is displayed and both keys are pressed,
the programming mode is called for. no exits the
programming mode
⇑⇑
4.2 Programming Mode
1. Press the right key and select the operating
mode:
⇑
2. 3 operating modes are available
3. After selecting the operating mode, press both
keys. Programming can start now.
⇑⇑
The three operating modes can be programmed
independently of each other.
4.2.1 The SEtP Operating Mode
1. The following parameters can be programmed
for the SEtP mode:
⇑⇑
⇑
to
to
for mA 24.00
for mA 24.00

EN - Page 6
– SiGnal allows selecting the setpoint
output in volts or mA. Press both keys to switch
over from SiGn to ou.Lo and ou.HI.
– output.Low allows defining the
lowest value.
– output.High allows defining the
highest value.
During operation, it is not possible to define a value
lower than the ou.Lo value or higher than the
ou.Hi value. The default value for ou.Lo is 0 V or 0
mA. The default value for ou.Hi is 12 V or 24 mA.
2. After setting the value of ou.Hi, press both keys;
the following message is displayed:
3. Use the right key to select YES or no.
⇑
4. If YES is selected, press both keys simulta-
neously to end the programming. The new
values are saved.
⇑⇑
5. The device is ready for operation.
6. If, during operation, the operator switches to the
programming mode and alters the parameters
ou.Lo or ou.Hi take into account the following
when exiting the programming mode:
If the value of parameter ou.Lo was altered, the
output of the device will automatically be set to
the value of parameter ou.Lo when it will be set
back to operation.
If the value of parameter ou.Hi was altered, the
output of the device will automatically be set to
the value of parameter ou.Lo when it will be set
back to operation.
4.2.2 The MAn Operating Mode
1. The following parameters can be programmed
for the MAn mode:
⇑⇑
⇑
to
to
to
bei mA 24.00
bei mA 24.00
A
for mA 24.00
for mA 24.00
see page 8
2. Functions
–
to
to
to
bei mA 24.00
bei mA 24.00
A
Special display function,
see 4.2.2.1
– SiGnal allows selecting the
setpoint output in volts or mA.
– output.Low allows defining the
lowest output value.
– output.High allows defining the
highest output value.
– StEP allows defining the increment.
During operation, the setpoint output will increase
by this value when the right key is pressed. The
setpoint output will decrease by this value when
the left key is pressed.
During operation, it is not possible to define a
value lower than the ou.Lo value or higher than
the ou.Hi value.
Note
If, during operation, the operator switches to the
programming mode and alters the value of ou.Lo,
ou.Hi, di.Lo or di.Hi the parameter StEP will be
reset to zero and the output value will be reset to
ou.Lo or di.Lo.
