König Electronic KN-HDMICON50 User manual

KN-HDMICON50
2
3X INPUT TO 1X HDMI CONVERTER
SWITCH
7
WANDLER/SWITCH FÜR 3 EINGÄNGE
IN 1 HDMI
12
COMMUTATEUR CONVERTISSEUR 3
ENTRÉES VERS 1 SORTIE HDMI
17
3X INGANG NAAR 1X HDMI OMZETTER
SWITCH
22
COMMUTATORE DI CONVERSIONE
DA 3 INPUT A 1 HDMI
27
3X ENTRADAS A 1X CONMUTADOR DE
CONVERSIÓN HDMI
32
3 BEMENET → 1 HDMI JELÁTALAKÍTÓ
KAPCSOLÓ
37
HDMI MUUNNIN / KYTKIN
42
3X INGÅNG TILL 1X HDMI CONVERTER
SWITCH
47
KONVERTOR/PŘEPÍNAČ 3X VSTUP
DO 1X HDMI VÝSTUPU
52
COMUTATOR/CONVERTOR CU 3
INTRĂRI LA 1 INTRARE HDMI

2
ENGLISH
Introduction:
This product is an unique device that allows older analogue devices to be integrated seamlessly
into the modern home theatre. It encodes several different kinds of video signals (HDMI +DVI+
YPbPr) onto the HDMI signals for the full HDMI video and audio effect. The inputs of the
product are equipped with many popular audio format inputs (Composite Audio + SPDIF).
With the IR remote, you can easily switch between different kinds of video formats and audio
formats to the most up-to-date HDMI format.
Features:
• Supports HDMI 1.3 output
• Support HDCP
• Supports digital HD output up to 1080p.
• Both digital and analogue inputs are format converted and pixel adjusted through the
Multifunctional Home Theatre Switcher. It outputs the most updated high definition video
formats and resolutions that will ensure the highest picture quality.
• Integrated DVI/HDCP/HDMI compliant receiver.
• The Proprietary Advanced Color Engine technology gives:Brilliant and fresh colour, intensified
contrast and details, vivid skin tone, sharp edge, accurate and independent colour control
Specifications:
Signal Inputs/Output
Output signal up support HDMI1.3 protocol compliant
Maximum Single Link Range 1920X1200, 1080P
YPbPr input 1080p capture, 50/60/75HZ
Support
Support HDMI resolution 1080P/1080i/720P/576P/576i/480P/480i
Support audio format LPCM, Dolby-AC3, DTS7.1, DSD
Resolutions (HDTV)
Interlaced(50&60Hz) 480i, 576i, 1080i
Progressive(50&60Hz) 480p, 576p, 720p, 1080p
Operating Temperature 0 °C to +70 °C
Operating Humidity 10% to 85 % RH (no condensation)
Power Requirement
External Power Supply 5V DC@2A
Regulatory Approvals
Converter Unit FCC, CE, UL
Power Supply UL, CE, FCC

3
Channel Selection:
You can select the channels you want to access in two ways, front panel push button selection
and the remote control included with the package content.
Front panel push button selection:
The front panel push button is used to select which channel is currently displayed on the HDTV.
Pressing the button during normal operation will cause the next channel to be selected.
Remote control selection:
The channel can also be selected by the remote control. Push the IR code button on the remote
panel for 2 seconds.
Connections:
Front view:
Rear view:
1) Power switch Remote control:
2) Power indication LED
3) Infra Red eye
4) Selected port LED
5) Output indication LED
6) Selection push button
7) Toslink input port
8) Stereo Audio RCA input
9) Component RCA input
10)DVI input
11)HDMI input port
12)HDMI output port
13)Toslink output port
14)Power adapter connection
15)Input port selection buttons

4
Connections and Operation:
Before installation, please make sure all devices you wish to connect have been turned off.
• Connect the input sources into the converter (input cables are optional)
• Connect the HDMI display device into the HDMI output port.
• Insert the DC side of 5 V power supply into the converter and then connect the AC side of
the power supply into the wall outlet
• Power on all input and output devices.

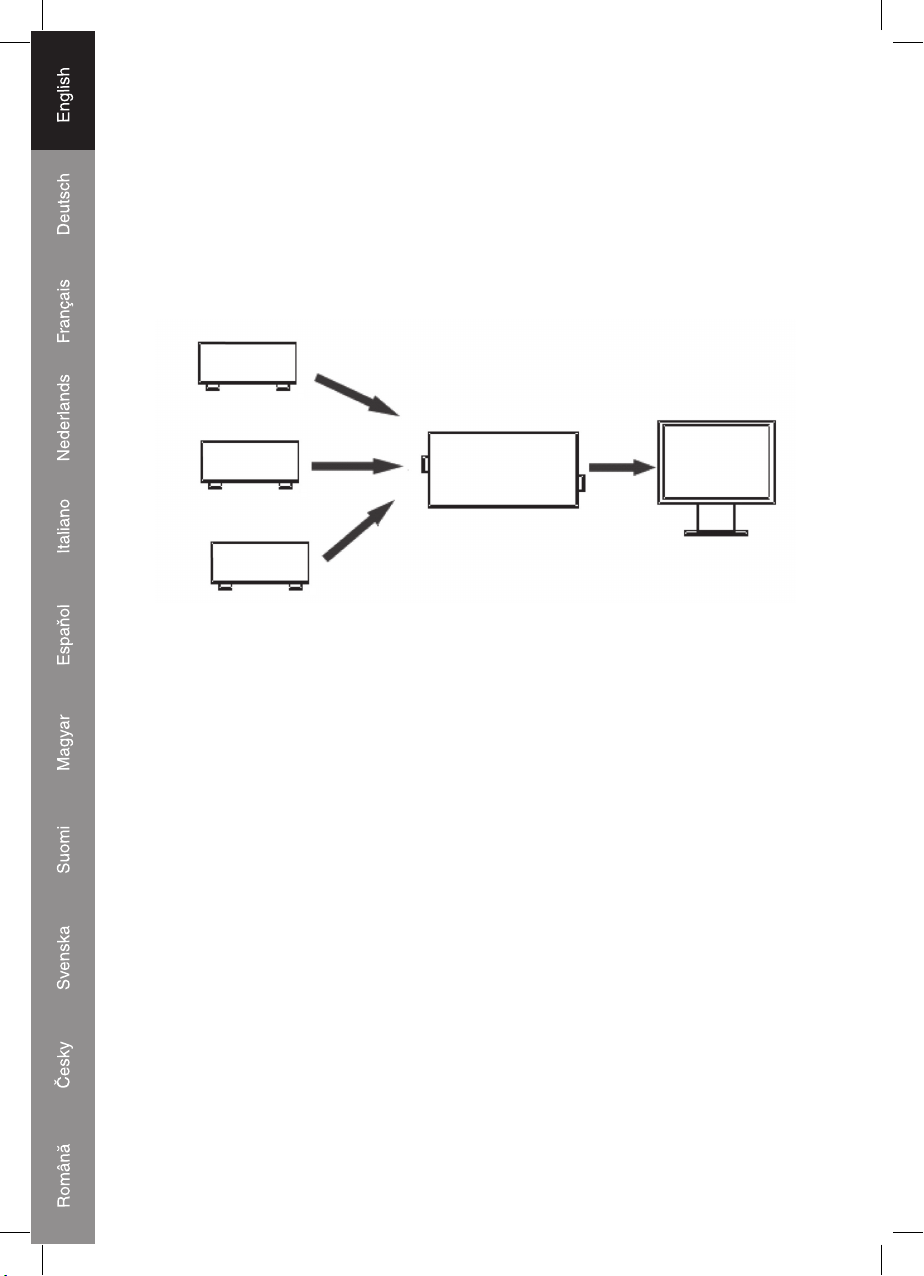

3 input to 1 HDMI
CONVERTER
HDMI Monitor
COMPONENT
DVD
HDMI DVD
DVI output
Warning: If a DVI device does not appear to work, make certain that the device is HDCP
compliant. A non-HDCP compliant DVI device will not work with a signal that has HDCP
encoding present

5
Declaration of conformity
We,
Nedis B.V.
De Tweeling 28
5215MC ’s-Hertogenbosch
The Netherlands
Tel.: [phone]
Email: [e-mail]
Declare that product:
Name: 3port HDMI switch/converter
Model: KN-HDMICON40
Description: HDMI + DVI + Component signal to HDMI signal converter/switch
Is in conformity with the following standards
EMC: EN 55022: 2006
EN 55024: 1998 + A2: 2003
LVD: EN 55022: 2006
EN 61000-3-2: 2000 + A2: 2005
EN 61000-3-3: 1995 + A1: 2001 + A2: 2005
EN 55024: 1998 + A1: 2001 + A2: 2003
Following the provisions of the 2004/108/EC directive.
‘s-Hertogenbosch, 2 February 2008
Mrs. J. Gilad
Purchase Director

6
Safety precautions:
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
To reduce risk of electric shock, this product should ONLY
be opened by an authorized technician when service is
required. Disconnect the product from mains and other
equipment if a problem should occur. Do not expose the product to water or moisture.
Maintenance:
Clean only with a dry cloth. Do not use cleaning solvents or abrasives.
Warranty:
No guarantee or liability can be accepted for any changes and modifications of the product or
damage caused due to incorrect use of this product.
General:
Designs and specifications are subject to change without notice.
All logos brands and product names are trademarks or registered trademarks of their respective
holders and are hereby recognized as such.
Attention:
This product is marked with this symbol. It means that used electrical and electronic
products should not be mixed with general household waste. There is a separate
collections system for these products.
Copyright ©

7
DEUTSCH
Einführung:
Dieses Produkt ist ein einzigartiges Gerät, mit dem ältere analoge Geräte nahtlos in das
moderne Heimkino einbezogen werden können. Es verschlüsselt verschiedene Arten von
Videosignalen (HDMI +DVI+ YPbPr) in HDMI-Signale, wodurch die vollständige HDMI-Video-
und -Audiowirkung erzielt wird. Die Eingänge des Geräts sind mit vielen Eingängen in beliebten
Audioformaten (Composite Audio + SPDIF) ausgestattet. Mit der Infrarotfernbedienung können
Sie bequem zwischen verschiedenen Arten von Video- und Audioformaten in das aktuellste
HDMI-Format umschalten.
Merkmale:
• Unterstützt HDMI 1.3-Ausgang
• Unterstützt HDCP
• Unterstützt digitalen HD-Ausgang bis zu 1080p.
• Das Format der digitalen und analogen Eingänge wird umgewandelt, und die Pixel werden
durch den Multifunctional Home Theatre Switcher eingestellt. Er gibt die aktuellsten High
Definition-Videoformate und -auflösungen aus, mit denen die höchste Bildqualität erreicht
wird.
• Integrierter Empfänger, der DVI/HDCP/HDMI genügt.
• Die Proprietary Advanced Color Engine-Technologie bietet: Strahlende und frische
Farbe, verstärkten Kontrast und Details, lebhafte Hautfarbe, scharfe Ränder, genaue und
unabhängige Farbreglung.
Technische Daten:
Signaleingänge/-ausgang
Ausgangssignal unterstützt bis Protokoll HDMI1.3
Maximaler Single-Link-Bereich 1920X1200, 1080p
YPbPr-Eingang 1080p Capture, 50/60/75 Hz
Unterstützt
Unterstützt HDMI-Auflösung 1080p/1080i/720P/576p/576i/480p/480i
Unterstützt Audioformat LPCM, Dolby-AC3, DTS7.1, DSD
Auflösungen (HDTV)
Interlaced (50&60 Hz) 480i, 576i, 1080i
Progressive (50&60 Hz) 480p, 576p, 720p,1080p
Betriebstemperatur 0 °C bis +70 °C
Betriebsluftfeuchtigkeit 10% bis 85 % RH (keine Kondensation)
Strombedarf
Externe Stromversorgung 5 VDC / 2 A
Gesetzliche Genehmigungen
Wandlereinheit FCC, CE, UL
Stromversorgung UL, CE, FCC

8
Kanalauswahl:
Sie können die Kanäle, auf die Sie zugreifen möchten, auf 2 Arten auswählen: Tasten an der
Fronttafel oder Fernbedienung, die in der Packung enthalten ist.
Auswahl über Drucktaste an der Fronttafel:
Die Drucktaste an der Fronttafel wird verwendet, um auszuwählen, welcher Kanal gegenwärtig
auf dem HDTV angezeigt wird. Durch das Drücken der Taste im normalen Betrieb wird der
nächste Kanal ausgewählt.
Auswahl mit Fernbedienung:
Der Kanal kann auch mit der Fernbedienung ausgewählt werden. Drücken Sie 2 Sekunden
lang die IR Code-Taste auf der Fernbedienung.
Anschlüsse:
Vorderansicht:
Rückansicht:
1) Netzschalter Fernbedienung:
2) Netzanzeige-LED
3) Infrarotauge
4) LED für ausgewählten Port
5) LED-Anzeige für Ausgang
6) Auswahltaste
7) Toslink-Eingangsport
8) Stereoaudio-RCA-Eingang
9) Component RCA-Eingang
10)DVI-Eingang
11)HDMI-Eingangsport
12)HDMI-Ausgangsport
13)Toslink-Ausgangsport
14)Netzteilanschluss
15)Auswahltasten für Eingangsport

9
Anschlüsse und Bedienung:
Achten Sie vor der Installation bitte darauf, dass alle Geräte, die Sie anschließen möchten,
ausgeschaltet sind.
• Schließen Sie die Eingangsquellen an den Wandler an (Eingangskabel sind optional).
• Stecken Sie das HDMI-Anzeigegerät in den HDMI-Ausgangsport.
• Schließen Sie die DC-Seite der 5 V-Stromversorgung an den Wandler an und dann die AC-
Seite der Stromversorgung an eine Netzsteckdose.
• Schalten Sie alle Ein- und Ausgangsgeräte an.
Wandler für 3
Eingänge in 1 HDMI
HDMI-Monitor
COMPONENT
DVD
HDMI-DVD
DVI-Ausgang
Warnung: Wenn ein DVI-Gerät nicht zu funktionieren scheint, überzeugen Sie sich davon, dass
es HDCP erfüllt. Ein DVI-Gerät, das HDCP nicht erfüllt, funktioniert nicht mit einem Signal, das
HDCP-verschlüsselt ist.

10
KONFORMITÄTSERKLÄRUNG
Wir,
Nedis B.V.
De Tweeling 28
5215MC ’s-Hertogenbosch
Niederlande
Tel.: [phone]
Email: [e-mail]
erklären, dass das Produkt:
Name: König
Modell: KN-HDMICON40
Beschreibung: Wandler/Switch für HDMI + DVI + Component-Signal in HDMI-Signal
den folgenden Standards entspricht:
EMV: EN 55022: 2006
EN 55024: 1998 + A2: 2003
LVD: EN 55022: 2006
EN 61000-3-2: 2000 + A2: 2005
EN 61000-3-3: 1995 + A1: 2001 + A2: 2005
EN 55024: 1998 + A1: 2001 + A2: 2003
Erfüllt die Vorschriften der Direktive 2004/108/EC.
‘s-Hertogenbosch, 2. Februar 2008
J. Gilad
Einkaufsleiterin

11
Sicherheitsvorkehrungen:
VORSICHT
STROMSCHLAGGEFAHR
NICHT ÖFFNEN
Um das Risiko eines elektrischen Schlags zu verringern,
sollte dieses Produkt AUSSCHLIESSLICH von einem
autorisierten Techniker geöffnet werden, wenn eine Wartung
erforderlich ist. Trennen Sie das Produkt vom Stromnetz und anderen Geräten, wenn ein
Problem auftreten sollte. Sorgen Sie dafür, dass das Gerät nicht mit Wasser oder Feuchtigkeit
in Berührung kommt.
Wartung:
Nur mit einem trockenen Tuch säubern. Keine Lösungsmittel oder Schleifmittel verwenden.
Garantie:
Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des
Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen
Anwendung des Produkts entstanden sind.
Allgemeines:
Konstruktionen und technische Daten können ohne vorherige Ankündigung geändert werden.
Alle Logos, Marken und Produktnamen sind Warenzeichen oder registrierte Warenzeichen
ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.
Achtung:
Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die
verwendeten elektrischen und elektronischen Produkte nicht im allgemeinen
Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte
Sammelsysteme zur Verfügung.
Copyright ©

12
FRANÇAIS
Introduction :
Ce produit est un appareil unique qui permet l'intégration simple des anciens appareils
analogiques dans un home cinéma moderne. Il encode plusieurs types de signaux vidéo
(HDMI +DVI+ YPbPr) en signal HDMI pour obtenir un signal vidéo et audio HDMI complet.
Les entrées du produit sont dotées de nombreuses entrées audio de format courant (audio
composite + SPDIF). La télécommande vous permet de passer entre les différents types de
formats vidéo et de formats audio jusqu'au format HDMI le plus récent.
Caractéristiques :
• Prise en charge de sortie HDMI 1.3
• Prise en charge HDCP
• Prise en charge de sortie HD jusqu'à 1080p.
• Les entrées numériques et analogiques subissent une conversion de format et un ajustement
de pixel à travers le commutateur home cinéma multifonctions. Il génère les formats et les
résolutions vidéo haute définition les plus récents pour garantir la meilleure qualité d'image.
• Récepteur compatible DVI/HDCP/HDMI intégré.
• La technologie propriétaire du moteur de couleur avancé apporte des couleurs vives et
claires, plus de contraste et de détail, des tons de peau vifs, des bords nets et un contrôle de
la couleur précis et indépendant
Caractéristiques techniques :
Signal entrées/sortie
Prise en charge du signal de sortie Compatible protocole HDMI 1.3
Plage maximum sur port individuel 1920X1200, 1080p
Entrée YPbPr 1080p capture, 50/60/75Hz
Prise en charge
Prise en charge résolution HDMI 1080P/1080i/720P/576P/576i/480P/480i
Prise en charge format audio LPCM, Dolby-AC3, DTS7.1, DSD
Résolutions (HDTV)
Entrelacé (50&60 Hz) 480i, 576i, 1080i
Progressif (50&60 Hz) 480p, 576p, 720p,1080p
Température de fonctionnement de 0 °C à +70 °C
Humidité de fonctionnement de 10 % à 85 % HR (sans condensation)
Alimentation
Alimentation externe 5 V DC@2 A
Homologations réglementaires
Unité de conversion FCC, CE, UL
Alimentation électrique UL, CE, FCC

13
Sélection du canal :
Vous pouvez sélectionner les chaînes aux quelles vous voulez accéder de deux manières,
avec le bouton-poussoir en façade et avec la télécommande fournie
Sélection avec le bouton-poussoir en façade :
Le bouton-poussoir en façade est utilisé pour sélectionner la chaîne affichée sur la TV haute
définition. Appuyez sur le bouton pendant le fonctionnement normal pour sélectionner la
chaîne suivante.
Sélection avec la télécommande :
Les chaînes peuvent aussi être sélectionnées avec la télécommande. Appuyez sur le bouton
de code IR sur la télécommande pendant 2 secondes.

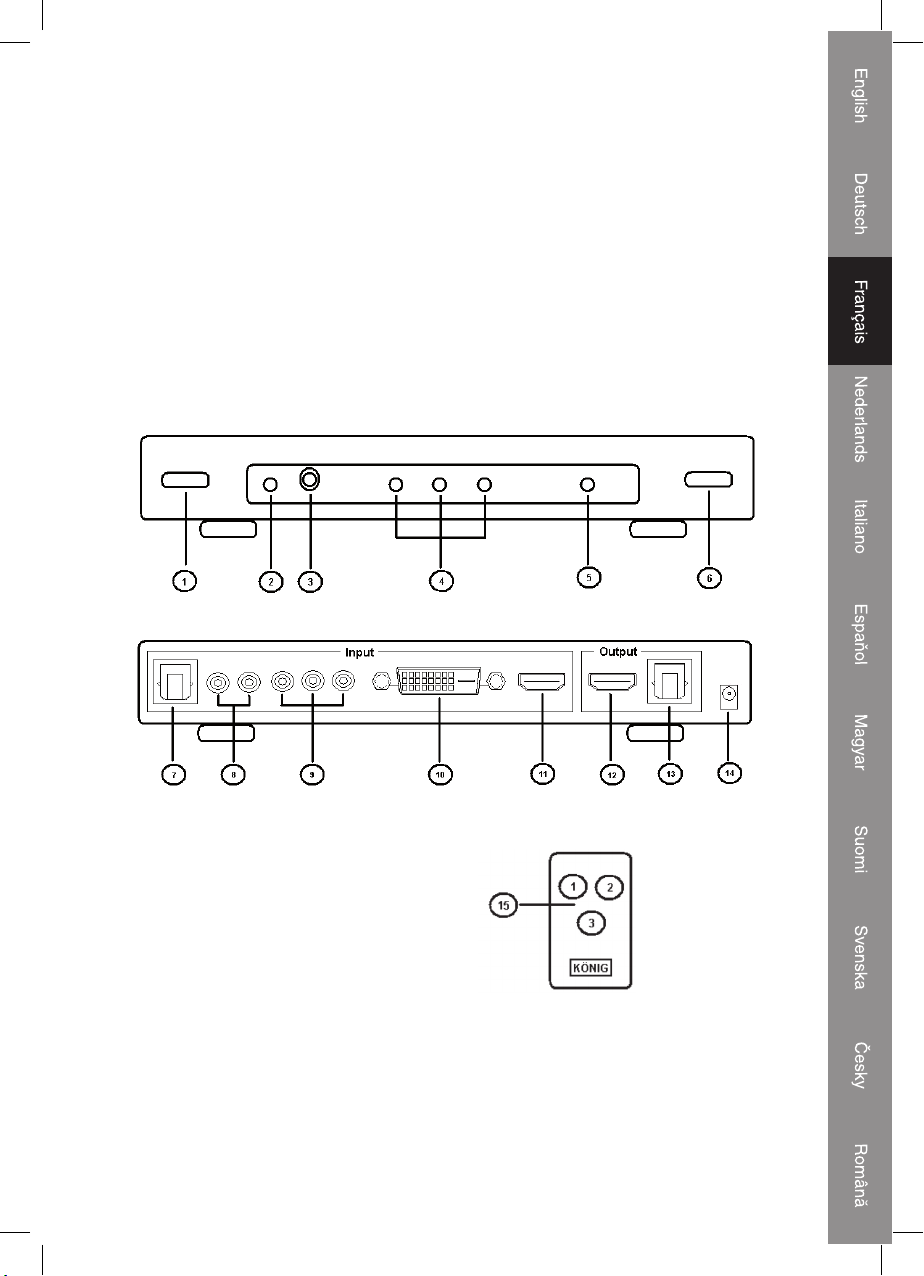

Raccordements :
Vue de face :
Vue de derrière :
1) Interrupteur Télécommande :
2) LED indiquant l'alimentation
3) Capteur infrarouge
4) LED port sélectionné
5) LED indiquant la sortie
6) Bouton-poussoir de sélection
7) Port d'entrée toslink
8) Entrée audio RCA stéréo
9) Entrée RCA composante
10)Entrée DVI
11)Port HDMI d'entrée
12)Port HDMI de sortie
13)Port de sortie toslink
14)Raccordement pour adaptateur secteur
15)Touches de sélection du port d'entrée

14
Raccordement et fonctionnement :
Avant l'installation, assurez-vous que tous les appareils que vous voulez brancher sont éteints.
• Branchez les sources d'entrée dans le convertisseur (les câbles d'entrée sont en option)
• Branchez l'appareil HDMI sur le port de sortie HDMI.
• Branchez l'alimentation 5 V d'abord sur le convertisseur (côté continu), puis dans la prise
murale (côté alternatif).
• Mettez en marche tous les appareils d'entrée et de sortie.
CONVERTISSEUR 3
entrées vers 1 HDMI Écran HDMI
DVD
COMPOSANTE
DVD HDMI
Sortie DVI
Attention : Si un appareil DVI semble ne pas fonctionner, assurez-vous que l'appareil est
compatible HDCP. Un appareil DVI non compatible HDCP ne fonctionnera pas avec un signal
comportant un encodage HDCP

15
DECLARATION DE CONFORMITE
Nous,
Nedis B.V.
De Tweeling 28
5215MC ’s-Hertogenbosch
Pays Bas
Tél : [phone]
Couriel : [e-mail]
Déclarons que le produit :
Nom : commutateur/convertisseur 3 ports HDMI
Modèle : KN-HDMICON40
Description : commutateur/convertisseur signal HDMI + DVI + composante vers signal HDMI
est conforme aux normes suivantes:
EMC : EN 55022: 2006
EN 55024: 1998 + A2 : 2003
LVD : EN 55022: 2006
EN 61000-3-2: 2000 + A2 : 2005
EN 61000-3-3: 1995 + A1 : 2001 + A2 : 2005
EN 55024: 1998 + A1 : 2001 + A2 : 2003
suivant la directive 2004/108/CEE.
‘s-Hertogenbosch, 2 février 2008
Mme. J. Gilad
Directeur des Achats

16
Consignes de sécurité :
ATTENTION
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
Afin de réduire les risques de chocs électriques, ce produit
ne doit être ouvert QUE par un technicien qualifié agréé en
cas de réparation. Débranchez l'appareil du secteur et des
autres équipements en cas de problème. N'exposez jamais l'appareil à l'eau ou à l'humidité.
Entretien :
Nettoyer uniquement avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.
Garantie :
Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de
transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte
de l'appareil.
Généralités :
Le design et les caractéristiques techniques sont sujets à modification sans notification
préalable.
Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées
dont leurs détenteurs sont les propriétaires et sont donc reconnus comme telles dans ce
document.
Attention :
Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques
ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est
différent pour ce genre de produits.
Copyright ©

17
NEDERLANDS
Introductie:
Dit product is een uniek apparaat dat oudere analoge apparaten naadloos kan integreren in de
moderne hometheaters. Het kan diverse videosignalen (HDMI + DVI + YPbPr) omzetten naar
HDMI-signalen voor het volledige HDMI-video en -audio effect. De ingangen van het product
zijn uitgerust met vele populaire audioformaat ingangen (Composiet audio + SPDIF). Met de
afstandsbediening kunt u eenvoudig wisselen tussen verschillende video- en audioformaten
en het meest moderne HDMI-formaat.
Eigenschappen:
• Ondersteunt HDMI 1.3 uitgang.
• Ondersteunt HDCP.
• Ondersteunt digitale HD-uitgang tot 1080p.
• Beide digitale en analoge ingangen zijn geconverteerd en aangepast door de multifunctionele
hometheater switch. Het levert de modernste high definition videoformaten en resoluties die
zorgen voor de hoogste beeldkwaliteit.
• Geïntegreerde DVI/HDCP/HDMI ondersteunende ontvanger.
• De Proprietary Advanced Color Engine technologie levert: briljante en heldere kleuren,
intensief contrast en details, levensechte huidkleuren, scherpe hoeken, accurate en
onafhankelijke kleurencontrole.
Specificaties:
Signaal ingang/uitgang
Uitgangssignaal ondersteuning ondersteunt HDMI1.3 protocol
Maximale Single Link Range 1920X1200, 1080p
YPbPr-ingang 1080p resolutie, 50/60/75HZ
Ondersteunt
Ondersteunt HDMI-resoluties 1080P/1080i/720P/576P/576i/480P/480i
Ondersteunt audioformaten LPCM, Dolby-AC3, DTS7.1, DSD
Resoluties (HDTV)
Interlaced (50&60Hz) 480i, 576i, 1080i
Progressive (50&60Hz) 480p, 576p, 720p, 1080p
Gebruikstemperatuur 0 °C tot +70 °C
Gebruiksluchtvochtigheid 10% tot 85 % RH (geen condens)
Vermogen
Externe voeding 5 volt gelijkstroom 2A
Goedgekeurde regelgeving
Omzetter FCC, CE, UL
Voeding UL, CE, FCC

18
Kanaalselectie:
U kunt de kanalen op 2 manieren selecteren: met de druktoets op het frontpaneel en met de
bijgeleverde afstandsbediening.
Frontpaneel druktoetsselectie:
De druktoetsen op het frontpaneel kunt u gebruiken om te selecteren welk kanaal wordt getoond
op de HDTV. U selecteert het volgende kanaal door te drukken op deze toets gedurende
normaal gebruik.
Afstandsbedieningselectie:
De kanalen kunnen tevens worden geselecteerd met de afstandsbediening. Druk gedurende 2
seconden op de IR-codetoets op de afstandsbediening.

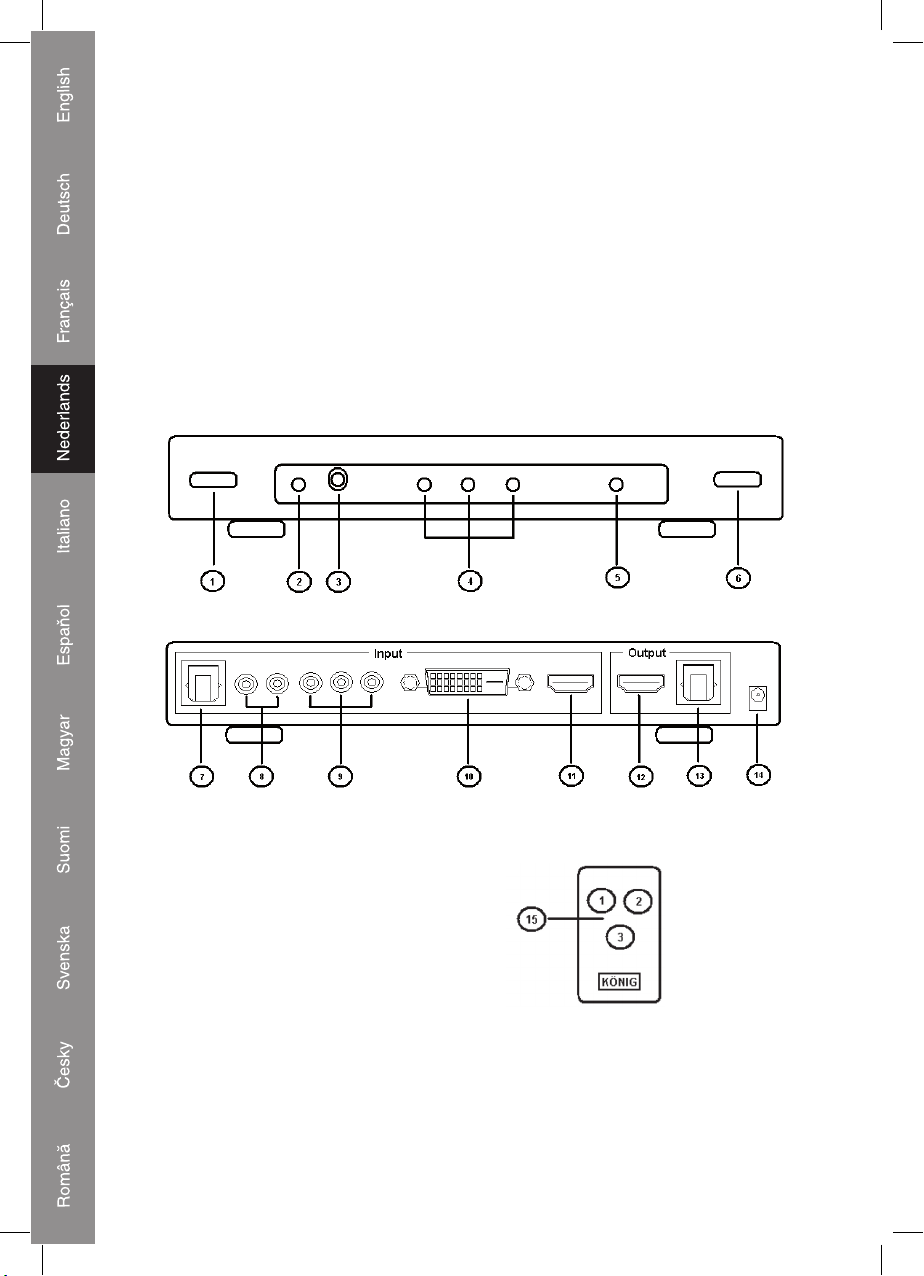

Aansluitingen:
Vooraanzicht:
Achteraanzicht:
1) Aan-/uitschakelaar. Afstandsbediening:
2) Ingebruikname LED
3) Infrarood sensor
4) Geselecteerde poort LED
5) Uitgangaanduiding LED
6) Selectie druktoets
7) Toslink ingangspoort
8) RCA stereo audio-ingang
9) Component RCA-ingang
10)DVI-ingang
11)Ingang HDMI-poort
12)Uitgang HDMI-poort
13)Toslink uitgangspoort
14)Aansluiting voor de transformator
15)Ingangpoort selectietoets

19
Aansluiten en gebruik:
Overtuig u ervan 'controleer' dat alle apparaten die u wilt gaan aansluiten zijn uitgeschakeld
voordat u deze gaat installeren.
• Verbind de broningang met de omzetter (Ingangkabels zijn optioneel)
• Sluit het HDMI-weergaveapparaat aan op de HDMI-uitgangpoorten.
• Bevestig de gelijkstroomstekker van de 5 V transformator in de omzetter en steek dan de
wisselstroomstekker van de transformator in het stopcontact.
• Schakel de elektriciteit in van alle ingang- en uitgangapparaten.
3 ingangen naar 1
HDMI OMZETTER
HDMI-Monitor
COMPONENT
DVD
HDMI-DVD
DVI-uitgang
Waarschuwing: Indien een DVI-apparaat niet goed werkt, controleer dan of het HDCP
ondersteunt. Een DVI-apparaat dat HDCP niet ondersteunt zal niet werken met een apparaat
dat gebruik maakt van HDCP-signaalcodering.

20
CONFORMITEITVERKLARING
Wij,
Nedis BV
De Tweeling 28
5215 MC ’s-Hertogenbosch
Nederland
Tel.: [phone]
E-mail: [e-mail]
Verklaren dat het product:
Merknaam: 3 POORTEN HDMI OMZETTER SWITCH
Model: KN-HDMICON40
Omschrijving: HDMI + DVI + component signaal naar HDMI signaalomzetter/switch
in overeenstemming met de volgende normen is
EMC: EN 55022: 2006
EN 55024: 1998 + A2: 2003
LVD: EN 55022: 2006
EN 61000-3-2: 2000 + A2: 2005
EN 61000-3-3: 1995 + A1: 2001 + A2: 2005
EN 55024: 1998 + A1: 2001 + A2: 2003
Conform de bepalingen van richtlijn 2004/108/EEG.
‘s-Hertogenbosch, 2 februari 2008
Mevr. J. Gilad
Directeur inkoop
