König KN-HDMICON30 User manual

KN-HDMICON30
2
DVI TO HDMI CONVERTER
7
WANDLER VON DVI IN HDMI
12
CONVERTISSEUR DVI VERS HDMI
17
DVI NAAR HDMI OMZETTER
22
CONVERTITORE DA DVI A HDMI
27
CONVERSOR DEL DVI AL HDMI
32
DVI → HDMI JELÁTALAKÍTÓ
37
DVI-HDMI-MUUNTAJA
42
DVI TILL HDMI KONVERTER
47
PŘEVODNÍK DVI NA HDMI
52
CONVERTOR DE SEMNAL DVI LA
SEMNAL HDMI

2
ENGLISH
Introduction:
The DVI+Audio to HDMI Converter is an unique device that combines digital video (DVI) and
digital audio into HDMI to seamlessly integrate into the modern home theatres. This product not
only meets the ideal image of the HDTV but also meets the need of the enthusiasts’ requirement
for audio. Because It transmits the audio signal by toslink audio and digital audio.
Features:
• Supports HDCP
• HDMI compliant
• Toslink Audio and Digital Audio input/output
• Supports HDTV resolutions
• Easy to Use: Install in seconds, no need of setting
• Supports resolutions up to 1080p, 2K, and 1920 x 1200
• Encodes digital audio onto the video signal for HDMI™ video and audio
• Allows you to connect computers or other sources with DVI output and SPDIF to an HDMI
display
Specifications:
Signal Inputs/Output
Input Video Signal 1.2 volts p-p
Input DDC Signal 5 volts p-p (TTL)
Output Video HDMI+HDCP1.0/1.1
Video format supported
VGA 640x480, 800x600, 1024x768, 1920x1200
DTV/HDTV 480i/576i/480p/576p/720p/1080i/1080p
Connector
HDMI Connector type A (19pin) female
DVI Connector DVI-I (29pin) female (digital only)
Audio Connector Toslink Audio and Digital Audio
Operating Frequency
Frequency Up to 165 MHz
Resolutions (HDTV)
Interlaced (50&60Hz) 480i, 576i, 1080i
Progressive (50&60Hz) 480p, 576p, 720p, 1080p
Environmental
Operating Temperature 0 °C to +70 °C
Operating Humidity 10% to 85 % RH (no condensation)
Storage Temperature -10 °C to +80 °C
Storage Humidity 5% to 90 % RH (no condensation)
Power Requirement
External Power Supply 5V DC@2A
Power Consumption 5 watts (max)
Regulatory Approvals
Converter Unit FCC, CE, UL
Power Supply UL, CE, FCC

3
Connections:

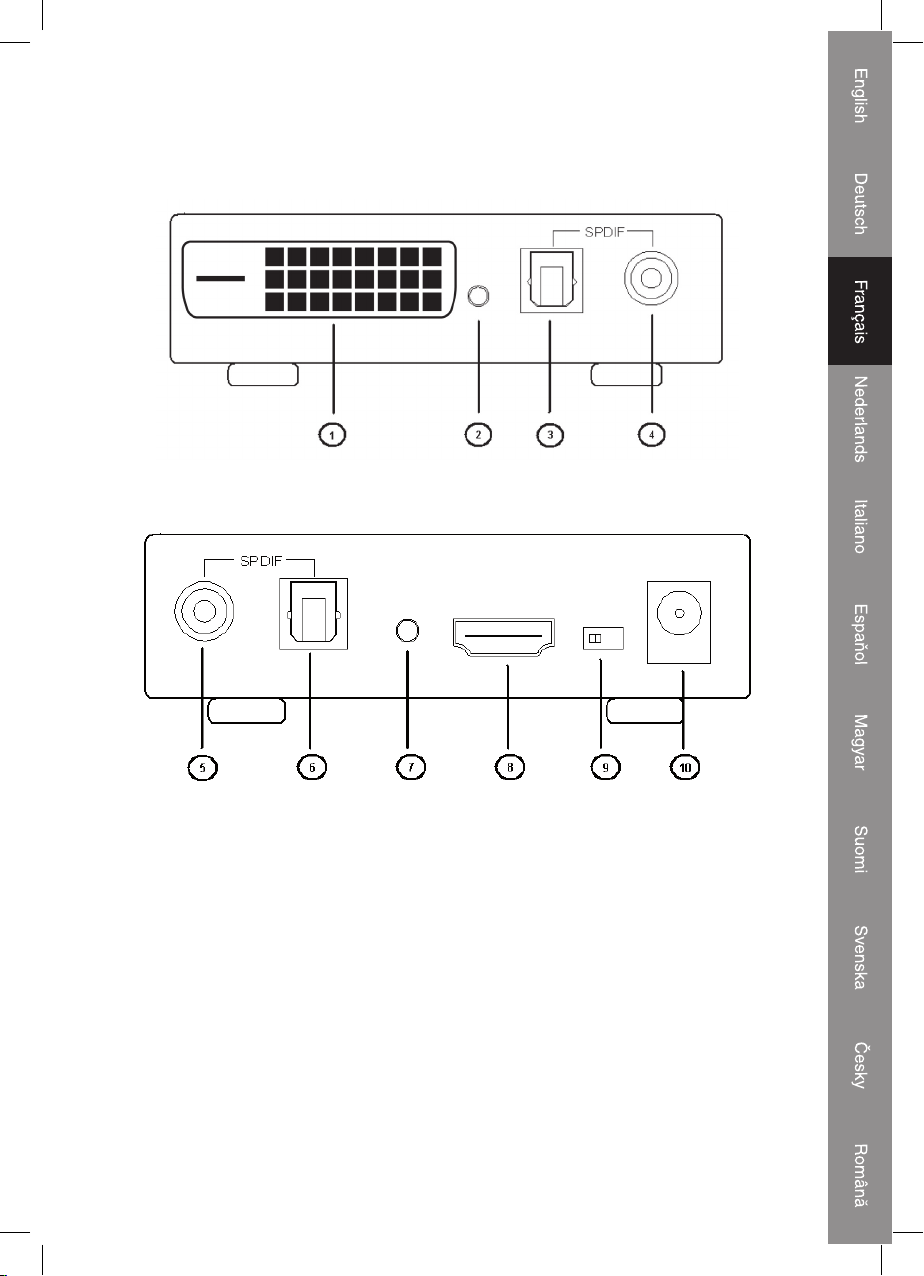

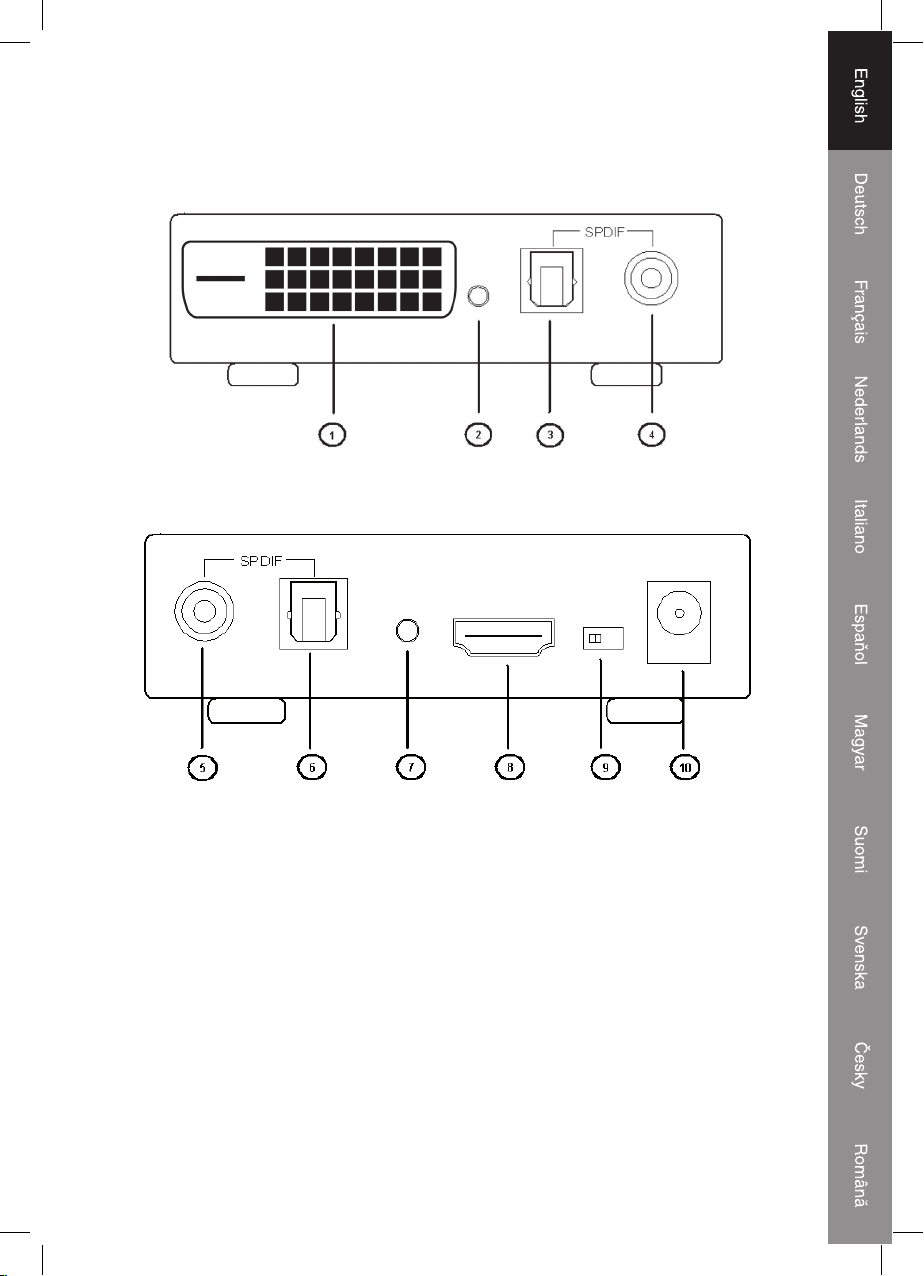

Front view:
Rear view:
1) DVI video Input
2) Indication connect LED
3) Toslink audio input
4) Coaxial audio input
5) Coaxial audio output
6) Toslink audio output
7) Indication connect LED
8) HDMI output port
9) Switch
10)Power adapter connection

4
Connections and Operation:
Before installation, please make sure all devices you wish to connect have been turned off.
• Connect the AC adapter to the Converter’s power input (do not plug the adapter into an AC
outlet yet).
• Connect the appropriate cables to the source device and then the converter.
• Connect the output cables to the Converter and then to the destination device.
• Plug the Power Adapter into a working AC outlet
• Power on all input and output devices.
• The DVI-HDCP input signal should now be available to all devices connected to the device
outputs.

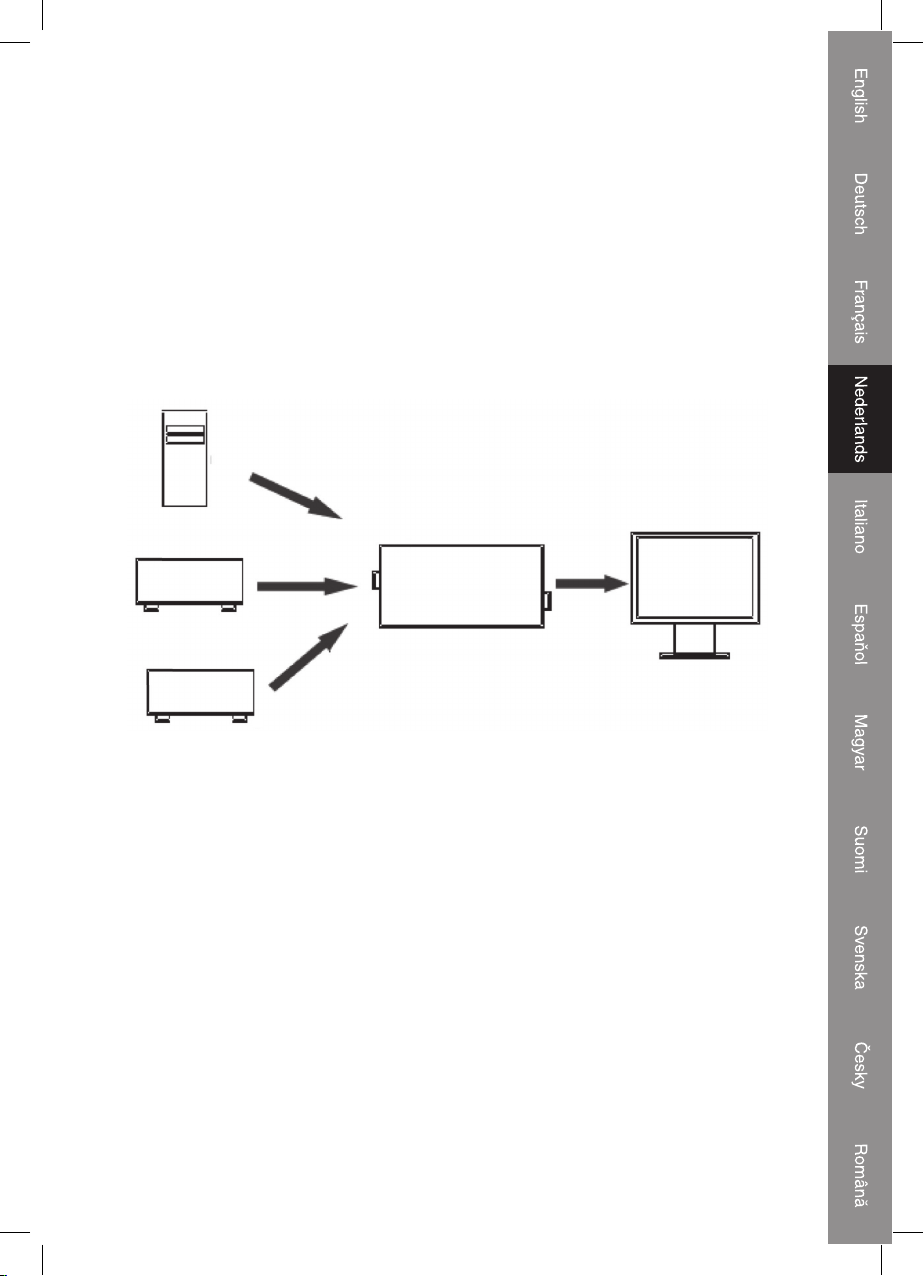

PC
DVI+Audio to HDMI
CONVERTER
HDMI Monitor
DVD
DVI output
If a DVI device does not appear to work, make sure that the device is HDCP compliant. A non-
HDCP compliant DVI device will not work with a signal that has HDCP encoding.

5
Declaration of conformity
We,
Nedis B.V.
De Tweeling 28
5215MC ’s-Hertogenbosch
The Netherlands
Tel.: [phone]
Email: [e-mail]
Declare that product:
Name: DVI to HDMI converter
Model: KN-HDMICON30
Description: DVI signal to HDMI signal converter
Is in conformity with the following standards
EMC: EN 55022: 2006
EN 55024: 1998 + A2: 2003
LVD: EN 55022: 2006
EN 61000-3-2: 2000 + A2: 2005
EN 61000-3-3: 1995 + A1: 2001 + A2: 2005
EN 55024: 1998 + A1: 2001 + A2: 2003
Following the provisions of the 2004/108/EC directive.
‘s-Hertogenbosch, 2 February 2008
Mrs. J. Gilad
Purchase Director

6
Safety precautions:
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
To reduce risk of electric shock, this product should ONLY
be opened by an authorized technician when service is
required. Disconnect the product from mains and other
equipment if a problem should occur. Do not expose the product to water or moisture.
Maintenance:
Clean only with a dry cloth. Do not use cleaning solvents or abrasives.
Warranty:
No guarantee or liability can be accepted for any changes and modifications of the product or
damage caused due to incorrect use of this product.
General:
Designs and specifications are subject to change without notice.
All logos brands and product names are trademarks or registered trademarks of their respective
holders and are hereby recognized as such.
Attention:
This product is marked with this symbol. It means that used electrical and electronic
products should not be mixed with general household waste. There is a separate
collections system for these products.
Copyright ©

7
DEUTSCH
Einführung:
Der Wandler von DVI+Audio in HDMI ist ein einzigartiges Gerät, das digitale Video (DVI)-
und Audiosignale in HDMI umwandelt, damit sie nahtlos in moderne Heimkinos einbezogen
werden können. Dieses Gerät bietet nicht nur das ideale Bild des HDTV, sondern befriedigt
auch die Anforderungen der Enthusiasten an Audio, weil es das Audiosignal über Toslink-
Audio und -Digital-Audio überträgt.
Merkmale:
• Unterstützt HDCP
• Erfüllt HDMI
• Toslink-Audio- und -Digital-Audio-Eingang/Ausgang
• Unterstützt HDTV-Auflösungen
• Einfach zu benutzen: In Sekunden zu installieren, keine Einstellung erforderlich
• Unterstützt Auflösungen bis zu 1080p, 2K und 1920 x 1200
• Verschlüsselt digitale Audiosignale in Videosignale für HDMI™-Video und -Audio
• Ermöglicht Ihnen, Computer oder andere Quellen mit DVI-Ausgang und SPDIF an einen
HDMI-Bildschirm anzuschließen.
Technische Daten:
Signaleingänge/-ausgang
Eingangsvideosignal 1,2 V Spitze-Spitze
Eingangs-DCC-Signal 5 V Spitze-Spitze (TTL)
Ausgangsvideosignal HDMI + HDCP1.0/1.1
Unterstütztes Videoformat
VGA 640x480, 800x600, 1024x768, 1920x1200
DTV/HDTV 480i/576i/480p/576p/720p/1080i/1080p
Anschluss
HDMI-Anschluss 19-polige Buchse vom Typ A
DVI-Anschluss DVI-I (29-polig) Buchse (nur digital)
Audioanschluss Toslink-Audio und -Digital-Audio
Betriebsfrequenz
Frequenz Bis zu 165 MHz
Auflösungen (HDTV)
Interlaced (50&60 Hz) 480i, 576i, 1080i
Progressive (50&60 Hz) 480p, 576p, 720p,1080p
Umgebungsbedingungen
Betriebstemperatur 0 °C bis +70 °C
Betriebsluftfeuchtigkeit 10% bis 85 % RH (keine Kondensation)
Lagertemperatur -10 °C bis +80 °C
Lagerluftfeuchtigkeit 5% bis 90 % RH (keine Kondensation)
Strombedarf
Externe Stromversorgung 5 VDC / 2 A
Stromverbrauch 5 W (max)
Gesetzliche Genehmigungen
Wandlereinheit FCC, CE, UL
Stromversorgung UL, CE, FCC

8
Anschlüsse:
Vorderansicht:
Rückansicht:
1) DVI-Videoeingang
2) Anschluss-Anzeige-LED
3) Toslink-Audioeingang
4) Koaxialaudioeingang
5) Koaxialaudioausgang
6) Toslink-Audioausgang
7) Anschluss-Anzeige-LED
8) HDMI-Ausgangsport
9) Schalter
10)Netzteilanschluss

9
Anschlüsse und Bedienung:
Achten Sie vor der Installation bitte darauf, dass alle Geräte, die Sie anschließen möchten,
ausgeschaltet sind.
• Schließen Sie den Netzadapter an den Stromversorgungseingang des Wandlers an (stecken
Sie den Adapter noch nicht in die Netzsteckdose).
• Schließen Sie die entsprechenden Kabel an das Quellgerät und dann an den Wandler an.
• Schließen Sie die Ausgangskabel an den Wandler und dann an das Zielgerät an.
• Stecken Sie den Netzadapter in eine Netzsteckdose.
• Schalten Sie alle Ein- und Ausgangsgeräte an.
• Das DVI-HDCP-Eingangssignal sollte jetzt an allen Geräten anliegen, die an die
Geräteausgänge angeschlossen sind.
PC
Wandler von
DVI+Audio in HDMI
HDMI-Monitor
DVD
DVI-Ausgang
Wenn ein DVI-Gerät nicht zu funktionieren scheint, überzeugen Sie sich davon, dass es HDCP
erfüllt. Ein DVI-Gerät, das HDCP nicht erfüllt, funktioniert nicht mit einem Signal, das HDCP-
verschlüsselt ist.

10
KONFORMITÄTSERKLÄRUNG
Wir,
Nedis B.V.
De Tweeling 28
5215MC ’s-Hertogenbosch
Niederlande
Tel.: [phone]
Email: [e-mail]
erklären, dass das Produkt:
Name: Wandler von DVI in HDMI
Modell: KN-HDMICON30
Beschreibung: Wandelt DVI-Signal in HDMI-Signal um
den folgenden Standards entspricht:
EMV: EN 55022: 2006
EN 55024: 1998 + A2: 2003
LVD: EN 55022: 2006
EN 61000-3-2: 2000 + A2: 2005
EN 61000-3-3: 1995 + A1: 2001 + A2: 2005
EN 55024: 1998 + A1: 2001 + A2: 2003
Erfüllt die Vorschriften der Direktive 2004/108/EC.
‘s-Hertogenbosch, 2. Februar 2008
J. Gilad
Einkaufsleiterin

11
Sicherheitsvorkehrungen:
VORSICHT
STROMSCHLAGGEFAHR
NICHT ÖFFNEN
Um das Risiko eines elektrischen Schlags zu verringern,
sollte dieses Produkt AUSSCHLIESSLICH von einem
autorisierten Techniker geöffnet werden, wenn eine Wartung
erforderlich ist. Trennen Sie das Produkt vom Stromnetz und anderen Geräten, wenn ein
Problem auftreten sollte. Sorgen Sie dafür, dass das Gerät nicht mit Wasser oder Feuchtigkeit
in Berührung kommt.
Wartung:
Nur mit einem trockenen Tuch säubern. Keine Lösungsmittel oder Schleifmittel verwenden.
Garantie:
Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des
Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen
Anwendung des Produkts entstanden sind.
Allgemeines:
Konstruktionen und technische Daten können ohne vorherige Ankündigung geändert werden.
Alle Logos, Marken und Produktnamen sind Warenzeichen oder registrierte Warenzeichen
ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.
Achtung:
Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die
verwendeten elektrischen und elektronischen Produkte nicht im allgemeinen
Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte
Sammelsysteme zur Verfügung.
Copyright ©

12
FRANÇAIS
Introduction :
Le convertisseur DVI+Audio vers HDMI est un appareil unique qui combine la vidéo numérique
(DVI)et l'audio numériqueen HDMI pour une intégration simple dans les home cinéma modernes.
Ce produit satisfait non seulement l'image idéale HDTV, mais également les exigences des
audiophiles, car il transmet le signal audio par audio toslink et audio numérique.
Caractéristiques :
• Prise en charge HDCP
• Compatible HDMI
• Entrée/sortie audio toslink et audio numérique
• Prise en charge des résolutions HDTV
• Utilisation simple : installation en quelques secondes sans réglages
• Prise en charge des résolutions jusqu'à 1080p, 2K et 1920 x 1200
• Encode le signal audio numérique sur le signal vidéo pour obtenir des signaux audio et vidéo
HDMI™
• Vous permet de connecter des ordinateurs ou d'autres sources avec une sortie DVI et SPDIF
à un écran HDMI
Caractéristiques techniques :
Signal entrées/sortie
Signal vidéo d'entrée 1,2 volts p-p
Signal DDC d'entrée 5 volts p-p (TTL)
Sortie vidéo HDMI + HDCP1.0/1.1
Formats vidéo pris en charge
VGA 640x480, 800x600, 1024x768, 1920x1200
DTV/HDTV 480i/576i/480p/576p/720p/1080i/1080p
Connecteur
Connecteur HDMI Type A (19 broches) femelle
Connecteur DVI DVI-I (29 broches) femelle (numérique
uniquement)
Connecteur audio Audio toslink et audio numérique
Fréquence de fonctionnement
Fréquence Jusqu'à 165 MHz
Résolutions (HDTV)
Entrelacé (50&60 Hz) 480i, 576i, 1080i
Progressif (50&60 Hz) 480p, 576p, 720p,1080p
Environnement
Température de fonctionnement de 0 °C à +70 °C
Humidité de fonctionnement de 10 % à 85 % HR (sans condensation)
Température de stockage de -10 °C à +80 °C
Humidité de stockage de 5 % à 90 % HR (sans condensation)
Alimentation
Alimentation externe 5 V DC@2 A
Consommation électrique : 5 Watts (max.)
Homologations réglementaires
Unité de conversion FCC, CE, UL
Alimentation électrique UL, CE, FCC

13
Raccordements :
Vue de face :
Vue de derrière :
1) Entrée vidéo DVI
2) LED indiquant la connexion
3) Entrée audio toslink
4) Entrée audio coaxiale
5) Sortie audio coaxiale
6) Sortie audio toslink
7) LED indiquant la connexion
8) Port HDMI de sortie
9) Interrupteur
10)Raccordement pour adaptateur secteur

14
Raccordement et fonctionnement :
Avant l'installation, assurez-vous que tous les appareils que vous voulez brancher sont éteints.
• Branchez l'adaptateur secteur à l'entrée d'alimentation du convertisseur (ne branchez pas
encore l'adaptateur secteur à la prise).
• Branchez les câbles appropriés à l'appareil source, puis au convertisseur.
• Branchez les câbles de sortie au convertisseur, puis à l'appareil de destination.
• Branchez l'adaptateur secteur dans une prise de courant alimentée
• Mettez en marche tous les appareils d'entrée et de sortie.
• Le signal d'entrée DVI-HDCP doit à présent être disponible à tous les appareils branchés sur
les sorties de l'appareil.
PC
CONVERTISSEUR
DVI+Audio vers HDMI
Écran HDMI
DVD
Sortie DVI
Si un appareil DVI semble ne pas fonctionner, assurez-vous que l'appareil est compatible
HDCP. Un appareil DVI non compatible HDCP ne fonctionnera pas avec un signal comportant
un encodage HDCP.

15
DECLARATION DE CONFORMITE
Nous,
Nedis B.V.
De Tweeling 28
5215MC ’s-Hertogenbosch
Pays Bas
Tél : [phone]
Couriel : [e-mail]
Déclarons que le produit :
Nom : Convertisseur DVI vers HDMI
Modèle : KN-HDMICON30
Description : Convertisseur de signal DVI vers signal HDMI
est conforme aux normes suivantes:
EMC : EN 55022: 2006
EN 55024: 1998 + A2 : 2003
LVD : EN 55022: 2006
EN 61000-3-2: 2000 + A2 : 2005
EN 61000-3-3: 1995 + A1 : 2001 + A2 : 2005
EN 55024: 1998 + A1 : 2001 + A2 : 2003
suivant la directive 2004/108/CEE.
‘s-Hertogenbosch, 2 février 2008
Mme. J. Gilad
Directeur des Achats

16
Consignes de sécurité :
ATTENTION
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
Afin de réduire les risques de chocs électriques, ce produit
ne doit être ouvert QUE par un technicien qualifié agréé en
cas de réparation. Débranchez l'appareil du secteur et des
autres équipements en cas de problème. N'exposez jamais l'appareil à l'eau ou à l'humidité.
Entretien :
Nettoyer uniquement avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.
Garantie :
Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de
transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte
de l'appareil.
Généralités :
Le design et les caractéristiques techniques sont sujets à modification sans notification
préalable.
Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées
dont leurs détenteurs sont les propriétaires et sont donc reconnus comme telles dans ce
document.
Attention :
Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques
ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est
différent pour ce genre de produits.
Copyright ©

17
NEDERLANDS
Introductie:
De DVI + audio naar HDMI omzetter is een uniek apparaat dat digitale video (DVI) en digitale
audio naadloos omzet naar HDMI om dit te integreren in de moderne hometheaters. Dit
product voldoet aan het ideale beeld van de HDTV en tevens aan de behoeften van de audio-
enthousiast. Het geeft het audiosignaal door via toslink audio en digitale audio.
Eigenschappen:
• Ondersteunt HDCP
• Geschikt voor HDMI
• Toslink audio en digitale audio ingang/uitgang
• Ondersteunt HDTV-resoluties
• Eenvoudig in gebruik: installeer in seconden, plug and play
• Ondersteunt resoluties tot 1080p, 2K en 1920 x 1200
• Codeert digitale audio op het videosignaal naar HDMI™-video en -audio
• Maakt het mogelijk om computers of andere bronnen met DVI-uitgangen en SPDIF aan te
sluiten op HDMI-beeldschermen
Specificaties:
Signaal ingang/uitgang
Ingang videosignaal 1.2 volt p-p
Ingang DDC-signaal 5 volt p-p (TTL)
Video-uitgang: HDMI + HDCP1.0/1.1
Ondersteunde videosignalen
VGA 640x480, 800x600, 1024x768, 1920x1200
DTV/HDTV 480i/576i/480p/576p/720p/1080i/1080p
Omzetter
HDMI-aansluiting Type A 19-pin
DVI-aansluiting DVI-I (29pin) (alleen digitaal)
Audioaansluiting Toslink audio en digitaal audio
Gebruiksfrequentie
Frequentie tot 165 MHz
Resoluties (HDTV)
Interlaced (50&60Hz) 480i, 576i, 1080i
Progressive (50&60Hz) 480p, 576p, 720p, 1080p
Omgeving
Gebruikstemperatuur 0 °C tot +70 °C
Gebruiksluchtvochtigheid 10% tot 85 % RH (geen condens)
Opslagtemperatuur -10°C tot +80°C
Opslagluchtvochtigheid 5% tot 90 % RH (geen condens)
Vermogen
Externe voeding 5 volt gelijkstroom 2A
Energieverbruik: 5 watt (max)
Goedgekeurde regelgeving
Omzetter FCC, CE, UL
Voeding UL, CE, FCC

18
Aansluitingen:
Vooraanzicht:
Achteraanzicht:
1) DVI-video-ingang
2) LED-verbindingindicator
3) Toslink audio-ingang
4) Coaxiale audio-ingang
5) Coaxiale audio-uitgang
6) Toslink audio-uitgang
7) LED-verbindingindicator
8) Uitgang HDMI-poort
9) Omzetter
10)Aansluiting voor de transformator

19
Aansluiten en gebruik:
Controleer dat alle apparaten die u wilt gaan aansluiten zijn uitgeschakeld voordat u deze gaat
installeren.
• Sluit de wisselstroomtransformator aan op de stroomingang van de omzetter (sluit de
transformator nog niet aan op het stopcontact).
• Bevestig de kabels van het bronapparaat met de omzetter.
• Bevestig de uitgangskabels van de omzetter met het weergave apparaat.
• Sluit de transformator aan op het stopcontact.
• Schakel de elektriciteit in van alle ingang- en uitgangapparaten.
• Het DVI-HDCP-ingangssignaal is nu beschikbaar voor alle apparaten die op de uitgangen
zijn aangesloten.
PC
DVI+Audio naar
HDMI omzetter
HDMI-Monitor
DVD
DVI-uitgang
Indien een DVI-apparaat niet goed werkt, controleer dan of het HDCP ondersteunt. Een DVI-
apparaat dat HDCP niet ondersteunt zal niet werken met een apparaat dat gebruik maakt van
HDCP-signaalcodering.

20
CONFORMITEITVERKLARING
Wij,
Nedis BV
De Tweeling 28
5215 MC ’s-Hertogenbosch
Nederland
Tel.: [phone]
E-mail: [e-mail]
Verklaren dat het product:
Merknaam: DVI naar HDMI omzetter
Model: KN-HDMICON30
Omschrijving: DVI-signaal naar HDMI-signaalomzetter
in overeenstemming met de volgende normen is
EMC: EN 55022: 2006
EN 55024: 1998 + A2: 2003
LVD: EN 55022: 2006
EN 61000-3-2: 2000 + A2: 2005
EN 61000-3-3: 1995 + A1: 2001 + A2: 2005
EN 55024: 1998 + A1: 2001 + A2: 2003
Conform de bepalingen van richtlijn 2004/108/EEG.
‘s-Hertogenbosch, 2 februari 2008
Mevr. J. Gilad
Directeur inkoop
