Deutsch
– 1
Lesen Sie vor der ersten Benut-
zung Ihres Gerätes diese Origi-
nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge-
brauch oder für Nachbesitzer auf.
–Vor erster Inbetriebnahme Sicherheits-
hinweise Nr. 5.956-249 unbedingt le-
sen!
–Bei Nichtbeachtung der Betriebsanlei-
tung und der Sicherheitshinweise kön-
nen Schäden am Gerät und Gefahren
für den Bediener und andere Personen
entstehen.
–Bei Transportschaden sofort Händler
informieren.
–Prüfen Sie beim Auspacken den Pa-
ckungsinhalt auf fehlendes Zubehör
oder Beschädigungen. Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen fin-
den Sie unter:
http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm
Gefahr
Für eine unmittelbar drohende Gefahr, die
zu schweren Körperverletzungen oder zum
Tod führt.
몇Warnung
Für eine möglicherweise gefährliche Situa-
tion, die zu schweren Körperverletzungen
oder zum Tod führen könnte.
Vorsicht
Für eine möglicherweise gefährliche Situa-
tion, die zu leichten Verletzungen oder zu
Sachschäden führen kann.
Inhaltsverzeichnis
Umweltschutz. . . . . . . . . . . DE . . .1
Symbole in der Betriebsanlei-
tung . . . . . . . . . . . . . . . . . . DE . . .1
Bestimmungsgemäße Verwen-
dung . . . . . . . . . . . . . . . . . . DE . . .2
Sicherheitshinweise . . . . . . DE . . .2
Geräteelemente . . . . . . . . . DE . . .3
Inbetriebnahme . . . . . . . . . DE . . .3
Bedienung . . . . . . . . . . . . . DE . . .5
Transport . . . . . . . . . . . . . . DE . . .5
Lagerung . . . . . . . . . . . . . . DE . . .5
Pflege und Wartung . . . . . . DE . . .6
Hilfe bei Störungen. . . . . . . DE . . .6
Garantie . . . . . . . . . . . . . . . DE . . .8
Zubehör und Ersatzteile . . . DE . . .8
EG-Konformitätserklärung . DE . . .8
Technische Daten . . . . . . . DE . . .9
Umweltschutz
Die Verpackungsmaterialien
sind recyclebar. Bitte werfen Sie
die Verpackungen nicht in den
Hausmüll, sondern führen Sie
diese einer Wiederverwertung
zu.
Altgeräte enthalten wertvolle re-
cyclingfähige Materialien, die ei-
ner Verwertung zugeführt
werden sollten. Batterien, Öl
und ähnliche Stoffe dürfen nicht
in die Umwelt gelangen. Bitte
entsorgen Sie Altgeräte deshalb
über geeignete Sammelsyste-
me.
Symbole in der
Betriebsanleitung
3DE

– 2
몇Warnung
Das Gerät ist nicht für die Absaugung ge-
sundheitsschädlicher Stäube geeignet.
Vorsicht
Dieses Gerät ist nur für den Gebrauch in In-
nenräumen bestimmt.
–Dieser Sauger ist zur Trockenreinigung
von Boden- und Wandflächen be-
stimmt.
–Dieses Gerät ist für den gewerblichen
Gebrauch geeignet, z.B. in Hotels, Schu-
len, Krankenhäusern, Fabriken, Läden,
Büros und Vermietergeschäften.
–Falls Sie einen Herzschrittmacher tra-
gen empfehlen wir, dass Sie sich bei Ih-
rem Arzt oder dem Hersteller des
Herzschrittmachers über eventuelle
Vorsichtsmaßnahmen informieren, be-
vor Sie das Gerät betreiben.
–Nicht alle Herzschrittmacher-Typen
sind gleich einstrahlfest gegenüber ab-
gestrahlter Hochfrequenz/elektrischen
Magnetfeldern in unmittelbarer Nähe,
was beim Betrieb des Gerätes zu Prob-
lemen führen könnte.
–Sollte Ihnen Ihr Arzt keine Unbedenk-
lichkeit garantieren können, Gerät nicht
benutzen!
Neben den Hinweisen in der Betriebsanlei-
tung müssen die allgemeinen Sicherheits-
und Unfallverhütungs-Vorschriften des Ge-
setzgebers berücksichtigt werden.
Gefahr
Verletzungsgefahr! Vor allen Pflege-, War-
tungs- und Reparaturarbeiten am Gerät,
Netzstecker ziehen und Akkus entnehmen.
Hinweise zum Akku und Ladegerät
–Das Laden des Akkus ist nur mit beilie-
gendem Originalladegerät oder den von
KÄRCHER zugelassenen Ladegeräten
erlaubt.
–Vor jeder Benutzung Ladegerät und Ak-
kupack auf Beschädigung kontrollieren.
Beschädigte Geräte nicht mehr verwen-
den und beschädigte Teile nur von
Fachpersonal instand setzen lassen.
–Ladegerät nicht in verschmutztem oder
nassem Zustand benutzen.
–Die Netzspannung muss mit der auf dem
Typenschild des Ladegerätes angegebe-
nen Spannung übereinstimmen.
–Ladegerät nicht in explosionsgefährdeter
Umgebung betreiben.
–An die Kontakte des Adapters dürfen kei-
ne Metallteile gelangen, Kurzschlussge-
fahr.
–Ladegerät nur zum Laden zugelassener
Akkupacks verwenden.
–Nur saubere und trockene Akkupacks auf
den Adapter des Ladegerätes stekken.
–Keine Batterien (Primärzellen) aufla-
den, Explosionsgefahr.
–Keine beschädigten Akkupacks aufla-
den. Beschädigte Akkupacks ersetzen.
–Akkupacks nicht zusammen mit Metall-
gegenständen aufbewahren, Kurz-
schlussgefahr.
–Akkupacks nicht ins Feuer oder in den
Hausmüll werfen.
–Kontakt mit aus defekten Akkus austre-
tender Flüssigkeit vermeiden. Bei zufäl-
ligem Kontakt Flüssigkeit mit Wasser
abspülen. Bei Kontakt mit den Augen
zusätzlich einen Arzt konsultieren.
Bestimmungsgemäße
Verwendung
Sicherheitshinweise
4 DE

– 3

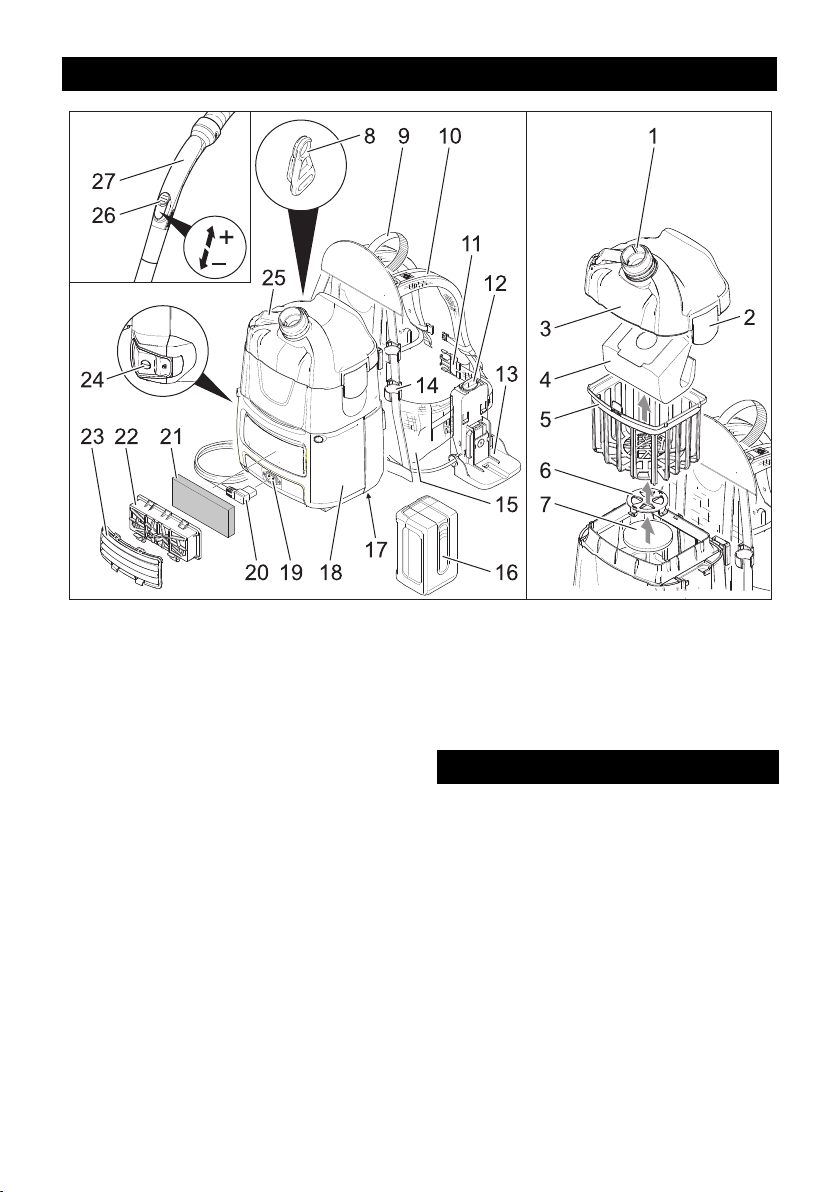

1 Saugstutzen (außen)
2 Verschluss der Filterabdeckung
3 Filterabdeckung
4 Vliesfiltertüte
5 Hauptfilterkorb
6 Gitter des Motorschutzfilters
7 Motorschutzfilter
8 Zugentlastungshaken für Netzkabel
9 Handgriff
10 Schulterträger mit Mittelstraffer und
Endstraffer
11 Hüftgurt
12 Verriegelung des Akkuhalters
13 Akkuhalter
14 Saugrohrhalter
15 Rückenpolster
16 Akku
17 Typenschild
18 Gehäuse
19 Netzkabelbuchse
20 Netzkabel
21 Abluftfilter
22 Filtergehäuse
23 Abdeckung
24 Hauptschalter
25 Netzkabelhaken (ausklappbar)
26 Saugkraftregler (stufenlos)
27 Krümmer
Das Gerät kann auf 2 Arten betrieben wer-
den:
1 Betrieb mit Vliesfiltertüte oder Papierfil-
tertüte (Sonderzubehör)
2 Betrieb ohne Filtertüte
Kontrolle, ob Hauptfilterkorb im Gerät
eingesetzt ist.
Geräteelemente

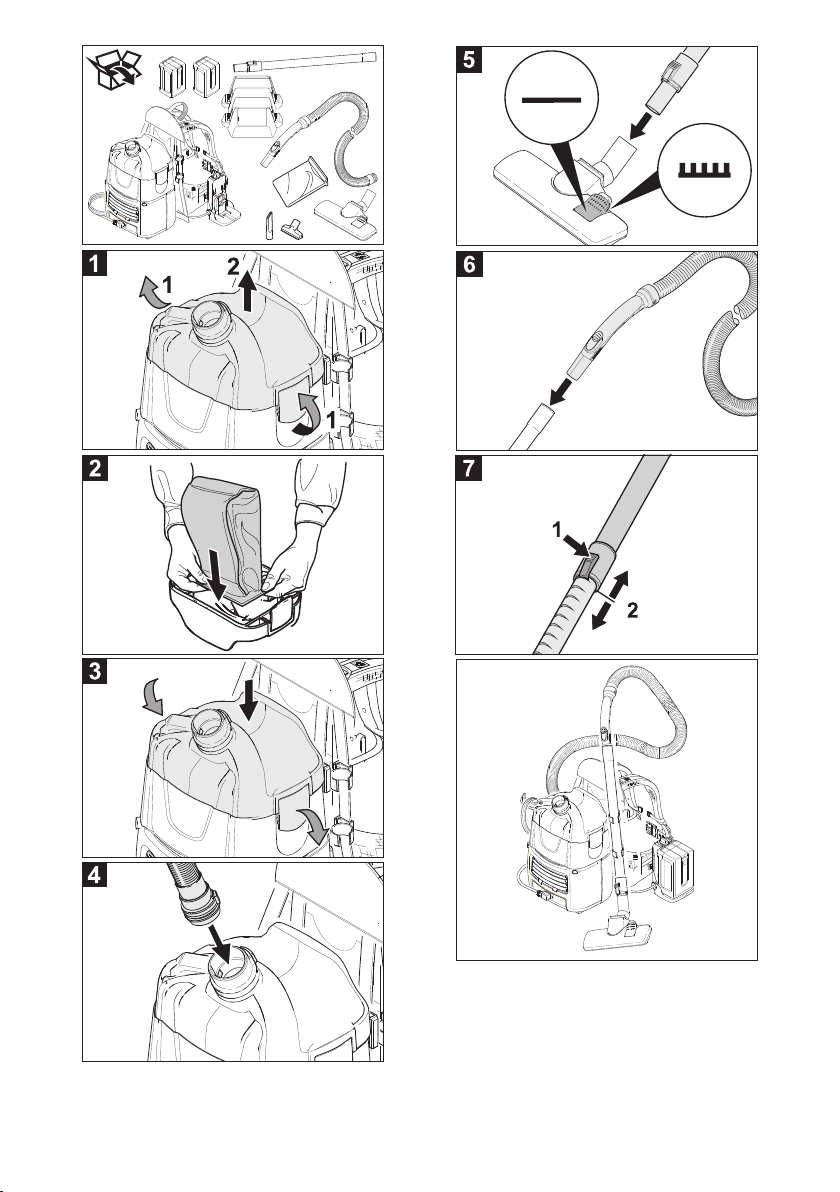

Inbetriebnahme
5DE

– 4
Gerät auf den Rücken setzen.
Verschluss einrasten und Hüftgurt ein-
stellen.
Gerät durch Ziehen an den Mittelstraf-
fern an den Körper anpassen. Nicht zu
stramm anziehen, die Hauptlast sollte
auf dem Hüftgurt liegen.
Lage des Gerätes auf dem Rücken
durch Ziehen an den Endstraffern ein-
stellen.
Netzkabel in Zugentlastungshaken ein-
hängen.
Akku in Akkuhalter einsetzen.
Verriegelung des Akkuhalters um 90°
drehen.

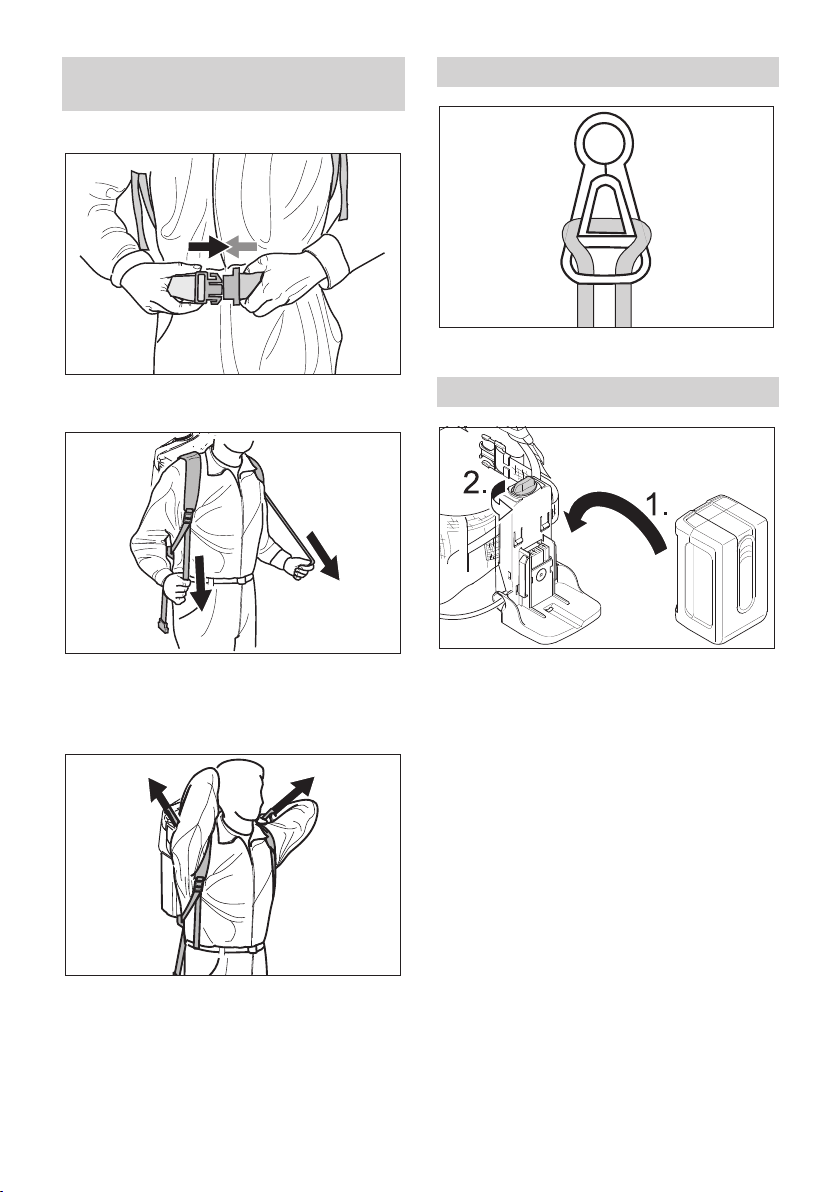

Hüftgurt und Schulterträger
einstellen
Zugentlastungshaken
Akku einsetzen
6 DE

– 5
Hinweis: Betriebsanleitung des Ladege-
rätherstellers lesen und insbesondere die
Sicherheitshinweise beachten!
Der Akku ist bei Auslieferung teilgeladen. Vor
Inbetriebnahme und bei Bedarf aufladen.
Hinweis: Das Laden des Akkus kann nur in
entnommenem Zustand erfolgen.
Ladegerät in einer ordnungsgemäßen
Steckdose einstecken.
Akku in Ladegerät stecken.
Vorsicht
Beschädigungsgefahr! Bei Nachlassen der
Saugleistung sofort Motor abstellen.
Das Gerät kann auf 2 Arten betrieben werden:
–Netzbetrieb
–Akkubetrieb
Hinweis: Ist die Stromversorgung von bei-
den Betriebsarten gewährleistet, geht das
Gerät automatisch auf Netzbetrieb.
Stromversorgung durch elektrischen An-
schluss.
Netzstecker einstecken.
Stromversorgung durch Akku. Zum Betrieb
des Gerätes wird lediglich 1 Akku benötigt.
–Gerät schaltet automatisch auf den ge-
ladenen Akku um.
–Gerät schaltet ab.
–Netzbetrieb ist möglich.
Hinweis: Für die Grundreinigung textiler
Beläge ist zwecks erhöhter Reinigungsleis-
tung der Netzbetrieb zu empfehlen.
Gerät am Hauptschalter einschalten.
Umschalter der Bodendüse auf Hartflä-
che oder Teppichboden stellen.
Saugkraft am Saugkraftregler regulie-
ren (stufenlos).
Reinigung durchführen.
Gerät am Hauptschalter ausschalten.
Gegebenenfalls Netzstecker ziehen.
Gerät, Zubehör und Kabel nach Gebrauch
mit einem feuchten Tuch reinigen.
Vorsicht
Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes beim Transport be-
achten.
Beim Transport in Fahrzeugen Gerät
nach den jeweils gültigen Richtlinien
gegen Rutschen und Kippen sichern.
Vorsicht
Verletzungs- und Beschädigungsgefahr! Ge-
wicht des Gerätes bei Lagerung beachten.
Dieses Gerät darf nur in Innenräumen gela-
gert werden.
Akku aufladen
Ladezeit bei leerem Akku (pro Akku)
Schnell-Ladegerät BC 4/3.0, 4-
fach (max. 4 Akkus werden
nacheinander geladen)
1:00 h
Schnell-Ladegerät BC 1/1.8, 1-
fach (Sonderzubehör)
1:45 h
Bedienung
Netzbetrieb
Akkubetrieb
Ein Akku ist leer
Beide Akkus sind leer
Reinigungsbetrieb
Gerät ausschalten
Nach jedem Betrieb
Transport
Lagerung
7DE

– 6
Gefahr
Vor allen Arbeiten am Gerät, Gerät aus-
schalten und Netzstecker ziehen bzw. Ak-
kus entnehmen.
Filterabdeckung entriegeln und abnehmen.
Vliesfiltertüte oder Papierfiltertüte (Son-
derzubehör) entfernen.
Neue Vliesfiltertüte oder Papierfiltertüte
(Sonderzubehör) mit Gummiflansch
über den Saugstutzen (innen) ziehen.
Filterabdeckung aufsetzen und verriegeln.
Hauptfilterkorb (auswaschbar) bei Be-
darf unter fließendem Wasser reinigen.
Vorsicht
Beschädigungsgefahr! Hauptfilterkorb nie
nass einsetzen.
Abluftfilter: 1x jährlich wechseln
Abdeckung abnehmen.
Filtergehäuse entriegeln und heraus-
nehmen.
Abluftfilter aus Filtergehäuse heraus-
nehmen.
Neuen Abluftfilter in Filtergehäuse ein-
setzen.
Filtergehäuse einsetzen und einrasten.
Abdeckung anbringen.
Filterabdeckung entriegeln und abnehmen.
Hauptfilterkorb entnehmen.
Gitter des Motorschutzfilters nach unten
drücken, drehen und herausnehmen.
Motorschutzfilter entnehmen.
Neuen Motorschutzfilter einlegen.
Gitter des Motorschutzfilters einsetzen
und einrasten.
Hauptfilterkorb einsetzen.
Filterabdeckung aufsetzen und verriegeln.
Gefahr
Vor allen Arbeiten am Gerät, Gerät aus-
schalten und Netzstecker ziehen bzw. Ak-
kus entnehmen.
Hinweis: Tritt eine Störung (z.B. Filter-
bruch) auf, muss das Gerät sofort abge-
schaltet werden. Vor erneuter
Inbetriebnahme muss die Störung beseitigt
werden.
Pflege und Wartung
Vliesfiltertüte oder Papierfiltertüte
(Sonderzubehör) wechseln
Hauptfilterkorb reinigen
Abluftfilter austauschen
Motorschutzfilter austauschen
Hilfe bei Störungen
8 DE

– 7
–Motor-Thermoprotektor hat angesprochen.
Vliesfiltertüte oder Papierfiltertüte (Son-
derzubehör) wechseln.
Motorschutzfilter austauschen.
Alle Teile auf Verstopfungen kontrollieren.
Wiedereinschaltung nach Abkühlen der
Motorturbine nach ca. 30-40 Minuten.
–Vliesfiltertüte oder Papierfiltertüte (Son-
derzubehör) defekt.
Defekte Vliesfiltertüte oder Papierfilter-
tüte (Sonderzubehör) wechseln.
–Vliesfiltertüte oder Papierfiltertüte (Son-
derzubehör) eventuell falsch eingelegt.
Sitz der Vliesfiltertüte oder Papierfilter-
tüte (Sonderzubehör) kontrollieren.
–Filterabdeckung nicht richtig eingerastet.
Filterabdeckung richtig einrasten.
–Hauptfilterkorb defekt oder nicht einge-
setzt.
Unbeschädigten Hauptfilterkorb einsetzen.
–Motorschutzfilter nicht oder falsch ein-
gesetzt.
Motorschutzfilter richtig einsetzen.
–Vliesfiltertüte oder Papierfiltertüte (Son-
derzubehör) voll.
Vliesfiltertüte oder Papierfiltertüte (Son-
derzubehör) wechseln.
–Hauptfilterkorb ist verschmutzt.
Hauptfilterkorb unter fließendem Was-
ser reinigen.
–Filterabdeckung nicht richtig eingerastet.
Filterabdeckung richtig einrasten.
–Düse, Saugrohr oder Schlauch ver-
stopft.
Verstopfung beseitigen.
–Saugschlauch defekt.
Saugschlauch austauschen.
–Vliesfiltertüte oder Papierfiltertüte (Son-
derzubehör) voll.
Vliesfiltertüte oder Papierfiltertüte (Son-
derzubehör) wechseln.
–Filterabdeckung nicht richtig eingerastet.
Filterabdeckung richtig einrasten.
–Hauptfilterkorb oder Motorschutzfilter
verschmutzt.
Hauptfilterkorb unter fließendem Was-
ser reinigen.
Unbeschädigten Hauptfilterkorb einsetzen.
Motorschutzfilter austauschen.
–Keine elektrische Spannung.
Sicherung, Kabel, Stecker und Steck-
dose überprüfen.
–Platine überhitzt
Netzbetrieb ist möglich.
Hinweis: Akkubetrieb ist nach Abkühlung
der Platine wieder möglich.
–Akkus leer
Akkus aufladen.
–Kein Akku eingesetzt
Akku einsetzen.
–Netzkabel defekt
Kundendienst benachrichtigen.
Kann die Störung nicht behoben wer-
den, muss das Gerät vom Kundendienst
überprüft werden.
Gerät schaltet während des
Betriebs ab
Staubaustritt beim Saugen
Saugkraft lässt nach
Keine oder ungenügende
Saugleistung
Motor läuft nicht
Gerät läuft nicht
im Akkubetrieb
im Netzbetrieb
9DE

– 8
In jedem Land gelten die von unserer zu-
ständigen Vertriebsgesellschaft herausge-
gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so-
fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih-
ren Händler oder die nächste autorisierte
Kundendienststelle.
–Es dürfen nur Zubehör und Ersatzteile
verwendet werden, die vom Hersteller
freigegeben sind. Original-Zubehör und
Original-Ersatzteile bieten die Gewähr
dafür, dass das Gerät sicher und stö-
rungsfrei betrieben werden kann.
–Eine Auswahl der am häufigsten benö-
tigten Ersatzteile finden Sie am Ende
der Betriebsanleitung.
–Weitere Informationen über Ersatzteile
erhalten Sie unter www.kaercher.com
im Bereich Service.
Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon-
zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein-
schlägigen grundlegenden Sicherheits-
und Gesundheitsanforderungen der EG-
Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.
5.957-678
Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.
Dokumentationsbevollmächtigter:
S. Reiser
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]
Winnenden, 2011/03/01
Garantie
Zubehör und Ersatzteile
Bezeichnung Bestell-Nr.
Wechselakku 6.654-183
Schnell-Ladegerät BC 1/1.8, 1-fach
EUR 6.654-190
GB 6.654-196
AUS 6.654-201
Schnell-Ladegerät BC 4/3.0, 4-fach
EUR 6.654-204
GB 6.654-216
EG-Konformitätserklärung
Produkt: Trockensauger
Typ: 1.394-xxx
Einschlägige EG-Richtlinien
2006/42/EG (+2009/127/EG)
2004/108/EG
Angewandte harmonisierte Normen
EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008
Angewandte nationale Normen
-
CEO Head of Approbation
10 DE

– 9
Technische Daten
BV 5/1 Bp BV 5/1 Bp
Netzbetrieb Akkubetrieb
Netzspannung V 220-240 25,2 DC
Frequenz Hz 50/60 --
Max. Leistung W 1300 330
Nennleistung W 1150 300
Behälterinhalt l 5 5
Luftmenge (max.) l/s 61 35
Unterdruck (max.) kPa (mbar) 24,4 (244) 12,3 (123)
Schutzklasse -- II II
Saugschlauchanschluss (C-DN/C-ID) mm 32 32
Länge x Breite x Höhe mm 470 x 470 x 540 470 x 470 x 540
Gewicht inkl. 2 Akkus kg 9,9 9,9
Umgebungstemperatur (max.) °C +40 +40
Ermittelte Werte gemäß EN 60335-2-69
Schalldruckpegel LpA dB(A) 62 56
Unsicherheit KpA dB(A) 1 1
Hand-Arm Vibrationswert m/s2<2,5 <2,5
Unsicherheit K m/s20,2 0,2
Netzkabel H05VV-F 2x1,0 mm2
Teile-Nr. Kabellänge
EUR 9.438-547.0 15 m
GB 9.438-549.0 15 m
11DE

English
– 1
Please read and comply with
these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent own-
ers.
–Before first start-up it is definitely nec-
essary to read the safety indications Nr.
5.956-249!
–The non-compliance of the operating
and safety instructions may lead to
damages of the appliance and to dan-
gers for the operator and other persons.
–In case of transport damage inform ven-
dor immediately
–When unpacking the product, make
sure that no accessories are missing
and that none of the package contents
have been damaged.
Notes about the ingredients (REACH)
You will find current information about the
ingredients at:
http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm
Danger
Immediate danger that can cause severe
injury or even death.
몇Warning
Possible hazardous situation that could
lead to severe injury or even death.
Caution
Possible hazardous situation that could
lead to mild injury to persons or damage to
property.
Contents
Environmental protection . . EN . . .1
Symbols in the operating in-
structions . . . . . . . . . . . . . . EN . . .1
Proper use . . . . . . . . . . . . . EN . . .2
Safety instructions . . . . . . . EN . . .2
Device elements. . . . . . . . . EN . . .3
Start up. . . . . . . . . . . . . . . . EN . . .3
Operation . . . . . . . . . . . . . . EN . . .5
Transport . . . . . . . . . . . . . . EN . . .5
Storage. . . . . . . . . . . . . . . . EN . . .5
Maintenance and care . . . . EN . . .6
Troubleshooting . . . . . . . . . EN . . .6
Warranty. . . . . . . . . . . . . . . EN . . .8
Accessories and Spare Parts EN . . .8
EC Declaration of Conformity EN . . .8
Technical specifications . . . EN . . .9
Environmental protection
The packaging material can be
recycled. Please do not throw
the packaging material into
household waste; please send it
for recycling.
Old appliances contain valuable
materials that can be recycled;
these should be sent for recy-
cling. Batteries, oil, and similar
substances must not enter the
environment. Please dispose of
your old appliances using ap-
propriate collection systems.
Symbols in the operating
instructions
12 EN

– 2
몇Warning
The appliance is not suitable for vacuuming
dust which endangers health.
Caution
This unit is only to be used indoors.
–This vacuum cleaner is meant for dry
cleaning of floors and walls.
–This appliance is suited for the commer-
cial use, e.g. in hotels, schools, hospi-
tals, factories, shops, offices, and rental
companies.
–If you are wearing a pacemaker, we
recommend that you contact your phy-
sician or the manufacturer of the pace-
maker regarding possible cautions
before you operate this appliance.
–Not all pacemakers are radiation-proof
to emitted high frequency/electrical
magnetic fields in a close vicinity, which
could lead to problems while operating
this appliance.
–If your physician is not able to guaran-
tee its flawless operation, do not use
this appliance!
In addition to the information contained in
the operating instructions, all statutory
safety and accident prevention regulations
must be observed.
Danger
Risk of injury! Remove the mains plug and
the batteries before carrying out any main-
tenance, service or repair jobs.
Tips about rechargeable battery and
charger
–You may recharge the battery using
only the original charger provided with
the appliance or a charger approved by
KÄRCHER.
–Check charger, mains cable and battery
pack for damages before every use. Do
not use damaged devices and get the
damaged parts repaired only by experts.
–Do not use the charger if dirty or wet.
–The mains voltage must match the volt-
age mentioned on the type plate of the
charger.
–Do not operate the charger in explosive
environment.
–Ensure that no metal pieces reach the
contacts of the adapter, else there will be
a short circuit.
–Use the charger only to charge ap-
proved battery packs.
–Insert only clean and dry battery packs
on the adapter of the charger.
–Do not charge batteries (primary cells);
risk of explosion.
–Do not charged damaged battery packs.
Replace damaged battery packs.
–Do not store battery pakcs along with
metal objects; risk of short circut.
–Do not dispose off battery packs by
throwing them into fire or into household
garbage.
–Avoid contact with liquids oozing out of
defective battery packs. Rinse thorough-
ly if you accidentally come in contact with
the fluid. Also consult a doctor if the fluid
comes in contact with your eyes.
Proper use
Safety instructions
13EN

– 3
1 Suction support (exterior)
2 Filter cover latch
3 Filter cover
4 Fleece filter bag
5 Main filter basket
6 Grid of the motor proction filter
7 Motor filter
8 Strain relief clamp for mains cable
9 Handle
10 Shoulder carrier with middle and end
tensioners
11 Hip belt
12 Locking the battery holder
13 Battery holder
14 Suction pipe holder
15 Back cushion
16 Battery
17 Nameplate
18 Casing
19 Power mains connector
20 Power cord
21 Exhaust filter
22 Filter casing
23 Cover
24 Main switch
25 Mains cable hook (foldable)
26 Suction force regulator (continuous)
27 Bender
The appliance can be operated in 2 ways:
1 Operation with fleece filter bag or paper
filter bag (option)
2 Operation without filter bag
Check whether main filter basket has
been inserted into the appliance.
Device elements
Start up
14 EN

– 4
Put appliance on your back.
Latch the closure and adjust the hip
belt.
Adjust the appliance to your body by
pulling on the middle tensioners. Do not
pull too tight, the main load should be
on the hip belt.
Adjust the position of the appliance on your
back by pulling on the end tensioners.
Insert the mains cable into the strain re-
lief clamp.
Insert the battery into the battery compart-
ment.
Turn the lock of the battery holder by 90°.
Adjusting the hip belt and the
shoulder carrier
Strain relief clamp
Insert the battery
15EN

– 5
Note: Please read the operating instruc-
tions of the charger manufacturer, espe-
cially the chapters on safety instructions!
The battery is partially charged at the time
of delivery. Charge it before appliance star-
tup and then as and when required.
Note: The battery can be charged only
when it is removed out of the appliance.
Insert the charger delivered with the ap-
pliance into a proper socket.
Insert the battery in the charger.
Caution
Risk of damage! If the suction decreases,
immediately turn off the motor.
The appliance can be operated in 2 ways:
–Mains operation
–Battery operation
Note: If the power supply is assured for both the
operating types, the device automatically
switches over to mains operations.
Power supply through electrical connection.
Plug in the main plug.
Power supply from battery. Only one bat-
tery is required for operating the device.
–Appliance automatically shifts to the
charged battery mode.
–Appliance switches off.
–Mains operations are possible.
Note: We recommend that you operate the
appliance in the mains mode while cleaning
textile covering because of the high clean-
ing power that is required for such jobs.
Switch on the appliance at the main
switch.
Set the selection switch of the floor noz-
zle to hard surface or carpet.
Regulate the suction force on the suc-
tion force regulator (continuous).
Perform the cleaning operation.
Switch off the appliance at the main
switch.
Pull out the mains plug if necessary.
Use a moist cloth to clean the appli-
ance, the accessories and the cable af-
ter use.
Caution
Risk of injury and damage! Observe the
weight of the appliance when you transport it.
When transporting in vehicles, secure
the appliance according to the guide-
lines from slipping and tipping over.
Caution
Risk of injury and damage! Note the weight
of the appliance in case of storage.
This appliance must only be stored in inte-
rior rooms.
Charge the battery
Charging time for empty battery (per battery)
BC 4/3.0 quick charger, 4-times
(max. 4 batteries can be charged
one after the other)
01:00:00 h
Quick charger, BC 1/1.8, single
(special accessory)
1:45 h
Operation
Mains operation
Battery operation
One battery is discharged
Both the batteries are empty
Cleaning operations
Turn off the appliance
After each operation
Transport
Storage
16 EN

– 6
Danger
Turn the appliance off and disconnect the
mains plug or remove the batteries before
carrying out any tasks on the machine.
Release and remove the filter cover.
Remove the fleece filter bag or paper fil-
ter bag (option).
Pull a new fleece filter bag or paper filter
bag (option) with rubber flange over the
suction support (interior).
Insert and lock the filter cover.
Main filter basket (washable), clean it
under running water if necessary.
Caution
Risk of damage! Never insert the main filter
basket while wet.
Exhaust filter: Change once a year
Remove cover.
Unlock the filter housing and remove it.
Remove the exhaust filter from the filter
housing.
Insert new exhaust filter into filter housing.
Insert and click the filter housing into its
place.
Replace cover.
Release and remove the filter cover.
Remove the main filter basket.
Push the grids of the motor protection
filter down, turn and remove.
Remove the motor protection filter.
Insert the new motor protection filter.
Insert the grid of the motor protection fil-
ter and lock it into place.
Insert main filter basket.
Insert and lock the filter cover.
Danger
Turn the appliance off and disconnect the
mains plug or remove the batteries before
carrying out any tasks on the machine.
Note: In case of a failure (e.g. filter break-
age) the appliance must be turned off im-
mediately. The failure must be remedied
before the appliance is put into operation
again.
Maintenance and care
Replace the fleece filter bag or
paper filter bag (option)
Clean main filter basket
Replace exhaust filter
Replace motor protection filter
Troubleshooting
17EN

– 7
–Motor thermal protector has responded.
Replace the fleece filter bag or paper fil-
ter bag (option).
Replace motor protection filter.
Check all parts for plugging.
Switching back on after the motor turbine has
cooled off, after approx. 30 to 40 minutes.
–Defective fleece filter bag or paper filter
bag (option).
Replace the defective fleece filter bag
or paper filter bag (option).
–Fleece filter bag or paper filter bag (op-
tion) possibly inserted wrong.
Check the fleece filter bag or paper filter
bag (option).
–Filter cover does not lock in properly.
Ensure the filter cover properly locks
into place.
–Main filter basket defective or not inserted.
Insert undamaged main filter basket.
–Motor protection filter not inserted or in-
serted incorrectly.
Reinsert motor protection filter correctly.
–Fleece filter bag or paper filter bag (op-
tion) is full.
Replace the fleece filter bag or paper fil-
ter bag (option).
–Main filter basket is dirty.
Clean the main filter under running water.
–Filter cover does not lock in properly.
Ensure the filter cover properly locks
into place.
–Nozzle, suction pipe or suction hose
may be blocked.
Remove the blockage.
–Defective suction hose.
Replace suction hose.
–Fleece filter bag or paper filter bag (op-
tion) is full.
Replace the fleece filter bag or paper fil-
ter bag (option).
–Filter cover does not lock in properly.
Ensure the filter cover properly locks
into place.
–Main filter basket or motor protection fil-
ter dirty.
Clean the main filter under running water.
Insert undamaged main filter basket.
Replace motor protection filter.
–No electrical voltage.
Check cables, plugs and socket.
–PCB overheated
Mains operations are possible.
Note: The appliance can be operated in
battery mode after the PCB has cooled
down.
–Batteries empty
Charge the batteries.
–No battery is inserted
Insert the battery.
–Power supply cable is faulty
Inform Customer Service
If malfunction can not be fixed, the de-
vice must be checked by customer serv-
ice.
The appliance shuts off during the
operation
Dust comes out while vacuuming
Suction capacity decreases
No or insufficient suction
Motor does not run
Appliance is not running
In battery mode
In mains operation
18 EN

– 8
The warranty terms published by the rele-
vant sales company are applicable in each
country. We will repair potential failures of
your appliance within the warranty period
free of charge, provided that such failure is
caused by faulty material or defects in man-
ufacturing. In the event of a warranty claim
please contact your dealer or the nearest
authorized Customer Service centre.
Please submit the proof of purchase.
–Only use accessories and spare parts
which have been approved by the man-
ufacturer. The exclusive use of original
accessories and original spare parts
ensures that the appliance can be oper-
ated safely and trouble free.
–At the end of the operating instructions
you will find a selected list of spare parts
that are often required.
–For additional information about spare
parts, please go to the Service section
at www.kaercher.com.
We hereby declare that the machine de-
scribed below complies with the relevant
basic safety and health requirements of the
EU Directives, both in its basic design and
construction as well as in the version put
into circulation by us. This declaration shall
cease to be valid if the machine is modified
without our prior approval.
5.957-678
The undersigned act on behalf and under
the power of attorney of the company man-
agement.
Authorised Documentation Representative
S. Reiser
Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Phone: [phone]
Fax: [phone]
Winnenden, 2011/03/01
Warranty
Accessories and Spare Parts
Description Order No.
Spare battery 6.654-183
Quick charger, BC 1/1.8, single
EUR 6.654-190
GB 6.654-196
AUS 6.654-201
Quick charger, BC 4/3.0, 4-times
EUR 6.654-204
GB 6.654-216
EC Declaration of Conformity
Product: Dry vacuum cleaner
Type: 1.394-xxx
Relevant EU Directives
2006/42/EC (+2009/127/EC)
2004/108/EC
Applied harmonized standards
EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008
Applied national standards
-
CEO Head of Approbation
19EN

– 9
Technical specifications
BV 5/1 Bp BV 5/1 Bp
Mains operation Battery opera-
tion
Mains voltage V 220-240 25.2 DC
Frequency Hz 50/60 --
Max. performance W 1300 330
Rated power W 1150 300
Container capacity l 5 5
Air volume (max.) l/s 61 35
Negative pressure (max.) kPa (mbar) 24,4 (244) 12,3 (123)
Protective class -- II II
Suction hose connection (C-DN/C-ID) mm 32 32
Length x width x height mm 470 x 470 x 540 470 x 470 x 540
Weight incl. 2 battery packs kg 9,9 9,9
Max. ambient temperature °C +40 +40
Values determined to EN 60335-2-69
Sound pressure level LpA dB(A) 62 56
Uncertainty KpA dB(A) 1 1
Hand-arm vibration value m/s2<2,5 <2,5
Uncertainty K m/s20,2 0,2
Power cord H05VV-F 2x1,0 mm2
Part no.: Cable length
EUR 9.438-547.0 15 m
GB 9.438-549.0 15 m
20 EN
