Kärcher HDS 6/10 C User manual

HDS 6/10 C
HDS 6/12 C
HDS 6/14 C/CX
HDS 6/14-4 C/CX
HDS 7/16 C/CX
HDS 8/17 C/CX
HDS 8/18-4 C/CX
HDS 9/17-4 C/CX
001
59668080 05/16
Deutsch 7
English 25
Français 42
Italiano 61
Nederlands 80
Español 98
Português 117
Dansk 136
Norsk 153
Svenska 170
Suomi 187
Ελληνικά 204
Türkçe 223
Русский 241
Magyar 261
Čeština 279
Slovenščina 297
Polski 314
Româneşte 333
Slovenčina 351
Hrvatski 369
Srpski 387
Български 405
Eesti 425
Latviešu 442
Lietuviškai 460
Українська 478

2

1
4
2
3
30
34 1363332
29
28
31
27
26
37
5
7
20 19
16
18
12 13
22
15
23
24
35
14
4
4
25
6
10
11
21
89
17
3

MIN
MAX
40 41
38 39
42
43
45
46
44
47
48
49
4

2
3
4
5
6
7
8
123
465
A
2.
1.
5

9
10
11
12
13
14
6

– 1
Lesen Sie vor der ersten Benut-
zung Ihres Gerätes diese Origi-
nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge-
brauch oder für Nachbesitzer auf.
– Vor erster Inbetriebnahme Sicherheits-
hinweise Nr. 5.951-949.0 unbedingt le-
sen!
– Bei Transportschaden sofort Händler
informieren.
– Packungsinhalt beim Auspacken prü-
fen. Lieferumfang siehe Bild 1.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen fin-
den Sie unter:
www.kaercher.de/REACH
GEFAHR
Hinweis auf eine unmittelbar drohende Ge-
fahr, die zu schweren Körperverletzungen
oder zum Tod führt.
몇WARNUNG
Hinweis auf eine möglicherweise gefährli-
che Situation, die zu schweren Körperver-
letzungen oder zum Tod führen kann.
몇VORSICHT
Hinweis auf eine möglicherweise gefährli-
che Situation, die zu leichten Verletzungen
führen kann.
ACHTUNG
Hinweis auf eine möglicherweise gefährli-
che Situation, die zu Sachschäden führen
kann.
Inhaltsverzeichnis
Umweltschutz . . . . . . . . . . . . . DE 1
Gefahrenstufen . . . . . . . . . . . . DE 1
Übersicht. . . . . . . . . . . . . . . . . DE 2
Symbole auf dem Gerät . . . . . DE 3
Bestimmungsgemäße Verwen-
dung . . . . . . . . . . . . . . . . . . . . DE 3
Sicherheitshinweise . . . . . . . . DE 3
Sicherheitseinrichtungen. . . . . DE 4
Inbetriebnahme. . . . . . . . . . . . DE 4
Bedienung. . . . . . . . . . . . . . . . DE 7
Lagerung. . . . . . . . . . . . . . . . . DE 10
Transport. . . . . . . . . . . . . . . . . DE 10
Pflege und Wartung . . . . . . . . DE 10
Hilfe bei Störungen . . . . . . . . . DE 11
Garantie . . . . . . . . . . . . . . . . . DE 13
Zubehör und Ersatzteile . . . . . DE 13
EU-Konformitätserklärung. . . . DE 14
Technische Daten . . . . . . . . . . DE 15
Wiederkehrende Prüfungen . . DE 18
Umweltschutz
Die Verpackungsmaterialien
sind recyclebar. Bitte werfen Sie
die Verpackungen nicht in den
Hausmüll, sondern führen Sie
diese einer Wiederverwertung
zu.
Altgeräte enthalten wertvolle re-
cyclingfähige Materialien, die ei-
ner Verwertung zugeführt wer-
den sollten. Batterien, Öl und
ähnliche Stoffe dürfen nicht in
die Umwelt gelangen. Bitte ent-
sorgen Sie Altgeräte deshalb
über geeignete Sammelsyste-
me.
Bitte Motorenöl, Heizöl, Diesel und Benzin
nicht in die Umwelt gelangen lassen. Bitte
Boden schützen und Altöl umweltgerecht
entsorgen.
Gefahrenstufen
7DE

– 2

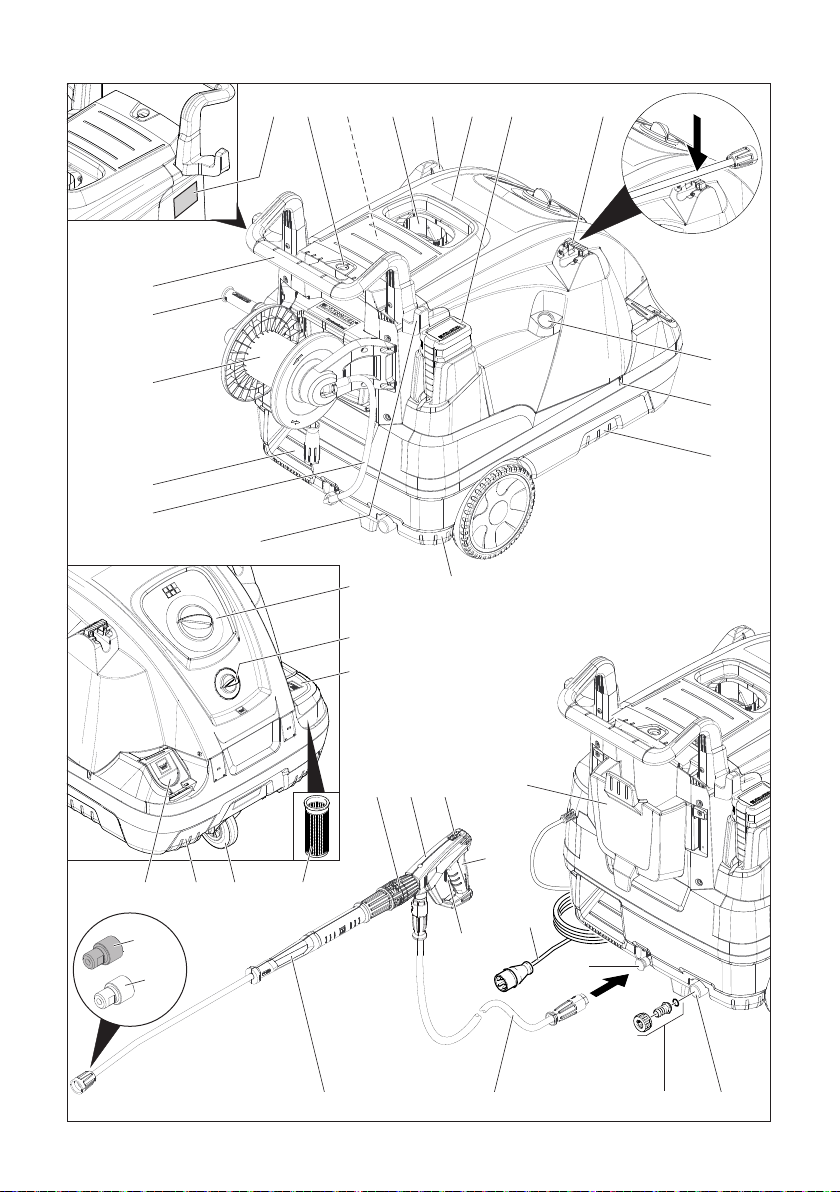

Bild 1
1 Halterung für Strahlrohr
2 Manometer
3 Aussparung für Reinigungsmittel-Saug-
schlauch
4 Griffmulde (beidseitig)
5 Wasseranschluss mit Sieb
6 Wasseranschluss-Set
7 Hochdruckanschluss EASY!Lock
8 Hochdruckschlauch EASY!Lock
9 Strahlrohr EASY!Lock
10 Hochdruckdüse (Edelstahl)
11 Dampfdüse (Messing)
12 Einfüllöffnung für Reinigungsmittel
13 Lenkrolle mit Feststellbremse
14 Brennstoffsieb
15 Sicherungshebel
16 Elektrozuleitung
17 Abzugshebel
18 Werkzeugtasche (nur HDS C)
19 Sicherungsraste der Handspritzpistole
20 Handspritzpistole EASY!Lock
21 Druck-/Mengenregulierung an der
Handspritzpistole
22 Einfüllöffnung für Brennstoff
23 Reinigungsmittel-Dosierventil
24 Bedienfeld
25 Ablage für Handspritzpistole
26 Verbindungsschlauch der Schlauch-
trommel (nur HDS CX)
27 Trittmulde
28 Schlauchtrommel (nur HDS CX)
29 Handkurbel für Schlauchtrommel (nur
HDS CX)
30 Griffbügel
31 Typenschild
32 Haubenverschluss
33 Ablagefach für Zubehör
34 Brenner
35 Ablage für Strahlrohr
36 Gerätehaube
37 Systempflege Advance RM 110/
RM 111
38 Druck-/Mengenregulierung der Pum-
peneinheit
39 Ölbehälter
40 Ölablassschraube
41 Rückschlagventil der Reinigungsmittel-
Ansaugung
42 Reinigungsmittel-Saugschlauch mit Fil-
ter
43 Brennstofffilter
44 Befestigungsklammer
45 Schlauch (Soft-Dämpfungs-System)
der Wassermangelsicherung
46 Wassermangelsicherung
47 Sieb in der Wassermangelsicherung
48 Feinfilter (Wasser)
49 Schwimmerbehälter
Bild 2
A Geräteschalter
1 Kontrolllampe Drehrichtung
(nur 3-phasige Geräte)
2 Kontrolllampe Betriebsbereitschaft
3 Kontrolllampe Brennstoff
4 Kontrolllampe Service
5 Kontrolllampe Reinigungsmittel
6 Kontrolllampe Systempflege
– Bedienelemente für den Reinigungs-
prozess sind gelb.
– Bedienelemente für die Wartung und
den Service sind hellgrau.
Übersicht
Geräteelemente
Bedienfeld
Farbkennzeichnung
8 DE

– 3
Hochdruckstrahlen können bei
unsachgemäßem Gebrauch ge-
fährlich sein. Der Strahl darf nicht auf Per-
sonen, Tiere, aktive elektrische Ausrüstung
oder auf das Gerät selbst gerichtet werden.
Reinigen von: Maschinen, Fahrzeugen,
Bauwerken, Werkzeugen, Fassaden, Ter-
rassen, Gartengeräten, etc.
GEFAHR
Verletzungsgefahr! Beim Einsatz an Tank-
stellen oder anderen Gefahrenbereichen
entsprechende Sicherheitsvorschriften be-
achten.
Anforderungen an die Wasserqualität:
ACHTUNG
Als Hochdruckmedium darf nur sauberes
Wasser verwendet werden. Verschmutzun-
gen führen zu vorzeitigem Verschleiß oder
Ablagerungen im Gerät und im Zubehör.
Wird Recyclingwasser verwendet, dürfen
folgende Grenzwerte nicht überschritten
werden.
–Jeweilige nationale Vorschriften des
Gesetzgebers für Flüssigkeitsstrahler
beachten.
–Jeweilige nationale Vorschriften des
Gesetzgebers zur Unfallverhütung be-
achten. Flüssigkeitsstrahler müssen re-
gelmäßig geprüft und das Ergebnis der
Prüfung schriftlich festgehalten werden.
–Die Heizeinrichtung des Gerätes ist
eine Feuerungsanlage. Feuerungsan-
lagen müssen regelmäßig nach den je-
weiligen nationalen Vorschriften des
Gesetzgebers überprüft werden.
Symbole auf dem Gerät
Gefahr durch elektrische Span-
nung!
Arbeiten an Anlagenteilen nur
durch Elektro-Fachkräfte oder
autorisiertes Fachpersonal.
Verbrennungsgefahr durch hei-
ße Oberflächen!
Vergiftungsgefahr! Abgase
nicht einatmen.
Bestimmungsgemäße
Verwendung
Bitte mineralölhaltiges Abwasser nicht ins
Erdreich, Gewässer oder Kanalisation ge-
langen lassen. Motorenwäsche und Unter-
bodenwäsche deshalb bitte nur an geeig-
neten Plätzen mit Ölabscheider durchfüh-
ren.
pH-Wert 6,5...9,5
elektrische Leitfähigkeit * Leitfähigkeit
Frischwasser
+1200 µS/cm
absetzbare Stoffe ** < 0,5 mg/l
abfiltrierbare Stoffe *** < 50 mg/l
Kohlenwasserstoffe < 20 mg/l
Chlorid < 300 mg/l
Sulfat < 240 mg/l
Kalzium < 200 mg/l
Gesamthärte < 28 °dH
< 50 °TH
< 500 ppm (mg
CaCO3/l)
Eisen < 0,5 mg/l
Mangan < 0,05 mg/l
Kupfer < 2 mg/l
Aktivchlor < 0,3 mg/l
frei von üblen Gerüchen
* Maximum insgesamt 2000 µS/cm
** Probevolumen 1 l, Absetzzeit 30 min
*** keine abrasiven Stoffe
Sicherheitshinweise
9DE

– 4
–Gemäß gültigen nationalen Bestim-
mungen muss dieser Hochdruckreini-
ger bei gewerblichem Einsatz erstmalig
von einer befähigten Person in Betrieb
genommen werden. KÄRCHER hat die-
se Erstinbetriebnahme bereits für Sie
durchgeführt und dokumentiert. Die Do-
kumentation dazu erhalten Sie auf
Nachfrage über Ihren KÄRCHER Part-
ner. Bitte halten Sie bei Nachfragen zur
Dokumentation die Teile- und Wer-
knummer des Gerätes bereit.
–Wir weisen darauf hin, dass das Gerät
gemäß den gültigen nationalen Bestim-
mungen wiederkehrend von einer befä-
higten Person geprüft werden muss.
Bitte wenden Sie sich dazu an Ihren
KÄRCHER Partner.
–Am Gerät/Zubehör dürfen keine Verän-
derungen vorgenommen werden.
Sicherheitseinrichtungen dienen dem
Schutz des Benutzers und dürfen nicht au-
ßer Kraft gesetzt oder in ihrer Funktion um-
gangen werden.
– Beim Reduzieren der Wassermenge
am Pumpenkopf oder mit der Servo-
press-Regelung öffnet das Überström-
ventil und ein Teil des Wassers fließt
zur Pumpensaugseite zurück.
– Wird die Handspritzpistole geschlos-
sen, so dass das gesamte Wasser zur
Pumpensaugseite zurückfließt, schaltet
der Druckschalter am Überströmventil
die Pumpe ab.
– Wird die Handspritzpistole wieder ge-
öffnet, schaltet der Druckschalter am
Zylinderkopf die Pumpe wieder ein.
Das Überströmventil ist werkseitig einge-
stellt und plombiert. Einstellung nur durch
den Kundendienst.
– Das Sicherheitsventil öffnet, wenn das
Überströmventil bzw. der Druckschalter
defekt ist.
Das Sicherheitsventil ist werkseitig einge-
stellt und plombiert. Einstellung nur durch
den Kundendienst.
– Die Wassermangelsicherung verhin-
dert, dass der Brenner bei Wasserman-
gel einschaltet.
– Ein Sieb verhindert die Verschmutzung
der Sicherung und muss regelmäßig
gereinigt werden.
– Der Abgastemperaturbegrenzer schal-
tet das Gerät bei Erreichen einer zu ho-
hen Abgastemperatur ab.
몇WARNUNG
Verletzungsgefahr! Gerät, Zubehör, Zulei-
tungen und Anschlüsse müssen in ein-
wandfreiem Zustand sein. Falls der Zu-
stand nicht einwandfrei ist, darf das Gerät
nicht benutzt werden.
Feststellbremse arretieren.
Bild 3
Anzugsmoment der Schrauben: 6,5-
7,0 Nm
Bild 4
Werkzeugtasche an den oberen Rast-
nasen am Gerät einhängen.
Werkzeugtasche nach unten klappen
und einrasten.
Werkzeugtasche mit 2 Schrauben be-
festigen (Anzugsmoment: 6,5-7,0 Nm).
Hinweis: 2 Schrauben bleiben übrig.
Sicherheitseinrichtungen
Überströmventil mit zwei
Druckschaltern
Sicherheitsventil
Wassermangelsicherung
Abgastemperaturbegrenzer
Inbetriebnahme
Griffbügel montieren
Werkzeugtasche montieren (nur
HDS C)
10 DE

– 5
Bild 5
Schlauchtrommel an den unteren Rast-
nasen am Gerät einhängen.
Schlauchtrommel nach oben klappen
und einrasten.
Schlauchtrommel mit 4 Schrauben be-
festigen (Anzugsmoment: 6,5-7,0 Nm).
Verbindungsschlauch der Schlauch-
trommel am Hochdruckanschluss des
Gerätes montieren.
Hinweis: Das EASY!Lock-System verbin-
det Komponenten durch ein Schnellgewin-
de mit nur einer Umdrehung schnell und si-
cher.
Bild 6
Strahlrohr mit Handspritzpistole verbin-
den und handfest anziehen (EA-
SY!Lock).
Hochdruckdüse auf Strahlrohr stecken.
Überwurfmutter montieren und hand-
fest anziehen (EASY!Lock).
Gerät ohne Schlauchtrommel:
Hochdruckschlauch mit Handspritzpis-
tole und Hochdruckanschluss des Ge-
rätes verbinden und handfest anziehen
(EASY!Lock).
Gerät mit Schlauchtrommel:
Hochdruckschlauch mit Handspritzpis-
tole verbinden und handfest anziehen
(EASY!Lock).
ACHTUNG
Beschädigungsgefahr! Hochdruckschlauch
immer vollständig abrollen.
Bild 7
Hochdruckschlauch vollständig von der
Schlauchtrommel abrollen.
Befestigungsklammer für den Hoch-
druckschlauch heraushebeln und
Schlauch herausziehen.
Schlauchnippel ganz in das Knoten-
stück der Schlauchtrommel einschie-
ben und mit der Befestigungsklammer
sichern.
Hinweis: Flasche beim Einsetzen fest ein-
drücken, damit Verschluss durchstoßen
wird. Flasche nicht herausziehen bevor
diese leer ist.
– Die Systempflege verhindert hochwirk-
sam die Verkalkung der Heizschlange
beim Betrieb mit kalkhaltigem Leitungs-
wasser. Sie wird dem Zulauf im
Schwimmerbehälter tröpfchenweise
zudosiert.
– Die Dosierung ist werkseitig auf mittlere
Wasserhärte eingestellt.
Hinweis: Eine Systempflege-Flasche ist im
Lieferumfang enthalten.
Systempflege-Flasche austauschen.
GEFAHR
Explosionsgefahr! Nur Dieselkraftstoff oder
leichtes Heizöl einfüllen. Ungeeignete
Brennstoffe, z. B. Benzin, dürfen nicht ver-
wendet werden.
ACHTUNG
Beschädigungsgefahr! Gerät niemals mit
leerem Brennstofftank betreiben. Die
Brennstoffpumpe wird sonst zerstört.
Brennstoff auffüllen.
Tankverschluss schließen.
Übergelaufenen Brennstoff abwischen.
Schlauchtrommel montieren (nur
HDS CX)
Handspritzpistole, Strahlrohr, Düse
und Hochdruckschlauch montieren
Montage Ersatz-
Hochdruckschlauch
Gerät mit Schlauchtrommel
Systempflege-Flasche austauschen
Brennstoff auffüllen
11DE

– 6
GEFAHR
Verletzungsgefahr!
– Nur Kärcher-Produkte verwenden.
– Keinesfalls Lösungsmittel (Benzin,
Azeton, Verdünner etc.) einfüllen.
– Kontakt mit Augen und Haut vermei-
den.
– Sicherheits- und Handhabungshinwei-
se des Reinigungsmittel-Herstellers be-
achten.
Kärcher bietet ein individuelles Reini-
gungs- und Pflegemittelprogramm an.
Ihr Händler berät Sie gerne.
Reinigungsmittel auffüllen.
Anschlusswerte siehe Technische Daten.
Zulaufschlauch (Mindestlänge 7,5 m,
Mindestdurchmesser 3/4“) mit
Schlauchschelle am Wasseranschluss-
Set befestigen.
Zulaufschlauch am Wasseranschluss
des Gerätes und am Wasserzulauf
(zum Beispiel Wasserhahn) anschlie-
ßen.
Hinweis: Der Zulaufschlauch und die
Schlauchschelle sind nicht im Lieferumfang
enthalten.
Wenn Sie Wasser aus einem externen Be-
hälter ansaugen möchten, ist folgender
Umbau erforderlich:
Systempflege-Flasche abnehmen.
Bild 8
2 Schrauben am Brennergehäuse ab-
schrauben.
Bild 9
Rückwand abschrauben und abneh-
men. In der Rückwand verbleibt der
Stutzen des Systempflege-Behälters.
Bild 10
Wasseranschluss am Feinfilter entfer-
nen.
Feinfilter am Pumpenkopf abschrau-
ben.
Behälter der Systempflege abnehmen.
Bild 11
Oberen Zulaufschlauch zum Schwim-
merbehälter abschrauben.
Oberen Zulaufschlauch am Pumpen-
kopf anschließen.
Spülleitung des Reinigungsmittel-Do-
sierventils auf Blindstopfen umstecken.
Saugschlauch (Durchmesser mindes-
tens 3/4“) mit Filter (Zubehör) am Was-
seranschluss anschließen.
– Max. Saughöhe: 0,5 m
Bis die Pumpe Wasser angesaugt hat, soll-
ten Sie:
Druck-/Mengenregulierung der Pum-
peneinheit auf maximalen Wert einstel-
len.
Dosierventil für Reinigungsmittel schlie-
ßen.
GEFAHR
Verletzungs- und Beschädigungsgefahr!
Saugen Sie niemals Wasser aus einem
Trinkwasserbehälter an. Saugen Sie nie-
mals lösungsmittelhaltige Flüssigkeiten wie
Lackverdünnung, Benzin, Öl oder ungefil-
tertes Wasser an. Die Dichtungen im Gerät
sind nicht lösungsmittelbeständig. Der
Sprühnebel von Lösungsmitteln ist hoch-
entzündlich, explosiv und giftig.
Rückbau in umgekehrter Reihenfolge.
Hinweis: Darauf achten, dass das Magnet-
ventilkabel am Behälter der Systempflege
nicht eingeklemmt wird.
Bild 12
Hinweis: Nach dem Aufsetzen der Rück-
wand in den Schacht der Systempflege fas-
sen und Stutzen auf den Systempflege-Be-
hälter drücken.
– Anschlusswerte siehe Technische Da-
ten und Typenschild.
– Der elektrische Anschluss muss von ei-
nem Elektroinstallateur ausgeführt wer-
den und IEC 60364-1 entsprechen.
Reinigungsmittel auffüllen
Wasseranschluss
Wasser aus Behälter ansaugen
Stromanschluss
12 DE

– 7
GEFAHR
Verletzungsgefahr durch elektrischen
Schlag!
–Ungeeignete elektrische Verlänge-
rungsleitungen können gefährlich sein.
Verwenden Sie im Freien nur dafür zu-
gelassene und entsprechend gekenn-
zeichnete elektrische Verlängerungslei-
tungen mit ausreichendem Leitungs-
querschnitt.
–Verlängerungsleitungen immer voll-
ständig abrollen.
–Stecker und Kupplung einer verwende-
ten Verlängerungsleitung müssen was-
serdicht sein.
ACHTUNG
Die maximal zulässige Netzimpedanz am
elektrischen Anschlusspunkt (siehe Tech-
nische Daten) darf nicht überschritten wer-
den. Bei Unklarheiten bezüglich der an Ih-
rem Anschlusspunkt vorliegenden Netzim-
pedanz setzen Sie sich bitte mit Ihrem
Energieversorgungsunternehmen in Ver-
bindung.
GEFAHR
Explosionsgefahr! Keine brennbaren Flüs-
sigkeiten versprühen.
GEFAHR
Verletzungsgefahr! Gerät nie ohne mon-
tiertes Strahlrohr verwenden. Strahlrohr vor
jeder Benutzung auf festen Sitz überprü-
fen. Verschraubung des Strahlrohrs muss
handfest angezogen sein.
GEFAHR
Verletzungsgefahr! Beim Arbeiten
Handspritzpistole und Strahlrohr mit beiden
Händen halten.
GEFAHR
Verletzungsgefahr! Der Abzugshebel und
der Sicherungshebel dürfen bei Betrieb
nicht festgeklemmt werden.
GEFAHR
Verletzungsgefahr! Bei defektem Siche-
rungshebel Kundendienst aufsuchen.
ACHTUNG
Beschädigungsgefahr! Gerät niemals mit
leerem Brennstofftank betreiben. Die
Brennstoffpumpe wird sonst zerstört.
Handspritzpistole öffnen: Sicherungs-
hebel und Abzugshebel betätigen.
Handspritzpistole schließen: Siche-
rungshebel und Abzugshebel loslas-
sen.
GEFAHR
Verletzungsgefahr! Gerät vor Düsenwech-
sel ausschalten und Handspritzpistole be-
tätigen, bis Gerät drucklos ist.
Handspritzpistole sichern, dazu Siche-
rungsraste nach vorne schieben.
Düse wechseln.
1 Betrieb mit Kaltwasser
2 Betrieb mit Heißwasser
3 Eco-Stufe (Heißwasser max. 60 °C)
4 Betrieb mit Dampf
Geräteschalter auf gewünschte Be-
triebsart stellen.
Kontrolllampe Betriebsbereitschaft
leuchtet.
Das Gerät läuft kurz an und schaltet ab, so-
bald der Arbeitsdruck erreicht ist.
Hinweis: Leuchtet während des Betriebs
die Kontrolllampe Drehrichtung auf, Gerät
sofort abstellen und Störung beheben, sie-
he „Hilfe bei Störungen“.
Bedienung
Handspritzpistole öffnen/schließen
Düse wechseln
Betriebsarten
0/OFF = Aus
Gerät einschalten
1
4
2
3
13DE

– 8
Handspritzpistole entsichern, dazu Si-
cherungsraste nach hinten schieben.
Bei Betätigung der Handspritzpistole schal-
tet das Gerät wieder ein.
Hinweis: Tritt kein Wasser aus der Hoch-
druckdüse, Pumpe entlüften. Siehe „Hilfe
bei Störungen - Gerät baut keinen Druck
auf“.
Geräteschalter auf gewünschte Tem-
peratur einstellen.
30 °C bis 98 °C:
– Mit Heißwasser reinigen.
100 °C bis 150 °C:
– Mit Dampf reinigen.

Hochdruckdüse (Edelstahl) durch
Dampfdüse (Messing) ersetzen (siehe
„Betrieb mit Dampf“).
Regulierspindel im Uhrzeigersinn dre-
hen: Arbeitsdruck erhöhen (MAX).
Regulierspindel gegen Uhrzeigersinn
drehen: Arbeitsdruck reduzieren (MIN).
Geräteschalter auf max. 98 °C einstel-
len.
Arbeitsdruck an der Druck-/Mengenre-
gulierung der Pumpeneinheit auf maxi-
malen Wert einstellen.
Arbeitsdruck und Fördermenge durch
Drehen (stufenlos) der Druck-/Mengen-
regulierung an der Handspritzpistole
einstellen (+/-).
GEFAHR
Verletzungsgefahr! Beim Einstellen der
Druck-/Mengenregulierung darauf achten,
dass sich die Verschraubung des Strahl-
rohrs nicht löst.
Hinweis: Soll langfristig mit reduziertem
Druck gearbeitet werden, Druck an der
Druck-/Mengenregulierung der Pumpen-
einheit einstellen.
– Zur Schonung der Umwelt sparsam mit
Reinigungsmitteln umgehen.
– Das Reinigungsmittel muss für die zu
reinigende Oberfläche geeignet sein.
Mit Hilfe des Reinigungsmittel-Dosier-
ventils Konzentration des Reinigungs-
mittels laut Herstellerangabe einstellen.
Hinweis: Richtwerte am Bedienfeld bei
maximalem Arbeitsdruck.
Hinweis: Soll Reinigungsmittel aus einem
externen Behälter angesaugt werden, Rei-
nigungsmittel-Saugschlauch durch die
Aussparung nach außen führen.
Druck/Temperatur und Reinigungsmit-
telkonzentration entsprechend der zu
reinigenden Oberfläche einstellen.
Hinweis: Hochdruckstrahl immer zuerst
aus größerer Entfernung auf zu reinigen-
des Objekt richten, um Schäden durch zu
hohen Druck zu vermeiden.
– Schmutz lösen:
Reinigungsmittel sparsam aufsprühen
und 1...5 Minuten einwirken, aber nicht
eintrocknen lassen.
– Schmutz entfernen:
Gelösten Schmutz mit Hochdruckstrahl
abspülen.
Entfernen von leichten Verschmutzungen
und Klarspülen, z.B: Gartengeräte, Terras-
se, Werkzeuge, etc.
Arbeitsdruck nach Bedarf einstellen.
Das Gerät arbeitet im wirtschaftlichsten
Temperaturbereich (max. 60 °C).
Reinigungstemperatur einstellen
Arbeitsdruck und Fördermenge
einstellen
Druck-/Mengenregulierung der
Pumpeneinheit
Druck-/Mengenregulierung an der
Handspritzpistole
Betrieb mit Reinigungsmittel
Reinigen
Empfohlene Reinigungsmethode
Betrieb mit Kaltwasser
Eco-Stufe
14 DE

– 9
Wir empfehlen folgende Reinigungstempe-
raturen:
– Leichte Verschmutzungen
30-50 °C
– Eiweißhaltige Verschmutzungen, z.B.
in der Lebensmittelindustrie
max. 60 °C
– Kfz-Reinigung, Maschinenreinigung
60-90 °C
– Entkonservieren, stark fetthaltige Ver-
schmutzungen
100-110 °C
– Auftauen von Zuschlagstoffen, teilwei-
se Fassadenreinigung
bis 140 °C
GEFAHR
Verbrühungsgefahr!
Geräteschalter auf gewünschte Tem-
peratur einstellen.
GEFAHR
Verbrühungsgefahr! Bei Arbeitstemperatu-
ren über 98 °C darf der Arbeitsdruck 3,2
MPa (32 bar) nicht überschreiten.
Deshalb müssen folgende Maßnahmen un-
bedingt ausgeführt werden:

Hochdruckdüse (Edelstahl) durch
Dampfdüse (Messing, Teile-Nr. siehe
Technische Daten) ersetzen.
Druck-/Mengenregulierung an der
Handspritzpistole ganz öffnen, Rich-
tung + bis Anschlag.
Arbeitsdruck an der Druck-/Mengenre-
gulierung der Pumpeneinheit auf mini-
malen Wert einstellen.
Geräteschalter auf min. 100 °C stellen.
Handspritzpistole sichern, dazu Siche-
rungsraste nach vorne schieben.
Reinigungsmittel-Dosierventil auf „0“
stellen.
Geräteschalter auf Stufe 1 (Betrieb mit
Kaltwasser) stellen.
Gerät bei geöffneter Handspritzpistole
mindestens 1 Minute klarspülen.
GEFAHR
Verbrühungsgefahr durch heißes Wasser!
Nach dem Betrieb mit Heißwasser oder
Dampf, muss das Gerät zur Abkühlung
mindestens zwei Minuten mit Kaltwasser
bei geöffneter Pistole betrieben werden.
Wasserzulauf schließen.
Handspritzpistole öffnen.
Pumpe mit Geräteschalter einschalten
und 5-10 Sekunden laufen lassen.
Handspritzpistole schließen.
Geräteschalter auf „0/OFF“ stellen.
Netzstecker nur mit trockenen Händen
aus Steckdose ziehen.
Wasseranschluss entfernen.
Handspritzpistole betätigen, bis Gerät
drucklos ist.
Handspritzpistole sichern, dazu Siche-
rungsraste nach vorne schieben.
Strahlrohr in Halterung der Gerätehau-
be einrasten.
Hochdruckschlauch und elektrische
Leitung aufrollen und auf Halterungen
hängen.
Gerät mit Schlauchtrommel:
Hochdruckschlauch vor dem Aufwi-
ckeln gestreckt auslegen.
Handkurbel im Uhrzeigersinn (Pfeilrich-
tung) drehen.
Hinweis: Hochdruckschlauch und elektri-
sche Leitung nicht knicken.
Betrieb mit Heißwasser/Dampf
Betrieb mit Heißwasser
Betrieb mit Dampf
Betrieb unterbrechen
Nach Betrieb mit Reinigungsmittel
Gerät ausschalten
Gerät aufbewahren
15DE

– 10
ACHTUNG
Beschädigungsgefahr! Frost zerstört das
nicht vollständig von Wasser entleerte Ge-
rät.
Gerät an einem frostfreien Ort abstel-
len.
Ist das Gerät an einem Kamin angeschlos-
sen, ist folgendes zu beachten:
ACHTUNG
Beschädigungsgefahr durch über den Ka-
min eindringende Kaltluft.
Gerät bei Außentemperaturen unter
0 °C vom Kamin trennen.
Ist eine frostfreie Lagerung nicht möglich,
Gerät stilllegen.
Bei längeren Betriebspausen oder wenn
eine frostfreie Lagerung nicht möglich ist:
Reinigungsmitteltank leeren.
Wasser ablassen.
Gerät mit Frostschutzmittel durchspü-
len.
Wasserzulaufschlauch und Hochdruck-
schlauch abschrauben.
Zulaufleitung am Kesselboden ab-
schrauben und Heizschlange leerlau-
fen lassen.
Gerät max. 1 Minute laufen lassen bis
Pumpe und Leitungen leer sind.
Hinweis: Handhabungsvorschriften des
Frostschutzmittelherstellers beachten.
Handelsübliches Frostschutzmittel in
Schwimmerbehälter einfüllen.
Gerät (ohne Brenner) einschalten, bis
Gerät komplett durchspült ist.
Dadurch wird auch ein gewisser Korrosi-
onsschutz erreicht.
몇VORSICHT
Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes bei Lagerung beach-
ten.
Bild 13
ACHTUNG
Beschädigungsgefahr! Beim Verladen des
Gerätes mit einem Gabelstapler, Abbildung
beachten.
ACHTUNG
Abzugshebel während des Transports vor
Beschädigung schützen.
몇VORSICHT
Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes beim Transport be-
achten.
Beim Transport in Fahrzeugen Gerät
nach den jeweils gültigen Richtlinien
gegen Rutschen und Kippen sichern.
GEFAHR
Verletzungsgefahr durch unabsichtlich an-
laufendes Gerät und elektrischen Schlag.
Vor allen Arbeiten am Gerät, Gerät aus-
schalten und Netzstecker ziehen.
Wasserzulauf schließen.
Handspritzpistole öffnen.
Pumpe mit Geräteschalter einschalten
und 5-10 Sekunden laufen lassen.
Handspritzpistole schließen.
Geräteschalter auf „0/OFF“ stellen.
Netzstecker nur mit trockenen Händen
aus Steckdose ziehen.
Wasseranschluss entfernen.
Handspritzpistole betätigen, bis Gerät
drucklos ist.
Handspritzpistole sichern, dazu Siche-
rungsraste nach vorne schieben.
Gerät abkühlen lassen.
Über Durchführung einer regelmäßigen
Sicherheitsinspektion bzw. Abschluss
eines Wartungsvertrags informiert Ihr
Kärcher-Fachhändler.
Frostschutz
Stilllegung
Wasser ablassen
Gerät mit Frostschutzmittel
durchspülen
Lagerung
Transport
Pflege und Wartung
16 DE

– 11
Sieb im Wasseranschluss reinigen.
Feinfilter reinigen.
Brennstoffsieb reinigen.
Ölstand kontrollieren.
ACHTUNG
Beschädigungsgefahr! Bei milchigem Öl
sofort Kärcher-Kundendienst informieren.
Sieb in der Wassermangelsicherung
reinigen.
Filter am Reinigungsmittel-Saug-
schlauch reinigen.
Öl wechseln.
Wartung des Gerätes vom Kunden-
dienst durchführen lassen.
Druckprüfung gemäß Herstellervorga-
be durchführen.
Sieb entnehmen.
Sieb in Wasser reinigen und wieder ein-
setzen.
Gerät drucklos machen.
Feinfilter am Pumpenkopf abschrau-
ben.
Feinfilter demontieren und Filtereinsatz
herausnehmen.
Filtereinsatz mit sauberem Wasser
oder Druckluft reinigen.
In umgekehrter Reihenfolge zusam-
menbauen.
Brennstoffsieb ausklopfen. Brennstoff
dabei nicht in die Umwelt gelangen las-
sen.
Befestigungsklammer heraushebeln
und Schlauch (Soft-Dämpfungs-Sys-
tem) der Wassermangelsicherung her-
ausziehen.
Sieb herausnehmen.
Hinweis: Gegebenenfalls Schraube M8
ca. 5 mm hineindrehen und damit Sieb he-
rausziehen.
Sieb in Wasser reinigen.
Sieb hineinschieben.
Schlauchnippel ganz in Wasserman-
gelsicherung einschieben und mit Be-
festigungsklammer sichern.
Reinigungsmittel-Saugstutzen heraus-
ziehen.
Filter in Wasser reinigen und wieder
einsetzen.
Auffangbehälter für ca. 1 Liter Öl bereit-
stellen.
Ablassschraube lösen.
Ablassschraube wieder festziehen.
Öl langsam bis zur MAX-Markierung
auffüllen.
Hinweis: Luftblasen müssen entweichen
können.
Ölsorte und Füllmenge siehe Techni-
sche Daten.
GEFAHR
Verletzungsgefahr durch unabsichtlich an-
laufendes Gerät und elektrischen Schlag.
Vor allen Arbeiten am Gerät, Gerät aus-
schalten und Netzstecker ziehen.
Bild 14
Pole am Gerätestecker tauschen.
Wartungsintervalle
Wöchentlich
Monatlich
Alle 500 Betriebsstunden, mindestens
jährlich
Spätestens alle 5 Jahre wiederkehrend
Wartungsarbeiten
Sieb im Wasseranschluss reinigen
Feinfilter reinigen
Brennstoffsieb reinigen
Sieb in der Wassermangelsicherung
reinigen
Filter am Reinigungsmittel-
Saugschlauch reinigen
Öl wechseln
Altöl umweltgerecht entsorgen oder an ei-
ner Sammelstelle abgeben.
Hilfe bei Störungen
Kontrolllampe Drehrichtung blinkt
(nur 3-phasige Geräte)
17DE

– 12
– Keine Netzspannung, siehe „Gerät läuft
nicht“.
– Ölmangel
Öl nachfüllen.
– Wassermangel
Wasseranschluss prüfen, Zuleitungen
prüfen.
– Leckage im Hochdrucksystem
Hochdrucksystem und Anschlüsse auf
Dichtigkeit prüfen.
– Fehler in der Spannungsversorgung
oder Stromaufnahme des Motors zu
groß.
Netzanschluss und Netzsicherungen
prüfen.
Kundendienst benachrichtigen.
– Motor überlastet/überhitzt
Geräteschalter auf „0/OFF“ stellen.
Gerät abkühlen lassen.
Gerät einschalten.
– Störung tritt wiederholt auf.
Kundendienst benachrichtigen.
– Abgastemperaturbegrenzer hat ausge-
löst.
Geräteschalter auf „0/OFF“ stellen.
Gerät abkühlen lassen.
Gerät einschalten.
– Störung tritt wiederholt auf.
Kundendienst benachrichtigen.
– Reedschalter in der Wassermangelsi-
cherung verklebt oder Magnetkolben
klemmt.
Kundendienst benachrichtigen.
– Flammfühler hat den Brenner abge-
schaltet.
Kundendienst benachrichtigen.
– Brennstofftank ist leer.
Brennstoff auffüllen.
– Systempflege-Flasche ist leer.
Systempflege-Flasche austauschen.
– Reinigungsmitteltank ist leer.
Reinigungsmittel auffüllen.
– Keine Netzspannung
Netzanschluss/Zuleitung prüfen.
– Luft im System
Pumpe entlüften:
Reinigungsmittel-Dosierventil auf „0“
stellen.
Bei geöffneter Handspritzpistole Gerät
mit Geräteschalter mehrfach ein- und
ausschalten.
Druck-/Mengenregulierung der Pum-
peneinheit bei geöffneter Handspritz-
pistole auf- und zudrehen.
Hinweis: Durch Demontieren des Hoch-
druckschlauchs vom Hochdruckanschluss
wird der Entlüftungsvorgang beschleunigt.
Falls Reinigungsmitteltank leer, auffül-
len.
Anschlüsse und Leitungen prüfen.
– Druck ist auf MIN eingestellt
Druck auf MAX stellen.
– Sieb im Wasseranschluss verschmutzt
Sieb reinigen.
Feinfilter reinigen, bei Bedarf erneuern.
– Wasserzulaufmenge zu gering
Wasserzulaufmenge prüfen (siehe
Technische Daten).
Kontrolllampe Betriebsbereitschaft
erlischt
Kontrolllampe Service
Kontrolllampe Service leuchtet
1x blinken
2x blinken
3x blinken
4x blinken
5x blinken
6x blinken
Kontrolllampe Brennstoff leuchtet
Kontrolllampe Systempflege
leuchtet
Kontrolllampe Reinigungsmittel
leuchtet
Gerät läuft nicht
Gerät baut keinen Druck auf
18 DE

– 13
– Pumpe undicht
Hinweis: Zulässig sind 3 Tropfen/Minute.
Bei stärkerer Undichtigkeit Gerät durch
Kundendienst prüfen lassen.
– Leckage im Hochdrucksystem
Hochdrucksystem und Anschlüsse auf
Dichtigkeit prüfen.
Gerät bei geöffnetem Reinigungsmittel-
Dosierventil und geschlossenem Was-
serzulauf laufen lassen, bis der
Schwimmerbehälter leergesaugt ist
und der Druck auf „0“ abfällt.
Wasserzulauf wieder öffnen.
Saugt die Pumpe immer noch kein Reini-
gungsmittel an, kann dies folgende Ursa-
chen haben:
– Filter im Reinigungsmittel-Saug-
schlauch verschmutzt
Filter reinigen.
– Rückschlagventil verklebt
Reinigungsmittelschlauch abziehen
und Rückschlagventil mit stumpfem
Gegenstand lösen.
– Brennstofftank ist leer.
Brennstoff auffüllen.
– Wassermangel
Wasseranschluss prüfen, Zuleitungen
prüfen.
Sieb in der Wassermangelsicherung
reinigen.
– Brennstofffilter verschmutzt
Brennstofffilter wechseln.
– Kein Zündfunke
Ist beim Betrieb kein Zündfunke durch
das Schauglas sichtbar, Gerät durch
Kundendienst prüfen lassen.
– Arbeitsdruck/Fördermenge zu hoch
Arbeitsdruck/Fördermenge an der
Druck-/Mengenregulierung der Pum-
peneinheit verringern.
– Verrußte Heizschlange
Gerät vom Kundendienst entrußen las-
sen.
Kann die Störung nicht behoben wer-
den, muss das Gerät vom Kundendienst
überprüft werden.
In jedem Land gelten die von unserer zu-
ständigen Vertriebsgesellschaft herausge-
gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so-
fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih-
ren Händler oder die nächste autorisierte
Kundendienststelle.
Hinweis: Bei Anschluss des Gerätes an ei-
nen Kamin oder wenn das Gerät nicht ein-
sehbar ist, empfehlen wir den Einbau einer
Flammüberwachung (Option).
Nur Original-Zubehör und Original-Ersatz-
teile verwenden, sie bieten die Gewähr für
einen sicheren und störungsfreien Betrieb
des Gerätes.
Informationen über Zubehör und Ersatztei-
le finden Sie unter www.kaercher.com.
Gerät leckt, Wasser tropft unten aus
Gerät
Gerät schaltet bei geschlossener
Handspritzpistole laufend ein und
aus
Gerät saugt kein Reinigungsmittel
an
Brenner zündet nicht
Eingestellte Temperatur wird bei
Betrieb mit Heißwasser nicht
erreicht
Kundendienst
Garantie
Zubehör und Ersatzteile
19DE

– 14
Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon-
zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein-
schlägigen grundlegenden Sicherheits-
und Gesundheitsanforderungen der EU-
Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.
5.957-989
Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.
Dokumentationsbevollmächtigter:
S. Reiser
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]
Winnenden, 2016/01/01
EU-Konformitätserklärung
Produkt: Hochdruckreiniger
Typ: 1.169-xxx
Typ: 1.170-xxx
Typ: 1.173-xxx
Typ: 1.174-xxx
Einschlägige EU-Richtlinien
2014/68/EU
2006/42/EG (+2009/127/EG)
2014/30/EU
2000/14/EG
Kategorie der Baugruppe
II
Konformitätsverfahren
Modul H
Heizschlange
Konformitätsbewertung Modul H
Sicherheitsventil
Konformitätsbewertung Art. 4 Abs. 3
Steuerblock
Konformitätsbewertung Modul H
diverse Rohrleitungen
Konformitätsbewertung Art. 4 Abs. 3
Angewandte harmonisierte Normen
EN 60335–1
EN 60335–2–79
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 2015
EN 61000–3–2: 2014
EN 62233: 2008
HDS 7/16, HDS 8/18-4, HDS 9/17-4:
EN 61000–3–3: 2013
HDS 6/10, HDS 6/12, HDS 6/14, HDS 6/14-
4, HDS 8/17:
EN 61000–3–11: 2000
Name der benannten Stelle:
für 2014/68/EU
TÜV Rheinland Industrie Service GmbH
Am Grauen Stein
51105 Köln
Kenn-Nr. 0035
Angewandtes Konformitätsbewertungs-
verfahren
2000/14/EG: Anhang V
Schallleistungspegel dB(A)
HDS 6/10
Gemessen: 91
Garantiert: 94
HDS 6/12
Gemessen: 91
Garantiert: 94
HDS 6/14
Gemessen: 91
Garantiert: 94
HDS 6/14-4
Gemessen: 88
Garantiert: 91
HDS 7/16
Gemessen: 92
Garantiert: 95
HDS 8/17
Gemessen: 93
Garantiert: 96
HDS 8/18-4
Gemessen: 87
Garantiert: 90
HDS 9/17-4
Gemessen: 88
Garantiert: 91
CEO Head of Approbation
20 DE
