1 Allgemeine Hinweise
1.1 Lieferung prüfen
Melden Sie bei der Übergabe des Fahrzeuges erkannte
Mängel und Transportschäden bitte gleich Ihrem Händler
bzw. Verkaufshaus.
1.2 Lieferumfang
1.2.1 MIC 50
Variante 1: Geräteträger mit Kubota Dieselmotor 36,5
kW und hydrostatischem Fahrantrieb.
Variante 2: Geräteträger mit Kubota Dieselmotor 36,5
kW und mechanisch gesteuertem Fahrantrieb (MDC).
MDC = “Mechanic Drive Drain Control”
1.2.2 MIC 70
Geräteträger mit Kubota Dieselmotor 47,9 kW, hydro-
statischem Fahrantrieb und Diesel-Partikelfilter (DPF).
1.3 Garantie
In jedem Land gelten die von unserer zuständigen Ver-
triebsgesellschaft herausgegebenen Garantiebedingun-
gen. Etwaige Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, sofern ein Material-
oder Herstellungsfehler die Ursache sein sollte. Im Garan-
tiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händ-
ler oder die nächste autorisierte Kundendienststelle.
(Adresse siehe Rückseite)
1.4 Zubehör und Ersatzteile
Nur Original-Zubehör und Original-Ersatzteile verwenden,
sie bieten die Gewähr für einen sicheren und störungsfrei-
en Betrieb des Geräts.
Informationen über Zubehör und Ersatzteile finden Sie un-
ter www.kaercher.com.
2 Bestimmungsgemäße Verwendung
In dieser Betriebsanleitung werden folgende Fahrzeuge
beschrieben.
Geräteträger MIC 50
Geräteträger MIC 70
Dieses Fahrzeug ist geeignet für den Arbeitseinsatz mit
verschiedenen Anbaugeräten sowie zum Ziehen von An-
hängern. Die maximal zu ziehende Anhängelast ist auf
dem Typenschild angegeben und darf nicht überschritten
werden.
Dieses Fahrzeug ist ausschließlich für den Einsatz in der
Landwirtschaft, der Pflege von Grünflächen und Anlagen
sowie für den Winterdienst vorgesehen.
Mit dem Fahrzeug dürfen keine Pflanzenschutzmittel aus-
gebracht werden.
Für den Betrieb auf öffentlichen Straßen muss das Fahr-
zeug den national gültigen Richtlinien entsprechen.
Es dürfen nur von KÄRCHER freigegebene Anbaugeräte
verwendet werden.
KÄRCHER übernimmt keine Haftung für Unfälle oder Fehl-
funktionen von nicht freigegebenen Anbaugeräten. Be-
triebsanleitung des Anbaugerätes vom Herstellers
beachten.
Lesen Sie vor der Benutzung des Fahrzeuges die Be-
triebsanleitung sorgfältig durch und machen Sie sich mit
den Bedienungseinrichtungen und der übrigen Ausrüstung
vertraut.
9.4.2 Anbaumöglichkeiten am Anbaurahmen ................... 31
9.4.3 Fixierung einstellen.................................................. 31
9.4.4 Anbaugerät am Fahrzeug anbringen ....................... 31
9.4.5 Anbaugerät am Fahrzeug abnehmen ...................... 32
9.5 Anbaumöglichkeiten hinten......................................... 32
9.5.1 Aufnahmerahmen hinten ......................................... 32
9.5.2 Anhängerkupplung................................................... 33
10 Transport .................................................................... 33
10.1 Fahrzeug verladen.................................................... 33
10.1.1 Transportsicherung am Knickgelenk anbringen..... 33
10.1.2 Fahrzeug sichern ................................................... 33
10.2 Fahrzeug abschleppen ............................................. 33
10.2.1 Abschleppöse anbringen ....................................... 33
10.2.2 Hydraulischen Bremszylinder lösen (nicht MDC-
Variante) ............................................................... 34
10.2.3 Bypassventile öffnen (nicht MDC-Variante) ........... 34
11 Lagerung..................................................................... 34
12 Pflege und Wartung ................................................... 34
12.1 Allgemeine Sicherheitshinweise ............................... 34
12.2 Serviceanzeige ......................................................... 35
12.3 Wartungsintervalle .................................................... 35
12.4 Wartungsplan Fahrzeug (durch Kunde auszuführen) 35
12.5 Schmierplan.............................................................. 37
12.6 Wartungsarbeiten vorbereiten................................... 37
12.7 Wartungsarbeiten...................................................... 37
12.7.1 Anbaurahmen anheben ......................................... 37
12.7.2 Verkleidungen / Abdeckungen ............................... 37
12.7.3 Seitenabdeckungen ............................................... 37
12.7.4 Vordere Abdeckung ............................................... 37
12.7.5 Kühlerschutzgitter .................................................. 38
12.7.6 Batterie ausbauen / einbauen................................ 38
Batterie ausbauen............................................................ 38
12.7.7 Batterie laden......................................................... 38
12.7.8 Rad wechseln ........................................................ 38
12.7.9 Motorölstand prüfen............................................... 39
12.7.10 Motoröl nachfüllen ............................................... 39
12.7.11 Motoröl und Motorölfilter wechseln ......................3
9
12.7.12 Kraftstoffsystem entlüften .................................... 40
12.7.13 Hydraulikölstand prüfen und Hydrauliköl nachfül-
len......................................................................... 40
12.7.14 Kühlmittelstand prüfen und Kühlmittel nachfüllen 40
12.7.15 Kühlmittel im Kühler nachfüllen............................ 40
12.7.16 Luftfilter reinigen und wechseln MIC 50............... 41
12.7.17 Luftfilter reinigen und wechseln MIC 70............... 41
12.7.18 Staubfilter Kabine außen wechseln ..................... 42
12.7.19 Staubfilter Kabine innen wechseln.......................42
12.7.20 Staubfilter hinter dem Fahrersitz wechseln.......... 42
12.8 Reinigung.................................................................. 42
12.8.1 Fahrzeug reinigen.................................................. 42
12.8.2 Kühlereinheit reinigen ............................................ 42
12.9 Sicherungen MIC 50 (bis Serial-Nr. 200226) ............ 43
12.10 Sicherungen MIC 70 (MIC 50 ab Serial-Nr 200227) 43
13 Regenerationsprozess MIC 70..................................44
13.1 Beschreibung Regeneration ..................................... 44
13.2 Regeneration <Automatisch> ................................... 44
13.3 Regeneration <Level 1> ........................................... 44
13.4 Regeneration <Level 2> ........................................... 44
13.5 Regeneration <Level 3> ........................................... 45
13.6 Regeneration <Level 4> ........................................... 45
13.7 Regeneration <Level 5> ........................................... 45
13.8 Regeneration <Parked Level> .................................. 45
14 Hilfe bei Störungen.................................................... 47
14.1 Störungen mit Anzeige MIC 50 ................................. 47
14.2 Störungen mit Anzeige MIC 70 ................................. 47
14.3 Störungen ohne Anzeige .......................................... 48
14.4 Fehlermeldungen kodiert .......................................... 48
15 Ersatzteilliste.............................................................. 49
15.1 Sicherungen.............................................................. 49
16 Technische Daten ...................................................... 49
16.1 Bereifung................................................................... 50

Deutsch 5
Verwenden Sie das Fahrzeug darf nur bestimmungsge-
mäß, wie in dieser Betriebsanleitung dargestellt und be-
schrieben.
Zur bestimmungsgemäßen Verwendung gehört auch die
Einhaltung der vorgeschriebenen Wartung.
Das Fahrzeug und die Anbaugeräte dürfen nur von Perso-
nen genutzt, gewartet und instand gesetzt werden, die da-
mit vertraut sind und über die damit verbundenen
Gefahren unterrichtet sind.
Beachten Sie die allgemeinen Sicherheits- und Unfallver-
hütungsvorschriften des Gesetzgebers. Halten Sie sonsti-
ge gültige sicherheitstechnische, arbeitsmedizinische und
straßenverkehrsrechtliche Regeln ein.
Das Bedienpersonal muss:
körperlich und geistig geeignet sein.
im Umgang mit dem Fahrzeug und dessen Anbaugerä-
ten unterwiesen sein.
vor Arbeitsbeginn diese Betriebsanleitung sowie die Be-
triebsanleitungen von Anbaugeräten oder gezogenen
Geräten gelesen und verstanden haben.
die Befähigung zum Führen des Fahrzeuges gegenüber
dem Unternehmer nachgewiesen haben.
vom Unternehmer zum Führen des Fahrzeuges be-
stimmt sein.
2.1 Vorhersehbarer Fehlgebrauch
Jede Verwendung, die nicht bestimmungsgemäß ist, ist
unzulässig. Für Gefährdungen, die durch unzulässige Ver-
wendung entsteht, haftet der Anwender.
Die Benutzung für andere Zwecke als in dieser Anleitung
beschrieben ist untersagt.
Das Befördern von Personen auf dem Fahrzeug, der La-
defläche oder auf Anbaugeräten ist nicht erlaubt.
Am Fahrzeug dürfen keine Veränderungen vorgenommen
werden.
2.2 Restrisiken
Trotz bestimmungsgemäßer Nutzung und Beachtung aller
gegebenen Hinweise ist ein Restrisiko nicht auszuschlie-
ßen.
몇WARNUNG
Gefahr durch menschliches Fehlverhalten
Weisen Sie Personen, die sich im Bereich des Fahrzeuges
und der Anbaugeräte aufhalten, auf diese Gefahren und
die Sicherheitshinweise in dieser Betriebsanleitung hin.
몇WARNUNG
Gefahr durch Fehlfunktion
Weisen Sie Personen, die sich im Bereich des Fahrzeuges
und der Anbaugeräte aufhalten, darauf hin besonders auf-
merksam zu sein, um im Falle einer eventuellen Fehlfunk-
tion, eines Zwischenfalls, eines Ausfalls usw. unverzüglich
reagieren zu können.
Gefahren können sein:
1 Unerwartete Bewegungen der Anbaugeräte und des
Fahrzeuges.
2 Austritt von Betriebsstoffen durch Undichtheit, Bruch
von Leitungen und Behältern u. ä.
3 Bremsen durch ungünstige Bodenverhältnisse wie Ge-
fälle, Glätte, Unebenheit oder schlechte Sicht etc.
4 Stürzen, Stolpern u. ä. beim Bewegen auf dem Fahr-
zeug, besonders bei Nässe.
5 Feuer und Explosionsgefährdung durch die Batterie und
elektrische Spannungen.
6 Brandgefahr durch Dieselkraftstoff und Öle.
7 Menschliches Fehlverhalten durch Nichtbeachtung der
Sicherheitsvorschriften.
3 Umweltschutz
Die Verpackungsmaterialien sind recyclebar. Bitte
Verpackungen umweltgerecht entsorgen.
Elektrische und elektronische Geräte enthalten wert-
volle recyclebare Materialien und oft Bestandteile wie
Batterien, Akkus oder Öl, die bei falschem Umgang
oder falscher Entsorgung eine potentielle Gefahr für die
menschliche Gesundheit und die Umwelt darstellen kön-
nen. Für den ordnungsgemäßen Betrieb des Geräts sind
diese Bestandteile jedoch notwendig. Mit diesem Symbol
gekennzeichnete Geräte dürfen nicht mit dem Hausmüll
entsorgt werden.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:
www.kaercher.de/REACH
3.1 Entsorgung
Halten Sie die nationalen Bestimmungen vor Ort ein.
Beachten Sie firmenspezifische Vorgaben.
Entsorgen Sie Betriebs- und Hilfsstoffe entsprechend
der geltenden Sicherheitsdatenblätter.
3.2 Entsorgung des ausgedienten Fahrzeuges
Ausgediente Fahrzeuge enthalten wertvolle recyclingfähi-
ge Materialien. Für die Entsorgung ihres Fahrzeuges emp-
fehlen wir die Zusammenarbeit mit einem
Entsorgungsfachbetrieb.
4 Sicherheitshinweise
4.1 Gefahrenstufen
GEFAHR
● Hinweis auf eine unmittelbar drohende Gefahr, die zu
schweren Körperverletzungen oder zum Tod führt.
몇WARNUNG
● Hinweis auf eine möglicherweise gefährliche Situation,
die zu schweren Körperverletzungen oder zum Tod füh-
ren kann.
몇VORSICHT
● Hinweis auf eine möglicherweise gefährliche Situation,
die zu leichten Verletzungen führen kann.
ACHTUNG
● Hinweis auf eine möglicherweise gefährliche Situation,
die zu Sachschäden führen kann.
4.2 Allgemeine Sicherheitshinweise
GEFAHR ● Erstickungsgefahr. Halten Sie Verpa-
ckungsfolien von Kindern fern.
몇WARNUNG ● Verwenden Sie das Fahrzeug nur be-
stimmungsgemäß. Berücksichtigen Sie die örtlichen Ge-
gebenheiten und achten Sie beim Arbeiten auf Dritte,
insbesondere Kinder. ● Personen mit verringerten physi-
schen, sensorischen oder geistigen Fähigkeiten oder
Mangel an Erfahrung und Wissen dürfen das Fahrzeug nur
benutzen, wenn sie beaufsichtigt werden oder bezüglich
des sicheren Gebrauchs des Geräts unterwiesen wurden
und die daraus resultierenden Gefahren verstehen. ● Nur
Personen, die in der Handhabung des Fahrzeugs unter-
wiesen sind oder Ihre Fähigkeiten zur Bedienung nachge-
wiesen haben und ausdrücklich mit der Benutzung
beauftragt sind, dürfen das Fahrzeug benutzen. ● Kinder
dürfen das Fahrzeug nicht betreiben. ● Beaufsichtigen Sie
Kinder, um sicherzustellen, dass sie nicht mit dem Fahr-
zeug spielen.

6 Deutsch
몇VORSICHT ● Sicherheitseinrichtungen dienen Ihrem
Schutz. Verändern oder umgehen Sie niemals Sicher-
heitseinrichtungen.
4.3 Sicherheitshinweise zum Fahrbetrieb
GEFAHR ● Kippgefahr bei zu großen Steigungen und
Gefällen! Beachten Sie beim Befahren von Steigungen
und Gefällen die maximal zulässigen Werte in den Techni-
schen Daten. ● Kippgefahr bei zu großer seitlicher Nei-
gung! Beachten Sie beim Befahren quer zur Fahrtrichtung
die maximal zulässigen Werte in den Technischen Daten.
● Kippgefahr bei instabilem Untergrund! Benutzen Sie das
Fahrzeug ausschließlich auf befestigtem Untergrund.
몇WARNUNG ● Unfallgefahr durch nicht angepasste
Geschwindigkeit. Fahren Sie in Kurven langsam. ● Die
Auflistung zur Kippgefahr erhebt keinen Anspruch auf Voll-
ständigkeit.
몇VORSICHT ● Fahrerkabinen sind mit Belüftungsschlit-
zen oder Luftaustrittsöffnungen versehen, halten Sie diese
unbedingt frei, um ausreichende Belüftung zu gewährleis-
ten.
ACHTUNG
Vor Benutzung im öffentlichen Straßenverkehr für freie
Sicht sorgen (z. B. beschlagfreie Windschutzscheiben,
Spiegel usw.)
4.4 Sicherheitshinweise Dieselmotoren
GEFAHR ● Dieselmotor: Betreiben Sie Fahrzeuge
mit Dieselmotor nie in geschlossenen Räumen. ● Vergif-
tungsgefahr: Abgase nicht einatmen. ● Verschließen Sie
nie die Abgasöffnungen. ● Beugen Sie sich nicht über die
Abgasöffnung. Fassen Sie die Abgasöffnung nicht an.
● Halten Sie sich unbedingt vom Antriebsbereich fern. Be-
achten Sie die Nachlaufzeit des Motors beim Abstellen (3-
4 Sekunden).
4.5 Zusätzliche Sicherheitshinweise für
Motoren mit Diesel-Partikelfilter
GEFAHR ● Der eingebaute Motor besitzt einen Diesel-
Partikelfilter (DPF) Bei normalen Betriebsbedingungen
merkt der Fahrer nichts von den Abläufen der Nachbe-
handlung der schädlichen Abgase. Während der Regene-
rationsphase des Diesel-Partikelfilters werden die
abgelagerten Rußpartikel verbrannt und es können sehr
heiße Abgase bis 600 °C austreten. Starten Sie die Rege-
neration nur in nicht brandgefährdeten Bereichen. Beach-
ten Sie hierzu unbedingt dazu das Kapitel 13
Regenerationsprozess MIC 70!
4.6 Sicherheitshinweise zum Abladen und
Transport
GEFAHR
● Das Fahrzeug ist nicht für die Kranverladung zugelas-
sen.
● Verwenden Sie keinen Gabelstapler zum Abladen / Ver-
laden des Fahrzeuges.
몇WARNUNG
● Beachten Sie das Gewicht des Fahrzeugs, um Unfälle
und Verletzungen zu vermeiden, siehe Kapitel Techni-
sche Daten.
Sind Anbausätze montiert liegt das Gewicht entspre-
chend höher.
● Beachten Sie die Fahrzeughöhe beim Transport auf ei-
nem Anhänger oder LKW und sichern Sie das Fahrzeug,
siehe Kapitel Technische Daten
4.7 Sicherheitshinweise zu Pflege und Wartung
Stellen Sie den Motor ab und ziehen Sie den Schlüssel
ab vor dem Reinigen und Warten des Fahrzeuges, dem
Auswechseln von Teilen oder der Umstellung auf eine
andere Funktion.
Lassen Sie Instandsetzungen nur durch zugelassene
Kundendienststellen oder durch Fachkräfte für dieses
Gebiet, welche mit allen relevanten Sicherheitsvor-
schriften vertraut sind, durchführen.
Beachten Sie Sicherheitsüberprüfungen nach den ört-
lich geltenden Vorschriften für ortsveränderliche ge-
werblich genutzte Fahrzeuge.
Reinigen Sie Knickgelenk, Reifen, Kühlerlamellen, Hyd-
raulikschläuche und -ventile, Dichtungen und elektri-
sche und elektronische Komponenten nicht mit dem
Hochdruckreiniger.
4.8 Zusätzliche Sicherheitshinweise zum
Betrieb
Hinweis
Die Informationen in diesem Kapitel finden Sie auch auf ei-
nem Beiblatt, das immer am Fahrzeug mitzuführen ist.
Allgemein
Das Fahrzeug verfügt über einen hydrostatischem Fahran-
trieb und Knicklenkung. Dadurch hat es ein anderes Fahr-
verhalten als vom Pkw bekannt.
몇WARNUNG
Kippgefahr
Beachten Sie, dass das Fahrverhalten eines knickgelenk-
ten Fahrzeuges sich wesentlich von dem eines Pkws un-
terscheidet.
Durchfahren Sie Kurven gleichmäßig und mit angepasster
Geschwindigkeit. Dies gilt besonders bei Berg- / Talfahrten
und Fahrten quer zum Hang.
Beachten Sie die Schwerpunktsverlagerung in Abhängig-
keit von den Aufbauten.
Passen Sie die Fahrgeschwindigkeit bei Geradeaus- und
Kurvenfahrten den Umgebungsverhältnissen, z.B. Fahr-
bahnbeschaffenheit und Beladungszustand an.
Beachten Sie die Entkopplung von Vorder- und Hinterwa-
gen durch das zentrale Pendelgelenk.
Bremsverhalten
Das Loslassen des Fahrpedals wirkt als aktive Verzöge-
rung. Anders als beim Pkw, bei dem lediglich die Motor-
bremse wirkt.
ACHTUNG
In der großen Fahrstufe ist die Bremsverzögerungen beim
Loslassen des Fahrpedals deutlich geringer als in der klei-
nen Fahrstufe.
Im Transportmodus ist die Bremsverzögerung beim Los-
lassen des Fahrpedals deutlich geringer als im Arbeitsmo-
dus.
Lenkverhalten
Knickgelenkte Fahrzeuge reagieren vor allem bei schnel-
ler Kurvenfahrt auf Schnee, Eis, Regennässe, losem Un-
tergrund und bei Wendemanövern am Hang, direkter auf
Lenkbewegungen, als dies bei Pkws der Fall ist. Vermei-
den Sie schnell aufeinanderfolgende Lenkbewegungen.
Schwerpunkt / Pendelverhalten
Heckaufbauten und Beladungszustände beeinflussen die
Lage des Fahrzeugschwerpunkts und somit das Fahrver-
halten. Stellen Sie sich besonders nach dem Wechsel von
Aufbauten und bei veränderlichen Beladungszuständen

Deutsch 7
auf ein verändertes Fahrverhalten ein. Grenzbereiche
können früher erreicht werden.
Um eine hohe Geländegängigkeit zu erreichen verfügt das
Fahrzeug über ein zentrales Pendelgelenk. Dieses ermög-
licht, dass sich beide Fahrzeughälften quer zur Fahrtrich-
tung unabhängig voneinander bewegen können.
Durch diese Besonderheit bekommt der Fahrer keine zeit-
nahe Rückmeldung von der hinteren Fahrzeughälfte. Be-
obachten Sie daher während der Fahrt die
Fahrzeugbewegungen des Hecks über die Spiegel.

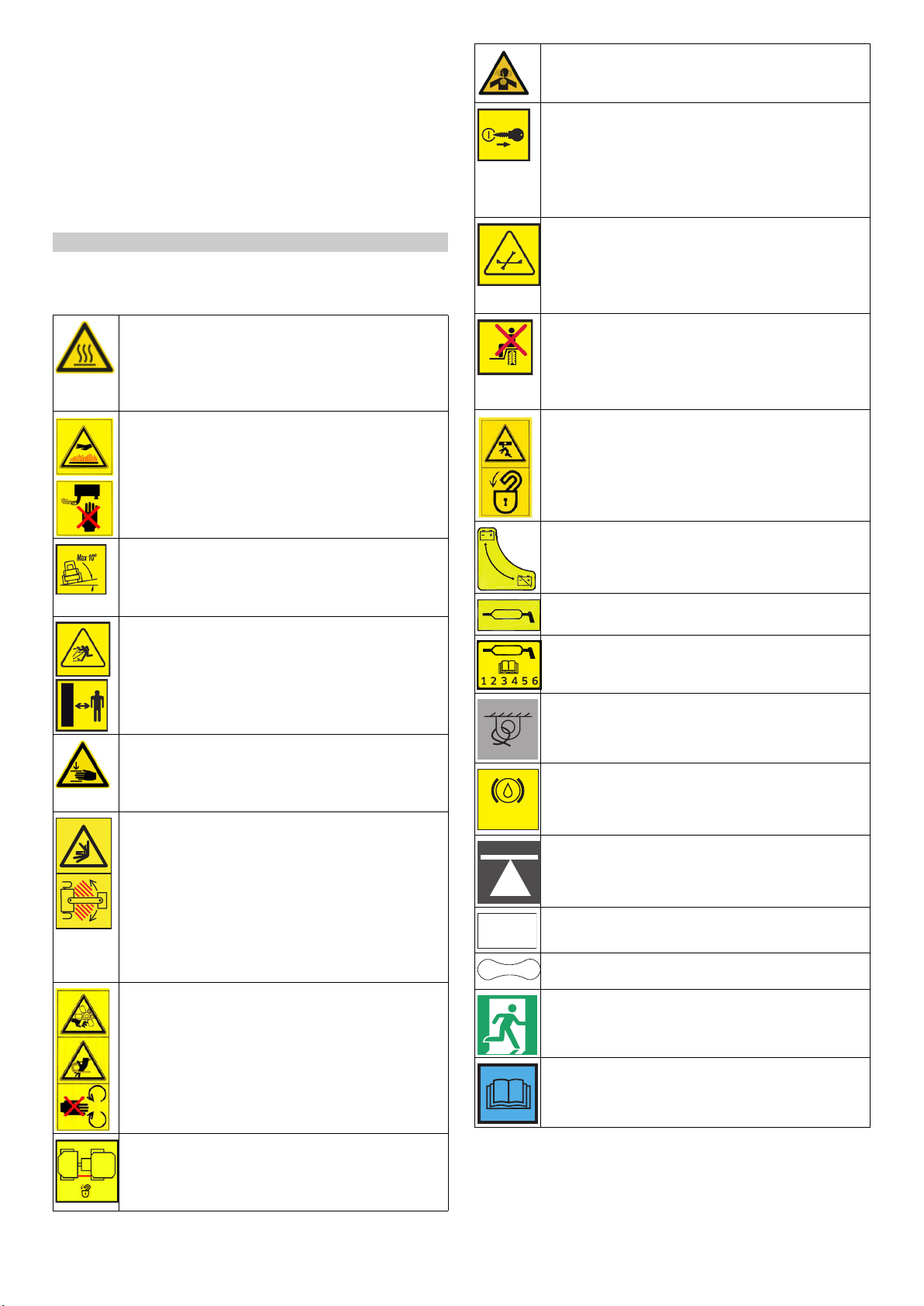

4.9 Symbole auf dem Fahrzeug
Hinweis
Symbole sofort ersetzen, wenn sie unleserlich werden
oder abhanden kommen.
GEFAHR
Verbrennungsgefahr durch heiße Oberflä-
chen
Lassen Sie das Fahrzeug abkühlen, bevor Sie
daran arbeiten.
GEFAHR
Verbrennungsgefahr durch heißen Auspuff
Berühren Sie den Auspuff nicht.
Lassen Sie den Auspuff abkühlen, bevor Sie da-
ran arbeiten.
GEFAHR
Kippgefahr
Befahren Sie nur Gelände mit einer maximalen
seitlichen Neigung von 10°.
GEFAHR
Verletzungsgefahr durch abspritzende Ge-
genstände
Halten Sie ausreichend Abstand zu Personen,
Tieren und Gegenständen.
몇WARNUNG
Verletzungsgefahr
Quetsch- und Schergefahr an Riemen, Seiten-
besen, Kehrgutbehälter, Haube.
GEFAHR
Quetschgefahr
Achten Sie darauf, dass sich während des Be-
triebs keine Personen in der Nähe des Knickge-
lenks oder des Fahrzeugs befinden.
Achten Sie bei Verwendung des Fahrzeugs als
Zugmaschine darauf, dass sich während des
Betriebs keine Personen zwischen Fahrzeug
und Anhänger befinden.
몇WARNUNG
Schergefahr, Quetschgefahr
Halten Sie die Hände von diesem Bereich fern.
ACHTUNG
Sachschäden durch falschen Transport
Bringen Sie beim Transport immer die Trans-
portsicherung am Knickgelenk an.
몇WARNUNG
Gesundheitsgefahr durch giftige Abgase
Atmen Sie die Abgase nicht ein.
GEFAHR
Verletzungsgefahr durch unbefugte Benut-
zung
Ziehen Sie den Zündschlüssel zur Sicherung
gegen unbefugte Benutzung und vor Reini-
gungs- und Wartungsarbeiten ab.
ACHTUNG
Sachschäden bei Reinigung und Wartung
Stellen Sie vor Reinigungs- und Wartungsarbei-
ten das Fahrzeug auf ebener Fläche mit festem
Untergrund ab.
GEFAHR
Verletzungsgefahr durch nicht vorgesehe-
nen Sitzplatz
Setzen Sie sich ausschließlich auf den Fahrer-
sitz.
GEFAHR
Stoßgefahr, Quetschgefahr
Stützen Sie bei Transport oder Arbeiten unter
schwebender Last mit geeigneten Mitteln ab.
Hauptschalter (Batterietrennschalter)
Schmierstelle
Schmierleiste
Festzurrpunkt
Qualität der Bremsflüssigkeit und Position an
der Bremsflüssigkeit eingefüllt werden kann
Position des Behälters für Bremsflüssigkeit
Aufnahmepunkt für Wagenheber oder eine Stüt-
ze
Position der Hauptsicherung
Position der Sicherung F2
Notausgang
Betriebsanleitung lesen
DOT 4
Main fuse
70A
F2
3A
F2
3A

8 Deutsch
4.10 Position der Warnsymbole
Hinweis
Unleserliche oder abhanden gekommene Warnsymbole
sofort ersetzen.
4.11 Sicherheitseinrichtungen
Sicherheitseinrichtungen dienen dem Schutz des Benut-
zers und dürfen nicht außer Betrieb gesetzt oder in ihren
Funktionen umgangen werden.
Beachten Sie die Sicherheitshinweise in den Kapiteln!
4.11.1Hauptschalter
1Hauptschalter
2Batterie getrennt
3Batterie verbunden
Der Hauptschalter unterbricht die elektrische Zuleitung
zum Startermotor.
Wird bei laufendem Motor der Hauptschalter betätigt (Bat-
terie getrennt) geht der Motor aus.
Trennen Sie die Batterie immer bei abgestelltem Fahr-
zeug.
4.11.2Startsperre MIC 50
Voraussetzungen zum Starten des Motors:
Hauptschalter auf Stellung “Batterie verbunden” stellen.
Auf dem Fahrersitz Platz nehmen.
Bremspedal betätigen.
4.11.3Startsperre MIC 70
Voraussetzungen zum Starten des Motors:
Hauptschalter auf Stellung “Batterie verbunden” stellen.
Warten, bis das Hochfahren des Displays abgeschlos-
sen ist.
4.11.4Sitzkontaktschalter MIC 50
Wenn der Fahrersitz nicht belastet ist:
schaltet sich der Motor ab, wenn der Fahrtrichtungs-
schalter nicht auf NEUTRAL steht.
schaltet sich der Motor ab, wenn die Arbeitshydraulik
PTO eingeschaltet ist.
4.11.5Sitzkontaktschalter MIC 70
Wenn der Fahrersitz nicht belastet ist:
Geht das Fahrzeug automatisch in Neutralstellung.
Hinweis
Fahrtrichtungsschalter am Joystick anschließend auf Mit-
telstellung <Neutral/Stopp> stellen.
Ist bzw. wird die Arbeitshydraulik automatisch PTO aus-
geschaltet.
4.11.6Feststellbremse automatisch
1 Ist der Motor aus oder steht der Fahrtrichtungsschalter
bei laufendem Motor auf NEUTRAL ist die Feststell-
bremse automatisch aktiviert.
2 Wird der Fahrtrichtungsschalter bei laufendem Motor
betätigt (VORWÄRTS oder RÜCKWÄRTS) wird die
Feststellbremse gelöst.
4.11.7Fahrerkabine
Die Bedienperson ist in der Fahrerkabine vor Blitzschlägen
geschützt.
Die Fahrerkabine hat einen Überrollschutzaufbau (ROPS),
- dieser verhindert das Weiterrollen nach dem Umkippen.
Die Fahrerkabine hat keinen Schutzaufbau zum Schutz
vor herabfallenden Gegenständen (FOPS).
Die Fahrerkabine hat keinen Schutz vor eindringenden
Gegenständen (OPS).
Nutzen Sie immer den Sicherheitsgurt.
Die Warnleuchte in der Multifunktionsanzeige
leuchtet bei aktivierter Feststellbremse.

Deutsch 9
5 Batterien / Ladegeräte
ACHTUNG
Verwenden Sie nur die vom Hersteller empfohlenen Batte-
rien und Ladegeräte.
Ersetzen Sie Batterien nur durch den gleichen Batterietyp.
Entnehmen Sie die Batterie bevor Sie das Fahrzeug ent-
sorgen und entsorgen Sie sie unter Beachtung der länder-
spezifischen bzw. örtlichen Vorschriften.
5.1 Symbole Warnhinweise
Beachten Sie beim Umgang mit Batterien folgende Warn-
hinweise:
5.2 Sicherheitshinweise
GEFAHR
Brand- und Explosionsgefahr
Legen Sie keine Werkzeuge oder andere Gegenstände
auf die Batterie.
Vermeiden Sie unbedingt Rauchen und offenes Feuer.
Sorgen Sie beim Laden von Batterien in Räumen für gute
Durchlüftung.
Verwenden Sie ausschließlich von Kärcher freigegebene
Batterien und Ladegeräte (Original Ersatzteile).
몇WARNUNG
Umweltgefährdung durch unsachgemäße Entsorgung
der Batterie
Entsorgen Sie defekte oder verbrauchte Batterien sicher
(Kontaktieren Sie gegebenenfalls ein Entsorgungsunter-
nehmen oder den Kärcher Service).
5.3 Maßnahmen bei unbeabsichtigter
Freisetzung von Batteriesäure
Bei bestimmungsgemäßem Gebrauch und unter Beach-
tung der Gebrauchsanweisung geht von Bleibatterien kei-
ne Gefahr aus.
Beachten Sie jedoch, dass Bleibatterien Schwefelsäure
enthalten, die schwere Verätzungen verursachen können.
1. Verschüttete oder bei undichter Batterie austretende
Säure mit Bindemittel, z.B Sand festsetzen. Nicht in die
Kanalisation, ins Erdreich oder Gewässer gelangen las-
sen.
2. Säure mit Kalk/Soda neutralisieren und unter Beach-
tung der örtlichen Vorschriften entsorgen.
3. Zur Entsorgung der defekten Batterie einen Entsor-
gungsfachbetrieb kontaktieren.
4. Säurespritzer im Auge oder auf der Haut mit viel klarem
Wasser aus- beziehungsweise abspülen.
5. Danach unverzüglich Arzt aufsuchen.
6. Verunreinigte Kleidung mit Wasser auswaschen.
7. Kleidung wechseln.
6 Geräteübersicht
6.1 Ansicht von vorne

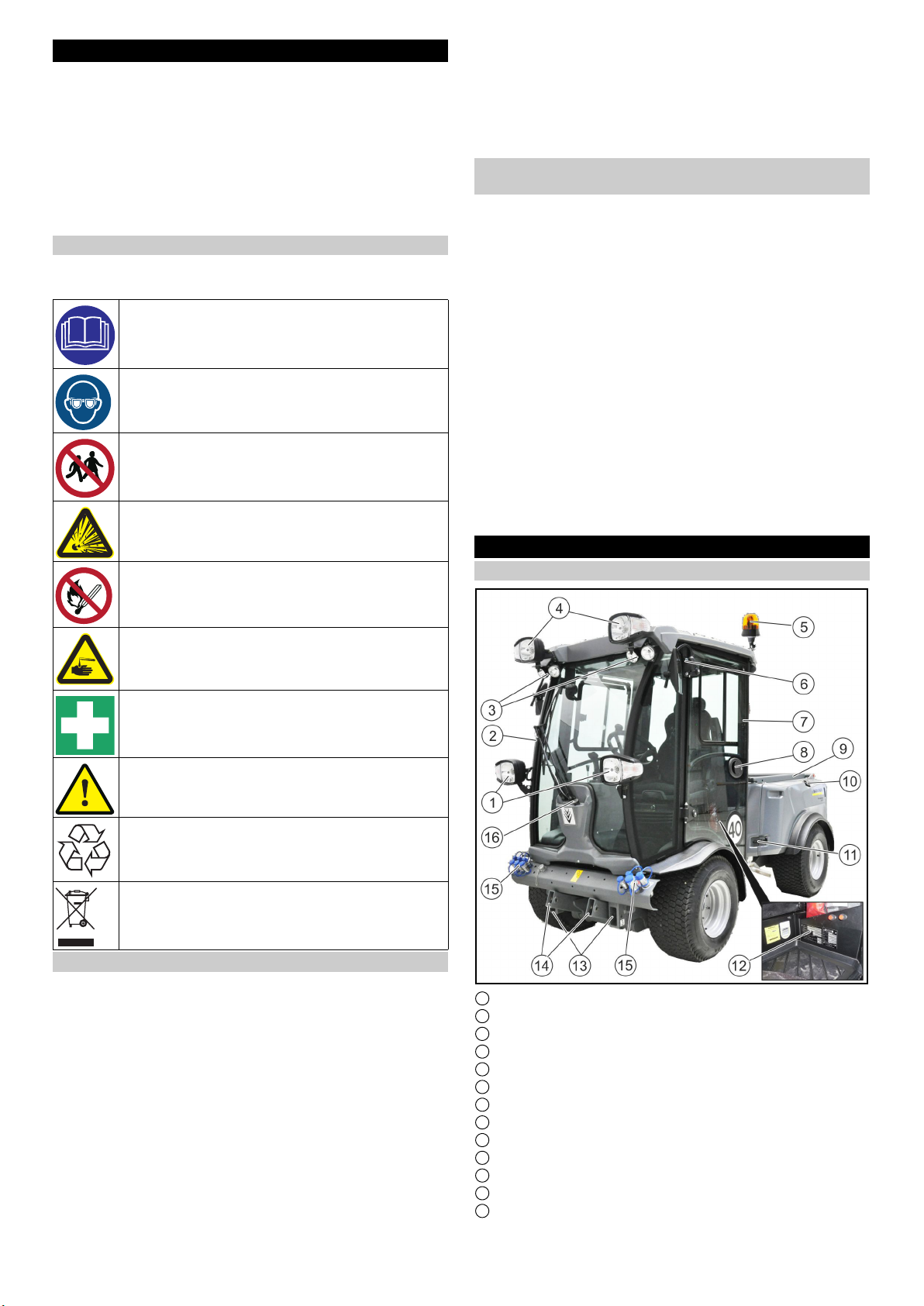

1Frontleuchte mit Blinker
2Scheibenwischer
3Arbeitsbeleuchtung
4Obere Frontleuchte mit Blinker *
5Rundumkennleuchte, abklappbar
6Rückspiegel, einklappbar
7Fahrerkabine
8Fahrertüre, abschließbar
9Kippvorrichtung *
10 Tankverschluss
11 Verriegelung Seitenverkleidung
12 Fabrikschild
13 Aufnahmerahmen für Anbaugeräte
Hinweise in der Gebrauchsanweisung der Bat-
terie und auf der Batterie, sowie in dieser Be-
triebsanleitung beachten.
Augenschutz tragen.
Kinder von Säure und Batterie fernhalten.
Explosionsgefahr
Feuer, Funken, offenes Licht und Rauchen ver-
boten.
Verätzungsgefahr
Erste Hilfe.
Warnhinweis
Entsorgung
Batterie nicht in die Mülltonne werfen.

10 Deutsch
14 Frontkraftheber
15 Hydraulikanschlüsse
16 Wischwasserbehälter
* optional
6.1.1 Frontkraftheber
Am Frontkraftheber können 3-Punkt oder 4-Punkt Aufnah-
men (Option) angebracht werden. An den diesen Aufnah-
men können die Anbaugeräte befestigt werden.
Bestimmte Anbaugeräte können direkt am Frontkraftheber
angebracht werden.
Anbau der Anbaugeräte siehe Kapitel 9.3 Anbaumöglich-
keiten vorne.
6.1.2 Aufnahmerahmen vorne
Bestimmte Anbaugeräte können direkt am Aufnahmerah-
men für Anbaugeräte angebracht werden.
Anbau der Anbaugeräte siehe Kapitel 9.3 Anbaumöglich-
keiten vorne.
6.2 Ansicht seitlich

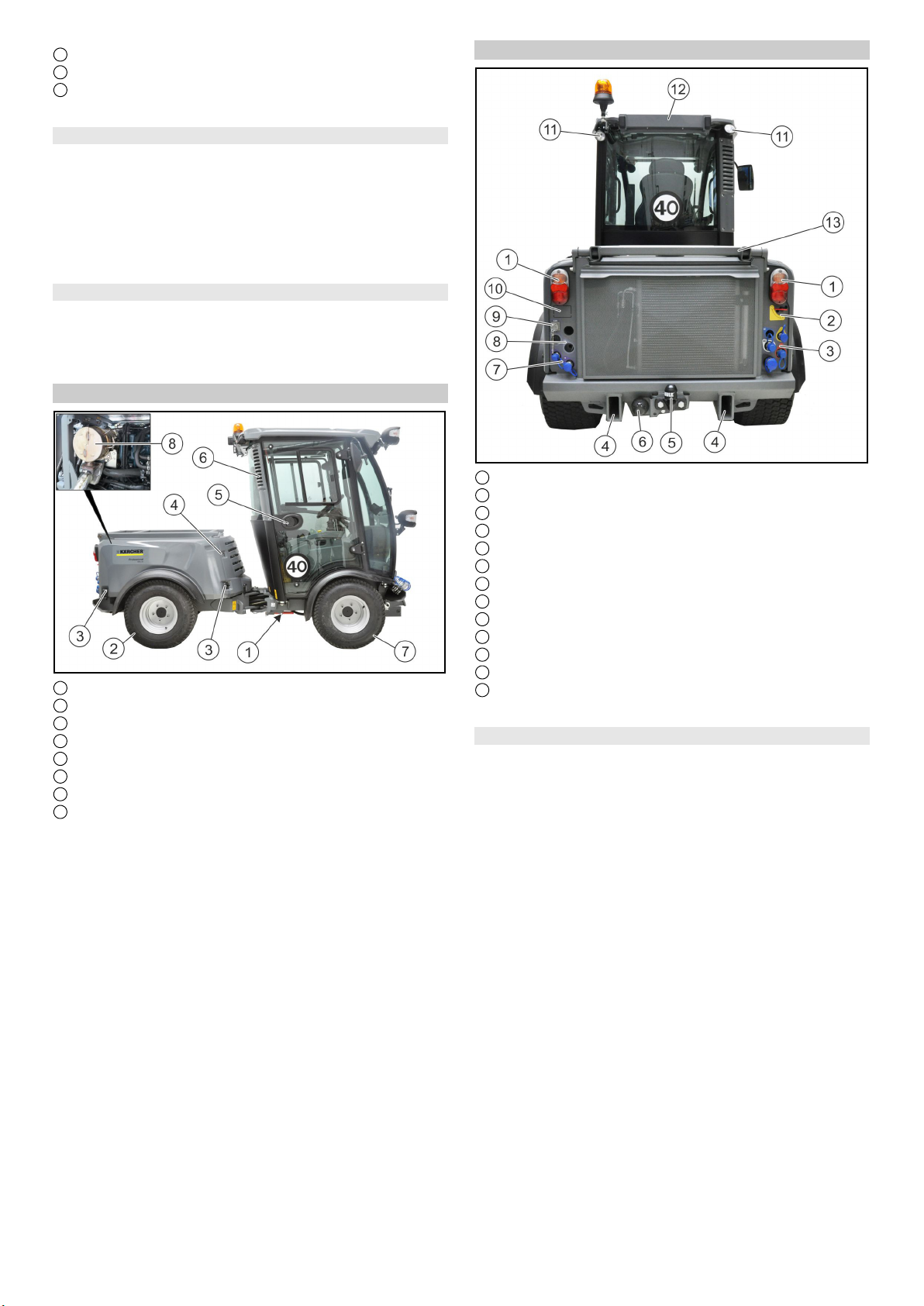

1Transportsicherung Knickgelenk
2Hinterrad
3Verriegelung Seitenabdeckung
4Anzeige Hydraulikölstand
5Kabinentüre, abschließbar
6Staubfilter Fahrerkabine
7Vorderrad
8Diesel-Partikelfilter (nur MIC 70)
6.3 Ansicht hinten
1Rückleuchte mit Blinker
2Hauptschalter
3Hydraulikanschlüsse
4Aufnahmerahmen für Anbaugeräte
5Anhängerkupplung
6Steckdose für Anhänger
7Hydraulikanschlüsse
8Aussparungen, vorbereitet für optionale Anschlüsse
9Elektrischer PTO Anschluss 6-polig *
10 Aussparung, vorbereitet für optionale Rückfahrkamera
11 Arbeitslicht
12 Kennzeichenträger
13 Kippvorrichtung *
* optional
6.3.1 Aufnahmerahmen hinten
Gegengewichte und bestimmte Anbaugeräte können di-
rekt am Aufnahmerahmen für Anbaugeräte angebracht
werden.
Anbau der Anbaugeräte siehe Kapitel 9.5 Anbaumöglich-
keiten hinten.

Deutsch 11
6.4 Hydraulische und elektrische Anschlüsse
Begriffsdefinition Hydraulische PTO
Power Take Off = Hydraulische Kraftabgabe
Begriffsdefinition AUX
Auxilliary = Zusatzsteuerventil
Begriffsdefinition Elektrische PTO
Power Take Off = Elektrische Kraftabgabe

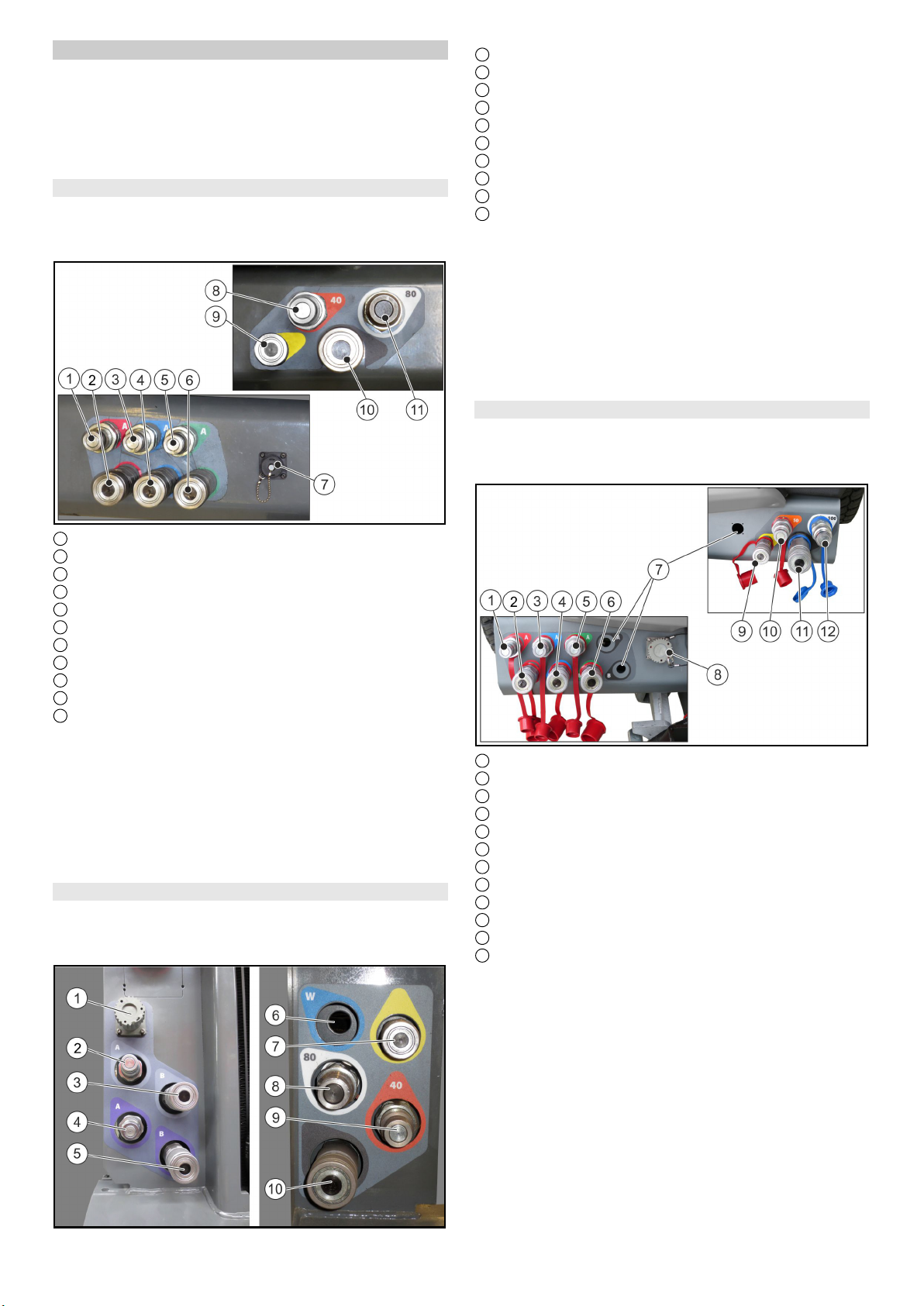

6.4.1 Anschlüsse Frontanbaugerät MIC 50
Hinweis
Wenn Sie einen Anschluss nicht verwenden, bringen Sie
die Staubkappe zum Schutz an.
1AUX 1+ (A - rot)
2AUX 1- (B - rot)
3AUX 2+ (A - blau)
4AUX 2- (B - blau)
5AUX 3+ (A - grün)
6AUX 3- (B - grün)
7Elektrische PTO
8Hydraulische PTO Vorlauf (40 Liter/min)
9Lecköl
10 Hydraulische PTO Rücklauf
11 Hydraulische PTO Vorlauf (80 Liter/min)
Hinweis
Die Hydraulikanschlüsse AUX werden mit dem Joystick
angesteuert.
Hinweis
Die hydraulische PTO wird aktiviert mit dem Wahlschalter
für hydraulische PTO in der Bedienkonsole.
Beschreibung des Wahlschalters siehe Kapitel 6.11.2 Be-
dienkonsole Mitte MIC 50.
6.4.2 Anschlüsse Heckanbaugerät MIC 50
Hinweis
Wenn Sie einen Anschluss nicht verwenden, bringen Sie
die Staubkappe zum Schutz an.
1Elektrische PTO
2AUX + (A - grau)*
3AUX - (B - grau)*
4AUX + (A - violett)
5AUX - (B - violett)
6Aussparung (vorbereitet für optionalen Anschluss)
7Lecköl
8Hydraulische PTO Vorlauf (80 Liter/min)
9Hydraulische PTO Vorlauf (40 Liter/min)
10 Hydraulische PTO Rücklauf
* optional
Hinweis
Die Hydraulikanschlüsse AUX werden mit dem Bedienhe-
bel angesteuert.
Hinweis
Die hydraulische PTO wird aktiviert mit dem Wahlschalter
für hydraulische PTO in der Bedienkonsole.
Beschreibung des Wahlschalters siehe Kapitel 6.11.2 Be-
dienkonsole Mitte MIC 50.
6.4.3 Anschlüsse Frontanbaugerät MIC 70
Hinweis
Wenn Sie einen Anschluss nicht verwenden, bringen Sie
die Staubkappe zum Schutz an.
1AUX 1+ (A - rot)
2AUX 1- (B - rot)
3AUX 2+ (A - blau)
4AUX 2- (B - blau)
5AUX 3+ (A - grün)
6AUX 3- (B - grün)
7Aussparungen (vorbereitet für optionale Anschlüsse)
8Elektrische PTO
9Lecköl
10 Hydraulische PTO Vorlauf (50 Liter/min)
11 Hydraulische PTO Rücklauf
12 Hydraulische PTO Vorlauf (100 Liter/min)
Hinweis
Die Hydraulikanschlüsse AUX werden mit dem Joystick
angesteuert.
Hinweis
Die hydraulische PTO wird aktiviert mit dem Wahlschalter
für hydraulische PTO in der Bedienkonsole.
Beschreibung des Wahlschalters siehe Kapitel 6.11.3 Be-
dienkonsole Mitte MIC 70.

12 Deutsch
6.4.4 Anschlüsse Heckanbaugerät MIC 70
Hinweis
Wenn Sie einen Anschluss nicht verwenden, bringen Sie
die Staubkappe zum Schutz an.
1Elektrische PTO
2Aussparung (vorbereitet für optionalen Anschluss)
3AUX + (A - violett)
4AUX - (B - violett)
5Aussparung (vorbereitet für optionalen Anschluss)
6Lecköl
7Hydraulische PTO Vorlauf (100 Liter/min)
8Hydraulische PTO Vorlauf (50 Liter/min)
9Hydraulische PTO Rücklauf
Hinweis
Die Hydraulikanschlüsse AUX werden mit dem Bedienhe-
bel angesteuert.
Hinweis
Die hydraulische PTO wird aktiviert mit dem Wahlschalter
für hydraulische PTO in der Bedienkonsole.
Beschreibung des Wahlschalters siehe Kapitel 6.11.3 Be-
dienkonsole Mitte MIC 70.
6.5 Hauptschalter
1Hauptschalter
2Batterie getrennt
3Batterie verbunden
Der Hauptschalter unterbricht die elektrische Zuleitung
zum Startermotor.
Wird bei laufendem Motor der Hauptschalter betätigt (Bat-
terie getrennt) geht der Motor aus.
Trennen Sie die Batterie immer bei abgestelltem Fahr-
zeug.
6.6 Fahrerkabine
Die Bedienperson ist in der Fahrerkabine vor Blitzschlägen
geschützt.
Die Fahrerkabine hat einen Überrollschutzaufbau (ROPS),
- dieser verhindert das Weiterrollen nach dem Umkippen.
Die Fahrerkabine hat keinen Schutzaufbau zum Schutz
vor herabfallenden Gegenständen (FOPS).
Die Fahrerkabine hat keinen Schutz vor eindringenden
Gegenständen (OPS).
Nutzen Sie immer den Sicherheitsgurt.
6.6.1 Türen
1Schiebefenster
2Türöffner
3Zündschlüssel
Die Fahrertür befindet sich in Fahrtrichtung links, der Not-
ausstieg rechts.
Der Haltegriff an B-Säule kann als Ein- und Ausstieghilfe
genutzt werden.
Schließen Sie beide Türen nach Abstellen des Fahrzeugs
mit dem Zündschlüssel ab.
6.6.2 Notausstieg
Der Notausstieg befindet sich in Fahrtrichtung rechts.
1Türöffner
Notausstieg durch Ziehen des Türöffners öffnen.
6.6.3 Nothammer
Der Nothammer befindet sich oben rechts hinter dem Not-
ausstieg.

Deutsch 13
1Nothammer

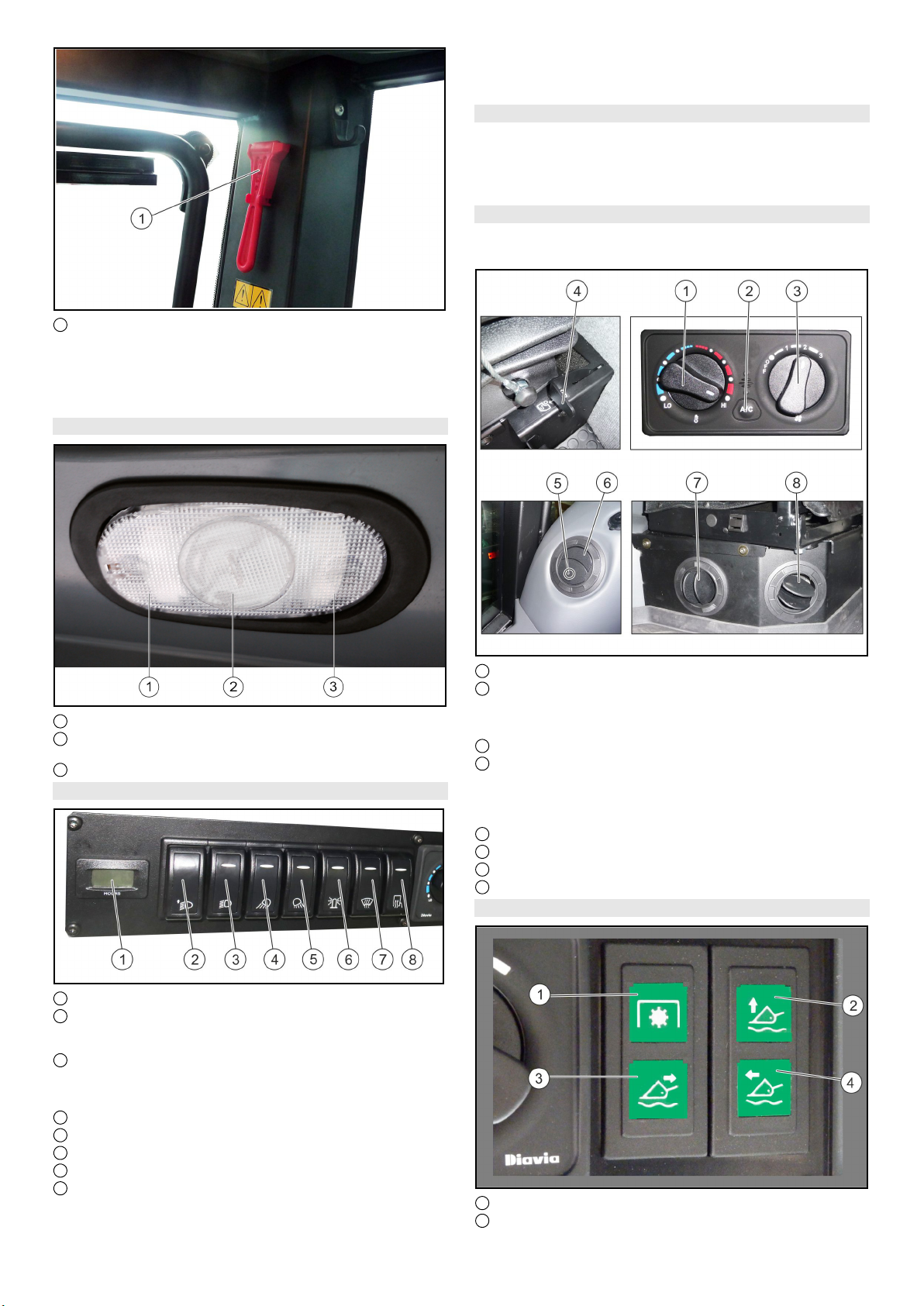

Im Notfall Scheiben mit dem Nothammer zerstören.
Hinweis
Beide Seiten- und die Heckscheibe können eingeschlagen
werden.
6.6.4 Innenbeleuchtung
1Links gedrückt: Beleuchtung eingeschaltet
2Mittenposition: Beleuchtung wird mit dem Öffnen einer
Türe eingeschaltet
3Rechts gedrückt: Beleuchtung ausgeschaltet
6.6.5 Schalterleiste
1Betriebsstundenzähler PTO
2Schalter Beleuchtung oben / unten
Stellung 0: Fahrtlicht unten ein
Stellung 1: Fahrtlicht oben ein
3Schalter Beleuchtung
Stellung 0: Fahrtlicht aus
Stellung 1: Standlicht an
Stellung 2: Fahrtlicht ein
4Schalter Arbeitsscheinwerfer vorne
5Schalter Arbeitsscheinwerfer hinten
6Schalter Rundumleuchte
7Schalter beheizbare Windschutzscheibe (Option)
8Schalter beheizbare Außenspiegel (Option)
Hinweis
Die Anzeigen im Schalter leuchten, wenn die Beleuchtun-
gen eingeschaltet sind.
6.6.6 Radio
Das Radio ist optional erhältlich und befindet sich in der
Deckenkonsole.
Die Bedienung der Bedienungsanleitung des Herstellers
entnehmen.
6.6.7 Heizung, Belüftung, Klimaanlage
Hinweis
Luftstrom zugfrei einstellen.
1Temperaturregler für Heizung
2Schalter Klimaanlage
Hinweis
Schalter ist in allen Versionen vorhanden, die Funktion
Klimaanlage ist optional
3Regler für Lüftergebläse
4Hebel Umluftbetrieb
Hinweis
Umluftbetrieb: Hebel nach vorne
Diese Funktion nur zeitlich begrenzt nutzen, da bei die-
ser Einstellung kein Luftaustausch von außen erfolgt.
5Zum Öffnen der Luftdüse drücken
6Luftdüse Armaturenbrett vorne
7Luftdüse Sitzkonsole vorne
8Luftdüse Sitzkonsole seitlich
6.6.8 Kontrollleuchten Deckenkonsole
1Hydraulische PTO aktiv
2Schwimmstellung Frontkraftheber aktiv

14 Deutsch
Hinweis
Bei MDC Variante nicht belegt
3Schwimmstellung AUX rot aktiv
Hinweis
Bei MDC Variante nicht belegt
4Schwimmstellung AUX blau aktiv
Hinweis
Bei MDC Variante nicht belegt
Nur MIC 70
1Differentialsperre
2Fernlicht
3Verschmutzung Motorluftfilter
4Nicht belegt
5Fahrtlicht (Abblendlicht)
6Blinker

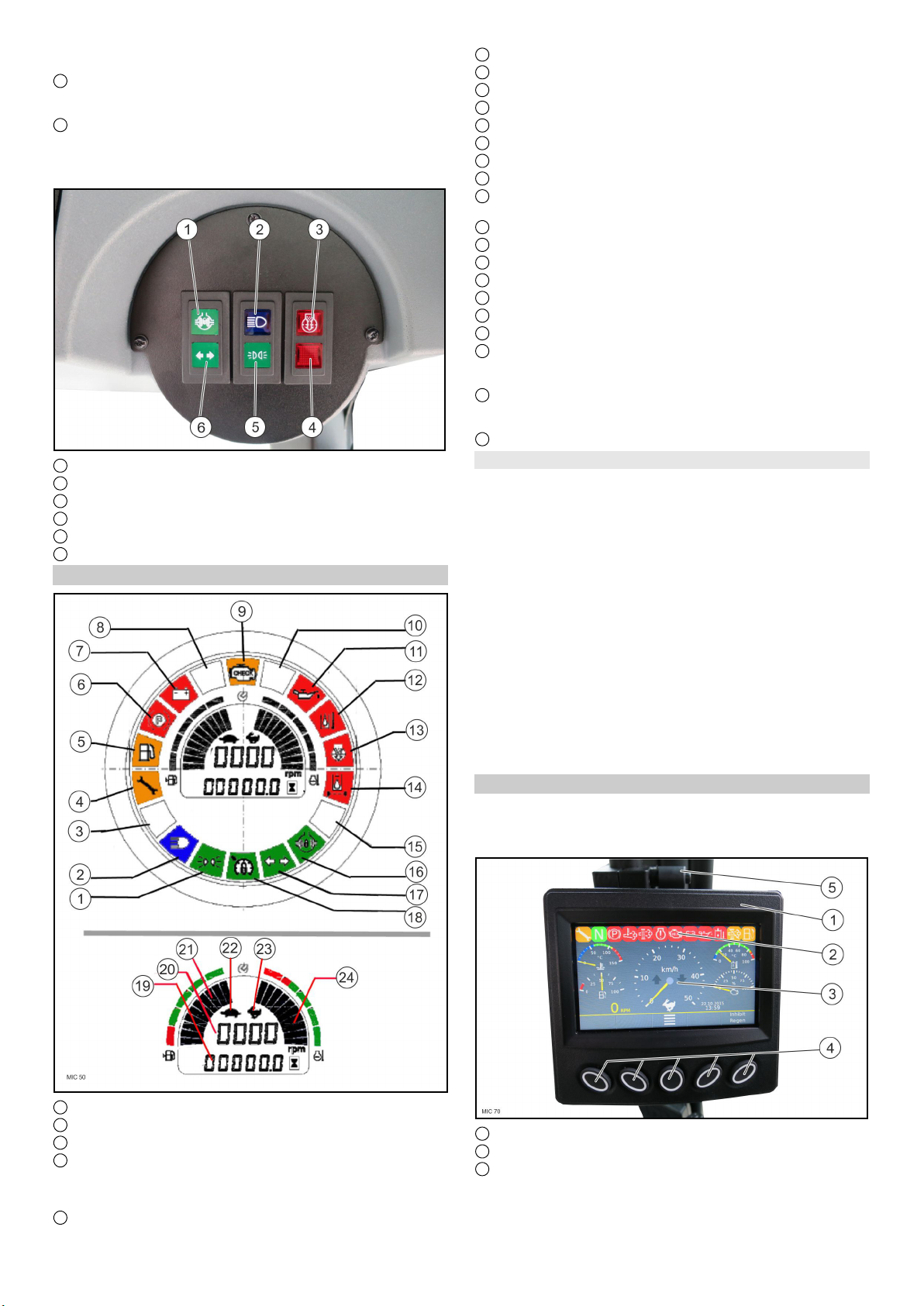

6.7 Multifunktionsanzeige MIC 50
1Kontrollleuchte Standlicht
2Kontrollleuchte Fernlicht
3Nicht belegt
4Serviceanzeige
Hinweis
Leuchtet, wenn die entsprechende Wartung durchge-
führt werden soll
5Warnleuchte Kraftstoffreserve
6Warnleuchte Feststellbremse betätigt
7Warnleuchte Ladekontrolle Batterie
8Nicht belegt
9Warnleuchte Fahrantrieb / Fehlerindikator
10 Nicht belegt
11 Warnleuchte Motoröldruck
12 Warnleuchte Hydrauliköltemperatur (zu niedrig / hoch)
13 Warnleuchte Luftfilter
14 Warnleuchte Hydraulikölfilter Fahrantrieb (Hydrauliköl-
filter verstopft)
15 Nicht belegt
16 Kontrollleuchte Differentialsperre aktiv
17 Kontrollleuchte Blinker
18 Kontrollleuchte Tempomat aktiviert
19 Betriebsstundenzähler
20 Motordrehzahl
21 Tankanzeige
22 Symbol: Schildkröte
Hinweis
Anzeige bei Transportmodus langsam
23 Symbol: Hase
Hinweis
Anzeige bei Transportmodus schnell
24 Kühlmitteltemperatur Motor
6.7.1 Warn- und Kontrollleuchten
몇WARNUNG
Beschädigungsgefahr des Fahrzeugs
Leuchtet eine rote Warnleuchte, müssen Sie sofort Maß-
nahmen zur Behebung des Fehlers ergreifen. Suchen Sie
die nächste Möglichkeit zum gefahrlosen Anhalten außer-
halb des fließenden Verkehrs auf.
ACHTUNG
Leuchtet eine gelbe Warnleuchte auf, müssen Sie mög-
lichst bald Maßnahmen zur Behebung des Fehlers ergrei-
fen.
Hinweis
Grüne und blaue Kontrollleuchten zeigen die momentanen
Aktivitäten des Fahrzeugs an.
1. Die Bedeutung der Warnleuchten die im Falle einer Stö-
rung aufleuchten sind im Kapitel 14 Hilfe bei Störungen
beschrieben.
6.8 Multifunktionsanzeige / Display MIC 70
Die am Display voreingestellte Sprache ist Englisch, die
Sprache kann über das Menü Einstellungen geändert wer-
den, siehe Kapitel 6.8.3 Sprache einstellen MIC 70.
1Multifunktionsanzeige, höhenverstellbar
2Display
3Warn- und Kontrollleuchten

Deutsch 15
Hinweis
Während das System hochfährt leuchten kurzzeitig alle
Warn- und Kontrollleuchten. Dies kann zur genutzt wer-
den, um die Funktion der Leuchten zu prüfen.
4Funktionstasten
5Hebel zur Höhenverstellung
Die Funktionstasten dienen der Navigation, dem Verän-
dern der Einstellungen oder der direkten Anwahl eines Me-
nüs. Die Anzeige erfolgt in der Navigationsanzeige im
Display.
Zum Höhenverstellen der Multifunktionsanzeige, Hebel
öffnen und auf die gewünschte Position einstellen.
6.8.1 Warn- und Kontrollleuchten
몇WARNUNG
Beschädigungsgefahr des Fahrzeugs
Leuchtet eine rote Warnleuchte, müssen Sie sofort Maß-
nahmen zur Behebung des Fehlers ergreifen. Suchen Sie
die nächste Möglichkeit zum gefahrlosen Anhalten außer-
halb des fließenden Verkehrs auf.
ACHTUNG
Leuchtet eine gelbe Warnleuchte auf, müssen Sie mög-
lichst bald Maßnahmen zur Behebung des Fehlers ergrei-
fen.
Hinweis
Grüne und blaue Kontrollleuchten zeigen die momentanen
Aktivitäten des Fahrzeugs an.
1. Die Bedeutung der Warnleuchten die im Falle einer Stö-
rung aufleuchten sind im Kapitel 14 Hilfe bei Störungen
beschrieben.
6.8.2 Displayeinstellungen MIC 70
ACHTUNG
Starten Sie während des Einstellvorgangs nicht den Motor.
Folgende Einstellungen können angewählt bzw. verändert
werden.
1Navigationsanzeige
2Anzeige Uhrzeit und Datum
3Antrieb
4Hydrauliköltemperatur
5Anzeige Transportmodus oder Arbeitsmodus
6Anzeige Fahrtrichtungsvorwahl “Rückwärts”
7Anzeige Fahrgeschwindigkeit
8Anzeige Fahrtrichtungsvorwahl “Vorwärts”
9Warn-/Kontrolllampen
10 Kühlwassertemperatur Motor
11 Füllstand Kraftstofftank
12 Motordrehzahl
ACHTUNG
Der Menüpunkt <Service> ist dem autorisierten Kunden-
dienst vorbehalten.
1Menü
2Anwahl Menüpunkt <Settings>
1. Zündung einschalten.
2. Funktionstaste für Menü drücken und zu <Settings> na-
vigieren.
3. Mit den Funktionstasten der Navigationsanzeige im Me-
nü navigieren.
4. Einstellungen auswählen.
5. <o> drücken: gewählte Einstellung bestätigen.
6. <x> drücken: zurück springen / abbrechen.
7. Um die Uhrzeit einzustellen zu <Time> navigieren.

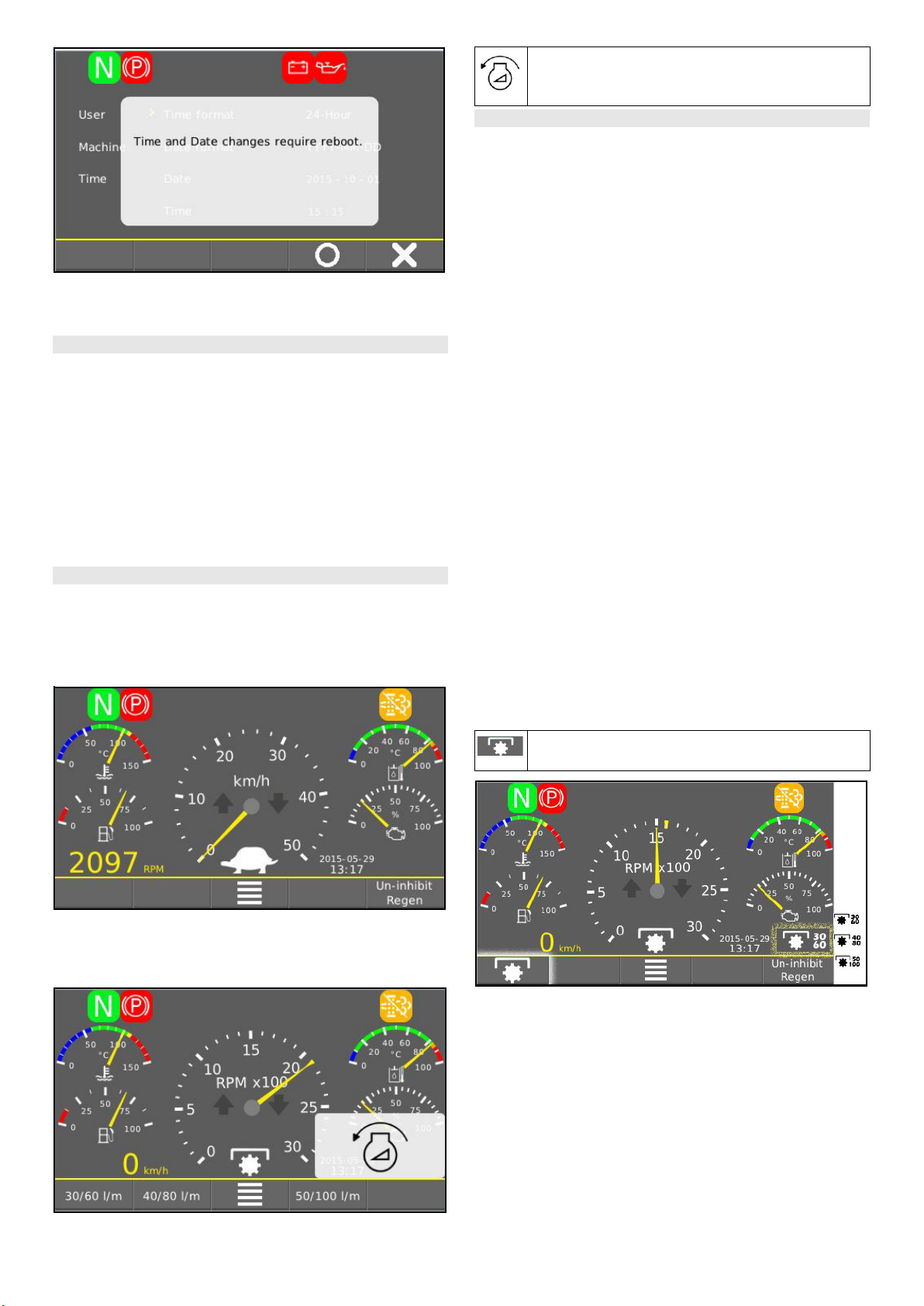

Uhrzeit einstellen
Zum Speichern von Uhrzeit und Datum muss das System
neu gestartet werden.
<Brightness> Displayhelligkeit
<US Standard>
<Metric> kPa
bar
<Regeneration mode> Auto
Inhibit
<Date> Datum und Datumsformat:
YYYY-MM-DD
DD.MM.YYYY
<Time> Zeit und Zeitformat
24 h
12 h
<Language> Sprache
es sind nicht alle Sprachen ver-
fügbar, entsprechende verfügba-
re Sprache auswählen

16 Deutsch
8. <o> drücken, das System wird neu gestartet. Datum
und Uhrzeit werden gespeichert.
9. Zum Abbrechen <x> drücken.
6.8.3 Sprache einstellen MIC 70
1. Zündung einschalten.
2. Funktionstaste für Menü drücken und zu <Settings> na-
vigieren.
3. Bestätigen mit Kreissymbol <o>.
4. Mit Funktionstaste für <Pfeil rechts> auf rechte Ebene
navigieren.
5. Mit Funktionstaste für <Pfeil unten> auf Sprache navi-
gieren.
6. Gewünschte Sprache auswählen.
7. Zündung ausschalten - ausgewählte Sprache ist ge-
speichert.
6.8.4 Einstellungen Arbeitsmodus
Hinweis
Bei der Umschaltung von TRANSPORTMODUS zu AR-
BEITSMODUS (siehe Kapitel8.1 Fahrprogramme (nicht
MDC-Variante)) werden die Einstellungen von Motordreh-
zahl und Geschwindigkeit verändert.
Hinweis
Steht das Potentiometer für Motordrehzahl (siehe Kapi-
tel6.11 Bedienkonsolen) dabei nicht in Endposition (0) er-
scheint eine Anzeige.
Arbeitsmodus
Im ARBEITSMODUS kann zwischen 3 Optionen gewählt
werden. Diese Optionen beeinflussen Motordrehzahl und
Hydraulikleistung.
30/60 l/min
Motordrehzahl ist auf max. 1600 1/min und Hydraulik-
leistung ist auf 30 l/min begrenzt, wenn der Wahlschal-
ter für hydraulische PTO auf 50 l/min steht.
Motordrehzahl ist auf max. 1600 1/min und Hydraulik-
leistung ist auf 60 l/min begrenzt, wenn der Wahlschal-
ter für hydraulische PTO auf 100 l/min steht.
40/80 l/min
Motordrehzahl ist auf max. 2200 1/min und Hydraulik-
leistung ist auf 40 l/min begrenzt, wenn der Wahlschal-
ter für hydraulische PTO auf 50 l/min steht.
Motordrehzahl ist auf max. 2200 1/min und Hydraulik-
leistung ist auf 80 l/min begrenzt, wenn der Wahlschal-
ter für hydraulische PTO auf 100 l/min steht.
50/100 l/min
Maximale Hydraulikleistung und maximale Motordreh-
zahl.
Hinweis
Die gewählte Einstellung wird auch bei Umschaltung zwi-
schen ARBEITSMODUS UND KRIECHMODUS beibehal-
ten.
Bei Umschaltung in den TRANSPORTMODUS wird die
Einstellung zurückgesetzt und der Motor geht auf Leerlauf-
drehzahl.
Nachdem eine Option ausgewählt wurde, erscheint auf
dem Display (rechts unten) die entsprechende Anzeige.
Durch den Wechsel zur Optionsauswahl wird die momen-
tane Drehzahl erhöht bzw. verringert, außer der Motor ist
im Leerlauf.
Abbildung: Ausgewählte maximale Drehzahl = 1600 1/min
und momentane Drehzahl 1500 1/min (Motor läuft)
Die ausgewählte Drehzahl wird als kleiner gelber Pfeil an-
gezeigt. Die Leerlaufdrehzahl ist immer 950 1/min (mini-
male Drehzahl).
Erscheint diese Anzeige, Potentiometer für Motor-
drehzahl auf Endposition (0) gegen den Uhrzei-
gersinn drehen.
Funktionstaste drücken, um zur Optionsauswahl
zurückzukehren.

Deutsch 17
Die gelbe Nadel zeigt die momentane Drehzahl an.
Abbildung: Leerlaufdrehzahl 950 1/min und momentane
Drehzahl = 0 (Motor aus)
6.9 Fußraum mit Pedalen
1Fahrpedal
2Bremspedal
3Pedal Lenkrad-Neigungsverstellung
4Inchpedal
5Behälter Bremsflüssigkeit
MIC 50 MDC-Variante (mechanisch gesteuerter Fahr-
antrieb)
1Fahrpedal vorwärts / rückwärts
2Bremspedal
3Pedal Lenkrad-Neigungsverstellung
4Feststellbremspedal
5Ver- / Entriegelungshebel Feststellbremse
6.9.1 Fahrpedal
ACHTUNG
Beim Loslassen des Fahrpedals wird die Geschwindigkeit
abrupt verzögert, anders als beim PKW.
In der großen Fahrstufe ist die Bremsverzögerungen beim
Loslassen des Fahrpedals deutlich geringer als in der klei-
nen Fahrstufe.
Im Transportmodus ist die Bremsverzögerung beim Los-
lassen des Fahrpedals deutlich geringer als im Arbeitsmo-
dus.
Wird das Fahrpedal gedrückt, erhöht sich die Motordreh-
zahl.
Das Fahrpedal ist gefedert. Wird das Fahrpedal entlastet,
sinkt die Motordrehzahl.
Wird das Fahrpedal losgelassen, verzögert bzw. stoppt der
Hydrostatantrieb das Fahrzeug.
6.9.2 Feststellbremse
Feststellbremse zum Sichern des abgestellten Fahrzeugs.
Hinweis
Wenn im Display die Warnleuchte „Feststellbremse aktiv“
leuchtet, ist die Feststellbremse angezogen.
6.9.3 Bremspedal MIC 50
Das Bremspedal aktiviert das Bremssystem der Vorderrä-
der.
6.9.4 Bremspedal MIC 70
Das Bremspedal aktiviert das Vorder- und Hinterrad
Bremssystem.
6.9.5 Inchpedal
Das Inchpedal reguliert die Geschwindigkeit in ARBEITS-
MODUS und KRIECHMODUS.
Zum Verringern der Fahrgeschwindigkeit das Inchpedal
betätigen.
Hinweis
Das Inchpedal kann zusätzlich als Bremspedal genutzt
werden, dazu Inchpedal ganz durchtreten.
6.10 Multischalter am Lenkrad
1Lenkrad
2Scheibenwischer
Stellung J: Intervallschaltung
Stellung 0: Aus
Stellung I: Normal
Stellung II: Schnell
3Scheibenwaschflüssigkeit
Zur Betätigung drücken
4Hupe
Zur Betätigung drücken
5Blinken rechts
6Blinken links

18 Deutsch
6.11 Bedienkonsolen

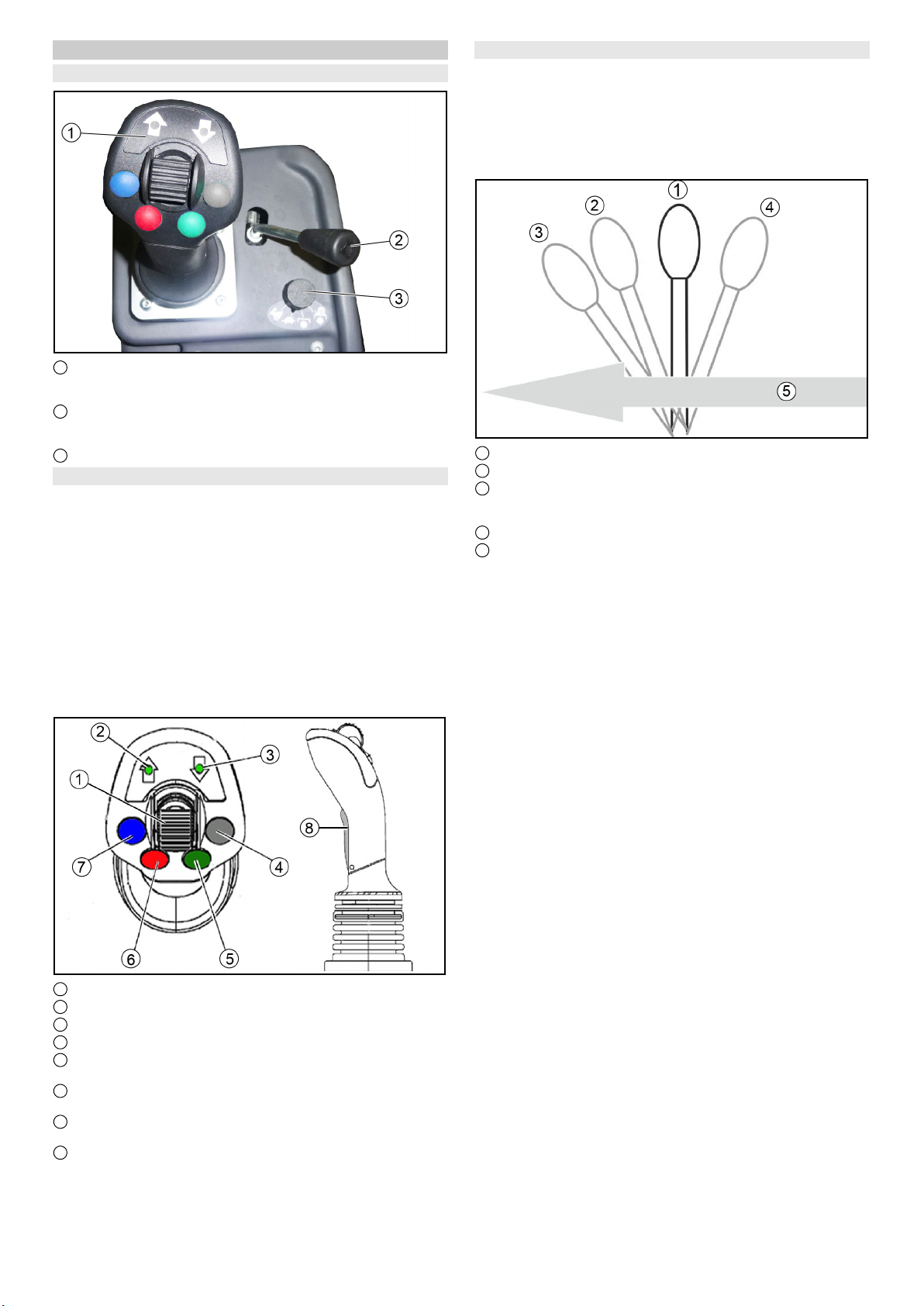

6.11.1Bedienkonsole vorne MIC 50 / MIC 70
1Joystick
Mit dem Joystick werden alle vorderen Anbaugeräte ge-
steuert.
2Bedienhebel
Mit dem Bedienhebel werden die hinteren Anbaugeräte
gesteuert.
3Vorwahl Fahrprogramme
Joystick
Mit dem Joystick werden alle vorderen Anbaugeräte ge-
steuert.
Der Joystick kann in X-Richtung und in Y-Richtung bewegt
werden.
Bewegungen in X-Richtung (links und rechts) steuern
die angeschlossenen Anbaugeräte.
Bewegungen in Y-Richtung (vorne und hinten) heben
oder senken den Frontgeräteträger an dem das Anbau-
gerät befestigt ist.
Zum Aktivieren / Deaktivieren der Schwimmstellung
(AUX rot oder blau) die entsprechende Taste auf dem
Joystick drücken.
1Fahrtrichtungswahlschalter
2Anzeige Fahrtrichtungsvorwahl „vorwärts“
3Anzeige Fahrtrichtungsvorwahl „rückwärts“
4Nicht belegt
5Doppeltwirkender Hydraulikanschluss
AUX grün
6Doppeltwirkender Hydraulikanschluss
Schwimmstellung AUX rot
7Doppeltwirkender Hydraulikanschluss
Schwimmstellung AUX blau
8AUX blau
Bedienhebel
Je nach Aktivierung des Umschalters „AUX Hinten/Anbau-
rahmen mit Kippvorrichtung“ wird der Bedienhebel einge-
setzt für:
Steuerung der hinteren Anbaugeräte
Anheben und Senken des Anbaurahmens mit Kippvor-
richtung
1Neutralstellung
2Absenken und niederdrücken, Hebel rastet nicht ein
3Abgesenkt in Schwimmstellung, Hebel rastet ein
Hinweis
Anbaugerät folgt dem Boden (z.B. Besen)
4Anheben, Hebel rastet nicht ein
5Fahrtrichtung Vorwärts

Deutsch 19
Bedienhebel MDC-Variante
Mit den Bedienhebeln werden die vorderen und hinteren
Anbaugeräte gesteuert.
1Bedienhebel für Frontkraftheber
2Bedienhebel für AUX rot / blau
3Bedienhebel für AUX grün / grau / violett
6.11.2Bedienkonsole Mitte MIC 50
1PTO ein/aus
Stellung 1: PTO einschalten
Schwarzen Knopf drücken und Taster ziehen
PTO ein/aus
Stellung 0: PTO ausschalten
Taster nach unten drücken
2Wahlschalter für hydraulische PTO
3Tempomat
4Differentialsperre
5Elektrische PTO vorne
6Elektrische PTO hinten
7Umschaltung doppeltwirkende Steuerhydraulik AUX
„Hinten / Anbaurahmen mit Kippfunktion“
8Hauptschalter Schwimmstellung
9Dumpventil (Schnellabsenkung für AUX hinten)
10 Schalter Anbaugeräteentlastung (optional)
Hinweis
Dieser Schalter ist sowohl für die Schwingungsdämp-
fung als auch für die Anbaugeräteentlastung zuständig
(beide Optionen gleichzeitig funktionieren nicht)
11 Verriegelungsfreigabe der Schaufel oder Gabel beim
optionalen Anbaugerät Frontlader
12 Schalter Schwimmstellung überbrücken (PTO nutzbar
ohne Schwimmstellung)
ACHTUNG
Nur mit Anbaugeräten benutzen die diese Funktion benö-
tigen!
13 Warnblinkschalter
14 Handgashebel - Vorwahl der Motordrehzahl
15 Schalter 2: Umschalter AUX grün auf grau oder violett
(nur MDC-Variante)
16 Schalter 1: Umschaltung AUX rot auf blau (nur MDC-
Variante)
Wahlschalter für hydraulische PTO
1Hydraulische PTO (80 l/min, vorne) aktiviert
2Hydraulische PTO (40 l/min, vorne) aktiviert
3Hydraulische PTO (40 l/min, vorne) und (40 l/min, hin-
ten) aktiviert
4Hydraulische PTO (40 l/min, hinten) aktiviert
5Hydraulische PTO (80 l/min, hinten) aktiviert
Mit dem Wahlschalter wird der entsprechende Anschluss
der hydraulischen PTO vorne und hinten aktiv geschaltet.
6.11.3Bedienkonsole Mitte MIC 70
1PTO ein/aus
Stellung 1: PTO einschalten

20 Deutsch
Schwarzen Knopf drücken und Taster ziehen
PTO ein/aus
Stellung 0: PTO ausschalten
Taster nach unten drücken
2Wahlschalter für hydraulische PTO
3Tempomat
4Differentialsperre
5Elektrische PTO vorne
6Elektrische PTO hinten
7Umschaltung Doppeltwirkende Steuerhydraulik AUX
„Hinten / Anbaurahmen mit Kippfunktion“
8Hauptschalter Schwimmstellung
9Dumpventil (Schnellabsenkung für AUX hinten)
10 Schalter Anbaugeräteentlastung (optional)
Hinweis
Dieser Schalter ist sowohl für die Schwingungsdämp-
fung als auch für die Anbaugeräteentlastung zuständig
(beide Optionen gleichzeitig funktionieren nicht)
11 Verriegelungsfreigabe der Schaufel oder Gabel beim
optionalen Anbaugerät Frontlader
12 Schalter Schwimmstellung überbrücken (PTO nutzbar
ohne Schwimmstellung)
ACHTUNG
Nur mit Anbaugeräten benutzen die diese Funktion benö-
tigen!
13 Warnblinkschalter
14 Potentiometer - Motordrehzahl
Wahlschalter für hydraulische PTO
1Hydraulische PTO (100 l/min, vorne) aktiviert
2Hydraulische PTO (50 l/min, vorne) aktiviert
3Hydraulische PTO (50 l/min, vorne) und (50 l/min, hin-
ten) aktiviert
4Hydraulische PTO (50 l/min, hinten) aktiviert
5Hydraulische PTO (100 l/min, hinten) aktiviert
Mit dem Wahlschalter wird der entsprechende Anschluss
der hydraulischen PTO vorne und hinten aktiv geschaltet.
6.11.4Bedienkonsole Hinten MIC 50
1Drehknopf Senkgeschwindigkeit Frontkraftheber
2Drehknopf Anbaugeräteentlastung (optional)
3Zündschloss
4Zusatzsteckdose 12 V
Zündschloss
1Motor aus
2Zündung ein
3Vorglühen
4Motor starten
6.11.5Bedienkonsole Hinten MIC 70
1Drehknopf Senkgeschwindigkeit Frontkraftheber
2Drehknopf Anbaugeräteentlastung
3Zündschloss
4Zusatzsteckdose 12 V
Zündschloss
1Motor aus
2Zündung ein
3Motor starten
