Kärcher IV 100/40 User manual

Register and win!
www.kaercher.com
IV 100/40
IV 100/55
IV 100/75
59617480 01/10
Deutsch 3
English 13
Français 22
Italiano 32
Nederlands 42
Español 52
Português 62
Dansk 72
Norsk 81
Svenska 90
Suomi 99
Ελληνικά 108
Türkçe 118
Русский 128
Magyar 138
Čeština 147
Slovenščina 156
Polski 165
Româneşte 175
Slovenčina 185
Hrvatski 195
Srpski 204
Български 213
Eesti 223
Latviešu 232
Lietuviškai 241
Українська 250

2

– 1
Lesen Sie vor der ersten Benut-
zung Ihres Gerätes diese Origi-
nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge-
brauch oder für Nachbesitzer auf.
Vor erster Inbetriebnahme Sicherheitshin-
weise Nr. 5.956-249 unbedingt lesen!
Bei Nichtbeachtung der Betriebsanleitung
und der Sicherheitshinweise können Schä-
den am Gerät und Gefahren für den Bedie-
ner und andere Personen entstehen.
Bei Transportschaden sofort Händler infor-
mieren.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen fin-
den Sie unter:
http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm
Gefahr
Für eine unmittelbar drohende Gefahr, die
zu schweren Körperverletzungen oder zum
Tod führt.
몇Warnung
Für eine möglicherweise gefährliche Situa-
tion, die zu schweren Körperverletzungen
oder zum Tod führen könnte.
Vorsicht
Für eine möglicherweise gefährliche Situa-
tion, die zu leichten Verletzungen oder zu
Sachschäden führen kann.
In jedem Land gelten die von unserer zu-
ständigen Vertriebsgesellschaft herausge-
gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so-
fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih-
ren Händler oder die nächste autorisierte
Kundendienststelle.
Inhaltsverzeichnis
Umweltschutz DE - 1
Symbole in der Betriebsan-
leitung
DE - 1
Garantie DE - 1
Bestimmungsgemäße Ver-
wendung
DE - 2
Geräteelemente DE - 2
Sicherheitshinweise DE - 4
Inbetriebnahme DE - 4
Bedienung DE - 4
Außerbetriebnahme DE - 5
Transport DE - 6
Lagerung des Gerätes DE - 6
Pflege und Wartung DE - 6
Hilfe bei Störungen DE - 7
Zubehör und Ersatzteile DE - 8
Technische Daten DE - 9
CE-Erklärung DE - 10
Umweltschutz
Die Verpackungsmaterialien
sind recyclebar. Bitte werfen Sie
die Verpackungen nicht in den
Hausmüll, sondern führen Sie
diese einer Wiederverwertung
zu.
Altgeräte enthalten wertvolle re-
cyclingfähige Materialien, die ei-
ner Verwertung zugeführt
werden sollten. Batterien, Öl und
ähnliche Stoffe dürfen nicht in
die Umwelt gelangen. Bitte ent-
sorgen Sie Altgeräte deshalb
über geeignete Sammelsyste-
me.
Symbole in der Betriebsanlei-
tung
Garantie
3DE

– 2
Dieses Gerät ist nicht zur Aufnahme
gefährlichen Staubs geeignet.
Dieses Gerät ist für den industriellen
Gebrauch geeignet.
Zum Nasssaugen muss der serienmäßige
Sauggutbehälter gegen den als Zubehör
erhältlichen „Behälter für Nass- und
Trockensaugen“ ersetzt werden.
Jeglicher anderer Gebrauch wird als
unsachgemäß angesehen.

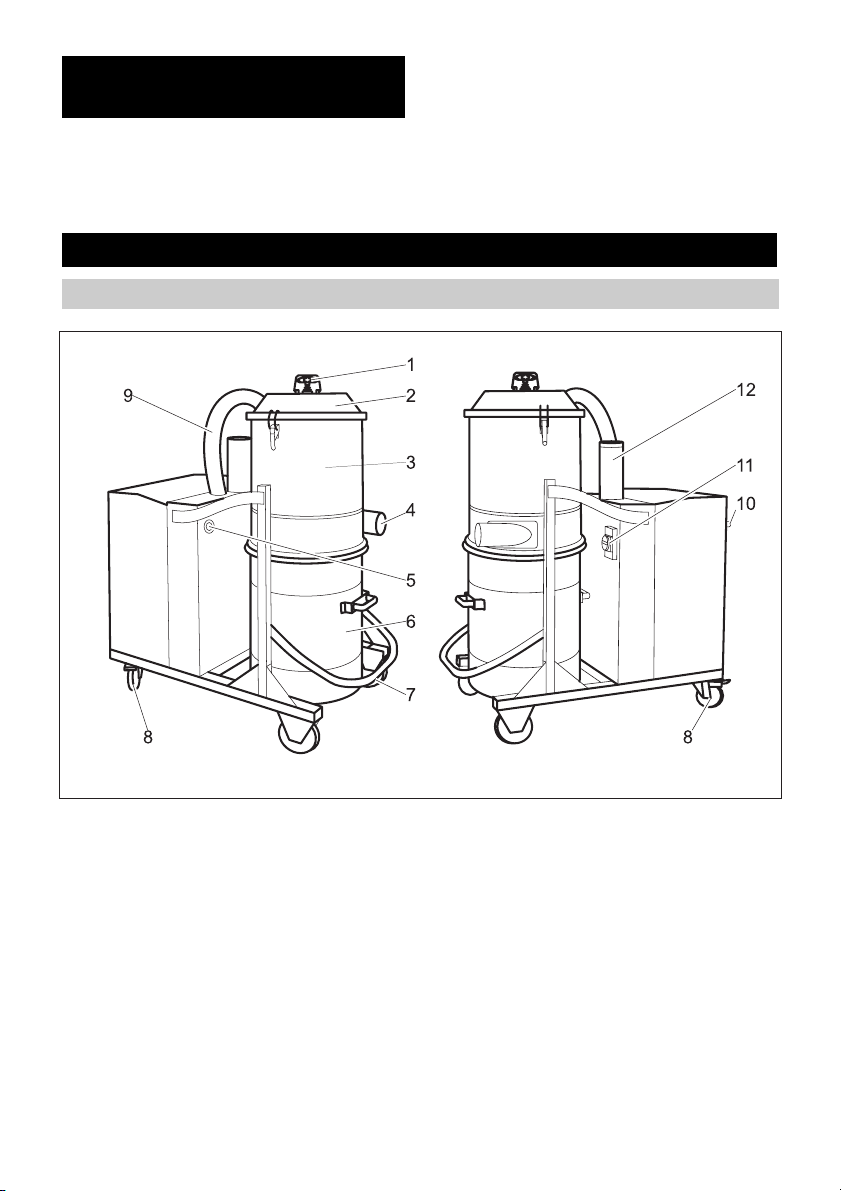

1 Griff Filterreinigung
2 Deckel Filterkammer
3 Filterkammer
4 Anschlussstutzen für Zubehör
5 Manometer
6 Sauggutbehälter
7 Hebel für Entriegelung Sauggutbehälter
8 Lenkrollen mit Feststellbremse
9 Schlauch zur Saugturbine
10 Schiebegriff
11 Ein-/Aus Schalter
12 Schalldämpfer
Bestimmungsgemäße Ver-
wendung
Geräteelemente
Bedienelemente IV 100/40, IV 100/55
4 DE

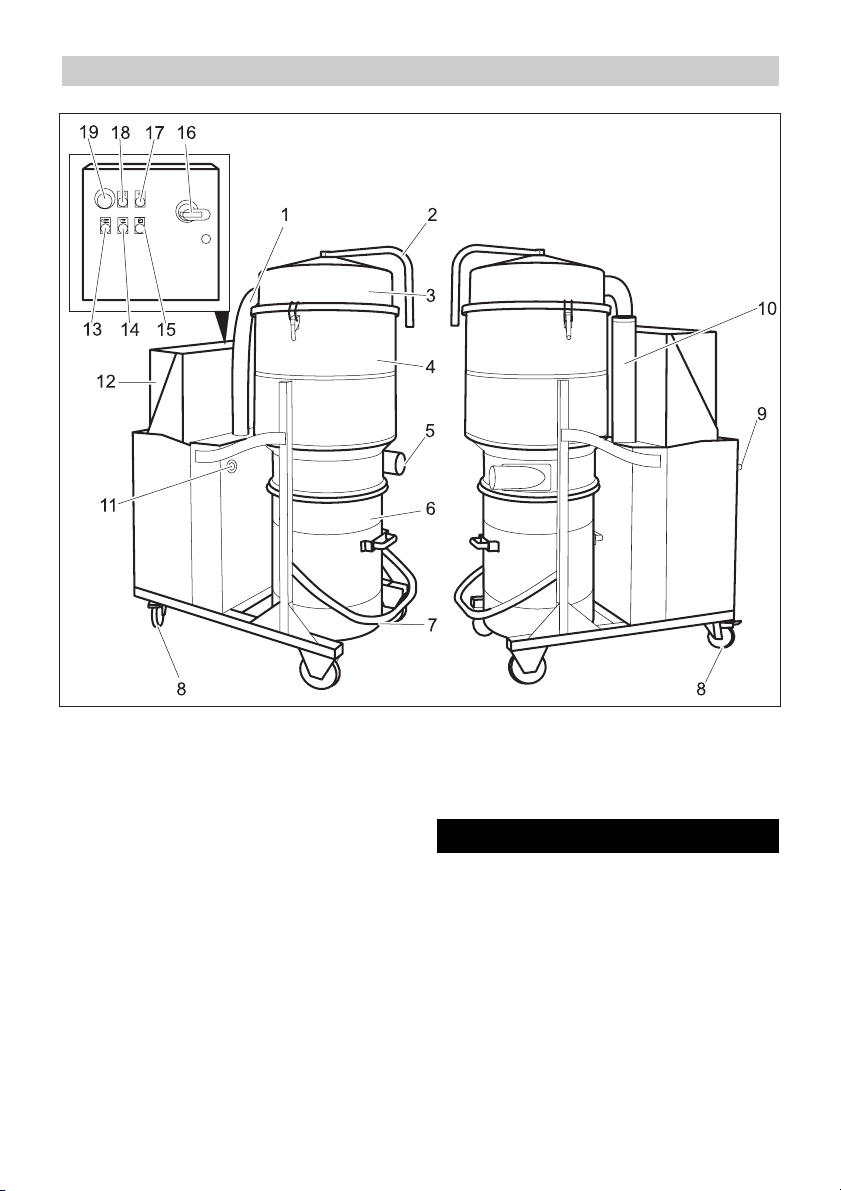

– 3
1 Schlauch zur Saugturbine
2 Griff Filterreinigung
3 Deckel Filterkammer
4 Filterkammer
5 Anschlussstutzen für Zubehör
6 Sauggutbehälter
7 Hebel für Entriegelung Sauggutbehälter
8 Lenkrollen mit Feststellbremse
9 Schiebegriff
10 Schalldämpfer
11 Manometer
12 Schaltschrank
13 Taster „Gerät ausschalten“
14 Leuchttaster „Gerät einschalten“
15 Kontrollleuchte Motorstörung
16 Ein-/Aus Schalter
17 Kontrollleuchte „Netzspannung“
18 Kontrollleuchte „Not-Aus-Taster betätigt“
19 Not-Aus-Taster
Bedienelemente IV 100/75
5DE

– 4
몇Warnung
Dieses Gerät ist nicht zur Aufnahme ge-
fährlichen Staubs geeignet.
Dieses Gerät darf nicht im Freien unter
nassen Bedingungen verwendet oder
aufbewahrt werden.

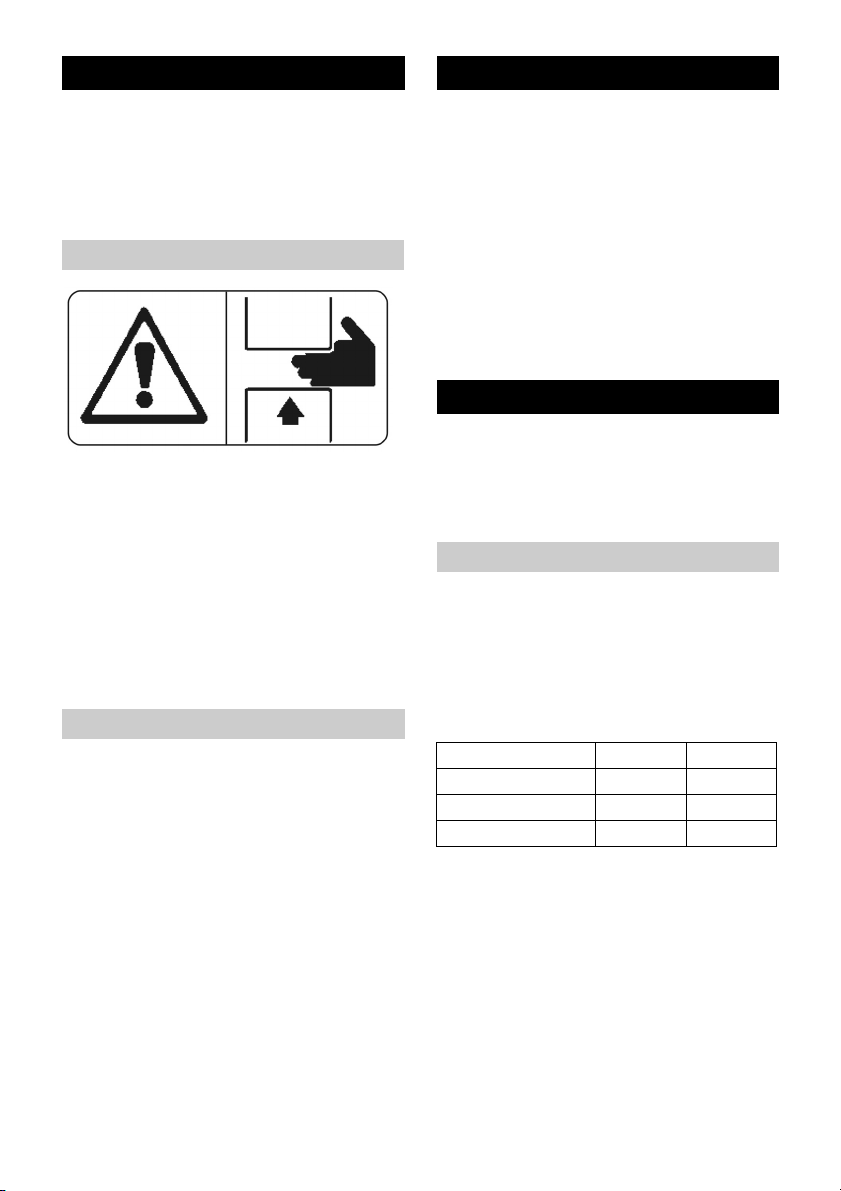

몇Achtung
Quetschgefahr beim Einsetzen und Ver-
riegeln des Sauggutbehälters
Während der Verriegelung keinesfalls die
Hände zwischen Sauggutbehälter und
Sauger halten oder in die Nähe der Füh-
rungsbolzen hineinstecken.
Den Sauggutbehälter durch Betätigung des
entsprechenden Hebels mit beiden Hän-
den verriegeln!
Gerät bei Beendigung der Arbeit ausschal-
ten und Netzstecker ziehen.
Sicherheitsbestimmungen für die auf-
zusaugenden Materialien beachten. In
sachgemäßem/unsachgemäßem Be-
trieb können Teile (z.B. Ausblasöff-
nung) des Industriestaubsaugers bis zu
95°C annehmen.
Im Notfall (z.B. beim Einsaugen brennbarer
Materialien, bei Kurzschluss oder anderen
elektrischen Fehlern) Gerät ausschalten
und Netzstecker ziehen.
Î
Das Gerät in Arbeitsposition bringen,
wenn nötig mit Feststellbremsen sichern.
ÎSaugschlauch in den Saugschlauchan-
schluss einstecken.
ÎGewünschtes Zubehör auf den Saug-
schlauch aufstecken.
ÎSicherstellen, dass der Sauggutbehäl-
ter ordnungsgemäß eingesetzt ist.
몇Warnung
Die maximal zulässige Netzimpedanz am
elektrischen Anschlusspunkt (sieheTechni-
sche Daten) darf nicht überschritten werden.
ÎGerätestecker in Netzsteckdose
einstecken.
ÎEin-/Aus Schalter auf „1“ drehen.
ÎBei IV 100/75 Taster „Gerät einschalten
drücken.
An der Frontseite des Gerätes ist ein Mano-
meter vorhanden, das den Saugunterdruck
innerhalb des Gerätes anzeigt. Sinkt der
Saugunterdruck unter den in der unten ste-
henden Tabelle angegebenen Wert, muss
das Gerät ausgeschaltet und der Filter ge-
reinigt werden.
Î
Gerät am EIN/AUS-Schalter ausschalten.
ÎSicherungsbügel Filterabreinigung zur
Seite schwenken.
ÎGriff Filterabreinigung mehrmals kräftig
auf- und abbewegen.
ÎSicherungsbügel Filterabreinigung
senkrecht stellen.
Sicherheitshinweise
Symbole auf dem Gerät
Sicherheitsvorschriften
Im Notfall
Inbetriebnahme
Bedienung
Filter reinigen
NW 50 NW 60
IV 100/40 13,0 kPa 12,0 kPa
IV 100/55 19,5 kPa 15,5 kPa
IV 100/75 25,5 kPa 20,5 kPa
IV 100/40, IV 100/55
6 DE

– 5
ÎTaster „Gerät ausschalten“ drücken.
ÎHebel Filterreinigung mehrmals hin-
und herbewegen.
Bringt diese Reinigung keine Verbesserung,
kann der Filter entnommen und gewaschen
oder ersetzt werden (siehe Kapitel „Filter
wechseln“).
Vorsicht
Beim Wechsel von Nass- auf Trocken-
saugen beachten:
Saugen von trockenem Staub bei nassem
Filterelement setzt den Filter zu und kann
ihn unbrauchbar machen.
Î
Nassen Filter vor Benutzung gut trocknen
oder durch trockenen ersetzen.
Î Bei Bedarf Filter wechseln, wird unter
Punkt "Pflege und Wartung" beschrieben.
Hinweis
Zum Nasssaugen muss der serienmäßige
Sauggutbehälter gegen den als Zubehör
erhältlichen „Behälter für Nass- und Tro-
ckensaugen“ ersetzt werden.
Der im Behälter für Nass- und Trockensau-
gen vorhandene Schwimmer unterbricht
den Saugstrom, wenn der maximale Füll-
stand erreicht ist.
Wird der Saugstrom durch den Schwimmer
unterbrochen:
ÎIV 100/40 oder IV 100/55 am EIN/AUS-
Schalter ausschalten.
Bei IV 100/75 Taster „Gerät ausschalten“
drücken.
ÎFlüssigkeit durch Öffnen des Ablass-
ventils am Behälterboden ablassen.
Î
Bei IV 100/75 Taster „Gerät ausschalten“
drücken.
Î Gerät am EIN/AUS-Schalter ausschalten.
ÎZubehör abmontieren und bei Bedarf
mit Wasser ausspülen und trocknen.
ÎSauggutbehälter entleeren (siehe Kapi-
tel „Sauggutbehälter entleeren“).
ÎGerät innen und außen durch Absau-
gen und Abwischen reinigen.
Hinweis
Der Sauggutbehälter muss entleert werden,
wenn er bis ca. 3 cm unter dem oberen Rand
gefüllt ist.
Î Gerät ausschalten und mittels der Fest-
stellbremsen an den Lenkrollen sichern.
ÎSauggutbehälter an der Entriegelung
nach oben öffnen (siehe Grafik).
ÎDen Sauggutbehälter aus dem Gerät
an dem hierfür vorgesehenen Griff
herausziehen.
ÎDen Sauggutbehälter entleeren und in
umgekehrter Reihenfolge wieder in das
Gerät einsetzen.
Zur staubfreien Entleerung des Gerätes
kann in den Sauggutbehälter ein Staub-
sammelbeutel eingelegt werden:
ÎStaubsammelbeutel in den Behälter
einsetzen sorgfältig an die Behälter-
wand anlegen.
ÎBeutelrand über den Rand des Saug-
gutbehälters nach außen stülpen.
ÎSauggutbehälter in das Gerät einset-
zen.
ÎNach Betriebsende Staubsammelbeu-
tel verschließen und aus dem Sauggut-
behälter herausnehmen.
Î Staubsammelbeutel samt Inhalt gemäß
den geltenden gesetzlichen Vorschriften
entsorgen.
IV 100/75
Trockensaugen
Nasssaugen (Option)
Außerbetriebnahme
Sauggutbehälter entleeren
Staubsammelbeutel
7DE

– 6
Vorsicht
Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes beim Transport be-
achten.
Beim Transport in Fahrzeugen Gerät nach
den jeweils gültigen Richtlinien gegen Rut-
schen und Kippen sichern.
Vorsicht
Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes bei Lagerung beach-
ten.
Dieses Gerät darf nur in Innenräumen gela-
gert werden.
몇Warnung
Bei Arbeiten am Sauger immer zuerst den
Netzstecker ziehen.
ÎDas Gerät am EIN/AUS-Schalter aus-
schalten und vom Netz trennen.
ÎSchlauch zur Saugturbine am unteren
Ende lösen und abziehen.

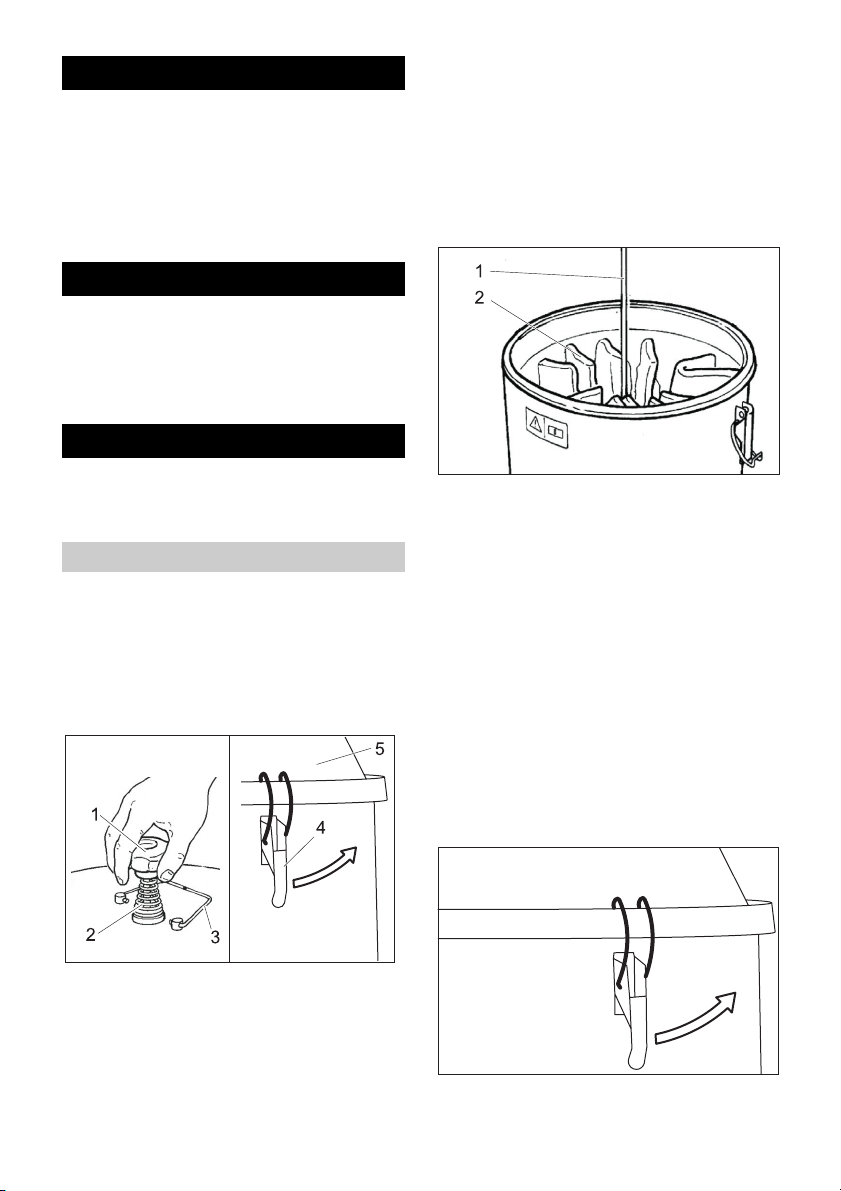

1 Griff Filterreinigung
2 Feder
3 Sicherungsbügel Filterabreinigung
4 Verschluss
5 Deckel Filterkammer
ÎSicherungsbügel Filterabreinigung zur
Seite schwenken.
ÎGriff Filterreinigung abschrauben.
ÎFeder abnehmen.
ÎMutter unterhalb der Feder abschrau-
ben (Gabelschlüssel Schüsselweite 27
mm erforderlich).
ÎVerschlüsse öffnen.
ÎDeckel Filterkammer abnehmen.
1Gestell
2Filter
ÎKnoten der Bänder am Filter öffnen und
Gestell abnehmen.
ÎFilter herausnehmen.
ÎDen neuen Filter in umgekehrter Rei-
henfolge einsetzen und sichern.
ÎTaster „Gerät ausschalten“ drücken.
ÎDas Gerät am EIN/AUS-Schalter aus-
schalten und vom Netz trennen.
ÎSchlauch zur Saugturbine am unteren
Ende lösen und abziehen.
ÎVerschlüsse öffnen.
ÎDeckel Filterkammer abnehmen.
Transport
Lagerung des Gerätes
Pflege und Wartung
Filter wechseln/ersetzen
IV 100/40, IV 100/55
IV 100/75
8 DE

– 7
1 Rändelschraube
ÎBeide Rändelschrauben herausdrehen
und Filter aus dem Gerät nehmen.
ÎDen neuen Filter in umgekehrter Rei-
henfolge einsetzen und sichern.
Motor (Saugturbine) läuft nicht an
Keine elektrische Spannung.
ÎSicherung, Kabel, Stecker und Steck-
dose überprüfen.
Motorschutzschalter hat ausgelöst.
ÎSchalter zurückstellen.
Kein Saugbetrieb, Luftstrom tritt aus
Saugschlauch aus
ÎFalsche Drehrichtung der Saugturbine,
Pole am Stecker tauschen.
Saugkraft lässt allmählich nach
Filter, Düse, Saugschlauch oder Saugrohr
verstopft.
ÎÜberprüfen, Zubehör reinigen. Evtl. Fil-
ter austauschen.
Staubaustritt beim Saugen
Filter nicht richtig befestigt oder defekt.
ÎFiltersitz überprüfen bzw. austauschen.
Manometer zeigt einen nicht ordnungs-
gemäßen Druck an
Filter verstopft.
ÎGerät ausschalten, Filter reinigen oder
neuen Filter einsetzen.
몇Warnung
Alle Prüfungen und Arbeiten an elektri-
schen Teilen vom Fachmann ausführen
lassen. Bei weiterführenden Störungen bit-
te den Kärcher-Kundendienst einschalten.
1 Kontrollleuchte „Not-Aus-Taster betä-
tigt“
Leuchtet bei gedrücktem Not-Aus-Tas-
ter.
Not-Aus-Taster durch Drehen entrie-
geln.
2 Not-Aus-Taster
3 Kontrollleuchte „Netzspannung“
Leuchtet bei eingestecktem Netzste-
cker und anliegender Netzspannung.
4 Kontrollleuchte Motorstörung
Leuchtet wenn der Motorschutzschalter
durch erhöhte Stromaufnahme oder
Überhitzung ausgelöst hat.
Ein-/Aus Schalter auf 0 drehen, ca. 10
Minuten warten, Ein-/Aus Schalter auf 1
drehen.
Hilfe bei Störungen
Störungsanzeige IV 100/75
9DE

– 8
–Es dürfen nur Zubehör und Ersatzteile
verwendet werden, die vom Hersteller
freigegeben sind. Original-Zubehör und
Original-Ersatzteile bieten die Gewähr
dafür, dass das Gerät sicher und stö-
rungsfrei betrieben werden kann.
–Eine Auswahl der am häufigsten benö-
tigten Ersatzteile finden Sie am Ende
der Betriebsanleitung.
–Weitere Informationen über Ersatzteile
erhalten Sie unter www.kaercher.com
im Bereich Service.
Zubehör und Ersatzteile Zubehör IV 100/40, IV 100/55
Zubehör Bestellnummer
Filter 6.904-341.0
Filter, M 6.904-342.0
Staubsammelbeutel
Papier
6.904-347.0
Staubsammelbeutel
PE
6.904-348.0
Zubehör IV 100/75
Zubehör Bestellnummer
Filter 6.904-343.0
Filter, M 6.904-344.0
Staubsammelbeutel
Papier
6.904-347.0
Staubsammelbeutel
PE
6.904-348.0
10 DE

– 9
Technische Daten
Geräte-
bezeichnung
IV 100/40 IV 100/55 IV 100/75
Schutzart IP X4 IP 54
Behälterinhalt 90 l
Spannung 400 V, 3~, 50 Hz
Maximal zulässige Netzimpedanz 0.154+j0.096
Ohm
0.128+j0.080
Ohm
0.204+j0.127
Ohm
Gebläsedaten
Leistung 5000 W 6000 W 7500 W
Vakuum* 15,5 kPa 24 kPa 30 kPa
* mit Druckbegrenzungsventil
Luftmenge 92 l/s 88 l/s 105 l/s
Länge x Breite x Höhe 1220x670x1530 mm 1280x690
x1820 mm
Kabellänge 8 m
Schutzklasse I
Netzkabel:
Bestell-Nr.
6.649-367.0 6.649-363.0 6.649-364.0
Netzkabel:Typ: H07RN-F
Saugschlauch NW 61 / 5 m
Gewicht 141 kg 155 kg 256 kg
Lagertemperatur -10...+40 °C
Luftfeuchtigkeit 30...90 %
Filterfläche 2,2 m22,2 m23,0 m2
Ermittelte Werte gemäß EN 60335-2-69
Schalldruckpegel LpA 65 dB(A) 79 dB(A) 72 dB(A)
Unsicherheit KpA 1 db (A) 1 db (A) 1 db (A)
11DE

– 10
Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon-
zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein-
schlägigen grundlegenden Sicherheits-
und Gesundheitsanforderungen der EG-
Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.
Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]
CE-Erklärung
Produkt: Nass- und Trockensauger
Typ: 1.573-xxx
Einschlägige EG-Richtlinien
2006/42/EG (+2009/127/EG)
2004/108/EG
Angewandte harmonisierte Normen
EN 55014–1: 2006
EN 55014–2: 1997 + A1: 2001
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006
EN 61000–3–3: 2008
EN 62233: 2008
Angewandte nationale Normen
-
CEO Head of Approbation
12 DE

– 1
Please read and comply with
these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent own-
ers.
Before first start-up it is definitely necessary
to read the safety indications Nr. 5.956-
249!
The non-compliance of the operating and
safety instructions may lead to damages of
the appliance and to dangers for the opera-
tor and other persons.
In case of transport damage inform vendor
immediately
Notes about the ingredients (REACH)
You will find current information about the
ingredients at:
http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm
Danger
Immediate danger that can cause severe
injury or even death.
몇Warning
Possible hazardous situation that could
lead to severe injury or even death.
Caution
Possible hazardous situation that could
lead to mild injury to persons or damage to
property.
The warranty terms published by the rele-
vant sales company are applicable in each
country. We will repair potential failures of
your appliance within the warranty period
free of charge, provided that such failure is
caused by faulty material or defects in man-
ufacturing. In the event of a warranty claim
please contact your dealer or the nearest
authorized Customer Service centre.
Please submit the proof of purchase.
Contents
Environmental protection EN - 1
Symbols in the operating
instructions
EN - 1
Warranty EN - 1
Proper use EN - 2
Device elements EN - 2
Safety instructions EN - 3
Start up EN - 4
Operation EN - 4
Shutting down EN - 5
Transport EN - 6
Storing the device EN - 6
Maintenance and care EN - 6
Troubleshooting EN - 7
Accessories and Spare
Parts
EN - 8
Specifications EN - 8
CE Declaration EN - 9
Environmental protection
The packaging material can be
recycled. Please do not place
the packaging into the ordinary
refuse for disposal, but ar-
range for the proper recycling.
Old appliances contain valua-
ble materials that can be recy-
cled. Please arrange for the
proper recycling of old appli-
ances. Batteries, oil, and simi-
lar substances must not enter
the environment. Please dis-
pose of your old appliances
using appropriate collection
systems.
Symbols in the operating
instructions
Warranty
13EN

– 2
This appliance is not suitable for sucking in
hazardous dust particles.
This appliance is suitable for industrial use.
For sucking in wet substances, the vacu-
uming material container available in the
standard model must be replaced with a
"container for wet and dry vacuuming" that
is available as an accessory.
Any other use other than the specified one
will be treated as improper use of the appli-
ance.
1 Handle for filter cleaning
2 Lid of filter chamber
3 Filter chamber
4 Connection neck for accessories
5 Manometer
6 Container for vaccuming material
7 Lever for unlocking the vacuuming ma-
terial container
8 Guiding rolls with fixed position brake
9 Hose to the suction turbine
10 Sliding handle
11 ON/OFF switch
12 Silencer
Proper use
Device elements
Operator control elements IV 100/40, IV 100/55
14 EN

– 3
1 Hose to the suction turbine
2 Handle for filter cleaning
3 Lid of filter chamber
4 Filter chamber
5 Connection neck for accessories
6 Container for vaccuming material
7 Lever for unlocking the vacuuming ma-
terial container
8 Guiding rolls with fixed position brake
9 Sliding handle
10 Silencer
11 Manometer
12 Control board
13 Switch "Switch off appliance"
14 Glow switch "Switch on appliance"
15 Indicator lamp Motor fault
16 ON/OFF switch
17 Indicator lamp "Mains voltage present"
18 Indicator lamp "Emergency-stop button
activated"
19 Emergency-stop button
몇Warning
This appliance is not suitable for sucking in
hazardous dust particles.
This appliance should not be used or stored
in the open under wet conditions.
Operator control elements IV 100/75
Safety instructions
15EN

– 4
몇Caution
Danger of crushing while inserting and
locking the vacuuming material container.
Never hold your hands between the vacuum-
ing material container and the vacuum clean-
er or put them near the guide bolts while
locking . Lock the vacuuming material con-
tainer by pressing the respective lever with
both the hands!
Switch off the appliance after completing the
work and pull out the mains plug.
 Please follow the safety regulations appli-
cable to the materials to be sucked in.
During proper/ improper use, the parts
(such as exhaust opening) of the industri-
al vacuum cleaner can tolerate a maxi-
mum of 95°C.
In case of emergency (while sucking in com-
bustible materials, when there is a short-cir-
cuit or some other electrical defect), switch off
the appliance and remove the plug from the
socket.
Î Bring the appliance to working position -
secure it, if required, with parking brakes.
Î Insert the suction hose into the suction
hose connection.
Î Attach the desired accessoried to the suc-
tion hose.
Î Ensure that the vacuum material contain-
er has been inserted properly.
몇Warning
The highest allowed net impedance at the
electrical connection point (refer to techni-
cal data) is not to be exceeded.
ÎInsert the appliance plug into the mains
socket.
ÎTurn the On/Off switch to "1".
ÎFor IV 100/75, press "Switch-on appli-
ance" switch.
There is a manometer on the front side of
the appliance; this indicates the suction un-
der-pressure in the device. If the suction
pressure fall below the value given in the
table below you need to switch off the ma-
chine and clean the filter.
ÎSwitch off the appliance using the On/
Off switch.
ÎTilt the fastener for filter dedusting to-
wards the side.
ÎMove forcefully the handle for filter
dedusting in an upward and downward
direction.
ÎPlace the fastener for filter dedusting in
a vertical position.
ÎPress the "Switch off appliance" switch.
ÎMove the lever for cleaning the filter
back and forth a couple of tomes.
If this cleaning does not bring about any im-
provement, then remove the filter and wash
it or replace it (see chapter "Replacing the
filter").
Symbols on the machine
Safety instructions
In Emergency
Start up
Operation
Cleaning the filter
NW 50 NW 60
IV 100/40 13,0 kPa 12,0 kPa
IV 100/55 19,5 kPa 15,5 kPa
IV 100/75 25,5 kPa 20,5 kPa
IV 100/40, IV 100/55
IV 100/75
16 EN

– 5
Caution
Please note the following when switch-
ing from wet to dry vacuum cleaning:
If you vacuum dry dust while the filter ele-
ment is still wet the filter will become ob-
structed and may be damaged beyond
repair.
ÎDry the wet filter properly before use or
replace it with a dry one.
ÎChange the filter, if required, according
to instructions under the section "Main-
tenance and Care".
Note
For sucking in wet substances, the vacu-
uming material container available in the
standard model must be replaced with a
"container for wet and dry vacuuming" that
is available as an accessory.
The floater switch in the container for wet
and dry vacuuming interrupts the suction
flow when the maximum filling level is
reached.
When the suction flow is interrupted by the
floater switch:
ÎSwitch off IV 100/40 or IV 100/55 at the
ON/OFF switch.
For IV 100/75, press "Switch-off appli-
ance" switch.
ÎDrain off the liquids by opening the
drain valve located at the base of the
container.
ÎFor IV 100/75, press "Switch-off appli-
ance" switch.
ÎSwitch off the appliance using the On/
Off switch.
ÎIf necessary, dismantle the accessory
and rinse it with water and let dry.
ÎEmpty the vacuuming material contain-
er (refer chapter "Emptying vacuuming
material container").
ÎVacuum and wipe the appliance inside
and outside.
Note
The vacuuming material container needs to
be emptied if it is full until about 3 cm below
the upper rim.
ÎSwitch off the appliance and secure it
using the parking brakes at the guide
rollers.
ÎOpen the vacuuming material container
upward at the lock (see figure).
ÎPull out the vacuuming material con-
tainer from the appliance using the han-
dle that has been provided for the
purpose.
ÎEmpty the vacuuming material contain-
er and insert it back into the appliance
using the reverse sequence.
You can insert a dust collector in the vacu-
uming material container to empty the ap-
pliance without causing dust.
ÎInsert the dust collection bag into the
container and attach it carefully to the
container wall.
ÎPut over the edge of the bag over the
rim of the vacuuming material contain-
er.
ÎInsert the vacuuming material container
back into the appliance.
ÎAfter finishing use, close the dust col-
lection bag and remove it from the vac-
uuming material container.
ÎDispose off the dust collection bag with
its contents according to the applicable
regulations.
Dry vacuum cleaning
Wet suction (optional)
Shutting down
Emptying the vacuuming material
container
Dust collection bag
17EN

– 6
Caution
Risk of injury and damage! Observe the
weight of the appliance when you transport
it.
When transporting in vehicles, secure the
appliance according to the guidelines from
slipping and tipping over.
Caution
Risk of injury and damage! Note the weight
of the appliance in case of storage.
This appliance must only be stored in inte-
rior rooms.
몇Warning
First remove the mains plug before doing
any job on the vacuum cleaner.
ÎSwitch off the appliance using the ON/
OFF switch and separate it from the
mains.
ÎAt the lower end, loosen and pull out the
hose to the suction turbine.
1 Handle for filter cleaning
2Spring
3 Fastener for filter dedusting
4 Lock
5 Lid of filter chamber
ÎTilt the fastener for filter dedusting to-
wards the side.
Î
Unscrew the handle for cleaning the filter.
ÎRemove the spring.
ÎUnscrew the nut below the spring (you
will need a spanner with width 27 mm).
ÎOpen locks.
ÎRemove the lid of the filter chamber.
1Frame
2Filter
ÎOpen the knot of the tapes on the filter
and remove the frame.
ÎTake out the filter.
ÎInsert and secure the new filter in the re-
verse sequence of steps.
ÎPress the "Switch off appliance" switch.
ÎSwitch off the appliance using the ON/
OFF switch and separate it from the
mains.
ÎAt the lower end, loosen and pull out the
hose to the suction turbine.
ÎOpen locks.
ÎRemove the lid of the filter chamber.
Transport
Storing the device
Maintenance and care
Changing/ replacing filter
IV 100/40, IV 100/55
IV 100/75
18 EN

– 7
1 Knurled head screw
ÎTurn out both the knurled head screws
and remove the filter from the appli-
ance.
ÎInsert and secure the new filter in the re-
verse sequence of steps.
Motor (suction turbine) does not start
No electrical voltage.
ÎCheck cables, plugs and socket.
Protective motor switch was triggered.
ÎReset switch.
No suction, air current flows out of the
suction hose
ÎSuction turbine rotates in the wrong di-
rection; interchange poles at the plug.
Suction capacity decreases slowly
Filter, nozzle, suction hose or suction pipe
may be blocked.
ÎCheck, clean the accessories, replace
the filter, if required.
Dust comes out during the vacuuming
Filter has not been fastened correctly or is
defective.
ÎCheck to see if filter is sitting properly;
replace if required.
Manometer shows a pressure level that
is not correct
Filter is blocked.
ÎSwitch off the appliance, clean the filter
or insert a new filter.
몇Warning
All checking and work on electrical parts
must be performed by an authorized elec-
trician. In the event of continuing faults,
contact Kärcher customer service.
1 Indicator lamp "Emergency-stop button
activated"
Glows when the emergency-off switch
is pressed.
Release emergency-stop button by
turning.
2 Emergency-stop button
3 Indicator lamp "Mains voltage present"
Glows when the mains plug is inserted
and when there is mains voltage.
4 Indicator lamp Motor fault
Glows when the motor protection switch
gets activated due to increased power
consumption or overheating.
Turn On/Off switch to 0, wait for approx.
10 minutes, turn the on/off switch to 1.
Troubleshooting
Fault display IV 100/75
19EN

– 8
– Only use accessories and spare parts
which have been approved by the manu-
facturer. The exclusive use of original ac-
cessories and original spare parts
ensures that the appliance can be operat-
ed safely and troublefree.
– At the end of the operating instructions
you will find a selected list of spare parts
that are often required.
– For additional information about spare
parts, please go to the Service section at
www.kaercher.com.
Accessories and Spare Parts Attachments IV 100/40, IV 100/55
Accessories Order number
Filter 6.904-341.0
Filter, M 6.904-342.0
Paper dust collection
bag
6.904-347.0
PE dust collection bag 6.904-348.0
Attachments IV 100/75
Accessories Order number
Filter 6.904-343.0
Filter, M 6.904-344.0
Paper dust collection
bag
6.904-347.0
PE dust collection bag 6.904-348.0
Specifications
Appliance description IV 100/40 IV 100/55 IV 100/75
Type of protection IP X4 IP 54
Container capacity 90 l
Voltage 400 V, 3~, 50 Hz
Maximum allowed net impedance 0.154+j0.096
Ohm
0.128+j0.080
Ohm
0.204+j0.127
Ohm
Blower data
Power 5000 W 6000 W 7500 W
Vacuum* 15,5 kPa 24 kPa 30 kPa
* with pressure limiting valve
Air quantity 92 l/s 88 l/s 105 l/s
Length x width x height 1220x670x1530 mm 1280x690
x1820 mm
Cable length 8 m
Protective class I
Power cord: Order No. 6.649-367.0 6.649-363.0 6.649-364.0
Mains cable: Type: H07RN-F
Suction hose NW 61 / 5 m
Weight 141 kg 155 kg 256 kg
Storage temperature -10...+40 °C
Humidity 30...90 %
Filter area 2,2 m
2
2,2 m
2
3,0 m
2
Values determined to EN 60335-2-69
Sound pressure level L
pA
65 dB(A) 79 dB(A) 72 dB(A)
Uncertainty KpA 1 db (A) 1 db (A) 1 db (A)
20 EN
