KALE KILIT KD-050 User manual

GUARANTEECERTIFICATE
We hereby confirm that, this product is under the guarantee of “Kale” with this certificate. The guarantee conditions comprehended by the items only
mentioned below.
GUARANTEE CONDITIONS
•Guarantee period beings as from the delivery of the product and is valid for two years. •The whole product including all its parts are under the guarantee of
our company. •During the guarantee period in case the product breaks down, the repairing time is added to the guarantee period. •The repairing time is
maximum 20 days. This times begins from the delivery of the product to the seller agent represantative, importer or manufacturer, in turn. •During the
guarantee period, in case the product breaks down because of the production faults it will be repaired without any charge. Even if some parts should be
changed, no charge will be demand. •End user is entitle to make the product defectiveness notification either by phone, fax, e-mail, registered mail or in a
similar way. •However in case of any dispute afterwards proof of notification belongs to the consumer. •In case of product defectiveness can not be repaired
within 10 days of returning the company, a similar product should be provided to end users either by the seller or agent or representative, importer or
manufacturer in turn. •Since the delivery of the product, in case the same defect repeats minimum 4 times or differently appears more than 6 times within
one year during the guarantee period and if you can not use the product regularly because of defects. •In case of the repairing time passes over maximum 20
days. •In case the service stations does not exist and if the seller or agent, representative, importer or manufacturer in turn makes report which declared that
impossible to repair, the end user is entitle to demand for product replacement as free of charge or money back or deduction on the payment based on
defectiveness rate. •The defects that happens because of the wrong usage of theproducts is not under the guarantee coverage.
İMALATÇI VEYA İTHALATÇI FİRMANIN
Name : KALE KİLİT DIŞ TİCARET A.Ş.
Address :Başak Sokak 39 Güngören
34610 İstanbul - Turkey
Phone :[phone] (pbx)
Faks :[phone]
http :www.kaledisticaret.com.tr
e-mail :[email protected]
Type . : Kale Elektronic Cabinet Lock
Trade Mark : KALE
Model . : KD-050/46-101
Banderol and Serial Number:......................................................
Delivery Date and Place :......................................................
Max. Repair Period : (20) Twenty working days
Guarantee Süresi : (2) Two Years
This guarantee certificate is issued in accordance with theMinistryof Trade and Industry’s approval of 110752 14/06/2010
KD-050/46-101
ELEKTRONİK KABİN KİLİDİ
ELECTRONIC CABINET LOCK
KULLANIM KILAVUZU
USER GUIDE
Servis copy

KD050/46-101
KALE ELEKTRONİK KABİN KİLİDİ
Değerli Kullanıcı,
Hayatınızda güven sağlayan
ürünlerimizi tercih ettiğiniz
teşekkür ederiz.
KALE KİLİT DIŞ TİCARET
1. Ürün Görseli
2. Teknik Özellikler
3. Ölçülendirme
4. Montaj Kılavuzu
5. Başlatma
6. Yetkilendirme Kartı
7. Master Kart
8. Master Şifre
9. Kullanıcı Kartı
10.Tek Kullanımlık Şifre ile Kilitleme/Açma
11. Fonksiyonlar
KD050/46-101
KALE ELEKTRONİK KABİN KİLİDİ

KD050/46-101
KALE ELEKTRONİK KABİN KİLİDİ
KD050/46-101
KALE ELEKTRONİK KABİN KİLİDİ
1
Tuş takımıReset tuşu
Bağlantı Portu
Güç bağlantısı
Gösterge ışığı
Ekran
Etki alanı

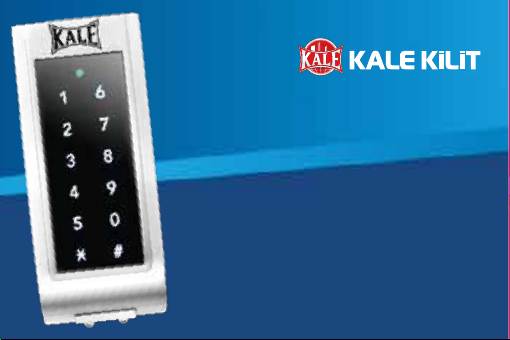

1. Ürün Görseli
1

2. Teknik Özellikler
Paslanmaz 304 materyal
Polimetil
ABS(PA-757K) plastik
Kart 4100 ya da 4150, vs.
125KHz
DC3.6Ｖ〜 DC4.8V
DC3.7Ｖ±0.2Ｖ
≤ 35 µ A;
≤ 200mA
4 〜 6 saniye
20℃〜+85℃
15% 〜95%RH
3 adet AA Alkalin pil
Yaklaşık 13 ay (12.600 açılış)
Ön Panel
Dokunmatik Panel
Arka Panel
Kart Çeşidi
Çalışma Frekansı
Enerji Aralığı
Düşük Voltaj Alarmı
Statik Akım
Çalışma Akımı
Açılış Zamanı
Çalışma Sıcaklığı
Çalışma Nem Oranı
Güç Gereksinimi
Pil Ömrü
KD050/46-101
KALE ELEKTRONİK KABİN KİLİDİ
KD050/46-101
KALE ELEKTRONİK KABİN KİLİDİ
2

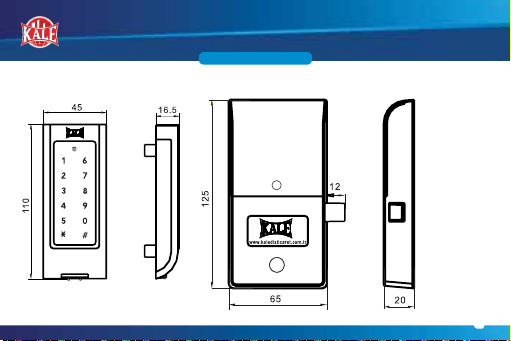

3. Ölçülendirme
KD050/46-101
KALE ELEKTRONİK KABİN KİLİDİ
3

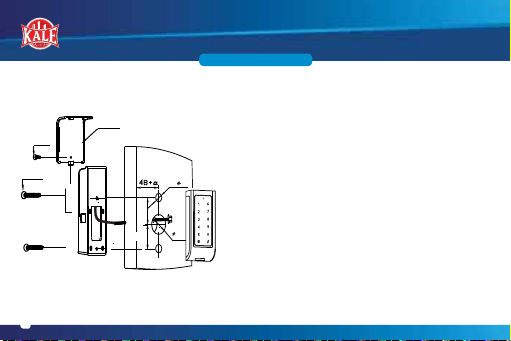

1. Kapı kenarından 48+a mesafede 30mm
çapında bir delik açınız ve bu deliğin
merkezinden 35.5mm mesafede üstene ve
altına 14mm çapında iki delik daha açınız.
2. Arka ve Ön Panel bağlantı kablosunu
30mm çapına açılan delikten geçirip ön
panel arkasındaki soketine takınız.
3. Arka ve Ön Panel 2 adet M4x20 vidaları
kullanarak montajı tamamlayınız. Fazla gelen
bağlantı kablosunun Arka ve Ön Panel ile
kapı arasına sıkışmadığından emin olunuz.
4. Ürüne 3 adet AA boy pilleri [+] [-] kutup
yönlerine dikkat ederek takınız ve pil kapağını
M3x8 vida ile sabitleyiniz. Üründe sadece
alkalin veya lityum pil kullanınız!
4. Montaj Kılavuzu / Şekil 1
35.5
35.5
2X14
30
Pil kapağı
M3x8
M4x20
M3x8
M4x20
Vida
Vida
Arka Panel Kapı Ön Panel
KD050/46-101
KALE ELEKTRONİK KABİN KİLİDİ
4

5. Başlatma
Pilleri, pil bölmesine yerleştirin ve arka panelin fişini ön panelin prizine sokun. 3 uzun “bip”
sesi gelene kadar Reset butonuna basın, kilit aktif hale gelir. Başlatma sonrasında, tüm
programlanmış kartlar veya dijital şifreler silinir.
KD050/46-101
KALE ELEKTRONİK KABİN KİLİDİ
17
5

KD050/46-101
KALE ELEKTRONİK KABİN KİLİDİ
6. Yetkilendirme Kartı (1 adet)
Yetkilendirme Kartını Programlama: Tuş takımını aydınlatmak için ekrana dokunun, kartı etki
alanına yakın şekilde okutun, 3 uzun bip sesinden sonra, kart Yetkilendirme Kartı olur.
Yetkilendirme Kartını Değiştirme: 3 uzun bip sesine kadar Reset butonuna basın, tüm
programlanmış anahtar(lar) veya dijital şifreler silinir. Tuş takımını aydınlatmak için ekrana
dokunun, kartı etki alanına yakın şekilde okutun, 3 uzun bip sesinden sonra, kart Yetkilendirme
Kartı olur.
Not:
Her kilit için sadece bir Yetkilendirme Kartına izin verilir, ancak aynı Yetkilendirme Kartı
aynı tip kilitler için programlanabilir. Yetkilendirme Kartı master kart(lar)ı ve master şifreyi
programlamak veya silmek için kullanılabilir ve kilitlemek veya kilidi açmak için kullanılamaz.
6

7. Master Kart (3 adet)
Master Kartı Programlama: Tuş takımını aydınlatmak için ekrana dokunun, Yetkilendirme
Kartını etki alanına yakın şekilde okutun, gösterge ışığı 6 saniye yanıp söner, kartı okutun, bip
sesinden sonra, kart Master kart olur.
İlgili Master Kartları Silme: Tuş takımını aydınlatmak için ekrana dokunun, Yetkilendirme
Kartını etki alanına yakın şekilde okutun, gösterge ışığı 6 saniye yanıp söner, master kartı
okutun, 2 bip sesinden sonra, gösterge ışığı yanar ve master kart silinir.
Tüm Master Kartları Silme: Tuş takımını aydınlatmak için ekrana dokunun, Yetkilendirme
Kartını etki alanına yakın şekilde okutun, gösterge ışığı 6 saniye yanıp söner, kartı tekrar
okutun, 3 uzun bip sesinden sonra, gösterge ışığı yanar ve tüm master kartlar silinir ayrıca
kullanıcı şifresi ile kullanıcı kartları da silinir.
Not: Master kart, kullanıcı kartını ve kullanıcı şifresini programlamak veya silmek için kullanılır
ve ayrıca kilit açmak için de kullanılır. Master kart ile kilit açıldıktan sonra, kullanıcı kart(lar)ı ve
kullanıcı şifresi silinir.
KD050/46-101
KALE ELEKTRONİK KABİN KİLİDİ
37

KD050/46-101
KALE ELEKTRONİK KABİN KİLİDİ
8. Master Şifre (1’den 9’a kadar ve 0 ile 9’dan oluşan tüm
kombinasyonlar)
Master Şifreyi Programlama: Tuş takımını aydınlatmak için ekrana dokunun, Yetkilendirme
Kartını etki alanına yakın şekilde okutun, gösterge ışığı 6 saniye yanıp söner, “
*
”→ dijital şifre
→ “
# ” girin, bip sesinden sonra, programlanan şifre Master şifre olur.
Master Şifreyi Silme: Tuş takımını aydınlatmak için ekrana dokunun, Yetkilendirme Kartını etki
alanına yakın şekilde okutun, gösterge ışığı 6 saniye yanıp söner, kartı tekrar okutun, 3 uzun bip
sesinden sonra, gösterge ışığı yanar ve master şifre silinir ve ayrıca kullanıcı şifresi ile kullanıcı
kartları da silinir.
Not: Master şifre, kullanıcı şifresini ve kullanıcı kartını programlamak veya silmek için kullanılır
ve ayrıca kilit açmak için de kullanılır. Master şifre ile kilit açıldıktan sonra, kullanıcı şifresi ve
kullanıcı kart(lar)ı silinir; Master şifre, 4-haneli şifre modu için geçerli değildir.
8

9. Kullanıcı Kartı (5 adet)
Kullanıcı Kartını Programlama: Tuş takımını aydınlatmak için ekrana dokunun, master kartı etki
alanına yakın şekilde okutun (veya master şifreyi girin), gösterge ışığı 6 saniye yanıp söner, kartı
okutun, bip sesinden sonra, kart Kullanıcı kartı olur. Gösterge ışığının yanıp söndüğü sürece, 5
adede kadar başka kullanıcı kartları da programlanabilir.
Not: Kullanıcı kartı, bağımsız olarak kilitlemek veya kilidi açmak için kullanılabilir.
Kullanıcı Kartını Silme: Tuş takımını aydınlatmak için ekrana dokunun, master kartı etki alanına
yakın şekilde okutun (veya master şifreyi girin), kilit açılır ve kullanıcı kartı silinir.
KD050/46-101
KALE ELEKTRONİK KABİN KİLİDİ
9

KD050/46-101
KALE ELEKTRONİK KABİN KİLİDİ
10. Tek Kullanımlık Şifre ile Kilitleme/Açma
(1). Sabit Şifre veya Tek Kullanımlık Şifre Seçimi
a) Tuş takımını aydınlatmak için ekrana dokunun,“
*
” tuşuna basın ve Yetkilendirme Kartını etki
alanına yakın şekilde okutun, 4 uzun “bip” sesinden sonra, tek kullanımlık şifre, sabit şifre
moduna değişir.
b) Tuş takımını aydınlatmak için ekrana dokunun,“
*
” tuşuna basın ve Yetkilendirme Kartını etki
alanına yakın şekilde okutun, 2 uzun “bip” sesinden sonra, sabit şifre, tek kullanımlık şifre
moduna değişir.
Not: Sadece Yetkilendirme Kartı ve master kart(lar) veya master şifre programlandıktan
sonra, kullanıcı şifresi ve kullanıcı kartı programlanabilir ve kullanılabilir.
(2) Tek Kullanımlık Şifre programlama (Fonksiyon anahtarını aşağıya itin)
Not: Fabrika çıkışlı olarak tek kullanımlık şifre modundadır ve doğrudan tek kullanımlık şifre
programlanabilir.
10

Tek Kullanımlık Şifre ile Kilitleme: Tuş takımını aydınlatmak için ekrana dokunun,“
*
”→ dijital şifre →
“
# ” girin, gösterge ışığı yanar, 2 bip sesinden sonra, kilit kilitlenir.
Tek Kullanımlık Şifre ile Kilit Açma: Tuş takımını aydınlatmak için ekrana dokunun,“
*
”→ dijital
şifre → “
# ” girin, gösterge ışığı yanar, bip sesinden sonra, kilit açılır.
Tek Kullanımlık Şifreyi Silme: Tuş takımını aydınlatmak için ekrana dokunun, master kartı etki
alanına yakın şekilde okutun (veya master şifreyi girin), bip sesinden sonra, kilit açılır ve tek
kullanımlık şifre silinir.
(3) 4-haneli Şifre Programlama (fonksiyon anahtarını yukarıya itin)
4-haneli Şifre ile Kilitleme: Tuş takımını aydınlatmak için ekrana dokunun, 4-haneli şifreyi girin, 2
bip sesinden sonra, kilit kilitlenir.
4-haneli Şifre ile Kilit Açma: Tuş takımını aydınlatmak için ekrana dokunun, 4-haneli şifreyi girin,
bip sesinden sonra, kilit açılır.
4-haneli Şifreyi Silme: Tuş takımını aydınlatmak için ekrana dokunun, master kartı etki alanına
yakın şekilde okutun, bip sesinden sonra, kilit açılır ve 4-haneli şifre silinir.
KD050/46-101
KALE ELEKTRONİK KABİN KİLİDİ
711

KD050/46-101
KALE ELEKTRONİK KABİN KİLİDİ
(4) Sabit Şifre
Sabit Şifre Programlama: Tuş takımını aydınlatmak için ekrana dokunun, master kartı etki
alanına yakın şekilde okutun (veya master şifreyi girin), kilit açılır, gösterge ışığı 6 saniye yanıp
söner,“
*
”→ dijital şifre → “ # ” girin, uzun bir bip sesinden sonra, programlanan şifre sabit
şifredir.
Sabit Şifreyi Değiştirme: Tuş takımını aydınlatmak için ekrana dokunun, bip sesi gelene kadar
“
# ” tuşunu basılı tutun, gösterge ışığı 6 saniye yanıp söner,“
*
”→ ilk dijital şifre → “ # ” girin, 2
bip sesinden sonra, gösterge ışığı tekrar 6 saniye yanıp söner, sonra “
*
” → dijital şifre → “ # ”
girin, uzun bir bip sesinden sonra, ilk şifre sabit şifre yeni sabit şifre ile değiştirilmiş olur.
Sabit Şifreyi Silme: Tuş takımını aydınlatmak için ekrana dokunun, master kartı etki alanına
yakın şekilde okutun (veya master şifreyi girin), bip sesinden sonra, kilit açılır ve sabit şifre silinir.
Sabit Şifre ile Kilit Açma: Tuş takımını aydınlatmak için ekrana dokunun,“
*
”→ sabit şifre →
“
# ” girin, bip sesinden sonra, kilit açılır.
12

Sabit Şifre ile Manuel Kilitleme: Tuş takımını aydınlatmak için ekrana dokunun, (kilit kilitli
durumdadır),“
# ” tuşuna basın, 2 bip sesinden sonra gösterge ışığı 2 saniye yanıp söner, kilit
kilitlenir.
Sabit Şifre ile Otomatik Kilitleme: Tuş takımını aydınlatmak için ekrana dokunun,“
*
”→ sabit
şifre → “
# ” girin, bip sesinden sonra kilit kilitlenir, gösterge ışığı 4 saniye yanar, 2 bip sesinden
sonra, gösterge ışığı 2 saniye yanıp söner, kilit kilitlenir.
Sabit Şifre Modunda Otomatik Kilitleme ile Manüel Kilitleme Seçimi
(Fabrika çıkışlı olarak, manuel kilitleme seçilidir)
a) Tuş takımını aydınlatmak için ekrana dokunun,“
*
” tuşuna basın ve master kartı etki alanına
yakın şekilde okutun, 3 uzun “bip” sesinden sonra, fabrika çıkışlı manüel-kilitleme modu,
otomatik-kilitleme moduna değişir.
b) Tuş takımını aydınlatmak için ekrana dokunun,“
*
” tuşuna basın ve master kartı etki alanına
yakın şekilde okutun, 5 uzun “bip” sesinden sonra, otomatik-kilitleme modu, manüel-kilitleme
moduna değişir.
KD050/46-101
KALE ELEKTRONİK KABİN KİLİDİ
913

KD050/46-101
KALE ELEKTRONİK KABİN KİLİDİ
7- Tek Kullanımlık Şifreli Kullanıcı Kartı Kilitleme/Açma Güvenlik Modu
Tek Kullanımlık Şifreli Kullanıcı Kartı Kilitleme: Tuş takımını aydınlatmak için ekrana dokunun,
kullanıcı kartını ekti alanına yakın şekilde okutun, kilit açılır, gösterge ışığı 6 saniye yanıp söner,
“
*
” tek kullanımlık şifre “ # ” girin, 2 bip sesinden sonra, gösterge ışığı 2 saniye yanıp söner, kilit
kilitlenir.
Tek Kullanımlık Şifreli Kullanıcı Kartı Açma: Tuş takımını aydınlatmak için ekrana dokunun,
kullanıcı kartını ekti alanına yakın şekilde okutun, gösterge ışığı 6 saniye yanıp söner,“
*
”→ tek
kullanımlık şifre → “
# ” girin, bip sesinden sonra, kilit açılır.
Tek Kullanımlık Şifreli Kullanıcı Kartı Silme: Tuş takımını aydınlatmak için ekrana dokunun,
master kartı ekti alanına yakın şekilde okutun (veya master şifre girin), bip sesinden sonra, kilit
kilitlenir ve tek kullanımlık şifreli kullanıcı kartı silinir.
Otomatik-Açma Fonksiyonu (Ayarlama): Tek Kullanımlık şifre modunda, 24-saat/12-saat
otomatik-açma modunun değiştirilmesi.
a) Tuş takımını aydınlatmak için ekrana dokunun,“
*
” tuşuna basın ve master kartı etki alanına
yakın şekilde okutun, 3 kısa “bip” sesinden sonra, 24-saat otomatik-açma moduna geçer;
14

b) Tuş takımını aydınlatmak için ekrana dokunun,“
*
” tuşuna basın ve master kartı etki alanına
yakın şekilde okutun, 2 kısa “bip” sesinden sonra, 12-saat otomatik-açma moduna geçer;
c) Tuş takımını aydınlatmak için ekrana dokunun,“
*
” tuşuna basın ve master kartı etki alanına
yakın şekilde okutun, bir kısa “bip” sesinden sonra, otomatik-açma modundan çıkar;
Not: Fabrika çıkışlı olarak otomatik-açma modu kapalıdır.
11. Fonksiyonlar:
Kilitli Durumunda Işıklı Gösterge: Kilit, kilitli durumdayken, gösterge ışığı kilidin kullanımda
olduğunu belirtmek için her 6 saniyede bir Yeşil ışık yanıp söner.
Geçersiz Kart veya Yanlış Dijital Şifre Alarmı: Geçersiz bir kart okutulursa veya şifre 4 sefer
yanlış girilirse, kilit 20 saniye boyunca sürekli bip sesi verir. (Alarm süresince, alarmı iptal
etmek için açılış kartını okutun.)
Güç Kullanımı Alarmı: Eğer kapı mandalına güç uygulanırsa, kilit 20 saniye boyunca sürekli bip
sesi verir. (Alarm süresince, alarmı iptal etmek için açılış kartını okutun.)
KD050/46-101
KALE ELEKTRONİK KABİN KİLİDİ
11
15

KD050/46-101
KALE ELEKTRONİK KABİN KİLİDİ
Mandal Alarmı KAPALI veya DEVREDE DEĞİŞİMİ:
Mandal Alarmı KAPALI: Kilitli durumda (mandal dışarıda), Yetkilendirme Kartını etki alanına
yakın şekilde okutun, gösterge ışığı yanıp söner, mandalı bastırın, “2 bip” sesinden sonra, alarm
fonksiyonu iptal olur (Sessiz mod);
Mandal Alarmı DEVREDE: Kilitli durumda (mandal dışarıda), Yetkilendirme Kartını etki alanına
yakın şekilde okutun, gösterge ışığı yanıp söner, mandalı bastırın, “1 bip” sesinden sonra,
alarm fonksiyonu devreye girer (Alarm modu);
Not: Fabrika çıkışlı olarak alarm modu devrededir.
Düşük Batarya Alarmı: İşletme voltajı DC3.5 ± 0.2 veya altındayken, Tuş takımını aydınlatmak
için ekrana dokunun, kilidi açmak için açılış kartını okutun veya dijital şifreyi girin, gösterge ışığı
yanıp söner ve kilit düşük voltajı belirtmek için sürekli olarak 8 bip sesli alarm verir, pillerin
yenisi ile değiştirilmesi gerekmektedir.
16

Acil Durum Kilit Açma: Pillerin tamamen boşalması durumunda, 2 kontağı bağlamak için 9V
şarj aleti kullanın, sonra tuş takımını aydınlatmak için ekrana dokunun, kilidi açmak için açılış
kartını okutun veya dijital şifreyi girin.
KD050/46-101
KALE ELEKTRONİK KABİN KİLİDİ
1317

Not:
1. Dijital şifre, master şifre, sabit şifre ve tek kullanımlık şifreyi kapsayan genel bir isimdir.
2. Kullanıcı şifresi: sabit şifre ve tek kullanımlık şifre.
3. Açılış kartı: master kart ve kullanıcı kartı.
4. Sesli & ışıklı gösterge: 2 bip sesi ve 2 yanıp sönen ışıkla kilitlenirken, bir bip ve yanıp sönme
ile Açılır.
KD050/46-101
KALE ELEKTRONİK KABİN KİLİDİ
18
