Kärcher HD 10/23-4 S User manual

HD 10/23-4 S
HD 10/23-4 SX
001
59668640 07/16
Deutsch 6
English 15
Français 24
Italiano 34
Nederlands 44
Español 54
Português 64
Dansk 74
Norsk 83
Svenska 92
Suomi 101
Ελληνικά 110
Türkçe 120
Русский 129
Magyar 140
Čeština 149
Slovenščina 158
Polski 167
Româneşte 177
Slovenčina 187
Hrvatski 196
Srpski 205
Български 214
Eesti 225
Latviešu 234
Lietuviškai 243
Українська 252

2

3

HD 10/23-4 S
4

HD 10/23-4 SX
5

– 1
Lesen Sie vor der ersten Benut-
zung Ihres Gerätes diese Origi-
nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge-
brauch oder für Nachbesitzer auf.

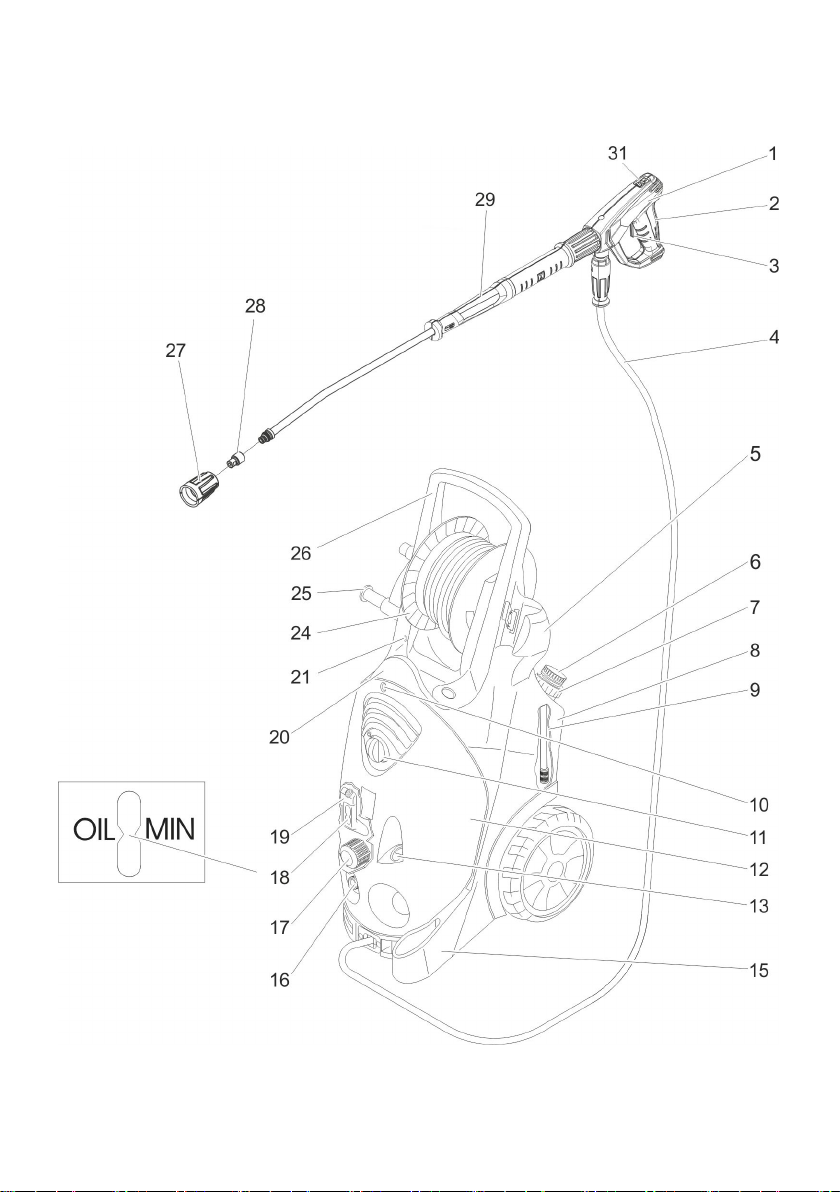

siehe Umschlagseite
1 Handspritzpistole EASY!Lock
2 Abzugshebel
3 Sicherungshebel
4 Hochdruckschlauch EASY!Lock
5 Halter für Handspritzpistole
6 Reinigungsmittel-Dosierventil
7 Verschlussdeckel für Reinigungsmittel-
tank
8 Reinigungsmitteltank
9 Reinigungsmittel-Saugschlauch mit Filter
10 Befestigungsschraube Gerätehaube
11 Geräteschalter
12 Gerätehaube
13 Manometer
14 Hochdruckanschluss EASY!Lock
15 Düsenablage
16 Wasseranschluss
17 Feinfilter
18 Ölstandsanzeige
19 Ölbehälter
20 Schlauchablage
21 Entlüftung Reinigungsmitteltank
22 Zubehörfach
23 Kabelhalter
24 Schlauchtrommel
25 Kurbel
26 Griff
27 Überwurfmutter
28 Düse
29 Strahlrohr EASY!Lock
30 Druck-/Mengenregulierung
(nur 1.286-911.0)
31 Sicherungsraste
– Bedienelemente für den Reinigungs-
prozess sind gelb.
– Bedienelemente für die Wartung und
den Service sind hellgrau.
– Vor erster Inbetriebnahme Sicherheits-
hinweise Nr. 5.951-949.0 unbedingt lesen!
– Jeweilige nationale Vorschriften des
Gesetzgebers für Flüssigkeitsstrahler
beachten.
– Jeweilige nationale Vorschriften des
Gesetzgebers zur Unfallverhütung be-
achten. Flüssigkeitsstrahler müssen re-
gelmäßig geprüft und das Ergebnis der
Prüfung schriftlich festgehalten werden.
– Am Gerät/Zubehör dürfen keine Verän-
derungen vorgenommen werden.
GEFAHR
Hinweis auf eine unmittelbar drohende Ge-
fahr, die zu schweren Körperverletzungen
oder zum Tod führt.
몇WARNUNG
Hinweis auf eine möglicherweise gefährli-
che Situation, die zu schweren Körperver-
letzungen oder zum Tod führen kann.
몇VORSICHT
Hinweis auf eine möglicherweise gefährli-
che Situation, die zu leichten Verletzungen
führen kann.
ACHTUNG
Hinweis auf eine möglicherweise gefährli-
che Situation, die zu Sachschäden führen
kann.
Inhaltsverzeichnis
Geräteelemente . . . . . . . . . . . DE 1
Sicherheitshinweise . . . . . . . . DE 1
Bestimmungsgemäße Verwen-
dung . . . . . . . . . . . . . . . . . . . . DE 2
Sicherheitseinrichtungen. . . . . DE 2
Umweltschutz . . . . . . . . . . . . . DE 3
Vor Inbetriebnahme. . . . . . . . . DE 3
Inbetriebnahme. . . . . . . . . . . . DE 4
Bedienung. . . . . . . . . . . . . . . . DE 4
Transport. . . . . . . . . . . . . . . . . DE 6
Lagerung. . . . . . . . . . . . . . . . . DE 6
Pflege und Wartung . . . . . . . . DE 6
Hilfe bei Störungen . . . . . . . . . DE 7
Zubehör und Ersatzteile . . . . . DE 8
Garantie . . . . . . . . . . . . . . . . . DE 8
EU-Konformitätserklärung. . . . DE 8
Technische Daten . . . . . . . . . . DE 9
Geräteelemente
Farbkennzeichnung
Sicherheitshinweise
Gefahrenstufen
6 DE

– 2
Hochdruckstrahlen können bei
unsachgemäßem Gebrauch ge-
fährlich sein. Der Strahl darf nicht auf Per-
sonen, Tiere, aktive elektrische Ausrüstung
oder auf das Gerät selbst gerichtet werden.
Gemäß gültiger Vorschriften darf
das Gerät nie ohne Systemtrenner
am Trinkwassernetz betrieben
werden. Es ist ein geeigneter Sys-
temtrenner der Fa. KÄRCHER oder alter-
nativ ein Systemtrenner gemäß EN 12729
Typ BA zu verwenden.
Wasser, das durch einen Systemtrenner
geflossen ist, wird als nicht trinkbar einge-
stuft.
몇VORSICHT
Systemtrenner immer an der Wasserver-
sorgung, niemals direkt am Gerät anschlie-
ßen.
Diesen Hochdruckreiniger ausschließlich
verwenden
– zum Reinigen mit dem Niederdruck-
strahl und Reinigungsmittel (z.B. Reini-
gen von Maschinen, Fahrzeugen, Bau-
werken, Werkzeugen),
– zum Reinigen mit Hochdruckstrahl
ohne Reinigungsmittel (z.B. Reinigen
von Fassaden, Terrassen, Gartengerä-
ten).
Für hartnäckige Verschmutzungen emp-
fehlen wir den Dreckfräser als Sonderzube-
hör.
Anforderungen an die Wasserqualität:
ACHTUNG
Als Hochdruckmedium darf nur sauberes
Wasser verwendet werden. Verschmutzun-
gen führen zu vorzeitigem Verschleiß oder
Ablagerungen im Gerät.
Wird Recyclingwasser verwendet, dürfen
folgende Grenzwerte nicht überschritten
werden.
Sicherheitseinrichtungen dienen dem
Schutz des Benutzers und dürfen nicht au-
ßer Betrieb gesetzt oder in ihrer Funktion
umgangen werden.
Beim Reduzieren der Wassermenge mit
der Druck-/Mengenregulierung öffnet das
Überströmventil und ein Teil des Wassers
fließt zur Pumpensaugseite zurück.
Wird der Abzugshebel an der Handspritz-
pistole losgelassen, schaltet der Druck-
schalter die Pumpe ab, der Hochdruck-
strahl stoppt. Wird der Abzugshebel gezo-
gen, schaltet die Pumpe wieder ein.
Überströmventil und Druckschalter sind
werkseitig eingestellt und plombiert. Ein-
stellung nur durch den Kundendienst.
Bei zu hoher Stromaufnahme schaltet der
Motorschutzschalter das Gerät ab.
Symbole auf dem Gerät
Bestimmungsgemäße
Verwendung
pH-Wert 6,5...9,5
elektrische Leitfähigkeit * Leitfähigkeit
Frischwasser
+1200 µS/cm
absetzbare Stoffe ** < 0,5 mg/l
abfiltrierbare Stoffe *** < 50 mg/l
Kohlenwasserstoffe < 20 mg/l
Chlorid < 300 mg/l
Sulfat < 240 mg/l
Kalzium < 200 mg/l
Gesamthärte < 28 °dH
< 50 °TH
< 500 ppm
(mg CaCO3/l)
Eisen < 0,5 mg/l
Mangan < 0,05 mg/l
Kupfer < 2 mg/l
Aktivchlor < 0,3 mg/l
frei von üblen Gerüchen
* Maximum insgesamt 2000 µS/cm
** Probevolumen 1 l, Absetzzeit 30 min
*** keine abrasiven Stoffe
Sicherheitseinrichtungen
Überströmventil mit Druckschalter
7DE

– 3
Elektrische und elektronische Geräte ent-
halten oft Bestandteile, die bei falschem
Umgang oder falscher Entsorgung eine po-
tentielle Gefahr für die menschliche Ge-
sundheit und die Umwelt darstellen kön-
nen. Für den ordnungsgemäßen Betrieb
des Gerätes sind diese Bestandteile jedoch
notwendig. Mit diesem Symbol gekenn-
zeichnete Geräte dürfen nicht mit dem
Hausmüll entsorgt werden.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen fin-
den Sie unter:
www.kaercher.de/REACH
–
Packungsinhalt beim Auspacken prüfen.
– Bei Transportschaden sofort Händler
informieren.
Ölstandsanzeige bei stehendem Gerät
ablesen. Der Ölstand muss oberhalb
der beiden Zeiger liegen.
Befestigungsschraube der Gerätehau-
be herausdrehen, Gerätehaube abneh-
men.
Spitze des Ölbehälterdeckels ab-
schneiden.
Gerätehaube befestigen.
Hinweis: Das EASY!Lock-System verbin-
det Komponenten durch ein Schnellgewin-
de mit nur einer Umdrehung schnell und si-
cher.
Hochdruckdüse auf Strahlrohr stecken.
Überwurfmutter montieren und hand-
fest anziehen (EASY!Lock).
Strahlrohr mit Handspritzpistole verbin-
den und handfest anziehen (EA-
SY!Lock).
Hochdruckschlauch mit Handspritzpis-
tole und Hochdruckanschluss des Ge-
rätes verbinden und handfest anziehen
(EASY!Lock).
Kabelhalter in die seitliche Bohrung am
Griff einrasten.
Kurbel in die Schlauchtrommelwelle
einstecken und einrasten.
Hochdruckschlauch vor dem Aufwi-
ckeln gestreckt auslegen.
Hochdruckschlauch durch Drehen der
Kurbel in gleichmäßigen Lagen auf die
Schlauchtrommel aufwickeln. Drehrich-
tung so wählen, dass der Hochdruck-
schlauch nicht geknickt wird.
Hochdruckschlauch mit Handspritzpis-
tole verbinden und handfest anziehen
(EASY!Lock).
Umweltschutz
Die Verpackungsmaterialien sind
recyclebar. Bitte werfen Sie die
Verpackungen nicht in den Haus-
müll, sondern führen Sie diese ei-
ner Wiederverwertung zu.
Altgeräte enthalten wertvolle recy-
clingfähige Materialien, die einer
Verwertung zugeführt werden soll-
ten. Batterien, Öl und ähnliche
Stoffe dürfen nicht in die Umwelt
gelangen. Bitte entsorgen Sie Alt-
geräte deshalb über geeignete
Sammelsysteme.
Vor Inbetriebnahme
Auspacken
Ölstand kontrollieren
Entlüftung Ölbehälter aktivieren
Handspritzpistole, Strahlrohr und
Düse montieren
Zubehör montieren
Bei Geräten ohne Schlauchtrommel:
Bei Geräten mit Schlauchtrommel:
2.
1.
8 DE

– 4
몇WARNUNG
Verletzungsgefahr! Gerät, Zubehör, Zulei-
tungen und Anschlüsse müssen in ein-
wandfreiem Zustand sein. Falls der Zu-
stand nicht einwandfrei ist, darf das Gerät
nicht benutzt werden.
몇GEFAHR
Verletzungsgefahr durch elektrischen Schlag.
–
Das Gerät muss zwingend mit einem Ste-
cker an das elektrische Netz angeschlos-
sen werden. Eine nicht trennbare Verbin-
dung mit dem Stromnetz ist verboten. Der
Stecker dient zur Netztrennung.
–Gerät nur an Wechselstrom anschließen.
–Mindestabsicherung der Steckdose
(siehe Technische Daten).
–Die maximal zulässige Netzimpedanz
am elektrischen Anschlusspunkt (siehe
Technische Daten) darf nicht über-
schritten werden. Bei Unklarheiten be-
züglich der an Ihrem Anschlusspunkt
vorliegenden Netzimpedanz setzen Sie
sich bitte mit Ihrem Energieversor-
gungsunternehmen in Verbindung.
–Verlängerungskabel mit ausreichen-
dem Querschnitt verwenden (siehe
„Technische Daten“) und ganz von der
Kabeltrommel abwickeln.
Anschlusswerte siehe Typenschild/Techni-
sche Daten.
Netzkabel abwickeln und auf dem Bo-
den ablegen.
Netzstecker in eine Steckdose stecken.
몇WARNUNG
Vorschriften des Wasserversorgungsunter-
nehmens beachten.
Gemäß gültiger Vorschriften darf
das Gerät nie ohne Systemtrenner
am Trinkwassernetz betrieben
werden. Es ist ein geeigneter Sys-
temtrenner der Fa. KÄRCHER oder alter-
nativ ein Systemtrenner gemäß EN 12729
Typ BA zu verwenden.
Wasser, das durch einen Systemtrenner
geflossen ist, wird als nicht trinkbar einge-
stuft.
Anschlusswerte siehe Technische Daten.
Zulaufschlauch (Mindestlänge 7,5 m,
Mindestdurchmesser 3/4“) am Wasser-
anschluss des Gerätes und am Was-
serzulauf (zum Beispiel Wasserhahn)
anschließen.
Hinweis:
Der Zulaufschlauch ist nicht im Lieferum-
fang enthalten.
Wasserzulauf öffnen.
Saugschlauch mit Filter (Bestell-Nr.
4.440-238.0) am Wasseranschluss an-
schrauben.
Gerät entlüften:
Düse abschrauben.
Gerät so lange laufen lassen bis das
Wasser blasenfrei austritt.
Gerät ausschalten und Düse wieder
aufschrauben.
GEFAHR
Verletzungsgefahr! Gerät nie ohne mon-
tiertes Strahlrohr verwenden. Strahlrohr vor
jeder Benutzung auf festen Sitz überprü-
fen. Verschraubung des Strahlrohrs muss
handfest angezogen sein.
Explosionsgefahr!
Keine brennbaren Flüssigkeiten versprü-
hen.
Beim Einsatz des Gerätes in Gefahrberei-
chen (z.B. Tankstellen) sind die entsprechen-
den Sicherheitsvorschriften zu beachten.
Verletzungsgefahr! Beim Arbeiten
Handspritzpistole und Strahlrohr mit beiden
Händen halten.
Verletzungsgefahr! Der Abzugshebel und
der Sicherungshebel dürfen bei Betrieb
nicht festgeklemmt werden.
Verletzungsgefahr! Bei defektem Siche-
rungshebel Kundendienst aufsuchen.
Inbetriebnahme
Elektrischer Anschluss
Wasseranschluss
Anschluss an die Wasserleitung
Wasser aus offenen Behältern
ansaugen
Bedienung
9DE

– 5
Verletzungsgefahr durch Hochdruckwas-
serstrahl. Vor allen Arbeiten am Gerät Si-
cherungsraste an der Handspritzpistole
nach vorne schieben.
몇VORSICHT
Motoren nur an Stellen mit entsprechendem
Ölabscheider reinigen (Umweltschutz).
ACHTUNG
Verstopfungsgefahr. Düsen nur mit der
Mündung nach oben in das Zubehörfach
legen.
Handspritzpistole öffnen: Sicherungs-
hebel und Abzugshebel betätigen.

Handspritzpistole schließen: Sicherungs-
hebel und Abzugshebel loslassen.
Hinweis:
Das Gerät ist mit einem Druckschalter aus-
gestattet. Der Motor läuft nur an, wenn die
Handspritzpistole geöffnet ist.
Hochdruckschlauch ganz von der
Schlauchtrommel abrollen.
Geräteschalter auf „I“ stellen.
Kontrollleuchte leuchtet grün.
Handspritzpistole entsichern, dazu Si-
cherungsraste nach hinten schieben.
Handspritzpistole öffnen.
Nur 1.286-911.0:
GEFAHR
Beim Einstellen der Druck-/Mengenregulie-
rung darauf achten, dass sich die Ver-
schraubung des Strahlrohrs nicht löst.
Arbeitsdruck und Wassermenge durch
Drehen (stufenlos) an der Druck- und
Mengenregulierung einstellen(+/-)
몇WARNUNG
Ungeeignete Reinigungsmittel können das
Gerät und das zu reinigende Objekt be-
schädigen. Nur Reinigungsmittel verwen-
den, die von Kärcher freigegeben sind. Do-
sierempfehlung und Hinweise, die den Rei-
nigungsmitteln beigegeben sind, beachten.
Zum Schonen der Umwelt sparsam mit
Reinigungsmitteln umgehen
Sicherheitshinweise auf den Reinigungs-
mitteln beachten.
Kärcher-Reinigungsmittel garantieren ein
störungsfreies Arbeiten. Bitte lassen Sie
sich beraten oder fordern Sie unseren Ka-
talog oder unsere Reinigungsmittel-Infor-
mationsblätter an.
Reinigungsmitteltank füllen.
GEFAHR
Verletzungsgefahr! Gerät vor Düsenwech-
sel ausschalten und Handspritzpistole be-
tätigen, bis Gerät drucklos ist.
Handspritzpistole sichern, dazu Siche-
rungsraste nach vorne schieben.
Hockdruckdüse durch Niederdruckdü-
se (Größe 250, Zubehör) ersetzen.
Reinigungsmittel-Dosierventil auf ge-
wünschte Konzentration stellen.
Reinigungsmittelkonzentration [%] (bei
max. Fördermenge)
Reinigungsmittel sparsam auf die tro-
ckene Oberfläche sprühen und einwir-
ken (nicht trocknen) lassen.
Gelösten Schmutz mit dem Hochdruck-
strahl abspülen.
Nach dem Betrieb Filter in klares Was-
ser tauchen. Dosierventil auf höchste
Reinigungsmittel-Konzentration dre-
hen. Gerät starten und eine Minute lang
klarspülen.
Handspritzpistole schließen.
Das Gerät schaltet sich ab.
Handspritzpistole sichern, dazu Siche-
rungsraste nach vorne schieben.
Nach der Unterbrechung:
Handspritzpistole entsichern, dazu Si-
cherungsraste nach hinten schieben.
Handspritzpistole öffnen.
Das Gerät schaltet sich wieder ein.
Handspritzpistole öffnen/schließen
Betrieb mit Hochdruck
Betrieb mit Reinigungsmittel
Stellung Dosier-
ventil
1357
Reinigungsmittel-
konzentration [%]
(bei max. Förder-
menge)
0,5 2,5 5,0 7,0
Empfohlene Reinigungsmethode
Betrieb unterbrechen
10 DE

– 6
Wasserzulauf schließen.
Handspritzpistole öffnen.
Pumpe mit Geräteschalter einschalten
und 5-10 Sekunden laufen lassen.
Handspritzpistole schließen.
Geräteschalter auf „0/OFF“ stellen.
Netzstecker nur mit trockenen Händen
aus Steckdose ziehen.
Wasseranschluss entfernen.
Handspritzpistole betätigen, bis Gerät
drucklos ist.
Handspritzpistole sichern, dazu Siche-
rungsraste nach vorne schieben.
GEFAHR
Verbrühungsgefahr durch heißes Wasser. Im
ausgeschalteten Gerät enthaltenes Restwas-
ser kann sich erhitzen. Beim Entfernen des
Schlauchs vom Wasserzulauf kann das er-
hitzte Wasser herausspritzen und Verbrü-
hungen verursachen. Schlauch erst abneh-
men, wenn das Gerät abgekühlt ist.
Handspritzpistole in den Halter stecken.
Hochdruckschlauch aufwickeln und
über die Schlauchablage hängen.
oder
Hochdruckschlauch auf die Schlauch-
trommel aufwickeln. Griff der Kurbel
einschieben, um die Schlauchtrommel
zu blockieren.
Anschlusskabel um den Kabelhalter wi-
ckeln.
ACHTUNG
Frost zerstört das nicht vollständig von
Wasser entleerte Gerät.
Gerät an einem frostfreien Ort aufbewahren.
Reinigungsmitteltank leeren (siehe
„Pflege und Wartung/Bei Bedarf“).
Wasser ablassen.
Handelsübliches Frostschutzmittel
durch das Gerät pumpen.
Hinweis:
Handelsübliches Frostschutzmittel für Au-
tomobile auf Glykolbasis verwenden.
Handhabungsvorschriften des Frostschutz-
mittelherstellers beachten.
Gerät max. 1 Minute laufen lassen bis
Pumpe und Leitungen leer sind.
몇VORSICHT
Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes beim Transport be-
achten.
ACHTUNG
Abzugshebel während des Transports vor
Beschädigung schützen.
Zum Transport über längere Strecken
Gerät am Griff hinter sich herziehen.
Vor liegendem Transport Reinigungs-
mitteltank entleeren.
Beim Transport in Fahrzeugen Gerät
nach den jeweils gültigen Richtlinien
gegen Rutschen und Kippen sichern.
몇VORSICHT
Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes bei Lagerung beach-
ten.
Dieses Gerät darf nur in Innenräumen gela-
gert werden.
GEFAHR
Verletzungsgefahr durch unabsichtlich an-
laufendes Gerät und elektrischen Schlag.
Vor allen Arbeiten am Gerät, Gerät aus-
schalten und Netzstecker ziehen.
Hinweis:
Altöl darf nur von den dafür vorgesehenen
Sammelstellen entsorgt werden. Bitte ge-
ben Sie anfallendes Altöl dort ab. Ver-
schmutzen der Umwelt mit Altöl ist strafbar.
Mit Ihrem Händler können Sie eine regel-
mäßige Sicherheitsinspektion vereinbaren
oder einen Wartungsvertrag abschließen.
Bitte lassen Sie sich beraten.
Gerät ausschalten
Gerät aufbewahren
Frostschutz
Ist eine frostfreie Lagerung nicht
möglich:
Transport
Lagerung
Pflege und Wartung
Sicherheitsinspektion/
Wartungsvertrag
11DE

– 7
Anschlusskabel auf Schaden prüfen
(Gefahr durch elektrischen Schlag), be-
schädigtes Anschlusskabel unverzüg-
lich durch autorisierten Kundendienst/
Elektrofachkraft austauschen lassen.
Hochdruckschlauch auf Beschädigung
überprüfen (Berstgefahr).
Beschädigten Hochdruckschlauch un-
verzüglich austauschen.
Gerät (Pumpe) auf Dichtheit prüfen.
3 Tropfen Wasser pro Minute sind zu-
lässig und können an der Geräteunter-
seite austreten. Bei stärkerer
Undichtigkeit Kundendienst aufsuchen.
Ölstand prüfen. Bei milchigem Öl (Wasser
im Öl) sofort Kundendienst aufsuchen.
Feinfilter reinigen.
Gerät drucklos machen.
Befestigungsschraube der Gerätehaube
herausdrehen, Gerätehaube abnehmen.
Deckel mit Filter abschrauben.
Filter mit sauberem Wasser oder
Druckluft reinigen.
In umgekehrter Reihenfolge zusam-
menbauen.
Filter am Reinigungsmittel-Saug-
schlauch reinigen.
Wartung des Gerätes vom Kunden-
dienst durchführen lassen.
Öl wechseln.
Hinweis:
Ölmenge und -sorte siehe „Technische Daten“.
Befestigungsschraube der Gerätehau-
be herausdrehen, Gerätehaube abneh-
men.
Ölablassschraube vorne am Motorge-
häuse herausdrehen.
Öl in Auffangbehälter ablassen.
Ölablassschraube eindrehen.
Neues Öl langsam einfüllen; Luftblasen
müssen entweichen.
Deckel des Ölbehälters anbringen.
Gerätehaube befestigen.
Reinigungsmitteltank entleeren und rei-
nigen.
Verschlussdeckel für Reinigungsmittel-
tank mit Saugschlauch herausziehen.
Gerät auf die Rückseite legen.
Reinigungsmitteltank entleeren und rei-
nigen.
GEFAHR
Verletzungsgefahr durch unabsichtlich an-
laufendes Gerät und elektrischen Schlag.
–Vor allen Arbeiten am Gerät, Gerät aus-
schalten und Netzstecker ziehen.
–Elektrische Bauteile nur vom autorisier-
ten Kundendienst prüfen und reparie-
ren lassen.
–Bei Störungen, die in diesem Kapitel
nicht genannt sind, im Zweifelsfall und
bei ausdrücklichem Hinweis einen auto-
risierten Kundendienst aufsuchen.
Anschlusskabel auf Schaden prüfen.
Bei elektrischem Defekt Kundendienst
aufsuchen.
Hochdruckdüse montieren.
Düse reinigen/erneuern.
Feinfilter reinigen, bei Bedarf erneuern.
Gerät entlüften (siehe „Inbetriebnahme“).
Wasserzulaufmenge prüfen (siehe
Technische Daten).
Sämtliche Zulaufleitungen zur Pumpe
prüfen.
Bei Bedarf Kundendienst aufsuchen.
3 Tropfen Wasser pro Minute sind zulässig
und können an der Geräteunterseite aus-
treten. Bei stärkerer Undichtigkeit Kunden-
dienst aufsuchen.
Bei stärkerer Undichtigkeit Gerät durch
Kundendienst prüfen lassen.
Vor jedem Betrieb
Wöchentlich
Alle 500 Betriebsstunden,
mindestens jährlich
Ölwechsel
Bei Bedarf
Hilfe bei Störungen
Gerät läuft nicht
Gerät kommt nicht auf Druck
Pumpe undicht
12 DE

– 8
Saugleitungen für Wasser und Reini-
gungsmittel auf Undichtheit prüfen.
Gerät entlüften (siehe „Inbetriebnah-
me“).
Feinfilter reinigen.
Bei Bedarf Kundendienst aufsuchen.
Hochdruckdüse durch mitgelieferte
Niederdruckdüse ersetzen.
Reinigungsmittel-Saugschlauch mit Fil-
ter prüfen/reinigen.
Rückschlagventil im Anschluss des
Reinigungsmittel-Saugschlauches rei-
nigen/erneuern.
Reinigungsmittel-Dosierventil öffnen
oder prüfen/reinigen.
Entlüftungsbohrung des Reinigungs-
mitteltanks im Gehäuse reinigen.
Bei Bedarf Kundendienst aufsuchen.
Nur Original-Zubehör und Original-Ersatz-
teile verwenden, sie bieten die Gewähr für
einen sicheren und störungsfreien Betrieb
des Gerätes.
Informationen über Zubehör und Ersatztei-
le finden Sie unter www.kaercher.com.
In jedem Land gelten die von unserer zu-
ständigen Vertriebsgesellschaft herausge-
gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so-
fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih-
ren Händler oder die nächste autorisierte
Kundendienststelle.
Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon-
zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein-
schlägigen grundlegenden Sicherheits-
und Gesundheitsanforderungen der EU-
Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.
Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.
Dokumentationsbevollmächtigter:
S. Reiser
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]
Winnenden, 2016/03/01
Pumpe klopft
Reinigungsmittel wird nicht
angesaugt
Zubehör und Ersatzteile
Garantie
EU-Konformitätserklärung
Produkt: Hochdruckreiniger
Typ: 1.286-xxx
Typ: 1.292-xxx
Typ: 1.441-xxx
Einschlägige EU-Richtlinien
2006/42/EG (+2009/127/EG)
2014/30/EU
2000/14/EG
Angewandte harmonisierte Normen
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 2015
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2013
EN 61000–3–11: 2000
EN 62233: 2008
Angewandtes Konformitätsbewertungs-
verfahren
2000/14/EG: Anhang V
Schallleistungspegel dB(A)
Gemessen: 85
Garantiert: 87
CEO Head of Approbation
13DE

– 9
Technische Daten
HD 10/23-4 S
1.286-922.0
1.286-923.0
HD 10/23-4 S
1.286-911.0
HD 10/23-4 SX
1.286-924.0
Netzanschluss
Spannung V 400 220
Stromart Hz 3~ 50 3~60
Anschlussleistung kW 9,0
Absicherung (träge, Char. C) A 13 25
Schutzart IPX5
Maximal zulässige Netzimpedanz Ohm (0,189+j0,118) (0,145+j0,090)
Verlängerungskabel 10 m mm22,5
Verlängerungskabel 30 m mm24
Wasseranschluss
Zulauftemperatur (max.) °C 60
Zulaufmenge (min.) l/h (l/min) 1200 (20)
Saughöhe aus offenem Behälter (20 °C) m 0,5
Zulaufdruck (max.) MPa (bar) 1 (10)
Leistungsdaten
Arbeitsdruck Wasser (mit Standarddüse) MPa (bar) 23 (230) 3...23 (30...230)
Düsengröße der Standarddüse 050
Max. Betriebsüberdruck MPa (bar) 25,3 (253)
Fördermenge l/h (l/min) 1000 (16,7)
Reinigungsmittelansaugung l/h (l/min) 0...80 (0...1,3)
Rückstoßkraft der Handspritzpistole (max.) N 62
Ermittelte Werte gemäß EN 60335-2-79
Hand-Arm Vibrationswert
Handspritzpistole m/s2<2,5
Strahlrohr m/s2<2,5
Unsicherheit K m/s21
Schalldruckpegel LpA dB(A) 72
Unsicherheit KpA dB(A) 2
Schallleistungspegel LWA + Unsicherheit KWA dB(A) 87
Betriebsstoffe
Ölmenge l 1,2
Ölsorte SAE 90
Maße und Gewichte
Länge x Breite x Höhe mm 560 x 500 x 1090
Gewicht ohne Zubehör (SX) kg 66(68)
Inhalt Reinigungsmitteltank l 6
14 DE

– 1
Please read and comply with
these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent own-
ers.
see cover page
1 Trigger gun EASY!Lock
2 Triggering lever
3 Safety lever
4 High pressure hose EASY!Lock
5 Trigger gun storage clip
6 Dosage valve for detergent
7 Locking cap for detergent tank
8 Detergent Tank
9 Detergent suction hose with filter
10 Fastening screw for device hood
11 Power switch
12 Cover
13 Manometer
14 High-pressure connection EASY!Lock
15 Storage compartment for nozzles
16 Water connection
17 Fine filter
18 Oil level indicator
19 Oil tank
20 Storage compartment for hoses
21 Deaerating the detergent tank
22 Accessory compartment
23 Cable clamp
24 Hose drum
25 Crank
26 Handle
27 Union joint
28 Nozzle
29 Spray lance EASY!Lock
30 Pressure/ quantity regulation
(1.286-911.0 only)
31 Safety catch
– The operating elements for the cleaning
process are yellow.
– The controls for the maintenance and
service are light gray.
– Before first start-up it is definitely nec-
essary to read the operating instruc-
tions and safety indications Nr. 5.951-
949.0!
– Please follow the national rules and
regulations for fluid spray jets of the re-
spective country.
– Please follow the national rules and
regulations for accident prevention of
the respective country. Fluid spray jets
must be tested regularly and the results
of these tests must be documented in
writing.
– The appliance/accessories must not be
modified.
DANGER
Pointer to immediate danger, which leads
to severe injuries or death.
몇WARNING
Pointer to a possibly dangerous situation,
which can lead to severe injuries or death.
몇CAUTION
Pointer to a possibly dangerous situation,
which can lead to minor injuries.
ATTENTION
Pointer to a possibly dangerous situation,
which can lead to property damage.
Contents
Device elements . . . . . . . . . . . EN 1
Safety instructions. . . . . . . . . . EN 1
Proper use . . . . . . . . . . . . . . . EN 2
Safety Devices . . . . . . . . . . . . EN 2
Environmental protection . . . . EN 2
Before Startup. . . . . . . . . . . . . EN 3
Start up . . . . . . . . . . . . . . . . . . EN 3
Operation . . . . . . . . . . . . . . . . EN 4
Transport. . . . . . . . . . . . . . . . . EN 6
Storage . . . . . . . . . . . . . . . . . . EN 6
Care and maintenance . . . . . . EN 6
Troubleshooting . . . . . . . . . . . EN 7
Accessories and Spare Parts . EN 8
Warranty . . . . . . . . . . . . . . . . . EN 8
EU Declaration of Conformity . EN 8
Technical specifications . . . . . EN 9
Device elements
Colour coding
Safety instructions
Hazard levels
15EN

– 2
High-pressure jets can be dan-
gerous if improperly used. The
jet may not be directed at persons, animals,
live electrical equipment or at the appliance
itself.
According to applicable regula-
tions, the appliance must never be
used on the drinking water net
without a system separator. A suit-
able system separator by KÄRCHER or al-
ternatively a system separator according to
EN 12729 type BA must be used.
Water that was flowing through a system
separator is considered non-drinkable.
몇CAUTION
Always connect the system separator to
the water supply, never directly to the appli-
ance!
Use this high pressure cleaner exclusively
for
– Cleaning using low pressure jet and de-
tergent (for e.g. for cleaning machines,
cars, buildings, tools),
– For cleaning using high pressure jet
without detergent (for e.g. for cleaning
facades, terraces, garden appliances).
For stubborn dirt, we recommend the use of
the dirt blaster as a special accessory.
Quality requirements for water:
ATTENTION
Only clean water may be used as high
pressure medium. Impurities will lead to in-
creased wear and tear or formation of de-
posits in the appliance.
If recycled water is used, the following limit
values must not be exceeded.
Safety devices serve to protect the user
and must not be rendered in operational or
their functions bypassed.
While reducing the water supply/quantity
regulation at the pump head, the overflow
valve opens and part of the water flows
back to the pump suck side.
If the pulling lever on the trigger gun is re-
leased the pressure switch turns off the
pump, the high-pressure jet is stopped. If
the pulling lever is pulled the pump is
turned on again.
The overflow valve and pressure switch are
set and sealed at the factory. Setting only
by customer service.
The motor protection switch switches off
the device if the power consumption is high.
Symbols on the machine
Proper use
pH value 6,5...9,5
electrical conductivity * Conductivity
fresh water
+1200 µS/cm
settleable solids ** < 0,5 mg/l
total suspended solids *** < 50 mg/l
Hydrocarbons < 20 mg/l
Chloride < 300 mg/l
Sulphate < 240 mg/l
Calcium < 200 mg/l
Total hardness < 28 °dH
< 50 °TH
< 500 ppm
(mg CaCO3/l)
Iron < 0,5 mg/l
Manganese < 0,05 mg/l
Copper < 2 mg/l
Active chloride < 0,3 mg/l
free of bad odours
* Maximum total 2000 µS/cm
** Test volume 1 l, settling time 30 min
*** no abrasive substances
Safety Devices
Overflow valve with pressure switch
Environmental protection
The packaging material can be
recycled. Please do not throw
the packaging material into
household waste; please send it
for recycling.
16 EN

– 3
Electrical and electronic devices often con-
tain components which could potentially
pose a danger to human health and the en-
vironment if handled or disposed of incor-
rectly. However, these components are
necessary for the proper operation of the
device. Devices marked with this symbol
must not be disposed of with regular house-
hold rubbish.
Notes about the ingredients (REACH)
You will find current information about the
ingredients at:
www.kaercher.com/REACH
– Check the contents of the pack before
unpacking.
– In case of transport damage inform ven-
dor immediately.
Read the oil level display when the de-
vice is not running. The oil level must be
above the two pointers.
Unscrew the fastening screws of the
device hood; remove the device hood.
Cut off tip of oil container cover
Fasten the device hood.
Note: The EASY!Lock system joins com-
ponents with a quick-fasten thread solidly
and securely with just one turn.
Insert the high pressure nozzle onto the
spray lance.
Install union nut and hand-tighten it
(EASY!Lock).
Join the spray lance with the trigger gun
and tighten until hand-tight
(EASY!Lock).
Join the high-pressure hose with trigger
gun and high-pressure connection of
the appliance and tighten until hand-
tight (EASY!Lock).
Lock a cable clip in the side-hole on the
handle.
Insert the crank in the hose drum shaft
and lock it in.
Before rolling up, stretch out the high
pressure hose.
Wind the high pressure hose in uniform
layers on the hose drum by rotating the
crank. Select the rotation direction in
such a way that the high pressure hose
does not get bent.
Join the high pressure hose with trigger
gun and tighten until hand-tight
(EASY!Lock).
몇WARNING
Risk of injury! Appliance, accessories, sup-
ply lines and connections must be in fault-
free condition. If they are not in a perfect
state then the appliance must not be used.
Old appliances contain valuable
materials that can be recycled;
these should be sent for recy-
cling. Batteries, oil, and similar
substances must not enter the
environment. Please dispose of
your old appliances using appro-
priate collection systems.
Before Startup
Unpacking
Check oil level
Activate deaeration of oil container
Install hand spray gun, spray lance
and nozzle
Attaching the Accessories
In devices without hose drum:
In devices with hose drum:
Start up
2.
1.
17EN

– 4
몇DANGER
Danger of injury by electric shock.
–It is imperative to connect the appliance
to the electric mains by means of a plug.
It is forbidden to permanently connect
the appliance to the power supply. The
plug serves for the disconnection from
the mains.
–The appliance may only be connected
to alternating current.
–Minimum fuse strength of the socket
(see Technical Data).
–The highest allowed net impedance at
the electrical connection point (refer to
technical data) is not to be exceeded. In
case of confusion regarding the power
impedance present on your connection,
please contact your utilities provider.
–Use the extension cord that has an ad-
equate cross-section (see "Technical
Data") and unwind it fully from the cable
drum.
For connection values, see type plate/tech-
nical data.
Unwind the mains cable and place it on
the floor.
Insert the mains plug into a socket.
몇WARNING
Observe regulations of water supplier.
According to applicable regula-
tions, the appliance must never be
used on the drinking water net
without a system separator. A suit-
able system separator by KÄRCHER or al-
ternatively a system separator according to
EN 12729 type BA must be used.
Water that was flowing through a system
separator is considered non-drinkable.
For connection values refer to technical
specifications.
Connect the supply hose (minimum
length 7.5 m, minimum diameter 3/4“) to
the water connection point of the ma-
chine and at the water supply point (for
e.g. a tap).
Note:
The supply hose is not included.
Open the water supply.
Screw the suction hose with filter (order
no. 4.440-238.0) to the water connec-
tion.
Deaerate the appliance:
Unscrew the nozzle.
Switch on the appliance and let it run
until the water exiting is bubble-free.
Switch off the appliance and fit the noz-
zle again.
DANGER
Risk of injury! Never use the appliance
without the spray lance attached. Check
and ensure proper fitting of the spray lance
prior to each use. The screw connection of
the spray lance must be finger-tight.
Risk of explosion!
Do not spray flammable liquids.
If the appliance is used in hazardous areas
(e.g. filling stations) the corresponding
safety regulations must be observed.
Risk of injury! Hold the hand spray gun and
the spray pipe firmly with both hands.
Risk of injury! The trigger and safety lever
may not be locked during the operation.
Risk of injury! Contact Customer Service if
the safety lever is damaged.
Risk of injury from high-pressure water jet.
Slide the safety catch on the trigger gun for-
ward before performing any work with the
appliance.
몇CAUTION
Clean engines only at places with corre-
sponding oil separators (environmental
safety).
ATTENTION
Risk of blocking. Place the nozzles in the
accessory compartment with their joint
pointing upward.
Electrical connection
Water connection
Connection to the water supply
Drawing in water from open reservoirs
Operation
18 EN

– 5
To open the trigger gun: Actuate the
safety lever and trigger.
To close the hand spray gun: Release
the safety lever and trigger.
Note:
The appliance is equipped with a pressure
switch. The motor starts up only when the
trigger gun is open.
Roll off the high pressure hose totally
from the hose drum.
Set the appliance switch to "I".
Control lamp glows green.
Release the trigger gun. To do so, push
the safety catch towards the back.
Open the hand spray gun.
Only 1.286-911.0:
DANGER
When adjusting the pressure/quantity regu-
lation, make sure that the screw connection
of the spray lance does not become loose.
Set working pressure and flow rate
through turning (runless) at the pres-
sure- and amount regulation (B) (+/-).
몇WARNING
Unsuitable detergents can cause damage
to the appliance and to the object to be
cleaned. Use only those detergents that
have been approved by Kärcher. Observe
the dosage and other instructions provided
with these detergents. For considerate
treatment of the environment use detergent
economically.
Follow the safety instructions for using de-
tergents.
Kärcher detergents ensure smooth func-
tioning. Please consult us or ask for our cat-
alogue or our detergent information sheets.
Fill detergent tank.
DANGER
Risk of injury! Switch the appliance off prior
to replacing nozzle and activate hand spray
gun until device is pressureless.
Secure the trigger gun. To do so, push
the safety catch towards the front.
Replace high pressure nozzle with a
low pressure nozzle (size 250, attach-
ment).
Set dosing value for detergent to the
desired concentration.
Detergent concentration [%] (for max. flow
quantity)
Spray the detergent sparingly on the
dry surface and allow it to react, but not
to dry.
Spray off loosened dirt with the high-
pressure ray.
After operations, dip the filter in clear
water. Turn the dosing valve to the
highest detergent concentration. Start
the appliance and rinse for one minute.
Close the hand spray gun.
The appliance switches off.
Secure the trigger gun. To do so, push
the safety catch towards the front.
After the interruption:
Release the trigger gun. To do so, push
the safety catch towards the back.
Open the hand spray gun.
The appliance will switch on again.
Shut off water supply.
Open the hand spray gun.
Switch on the pump with the power
switch and allow to run for about 5-10
seconds.
Close the hand spray gun.
Set the appliance switch to "0/OFF“.
Pull main plug out of socket with dry
hands only.
Remove water connection.
Opening/closing the trigger gun
High pressure operation
Operation with detergent
Position of the dos-
ing valve
1357
Detergent concen-
tration [%]
(for max. flow
quantity)
0,5 2,5 5,0 7,0
Recommended cleaning method
Interrupting operation
Turn off the appliance
19EN

– 6
Activate hand spray gun until device is
pressure less.
Secure the trigger gun. To do so, push
the safety catch towards the front.
DANGER
Danger of scalding on account of hot water.
The water remaining in the switched off de-
vice can get heated up. When you remove
the hose from the water inlet, the heated
water can spray out and cause scalding. Do
not remove the hose before the device has
cooled down.
Insert the hand-spray gun in the holder.
Wind up the high-pressure hose and
hang it over the hose storage.
or
Wind up the high-pressure hose on the
hose drum. Push in the handle of the
crank to block the hose drum.
Wind the connection cable around the
cable holder.
ATTENTION
Frost will destroy the not completely water
drained device.
Store the appliance in a frost free area.
Emptying the detergent tank (see "Care
and Maintenance/ as required").
Drain water.
Pump in conventional frost protection
agents through the appliance.
Note:
Use normal glycol-based anti-freezing
agents for automobiles.
Observe handling instructions of the anti-
freeze agent manufacturer.
Operate device for max. 1 minute until
the pump and conduits are empty.
몇CAUTION
Risk of personal injury or damage! Mind the
weight of the appliance during transport.
ATTENTION
Protect the trigger from damage during
transport.
Pull the device behind you at the handle
for transporting it over longer distances.
Empty the detergent tank before trans-
porting in horizontal position.
When transporting in vehicles, secure
the appliance according to the guide-
lines from slipping and tipping over.
몇CAUTION
Risk of personal injury or damage! Consid-
er the weight of the appliance when storing
it.
This appliance must only be stored in inte-
rior rooms.
DANGER
Risk of injury by inadvertent startup of ap-
pliance and electrical shock.
Prior to all work on the appliance, switch off
the appliance and pull the power plug.
Note:
Used oil must only be disposed of by the
designated collection points. Please turn in
used oil there. Polluting the environment
with used oil is prosecutable.
You can sign with your dealer a contract for
regular safety inspection or even sign a
maintenance contract. Please take advice
on this matter.
Check connection cable for damages
(risk of electrical shock); get the dam-
aged connection cable replaced imme-
diately by an authorised customer ser-
vice person/ electrician.
Check the high pressure hose for dam-
ages (risk of bursting).
Please arrange for the immediate ex-
change of a damaged high-pressure
hose.
Storing the Appliance
Frost protection
If you cannot store it in a frost-free
place:
Transport
Storage
Care and maintenance
Safety inspection/ maintenance
contract
Before each use
20 EN
