Kärcher K 2 Compact User manual

www.kaercher.com/register-and-win
001
59651370 (12/13)
K 2 Compact
Deutsch 3
English 11
Français 19
Italiano 28
Nederlands 37
Español 46
Português 55
Dansk 64
Norsk 72
Svenska 80
Suomi 88
Ελληνικά 96
Türkçe 106
Русский 114
Magyar 125
Čeština 133
Slovenščina 141
Polski 149
Româneşte 158
Slovenčina 166
Hrvatski 174
Srpski 182
Български 190
Eesti 200
Latviešu 208
Lietuviškai 216
Українська 224
Қазақша 233

2

– 3
Sehr geehrter Kunde.
Lesen Sie vor der ersten Benut-
zung Ihres Gerätes diese Origi-
nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge-
brauch oder für Nachbesitzer auf.
Der Lieferumfang ihres Gerätes ist auf der
Verpackung abgebildet. Prüfen Sie beim
Auspacken den Inhalt auf Vollständigkeit.
Bei fehlendem Zubehör oder bei Transport-
schäden benachrichtigen Sie bitte ihren
Händler.
Verwenden Sie diesen Hochdruckreiniger
ausschließlich für den Privathaushalt.
–zum Reinigen von Maschinen, Fahrzeu-
gen, Bauwerken, Werkzeugen, Fassa-
den, Terrassen, Gartengeräten usw. mit
Hochdruck-Wasserstrahl (bei Bedarf mit
Zusatz von Reinigungsmitteln).
–mit von KÄRCHER zugelassenen Zube-
hörteilen, Ersatzteilen und Reinigungs-
mitteln. Beachten Sie die Hinweise, die
den Reinigungsmitteln beigegeben sind.
Die Verpackungsmaterialien sind recy-
clebar. Bitte werfen Sie die Verpackun-
gen nicht in den Hausmüll, sondern führen
Sie diese einer Wiederverwertung zu.
Altgeräte enthalten wertvolle recyc-
lingfähige Materialien, die einer Ver-
wertung zugeführt werden sollten.
Bitte entsorgen Sie Altgeräte deshalb über
geeignete Sammelsysteme.
Die Entnahme von Wasser aus öf-
fentlichen Gewässern ist in einigen
Ländern nicht erlaubt.
Arbeiten mit Reinigungsmitteln dür-
fen nur auf flüssigkeitsdichten Ar-
beitsflächen mit Anschluss an die
Schmutzwasserkanalisation durchgeführt
werden. Reinigungsmittel nicht in Gewäs-
ser oder Erdreich eindringen lassen.
Reinigungsarbeiten, bei denen ölhal-
tiges Abwasser entsteht z. B. Moto-
renwäsche, Unterbodenwäsche dürfen nur
an Waschplätzen mit Ölabscheider durch-
geführt werden.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen fin-
den Sie unter:
www.kaercher.de/REACH
Gefahr
Hinweis auf eine unmittelbar drohende Ge-
fahr, die zu schweren Körperverletzungen
oder zum Tod führt.
몇Warnung
Hinweis auf eine möglicherweise gefährli-
che Situation, die zu schweren Körperver-
letzungen oder zum Tod führen kann.
몇Vorsicht
Hinweis auf eine möglicherweise gefährli-
che Situation, die zu leichten Verletzungen
führen kann.
Achtung
Hinweis auf eine möglicherweise gefährli-
che Situation, die zu Sachschäden führen
kann.
Inhaltsverzeichnis
Lieferumfang . . . . . . . . . . . . . . DE . . 3
Bestimmungsgemäße
Verwendung . . . . . . . . . . . . . . . DE . . 3
Umweltschutz. . . . . . . . . . . . . . DE . . 3
Sicherheit . . . . . . . . . . . . . . . . . DE . . 3
Gerätebeschreibung. . . . . . . . . DE . . 6
Vor Inbetriebnahme . . . . . . . . . DE . . 6
Inbetriebnahme . . . . . . . . . . . . DE . . 7
Betrieb . . . . . . . . . . . . . . . . . . . DE . . 7
Transport . . . . . . . . . . . . . . . . . DE . . 8
Lagerung . . . . . . . . . . . . . . . . . DE . . 8
Pflege und Wartung . . . . . . . . . DE . . 8
Hilfe bei Störungen. . . . . . . . . . DE . . 9
Zubehör und Ersatzteile . . . . . . DE . . 9
Garantie . . . . . . . . . . . . . . . . . . DE . . 9
Technische Daten. . . . . . . . . . . DE . 10
EG-Konformitätserklärung . . . . DE . 10
Lieferumfang
Bestimmungsgemäße
Verwendung
Umweltschutz
Sicherheit
Bedeutung der Hinweise
3DE

– 4
Hochdruckstrahl nicht auf Per-
sonen, Tiere, aktive elektri-
sche Ausrüstung oder auf das
Gerät selbst richten.
Gerät vor Frost schützen.
Das Gerät darf nicht unmittelbar
an das öffentlichen Trinkwasser-
netz angeschlossen werden.
Gefahr
Netzstecker und Steckdose niemals mit
feuchten Händen anfassen.
Netzanschlussleitung mit Netzstecker
vor jedem Betrieb auf Schäden prüfen.
Beschädigte Netzanschlussleitung un-
verzüglich durch autorisierten Kunden-
dienst/ Elektrofachkraft austauschen
lassen. Gerät mit beschädigter Netzan-
schlussleitung nicht in Betrieb nehmen.
Alle stromführenden Teile im Arbeitsbe-
reich müssen strahlwassergeschützt
sein.
Netzstecker und Kupplung einer Ver-
längerungsleitung müssen wasserdicht
sein und dürfen nicht im Wasser liegen.
Die Kupplung darf weiterhin nicht auf
dem Boden liegen. Es wird empfohlen,
Kabeltrommeln zu verwenden, die ge-
währleisten, dass die Steckdosen sich
mindestens 60 mm über dem Boden
befinden.
Darauf achten, dass Netzanschluss-
oder Verlängerungsleitung nicht durch
Überfahren, Quetschen, Zerren oder
dergleichen verletzt oder beschädigt
werden. Die Netzleitungen vor Hitze, Öl
und scharfen Kanten schützen.
몇Warnung
Das Gerät nur an Wechselstrom anschlie-
ßen. Die Spannung muss mit dem Typen-
schild des Gerätes übereinstimmen.
Das Gerät darf nur an einen elektri-
schen Anschluss angeschlossen wer-
den, der von einem Elektroinstallateur
gemäß IEC 60364 ausgeführt wurde.
Ungeeignete elektrische Verlänge-
rungsleitungen können gefährlich sein.
Verwenden Sie im Freien nur dafür zu-
gelassene und entsprechend gekenn-
zeichnete elektrische Verlängerungs-
leitungen mit ausreichendem Lei-
tungsquerschnitt: 1 - 10 m: 1,5 mm2;
10 - 30 m: 2,5 mm2
Verlängerungsleitung immer vollstän-
dig von der Kabeltrommel abwickeln.
Aus Sicherheitsgründen empfehlen wir
grundsätzlich, das Gerät über einen Feh-
lerstromschutzschalter (max. 30 mA) zu
betreiben.
Gefahr
Wichtige Komponenten, wie Hoch-
druckschlauch, Handspritzpistole und
Sicherheitseinrichtungen vor jedem Be-
trieb auf Schäden prüfen. Beschädigte
Komponenten unverzüglich austau-
schen. Gerät mit beschädigten Kompo-
nenten nicht in Betrieb nehmen.
Den Hochdruckstrahl nicht auf andere
oder sich selbst richten, um Kleidung
oder Schuhwerk zu reinigen.
Keine Gegenstände abspritzen, die ge-
sundheitsgefährdende Stoffe (z.B. As-
best) enthalten.
Fahrzeugreifen/Reifenventile können
durch den Hochdruckstrahl beschädigt
werden und platzen. Erstes Anzeichen
hierfür ist eine Verfärbung des Reifens.
Beschädigte Fahrzeugreifen/Reifen-
ventile sind lebensgefährlich. Mindes-
tens 30 cm Strahlabstand bei der Reini-
gung einhalten!
Verpackungsfolien von Kindern fernhal-
ten, es besteht Erstickungsgefahr!
몇Warnung
Das Gerät darf nicht von Kindern oder
nicht unterwiesenen Personen betrie-
ben werden.
Dieses Gerät ist nicht dafür bestimmt,
durch Personen mit eingeschränkten
physischen, sensorischen oder geisti-
gen Fähigkeiten oder mangels Erfahrun-
gen und/oder mangels Wissen benutzt
Symbole auf dem Gerät
Elektrische Komponenten
Sicherer Umgang
4 DE

– 5
zu werden, es sei denn, sie werden
durch eine für ihre Sicherheit zuständige
Person beaufsichtigt oder erhielten von
ihr Anweisungen, wie das Gerät zu be-
nutzen ist und haben die daraus resultie-
renden Gefahren verstanden.
Kinder dürfen mit dem Gerät nicht spielen.
Kinder beaufsichtigen, um sicherzustel-
len, dass sie nicht mit dem Gerät spielen.
Der Benutzer hat das Gerät bestim-
mungsgemäß zu verwenden. Er hat die
örtlichen Gegebenheiten zu berücksich-
tigen und beim Arbeiten mit dem Gerät
auf Personen im Umfeld zu achten.
Hochdruckschläuche, Armaturen und
Kupplungen sind wichtig für die Geräte-
sicherheit. Nur vom Hersteller empfoh-
lene Hochdruckschläuche, Armaturen
und Kupplungen verwenden.
Das Gerät nicht verwenden, wenn sich
andere Personen in Reichweite befinden,
es sei denn, sie tragen Schutzkleidung.
Dieses Gerät wurde entwickelt für die
Verwendung von Reinigungsmitteln,
die vom Hersteller geliefert oder emp-
fohlen werden. Die Verwendung von
anderen Reinigungsmitteln oder Che-
mikalien kann die Sicherheit des Gerä-
tes beeinträchtigen.
몇Vorsicht
Bei längeren Arbeitspausen Gerät am
Hauptschalter / Geräteschalter aus-
schalten oder Netzstecker ziehen.
Mindestens 30 cm Strahlabstand bei
der Reinigung von lackierten Oberflä-
chen einhalten, um Beschädigungen zu
vermeiden.
Das Gerät niemals unbeaufsichtigt las-
sen, solange es in Betrieb ist.
Das Gerät bei Temperaturen unter 0 °C
nicht betreiben.
Gefahr
Keine brennbaren Flüssigkeiten ver-
sprühen.
Niemals lösungsmittelhaltige Flüssig-
keiten oder unverdünnte Säuren und
Lösungsmittel ansaugen! Dazu zählen
z.B. Benzin, Farbverdünner oder Heiz-
öl. Der Sprühnebel ist hochentzündlich,
explosiv und giftig. Kein Aceton, unver-
dünnte Säuren und Lösungsmittel ver-
wenden, da sie die am Gerät verwende-
ten Materialien angreifen.
Der Betrieb in explosionsgefährdeten
Bereichen ist untersagt.
Beim Einsatz des Gerätes in Gefahrbe-
reichen (z.B. Tankstellen) sind die ent-
sprechenden Sicherheitsvorschriften
zu beachten.
Zum Schutz vor zurückspritzendem Was-
ser oder Schmutz geeignete Schutzklei-
dung und Schutzbrille tragen.
몇Vorsicht
Vor allen Tätigkeiten mit oder am Gerät
Standsicherheit herstellen, um Unfälle oder
Beschädigungen durch Umfallen des Ge-
räts zu vermeiden.
Die Standsicherheit des Gerätes ist ge-
währleistet, wenn es auf einer ebenen
Fläche abgestellt wird.
몇Vorsicht
Sicherheitseinrichtungen dienen dem
Schutz des Benutzers und dürfen nicht ver-
ändert oder umgangen werden.
Der Geräteschalter verhindert den unbeab-
sichtigten Betrieb des Gerätes.
Die Verriegelung sperrt den Hebel der
Handspritzpistole und verhindert den unbe-
absichtigten Start des Gerätes.
Das Überströmventil verhindert eine Über-
schreitung des zulässigen Arbeitsdrucks.
Wird der Hebel an der Handspritzpistole
losgelassen, schaltet der Druckschalter die
Pumpe ab, der Hochdruckstrahl stoppt.
Wird der Hebel gezogen, schaltet die Pum-
pe wieder ein.
Sonstige Gefahren
Persönliche Schutzausrüstung
Standsicherheit
Sicherheitseinrichtungen
Geräteschalter
Verriegelung Handspritzpistole
Überströmventil mit Druckschalter
5DE

– 6
In dieser Betriebsanleitung wird die maxi-
male Ausstattung beschrieben. Je nach
Modell gibt es Unterschiede im Lieferum-
fang (siehe Verpackung).

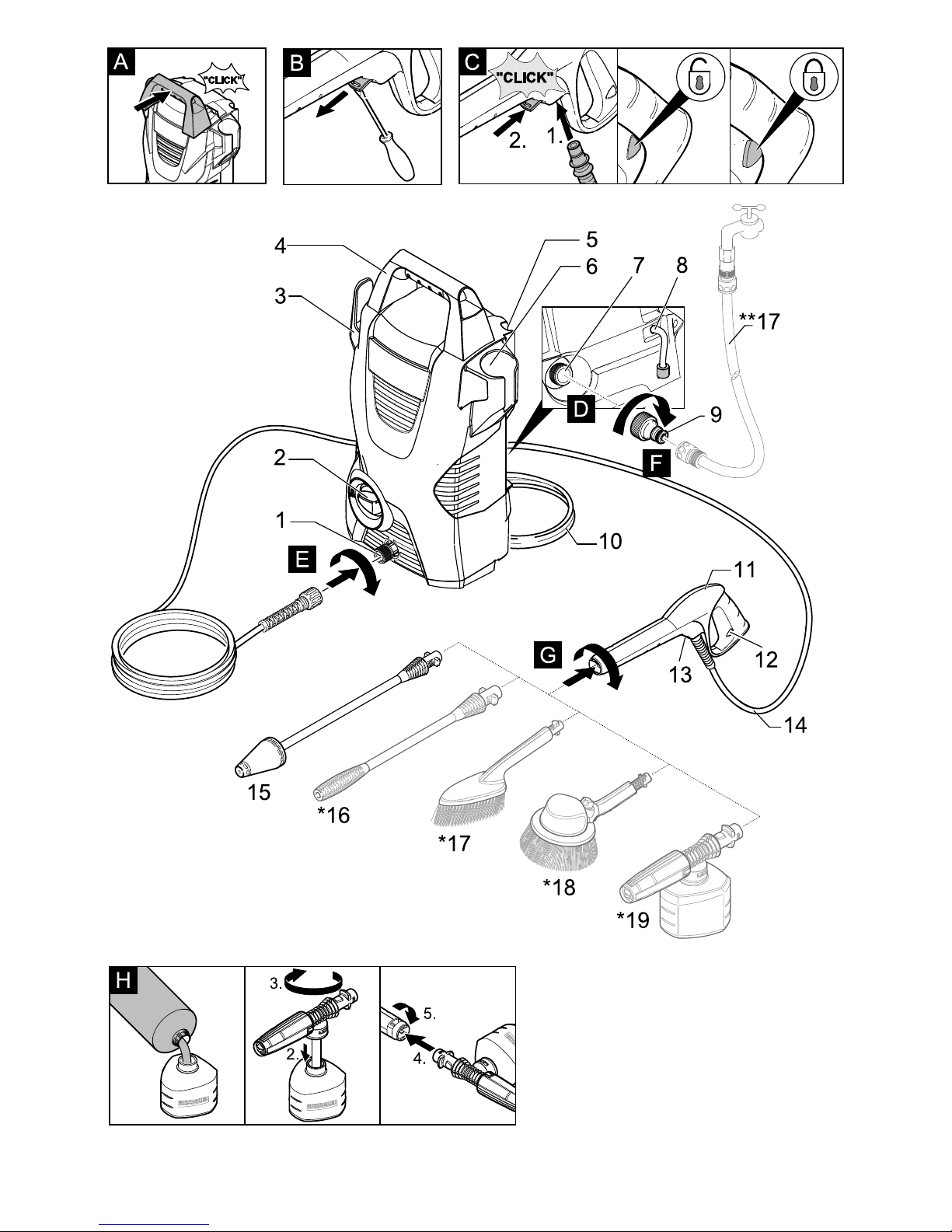

Abbildungen siehe Seite 2
1 Hochdruckanschluss
2 Geräteschalter „0/OFF“ / „I/ON“
3 Aufbewahrungshaken für Hochdruck-
schlauch und Netzanschlussleitung
4 Tragegriff
5 Aufbewahrung für Strahlrohr
6 Aufbewahrung für Handspritzpistole
7 Wasseranschluss mit eingebautem Sieb
8 Saugschlauch für Reinigungsmittel (mit
Filter)
9 Kupplung für Wasseranschluss
10 Netzanschlussleitung mit Netzstecker
11 Handspritzpistole
12 Verriegelung Handspritzpistole
13 Klammer für Hochdruckschlauch
14 Hochdruckschlauch
15 Strahlrohr mit Dreckfräser
Für hartnäckige Verschmutzungen
———————————————––––
Optionales Zubehör
16 Strahlrohr mit Hochdruckdüse
Für normale Reinigungsaufgaben.
17 Waschbürste
Zum Arbeiten mit Reinigungsmittel ge-
eignet.
18 Rotierende Waschbürste
Zum Arbeiten mit Reinigungsmittel ge-
eignet.
Besonders geeignet für die Autoreinigung.
19 Schaumdüse mit Reinigungsmittelbe-
hälter
Reinigungsmittel wird aus dem Behälter
angesaugt und es entsteht ein kraftvol-
ler Reinigungsmittelschaum.
———————————————––––
Nicht im Lieferumfang
20 Wasserzulaufschlauch
Einen gewebeverstärkten Wasser-
schlauch mit einer handelsüblichen
Kupplung verwenden. Durchmesser
mindestens 13 mm (1/2 Zoll); Länge
mindestens 7,5 m.
Dem Gerät lose beigelegte Teile vor Inbe-
triebnahme montieren.
Abbildung
Transportgriff befestigen.
Abbildung
Klammer für Hochdruckschlauch aus
Handspritzpistole herausziehen (z.B.
mit Schlitz-Schraubendreher).
Abbildung
Hochdruckschlauch in Handspritzpisto-
le stecken.
Klammer eindrücken, bis sie einrastet.
Sichere Verbindung durch Ziehen am
Hochdruckschlauch prüfen.
Abbildung
Kupplung auf Wasseranschluss des
Gerätes schrauben.
Anschlusswerte siehe Typenschild/Techni-
sche Daten.
Vorschriften des Wasserversorgungsunter-
nehmens beachten.
몇Warnung
Gemäß gültigen Vorschriften darf das Ge-
rät nie ohne Systemtrenner am Trinkwas-
sernetz betrieben werden. Es ist ein geeig-
neter Systemtrenner der Fa. KÄRCHER
oder alternativ ein Systemtrenner gemäß
EN 12729 Typ BA zu verwenden.
Wasser, das durch einen Systemtrenner ge-
flossen ist, gilt nicht mehr als Trinkwasser.
Achtung
Systemtrenner immer an der Wasserversor-
gung, niemals direkt am Gerät anschließen.
Achtung
Verunreinigungen im Wasser können die
Hochdruckpumpe und das Zubehör be-
schädigen. Zum Schutz wird die Verwen-
dung des KÄRCHER-Wasserfilters (Son-
derzubehör, Bestellnummer 4.730-059)
empfohlen.
Gerätebeschreibung Vor Inbetriebnahme
Zubehör montieren
Wasserversorgung
6 DE

– 7
Achtung
Trockenlauf von mehr als 2 Minuten führt
zu Beschädigungen an der Hochdruck-
pumpe. Baut das Gerät innerhalb von 2 Mi-
nuten keinen Druck auf, Gerät abschalten
und gemäß Hinweisen im Kapitel „Hilfe bei
Störungen“ verfahren.
Abbildung
Hochdruckschlauch mit dem Hoch-
druckanschluss des Gerätes verbinden.
Abbildung
Wasserzulaufschlauch auf Kupplung
am Wasseranschluss stecken.
Hinweis: Der Zulaufschlauch ist nicht
im Lieferumfang enthalten.
Wasserzulaufschlauch an die Wasser-
versorgung anschließen.
Wasserhahn vollständig öffnen.
Netzstecker in Steckdose stecken.
Gerät einschalten „I/ON“.
Hebel der Handspritzpistole entsperren.
Hebel ziehen, das Gerät schaltet ein.
Gerät laufen lassen (max. 2 Minuten),
bis Wasser blasenfrei an der Hand-
spritzpistole austritt.
Hebel der Handspritzpistole loslassen.
Hinweis: Wird der Hebel losgelassen,
schaltet das Gerät ab. Der Hochdruck
im System bleibt erhalten.
Hebel der Handspritzpistole verriegeln.
몇Gefahr
Durch den austretenden Wasserstrahl an
der Hochdruckdüse wirkt eine Rückstoß-
kraft auf die Handspritzpistole. Für siche-
ren Stand sorgen, Handspritzpistole und
Strahlrohr gut festhalten.
몇Gefahr
Hochdruckstrahlen können bei unsachge-
mäßem Gebrauch gefährlich sein. Der
Strahl darf nicht auf Personen, Tiere, aktive
elektrische Ausrüstung oder auf das Gerät
selbst gerichtet werden.
Achtung
Autoreifen, Lack oder empfindlichen Ober-
flächen wie Holz nicht mit dem Dreckfräser
reinigen, Gefahr der Beschädigung.
Abbildung
Strahlrohr in Handspritzpistole einste-
cken und durch 90° Drehung fixieren.
Hebel der Handspritzpistole entsperren.
Hebel ziehen, das Gerät schaltet ein.
Gefahr
Die Verwendung von falschen Reinigungs-
mitteln oder Chemikalien kann die Sicher-
heit des Gerätes beeinträchtigen.
Verwenden Sie zur jeweiligen Reinigungs-
aufgabe ausschließlich KÄRCHER Reini-
gungs- und Pflegemittel, da diese speziell
für die Verwendung mit Ihrem Gerät entwi-
ckelt wurden. Die Verwendung von anderen
Reinigungs- und Pflegemitteln kann zu
schnellerem Verschleiß und dem Erlöschen
der Garantieansprüche führen. Bitte infor-
mieren Sie sich im Fachhandel oder fordern
Sie direkt bei KÄRCHER Informationen an.
Gefahr
Die falsche Verwendung von Reinigungs-
mitteln kann schwere Verletzungen oder
Vergiftungen verursachen.
Bei Verwendung von Reinigungsmitteln ist
das Sicherheitsdatenblatt des Reinigungs-
mittel-Herstellers zu beachten, insbeson-
dere die Hinweise zur persönlichen Schut-
zausrüstung.
Saugschlauch für Reinigungsmittel in
gewünschter Länge aus dem Gehäuse
ziehen.
Saugschlauch für Reinigungsmittel in
einen Behälter mit Reinigungsmittellö-
sung hängen.
Strahlrohr von der Handspritzpistole
trennen. Nur mit der Handspritzpistole
arbeiten.
Hinweis: Dadurch wird bei Betrieb die
Reinigungsmittellösung dem Wasser-
strahl zugemischt.
Reinigungsmittel sparsam auf die tro-
ckene Oberfläche sprühen und einwir-
ken (nicht trocknen) lassen.
Gelösten Schmutz mit Hochdruckstrahl
abspülen.
Inbetriebnahme
Betrieb
Arbeiten mit Reinigungsmittel
Empfohlene Reinigungsmethode
7DE

– 8
Optional
Abbildung
Reinigungsmittellösung in Reinigungs-
mittelbehälter der Schaumdüse füllen
(Dosierungsangabe auf Gebinde der
Reinigungsmittel beachten).
Hebel der Handspritzpistole loslassen.
Hebel der Handspritzpistole verriegeln.
Bei längeren Arbeitspausen (über 5 Mi-
nuten) zusätzlich das Gerät ausschal-
ten „0/OFF“.
몇Vorsicht
Den Hochdruckschlauch nur von der Hand-
spritzpistole oder dem Gerät trennen, wenn
kein Druck im System vorhanden ist.
Nach Arbeiten mit Reinigungsmittel:
Gerät etwa 1 Minute zum klarspülen be-
treiben.
Hebel der Handspritzpistole loslassen.
Gerät ausschalten „0/OFF“.
Wasserhahn schließen.
Hebel der Handspritzpistole drücken,
um den noch vorhandenen Druck im
System abzubauen.
Hebel der Handspritzpistole verriegeln.
Netzstecker aus der Steckdose ziehen.
Gerät von der Wasserversorgung tren-
nen.
몇Vorsicht
Um Unfälle oder Verletzungen zu vermei-
den beim Transport das Gewicht des Gerä-
tes beachten (siehe technische Daten).
Gerät am Tragegriff hochheben und tra-
gen.
Gerät gegen Verrutschen und Kippen
sichern.
몇Vorsicht
Um Unfälle oder Verletzungen zu vermei-
den bei der Auswahl des Lagerortes das
Gewicht des Gerätes beachten (siehe tech-
nische Daten).
Vor längerer Lagerung, z.B. im Winter zu-
sätzlich die Hinweise im Kapitel Pflege be-
achten.
Gerät auf einer ebenen Fläche abstellen.
Handspritzpistole in Aufbewahrung für
Handspritzpistole stecken.
Strahlrohr in die Aufbewahrung für
Strahlrohr einrasten.
Netzanschlussleitung, Hochdruck-
schlauch und Zubehör am Gerät ver-
stauen.
Achtung
Nicht vollständig entleerte Geräte und Zu-
behör können von Frost zerstört werden.
Gerät und Zubehör vollständig entleeren
und vor Frost schützen.
Um Schäden zu vermeiden:
Gerät vollständig von Wasser entlee-
ren: Gerät ohne angeschlossenen
Hochdruckschlauch und ohne ange-
schlossene Wasserversorgung ein-
schalten (max. 1 min) und warten, bis
kein Wasser mehr am Hochdruckan-
schluss austritt. Gerät ausschalten.
Gerät mit komplettem Zubehör in einem
frostsicheren Raum aufbewahren.
Gefahr
Gefahr eines Stromschlags. Vor allen Pfle-
ge– und Wartungsarbeiten das Gerät aus-
schalten und den Netzstecker ziehen.
Vor längerer Lagerung, z. B. im Winter:
Filter vom Saugschlauch für Reini-
gungsmittel abziehen und unter fließen-
dem Wasser reinigen.
Betrieb unterbrechen
Betrieb beenden
Transport
Transport von Hand
Transport in Fahrzeugen
Lagerung
Gerät aufbewahren
Frostschutz
Pflege und Wartung
Pflege
8 DE

– 9
Sieb im Wasseranschluss mit einer
Flachzange herausziehen und unter
fließendem Wasser reinigen.
Das Gerät ist wartungsfrei.
Kleinere Störungen können Sie mit Hilfe
der folgenden Übersicht selbst beheben.
Im Zweifelsfall wenden Sie sich bitte an den
autorisierten Kundendienst.
Gefahr
Gefahr eines Stromschlags. Vor allen Pfle-
ge– und Wartungsarbeiten das Gerät aus-
schalten und den Netzstecker ziehen.
Reparaturarbeiten und Arbeiten an elektri-
schen Bauteilen dürfen nur vom autorisier-
ten Kundendienst durchgeführt werden.
Hebel der Handspritzpistole ziehen,
das Gerät schaltet ein.
Prüfen ob die angegebene Spannung
auf dem Typenschild mit der Spannung
der Stromquelle übereinstimmt.
Netzanschlussleitung auf Beschädi-
gung prüfen.
Wasserversorgung auf ausreichende
Fördermenge überprüfen.
Sieb im Wasseranschluss mit einer
Flachzange herausziehen und unter
fließendem Wasser reinigen.
Gerät entlüften: Gerät ohne ange-
schlossenen Hochdruckschlauch ein-
schalten und warten (max. 2 Minuten),
bis Wasser blasenfrei am Hochdruck-
anschluss austritt. Gerät ausschalten
und Hochdruckschlauch wieder an-
schließen.
Hochdruckdüse reinigen: Verschmut-
zungen aus der Düsenbohrung mit ei-
ner Nadel entfernen und von vorne mit
Wasser ausspülen.
Wasserzulaufmenge überprüfen.
Eine geringe Undichtheit des Gerätes
ist technisch bedingt. Bei starker Un-
dichtheit den autorisierten Kunden-
dienst beauftragen.
Strahlrohr von der Handspritzpistole
trennen. Nur mit der Handspritzpistole
arbeiten.
Filter am Saugschlauch für Reinigungs-
mittel reinigen.
Saugschlauch für Reinigungsmittel auf
Knickstellen überprüfen.
Sonderzubehör erweitert die Nutzungs-
möglichkeiten Ihres Gerätes. Nähere Infor-
mationen dazu erhalten Sie bei Ihrem KÄR-
CHER-Händler.
Verwenden Sie ausschließlich Original
KÄRCHER Ersatzteile. Eine Ersatzteilüber-
sicht finden Sie am Ende dieser Betriebs-
anleitung.
In jedem Land gelten die von unserer zu-
ständigen Vertriebsgesellschaft herausge-
gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so-
fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih-
ren Händler oder die nächste autorisierte
Kundendienststelle.
Adressen finden Sie unter:
www.kaercher.com/dealersearch
Wartung
Hilfe bei Störungen
Gerät läuft nicht
Gerät kommt nicht auf Druck
Starke Druckschwankungen
Gerät undicht
Reinigungsmittel wird nicht
angesaugt
Zubehör und Ersatzteile
Sonderzubehör
Ersatzteile
Garantie
9DE

– 10
Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon-
zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein-
schlägigen grundlegenden Sicherheits-
und Gesundheitsanforderungen der EG-
Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.
Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.
Dokumentationsbevollmächtigter:
S. Reiser
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]
Technische Daten
Elektrischer Anschluss
Spannung 220-240
1~50/60
V
Hz
Stromaufnahme 6 A
Schutzgrad IP X5
Schutzklasse II
Netzabsicherung (träge) 10 A
Wasseranschluss
Zulaufdruck 0,2-1,2 MPa
Zulauftemperatur (max.) 40 °C
Zulaufmenge (min.) 7 l/min
Leistungsdaten
Arbeitsdruck 8 MPa
Max. zulässiger Druck 11 MPa
Fördermenge, Wasser 5,2 l/min
Fördermenge maximal 6,0 l/min
Fördermenge, Reinigungsmittel 0,3 l/min
Rückstoßkraft der
Handspritzpistole
12 N
Maße und Gewichte
Länge 280 mm
Breite 176 mm
Höhe 443 mm
Gewicht, betriebsbereit mit
Zubehör
4,7 kg
Ermittelte Werte gemäß EN 60335-2-79
Hand-Arm Vibrationswert
Unsicherheit K
<2,5
0,3
m/s2
m/s2
Schalldruckpegel LpA
Unsicherheit KpA
75
3
dB(A)
dB(A)
Schallleistungspegel LWA +
Unsicherheit KWA
91 dB(A)
Technische Änderungen vorbehalten.
EG-Konformitätserklärung
Produkt: Hochdruckreiniger
Typ: 1.673-xxx
Einschlägige EG-Richtlinien
2000/14/EG
2004/108/EG
2006/42/EG (+2009/127/EG)
2011/65/EU
Angewandte harmonisierte Normen
EN 50581
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008
Angewandtes Konformitätsbewertungs-
verfahren
2000/14/EG: Anhang V
Schallleistungspegel dB(A)
Gemessen: 89
Garantiert: 91
Winnenden, 2013/12/01
CEO Head of Approbation
10 DE

– 3
Dear Customer.
Please read and comply with
these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent own-
ers.
The scope of delivery of your appliance is il-
lustrated on the packaging. Check the con-
tents of the appliance for completeness
when unpacking.
In the event of missing accessories or any
transport damage, please contact your
dealer.
This high pressure cleaner is designed for
domestic use only.
–for cleaning machines, vehicles, build-
ings, tools, facades, terraces, garden-
ing tools, etc. by means of a high-pres-
sure water jet (if necessary, with addi-
tional cleaning agents).
–with accessories, replacement parts
and cleaning agents approved by
KÄRCHER. Please observe the infor-
mation accompanying the cleaning
agents.
The packaging material can be recy-
cled. Please do not place the packag-
ing into the ordinary refuse for dispos-
al, but arrange for the proper recy-
cling.
Old appliances contain valuable ma-
terials that can be recycled. Please
arrange for the proper recycling of old
appliances. Please dispose your old
appliances using appropriate collec-
tion systems.
The extraction of water from public
waters is prohibited in some coun-
tries.
Work with detergents must only be
performed on liquid-tight work surfac-
es with connections to the wastewa-
ter runoff. Do not let release deter-
gent into waters or earth.
Cleaning operations which produce
oily waste water, e.g. engine washes,
underbody washes, may only be car-
ried out using washing stations
equipped with an oil separator.
Notes about the ingredients (REACH)
You will find current information about the
ingredients at:
www.kaercher.com/REACH
Danger
Pointer to immediate danger, which leads
to severe injuries or death.
몇Warning
Pointer to a possibly dangerous situation,
which can lead to severe injuries or death.
몇Caution
Pointer to a possibly dangerous situation,
which can lead to minor injuries.
Caution
Pointer to a possibly dangerous situation,
which can lead to property damage.
Contents
Scope of delivery . . . . . . . . . . . EN . . 3
Proper use . . . . . . . . . . . . . . . . EN . . 3
Environmental protection . . . . . EN . . 3
Safety . . . . . . . . . . . . . . . . . . . . EN . . 3
Description of the Appliance. . . EN . . 6
Before Startup . . . . . . . . . . . . . EN . . 6
Start up. . . . . . . . . . . . . . . . . . . EN . . 7
Operation . . . . . . . . . . . . . . . . . EN . . 7
Transport . . . . . . . . . . . . . . . . . EN . . 8
Storage. . . . . . . . . . . . . . . . . . . EN . . 8
Maintenance and care . . . . . . . EN . . 8
Troubleshooting . . . . . . . . . . . . EN . . 9
Accessories and Spare Parts. . EN . . 9
Warranty. . . . . . . . . . . . . . . . . . EN . . 9
Technical specifications . . . . . . EN . 10
EC Declaration of Conformity. . EN . 10
Scope of delivery
Proper use
Environmental protection
Safety
Meaning of the notes
11EN

– 4
The high pressure jet may not
be directed at persons, ani-
mals, live electrical equipment
or at the appliance itself.
Protect the appliance against frost.
The appliance must not be direct-
ly connected to the public drinking
water network.
Danger
Never touch the mains plug and the
socket with wet hands.
Check the power cord with mains plug
for damage prior to every use. Immedi-
ately have damaged power cord re-
placed by an authorised customer ser-
vice / electrician. Do not operate an ap-
pliance if the power cord is damaged.
All current-conducting parts in the work-
ing area must be protected against jet
water.
The mains plug and the coupling of an
extension cable must be watertight and
must never lie in water. Moreover, the
coupling may never lie on the ground.
The use of cable reels that ensure that
the sockets are at least 60 mm above
the ground is recommended.
Make sure that the power cord or exten-
sion cable is not damaged by running
over, pinching, dragging or the like. Pro-
tect the power cords from heat, oil, and
sharp edges.
몇Warning
The appliance may only be connected
to alternating current. The voltage must
correspond with the type plate of the
appliance.
The appliance may only be connected
to an electric supply that has been in-
stalled by an electrician in accordance
with IEC 60364.
Unsuitable electrical extension cables
can be hazardous. Only use electrical
extension cables outdoors which have
been approved and labelled for this pur-
pose and have an adequate cable
cross-section: 1 -10 m: 1.5 mm2;
10 - 30 m: 2.5 mm2:
Always fully unreel the extension cable
from the cable drum.
For safety reasons, we recommend that
you operate the appliance only via a re-
sidual current device (max. 30 mA).
Danger
Check important components, such as
high-pressure hose, hand spray gun and
safety installations, for damage prior to
every operation. Immediately replace
damaged components. Do not operate
appliance with damaged components.
The high-pressure jet must not be di-
rected at other persons or the user him-
/herself to clean clothing or footwear.
Never use the appliance to clean ob-
jects containing hazardous substances
(e.g. asbestos).
Vehicle tyres/tyre valves are suscepti-
ble to damage from the high-pressure
jet and may burst. The first indication for
this is a discolouration of the tyre. Dam-
aged vehicle tyres/tyre valves are peril-
ous. Keep a minimum jet distance of 30
cm during cleaning!
Keep packaging films away from chil-
dren, there is a risk of suffocation!
몇Warning
The appliance must not be operated by
children or persons who have not been
instructed accordingly.
This appliance is not intended for use
by persons with limited physical, senso-
ry or mental capacities or lacking expe-
rience and/or skills, unless such per-
sons are accompanied and supervised
by a person in charge of their safety or
they have received precise instructions
on the use of this appliance and have
understood the resulting risks.
Children must not play with this appli-
ance.
Supervise children to prevent them
from playing with the appliance.
Symbols on the machine
Electric components
Safe handling
12 EN

– 5
The user must use the appliance as in-
tended. The person must consider the
local conditions and must pay attention
to other persons in the vicinity when
working with the appliance.
High-pressure hoses, fixtures and cou-
plings are important for the safety of the
appliance. Only use high-pressure hos-
es, fixtures and couplings recommend-
ed by the manufacturer.
Do not use the appliance when there
are other persons around unless they
are also wearing protective clothing.
This appliance was designed to be
used with detergents which are sup-
plied or recommended by the manufac-
turer. The use of other detergents or
chemicals may compromise the safety
of the appliance.
몇Caution
In case of extended breaks, switch the
appliance off at the main switch / appli-
ance switch or pull the mains plug.
Keep a distance of at least 30 cm when
using the jet for cleaning painted surfac-
es to avoid damage.
Never leave the appliance unattended
as long as it is in operation.
Do not operate the appliance at temper-
atures below 0 °C.
Danger
Do not spray flammable liquids.
Never draw in fluids containing solvents
or undiluted acids and solvents! This in-
cludes petrol, paint thinner and heating
oil. The spray mist is highly inflamma-
ble, explosive and poisonous. Do not
use acetone, undiluted acids and sol-
vents, as they corrode the materials
used on the appliance.
The appliance may not be operated in
explosive atmospheres.
If the appliance is used in hazardous ar-
eas (e.g. filling stations) the corre-
sponding safety regulations must be
observed.
Wear protective clothing and safety gog-
gles to protect against splash back contain-
ing water or dirt.
몇Caution
Create stability for the appliance prior to
any work on or with the appliance to pre-
vent accidents or damage.
The stability of the appliance is warrant-
ed when it is placed onto an even sur-
face.
몇Caution
Safety installations serve the protection of
the user and may not be modified or by-
passed.
The appliance switch prevents unintention-
al operation of the appliance.
This lock locks the lever of the trigger gun
and prevents the inadvertent start of the ap-
pliance.
The overflow valve prevents the permissi-
ble working pressure from being exceeded.
If the lever on the trigger gun is released
the pressure switch turns off the pump, the
high pressure jet is stopped. If the lever is
pulled the pump is turned on again.
Other risks
Personal protective equipment
Stability
Safety Devices
Appliance switch
Lock trigger gun
Overflow valve with pressure switch
13EN

– 6
These operating instructions describe the
maximum equipment. Depending on the
model, there are differences in the scopes
of delivery (see packaging).
Illustrations on Page 2
1 High pressure connection
2 Appliance switch "0/OFF“/ „I/ON“
3 Storage hook for high pressure hose
and mains connection cable
4 Carrying handle
5 Storage for spray lance
6 Storage for trigger gun
7 Water connection with integrated sieve
8 Detergent suction hose (with sieve)
9 Coupling element for water connection
10 Mains cable with mains plug
11 Trigger gun
12 Lock trigger gun
13 Clamp for high pressure hose
14 High pressure hose
15 Spray lance with Dirtblaster
For strong contaminations
———————————————––––
Optional accessories
16 Spray lance with high pressure nozzle
For normal cleaning tasks.
17 Washing brush
Suitable for use with detergents.
18 Rotary washing brush
Suitable for use with detergents.
Especially suitable for cleaning cars.
19 Foam nozzle with detergent container
With powerful foam for effortless clean-
ing.
———————————————––––
Not included in the delivery
20 Water supply hose
Use a fabric reinforced water hose with
a commercially available coupling. Min-
imum diameter 13 mm (1/2 inch); mini-
mum length 7.5 m.
Mount loose parts delivered with appliance
prior to start-up.
Illustration
Attach the transport handle.
Illustration
Pull out the clamp for the high-pressure
hose from the hand spray gun (e.g. a
Philips screwdriver).
Illustration
Connect high pressure hose to trigger
gun.
Push the clamp in until it locks. Check
the secure connection by pulling on the
high-pressure hose.
Illustration
Screw the coupling element to the wa-
ter connection on the appliance.
For connection values, see type plate/tech-
nical data.
Observe regulations of water supplier.
몇Warning
According to applicable regulations, the ap-
pliance must never be used on the drinking
water net without a system separator. A
suitable system separator by KÄRCHER or
alternatively a system separator according
to EN 12729 type BA must be used.
Water that has flown through a system sep-
arator is no longer classified as drinking
water.
Caution
Always connect the system separator to
the water supply, never directly to the appli-
ance!
Caution
Impurities in the water can damage the
high-pressure pump and the accessories.
For protection, the use of the KÄRCHER
water filter (optional accessory, order no.
4.730-059) is recommended.
Description of the Appliance Before Startup
Attaching the Accessories
Water supply
14 EN

– 7
Caution
Dry running of more than 2 minutes leads to
damage of the high-pressure pump. If the
appliance does not build up pressure within
2 minutes, switch the appliance off and pro-
ceed in accordance with the instructions in
Chapter "Troubleshooting".
Illustration
Connect the high pressure hose to the
high pressure connection of the appli-
ance.
Illustration
Attach the water supply hose to the
coupling on the water connection.
Note: The supply hose is not included.
Connect the water supply hose to the
water supply.
Completely open the water tap.
Insert the mains plug into the socket.
Turn on the appliance “I/ON”.
Unlock the lever on the trigger gun.
Pull on the lever of the trigger gun; the
device will switch on.
Switch the appliance on for a (max. of 2
minutes) and wait until the water exits at
the hand spray gun without bubbles.
Release the lever on the trigger gun.
Note: Release the lever of the trigger
gun; the device will switch off again.
High pressure remains in the system.
Lock the lever on the trigger gun.
몇Danger
The water jet that is emitted from the high-
pressure nozzle results in a repulsion power
acting on the hand spray gun. Make sure
that you have a firm footing and are also
holding the hand spray gun and spray lance
firmly.
몇Danger
High-pressure jets can be dangerous if im-
properly used. The jet may not be directed
at persons, animals, live electrical equip-
ment or at the appliance itself.
Caution
Car tyres, paint or sensitive surfaces such
as wood should not be cleaned with the dirt
blaster, as there is a risk of damage.
Illustration
Push the spray lance into the trigger
gun and fasten it by turning it through
90°.
Unlock the lever on the trigger gun.
Pull on the lever of the trigger gun; the
device will switch on.
Danger
The use of wrong detergents or chemicals
can compromise the safety of the appli-
ance.
Please use exclusively KÄRCHER deter-
gents and care products to carry out the re-
spective cleaning task, as these were spe-
cifically developed for your appliance. The
use of other detergents and care products
may lead to premature wear and can inval-
idate your warranty claims. Please obtain
information at your local dealer or request
information directly from KÄRCHER.
Danger
The improper use of detergents can cause
severe injuries or toxication.
When using detergents, the material data
safety sheet issued by the detergent manu-
facturer must be adhered to, especially the
instructions regarding personal protective
equipment.
Pull detergent suction hose as far as is
required out of the housing.
Suspend end of detergent suction hose
in a container filled with detergent.
Detach spray lance from the trigger
gun. Work only with the trigger gun.
Note: This will mix the detergent with
the water stream.
Spray the detergent sparingly on the
dry surface and allow it to react, but not
to dry.
Spray off loosened dirt with the high
pressure jet.
Start up
Operation
Working with detergent
Recommended cleaning method
15EN

– 8
Optional
Illustration
Fill the detergent solution in the deter-
gent tank of the foam nozzle (observe
dosage instructions on the packaging of
the detergent).
Release the lever on the trigger gun.
Lock the lever on the trigger gun.
During longer breaks (more than 5 min-
utes), also turn the appliance off using
the "0/OFF" switch.
몇Caution
Only separate the high-pressure hose from
the hand spray gun or the appliance when
there is no pressure in the system.
After operation with detergent: Run the
machine for approximately 1 minute for
a clear rinse.
Release the lever on the trigger gun.
Turn off the appliance "0/OFF".
Turn off tap.
Press the lever on the trigger gun to re-
lease any remaining pressure in the
system.
Lock the lever on the trigger gun.
Disconnect the mains plug from the
socket.
Detach the appliance from the water
supply.
몇Caution
In order to prevent accidents or injuries,
mind the weight of the appliance during
transport (see technical data).
Lift appliance by the carrying handle
and carry it.
Secure the appliance against shifting
and tipping over.
몇Caution
In order to prevent accidents or injuries,
mind the weight of the appliance when
choosing the storage location (see techni-
cal data).
Prior to extended storage periods, as dur-
ing the winter, also observe the instructions
in the Care section.
Park the machine on an even surface.
Insert the trigger gun in its holder.
Engage the spray lance in its compart-
ment.
Stow away the mains cable, the high-
pressure hose and accessory on the
appliance.
Caution
Appliances and accessories that are not
completely drained can be destroyed by
frost. Completely drain appliance and ac-
cessories and protect them against frost.
To avoid damage:
Completely drain all water from the ap-
pliance: Switch the appliance on with
detached high pressure hose and de-
tached water supply (max. 1 minute)
and wait, until no more water exits at the
high pressure connection. Turn off the
appliance.
Store the appliance and the entire ac-
cessories in a frost free room.
Danger
Risk of electric shock. Turn off the appli-
ance and remove the mains plug prior to
performing any care and maintenance
work.
Prior to longer periods of storage, e.g. in
the winter:
Remove filter from suction hose for de-
tergent and clean under running water.
Interrupting operation
Finish operation
Transport
When transporting by hand
When transporting in vehicles
Storage
Storing the Appliance
Frost protection
Maintenance and care
Care
16 EN

– 9
Pull out the sieve in the water connec-
tion using flat-nose pliers and clean un-
der running water.
The appliance is maintenance free.
You can rectify minor faults yourself with
the help of the following overview.
If in doubt, please consult the authorized
customer service.
Danger
Risk of electric shock. Turn off the appli-
ance and remove the mains plug prior to
performing any care and maintenance
work.
Repair work and work on the electrical
components may only be performed by an
authorised customer service.
Pull on the lever of the trigger gun; the
device will switch on.
Check whether the voltage indicated on
the type plate corresponds to the volt-
age of the mains supply.
Check the mains connection cable for
damages.
Check water supply for adequate deliv-
ery rate.
Pull out the sieve in the water connec-
tion using flat-nose pliers and clean un-
der running water.
Appliance ventilation: Switch the appli-
ance on with the high-pressure hose
detached and operate (max. 2 minutes)
until the water exits the high-pressure
connection without bubbles. Switch off
appliance and reconnect high-pressure
hose.
Clean high-pressure nozzle: Remove
dirt and debris from the nozzle bore, us-
ing a needle and rinse through with wa-
ter from the front.
Check water flow quantity.
Slight leakage from the appliance pump
is normal. If the leakage increases con-
tact the authorized customer service.
Detach spray lance from the trigger
gun. Work only with the trigger gun.
Clean the detergent suction hose filter.
Check the detergent suction hose for
kinks.
Special accessories expand the possibili-
ties of using your appliance. Please contact
your KÄRCHER dealer for further informa-
tion.
Use only original KÄRCHER spare parts.
You will find a list of spare parts at the end
of these operating instructions.
The warranty terms published by the rele-
vant sales company are applicable in each
country. We will repair potential failures of
your appliance within the warranty period
free of charge, provided that such failure is
caused by faulty material or defects in man-
ufacturing. In the event of a warranty claim
please contact your dealer or the nearest
authorized Customer Service centre.
Please submit the proof of purchase.
Addresses can be found under:
www.kaercher.com/dealersearch
Maintenance
Troubleshooting
Appliance is not running
Pressure does not build up in the
appliance
Strong pressure fluctuations
Appliance is leaking
No detergent infeed
Accessories and Spare Parts
Special accessories
Spare parts
Warranty
17EN

– 10
We hereby declare that the machine de-
scribed below complies with the relevant
basic safety and health requirements of the
EU Directives, both in its basic design and
construction as well as in the version put
into circulation by us. This declaration shall
cease to be valid if the machine is modified
without our prior approval.
The undersigned act on behalf and under
the power of attorney of the company man-
agement.
Authorised Documentation Representative
S. Reiser
Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Phone: [phone]
Fax: [phone]
Technical specifications
Electrical connection
Voltage 220-240
1~50/60
V
Hz
Power consumption 6 A
Protection class IP X5
Protective class II
Mains fuse (slow-blow) 10 A
Water connection
Feed pressure 0,2-1,2 MPa
Max. feed temperature 40 °C
Min. feed volume 7 I/min
Performance data
Working pressure 8 MPa
Max. permissible pressure 11 MPa
Water flow rate 5,2 I/min
Max. flow rate 6,0 I/min
Detergent flow rate 0,3 I/min
Recoil force of trigger gun 12 N
Dimensions and weights
Length 280 mm
Width 176 mm
Height 443 mm
Weight, ready to operate with
accessories
4,7 kg
Values determined as per EN 60335-2-79
Hand-arm vibration value
Uncertainty K
<2,5
0,3
m/s2
m/s2
Sound pressure level LpA
Uncertainty KpA
75
3
dB(A)
dB(A)
Sound power level LWA + Un-
certainty KWA
91 dB(A)
Subject to technical changes.
EC Declaration of Conformity
Product: High pressure cleaner
Type: 1.673-xxx
Relevant EU Directives
2000/14/EC
2004/108/EC
2006/42/EC (+2009/127/EC)
2011/65/EU
Applied harmonized standards
EN 50581
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008
Applied conformity evaluation method
2000/14/EC: Appendix V
Sound power level dB(A)
Measured: 89
Guaranteed: 91
Winnenden, 2013/12/01
CEO Head of Approbation
18 EN

– 3
Cher client,
Lire cette notice originale avant
la première utilisation de votre
appareil, se comporter selon ce qu'elle re-
quièrt et la conserver pour une utilisation ul-
térieure ou pour le propriétaire futur.
L'étendue de la fourniture de votre appareil
figure sur l'emballage. Lors du déballage,
contrôler l’intégralité du matériel.
S'il manque des accessoires ou en cas de
dommages imputables au transport, infor-
mer immédiatement le revendeur.
Ce nettoyeur haute pression ne doit être
utilisé que pour un usage privé:
–pour le nettoyage de machines, véhi-
cules, bâtiments, outils, façades, ter-
rasses, outils de jardinage etc. avec un
jet d'eau sous pression (et si besoin en
ajoutant des détergents).
–avec des accessoires, pièces de re-
change et détergents homologués par
KÄRCHER. Veuillez respecter les
consignes livrées avec les détergents.
Les matériaux constitutifs de l’embal-
lage sont recyclables. Ne pas jeter
les emballages dans les ordures mé-
nagères, mais les remettre à un sys-
tème de recyclage.
Les appareils usés contiennent des
matériaux précieux recyclables les-
quels doivent être apportés à un sys-
tème de recyclage. Pour cette raison,
utilisez des systèmes de collecte
adéquats afin d'éliminer les appareils
usés.
Il est dans certains pays interdit de
prélever de l'eau dans les cours d'eau
publiques.
Les travaux avec du détergent ne
doivent être faits que sur des plans
de travail étanches aux liquides, avec
raccord à la canalisation d'eaux
usées. Ne pas laisser le détergent
s'infiltrer dans les eaux ou dans le sol.
Tous travaux de nettoyage produi-
sant des eaux usées contenant de
l’huile, par exemple un nettoyage de
moteur ou de bas de caisse, doivent
uniquement être effectués à des
postes de lavage équipés d’un sépa-
rateur d’huile.
Instructions relatives aux ingrédients
(REACH)
Les informations actuelles relatives aux in-
grédients se trouvent sous :
www.kaercher.com/REACH
Table des matières
Contenu de livraison . . . . . . . . FR . . 3
Utilisation conforme . . . . . . . . . FR . . 3
Protection de l’environnement . FR . . 3
Sécurité . . . . . . . . . . . . . . . . . . FR . . 4
Description de l’appareil. . . . . . FR . . 6
Avant la mise en service . . . . . FR . . 7
Mise en service . . . . . . . . . . . . FR . . 7
Fonctionnement . . . . . . . . . . . . FR . . 8
Transport . . . . . . . . . . . . . . . . . FR . . 9
Entreposage. . . . . . . . . . . . . . . FR . . 9
Entretien et maintenance . . . . . FR . . 9
Assistance en cas de panne . . FR . 10
Accessoires et pièces de
rechange . . . . . . . . . . . . . . . . . FR . 10
Garantie . . . . . . . . . . . . . . . . . . FR . 10
Caractéristiques techniques. . . FR . 11
Déclaration de conformité CE . FR . 11
Contenu de livraison
Utilisation conforme
Protection de
l’environnement
19FR

– 4
Danger
Signale la présence d'un danger imminent
entraînant de graves blessures corporelles
et pouvant avoir une issue mortelle.
몇Avertissement
Signale la présence d'une situation éven-
tuellement dangereuse pouvant entraîner
de graves blessures corporelles et même
avoir une issue mortelle.
몇Attention
Remarque relative à une situation poten-
tiellement dangereuse pouvant entraîner
des blessures légères.
Attention
Remarque relative à une situation éven-
tuellement dangereuse pouvant entraîner
des dommages matériels.
Le jet haute pression ne doit
être dirigé ni sur des per-
sonnes ou des animaux, ni sur
des installations électriques actives, ni sur
l'appareil lui-même.
Mettre l'appareil à l'abri du gel.
L'appareil ne doit pas être directe-
ment raccordé au réseau pu-
blique d'eau potable.
Danger
Ne jamais saisir la fiche secteur ni la
prise de courant avec des mains hu-
mides.
Vérifier avant chaque utilisation que le
câble d'alimentation et la fiche secteur
ne sont pas endommagés. Un câble
d’alimentation endommagé doit immé-
diatement être remplacé par le service
après-vente ou un électricien agréé. Ne
pas mettre en service un appareil avec
un câble d'alimentation électrique en-
dommagé.
Toutes les pièces conductrices dans la
zone de travail doivent être protégées
contre les jets d’eau.
La fiche secteur et le couplage d'une
conduite de rallonge doivent être
étanches et ne doivent pas reposer
dans l'eau. Le raccord ne doit pas se si-
tuer sur le sol. Il est recommandé d'uti-
liser des enrouleurs de câble qui garan-
tissent le fait que les prises se trouvent
à au moins 60 mm au-dessus du sol.
Veiller à ne pas abîmer ni endommager
le câble d’alimentation ni le câble de ral-
longe en roulant dessus, en les coin-
çant ni en tirant violemment dessus.
Protéger les câbles d’alimentation
contre la chaleur, l’huile et les bords
tranchants.
몇Avertissement
Branchement l’appareil uniquement à
du courant alternatif. La tension doit
être identique avec celle indiquée sur la
plaque signalétique de l’appareil.
L’appareil doit uniquement être raccor-
dé à un branchement électrique mis en
service par un électricien conformé-
ment à la norme IEC 60364.
Des rallonges électriques non adaptées
peuvent présenter des risques. Utiliser
à l’air libre uniquement des câbles de
rallonge électriques autorisés et mar-
qués de façon adéquate avec une sec-
tion suffisante du conducteur :
1 - 10 m :1,5 mm2; 10 - 30 m :2,5 mm2
Toujours dérouler entièrement les ral-
longes de l’enrouleur de câble.
Pour des raisons de sécurité, nous re-
commandons que l'appareil soit exploi-
té avec un disjoncteur de courant de
défaut (max. 30 mA).
Danger
Avant toute utilisation, vérifier l'état des
composants importants, comme le
flexible haute pression, la poignée pis-
tolet et les dispositifs de sécurité. Rem-
placer immédiatement les composants
endommagés. Ne pas mettre en ser-
Sécurité
Signification des remarques
Symboles sur l'appareil
Composants électriques
Manipulation fiable
20 FR
