SVENSKA
2
SVENSKA
Läs bruksanvisningen noggrant innan användning!
OBS! Max. totalbelastning på vinklat ryggstöd är 120 kg.
MONTERING

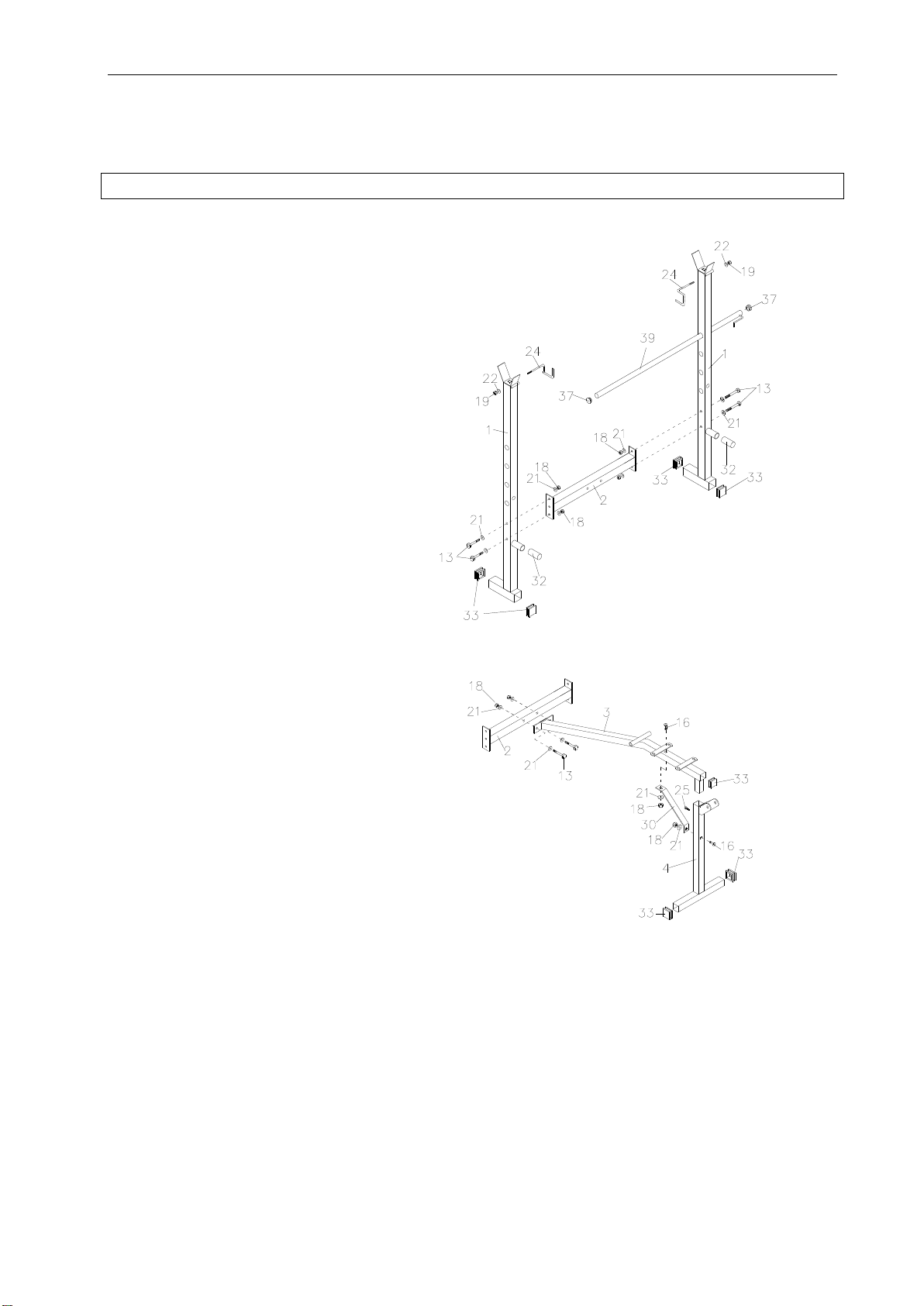

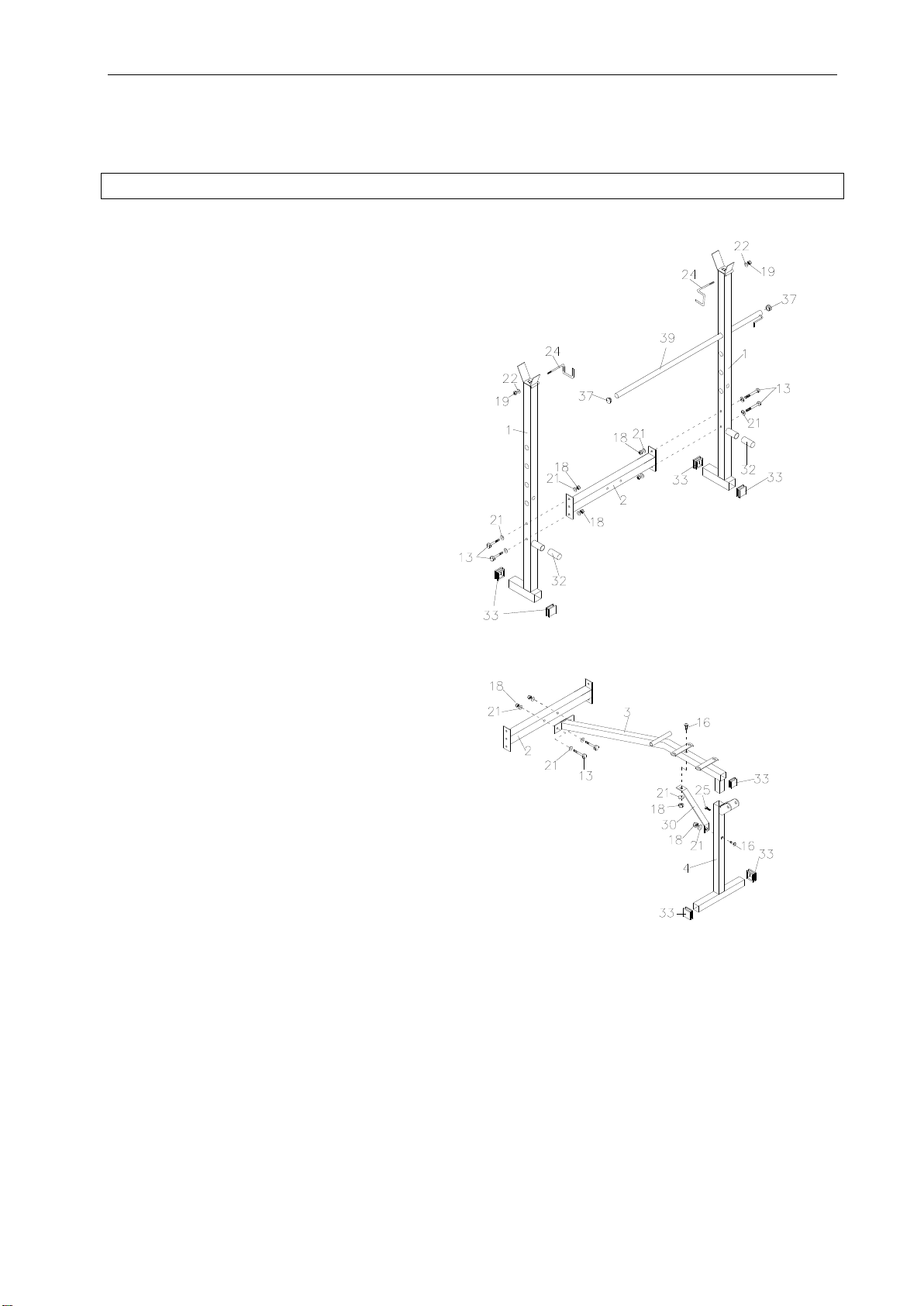

Steg 1
1. Montera fyrkantiga ändskydd 38 mm
(33) i viktstolpens (1) ändar och
montera plastbussningen (32) på den
runda änden av viktstolpen(1).
Montera stödröret (2) på viktstolpen
(1) och säkra med skruv (13), mutter
(18) och bricka (21) enligt bilden. För
in säkerhetsspärren för skivstången
(24) i hålet viktstolpen (1). Säkra med
mutter (19) och bricka (22) enligt
bilden.
2. Montera runda ändskydd 19 mm (37)
i båda ändarna av stödstången för
ryggstödet (39). För in stödstången
för ryggstödet (39) i hålet i viktstolpen
(1) enligt bilden.
Steg 2
Placera fyrkantiga ändskydd 38 mm
(33) i frambenets ändar (4). Fäst ena
änden av mittstaget (3) i frambenet
(4) och säkra med skruv (25). Placera
fyrkantigt ändskydd 38 mm (33) i
mittstagets ände (3). Fäst stödplattan
(30) i mittstaget (3) och frambenet
(4). Säkra med skruv (16), mutter
(18) och bricka (21). Fäst den andra
änden av mittstaget (3) i stödröret (2).
Säkra med skruv (13), mutter (18)
och bricka (21) enligt bilden.
SVENSKA
3

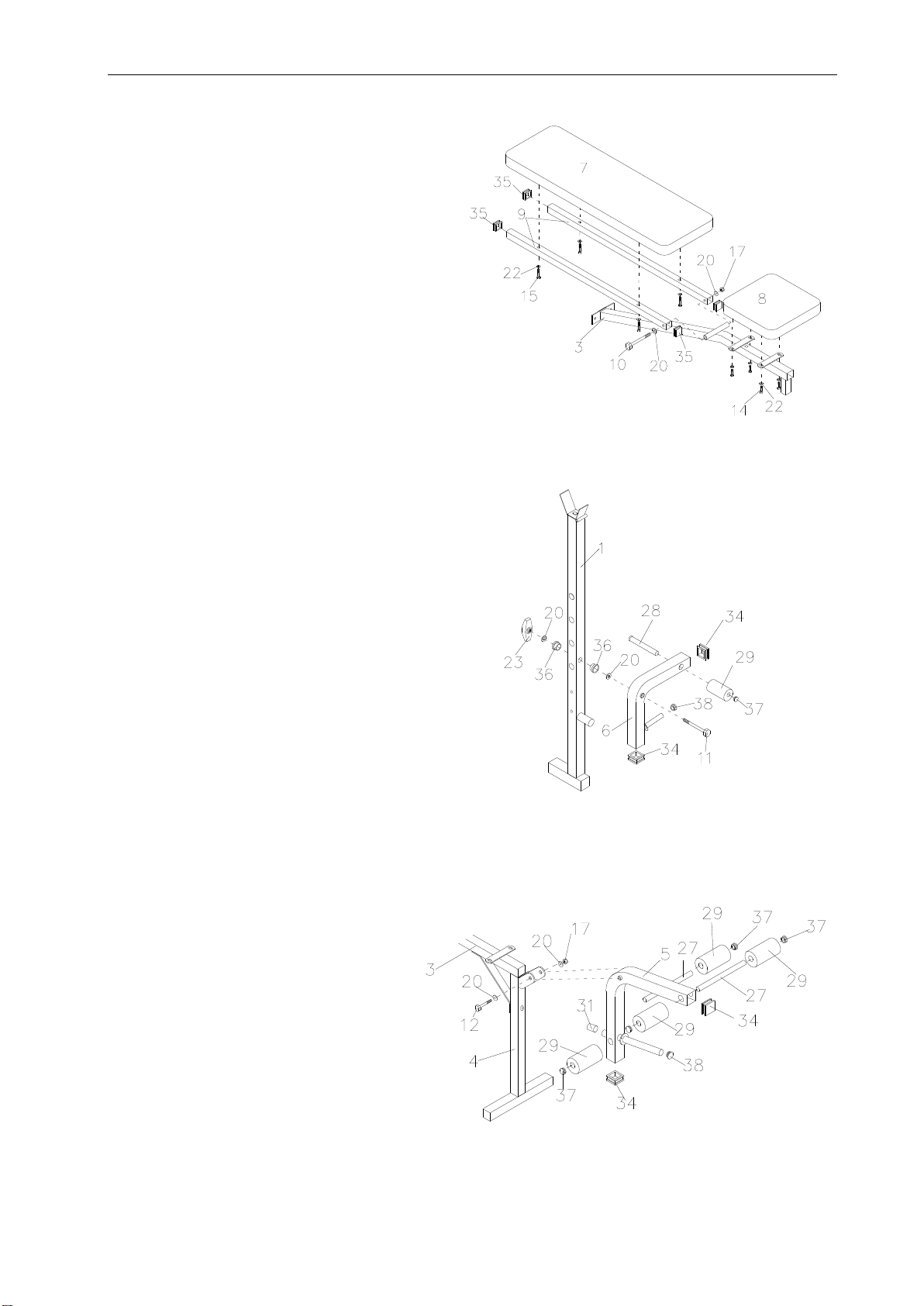

Steg 3
Montera fyrkantiga ändskydd 25 mm
(35) i ryggstödsrörets ändar (9). Fäst
ryggstödsröret (9) i den svetsade
stången på mittstaget (3). Säkra med
skruv (10), mutter (17) och bricka (20).
Montera ryggstödet (7) på
ryggstödsröret (9). Säkra med skruv
(15) och bricka (22). Montera sätet (8)
på mittstaget (3) och säkra med skruv
(14) och bricka (22) enligt bilden.
Steg 4
Montera fyrkantiga ändskydd 30
mm (34) i båda ändarna av flies-
armen (6). För skumrullehållaren
(28) genom hålet i flies-armen (6).
Montera skumrulle (29) och runt
ändskydd 19 mm (37) på
skumrullehållaren (28). För in skruv
(11) genom flies-arm (6), bricka
(20) och rund bussning (36). Säkra
med mutter (23) enligt bilden.
Steg 5
Montera rund dämpare 25 mm
(31), runt ändskydd 25 mm (38)
och fyrkantigt ändskydd 30 mm
(34) på benlyftarmen (5) enligt
bilden. För in skumrullehållaren
(27) genom hålet i benlyftarmen
(5). Montera skumrulle (29) och
runda ändskydd 19 mm (37) på
skumrullehållarens (27) ändar.
Montera benlyftarmen (5) på
mittstaget (3). Säkra med skruv
(12), mutter (17) och bricka (20)
enligt bilden.
NORSK
5
NORSK
Les bruksanvisningen nøye før bruk!
MERK! Maks. totalbelastning på vinklet ryggstøtte er 120 kg.
MONTERING
Trinn 1
1. Monter firkantede
endebeskyttelser 38 mm (33) i
vektstolpens (1) ender og monter
plastbøssingen (32) på den runde
enden av vektstolpen (1). Monter
støtterøret (2) på vektstolpen (1)
og fest med skrue (13), mutter (18)
og skive (21) som på bildet. Før
sikkerhetssperren for vektstangen
(24) inn i hullet i vektstolpen (1).
Sikre med mutter (19) og skive
(22) som på bildet.
2. Monter runde endebeskyttelser
19 mm (37) i begge endene av
støttestangen for ryggstøtten (39).
Før støttestangen for ryggstøtten
(39) inn i hullet i vektstolpen (1)
som på bildet.
Trinn 2
Plasser firkantede ende-
beskyttelser 38 mm (33) i endene
av forbenet (4). Fest den ene
enden av midtstaget (3) i forbenet
(4) og sikre med skrue (25).
Plasser firkantet endebeskyttelse
38 mm (33) i enden av midtstaget
(3). Fest støtteplaten (30) i
midtstaget (3) og forbenet (4).
Sikre med skrue (16), mutter (18)
og skive (21). Fest den andre
enden av midtstaget (3) i
støtterøret (2). Sikre med skrue
(13), mutter (18) og skive (21) som
på bildet.
NORSK
6
Trinn 3
Monter firkantede endebeskyttelser 25
mm (35) i endene av ryggstøtterøret
(9). Fest ryggstøtterøret (9) i den
sveisede stangen på midtstaget (3).
Sikre med skrue (10), mutter (17) og
skive (20). Monter ryggstøtten (7) på
ryggstøtterøret (9). Sikre med skrue
(15) og skive (22). Monter setet (8) på
midtstaget (3) og fest med skrue (14)
og skive (22) som på bildet.
Trinn 4
Monter firkantede ende-
beskyttelser 30 mm (34) i begge
endene av flies-armen (6). Før
skumrulleholderen (28) gjennom
hullet i flies-armen (6). Monter
skumrulle (29) og rund
endebeskyttelse 19 mm (37) på
skumrulleholderen (28). Før skrue
(11) gjennom flies-arm (6), skive
(20) og rund bøssing (36). Sikre
med mutter (23) som på bildet.
Trinn 5
Monter rund demper 25 mm (31),
rund endebeskyttelse 25 mm (38)
og firkantet endebeskyttelse 30
mm (34) på benløftarmen (5)
som på bildet. Før
skumrulleholderen (27) inn
gjennom hullet i benløftarmen
(5). Monter skumrulle (29) og
runde endebeskyttelser 19 mm
(37) på endene av
skumrulleholderen (27). Monter
benløftarmen (5) på midtstaget
(3). Sikre med skrue (12), mutter
(17) og skive (20) som på bildet.
POLSKI
8
POLSKI
Przed użyciem uważnie przeczytaj instrukcję obsługi!
UWAGA! Maksymalne łączne obciążenie oparcia wynosi 120 kg.
MONTAŻ
Krok 1
1. Zamontuj kwadratowe zaślepki 38 mm
(33) na końcach podpory pod sztangę
(1) i zamocuj plastikową tuleję (32) na
okrągłej końcówce podpory (1).
Zamontuj belkę podporową (2) na
podporze pod sztangę (1) i
zabezpiecz śrubą (13), nakrętką (18) i
podkładką (21) zgodnie z rysunkiem.
Do otworu w podporze pod sztangę
(1) wprowadź blokadę
zabezpieczającą sztangę (24).
Zabezpiecz nakrętką (19) i podkładką
(22) zgodnie z rysunkiem.
2. Zamocuj okrągłe zaślepki 19 mm (37)
na obu końcach poprzeczki
podpierającej oparcie (39). Wprowadź
poprzeczkę podpierającą oparcie (39)
w otwór podpory pod sztangę (1)
zgodnie z rysunkiem.
Krok 2
Umieść kwadratowe zaślepki 38 mm
(33) na końcach przedniej nogi (4).
Przymocuj jeden koniec belki głównej
(3) do przedniej nogi (4) i zabezpiecz
śrubą (25). Umieść kwadratową
zaślepkę 38 mm (33) na końcu belki
głównej (3). Przymocuj wspornik (30)
do belki głównej (3) i przedniej nogi
(4). Zabezpiecz śrubą (16), nakrętką
(18) i podkładką (21). Przymocuj drugi
koniec belki głównej (3) do belki
podporowej (2). Zabezpiecz śrubą
(13), nakrętką (18) i podkładką (21)
zgodnie z rysunkiem.
POLSKI
9
Krok 3
Umieść kwadratowe zaślepki 25 mm
(35) na końcach belki oparcia (9).
Przymocuj belkę oparcia (9) do
przyspawanej poprzeczki na belce
głównej (3). Zabezpiecz śrubą (10),
nakrętką (17) i podkładką (20). Zamontuj
oparcie (7) na belce oparcia (9).
Zabezpiecz śrubą (15) i podkładką (22).
Zamontuj siedzisko (8) na belce głównej
(3) i zabezpiecz śrubą (14) i podkładką
(22) zgodnie z rysunkiem.
Krok 4
Umieść kwadratowe zaślepki 30
mm (34) na obu końcach ramion
motylkowych (6). Wprowadź
uchwyt wałka piankowego (28)
przez otwór w ramieniu
motylkowym (6). Zamontuj wałek
piankowy (29) i okrągłą zaślepkę
19 mm (37) na uchwycie wałka
(28). Przez ramię motylkowe (6)
wprowadź śrubę (11), podkładkę
(20) i okrągłą tuleję (36).
Zabezpiecz nakrętką (23) zgodnie
z rysunkiem.
Krok 5
Zamontuj okrągły ogranicznik 25
mm (31), okrągłą zaślepkę 25 mm
(38) i kwadratową zaślepkę 30 mm
(34) na ramie obciążenia nożnego
(5) zgodnie z rysunkiem.
Wprowadź uchwyt wałka
piankowego (27) przez otwór
w ramie obciążenia nożnego (5).
Zamontuj wałek piankowy (29)
i okrągłą zaślepkę 19 mm (37) na
końcach uchwytu wałka (27).
Zamontuj ramę obciążenia
nożnego (5) na belce głównej (3).
Zabezpiecz śrubą (12), nakrętką
(17) i podkładką (20) zgodnie
z rysunkiem.
ENGLISH
11
ENGLISH
Read the User instructions carefully before use!
Note! Max. total load for angled back support is 120 kg.
ASSEMBLY
Step 1
1. Fit square end caps 38 mm (33) in
the ends of the weight pillar (1) and
fit the plastic bushing (32) on the
round end of the weight pillar (1). Fit
the support bar (2) on the weight
pillar (1) and secure with screw (13),
nut (18) and washer (21) as per
diagram. Insert the safety catch for
the barbell (24) in the hole in the
weight pillar (1). Secure with nut (19)
and washer (22) as per diagram.
2. Fit round end caps 19 mm (37) in
both ends of the support bar for the
backrest (39). Insert the support bar
for the backrest (39) in the hole in
the weight pillar (1) as per diagram.
Step 2
Place square end caps 38 mm (33)
in the ends of the front leg (4).
Fasten one end of the middle
bracket (3) in the front leg (4) and
secure with screw (25). Place square
end cap 38 mm (33) in the end of the
middle bracket (3). Fasten the
support plate (30) in the middle
bracket (3) and front leg (4). Secure
with screw (16), nut (18) and washer
(21). Fasten the other end of the
middle bracket (3) in the support
tube (2). Secure with screw (13), nut
(18) and washer (21) as per
diagram.
ENGLISH
12
Step 3
Place square end caps 25 mm (35) in
the ends of the backrest tube (9).
Fasten the backrest tube (9) in the
welded bar on the middle bracket (3).
Secure with screw (10), nut (17) and
washer (20). Fit the backrest (7) on the
backrest tube (9). Secure with screw
(15) and washer (22). Fit the seat (8) on
the middle bracket (3) and secure with
screw (14) and washer (22) as per
diagram.
Step 4
Fit square end caps 30 mm (34) in
both ends of the pec arm (6).
Insert the foam roller holder (28)
through the hole in the pec arm
(6). Fit the foam roller (29) and
round end cap 19 mm (37) on the
foam roller holder (28). Insert the
screw (11) through the pec arm
(6), washer (20) and round
bushing (36). Secure with nut (23)
as per diagram.
Step 5
Fit the round damper 25 mm (31),
round end cap 25 mm (38) and
square end cap 30 mm (34) on
the leg lift arm (5) as per diagram.
Insert the foam roller holder (27)
through the hole in the leg lift arm
(5). Fit the foam roller (29) and
round end cap 19 mm (37) on the
ends of foam roller holder (27). Fit
the leg lift arm (5) on the middle
bracket (3). Secure with screw
(12), nut (17) and washer (20) as
per diagram.
