Kef Psw3500 User manual

Part No.290162ML.

Issue 2: May 2004

INSTALLATION MANUAL

(F)

Manuel d’installation

(D)

Installationshandbuch

(I)

Manuale d’installazione

(ES)

Manual de instalación

(P)

Manual de instalação

(NL)

Installatie

(DK)

Installationsanvisning

www.kef.com

This device complies with Part 15 of the FCC Rules. Operation is subject to

the following two conditions: (1) this device may not cause harmful

interference, and (2) this device must accept any interference received,

including interference that may cause undesired operation.

Warning: Changes or modifications to this unit not expressly approved by

the party responsible for compliance could void the user’s authority to

operate the equipment.

NOTE: This equipment has been tested and found to comply with the limits

for a Class B digital device, pursuant to Part 15 of the FCC Rules. These

limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment

generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause

harmful interference to radio communications.

However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful

interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to

try to correct the interference by one of the following measures:

•

Reorient or relocate the receiving antenna.

•

Increase the separation between the equipment and receiver.

•

Connect the equipment into an outlet on a circuit different from that to which the receiver is needed.

•

Consult the dealer or an experienced radio/TV technician for help.

WARNING:

Due to the mains switch being located on the rear panel, the apparatus must be located in an open area without anything

obstructing access to the mains switch.

FOR UK:

The mains lead is terminated with a moulded three pin plug.

Should the plug on the flexible cord not be of the type for your socket outlets do not use an adaptor but remove the plug from the

cord and discard. Carefully prepare the end of the supply cord and fit a suitable plug.

The fuse must be replaced with one of the same rating.

IMPORTANT

The wires in this mains lead are coloured in accordance with the following code:

Blue: Neutral

Brown: Live

Yellow & Green: Earth

As the colours of the wires in the mains lead of this appliance may not correspond with the coloured markings identifying the

terminals in your plug, proceed as follows:

The wire which is coloured Blue must be connected to the terminal which is marked by the letter N or coloured Black.

The wire which is coloured Brown must be connected to the terminal which is marked with the letter L or coloured Red.

FOR EUROPE:

A mains lead compatible with national earthing standards and complying with the local safety requirement is supplied.

WARNING

TO REDUCE THE RISK OF FIRE OR ELECTRICAL SHOCK, DO NOT EXPOSE

THIS APPLIANCE TO RAIN OR MOISTURE

•A combined mains

power input lead and

country specific mains

plug is provided.

•Check before connecting

to your local mains

supply that the local

supply voltage is the

same as that marked on

the rear panel. If it is not,

check with your supplier

before proceeding.

CAUTION:TO REDUCE THE RISK

OF ELECTRIC SHOCK, DO NOT

REMOVE COVER (OR BACK).

NO USER-SERVICEABLE PARTS

INSIDE. REFER SERVICING TO

QUALIFIED SERVICE PERSONNEL.

Explanation of Graphical Symbols

The lightning flash with arrowhead symbol,

within an equilateral triangle, is intended to

alert the user to the presence of uninsulated

“dangerous voltage” within the product’s

enclosure that may be of a sufficient

magnitude to constitute a risk of electrical

shock to persons.

The exclamation mark within an equilateral

triangle is intended to alert the user to the

presence of important operating and

maintenance (servicing) instructions in the

literature accompanying the appliance.

SAFETY INFORMATION

Please take heed of the following before using the KEF PSW3500. Note also that the word “appliance” shall

refer to the KEF PSW3500 subwoofer, or any part of it.

1. Read Instructions -All the Safety and Operating Instructions should be read before the appliance is operated.

2. Retain Instructions -The Safety and Operating Instructions should be retained for future reference.

3. Heed Warnings -All warnings on the appliance and in the Operating Instructions should be adhered to.

4. Follow Instructions -All Operating and Use Instructions should be followed. Only use the accessories/attachments

supplied or specified.

5. Water and Moisture -The appliance should not be used in or near water - for example, near a bathtub,

washbowl, kitchen sink, laundry tub, in a wet basement, or near a swimming pool, and the like.

6. Ventilation -The appliance should be situated so that its location or position does no interfere with its proper

ventilation. For example, the appliance should not be situated on a bed, sofa, or similar surface that may block

any ventilation openings; or placed in a built-in installation, such as a bookcase or cabinet that may impede the

flow of air through the ventilation openings.

7. Heat -The appliance should be situated away from heat sources such as radiators, heat registers, stoves or

other appliances (including amplifiers) that produce heat.

8. Power Sources -The appliance should be connected to a power supply only of the type described in the

operating instructions or as marked on the appliance.

9. Grounding or Polarisation -The precautions should be taken so that the grounding or polarisation means of an

appliance are not defeated.

10. Power-cord Protection -Power supply cords should be routed so that they are not likely to be walked on or

pinched by items placed upon or against them, paying particular attention to cords at plugs, convenience

receptacles and the point where they exit from the appliance.

11. Cleaning -The appliance should be cleaned only as recommended by the manufacturer.

12. Non-use Periods -Unplug this apparatus during lightning storms or when unused for long periods of time.

13. Object and Liquid Entry -Care should be taken so that objects do not fall and liquids are not spilled into the

enclosure through openings.

14. Damage Requiring Service -The appliance should be serviced by qualified service personnel when:

a) The power supply cord or the plug has been damaged; or

b) Objects have fallen or liquid has been spilled into the appliance; or

c) The appliance has been exposed to rain; or

d) The appliance does not appear to operate normally or exhibits a marked change in performance; or

e) The appliance has been dropped or the enclosure damaged.

15. Servicing -The user shall not attempt to service the appliance beyond that described in the Operating

Instructions. All other servicing should be referred to qualified service personnel.

IMPORTANT SAFETY INSTRUCTIONS

(GB) Read

(F) ‘A lire’

(D) Lesen

(I) Leggere

(ES) Lea

(P) Leia

(NL) Lees

(DK) Gennemlæs

(GB) Sound changes

(F) Modifications du son

(D) Klang verändert

sich

(I) Variazioni del suono

(ES) El sonido cambia

(P) Alterações de som

(NL)Veranderingen in

deweergave

(DK) Ændring af lyden

(GB) Inspect

(F) ‘A inspecter’

(D) Kontrollieren

(I) Controllare

(ES) Inspección

(P) Inspeccione

(NL) Controleer

(DK) Undersøg

(GB) Correct

(F) Correct

(D) Richtig

(I) Corretto

(ES) Correcto

(P) Correcto

(NL) Juist

(DK) Korrekt

(GB) Incorrect

(F) Incorrect

(D) Falsch

(I) Errato

(ES) Incorrecto

(P) Errado

(NL) Fout

(DK) Forkert

(GB) Option

(F) Option

(D) Option

(I) Opzione

(ES) Opción

(P) Opcional

(NL) Optie

(DK) Tilbehør

(GB) Adjustment

(F) Réglage

(D) Einstellung

(I) Regolazione

(ES) Ajuste

(P) Ajuste

(NL) Instelling

(DK) Justering

(GB) Caution/Warning

(F) Attention/

Avertissement

(D) Achtung/Warnung

(I) Attenzione/Avvertenza

(ES) Precaución/

Atención

(P) Atenção / Aviso

(NL) Opgelet/

Waarschuwing

(DK) Forsigtigt/Advarsel

(GB) Electrical Warning

(F) Danger électrique

(D) Warnung:

Gefährliche Spannungen

(I) Rischi elettrici

(ES) Advertencia

eléctrica

(P)Aviso sobre a parte

eléctrica

(NL) Opgelet!

Elektriciteit!

(DK) Elektrisk advarsel

(GB) Positive/RED

(F) Positif / ROUGE

(D) Positiv / ROT

(I) Positivo / ROSSO

(ES) Positivo / ROJO

(P) Positivo/Vermelho

(NL) Positief / ROOD

(DK) Positiv / RØD

(GB) Negative/BLACK

(F) Négatif / NOIR

(D) Negativ /

SCHWARZ

(I) Negativo / NERO

(ES) Negativo / NEGRO

(P) Negativo/ Preto

(NL) Negatief / ZWART

(DK) Negativ / SORT

(GB) Switch off

appliance

(F) Couper l’appareil

(D) Gerät abschalten

(I) Disattivazione dell’ap

parecchio

(ES) Interruptor del

aparato

(P) Interruptor para

desligar

(NL)Het toestel

uitschakelen

(DK) Afbryd apparatet

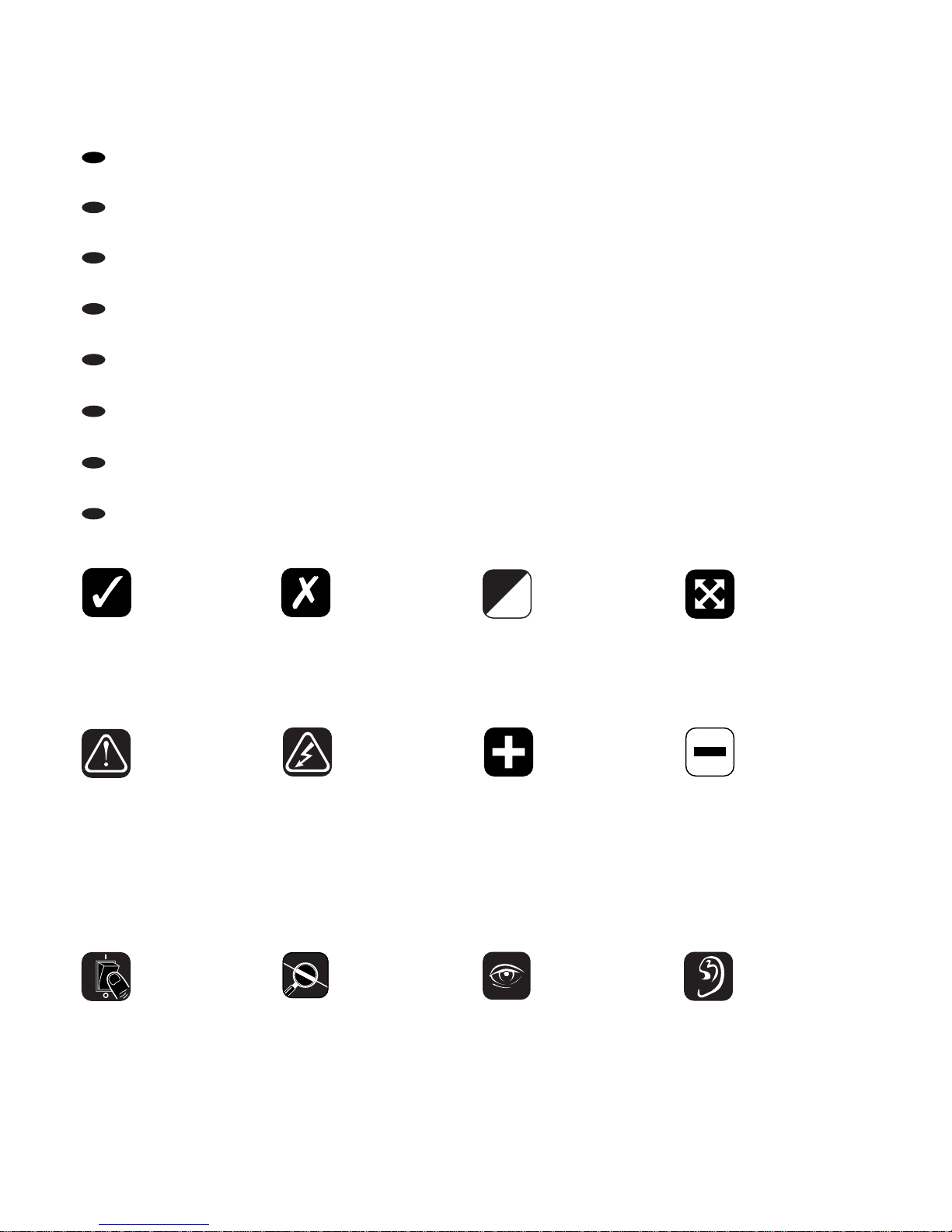

The following icons are used throughout this manual to help you safely install your new speakers. Please follow them

carefully.

Les icônes reprises ci-après sont utilisées dans tout le manuel de manière à vous aider à installer vos nouveaux haut-parleurs

en toute sécurité. Veuillez suivre scrupuleusement leur signification.

Die folgenden Symbole finden Sie in der gesamten Anleitung. Sie erleichtern eine sichere installation Ihrer neuen Lautsprecher.

Bitte achten Sie sorgfältig auf die Symbole.

Le seguenti icone usate nel manuale aiutano ad installare correttamente i diffusori. Si raccomanda di seguirle

con attenzione.

Se utilizan los iconos siguientes en este manual para ayudarle a instalar con seguridad sus nuevos altavoces. Sígalas

cuidadosamente.

Os seguintes ícones são utilizados no manual afim de o ajudarem a instalar com segurança as suas novas colunas. Siga-os

cuidadosamente.

De hierna volgende pictogrammen worden in de hele handleiding gebruikt om u te helpen bij het veilig aansluiten en gebruiken

van uw nieuwe luidsprekers. Volg de instructies steeds nauwgezet op.

Følgende symboler benyttes i denne manual, for at hjælpe dig med sikker installation af dine højttalere. Følg dem nøje.

(F) Utilisation du manuel (D) Verwendung der Anleitung (I) Uso del manuale (ES) Uso del manual (P) Utilização do manual (NL) Gebruik van de handleiding

(DK) Brug af manualen

1. USINGTHE MANUAL

1Using the manual..................................................................................................................................................................................................................1

Utilisation du manuel.............................................................................................................................................................................................................1

Verwendung der Anleitung....................................................................................................................................................................................................1

Uso del manuale...................................................................................................................................................................................................................1

Uso del manual.....................................................................................................................................................................................................................1

Utilização do manual.............................................................................................................................................................................................................1

Gebruik van de handleiding..................................................................................................................................................................................................1

Brug af manualen..................................................................................................................................................................................................................1

2Index .....................................................................................................................................................................................................................................2

Table des matières

.................................................................................................................................................................................................................2

Übersicht

Indice

Índice

Index

Indholdsfortegnelse

3Important Points....................................................................................................................................................................................................................3

Points importants..................................................................................................................................................................................................................3

Wichtige Punkte....................................................................................................................................................................................................................3

Punti importanti.....................................................................................................................................................................................................................3

Puntos importantes...............................................................................................................................................................................................................3

Pontos importantes...............................................................................................................................................................................................................3

Belangrijke aandachtspunten................................................................................................................................................................................................3

Vigtige punkter......................................................................................................................................................................................................................3

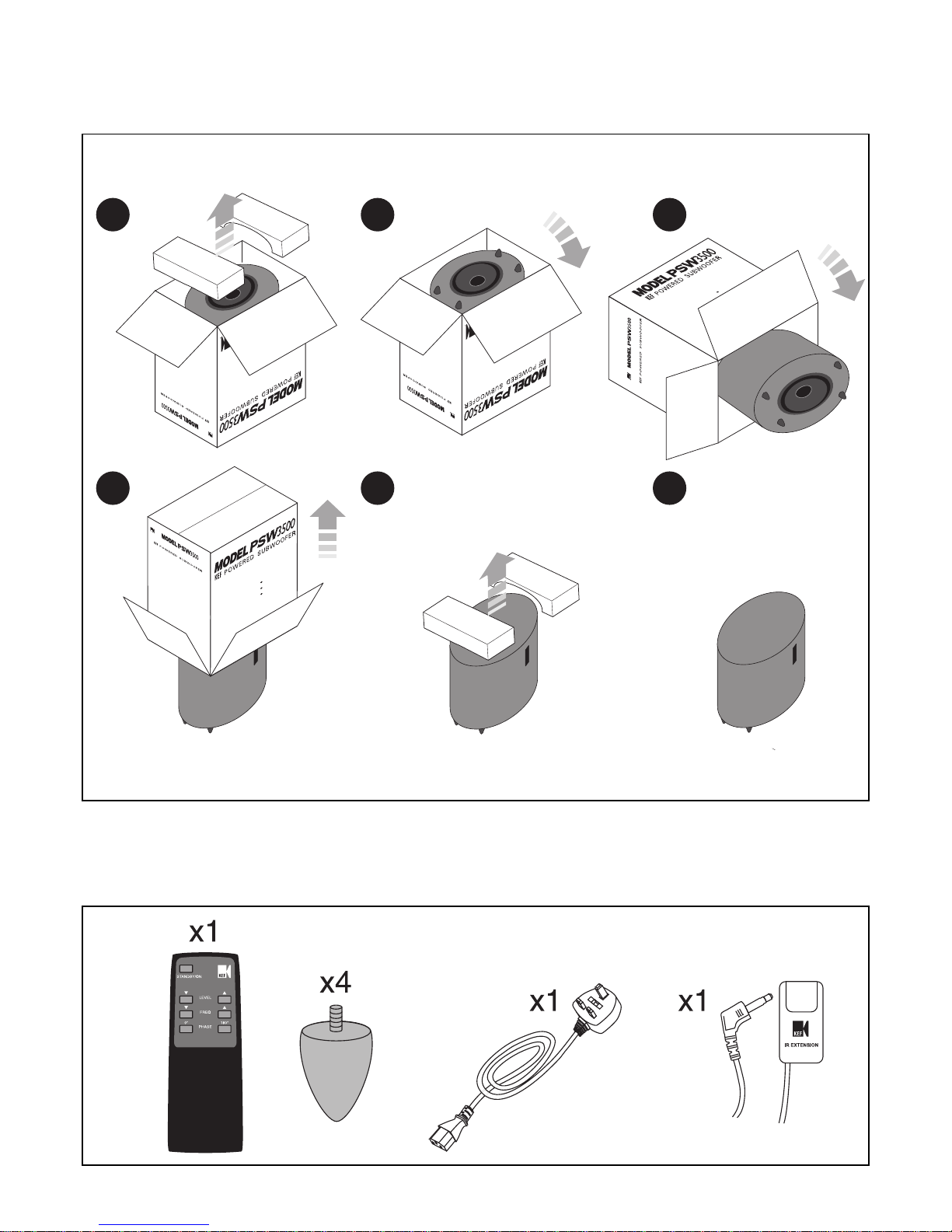

4Unpacking / Accessories.......................................................................................................................................................................................................4

Déballage / Accessoires........................................................................................................................................................................................................4

Auspacken / Zubehör............................................................................................................................................................................................................4

Apertura della confezione / Accessori...................................................................................................................................................................................4

Desembalaje/Accesorios.......................................................................................................................................................................................................4

Desembalagem/Acessórios ..................................................................................................................................................................................................4

Het toestel uitpakken / Accessoires......................................................................................................................................................................................4

Udpakning / Tilbehør.............................................................................................................................................................................................................4

7Remote handset..................................................................................................................................................................................................................21

Télécommande ...................................................................................................................................................................................................................21

Fernbedienung....................................................................................................................................................................................................................21

Telecomando.......................................................................................................................................................................................................................21

Control remoto....................................................................................................................................................................................................................21

Controlo remoto..................................................................................................................................................................................................................21

Afstandsbediening...............................................................................................................................................................................................................21

Fjernbetjeneing ...................................................................................................................................................................................................................21

5English Instructions...............................................................................................................................................................................................................5

Instructions en français.........................................................................................................................................................................................................7

Deutsche bedienungsanleitung.............................................................................................................................................................................................9

Istruzioni in italiano..............................................................................................................................................................................................................11

Instrucciones en español....................................................................................................................................................................................................13

Instruções em português ....................................................................................................................................................................................................15

Nederlandse Handleiding....................................................................................................................................................................................................17

Danske instruktioner...........................................................................................................................................................................................................19

6Controls and sockets ..........................................................................................................................................................................................................21

Commandes et prises.........................................................................................................................................................................................................21

Bedienungselemente und Anschlüsse................................................................................................................................................................................21

Comandi e prese.................................................................................................................................................................................................................21

Controles y conexiones.......................................................................................................................................................................................................21

Comandos e fichas.............................................................................................................................................................................................................21

Regelaars en aansluitingen ................................................................................................................................................................................................21

Betjeningsknapper og stik...................................................................................................................................................................................................21

8Connections........................................................................................................................................................................................................................22

Connexions.........................................................................................................................................................................................................................22

Anschlüsse..........................................................................................................................................................................................................................22

Collegamenti.......................................................................................................................................................................................................................22

Conexiones.........................................................................................................................................................................................................................22

Ligações..............................................................................................................................................................................................................................22

Aansluitingen.......................................................................................................................................................................................................................22

Forbindelser........................................................................................................................................................................................................................22

9Specifications......................................................................................................................................................................................................................23

Spécifications......................................................................................................................................................................................................................23

Technische Merkmale .........................................................................................................................................................................................................23

Specifiche............................................................................................................................................................................................................................23

Especificaciones .................................................................................................................................................................................................................23

Especificações....................................................................................................................................................................................................................23

Technische gegevens .........................................................................................................................................................................................................23

Specifikationer.....................................................................................................................................................................................................................23

(F) Table des matières (D) Übersicht (I) Indice (ES) Indice (P) Índice (NL) Index (DK) Indholdsfortegnelse

2. INDEX

SPIRIT

> 35ºC < 5ºC

(GB) Follow this manual carefully for best results from speakers.

(F) Afin de tirer les meilleurs résultats des haut-parleurs, veuillez suivre scrupuleusement les instructions reprises dans le présent

manuel.

(D) Für optimale Ergebnisse mit Ihrem Lautsprecher befolgen Sie diese Anleitung

(I) Per ottenere le migliori prestazioni dai diffusori seguire le istruzioni contenute nel presente manuale

(ES) Siga las instrucciones de este manual para obtener los mejores resultados de los altavoces

(P) Siga este manual atentamente para obter o melhor resultado das colunas

(NL) Volg terwille van een optimaal resultaat de instructies nauwkeurig op.

(DK) Følg denne manual omhyggeligt for at opnå det bedste resultat fra højttalerne

(GB) Read and return warranty card.

(F) Veuillez lire et renvoyer la carte de garantie.

(D) Lesen Sie die Garantiekarte und senden

Sie sie ausgefüllt zurück.

(I) Si prega di restituire la scheda di garanzia,

previa attenta lettura

(ES) Lea y envíenos la tarjeta de garantía

(P) Leia e devolva o cartão de garantia

(NL) U kunt na lezing en invulling de

garantiekaart aan de importeur sturen.

(DK) Gennemlæs og send garantibeviset tilbage

(GB) Clean with a damp lint free cloth.

(F) Nettoyer à l’aide d’un chiffon humide, non

pelucheux.

(D) Mit einem angefeuchteten, nicht fuselnden

Tuch abwischen.

(I) Pulire con un panno umido non sfilacciato

(ES) Limpie con un paño húmedo

(P) Limpe com um pano húmido sem pêlos

(NL) Reinigen met een vochtige niet pluizende

doek

(DK) Rengør med en fugtig klud, der ikke

fnugger

(GB) Do not use spirit based cleaners.

(F) Ne pas utiliser d’agents nettoyants à base

d’alcool.

(D) Keine alkoholhaltigen Reinigungsmittel

verwenden.

(I) Non utilizzare prodotti a base di alcol

(ES) No use limpiadores con base de alcohol

(P) Não utilize produtos de limpeza à base de

álcool

(NL) Gebruik geen reinigingsprodukten op basis

van alcohol

(DK) Brug ikke rengøringsmidler med alkohol

(GB) Avoid direct sunlight.

(F) Eviter l’exposition directe aux rayons du

soleil.

(D) Direktes Sonnenlicht vermeiden.

(I) Evitare l’esposizione diretta ai raggi del sole

(ES) Evite la luz directa del sol

(P) Evite a exposição directa à luz do sol

(NL) Vermijd rechtstreeks zonlicht

(DK) Undgä direkte sollys

(GB) Avoid temperature extremes.

(F) Eviter les températures extrêmes.

(D) Extreme Temperaturen vermeiden.

(I) Evitare temperature troppo alte o troppo

basse.

(ES) Evite temperaturas extremas

(P) Evite temperaturas extremas

(NL) Vermijd extreme temperaturen.

(DK) Undgå ekstreme temperaturer

(GB) SAFETY NOTICE! trailing cables are dangerous, secure all cables.

(F) NOTE DE SECURITE ! Les câbles de haut-parleurs traînant sur le sol peuvent être source de danger. Fixer tous les câbles.

(D) SICHERHEITSHINWEIS ! Herumliegende Lautsprecherkabel sind eine Gefahrenquelle. Bitte alle Lautsprecherkabel sorgfältig

verlegen.

(I) NOTA PER LA SICUREZZA: i cavi di uscita dei diffusori possono essere pericolosi se non sistemati in un posto sicuro.

(ES) ¡ATENCION! los cables de conexión sueltos de los altavoces son peligrosos. Fíjelos

(P) Precauções de segurança! Os cabos das colunas espalhados são perigosos, fixe todos os cabos

(NL) VOOR UW VEILIGHEID! Loshangende luidsprekerkabels zijn gevaarlijk! De kabels steeds op een veilige plaats leggen.

(DK) BEMÆRK! skarpe knæk og slid på højttalerledningerne er farlig, de skal fastgøres.

(GB) Avoid damp.

(F) Eviter l’humidité.

(D) Feuchtigkeit vermeiden.

(I) Evitare l’umidità

(ES) Evite la humedad

(P) Evite a humidade

(NL) Vermijd vocht

(DK) Undgå fugt

(F) Points importants (D) Wichtige Punkte (I) Punti importanti (ES) Puntos importantes (P) Pontos importantes (NL) Belangrijke aandachtspunten (DK) Vigtige punkter

3. IMPORTANT POINTS

1 2 3

4 65

250mm (10") Ultra long-throw bass driver

250Watt built-in amplifier

Selectable Cinema / Music setting

250mm (10") Ultra long-throw bass driver

250Watt built-in amplifier

Selectable Cinema / Music setting

250mm (10") Ultra long-throw bass driver

250Watt built-in amplifier

Selectable Cinema / Music setting

250mm (10") Ultra long-throw bass driver

250Watt built-in amplifier

Selectable Cinema / Music setting

(F)

Déballage

(D)

Auspacken

(I)

Apertura della confezione

(ES)

Desembalaje

(P)

Desembalagem

(NL)

Het toestel uitpakken

(DK)

Udpakning

4. UNPACKING

Fig. 1

(F)

Accessoires

(D) Zubehör (I) Accessori (ES) Accesorios (P)

Acessórios

(NL)

Accessoires

(DK)

Tilbehør

ACCESSORIES

Fig. 2

1. Introduction

Thank you for purchasing the KEF PSW3500 powered

subwoofer. We are confident that your PSW3500 will

provide reliable, high performance sound for many

years to come.

The PSW3500 subwoofer offers high-end performance

in both music and home cinema installations.

For ease of use and installation the subwoofer is

equipped with an IR remote control, allowing for easy

adjustment of level, cut off frequency and phase from

your listening position. An IR extension is included for

use if the subwoofer is obscured from view.

Please read this manual fully before installing your

powered subwoofer.

2. Unpacking

Follow the unpacking procedure shown in Fig.1 p4.

Make sure the feet are correctly fitted before the

subwoofer is lifted into position.

3. Controls and sockets

Rear Panel Fig. p21

1. Voltage selector

Please ensure the correct voltage is selected for the

country of use.

2. Mains power on/off switch

Please ensure all connections are made before the

appliance is turned on.

3. Mains AC power input socket

4. Fuse holder

5. Level control

Used to set the level of the subwoofer relative to the

main speakers output.

6. IR extension input

Used to add the IR extension if the subwoofer is

obscured from view

7. Auto/manual switch

With the auto position selected the subwoofer will

automatically switch to standby mode if there is no

input signal detected for greater than 160 minutes.

The subwoofer is automatically taken out of standby

when an input signal is detected. With the manual

position selected the subwoofer standby function is

controlled via the remote hand set.

8. Low-Pass/LFE (Low Frequency Effects) switch

Selecting LFE bypasses the low-pass filter and sets

the frequency response flat to 250Hz as required for

use with a surround sound processor in a home

theatre set-up.

9. Variable Low-pass filter roll off rate

Selects the roll off rate of the subwoofer low-pass

filter at either 12dB per octave (2nd order) or 24dB

per octave (4th order).

10.Music/cinema switch

Used for added impact when watching movies.

11. Ground Lift Switch

Set this to ‘lift’ if earth loop hum is heard

12. Line Level High Pass Outputs

Used for filtering the input to small loudspeakers in

a stereo set-up.

13. Line Level Inputs

Used to connect the subwoofer to the line level

signal from a preamplifier or the dedicated LFE

output from a surround sound processor.

Remote Control Fig. 4 p 22

1. Standby/on button.

Used to put the subwoofer in standby or to bring it

out of standby. (see Auto/Manual switch).

2. Level control

Used to set the output level of the subwoofer relative

to the main speakers.

3. Crossover frequency control

Used to adjust the internal low-pass crossover filter

of the subwoofer.

4. Phase control

Used to adjust the acoustic phase of the subwoofer

relative to the main speakers.

4. Positioning

As the sub-bass (low frequency) sound produced by the

subwoofer is close to omni-directional positioning is less

critical than with full range conventional speakers.

However, we recommend placement away from the

corners of the room and not too close to the listener.

As all rooms are different it is best to experiment with

the location of the subwoofer until you are happy

with the sound.

5. Set-up and fine tuning

Make sure all signal connections are made before the

subwoofer is turned on.

5.1 Movie set-up

With KHT speakers

Follow the connection diagram in Fig. 5 page 8

•Upon first power-up the phase control is set to zero

5. ENGLISH INSTRUCTIONS

and the level is set to be close to the sensitivity of

the satellite speakers, so no adjustment should be

required. If these have been changed, set the

phase shift to zero (fully left) and the level to about

half way using the remote control.

•Set the Low-Pass/LFE switch to LFE.

•On the surround sound processor’s speaker menu,

set the speakers to ‘small’ and set subwoofer to ‘on’.

•Use the processor controls to adjust the level of the

subwoofer when setting each channel level.

•Use the processor delay if the subwoofer is located

closer to your listening position than the main

loudspeakers.

•Set Music/Cinema switch to suit your personal

preference.

With large full range speakers

Follow the connection diagram in Fig. 5B page 8

•Follow the same procedure as for KHT speakers but,

in the surround sound processor speaker menu, set

the speakers to ‘large’.

5.2 Music only, stereo set-up

With KHT speakers

Follow the connection diagram in Fig. 6A page 8

Set subwoofer switches as follows

•Music/Cinema to Music

•Slope to 24dB/Octave

•Low-Pass/LFE to Low-Pass

•Initially set x-over to halfway

Select a piece of music that you are familiar with which

has a constant repetitive bass line. Start with the level

and frequency controls in the middle positions and the

phase control set to zero. Adjust the level control until

you are happy with the low frequency levels compared

to the main speakers. Now adjust the frequency control

so that there is no obvious change in the sound from

very low frequencies to higher frequencies. Adjust the

phase control to achieve the smoothest integration

between sub and main speakers. KEF recommends

that you take some time adjusting the controls, whilst

listening to a varied selection of music, until you are

satisfied with the sound balance.

With large full-range speakers

To increase the low-frequency of your existing full range

stereo speakers.

Follow the connection diagrams in Fig. 6B page 8

If only one set of line outputs is avaiable on your pre

amplifier, use ‘y’ connections to split the L an R signals

between power amplifier and subwoofer.

Set subwoofer switches as follows

•Music/Cinema to Music

•Low-Pass/LFE to Low-Pass

•For bass reflex design speakers, the slope should

be set to 24dB/Octave and for closed box

loudspeakers the slope should be set to

12dB/Octave

Set the level and frequency controls by listening to a

familiar piece of music as described in the set-up for

KHT speakers above.

5. INSTRUCTIONS EN FRANÇAIS

maintient la distorsion de fréquence à 250Hz,

comme requis pour une utilisation avec un

processeur surround sound dans un équipement

home cinema.

9. Taux de décroissance du filtre passe-bas variable.

Sélectionne le taux de décroissement du filtre

passe-bas du subwoofer à 12dB par octave

(2ème ordre) ou 24dB par octave (4ème ordre).

10. Commutateur musique / cinéma

Permet d’ajouter de l’impact lors de la visualisation

de films.

11. Verrouillage

Utilisez ce verrouillage en cas de tremblements du sol

12. Sorties niveau passe-haut

Permet de filtrer les entrées vers des petits haut-

parleurs dans une chaîne stéréo.

13. Entrées niveaux à suspendre

Pour connecter le subwoofer au signal de niveau à

suspendre depuis un pré-amplificateur ou à la sortie

LFE dédiée depuis un processeur de son surround.

Commande à distance Fig. 4 p.22

1. Bouton veille / marche.

Utilisé pour mettre le subwoofer en position veille

ou pour le sortir de cette position veille (voir

interrupteur Auto/Manuel).

2. Contrôle du niveau

Utilisé pour régler le niveau de sortie du subwoofer

par rapport aux haut-parleurs principaux.

3. Contrôle de la fréquence de liaison

Utilisé pour régler le filtre liaison passe-bas interne

du subwoofer.

4. Contrôle de phase

Utilisé pour régler la phase acoustique du

subwoofer par rapport aux haut-parleurs principaux.

4. Positionnement

Comme le son sub-bass (basse fréquence) produit par

le subwoofer est presque omnidirectionnel, le

positionnement est plus libre qu’avec des haut-parleurs

traditionnels. Nous recommandons toutefois de ne pas

placer le subwoofer dans les coins de la pièce, ni trop

près de l’auditeur.

Comme toutes les pièces sont différentes, il vaut mieux

expérimenter l’emplacement du subwoofer jusqu’à ce

que vous soyez satisfait du son.

5. Configuration et réglage fin

Assurez-vous que toutes les connexions ont été

réalisées avant de mettre le subwoofer sous tension.

1. Introduction

Merci d’avoir acheté ce subwoofer PSW de KEF. Nous

sommes certains que votre PSW3500 vous livrera un

son fiable et puissant durant de nombreuses années.

Le subwoofer PSW3500 affiche des performances de

haut niveau, qu’il soit intégré dans un équipement audio

ou home cinema.

Pour une plus grande facilité d’utilisation et

d’installation, le subwoofer est équipé d’une commande

à distance infrarouge qui permet un réglage aisé du

niveau, de la fréquence de coupure et de la phase

depuis votre position d’écoute. Une extension

infrarouge est disponible dans le cas où le subwoofer

est dissimulé.

Veuillez lire ce manuel entièrement avant de procéder à

l’installation de votre subwoofer.

2. Déballage

Suivez la procédure de déballage illustrée à la Fig. 1 p

4. Assurez-vous que les pieds sont correctement placés

avant de positionner adéquatement le subwoofer.

3. Commandes et prises

Panneau arrière Fig. p21

1. Sélecteur de tension

Veuillez vous assurer que la tension correcte est

sélectionnée en fonction du pays d’utilisation.

2. Interrupteur secteur marche / arrêt

Veuillez vous assurer que toutes les connexions ont

été réalisées avant de mettre l’appareil sous tension.

3. Prise d’entrée CA secteur

4. Porte-fusible

5. Contrôle du niveau

Utilisé pour régler le niveau du subwoofer par

rapport à la puissance des haut-parleurs principaux.

6. Prise extension infrarouge

Permet la connexion d’une extension infrarouge si

le subwoofer est dissimulé.

7. Interrupteur auto/manuel

Lorsque la position auto est sélectionnée, le

subwoofer passe automatiquement en mode veille

si aucun signal d’entrée n’est détecté pendant plus

de 160 minutes. Le subwoofer est automatiquement

sorti du mode veille lorsqu’un signal d’entrée est

détecté. Lorsque la position manuel est

sélectionnée, la fonction de veille du subwoofer est

contrôlée via la commande à distance.

8. Commutateur passe-bas/LFE

(Low Frequency Effects)

La position LFE court-circuite le filtre passe-bas et

plus élevées. Réglez la phase pour assurer la

meilleure intégration possible entre les haut-parleurs

principaux et secondaires. KEF recommande de

prendre le temps de régler les commandes tout en

écoutant une sélection variée de morceaux jusqu’à ce

que vous soyez satisfait de la balance des sons.

Avec des grands haut-parleurs

Pour améliorer les fréquences basses de vos

haut-parleurs existants.

Suivez le schéma de connexion de la Fig. 6B page 8.

Si une seule ligne de sortie est disponible sur votre pré-

amplificateur, utilisez un connecteur Y pour scinder les

signaux de gauche et de droite entre l’amplificateur et

le subwoofer.

Réglez les commutateurs du subwoofer comme suit :

•Commutateur Musique / Cinéma sur Musique

•Commutateur passe-bas/LFE sur passe-bas

•Pour les haut-parleurs bass reflex, la pente doit être

de 24dB/octave et pour les haut-parleurs clos, la

pente doit être de 12dB/octave.

Réglez le niveau et la fréquence en écoutant un

morceau qui vous est familier comme décrit ci-avant

pour le réglage avec des haut-parleurs de formatréduit.

5.1 Configuration vidéo uniquement

Avec des haut-parleurs de formatréduit

Suivez le schéma de connexion de la Fig. 5A page 8.

•Lors de la première mise sous tension, le contrôle

de phase est placé sur zéro et le niveau est ajusté

précisément à la sensibilité des haut-parleurs

satellite, ce qui rend les réglages ultérieurs

superflus. Si ces valeurs sont modifiées, placez la

phase sur zéro (à l’extrême gauche) et le niveau à

mi-course à l’aide de la commande à distance.

•Placez le commutateur passe-bas/LFE sur LFE.

•Dans le menu haut-parleur du processeur de son

surround, placez les haut-parleurs sur ‘small’ et le

subwoofer sur ‘on’.

•Utilisez les commandes du processeur pour régler le

niveau du subwoofer lorsque vous réglez chaque

niveau de canal.

•Utilisez le réverbéromètre du processeur si le

subwoofer est placé plus près de la position

d’écoute que les haut-parleurs principaux.

•Ajustez le commutateur musique/cinéma en fonction

de vos préférences.

Avec des grands haut-parleurs

Suivez le schéma de connexion de la Fig. 5B page 8.

•Suivez la même procédure que pour les

haut-parleurs KHT dans le menu haut-parleur du

processeur de son surround, et réglez les

haut-parleurs principaux sur ‘large’.

5.2 Configuration musique stéréo

uniquement

Avec des haut-parleurs de formatréduit

Suivez le schéma de connexion de la Fig. 6A page 8.

Réglez les commutateurs du subwoofer comme suit :

•Commutateur Musique / Cinéma sur Musique

•Sélectionnez 24dB/Octave

•Commutateur passe-bas/LFE sur passe-bas

•X réglé initialement à mi-course

Sélectionnez un morceau de musique que vous

connaissez avec des basses répétitives et constantes.

Commencez avec les commandes du niveau et de la

fréquence dans les positions intermédiaires et avec la

commande de phase sur zéro. Réglez le contrôle du

niveau jusqu’à ce que vous soyez satisfait des niveaux

basse fréquence par rapport aux haut-parleurs

principaux. Réglez maintenant la fréquence de

manière à ce qu’il n’y ait pas de changement notoire

dans le son des fréquences très basses aux fréquences

5. DEUTSCHE BEDIENUNGSANLEITUNG

der Standby-Modus ein- bzw. abgeschaltet.

8. Schalter für den Tiefpass/LFE (Low Frequency

Effects /Tiefpasseffekte)

Wenn der Subwoofer auf LFE geschaltet wird, wird

das Tiefpassfilter umgangen und der Frequenzgang

auf flach bis 250 Hz eingestellt. Diese Einstellung

wird für Heimkinosysteme mit Surround-

Prozessoren benötigt.

9. Einsteller für die Flankensteilheit der

Übergabefrequenz (Slope)

Mit diesem Regler kann die Flankensteilheit auf 12

dB pro Oktave (2. Ordnung) oder 24 dB pro Oktave

(4. Ordnung) eingestellt werden.

10.Musik-/Kino-Umschalter

Im Modus „Kino“ werden die Bass-Effekte verstärkt

wiedergegeben.

11. Erdungsschalter

Setzen Sie diesen Schalter auf „lift“, wenn der

PSW3500 auf Grund einer Erdungsschleife brummt.

12.Niederpegel-Hochpass-Ausgänge

Diese Ausgänge werden verwendet, um das Signal

für kleine Lautsprecher in einer Stereo-Anlage

herauszufiltern.

13.Niederpegel-Eingänge

Mit diesen Eingängen wird der Subwoofer mit den

Niederpegel-Ausgängen des Vorverstärkers oder

des LFE-Ausgangs des Surround-Prozessors

verbunden.

Fernbedienung Fig. 4 Seite 22

1. Standby/on Button (Standby/EIN Taste)

Mit dieser Taste wird der Standby-Modus ein- bzw.

ausgeschaltet. (Siehe auch Umschalter zwischen

Automatik und Manuell)

2. Level control (Lautstärkeregler)

Mit diesem Regler wird die Lautstärke des

Subwoofers relativ zu den Frontlautsprechern

eingestellt.

3. Crossover frequency control (Einsteller der

Übergabefrequenz)

Hiermit wird die Übergabefrequenz der internen

Frequenzweiche des Subwoofers eingestellt.

4. Phase control (Phasenregler)

Mit diesem Regler wird die akustische Phase des

Subwoofers relativ zu den Hauptlautsprechern

eingestellt.

4. Auswählen des Standorts

Da die Tiefbässe, die der Subwoofer erzeugt, kaum

noch ortbar sind, ist die Position des Subwoofers im

Raum nicht so kritisch wie bei konventionellen

1. Einleitung

Herzlichen Dank, dass Sie diesen KEF PSW3500

Subwoofer erworben haben. Wir sind sicher, dass Sie

damit viele Jahre zuverlässig exzellente

Musikwiedergabe genießen können.

Der PSW3500 Subwoofer ist gleichermaßen für High-

End Stereo- als auch Heimkino-Installationen geeignet.

Um die Bedienung und den Aufbau zu erleichtern ist

der Subwoofer mit einer Infrarotfernbedienung

ausgestattet. Sie erlaubt von Ihrer Hörposition aus die

Einstellung der Lautstärke, der Übergabefrequenz und

der Phase. Für den Fall, dass der Subwoofer nicht

direkt mit der Fernbedienung angesteuert werden kann,

ist ein externer Infrarotempfänger verfügbar.

Bitte lesen Sie diese Bedienungsanleitung sorgfältig,

bevor Sie den PSW3500 installieren.

2. Auspacken

Folgen Sie der Auspackprozedur, wie in Fig. 1 Seite 4

dargestellt. Stellen Sie sicher, dass die Füße korrekt

sitzen, bevor Sie den Subwoofer aufstellen.

3. Regler und Anschlüsse

Anschluss- und Bedientafel auf der Rückseite Fig.

Seite 21

1. Einsteller für die Netzspannung

Bitte stellen Sie sicher, dass die für Ihr Land richtige

Netzspannung eingestellt ist .

2. Netzschalter

Bitte schließen Sie alle Verbindungskabel an, bevor

Sie das Gerät einschalten. Da das Gerät auch im

Standby-Modus Strom verbraucht, empfiehlt es sich,

den Subwoofer komplett abzuschalten, wenn er

längere Zeit nicht gebraucht wird.

3. Anschlussbuchse für das Netzkabel

4. Sicherungshalter

5. Lautstärkeregler

Mit diesem Regler wird die Lautstärke des

Subwoofers relativ zu den Frontlautsprechern

eingestellt.

6. Eingang für den externen Infrarotempfänger

Hier kann der beiliegende externe Infrarotempfänger

angeschlossen werden, wenn der Subwoofer nicht

direkt mit der Fernbedienung angesteuert

werden kann.

7. Umschalter zwischen Automatik und Manuell

Im Modus „Automatik“ schaltet sich der Subwoofer

automatisch in den Standby-Modus, wenn er 160

Minuten kein Signal empfängt. Wenn der Subwoofer

ein Signal erhält verlässt er den Standby-Modus

sofort. Im Modus „Manuell“ wird per Fernbedienung

•Slope auf 24dB/Oktave

•Low-Pass/LFE auf “Low-Pass“

•Zunächst setzen Sie den Übergabefrequenz-Regler

etwa auf Mitte.

Wählen Sie ein Musikstück aus, dass Sie gut kennen

und dass einen konstanten Bass wiedergibt. Stellen Sie

zunächst den Lautstärke- und Frequenzregler auf eine

mittlere Position und den Phasenregler auf Null.

Verändern Sie nun den Lautstärkeregler so lange, bis

der Basspegel zur Lautstärke der Frontlautsprecher

passt. Passen Sie nun den Frequenzgang an, bis der

Übergang von den Bässen zum Mitteltonbereich

gradlinig erscheint. Pegeln Sie zuletzt die Phase ein,

bis Sie das Gefühl haben, dass sich der Subwoofer

weich an die Frontlautsprecher anpasst. Nehmen Sie

sich für die Einstellungen ausreichend Zeit, und

probieren Sie verschiedene Musikstücke aus, bis Sie

wirklich mit der Abstimmung zufrieden sind.

Bei großen Vollbereichs-Lautsprechern

Um den Tiefbass Ihrer Lautsprecher zu erweitern.

Folgen Sie dem Anschlussdiagramm auf Seite 8 Fig. 6B.

Wenn Ihr Verstärker nur ein Paar Niederpegel-

Ausgänge hat, verwenden Sie “Y“-Adapter um das linke

und rechte Signal zwischen Verstärker und Subwoofer

aufzuteilen.

Stellen Sie die Schalter an Ihrem Subwoofer wie folgt

ein:

•Musik/Kino auf “Musik“

•Low-Pass/LFE auf “Low-Pass“

•Bei Bassreflex-Lautsprechern sollte der Slope auf

24dB/Oktave und bei geschlossenen Lautsprechern

auf 12dB/Oktave eingestellt werden.

Die Lautstärke und der Frequenzregler sollten so

eingestellt werden, wie oben unter KHT-Lautsprecher

beschrieben.

Vollbereichs-Lautsprechern. Trotzdem empfehlen wir,

den Subwoofer nicht in Raumecken und nicht zu nah

an der Hörposition aufzustellen. Da jedoch alle Räume

unterschiedlich sind, sollten Sie verschiedene Standorte

ausprobieren, bis Sie mit dem Klangergebnis zufrieden

sind.

5. Einstellungen und Feinabstimmung

Bitte schließen Sie alle Verbindungskabel an, bevor Sie

den Subwoofer einschalten.

5.1 Kino-Einstellungen

Bei KHT-Lautsprechern

Folgen Sie dem Anschlussdiagramm auf Seite 8 Fig.

5A.

•Im Auslieferzustand ist der Phasenregler auf Null

und die Lautstärke nahe an die Empfindlichkeit der

Satelliten-Lautsprecher eingestellt, so dass weitere

Einstellungen nicht notwendig sind. Wenn die

Regler jedoch anders eingestellt sind, stellen Sie mit

der Fernbedienung den Phasenregler auf Null (ganz

nach links) und den Lautstärkeregler etwa auf Mitte.

•Stellen Sie den „Low-Pass/LFE“ –Schalter auf LFE.

•Im Lautsprecher-Menü des Surround-Prozessors

stellen Sie die Lautsprecher auf „SMALL/KLEIN“

und den Subwoofer auf „ON/EIN“.

•Mit den Reglern des Prozessors pegeln Sie auch

die Lautstärke des Subwoofers ein, während Sie die

einzelnen Kanäle justieren.

•Wenn der Subwoofer näher an der Hörposition steht

als die Frontlautsprecher, gleichen Sie dies über die

“Delay“-Einstellung an Ihrem Prozessor aus.

•Den Musik/Kino-Modus sollten Sie so einstellen, wie

es Ihnen am Besten gefällt.

Bei großen Vollbereichs-Lautsprechern

Folgen Sie dem Anschlussdiagramm auf Seite 8 Fig. 5B.

•Folgen Sie der gleichen Prozedur wie bei KHT-

Lautsprechern. Stellen Sie jedoch die Lautsprecher

auf “LARGE/GROSS” im Lautsprecher-Menü des

Surround-Prozessors.

5.2 Nur Musik, Stereo-Einstellungen

Bei KHT-Lautsprechern

Folgen Sie dem Anschlussdiagramm auf Seite 8 Fig. 6A

Stellen Sie die Schalter wie folgt ein:

•Musik/Kino auf “Musik“

1. Introduzione

Grazie per aver acquistato un subwoofer amplificato

KEF PSW. Siamo certi che questo PSW3500 offrirà una

grande affidabilità ed elevate prestazioni acustiche per

molti anni a venire.

Il subwoofer PSW3500 si caratterizza per le prestazioni

di fascia alta in impianti stereo musicali e home cinema.

Per agevolare l’uso e l’installazione, il subwoofer è

dotato di un telecomando IR che permette di regolare

con facilità il livello, la frequenza di taglio e la fase del

subwoofer dalla posizione di ascolto. Nel caso in cui il

subwoofer non sia direttamente visibile è disponibile un

cavo IR.

Leggere attentamente questo manuale prima di

installare il subwoofer amplificato.

2. Disimballaggio

Seguire la procedura di disimballaggio illustrata in Fig. 1

p4. Prima di sollevare il subwoofer nella giusta

posizione, accertarsi che i piedini siano montati

correttamente.

3. Comandi e connettori

Pannello posteriore Fig. p21

1. Selettore di tensione

Verificare che sia selezionata la tensione corretta

per il paese di utilizzo.

2. Interruttore on/off di accensione

Verificare di aver effettuato tutti i collegamenti prima

di accendere l’apparecchiatura.

3. Presa di ingresso alimentazione c.a. di rete

4. Portafusibili

5. Controllo livello

Si utilizza per regolare il livello del subwoofer

rispetto all’uscita dei diffusori principali.

6. Ingresso cavo IR

Utilizzato per collegare un cavo per un ricevitore IR

nel caso in cui il subwoofer non sia visibile

direttamente

7. Interruttore auto/manuale

Con la posizione auto selezionata, il subwoofer

entra automaticamente in modalità standby se non

viene rilevato alcun segnale in ingresso per più di

160 minuti. Il subwoofer esce automaticamente

dalla modalità standby quando viene rilevato un

segnale in ingresso. Con la posizione manuale

selezionata, la funzione standby del subwoofer si

controlla mediante il telecomando.

8. Selettore Passa-basso/LFE (Low Frequency Effects)

Selezionando LFE si bypassa il filtro passa-basso e

si imposta la frequenza di risposta flat a 250 Hz da

utilizzare con un processore audio surround in un

impianto home theatre.

9. Indice di estensione in frequenza filtro passa-basso

variabile

Seleziona l’indice di estensione in frequenza del

filtro passa-basso del subwoofer e può essere

impostato su 12 dB per ottava (secondo ordine) o

24 dB per ottava (quarto ordine).

10. Selettore musica / cinema

Serve per rendere più realistica la visione dei film.

11. Selettore Ground/Lift

Impostare a ‘lift’ se si sente il ronzio del circuito

di terra

12. Uscite passa-alto livello linea

Servono per filtrare l’ingresso a piccoli diffusori in

impianti stereo.

13. Ingressi livello linea

Si utilizzano per collegare il subwoofer al segnale di

livello linea proveniente da un preamplificatore o

dall’uscita LFE dedicata di un processore surround.

Telecomando Fig. 4 p 22

1. Pulsante standby/on.

Si utilizza per mettere il subwoofer in standby o per

farlo uscire dalla modalità standby (vedere

Interruttore auto/manuale).

2. Controllo livello

Si utilizza per regolare il livello di uscita del

subwoofer rispetto ai diffusori principali.

3. Controllo frequenza crossover

Si utilizza per regolare il filtro di crossover passa-

basso interno del subwoofer.

4. Controllo fase

Si utilizza per regolare la fase acustica del

subwoofer rispetto ai diffusori principali.

4. Posizionamento

Dato che il suono posizionamento (a bassa frequenza)

prodotto dal subwoofer è quasi omnidirezionale, il suo

posizionamento è meno critico rispetto ai diffusori

convenzionali full-range. Si raccomanda tuttavia di

posizionarlo lontano dagli angoli della stanza e non

troppo vicino all’ascoltatore.

Dato che ogni locale è diverso dagli altri è meglio

procedere per tentativi

nel posizionamento del subwoofer fino a trovare la

posizione più idonea.

5. ISTRUZIONI IN ITALIANO

5. Configurazione e regolazione fine

Accertarsi di aver effettuato tutti i collegamenti di

segnale prima di accendere il subwoofer.

5.1 Configurazione cinema

Con diffusori KHT

Rispettare lo schema collegamenti di Fig. 5A pag. 8

•Fino alla prima accensione il controllo di fase è

impostato a zero e il livello è impostato quanto più

vicino possibile alla sensibilità dei diffusori satellite,

per cui non dovrebbero essere necessarie

regolazioni. Se le impostazioni sono state cambiate,

impostare lo sfasamento a zero (completamente a

sinistra) e il livello a circa metà della regolazione

tramite il telecomando.

•Impostare il selettore passa-basso/LFE su LFE.

•Nel menu “diffusori” del processore audio surround, i

diffusori vanno impostati su “small” e il subwoofer su

“on”.

•Usare i controlli del processore per regolare il livello

del subwoofer durante l’impostazione del livello di

ciascun canale.

•Usare il ritardo del processore se il subwoofer è

posizionato più vicino alla posizione di ascolto che ai

diffusori principali.

•Impostare il selettore Musica/Cinema in funzione

delle preferenze personali.

Con diffusori full-range grandi

Rispettare lo schema collegamenti di Fig. 5B pag. 8

•Seguire la stessa procedura prevista per i diffusori

KHT, ma nel menu “diffusori” del processore audio

surround impostare i diffusori su “large”.

5.2 Configurazione stereo solo musicale

Con diffusori KHT

Rispettare lo schema collegamenti di Fig. 6A pag. 8

Impostare i selettori del subwoofer come segue

•Musica/Cinema su Musica

•Slope su 24dB/ottava

•Passa-basso/LFE su Passa-basso

•Inizialmente impostare x-over a metà

Selezionare un brano musicale conosciuto che abbia

una base di bassi ripetitiva costante. Iniziare con i

controlli di livello e frequenza nelle rispettive posizioni

intermedie e con il controllo di fase a zero. Regolare il

controllo di livello fino a ottenere i livelli di bassa

frequenza desiderati rispetto ai diffusori principali.

Quindi regolare il controllo di frequenza in modo tale

che non ci siano evidenti variazioni del suono dalle

frequenze molto basse a quelle più alte. Regolare il

controllo di fase in modo da ottenere un’integrazione il

più possibile armoniosa tra subwoofer e diffusori

principali. KEF suggerisce di dedicare un po’ di tempo

a provare le regolazioni dei comandi ascoltando vari

brani musicali finché non si è soddisfatti del

bilanciamento acustico.

Con diffusori full-range grandi

Per aumentare le basse frequenze dei diffusori stereo

full-range esistenti.

Rispettare gli schemi collegamenti di Fig. 6B pag. 8

Se è disponibile solo una serie di uscite linea sul

preamplificatore, utilizzare dei collegamenti a ‘y’ per

dividere i segnali L e R tra amplificatore di potenza e

subwoofer.

Impostare i selettori del subwoofer come segue

•Musica/Cinema su Musica

•Passa-basso/LFE su Passa-basso

•Per diffusori bass reflex la pendenza va impostata

su 24dB/ottava, mentre per diffusori in cassa chiusa

essa va impostata su 12dB/ottava.

Per impostare i controlli di livello e frequenza ascoltare

un brano musicale noto come precedentemente

illustrato per i diffusori KHT.

5. INSTRUCCIONES EN ESPAÑOL

del subwoofer se controla mediante el mando a

distancia.

8. Interruptor Low-Pass/LFE (efectos de baja

frecuencia)

Cuando se selecciona LFE, se omite el filtro de

paso bajo y se establece una respuesta de

frecuencia plana a 250 Hz según sea necesario

para su uso con un procesador de sonido

envolvente en una configuración de cine en casa.

9. Tasa de atenuaciones del filtro paso bajo variable

Selecciona la tasa de atenuaciones del filtro paso

bajo del subwoofer a 12 dB por octava (segundo

orden) o 24 dB por octava (cuarto orden).

10.Interruptor música/cine

Se utiliza para añadir impacto al ver las películas.

11. Interruptor Tierra Flotante

Ajustelo para aislar de Tierra si se oye zumbido

de Tierra.

12.Salidas de paso alto de nivel de línea

Se utilizan para filtrar la entrada para altavoces

pequeños en una configuración estéreo.

13.Entradas de línea

Se utilizan para conectar el subwoofer a la señal de

línea de un preamplificador o a la salida LFE

dedicada de un procesador de sonido envolvente.

Mando a distancia Fig. 4 p 22

1. Botón de encendido/en espera

Se utiliza para poner el subwoofer en espera y para

activarlo. (Véase Conmutador de modalidad

automática/manual.)

2. Control de nivel

Se utiliza para definir el nivel de la señal de salida

del subwoofer respecto a los altavoces principales.

3. Control de frecuencia del filtro de separación

Se utiliza para ajustar el filtro paso bajo de

separación del subwoofer.

4. Control de fase

Se utiliza para ajustar la fase acústica del

subwoofer respecto a los altavoces principales.

4. Colocación

Puesto que el sonido de los subgraves (baja

frecuencia) producido por el subwoofer es

prácticamente omnidireccional, la colocación tiene

menor importancia que con los altavoces

convencionales de rango completo. Sin embargo,

recomendamos no colocarlos en los rincones de la sala

y que no estén demasiado cerca del oyente.

Como todas las salas son diferentes, lo mejor es

1. Introducción

Gracias por adquirir el subwoofer amplificado KEF

PSW. Confiamos en que su PSW3500 le proporcionará

un sonido de alta calidad y un gran resultado durante

muchos años.

El subwoofer PSW3500 ofrece un rendimiento

inmejorable tanto en instalaciones musicales como de

cine en casa.

Para que su instalación y su utilización sean más

sencillas, el subwoofer está equipado con un mando a

distancia por infrarrojos (IR), que permite ajustar

fácilmente el nivel, la fase y la frecuencia de corte sin

moverse del sitio de audición. Se dispone de un

prolongador de IR para su uso en caso de que el

subwoofer quede oculto de la vista.

Lea el manual completo antes de instalar el subwoofer

amplificado.

2. Desembalaje

Siga el procedimiento de desembalaje que se muestra

en la fig. 1 p4. Asegúrese de que los pies del soporte

están bien colocados antes de instalar el subwoofer en

su posición.

3. Mandos y conexiones

Panel posterior, Fig. p21

1. Selector de tensión

Asegúrese de que se ha seleccionado la tensión

adecuada para el país en el que se utilizará el

producto.

2. Interruptor de encendido y apagado

Asegúrese de que se han realizado todas las

conexiones antes de encender el aparato.

3. Toma de entrada de corriente CA

4. Portafusibles

5. Control de nivel

Se utiliza para definir el nivel del subwoofer

respecto a la señal de salida de los altavoces

principales.

6. Entrada para prolongador de IR

Se utiliza para añadir un receptor prolongador de IR

si el subwoofer queda oculto al radio de acción.

7. Conmutador de modalidad automática/manual

Si se selecciona la posición de modalidad

automática, el subwoofer pasará automáticamente a

la modalidad en espera si no hay señal de entrada

durante 160 minutos. El subwoofer deja de estar en

modalidad de espera cuando se detecta una señal

de entrada. Si se selecciona la posición de

modalidad manual, la función de estado en espera

Seleccione una pieza musical con la que esté muy

familiarizado que tenga una línea de bajos constante y

repetitiva. Comience con los controles de nivel y

frecuencia colocados en la posición media y el control

de fase en la posición cero. Ajuste el control de nivel

hasta que esté satisfecho con los niveles de baja

frecuencia en comparación con los altavoces

principales. A continuación, ajuste el control de

frecuencia de modo que en el sonido no haya un

cambio evidente de bajas frecuencias a frecuencias

más altas. Ajuste el control de fase para lograr la

mejor integración entre el subwoofer y los altavoces

principales. KEF le recomienda que dedique cierto

tiempo a ajustar los controles mientras escucha una

selección de música variada hasta que el balance del

sonido sea el que desea.

Con altavoces grandes de rango completo

Para aumentar la baja frecuencia de los altavoces

estéreo de rango completo que ya posee,

Siga los diagramas de conexiones de la Fig. 6B, página

Si sólo hay una salida de línea en su preamplificador,

utilice conexiones en “Y” para dividir las señales

izquierda y derecha (L y R) entre el amplificador y el

subwoofer.

Ajuste los interruptores del subwoofer del siguiente

modo

•Música/Cine a Música

•Low-Pass/LFE en Low-Pass (paso bajo)

•En el caso de los altavoces reflectores de graves, la

pendiente debe definirse en 24 dB/octava; en los

altavoces de caja cerrada, la pendiente debe

definirse en 12 dB/octava.

Ajuste los controles de nivel y de frecuencia

escuchando una pieza musical con la que esté

familiarizado, como se describe en la configuración

anterior para altavoces KHT.

probar a colocar el subwoofer en posiciones distintas

hasta encontrar el lugar que le parezca más adecuado.

5. Instalación y ajuste

Asegúrese de que se han realizado todas las

conexiones antes de encender el subwoofer.

5.1 Instalación para cine

Con altavoces KHT

Siga el diagrama de conexiones de la Fig. 5A, página 8.

•Tras la puesta en marcha por primera vez, el control

de fase se ajusta a cero y el nivel se establece

próximo a la sensibilidad de los altavoces satélites,

de modo que no será necesario ningún ajuste. Si

se han modificado, ajuste el cambio de fase a cero

(completamente a la izquierda) y el nivel

aproximadamente a la mitad, utilizando el mando a

distancia.

•Ajuste el interruptor Low-Pass/LFE en LFE.

•En el menú de los altavoces del procesador de

sonido envolvente, los altavoces principales deben

estar establecidos en ‘pequeños’ (small) y el

subwoofer activado.

•Utilice los controles del procesador para ajustar el

nivel del subwoofer al ajustar el nivel de cada canal.

•Utilice el retardo del procesador si el subwoofer está

colocado más cerca de su posición de audición que

los altavoces principales.

•Ajuste el interruptor Música/Cine según sus

preferencias personales.

Con altavoces grandes de rango completo

Siga el diagrama de conexiones de la Fig. 5B, página 8.

• Siga el mismo procedimiento que para los altavoces

KHT, con la diferencia de que en el menú de los

altavoces del procesador de sonido envolvente debe

definir los altavoces principales como ‘grandes’ (large).

5.2 Instalación estéreo sólo para música

Con altavoces KHT

Siga el diagrama de conexiones de la Fig. 6A, página 8.

Ajuste los interruptores del subwoofer del siguiente

modo

•Música/Cine a Música

•Pendiente a 24dB/Octava

•Low-Pass/LFE en Low-Pass (paso bajo)

•Establezca inicialmente el filtro a mitad del recorrido

5. INSTRUÇÕES EM PORTUGUÊS

A selecção de LFE ignora o filtro de passa-baixo e

defina a frequência de resposta linear para 250 Hz,

que é o valor necessário para utilização com um

processador de som numa instalação de cinema

em casa.

9. Taxa variável de roll off do filtro passa-baixo

Selecciona a taxa de roll off do filtro passa-baixo do

subwoofer, que pode ser de 12 dB por oitava

(segunda ordem) ou de 24 dB por oitava (quarta

ordem).

10. Interruptor de música/cinema

Utilizado para adicionar impacto durante a

reprodução de filmes.

11. Interruptor para elevação do chão

Utilize para ‘levantar’ se for ouvido um zumbido do

anel de terra

12. Saídas de passagem alta de nível de linha

Utilizadas para filtrar a entrada para altifalantes

pequenos numa instalação estéreo.

13. Entradas de nível de linha

Utilizadas para ligar o subwoofer ao sinal de nível

de linha proveniente de um pré-amplificador ou à

saída LFE dedicada de um processador de som

surround.

Controlo remoto Fig. 4 p 22

1. Botão de ligar/modo de suspensão.

Utilizado para colocar o subwoofer no modo de

suspensão e para o retirar desse modo. (consulte

Interruptor auto/manual).

2. Controlo de volume

Utilizado para regular o nível de saída do

subwoofer em relação às colunas principais.

3. Controlo de frequência de transição

Utilizado para ajustar o filtro passa-baixo de

transição interno do subwoofer.

4. Controlo de fase

Utilizado para ajustar a fase acústica do subwoofer

em relação às colunas principais.

4. Posicionamento

Uma vez que o som subgrave (baixa frequência)

produzido pelo subwoofer é, praticamente,

omnidireccional, o posicionamento torna-se menos

importante do que no caso de um conjunto completo de

colunas convencionais. No entanto, recomenda-se que

não seja colocado perto dos cantos da sala nem

demasiado perto da posição de audição.

Como todas as salas são diferentes, recomendamos

que experimente

1. Introdução

Obrigado por adquirir o subwoofer activo KEF PSW.

Estamos certos de que o PSW3500 proporcionará uma

qualidade sonora fiável e de elevada qualidade durante

muitos anos.

O subwoofer PSW3500 oferece um desempenho de

gama alta tanto na reprodução de música como em

instalações de cinema em casa.

Para facilitar a utilização e instalação, o subwoofer está

equipado com um controlo remoto de IV, que permite

ajustar sem dificuldades o volume, a frequência de

corte e fase a partir da posição de audição. Se o

subwoofer não estiver à vista, está disponível uma

extensão de IV.

Leia completamente o manual antes de instalar o

subwoofer activo.

2. Desembalar

Siga o procedimento de desembalagem mostrado na

Fig.1 p4. Certifique-se de que os pés estão

correctamente montados antes de colocar o subwoofer

na posição correcta.

3. Controlos e fichas

Painel posterior Fig. p21

1. Selector de tensão

Certifique-se de que a está seleccionada a tensão

correcta para o país que o subwoofer será utilizado.

2. Interruptor principal de alimentação

Assegure-se de que todas as ligações foram

efectuadas antes de ligar o aparelho.

3. Tomada principal de alimentação CA

4. Suporte do fusível

5. Controlo de volume

Utilizado para regular o volume do subwoofer em

relação às colunas principais.

6. Entrada da extensão de IV

Utilizada para instalar um receptor da extensão de

IV, se o subwoofer não estiver à vista

7. Interruptor auto/manual

Se estiver na posição auto, o subwoofer entrará

automaticamente no modo de suspensão caso não

seja detectado qualquer sinal de entrada num

período superior a 160 minutos. O subwoofer sai

automaticamente do modo de suspensão quando é

detectado um sinal de entrada. Se estiver na

posição manual, a função de suspensão do

subwoofer é regulada através do controlo remoto.

8. Interruptor de Passa-baixo/LFE (Efeitos de baixa

frequência)

•Declive para 24 dB/Oitava

•Passa-baixo/LFE para Passa-baixo

•Transição definida inicialmente para a posição

intermédia

Seleccione uma faixa musical que conheça bem e que

tenha uma linha de graves constante e repetitiva.

Comece com os controlos de volume e frequência na

posição intermédia e o controlo de fase definido para

zero. Ajuste o controlo de volume até estar satisfeito

com os níveis de baixas frequências em comparação

com as colunas principais. Em seguida, ajuste o

controlo de frequência para que não seja perceptível

uma mudança óbvia no som de frequências muito

baixas para frequências mais altas. Ajuste o controlo

de fase para atingir a integração mais suave possível

entre o subwoofer e as colunas principais. A KEF

recomenda que ocupe algum tempo a ajustar os

controlos, enquanto ouve uma selecção variada de

música, até estar satisfeito com o equilíbrio sonoro.

Com o conjunto completo de colunas grandes

Para aumentar as baixas frequências do conjunto

completo de colunas estéreo.

Siga os diagramas de ligações apresentados na Fig.

6B página 8

Se só estiver disponível um conjunto de saídas de linha

no pré-amplificador, utilize as ligações “y” para dividir

os sinais E e D entre o subwoofer e o amplificador

activo.

Posicione os interruptores do subwoofer do seguinte

modo

•Música/Cinema para Música

•Passa-baixo/LFE para Passa-baixo

•Em colunas de reflexo de graves, o declive deve ser

regulado para 24 dB/Oitava e em colunas de caixa

fechada o declive deve ser regulado para 12

dB/Oitava.

Defina os controlos de frequência e nível ouvindo uma

faixa musical de conheça bem, conforme descrito

anteriormente na configuração das colunas KHT.

várias posições do subwoofer até obter o

som pretendido.

5. Configuração e ajustes

Certifique-se de que todas as ligações de sinal foram

efectuadas antes de ligar o subwoofer.

5.1 Configuração para filmes

Com colunas KHT

Siga o diagrama de ligações apresentado na Fig. 5A

página 8

•Quando é ligado pela primeira vez, o controlo de

fase é definido para zero e o nível é definido para

um valor aproximado da sensibilidade das colunas

satélite. Por isso, não deve ser necessário qualquer

ajuste. Se ocorreu qualquer alteração, defina a fase

para zero (completamente à esquerda) e o nível

para a posição intermédia, utilizando o controlo

remoto.

•Posicione o interruptor de Passa-baixo/LFE em

LFE.

•No menu “speaker” (Coluna) do processador de

som surround, defina as colunas para “small”

(Pequenas) e o subwoofer para “on” (Ligado).

•Utilize os controlos do processador para ajustar o

volume do subwoofer quando estiver a definir o

volume de cada canal.

•Utilize o atraso do processador se o subwoofer

estiver localizado mais próximo da posição de

audição do que os altifalantes principais.

•Ajuste o interruptor Música/Cinema de acordo com

as suas preferências.

Com o conjunto completo de colunas grandes

Siga o diagrama de ligações apresentado na Fig. 5B

página 8

•Siga o mesmo procedimento adoptado para as

colunas KHT mas, no menu “speaker” (Coluna) do

processador de som surround, defina as colunas

para “large” (Grandes).

5.2 Configuração de estéreo só para

música

Com colunas KHT

Siga o diagrama de ligações apresentado na Fig. 6A

página 8

Posicione os interruptores do subwoofer do seguinte

modo

•Música/Cinema para Música

5. NEDERLANDSE HANDLEIDING

Door LFE te selecteren schakelt u de

laagdoorlaatfilter uit en stelt u de

frequentieweergave gelijkmatig in op 250Hz. Deze

instellingen zijn vereist wanneer u de subwoofer

wenst te gebruiken met een surround sound

processor in een thuisbioscoopopstelling.

9. Regelbare uitloopwaarde laagdoorlaatfilter

Om de uitloopwaarde van de laagdoorlaatfilter in de

subwoofer te selecteren: hetzij 12dB per octaaf

(2de stand) of 24dB per octaaf (4de stand).

10. Music/Cinema schakelaar

Om meer effect te creëren bij het bekijken van films.

11. “Ground Lift” schakelaar

Draai deze schakelaar op ‘lift’ indien u een

aanhoudend gezoem hoort.

12. Line Level High Pass Outputs

Om het inkomende geluidssignaal te filteren voor de

kleine luidsprekers van een stereo-installatie.

13. Line Level Inputs

Om de subwoofer aan te sluiten op het

lijnniveausignaal van een voorversterker of op de

aangewezen LFE output van een surround sound

processor.

Afstandsbediening Fig. 4 op p. 22

1. Stand-by/aan knop.

Om de subwoofer in stand-by te stellen of uit

stand-by te halen. (zie Auto/Manual schakelaar).

2. Volumeregelaar

Om het uitgaande volume van de subwoofer aan te

passen aan de hoofdluidsprekers.

3. Crossover Frequency regeling

Om de ingebouwde laagdoorlaatscheidingsfilter van

de subwoofer in te stellen.

4. Faseregelaar

Om de akoestische fasering van de subwoofer aan

te passen aan de hoofdluidsprekers.

4. Positionering

Aangezien de sub-bastonen (lage frequentie) van de

subwoofer nauw aanleunen bij een omni-

richtingspositionering is dit een minder kritiek punt dan

bij conventionele full-range luidsprekers. Wij raden u

echter aan het toestel niet in de hoeken van de kamer

en niet te dicht bij de luisteraar te plaatsen.

Aangezien elke ruimte uiteraard anders is, probeert u

best enkele verschillende

plaatsen uit tot u volledig tevreden bent

over de geluidsweergave.

1. Voorwoord

Hartelijk dank voor uw aankoop van deze krachtige

KEF PSW subwoofer. Wij zijn ervan overtuigd dat deze

PSW3500 u de komende jaren een perfecte

geluidsweergave zal bieden.

De PSW3500 subwoofer zorgt voor een hoogwaardige

geluidsweergave bij zowel muziek- als

thuisbioscoopinstallaties.

Bovendien is de installatie van deze subwoofer een

koud kunstje en zal u ook bij het gebruik geen

problemen kennen dankzij de IR-afstandsbediening

waarmee u vanuit uw zetel heel eenvoudig het volume,

de grensfrequentie en de fasering instelt. Bovendien is

een IR-extensie voorzien indien de subwoofer uit het

zicht wordt geïnstalleerd.

Gelieve deze handleiding volledig door te nemen

vooraleer u start met de installatie van uw krachtige

subwoofer.

2. Uit de verpakking halen

Volg de uitpakprocedure zoals weergegeven in Fig.1 op

p. 4. Let erop dat de poten correct geplaatst zijn

vooraleer u de subwoofer installeert.

3. Bediening en stekkers

Achterpaneel Fig. op p. 21

1. Keuzeschakelaar voor de spanning

Zorg ervoor dat u de juiste spanning selecteert

conform het land van gebruik.

2. Aan/uit-schakelaar netvoeding

Zorg ervoor dat alle aansluitingen gerealiseerd zijn

vooraleer u het toestel inschakelt.

3. Input stekker AC stroomnet

4. Zekeringenhouder

5. Volumeregelaar

Om het volume van de subwoofer aan te passen

aan de geluidsweergave via de hoofdluidsprekers.

6. Input IR-extensie

Om een IR-extensieontvanger toe te voegen indien

de subwoofer uit het zicht geïnstalleerd wordt.

7. Auto/Manual schakelaar

Wanneer u “Auto” selecteert zal de subwoofer

automatisch in stand-by overschakelen zodra

gedurende meer dan 160 minuten geen inkomend

signaal meer gedetecteerd werd. Zodra opnieuw

een inkomend signaal gedetecteerd wordt, verlaat

de subwoofer automatisch de stand-by modus. In

de “Manual” stand wordt de stand-by functie van de

subwoofer ingesteld via de afstandsbediening.

8. Low-Pass/LFE (Low Frequency Effects) schakelaar
