Инструкции на русском языке

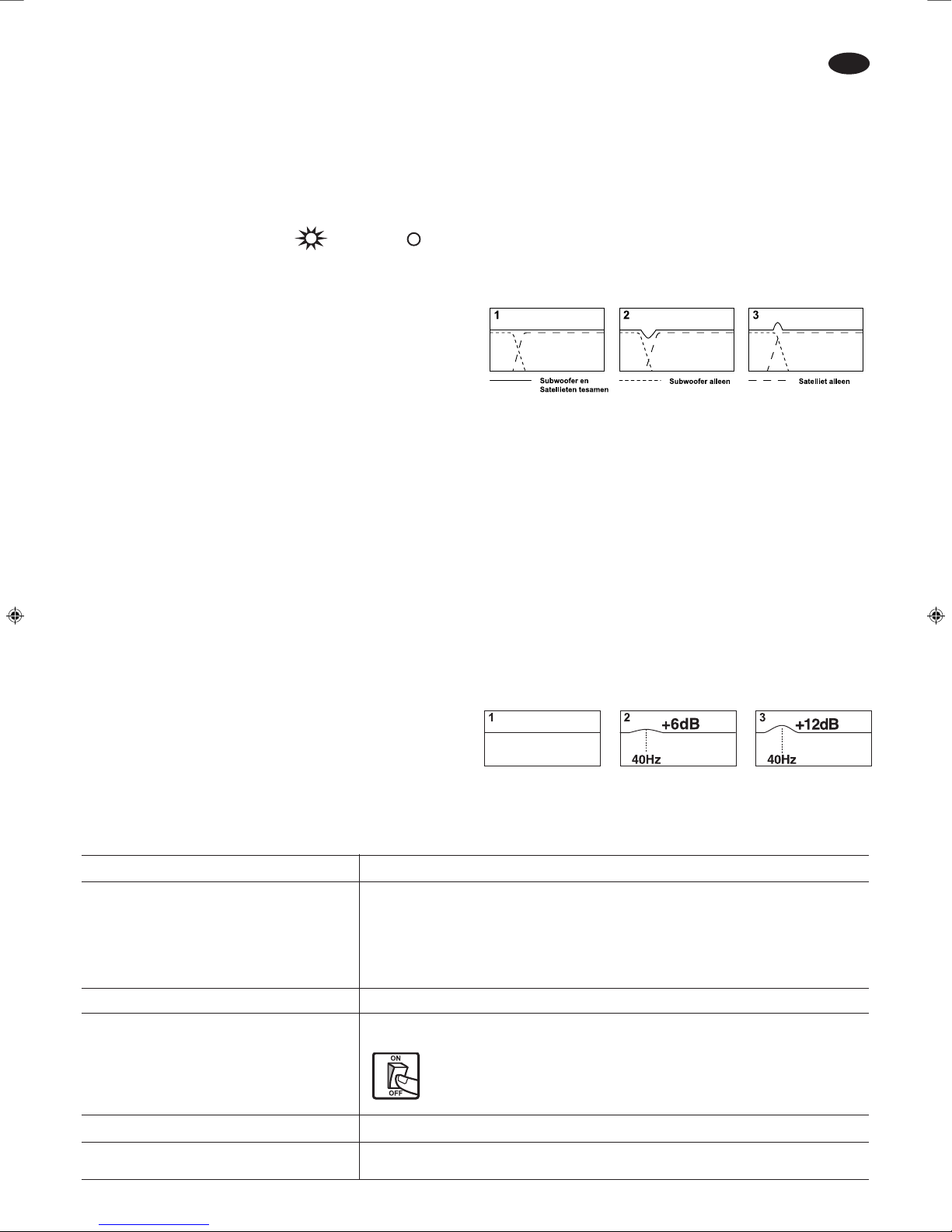

Ручные настройки

Для настройки сабвуфера Kube-2 можно также использовать ручные

настройки сабвуфера вместо настроек AV-ресивера/AV-процессора.

А. Настройка частоты среза фильтра

Настройка частоты среза изменяет верхнею частоту среза фильтра

сабвуфера. Её эффективный диапазон находиться в пределах 40-140 Гц со

спадом 12 дБ на октаву. Настройте частоту среза фильтра таким образом,

чтобы достичь максимальной согласованности сабвуфера с акустическими

системами. Для увеличения частоты среза фильтра вращайте регулятор

по часовой стрелке, для уменьшения частоты среза фильтра, вращайте

регулятор против часовой стрелки.

1. Идеальная частота среза – ровное АЧХ

2. Граничная частота среза фильтра выставлена слишком низко

– вызывает провал АЧХ.

3. Граничная частота среза фильтра выставлена слишком высоко

– вызывает подъем АЧХ.

B. Регулятор фазы

Регулятор фазы в нормальном положении находится на отметке 0, но

иногда лучших показателей звучания можно добиться в позиции 180,

особенно когда сабвуфер располагается далеко от акустических систем.

C. Регулятор уровня громкости

Регулятор уровня громкости настраивает уровень громкости работы

сабвуфера относительно акустических систем.

Подъем НЧ

Регулятор Подъема НЧ предназначен для регулировки низких частот для

компенсации акустических особенностей помещения. Режим включается

между 0, +6 дБ и +12 дБ, в районе 40 Гц.

Элементы управления и коммутационные разъемы

Задняя панель сабвуфера Kube-2

1. Линейный вход

2. Регулировка фазы

3. Повышение уровня НЧ

4. Регулировка частоты среза

5. Индикатор питания

Питание включено Питание выключено

Красный/зеленый

6. Регулировка уровня

7. ВКЛ/ВЫКЛ - вуключатель

8. разъем для кабеля питания (евро стандарт 230В)

(230В ВБ)

(115В США)

Расположение

Поскольку сабвуфер воспроизводит только низкие частоты, которые не

имеют направленности, сабвуфер может быть расположен практически в

любом месте. Но не стоит располагать его слишком близко к слушателю.

Если возможно, попробуйте несколько мест расположения сабвуфера, чтобы

выбрать самое лучшее в плане звучания.

Подключение к AV-ресиверу/АV-процессору

Подсоединить к выходу для сабвуфера на AV-ресивере/AV-процессоре

Установите на вашем AV-ресивере/AV-процессоре частоту среза сабвуфера

120 Гц.

Убедитесь, что регуляторы частоты среза кроссовера и уровень громкости,

расположенные на задней панели сабвуфера Kube-2 находятся в положении

макс.

Убедитесь, что вы выбрали соответствующую конфигурацию акустических

систем, в меню вашего AV-ресивера/AV-процессора.

Настройте необходимый уровень громкости сабвуфера на вашем AV-

ресивере/AV-процессоре (используйте инструкцию пользователя AV-ресивера/

AV-процессора).

Обнаружение неисправностей

Неисправность Решение

Индикатор электропитания не горит. Проверьте включен ли сабвуфер в сеть электропитания и все включатели включены.

Проверьте все предохранители и сетевые выключатели, которые могут влиять на работу

сабвуфера.

Свяжитесь с вашим дилером для дальнейших консультаций.

Если индикатор электропитания все еще не загорается. Убедитесь что все оборудование включено.

Если индикатор электропитания горит но сабвуфер не

воспроизводит звук.

Проверьте и отрегулируйте уровень громкости.

Проверьте правильно ли закоммутирован сабвуфер к источнику (AV-ресивер/

AV-процессор) и проверьте настройки источника, соответствует ли уровень

выходного сигнала для работы сабвуфера.

Проверьте правильность коммутации между сабвуфером и источником, и

подкорректируйте если необходимо

Если звука все нет. Свяжитесь с вашим дилером для консультации

Красный свет нет звука

Зеленый свет нет звука

Проверьте уровни
