Kenwood KAC-X812D User manual
KAC-X812D
SUBWOOFER POWER AMPLIFIER 7page 2-9
INSTRUCTION MANUAL
AMPLIFICATEUR DE PUISSANCE DU SUBWOOFER 7page 10-17
MODE D’EMPLOI
AMPLIFICADOR DE POTENCIA DEL ALTAVOZ DE SONIDO ENVOLVENTE
7página 18-25
MANUAL DE INSTRUCCIONES
© B64-3393-00/00 (KV)
Take the time to read through this instruction manual. Familiarity
with installation and operation procedures will help you obtain the
best performance from your new power amplifier.
For your records
Record the serial number, found on the back of the unit, in the spaces
designated on the warranty card, and in the space provided below. Refer
to the model and serial numbers whenever you call upon your Kenwood
dealer for information or service on the product.
Model KAC-X812D Serial number
US Residence Only
Register Online
Register your Kenwood product at
www.kenwoodusa.com
B64-3393-0000.indb1B64-3393-0000.indb1 05.11.189:18:50AM05.11.189:18:50AM

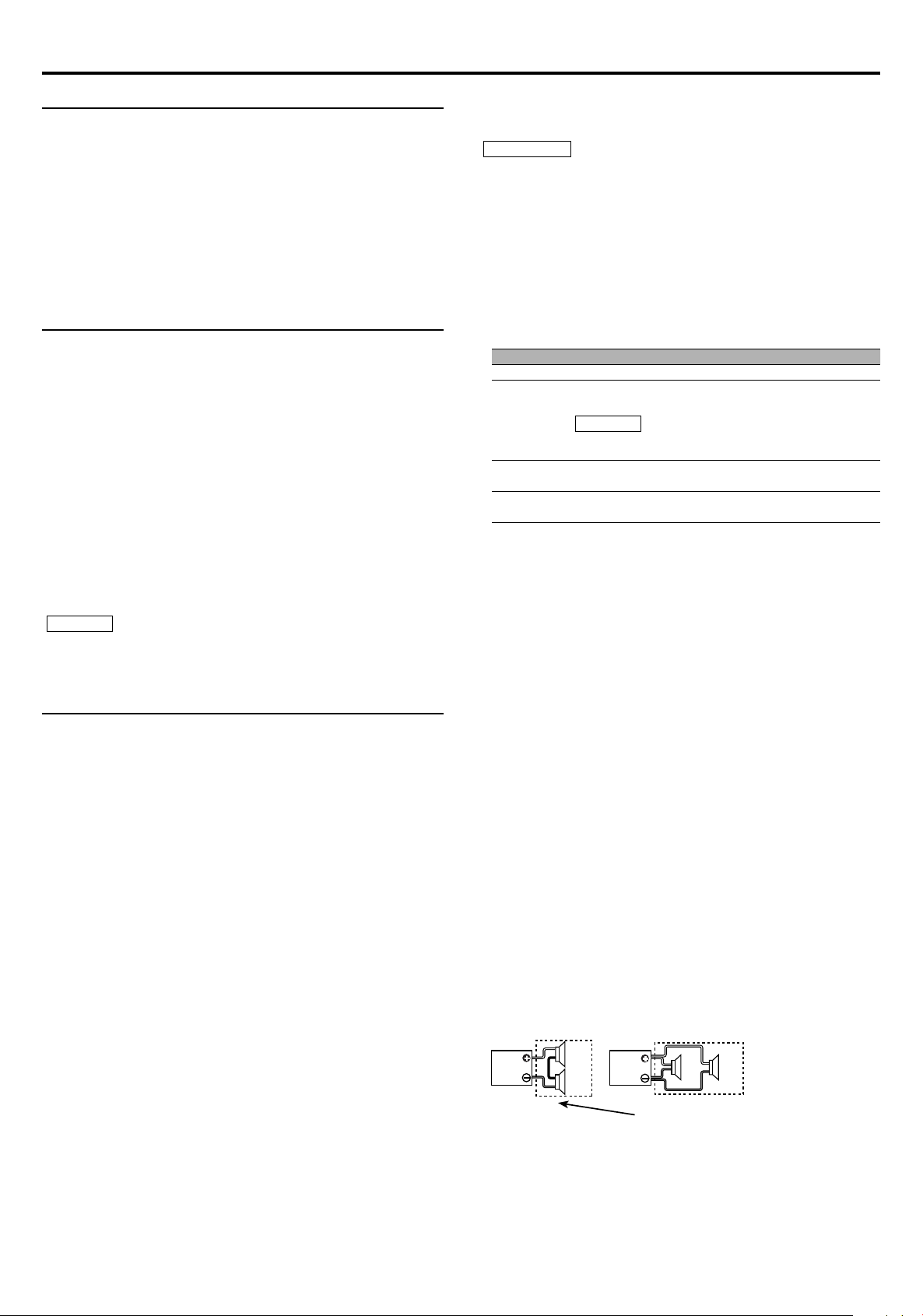

2 English
Safety precautions
2WARNING
To prevent injury or fire, take the following precautions:
• When extending the ignition, battery, or ground wires, make sure to use
automotive-grade wires or other wires with a 8 mm² (AWG 8) or more to
prevent wire deterioration and damage to the wire coating.
• To prevent a short circuit, never put or leave any metallic objects (such as
coins or metal tools) inside the unit.
• If the unit starts to emit smoke or strange smells, turn off the power
immediately and consult your Kenwood dealer.
• Do not touch the unit during use because the surface of the unit becomes
hot and may cause burns if touched.
FCC WARNING
This equipment may generate or use radio frequency energy. Changes or
modifications to this equipment may cause harmful interference unless the
modifications are expressly approved in the instruction manual. The user could
lose the authority to operate this equipment if an unauthorized change or
modification is made.
2CAUTION
To prevent damage to the machine, take the following
precautions:
• Be sure the unit is connected to a 12V DC power supply with a negative
ground connection.
• Do not open the top or bottom covers of the unit.
• Do not install the unit in a spot exposed to direct sunlight or excessive heat
or humidity. Also avoid places with too much dust or the possibility of water
splashing.
• When replacing a fuse, only use a new one with the prescribed rating. Using a
fuse with the wrong rating may cause your unit to malfunction.
• To prevent a short circuit when replacing a fuse, first disconnect the wiring
harness.
Available Control Units:
A Kenwood’s LX-Bus supporting Center Unit released in 2004 or later can control
this unit. The operations of the (LX) AMP Control are explained in the Operation
Manual of the Center Unit.
NOTE
• The LX AMP and the sensor unit cannot be connected simultaneously. You
must connect any of them at a time.
NOTE
• If you experience problems during installation, consult your Kenwood dealer.
• If the unit does not seem to be working right, consult your Kenwood dealer.
NOTE
This Class B digital apparatus complies with Canadian ICES-003.
Cleaning the unit
If the front panel gets dirty, turn off the power and wipe the panel with a dry
silicon cloth or soft cloth.
2CAUTION
Do not wipe the panel with a hard cloth or a cloth dampened by volatile
solvents such as paint thinner and alcohol. They can scratch the surface of the
panel and/or cause the indicator letters to peel off.
To prevent battery rise
When the unit is used in the ACC ON position without turning the engine ON, it
depletes the battery. Use it after starting the engine.
Protection function
There is a Protection function installed in the unit to protect the unit and
speakers from various problems. When Protection operates, the display informs
you of the condition.

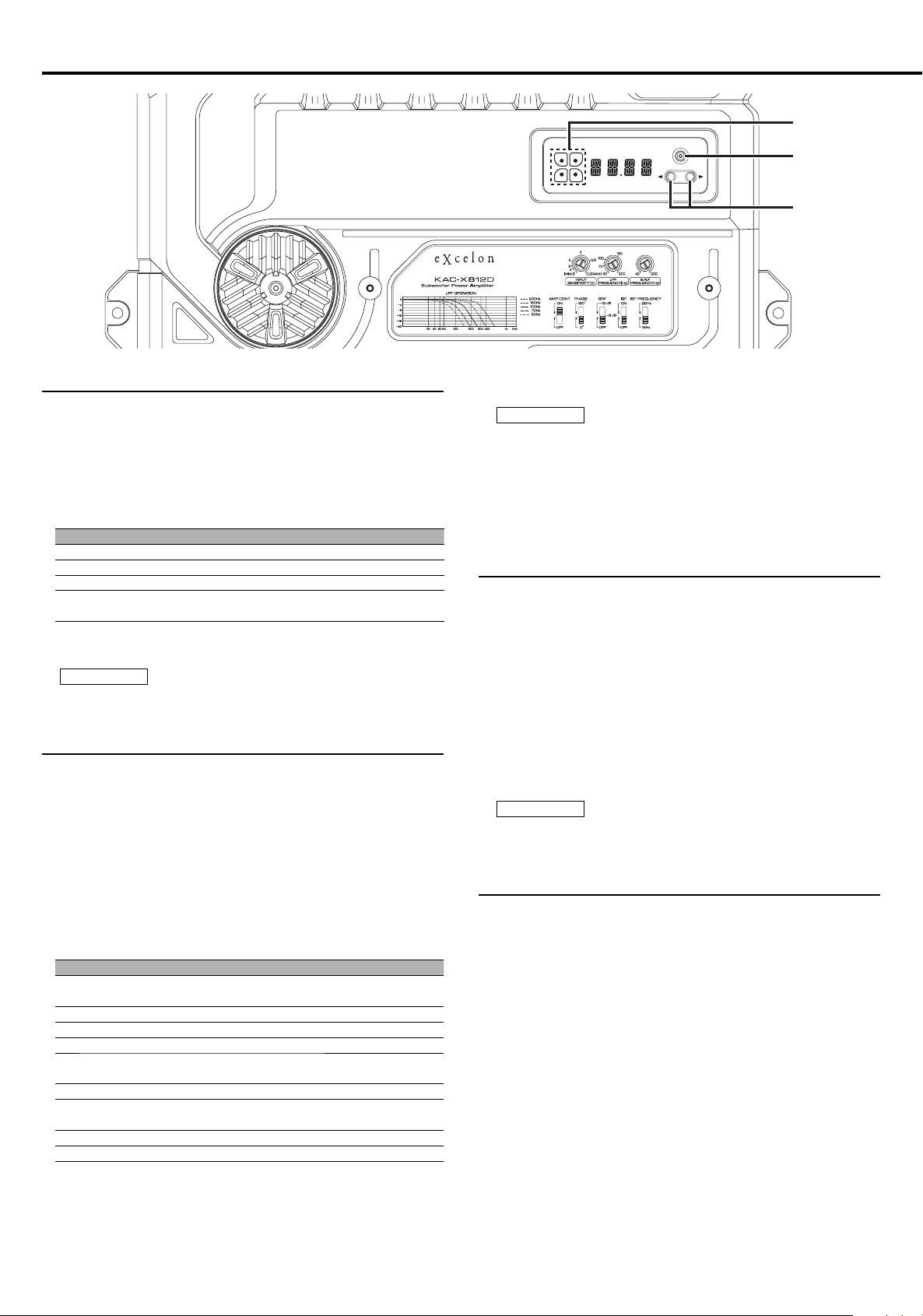

Display Informations
"E-01" When the inside of the unit is overheating.
"E-02"
When the unit has failed and direct current voltage is generated to the speaker’s
output.
NOTE
Turn the power OFF and release the protection. If the "E-02" code does not disappear,
contact your Kenwood dealer.
"E-03" When the speaker cord is shorted.
When the speaker output is in contact with the vehicle ground.
"VOLT" display is
blinked. When voltage gets out of operation range.
Wiring
• Take the battery wire for this unit directly from the battery. If it’s connected to
the vehicle’s wiring harness, it can cause blown fuses etc.
• If a buzzing noise is heard from the speakers when the engine is running,
connect a line noise filter (optional) to each of the battery wire.
• Do not allow the wire to directly contact the edge of the iron plate by using
Grommets.
• Connect the ground wire to a metal part of the car chassis that acts as an
electrical ground passing electricity to the battery‘s negative -terminal. Do
not turn the power on if the ground wire is not connected.
• Be sure to install a protective fuse in the power cord near the battery. The
protective fuse should be the same capacity as the unit’s fuse capacity or
somewhat larger.
• For the power cord and ground, use a vehicle type (fireproof) power wring
cord with a current capacity greater than the unit’s fuse capacity. (Use a power
wiring cord with a diameter of 8 mm² (AWG 8) or greater.)
• When more than one power amplifier are going to be used, use a power
supply wiring wire and protective fuse of greater current-handling capacity
than the total maximum current drawn by each amplifier.

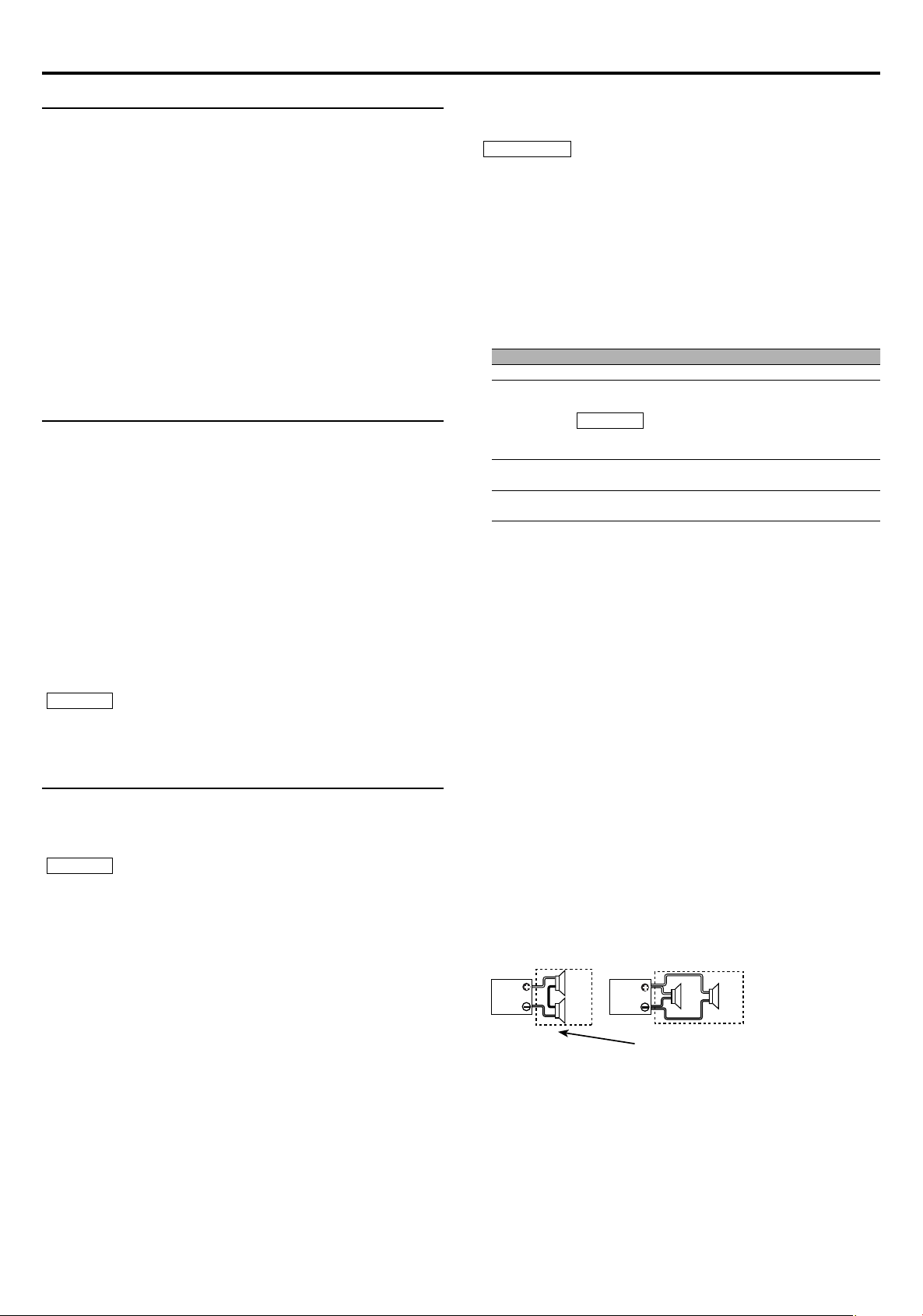

Speaker selection
• The rated input power of the speakers that are going to be connected should
be greater than the maximum output power (in Watts) of the amplifier. Use of
speakers having input power ratings that are less than the output power of
the amplifier will cause smoke to be emitted as well as damage.
• Use speakers that have an impedance of 1Ω or greater. When more than one
set of speakers are going to be used, calculate the combined impedance of
the speakers and then connect suitable speakers to the amplifier.
8Ω2 Ω
4Ω
4Ω4Ω
4Ω
Combined impedance
B64-3393-0000.indb2B64-3393-0000.indb2 05.11.189:18:51AM05.11.189:18:51AM

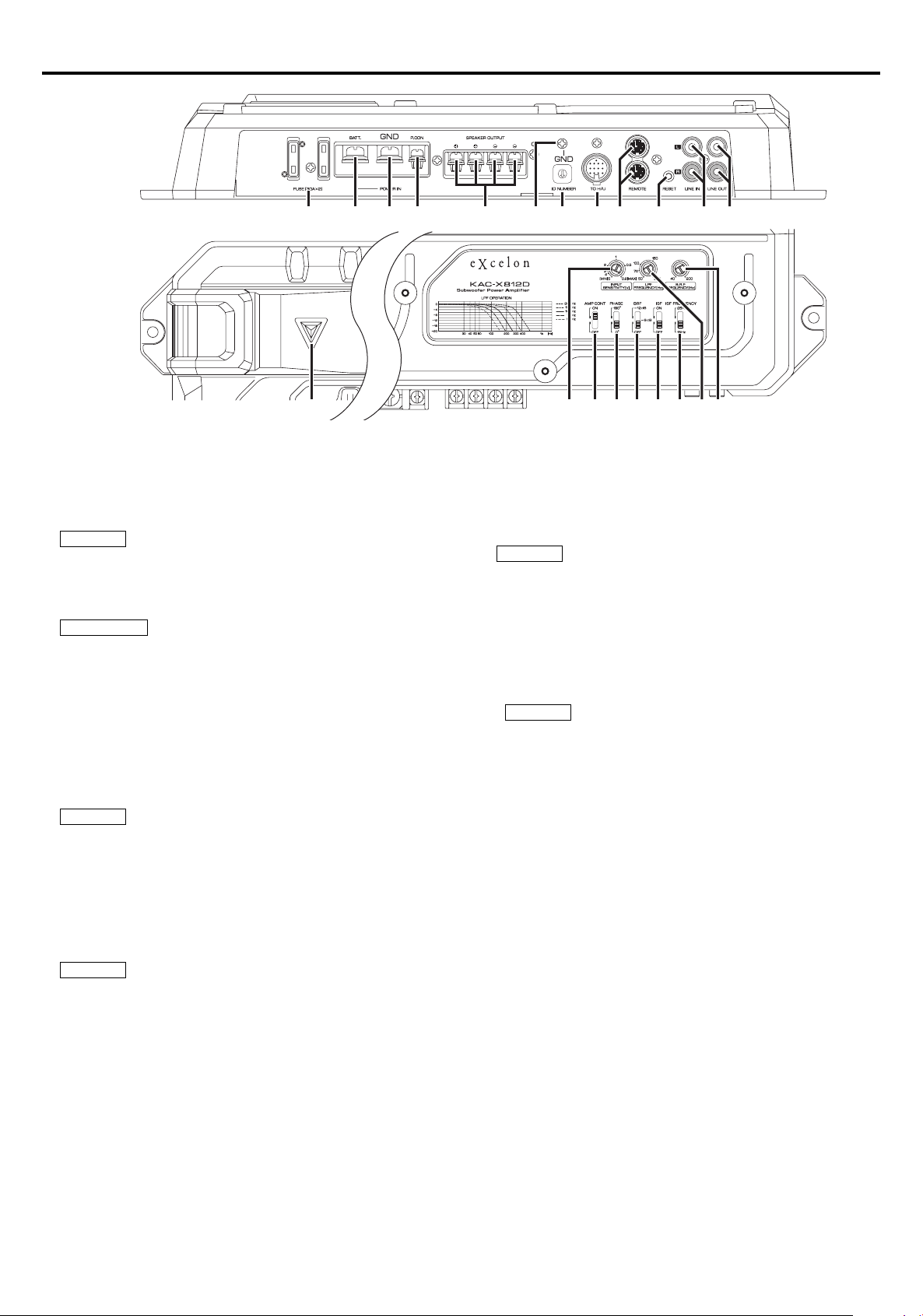

English 3
50 200
150
100
40 200
70
4
0.2(MAX)(MIN)5
3
2
1
0.5
INPUT
SENSITIVITY(V)
B.R.F
FREQUENCY(Hz)
LPF
FREQUENCY(Hz)
-6dB
BRF
-12dB
OFF
PHASE
180°
0°
AMP CONT
ON
OFF
ISF
ON
OFF
ISF FREQUENCY
25Hz
15Hz
LPF OPERATION
50 Hz
70 Hz
100 Hz
150 Hz
200 Hz
-20
30
-16
-12
-8
-4
0
50 6040 100 200 300 400 1K (Hz)
VOLTFAN
CURRTEMP
386 mm
372 mm
Ø6
157 mm
252 mm
265 mm

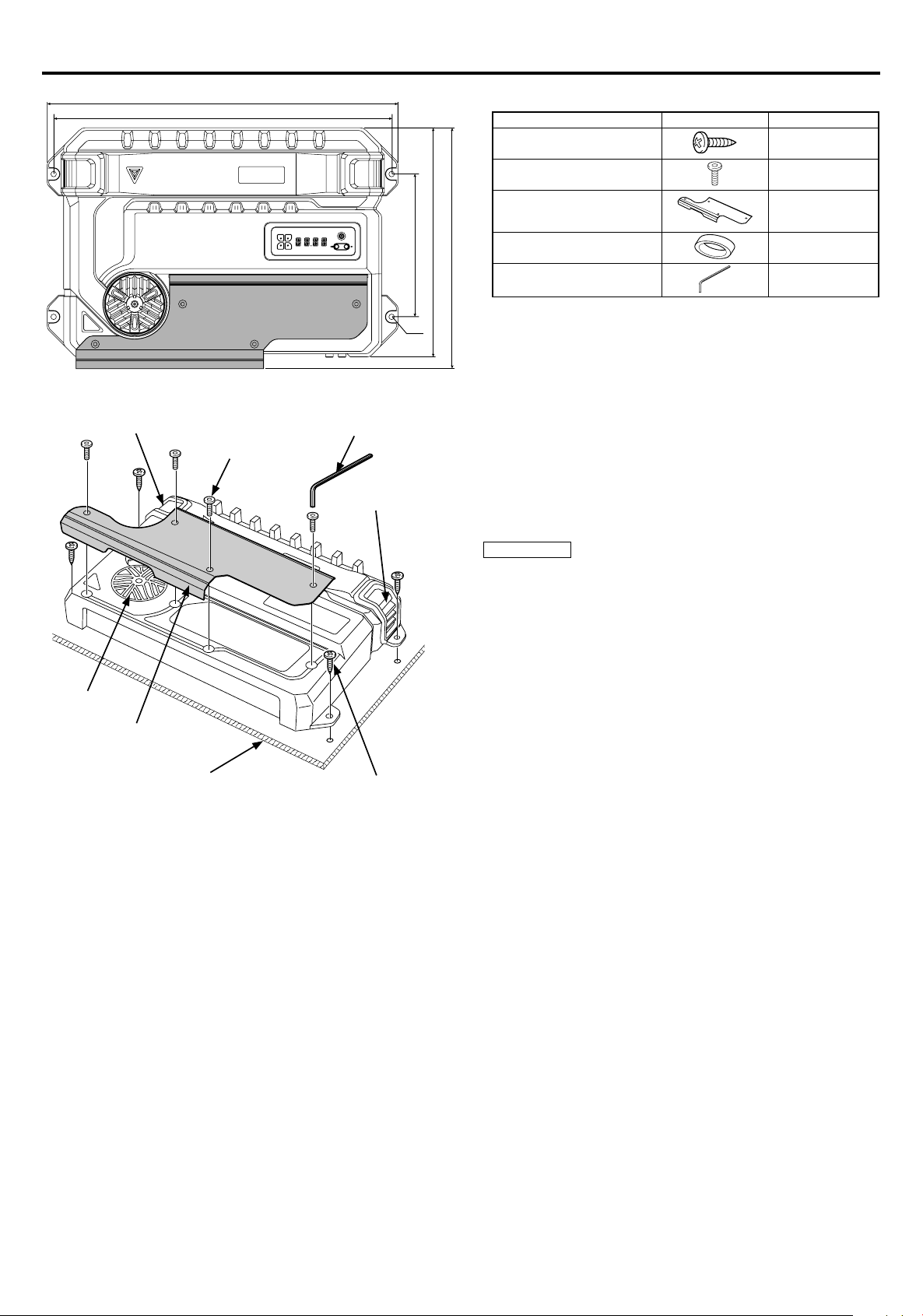

Installation
Accessories
Part name External View Number of Items
Self-tapping screws
(ø5 × 18 mm) 4
Hexagon socket head cap screw
(M4 × 8 mm) 4
Cover 1
Terminal cover (Power terminal) 1
Hexagon Wrench 1
Installation procedure
Since there are large variety of settings and connections possible according to
applications, read the instruction manual well to select the proper setting and
connection.
1. Remove the ignition key and disconnect the negative -terminal of the
battery to prevent short circuits.
2. Set the unit according to the intended usage.
3. Connect the input and output wires of the units.
4. Connect the speaker wires.
5. Connect the power wire, power control wire and grounding wire following
this order.
6. Install the installation fittings in the unit.
7. Attach the unit.
8. Install the terminal cover.
9. Connect the negative -terminal of the battery.
2CAUTION
• Do not install in the below locations;
(Unstable location, In a location that interferes with driving, In a location
that gets wet, In a dusty location, In a place that gets hot, In a place that
gets direct sunlight, In a location that gets hit by hot air)
• Do not install the unit under the carpet. Otherwise heat build-up occurs
and the unit may be damaged.
• Install this unit in a location which allows heat to easily dissipate.
Once installed, do not place any object on top of the unit.
• The surface temperature of the amplifier will become hot during use. Install
the amplifier in a place where people, resins, and other substances that are
sensitive to heat will not come into contact with it.
• This unit has cooling fan to decrease the internal temperature. Do not
mount the unit in a place where the cooling fan and ducts of the unit are
blocked. Blocking these openings will inhibit the cooling of the internal
temperature and result in malfunction.
• When making a hole under a seat, inside the trunk, or somewhere else in
the vehicle, check that there is nothing hazardous on the opposite side
such as a gasoline tank, brake pipe, or wiring harness, and be careful not to
cause scratches or other damage.
• Do not install near the dashboard, rear tray, or air bag safety parts.
• The installation to the vehicle should securely fasten the unit to a place in
which it will not obstruct driving. If the unit comes off due to a shock and
hits a person or safety part, it may cause injury or an accident.
• After installing the unit, check to make sure that electrical equipment
such as the brake lamps, turn signal lamps and windshield wipers operate
normally.
Installation board, etc.
(thickness : 15 mm or more) Self-tapping screw
(ø5 × 18 mm)
Cooling fan
Hexagon socket
head cap screw
(M4 × 8 mm)
Hexagon Wrench
Cover
Duct
Duct
B64-3393-0000.indb3B64-3393-0000.indb3 05.11.189:18:51AM05.11.189:18:51AM
4 English
30
30
0
1
2
3
4
5
6
7
8
9
GND

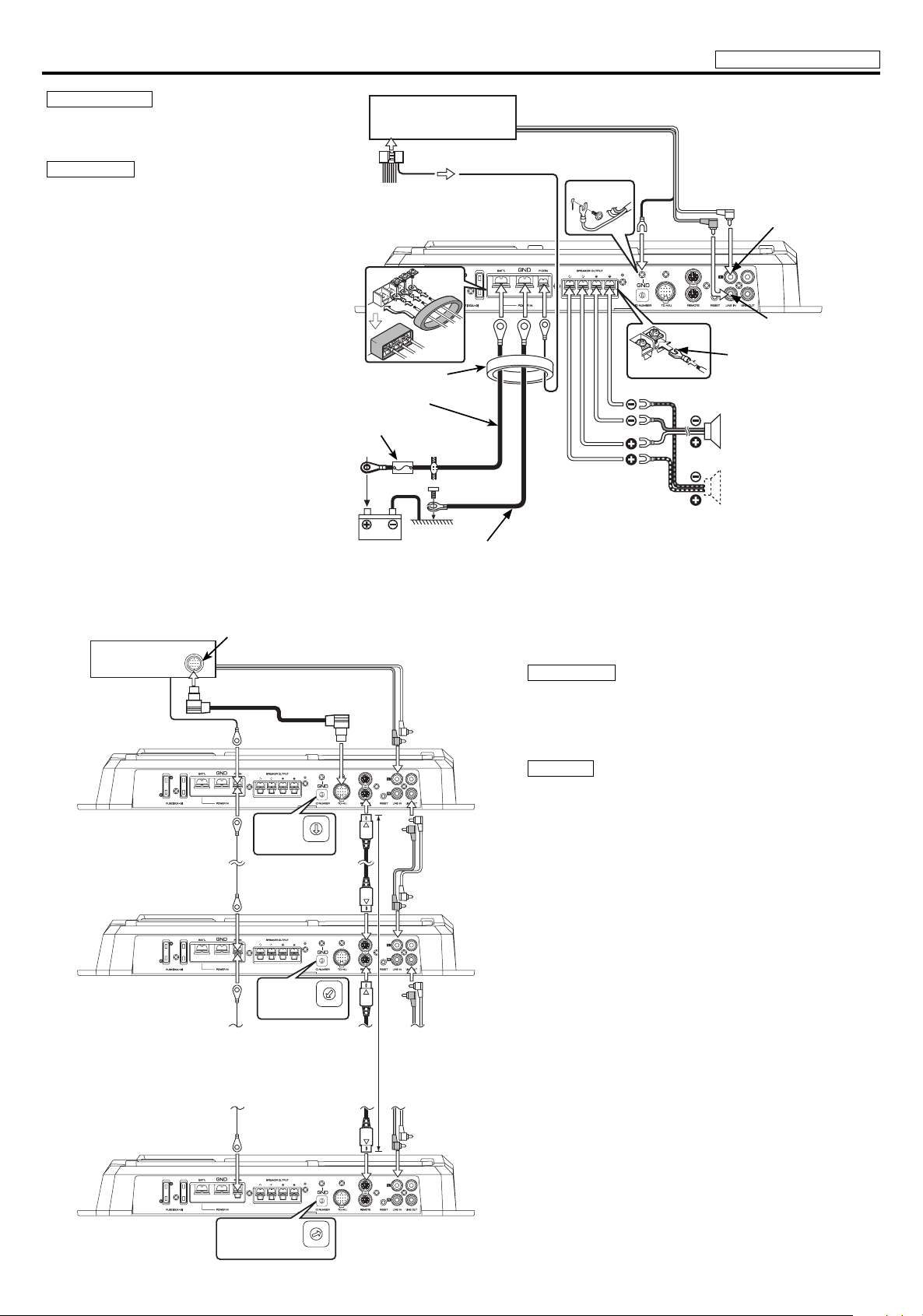

Connection
CENTER UNIT
(CD receiver, etc.)
RCA cable ground
terminal
RCA cable*
Lead terminal*
Battery Ground wire*
* Commercially available parts
Power control wire
Left input
Right input
■LX-Bus connection
30
30
0
1
2
3
4
5
6
7
8
9
30
30
0
1
2
3
4
5
6
7
8
9
30
30
0
1
2
3
4
5
6
7
8
9
ID NUMBER
0
1
2
3
4
5
6
7
8
9
ID NUMBER
0
1
2
3
4
5
6
7
8
9
ID NUMBER
0
1
2
3
4
5
6
7
8
9
"0"
"1" –
"7"
"1" – "7"
S-video cable*
Master amplifier
Slave amplifier 1
CENTER UNIT
To Kenwood disc changer/
External optional accessory
2WARNING
To prevent fire caused by a short in the wiring,
connect a fusible link or breaker nearby the
battery’s positive terminal.
2CAUTION
• If sound is not output normally, immediately
turn power off and check connections.
• Be sure to turn the power off before changing
the setting of any switch.
• If the fuse blows, check wires for shorts, then
replace the fuse with one of the same rating.
• Check that no unconnected wires or connectors
are touching the car body. Do not remove
caps from unconnected wires or connectors to
prevent short circuits.
• Connect the speaker wires to appropriate
speaker connectors separately. Sharing the
negative wire of the speaker or grounding
speaker wires to the metal body of the car can
cause this unit to fail.
• After installation, check that the brake lamps,
winkers, and wipers work properly.
RCA cable*
Slave amplifier 7
Extension wire*
Set the ID number of the Master amplifier to "0".
You can connect up to 7 Slave amplifiers. Assign them ID numbers "1"
to "7" and do not duplicate them.
2CAUTION
• Do not connect 2 Master amplifiers to the Center Unit. If done, you
cannot control all amplifiers connected to the Center Unit.
• The LX AMP and the sensor unit cannot be connected
simultaneously. You must connect any of them at a time.
NOTE
• The total length of S-video cables you can connect is 14 meters
(46 ft) maximum. If the cable length exceeds this limit, you cannot
control amps from the Center Unit.
• If you assign the same ID number to multiple amplifiers, they
malfunction when you operate any of them from the Center Unit.
• If you assign ID number "8" or "9" to a Slave amplifier, it is not
recognized by the Center Unit.
Not more than
14m (46 ft)
Control cable
(option)
Subwoofer (L + R)
Battery wire*
Protective Fuse*
Terminal cover
Power control wire
B64-3393-0000.indb4B64-3393-0000.indb4 05.11.189:18:53AM05.11.189:18:53AM
English 5
Controls
1Fuse (30 A × 2)
2Battery terminal
3Ground terminal
4Power control terminal
Controls the unit ON/OFF.
NOTE
Controls the unit power. Be sure to connect it with all the systems.
5Speaker output terminals
As this unit accepts speakers with a minimum impedance of 1 ohm, connect
speakers with 1-ohm or higher impedance to these terminals.
2CAUTION
The rated input of the speakers should be no less than the maximum output
of the amplifier. Otherwise malfunction may result.
6RCA cable ground lead terminal
When using an RCA cable with a ground lead attached, connect the ground
lead to this terminal.
7ID NUMBER switch
Sets an amp identification number (ID) to be used for amplifier control from
the Center Unit.
Assign ID Number "0" to an amplifier when you use it as the Master amplifier.
Assign ID Numbers "1" to "7" to amplifiers when you use them as Slave
amplifiers. Do not duplicate these numbers.
NOTE
After you have changed ID numbers of amplifiers, turn Off the POWER switch
of the Center Unit and turn it On again.
8TO H/U terminal
After you have set the Master amplifier, connect it to the Center Unit.
9REMOTE terminals
Used to connect to Slave amplifiers.
0RESET button
Resets the microprocessor of the unit.
NOTE
The values you have set with the Amplifier Control are NOT reset.
!LINE IN terminal
@LINE OUT terminal
The signal that’s input from the line input terminal is output.
#Power indicator
Lights when the POWER switch is turned On.
The indicator flashes several seconds when the POWER switch is turned On
or when the Protection function is activated.
$INPUT SENSITIVITY control
Set this control according to the pre-output level of the center unit
connected with this unit.
NOTE
For the pre-output level, refer to the <Specifications> in the instruction
manual of the center unit.
%AMP CONT (amplifier control) switch
Used to bypass the circuit when you do not control the sound with the
Amplifier Control.
• ON position:
Allows you to control the sound with the Amplifier Control.
• OFF position:
Bypasses the Amplifier Control circuit.
NOTE
Amplifier control is possible even while OFF.
^PHASE switch
When this switch is set "180°" (Reverse) the speaker output phase is reversed.
&BRF (band reject filter) switch
When this switch is set to "-6dB"/"-12dB", frequencies in the band set with the
"B.R.F. FREQUENCY" control are rejected and eliminated. The band rejection
allows to reduce resonance inside the vehicle compartment and standing
waves. (page 8)
*ISF (infrasonic filter) switch
When this switch is set to "ON", the inaudible, ultralow frequencies below
the frequency set with the "ISF FREQUENCY" switch are cut off. This improves
the reproduction performance of the speakers by eliminating unnecessary
oscillations which will not become sound.
(ISF FREQUENCY switch
Switches the cutoff frequency when the "ISF" switch is set to "ON".
)LPF(Low-Pass Filter) FREQUENCY control
This control adjusts the frequency band output from this unit.
@1 B.R.F. FREQUENCY control
Sets the rejection frequency when the "BRF" switch is set to "-6dB"/"-12dB".
(page 8)
30
30
0
1
2
3
4
5
6
7
8
9
7
%&*(^
6
#)
89
$
045321 @!
@1
B64-3393-0000.indb5B64-3393-0000.indb5 05.11.189:18:53AM05.11.189:18:53AM
6 English
VOLTFAN
CURRTEMP
Display mode
You can set up the display items as follows:
1Enter Menu mode
Press the [MENU] button.
"VOLT"/"CURR"/"TEMP"/"FAN" is displayed.
2Select a display item
Press the [2] or [3] button.
The display items are switched in the following sequence.
Display Information
"VOLT" Indicates the source voltage (V).
"CURR" Indicates the current consumption (A).
"TEMP" Indicates the internal temperature (°F/°C).
"FAN" Indicates the rotation speed of the cooling fan in 3 steps: "FAST", "SLOW" or "OFF".
3Exit Menu mode
Press the [MENU] button for at least 1 second.
NOTE
When the internal temperature is -22°F/-30°C or less, "-22F"/"-30C" is
displayed.
Separate Amp Control
You can control sounds using the Amplifier Control function of the unit.
1Enter Menu mode
Press the [MENU] button.
2Select the Menu item
Press the [MENU] button.
The setup items are displayed approximately 1 second first, then the set
values are displayed.
3Adjust the Menu item
Press the [2] or [3] button.
The setup items and set values are switched as follows.
Display Range Adjustment Item
"VOLT"/"CURR"/"TEMP"/"FAN" For the operation method refer to <Display mode>
"BASS" 60/80/100/200 (Hz) Bass Center Frequency
"BA G" B–15 — B+15 (dB) Bass level
"BA Q" Q1.00/Q1.25/Q1.50/Q2.00 Bass Q Factor
" EXT" ON/OFF When the bass extend is set to ON, low frequency response is
extended by 20%.
"VOL" –20 — 0 (dB) Volume offset
"TEMP" FAHR (Fahrenheit) or
CELS (Centigrade)
The Fahrenheit or Centigrade temperature unit can be selected
for the Display mode.
"DEFA" For the operation method refer to <Default>
"AMP" 0 — 7 The ID Number you have assigned is displayed.
4Exit Menu mode
Press the [MENU] button for at least 1 second.
NOTE
When you hold down the [3] button 3 or more seconds during ID number
display ("AMP"), message "MEMO" is displayed and you can register the values
you have set with the Amplifier Control. To call the Amplifier Control’s values,
hold down the [2] button 3 or more seconds during ID number display
("AMP"). Then, you can recall the value when message "LOAD" is displayed.
Default
Resets all values you have set to the initial (default) values.
1Enter Menu mode
Press the [MENU] button.
2Select Default mode
Press the [MENU] button.
Select the "DEFA" display.
3Resets the value to its default
Press the [3] button for at least 2 seconds.
Message "----" is displayed, and the value is initialized.
4Exit Menu mode
Press the [MENU] button for at least 1 second.
NOTE
Volume offset value can not be initialized.
Display Demonstration
The "VOLT"/"CURR"/"TEMP"/"FAN" items are displayed repeatedly.
Press the [MENU] button for at least 2 seconds.
The indicator flashes in the Demonstration mode.
Canceling the Demonstration mode
Press any button to cancel the Demonstration mode.
MENU
2/ 3
Indicator
Amplifier Control System
B64-3393-0000.indb6B64-3393-0000.indb6 05.11.189:18:54AM05.11.189:18:54AM
English 7
Control an Amp from Center Unit
You can control the sound by controlling amplifiers from the Center Unit.
1Enter AMP Control mode
Select the AMP Control mode by following the <AMP Control>
procedure given on the Operation Manual of the Center Unit.
NOTE
Use the set item and value operation buttons by following the instructions
given on the Operation Manual of the Center Unit.
2Select an amp number to operate
Operate the desired set item with the Center Unit.
Select the "AMP NO"/"AMP CONTROL NO" display.
NOTE
When the Center Unit is in the STANDBY mode, message "AMP OFF" is
displayed and you cannot operate the set items.
3Set an ID number of Amp to operate
Set an amp’s ID number on the Center Unit.
You can select an ID number of "0" to "7" of connected amps.
4Select the AMP Control item for adjustment
Select the desired set item on the Center Unit.
5Adjust the AMP Control item
You can set a value of each item on the Center Unit.
The set items and their values are switched and displayed as follows.
Display Range Adjustment Item
"VOLT"/"CURR"/"TEMP"/"FAN" The amp state is displayed.
"VOLT" Indicates the source voltage (V).
"CURR" Indicates the current consumption (A).
"TEMP" Indicates the internal temperature (°F/°C).
"FAN" Indicates the rotation speed of the cooling fan in
3 steps: "FAST", "SLOW" or "OFF".
"BAS F"/"BASS FREQ" 60/80/100/200 (Hz) Bass Center Frequency
"BAS G"/"BASS GAIN" –15 — +15 (dB) Bass level
"Q FA"/"Q FACTOR" Q1.00/Q1.25/Q1.50/Q2.00 Bass Q Factor
"EXT"/"BASS EXT" ON/OFF When the bass extend is set to ON, low frequency
response is extended by 20%.
"VOL"/"VOL OFFSET" –20 — 0 (dB) Volume offset
"AMP NO"/
"AMP CONTROL NO"
0 — 7 Select an ID number of the amp you use.
6Exit AMP Control mode
Releases the Amp Control mode by the Center Unit.
NOTE
When you have controlled the bass or treble of the sound using the
Equalizer or DSP function of the Center Unit, and when you amplify the same
frequency as that controlled by the Amplifier Control, the sound may be
distorted due to an input overflow.
Messages that may be displayed on the Center Unit
When you are selecting an item with the Amp Control, an error status of the
amplifier is displayed on the Center Unit.
Display Informations
"AMP × E-01"/"AMP × COND E-01" When the inside of the unit is overheating.
"AMP × E-02"/"AMP × COND E-02"
When the unit has failed and direct current voltage is generated
to the speaker’s output.
NOTE
Turn the POWER switch Off and release the protection. If the
error message continues, consult to the Kenwood’s dealership.
"AMP × E-03"/"AMP × COND E-03" When the speaker cord is shorted.
When the speaker output is in contact with the vehicle ground.
"AMP OFF" When you use the Amp Control in the Standby mode.
NOTE
Number "×" on the display indicates the amp’s ID number.
B64-3393-0000.indb7B64-3393-0000.indb7 05.11.189:18:55AM05.11.189:18:55AM
8 English

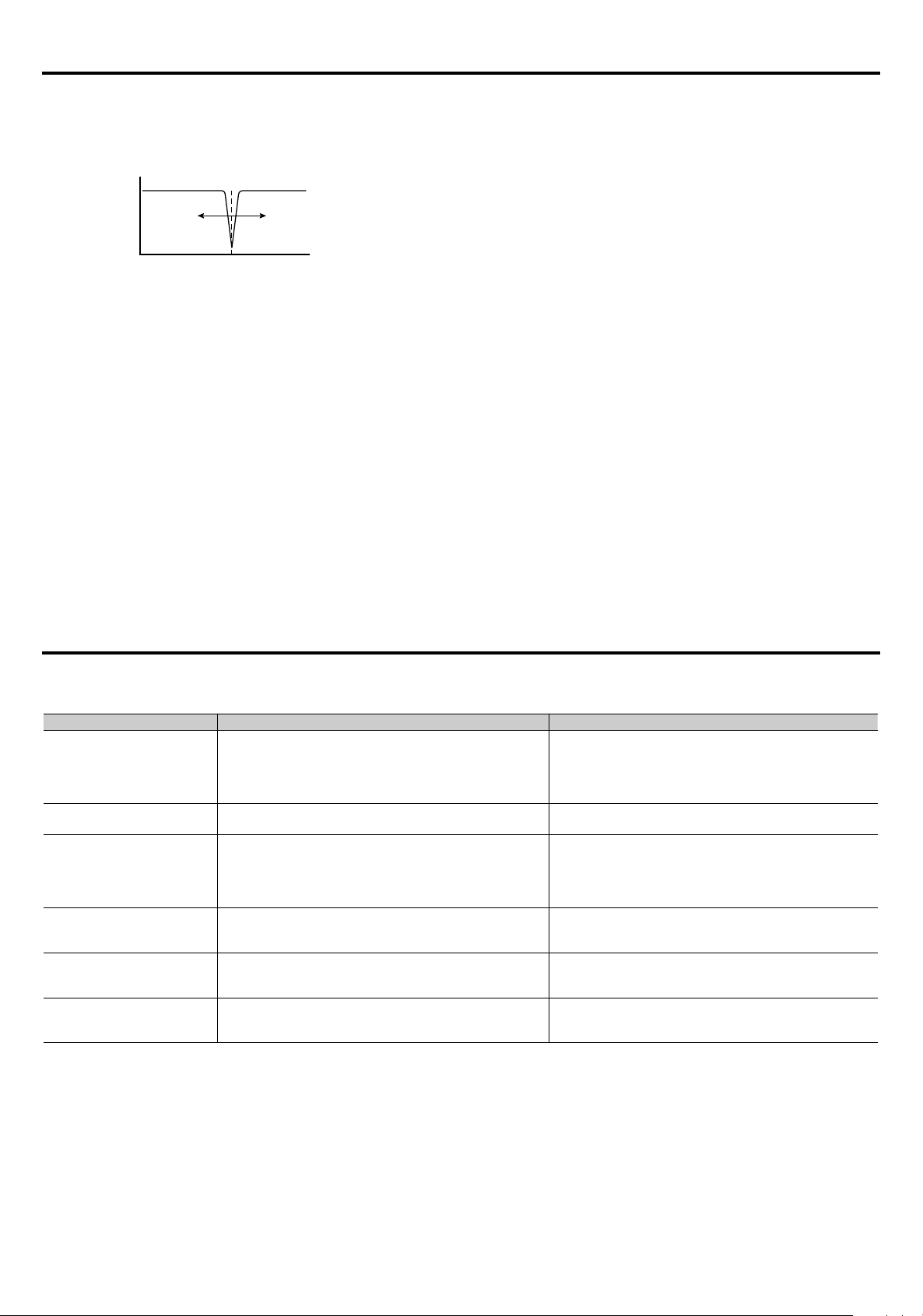

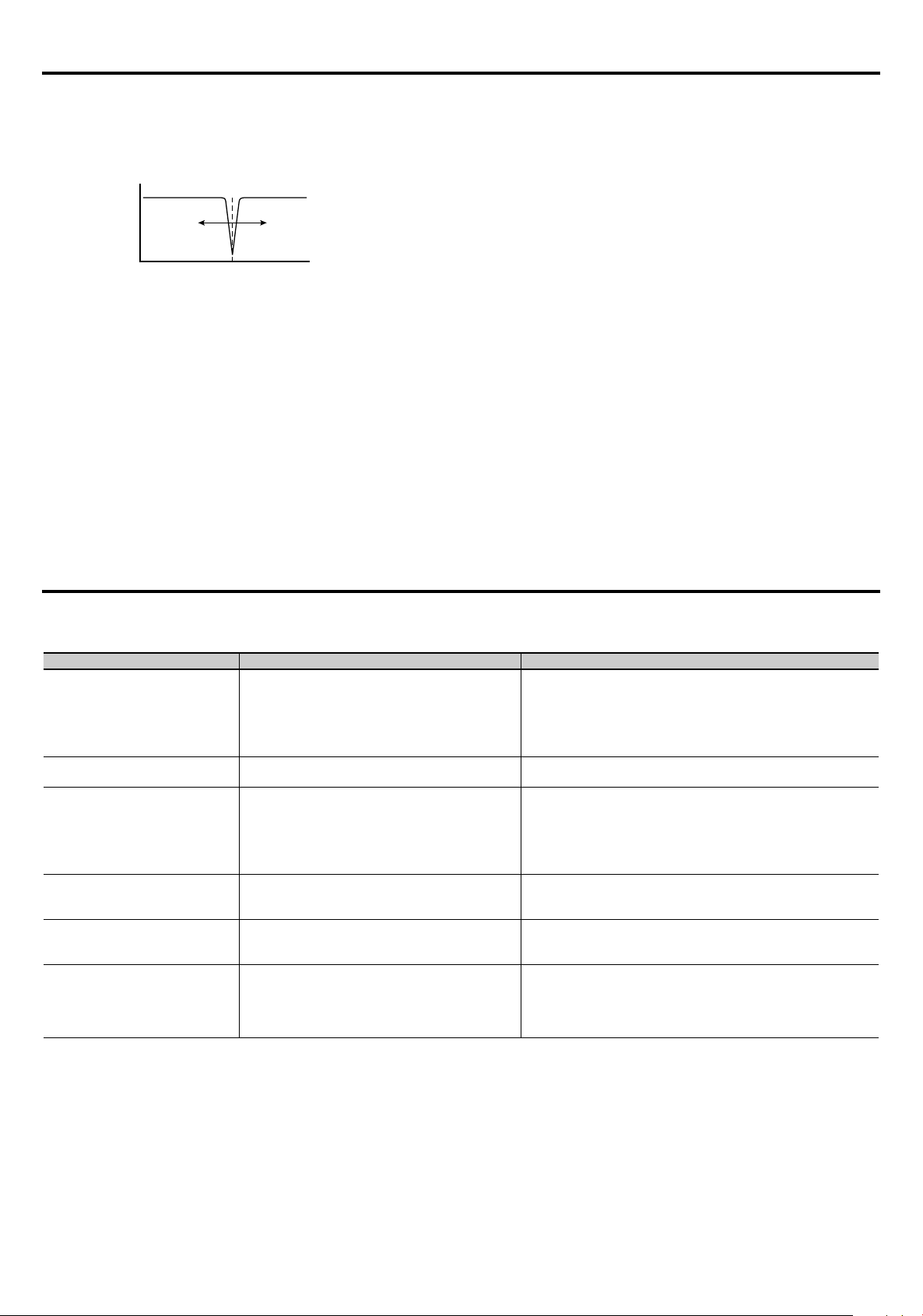

The acoustic properties of vehicle compartment tend to cause oscillation due to
resonance or unclearness of sound due to standing waves at certain frequencies.
The band reject filter can solve the problems of resonance or unclear sound
with minimum influence on the sound quality because it eliminates only the
frequencies causing resonance or standing waves.
■Adjustment method:
The band reject filter cuts only the limited frequencies to minimize influence
on the sound quality. Therefore, its effect cannot be obtained unless the
cutoff frequencies are set accurately to the frequencies causing resonance
and standing waves. The band reject filter can be adjusted according to what
you feel through your ears, but we recommend the use of a signal generator
or a spectrum analyzer with a fine frequency measurement capability for the
adjustment.
• Adjustment using a signal generator:
Output a sine wave, vary its frequency to find the frequencies at which
the vehicle compartment resonates or volume increases (standing waves
occur), and set the "B.R.F. FREQUENCY" control to the position with which
the resonance and standing waves disappear.
• Adjustment using a spectrum analyzer:
Output white noise (sound in which all frequencies are at a certain level),
find the peak frequency observed on the spectrum analyzer, and set the
"B.R.F. FREQUENCY" control to the position with which the peak observed
on the spectrum analyzer disappears.
Band Reject Filter
Frequency
0 dB
Troubleshooting Guide
What might appear to be a malfunction in your unit may just be the result of slight misoperation or miswiring. Before calling service, first check the following
table for possible problems.
PROBLEM POSSIBLE CAUSE SOLUTION
No sound.
(Blown fuse.)
• Input (or output) cables are disconnected.
• Protection circuit may be activated.
• Volume is too high.
• The speaker cord is shorted.
• Connect the input (or output) cables.
• Check connections by referring to <Protection function>.
• Replace the fuse and use lower volume.
• After check the speaker cord and fixing the cause of the short,
replace the fuse.
The output level is too small
(or too large).
• The input sensitivity adjusting control is not set to the correct
position.
• Adjust the control correctly referring to <Controls>.
The sound quality is bad.
(The sound is distorted.)
• The speakers wire are connected with wrong 9/ ·polarity.
• A speaker wire is pinched by a screw in the car body.
• The switches may be set improperly.
• Connect them properly checking the 9/ ·of the terminals
and wires well.
• Connect the speaker wire again so that it is not pinched by
anything.
• Set switches properly by referring to <Controls>.
The sound does not change
even when you have changed
it with the Amplifier Control.
• The AMP CONT has been turned "OFF". • Turn the AMP CONT "ON".
The set value cannot be
changed by the Amplifier
Control of the unit.
• The AMP Control of the Center Unit is being used. • Release the AMP Control mode of the Center Unit.
The Amplifier Control cannot
be operated from the Center
Unit.
• An incorrect ID number is used for the Master amplifier.
• The ID number of the amplifier has been changed.
• Always set the ID number of the Master amplifier to "0".
• After you have changed the ID number of an amplifier, turn Off
the POWER switch of the Center Unit first, then turn it On again.
B64-3393-0000.indb8B64-3393-0000.indb8 05.11.189:18:55AM05.11.189:18:55AM
English 9
Specifications
Specifications subject to change without notice.
Audio Section
Max Power Output........................................................................................................................................................................................................................................ 1600 W
Rated Power Output (+B = 12.0 V)
(4 Ω) (20 Hz – 200 Hz, 0.5 % THD).................................................................................................................................................................................... 300 W × 1
(2 Ω) (100 Hz, 0.5 % THD)...................................................................................................................................................................................................... 600 W × 1
Rated Power Output (+B = 14.4 V)
(4 Ω) (20 Hz – 200 Hz, 0.5 % THD).................................................................................................................................................................................... 400 W × 1
(2 Ω) (100 Hz, 0.5 % THD)...................................................................................................................................................................................................... 800 W × 1
(1 Ω) (100 Hz, 1.0 % THD)....................................................................................................................................................................................................1000 W × 1
Low Pass Filter Frequency (24 dB/oct.) ............................................................................................................................................................... 50 – 200 Hz (variable)
Infrasonic Filter Frequency (24 dB/oct.)..........................................................................................................................................................................OFF / 15 / 25 Hz
Phase Inverter...................................................................................................................................................................................................... 0° (Normal) / 180° (Reverse)
Band Reject Filter Frequency.................................................................................................................................................................................... 40 – 200 Hz (variable)
Frequency Response (+ 0 , – 3 dB)......................................................................................................................................................................................... 5 Hz – 200 Hz
Signal to Noise Ratio......................................................................................................................................................................................................................................100 dB
Sensitivity (rated output) (MAX.) ................................................................................................................................................................................................................ 0.2 V
Sensitivity (rated output) (MIN.) ................................................................................................................................................................................................................. 5.0 V
Input Impedance ...............................................................................................................................................................................................................................................10 kΩ
Amplifier Control Section (EQ)
Bass frequency .................................................................................................................................................................................................................60 / 80 / 100 / 200 Hz
Bass level ..............................................................................................................................................................................................................................................-15 — +15 dB
Bass Q factor....................................................................................................................................................................................................................1.00 / 1.25 / 1.50 / 2.00
General
Operating Voltage ..............................................................................................................................................................................................14.4 V (11 – 16 V allowable)
Current Consumption (+B = 12.0 V, 100 Hz, 10 % THD, 4 Ω).........................................................................................................................................................55 A
Dimensions (W × H × D) .............................................................................................................................................................................................386 × 61 × 259.5 mm
.............................................................................................................................................................................................................. 15-3/16 × 2-3/8 × 10-3/16 inch
Installation Size (W × H × D)........................................................................................................................................................................................386 × 61 × 265 mm
................................................................................................................................................................................................................. 15-3/16 × 2-3/8 × 10-3/8 inch
Weight .............................................................................................................................................................................................................................................4.07 kg (8.97 lbs)
CEA-2006
RMS Power Output (+B = 14.4 V)
(4 Ω/ 1ch) (1.0 % THD+N)..............................................................................................................................................................................................................533 W
(2 Ω/ 1ch) (1.0 % THD+N)..............................................................................................................................................................................................................919 W
(1 Ω/ 1ch) (1.0 % THD+N)........................................................................................................................................................................................................... 1016 W
Dynamic Power (+B = 14.4 V)....................................................................................................................................................................................................................566 W
Output Regulation (+B = 14.4 V)....................................................................................................................................................................................under 0.2 dB (4 Ω)
Signal to Noise Ratio..................................................................................................................................................................................................................74 dBA (W/4 Ω)
Signal to Noise Ratio (Bypass)............................................................................................................................................................................................... 74 dBA (W/4 Ω)
B64-3393-0000.indb9B64-3393-0000.indb9 05.11.189:18:55AM05.11.189:18:55AM
10 Frençais
Précautions de sécurité
2AVERTISSEMENT
Pour éviter toute blessure et/ou incendie, veuillez prendre les
précautions suivantes:
• Si vous prolongez un câble de batterie ou de masse, assurez vous d'utiliser un
câble pour automobile ou un câble avec une section de 8 mm² (AWG8) afin
d'éviter tous risques de détérioration ou d'endommagement du revêtement
des câbles.
• Pour éviter les court-circuits, ne jamais mettre ou laisser d'objets métalliques
(comme une pièce de monnaie ou un outil en métal) à l'intérieur de l'appareil.
• Si l'appareil commence à émettre de la fumée ou une odeur bizarre, mettez
immédiatement l'appareil hors tension et consultez un revendeur Kenwood.
• Ne pas toucher l’appareil quand il est en service car la température de sa
surface est suffisamment élevée pour provoquer des brûlures.
2ATTENTION
Pour éviter tout dommage à l'appareil, veuillez prendre les
précautions suivantes:
• Bien vérifier que l’appareil est raccordé à une source d’alimentation CC de 12 V
avec raccordement de masse négative.
• N'ouvrez pas le couvercle supérieur ou inférieur de l'appareil.
• N'installez pas l'appareil dans un endroit exposé directement à la lumière du
soleil, à une chaleur excessive ou à l'humidité. Evitez aussi les endroits trop
poussiéreux et où l'appareil risque d'être éclaboussé.
• Lors du remplacement d'un fusible, utilisez seulement un fusible neuf avec la
valeur indiquée. L'utilisation d'un fusible d'une valeur différente peut être la
cause d'un mauvais fonctionnement de votre appareil.
• Pour éviter les courts-circuits lors du remplacement d'un fusible, déconnectez
d'abord le faisceau de câbles.
Unités de commande disponibles :
Une unité centrale compatible Kenwood LX-Bus commercialisée en 2004 ou
plus tard peut commander cette unité. Le fonctionnement de la commande
(LX) AMP est expliqué dans le mode d’emploi de l’unité centrale.
REMARQUE
• Le LX AMP et l'unité capteur ne peuvent être connectés simultanément.
Vous ne devez en connecter qu'un à la fois.
REMARQUE
• Si vous rencontrez des problèmes pendant l'installation, consultez votre
revendeur Kenwood.
• Si l'appareil semble ne pas fonctionner correctement, consultez votre
revendeur Kenwood.
REMARQUE
Cet appareil numérique de la classe B est conforme à la morme NMB-003 du
Canada.
Nettoyage de l’appareil
Si la surface de l’appareil sale, l’essuyer avec un chiffon au silicone ou un chiffon
doux et sec après avoir éteint l’appareil.
2ATTENTION
N'essuyez pas le panneau avec un tissu rugueux ou imprégné de dissolvant
volatile comme un diluant à peinture ou de l'alcool. Il pourrait rayer la surface
du panneau et/ou écailler les lettres d'informations.
Comment éviter une élévation de la batterie
Lorsque l’unité est utilisée avec l’ACC sur ON, sans que le moteur ne soit allumé,
cela décharge la batterie. Il est préférable de l’utiliser après avoir allumé le
moteur.
Fonction de protection
Une fonction de protection est installée dans l’unité afin de protéger l’unité et
les enceintes de divers problèmes. Lorsque la protection fonctionne, l’affichage
vous informe de l’état.
Affichage Information
"E-01" Lorsque l’intérieur de l’unité est en surchauffe.
"E-02"
Lorsque l’unité est en panne et que l’intensité du courant continu est transmise à la
sortie haut-parleur.
REMARQUE
Eteindre l’appareil puis ôter la protection. Si le code "E-02" ne disparaît pas, consultez
la station technique la plus proche.
"E-03" Lorsque le cordon du haut-parleur est en court-circuit.
Lorsque la sortie haut-parleur est en contact avec la terre du véhicule.
L’affichage "VOLT"
clignote. Lorsque la valeur de la tension est en dehors des limites de fonctionnement.
Câblage
• Pour cette unité, brancher le cordon de la batterie directement à la batterie. Si
celui-ci est connecté à l’installation électrique du véhicule, l’installation peut
disjoncter etc.
• Si un ronronnement se fait entendre dans les haut-parleurs lorsque le moteur
tourne, fixer un filtre antiparasite de ligne (en option) au câble de la batterie.
• Utiliser un passe-câble de manière que le cordon ne soit pas en contact avec
le tablier.
• Relier les fils de masse à une partie métallique du châssis du véhicule qui soit
en mesure de jouer le rôle de masse électrique et donc de laisser passer le
courant vers le pôle négatif -de la batterie. Ne pas mettre l’appareil sous
tension si les fils de masse ne sont pas reliés.
• Assurez-vous de mettre en place un fusible protégeant le cordon
d’alimentation situé près de la batterie. Ce fusible doit avoir un pouvoir de
coupure égal ou légèrement supérieur à celui de l’unité.
• En ce qui concerne le cordon d’alimentation et la terre, il est conseillé d’utiliser
un cordon d’alimentation électrique pour voiture (ininflammable) dont
l’intensité sera supérieure au pouvoir de coupure du fusible de l’unité. (Utiliser
un cordon d’alimentation d’un diamètre égal ou supérieur à 8 mm² (AWG 8).)
• Lorsque plus d’un amplificateur de puissance doivent être utilisés, utiliser
un câble de câblage d’alimentation et un fusible de sécurité dont la limite
de tension est supérieure au courant total maximum tiré par chaque
amplificateur.
Sélection des haut-parleur
• La puissance d’entrée nominale des haut-parleur qui vont être connectées doit
être supérieure à la puissance de sortie maximum (en Watts) de l’amplificateur.
L’utilisation d’haut-parleur dont la puissance d’entrée nominale est inférieure
à la puissance de sortie de l’amplificateur entraînera l’émission de fumée, ainsi
que des dommages.
• Utiliser des haut-parleur dont l’impédance est de minimum 1Ω. Lorsque
plus d’un jeu d’haut-parleur va être utilisé, calculer l’impédance combinée
des haut-parleur et connecter ensuite les haut-parleur appropriées à
l’amplificateur.
8Ω2 Ω
4Ω
4Ω4Ω
4Ω
Impédance combinée
B64-3393-0000.indb10B64-3393-0000.indb10 05.11.189:18:56AM05.11.189:18:56AM
Frençais 11
Tableau d'installation, etc.
(épaisseur: 15 mm ou plus) Vis taraudeuse
(ø 5 × 18 mm)
Ventilateur de
refroidissement
Installation
Accessoires
Nom de la pièce Vue extérieure Quantité
Vis taraudeuses
(ø5 × 18 mm) 4
Vis d’assemblage à six pans creux
(M4 × 8 mm) 4
Couvercle 1
Cache de bornier
(Borne d’alimentation) 1
Clé polygonale 1
Procédure d'installation
Etant donné que le nombre de réglages et de raccordements est assez
important, il importe de prendre pleinement connaissance du mode d'emploi.
1. Retirer la clé de contact et débrancher la borne négative -de la batterie pour
éviter les court-circuits.
2. Régler l'appareil en fonction de l'utilisation désirée.
3. Raccorder les câbles d’entrée et de sortie de l’appareil.
4. Raccorder les câbles de haut-parleur.
5. Relier, dans l'ordre, le câble d'alimentation, le câble de commande
d'alimentation et le câble de masse.
6. Mettre en place les accessoires d’installation sur l’unité.
7. Brancher l’unité.
8. Installer le couvercle.
9. Raccorder la borne négative -de la batterie.
2ATTENTION
• Ne pas procéder à l’installation de l’appareil si vous vous trouvez dans l’un
des lieux suivants :
(Lieu instable, Lieu où la conduite du véhicule peut être gênée, Lieu exposé
à l’humidité, Lieu exposé à la poussière, Lieu surchauffé, Lieu exposé
directement à la lumière du jour, Lieu exposé à l’air chaud)
• Ne pas recouvrir l’appareil d’une nappe, tapis, etc; la chaleur qui
s’accumulerait risque d’endommager l’appareil.
• Installer cet appareil à un emplacement tel que la chaleur puisse se dissiper
aisément. Après l’installation, ne placer aucum objet sur l’appareil.
• La surface de l’amplificateur va chauffer pendant l’utilisation. Installer
l’amplificateur à un endroit où des passagers, de la résine ou d’autres
substances sensibles à la chaleur n’entreront pas en contact avec lui.
• Cette unité dispose d’un ventilateur de refroidissement permettant
d’abaisser la température interne. Ne pas monter l’unité dans un endroit où
le ventilateur de refroidissement et les conduites de l’unité sont bloquées.
En effet, si la chaleur interne ne peut pas être éliminée par la ventilation de
l'appareil, une anomalie de fonctionnement peut aisément survenir.
• Lors du forage d’un trou sous le siège, à l’intérieur du coffre ou partout
ailleurs dans le véhicule, vérifier s’il n’y a pas d’élément dangereux de l’autre
côté, tel qu’un réservoir à carburant, une conduite de frein, une gaine de
câbles, et faire attention de ne pas faire de griffes ou d’autres dégâts.
• Ne pas l’installer près du tableau de bord, de la plage arrière ou d’éléments
de sécurité de l’airbag.
• Lors de l’installation dans un véhicule, l’appareil doit être fermement fixé à
un endroit ou il ne gênera pas la conduite. Si l’appareil se détache suite à
un choc et heurte quelqu’un ou un élément de sécurité, il peut occasionner
des blessures ou un accident.
• Après installation de l’appareil, s’assurer que les différents équipments
électriques tels que lampes frein et les clignotants de direction
fonctionnent normalement.
Vis d’assemblage à
six pans creux
(M4 × 8 mm)
Clé polygonale
Couvercle
Conduit
Conduit
50 200
150
100
40 200
70
4
0.2(MAX)(MIN)5
3
2
1
0.5
INPUT
SENSITIVITY(V)
B.R.F
FREQUENCY(Hz)
LPF
FREQUENCY(Hz)
-6dB
BRF
-12dB
OFF
PHASE
180°
0°
AMP CONT
ON
OFF
ISF
ON
OFF
ISF FREQUENCY
25Hz
15Hz
LPF OPERATION
50 Hz
70 Hz
100 Hz
150 Hz
200 Hz
-20
30
-16
-12
-8
-4
0
50 6040 100 200 300 400 1K (Hz)
VOLTFAN
CURRTEMP
386 mm
372 mm
Ø6
157 mm
252 mm
265 mm
B64-3393-0000.indb11B64-3393-0000.indb11 05.11.189:18:56AM05.11.189:18:56AM
12 Frençais
30
30
0
1
2
3
4
5
6
7
8
9
GND
30
30
0
1
2
3
4
5
6
7
8
9
30
30
0
1
2
3
4
5
6
7
8
9
30
30
0
1
2
3
4
5
6
7
8
9
ID NUMBER
0
1
2
3
4
5
6
7
8
9
ID NUMBER
0
1
2
3
4
5
6
7
8
9
ID NUMBER
0
1
2
3
4
5
6
7
8
9
"0"
"1" –
"7"
"1" – "7"
Raccordements
Unité centrale (récepteur/
lecteur de CD, etc.)
Borne de masse pour
câble RCA
Câble RCA*
Cosse pour câble*
Haut-parleurs d'extrêmes
graves (G + D)
Batterie Câble de masse*
Câble de la batterie*
Fusible de protection*
* disponible dans le commerce
Câble de commande de
l’alimentation Entrée de la
voie gauche
Entrée de la voie droite
■Connexion LX-Bus
Câble S-vidéo*
Amplificateur maître
Amplificateur esclave 1
Unité centrale
Vers changeur de disque Kenwood/
Accessoire externe en option
2AVERTISSEMENT
Pour éviter tout incendie dû à un court-circuit,
insérer un fusible ou un coupecircuit à proximité de
la borne de la batterie.
2ATTENTION
• En cas d'anomalie, mettre immédiatement
l'appareil hors tension et vérifier tous les
raccordements.
• Veiller à mettre l'appareil hors tension avant de
changer la position des commutateurs.
• Si le fusible saute, vérifier si les câbles ne sont
pas court-circuités, et remplacer le fusible par un
autre fusible de même capacité nominale.
• Vérifier qu’aucun câble ou connecteur non
raccordé ne touche la carrosserie de la voiture.
Ne pas retirer les capuchons des câbles ou
connecteurs non raccordés afin d’éviter tout
courtcircuit.
• Raccorder séparément les câbles de haut-parleur
aux connecteurs de haut-parleur appropriés. La
mise en commun du câble négatif d’un haut-
parleur ou des fils de masse des haut-parleurs à
la carrosserie métallique de la voiture pourrait
rendre l’appareil inopérant.
• Après l’installation, vérifier que les voyants
de frein, les clignotants et les essuie-glace
fonctionnent correctement.
Câble RCA*
Amplificateur esclave 7
Câble de rallonge*
Régler le numéro d’identification de l’amplificateur maître sur "0".
Vous pouvez connecter jusqu’à 7 amplificateurs esclaves. Attribuez-leur
les numéros "1" à "7" et ne les dupliquez pas.
2ATTENTION
• Ne pas connecter 2 amplificateurs maître à l’unité centrale. Sinon,
vous ne pourrez pas contrôler tous les amplificateurs connectés à
l’unité centrale.
• Le LX AMP et l'unité capteur ne peuvent être connectés
simultanément. Vous ne devez en connecter qu'un à la fois.
REMARQUE
• La longueur totale des câbles S-vidéo pouvant être connectés est
de 14 mètre (46 ft) maximum. Si la longueur du câble dépasse
cette limite, vous ne pourrez pas contrôler les amplis à partir de
l’unité centrale.
• Si vous attribuez le même numéro d’identification à plusieurs
amplis, il y aura des dysfonctionnements lorsque vous ferez
fonctionner l’un d’entre eux à partir de l’unité centrale.
• Si vous attribuez le numéro d’identification "8" ou "9" à un ampli
esclave, il ne sera pas reconnu par l’unité centrale.
Pas plus de
14 m (46ft)
Câble de commande
(option)
Cache de bornier
Câble de commande
de l’alimentation
B64-3393-0000.indb12B64-3393-0000.indb12 05.11.189:18:57AM05.11.189:18:57AM
Frençais 13
Contrôles
1FUSIBLE (30 A × 2)
2Borne BATT (alimentation)
3Borne GND (masse)
4Borne P.CON (fil de commande d’alimentation)
Commande l’unité ON/OFF.
REMARQUE
Commande l’unité d’alimentation. Assurez-vous de le connecter à l’ensemble
des différents systèmes.
5Bornes SPEAKER OUTPUT
Cet appareil étant conçu pour fonctionner avec une impédance de charge
de 1 Ohm, tout haut-parleur dont l'impédance est égale ou supérieure à 1
Ohm peut être branché sur ces prises.
2ATTENTION
La puissance admissible par les haut-parleurs doit être au moins égale à la
puissance de sortie de l'amplificateur. Dans le cas contraire, une anomalie de
fonctionnement peut survenir.
6Borne de masse pour câble RCA (GND)
Si on utilise une câble RCA muni d’un fil de masse, relier le fil de masse à cette
borne.
7Commutateur ID NUMBER
Etablit un numéro d’identification d’ampli (ID) à utiliser pour le contrôle de
l’amplificateur à partir de l’unité centrale.
Attribuez le numéro d’identification "0" à l’ampli que vous souhaitez utiliser
comme amplificateur maître.
Attribuez les numéros d’identification "1" à "7" aux amplificateurs que vous
souhaiter utiliser comme amplificateurs esclaves. Ne dupliquez pas ces
numéros.
REMARQUE
Après avoir modifié les numéros d’identification des amplificateurs, éteignez
le commutateur POWER de l’unité centrale et rallumez-le.
8Borne TO H/U
Après avoir réglé l’amplificateur maître, connectez-le à l’unité centrale.
9Bornes REMOTE
Utilisés pour connecter aux amplificateurs esclaves.
0Touche RESET
Réinitialise le microprocesseur de l’unité.
REMARQUE
Les valeurs que vous avez réglées avec la commande d’amplificateur ne sont
pas réinitialisées.
!Borne d'entrée de ligne(LINE IN)
@Sortie de ligne(LINE OUT)
Le signal entrant du terminal d’entrée de ligne constitue la sortie.
#Voyant d’alimentation
S’allume lorsque le commutateur POWER est mis en marche.
Le voyant clignote pendant plusieurs secondes lorsque le commutateur
POWER est mis en marche ou lorsque la fonction de protection est activée.
$Commande INPUT SENSITIVITY (sensibilité d’entrée)
Régler cette commande selon le niveau de pré-sortie de l’unité centrale
branché à cet amplificateur.
REMARQUE
Se référer à la section <Spécifications> du manuel des instructions de l’unité
centrale à propos du niveau de pré-sortie.
%Commutateur AMP CONT (commande d’amplificateur)
Utilisé pour dériver le circuit lorsque vous ne contrôlez pas le son avec la
commande d’amplificateur.
• Position ON :
Vous permet de contrôler le son avec la commande d’amplificateur.
• Position OFF :
Dérive le circuit de la commande d’amplificateur.
REMARQUE
Le contrôle de l’amplificateur est possible même en étant hors tension.
^Commutateur PHASE
Lorsque cet interrupteur est sur "180°" (Inverse), la phase de sortie de
l’enceinte est inversée.
&Commutateur BRF (filtre de rejet de bande)
Lorsque ce commutateur est placé sur la position "-6dB"/"-12dB", les
fréquences contenues dans la bande dont la largeur a été réglée au
moyen de la commande "B.R.F. FREQUENCY", sont rejetées, autrement dit
supprimées. La réjection de la bande a pour objet d'éliminer les résonances
et les ondes stationnaires qui autrement prendraient naissance dans
l'habitacle du véhicule. (Voir page.16)
*Commutateur ISF (filtre infrasonore)
Lorsque ce commutateur est placé sur la position "ON", les fréquences très
graves et inaudibles qui sont inférieures à la valeur définie au moyen de la
commande "ISF FREQUENCY", sont supprimées. Cette disposition permet
d'accroître les performances des haut-parleurs qui ne sont plus tenus de
reproduire des vibrations inutiles puisqu'elles ne sont pas perçues par l'oreille.
(Commutateur ISF FREQUENCY
Ce commutateur permet de choisir la fréquence de coupure lorsque le
commutateur "ISF" est placé sur la position "ON".
)Commande LPF (Filtre passe-bas) FREQUENCY
Cette commande permet de régler la bande de fréquence en sortie de cet
appareil.
@1 Commande B.R.F. FREQUENCY
Lorsque le filtre "BRF" est en service ("-6dB"/"-12dB"), cette commande
permet de définir la largeur de la bande des fréquences rejetées. (Voir
page.16)
30
30
0
1
2
3
4
5
6
7
8
9
7
%&*(^
6
#)
89
$
045321 @!
@1
B64-3393-0000.indb13B64-3393-0000.indb13 05.11.189:18:58AM05.11.189:18:58AM
14 Frençais
VOLTFAN
CURRTEMP
Mode d’affichage
Vous pouvez régler les éléments de l’affichage comme suit :
1Entrer dans le mode menu
Appuyez sur la touche [MENU].
"VOLT"/"CURR"/"TEMP"/"FAN" est affiché.
2Sélectionner un élément de l’affichage
Appuyez sur la touche [2] ou [3].
Les éléments de l’affichage sont commutés dans l’ordre suivant.
Affichage Information
"VOLT" Indique la tension de la source (V).
"CURR" Indique l’intensité du courant (A).
"TEMP" Indique la température interne (°F/°C).
"FAN" Indique la vitesse de rotation du ventilateur de refroidissement en 3 niveaux :
"FAST", "SLOW" ou "OFF".
3Sortez du mode menu
Appuyez sur la touche [MENU] pendant au moins 1 seconde.
REMARQUE
Lorsque la température est de -22°F/-30°C ou moins, "-22F"/"-30C" s’affiche.
Commande d’ampli séparée
Vous pouvez contrôler le son à l’aide de la fonction de commande
d’amplificateur de l’unité.
1Entrer dans le mode menu
Appuyez sur la touche [MENU].
2Sélectionner l’élément menu
Appuyez sur la touche [MENU].
Les éléments de réglage s’affichent tout d’abord 1 seconde environ, puis les
valeurs réglées s’affichent.
3Régler l’élément menu
Appuyez sur la touche [2] ou [3].
Les éléments de réglage et les valeurs réglées sont commutés comme suit.
Affichage Gamme Elément de réglage
"VOLT"/"CURR"/"TEMP"/"FAN" Pour la méthode de fonctionnement, référez-vous à la section
<Mode d’affichage>.
"BASS" 60/80/100/200 (Hz) Fréquence centrale de basse
"BA G" B–15 — B+15 (dB) Niveau de basses
"BA Q" Q1.00/Q1.25/Q1.50/Q2.00 Facteur d’amplification dynamique Q
" EXT" ON/OFF Lorsque l’expansion de basses est activée, la réponse en basse
fréquence est augmentée de 20%.
"VOL" –20 — 0 (dB) Décalage de volume
"TEMP" FAHR (Fahrenheit) ou
CELS (Centigrade)
L’unité de température Fahrenheit ou Centigrade peut être
sélectionnée pour le mode d’affichage.
"DEFA" Pour la méthode de fonctionnement, référez-vous à <Par défaut>
"AMP" 0 — 7 Le numéro d’identification que vous avez attribué s’affiche.
4Sortez du mode menu
Appuyez sur la touche [MENU] pendant au moins 1 seconde.
REMARQUE
Lorsque vous maintenez appuyé la touche [3] pendant plus de 3 secondes
pendant l’affichage du numéro d’identification ("AMP"), le message "MEMO"
s’affiche et vous pouvez enregistrer les valeurs que vous avez réglées avec
la commande d’amplificateur. Pour rappeler les valeurs de la commande
d’amplificateur, maintenez appuyée la touche [2] pendant plus de 3
secondes pendant l’affichage du numéro d’identification ("AMP"). Vous
pouvez alors rappeler la valeur lorsque le message "LOAD" est affiché.
Par défaut
Réinitialise toutes les valeurs réglées et les remplace par les valeurs initiales
(par défaut).
1Entrer dans le mode menu
Appuyez sur la touche [MENU].
2Sélectionnez le mode par défaut
Appuyez sur la touche [MENU].
Sélectionnez l’affichage "DEFA".
3Réinitialise la valeur et la remplace par la valeur par défaut
Appuyez sur la touche [3] pendant au moins 2 secondes.
Le message "----" s’affiche, et la valeur est réinitialisée.
4Sortez du mode menu
Appuyez sur la touche [MENU] pendant au moins 1 seconde.
REMARQUE
La valeur de décalage de volume ne peut être initialisée.
Démonstration d’affichage
Les éléments "VOLT"/"CURR"/"TEMP"/"FAN" s’affichent de manière répétée.
Appuyez sur la touche [MENU] pendant au moins 2 secondes.
Le voyant clignote en mode démonstration.
Annulation du mode démonstration
Appuyez sur un touche quelconque pour annuler le mode
démonstration.
MENU
2/ 3
Indicateur
Système de commande d’amplificateur
B64-3393-0000.indb14B64-3393-0000.indb14 05.11.189:18:59AM05.11.189:18:59AM
Frençais 15
Contrôle d’un ampli à partir de l’unité centrale
Vous pouvez contrôler le son en contrôlant les amplificateurs à partir de
l’unité centrale.
1Entrez en mode de commande AMP
Sélectionnez le mode de commande AMP en suivant la procédure
<Commandes AMP> donnée dans le mode d’emploi de l’unité centrale.
REMARQUE
Utilisez la valeur réglée et les touches de fonctionnement de valeur en
suivant les instructions données dans le mode d’emploi de l’unité centrale.
2Sélectionnez un numéro d’ampli à faire fonctionner
Faire fonctionner l’élément réglé souhaité à l’aide de l’unité centrale.
Sélectionnez l’affichage "AMP NO"/"AMP CONTROL NO".
REMARQUE
Lorsque l’unité centrale est en mode STANDBY, le message "AMP OFF"
s’affiche et vous ne pouvez pas faire fonctionner les éléments réglés.
3Définir le numéro d’identification d’ampli à faire fonctionner
Définir un numéro d’identification d’ampli sur l’unité centrale.
Vous pouvez sélectionner un numéro d’identification de "0" à "7" des amplis
connectés.
4Sélectionnez l’élément de commande AMP pour le réglage
Sélectionnez l’élément réglé souhaité sur l’unité centrale.
5Régler l’élément de commande AMP
Vous pouvez définir une valeur pour chaque élément sur l’unité
centrale.
Les éléments réglés et leurs valeurs sont commutés et affichés comme suit.
Affichage Gamme Elément de réglage
"VOLT"/"CURR"/"TEMP"/"FAN" L’état de l’ampli s’affiche.
"VOLT" Indique la tension de la source (V).
"CURR" Indique l’intensité du courant (A).
"TEMP" Indique la température interne (°F/°C).
"FAN" Indique la vitesse de rotation du ventilateur de
refroidissement en 3 niveaux : "FAST", "SLOW" ou "OFF".
"BAS F"/"BASS FREQ" 60/80/100/200 (Hz) Fréquence centrale de basse
"BAS G"/"BASS GAIN" –15 — +15 (dB) Niveau de basses
"Q FA"/"Q FACTOR" Q1.00/Q1.25/Q1.50/Q2.00 Facteur d’amplification dynamique Q
"EXT"/"BASS EXT" ON/OFF Lorsque l’expansion de basses est activée, la réponse en
basse fréquence est augmentée de 20%.
"VOL"/"VOL OFFSET" –20 — 0 (dB) Décalage de volume
"AMP NO"/
"AMP CONTROL NO"
0 — 7 Sélectionnez le numéro d’identification de l’ampli que
vous utilisez.
6 Quitter le mode de commande AMP
Débloquez le mode de commande d’ampli par l’unité centrale.
REMARQUE
Lorsque vous avez contrôlé les basses ou les aigus du son à l’aide de
l’égaliseur ou de la fonction DSP de l’unité centrale, et lorsque vous amplifiez
la même fréquence que celle contrôlée par la commande d’amplificateur, le
son peut être déformé en raison d’une saturation de l’entrée.
Messages pouvant s’afficher sur l’unité centrale
Lorsque vous sélectionnez un élément avec la commande d’ampli, un état
d’erreur de l’amplificateur s’affiche sur l’unité centrale.
Affichage Information
"AMP × E-01"/"AMP × COND E-01" Lorsque l’intérieur de l’unité est en surchauffe.
"AMP × E-02"/"AMP × COND E-02"
Lorsque l’unité est en panne et que l’intensité du courant continu est
transmise à la sortie haut-parleur.
REMARQUE
Eteignez le commutateur POWER et débloquez la protection. Si le
message d’erreur persiste, consultez votre revendeur Kenwood.
"AMP × E-03"/"AMP × COND E-03" Lorsque le cordon du haut-parleur est en court-circuit.
Lorsque la sortie haut-parleur est en contact avec la terre du véhicule.
"AMP OFF" Lorsque vous utilisez la commande d’ampli en mode de veille :
REMARQUE
Le numéro "×" à l’affichage indique le numéro d’identification de l’ampli.
B64-3393-0000.indb15B64-3393-0000.indb15 05.11.189:18:59AM05.11.189:18:59AM
16 Frençais
Filtre coupe bande (B.R.F.)
Guide de depannage
Ce qui peut apparaître comme un mauvais fonctionnement de votre appareil n’est peut être que le résultat d’une mauvaise opération ou d’une mauvaise
connexion. Avant d’appeler un centre de service, vérifiez d’abord dans le tableau suivant les problèmes possibles.
PROBLEME CAUSE POSSIBLE SOLUTION
Absence de sons.
(Pas de son d’un côté)
(Fusible grillé)
• Les câbles d’entrée (ou de sortie) sont débranchés.
• Le circuit de protection peut être actionné.
• Le volume est trop fort.
• Les fils de raccordement d’enceinte sont en court-
circuit.
• Brancher les câbles d’entrée (ou de sortie).
• Vérifier les raccordements en se reportant au paragraphe <Fonction
de protection>.
• Remplacez le fusible et utilisez un niveau de volume plus faible.
• Après avoir vérifié le câble d’enceinte et réparé la cause du court-
circuit, remplacez le fusible.
Niveau de sortie trop faible.
(ou trop fort)
• La commande de réglage de la sensibilité d’entrée
n’est pas amenée sur la bonne position.
• Faire le réglage correctement en se reportant aux indications
données en <Contrôles>.
La qualité sonore est manuvaise.
(Le son est distordu.)
• Les câbles de haut-parleur ont été raccordés en
inversant la polarité 9/ ·.
• Un câble de haut-parleur est pincé par une vis dans le
châssis de la voiture.
• Les commutateurs ne sont peut-être pas positionnés
comme il convient.
• Raccorder correctement en respectant les indications 9et ·des
bornes et des câbles.
• Rebrancher le câble de haut-parleur en évitant tout pincement
• Positionner les commutateurs en tenant compte des indications
fournies aux paragraphes <Contrôles>.
Le son ne change pas même
lorsque vous l’avez modifié avec
la commande de l’amplificateur.
• L’AMP CONT a été désactivée sur "OFF". • Activez l’AMP CONT sur "ON".
La valeur réglée ne peut être
modifiée par la commande
d’amplificateur de l’unité.
• La commande AMP de l’unité centrale est utilisée. • Débloquez le mode de commande AMP de l’unité centrale.
La commande d’amplificateur ne
peut être commandée à partir de
l’unité centrale.
• Un numéro d’identification incorrect est utilisé pour
l’amplificateur maître.
• Le numéro de l’amplificateur a été changé.
• Réglez toujours le numéro d’identification de l’amplificateur maître
sur "0".
• Après avoir modifié le numéro d’identification d’un amplificateur,
éteignez d’abord le commutateur POWER de l’unité centrale, puis
rallumez-le.
Pour certaines fréquences, les caractéristiques de l'habitacle du véhicule sont
telles que des résonances parasites et des ondes stationnaires peuvent prendre
naissance.
En n'éliminant que les fréquences responsables des résonances et des ondes
stationnaires, le filtre coupe-bande peut supprimer ces phénomènes gênants
sans altérer de façon significative la qualité des sons.
■Méthode de réglage:
Pour que le filtre coupe-bande ne modifie pas sensiblement la qualité du
signal musical, seules sont supprimées certaines fréquences. Il est donc
essentiel que les fréquences de coupure du filtre soient très précisément
choisies en fonction des fréquences qui provoquent les résonances et les
ondes stationnaires. Le réglage du filtre coupe-bande peut être effectué
après une écoute attentive mais nous conseillons l'emploi d'un générateur
de signal ou d'un analyseur de spectre précis afin d'obtenir les meilleurs
effets.
• Réglage à l'aide d'un générateur de signal:
Produire une onde sinusoãdale, en faire varier la fréquence de manière
à détecter celle qui provoque une résonance de l'habitacle ou une
augmentation du niveau sonore (ce qui correspond alors à la génération
d'ondes stationnaires) puis agir sur la commande "B.R.F. FREQUENCY"
de telle façon que cette résonance, ou ces ondes stationnaires, soient
éliminées.
• Réglage à l'aide d'un analyseur de spectre:
Au moyen d'un appareil convenable, produire un bruit blanc (c'est-à-
dire un bruit présentant la même énergie quelle que soit la fréquence
considérée), déterminer grâce à l'analyseur de spectre la valeur de la
fréquence crête puis agir sur la commande "B.R.F. FREQUENCY" de telle
façon que ce signal crête ne soit plus observable sur l'analyseur de spectre.
Fréquence
0 dB
B64-3393-0000.indb16B64-3393-0000.indb16 05.11.189:19:00AM05.11.189:19:00AM
Frençais 17
Spécifications
Les spécifications sont sujettes à modifications sans préavis.
Section audio
Puissance de sortie max............................................................................................................................................................................................................................. 1600 W
Puissance de sortie norminale (+B = 12,0 V)
(4 Ω) (20 Hz – 200 Hz, 0,5 % THD).................................................................................................................................................................................... 300 W × 1
(2 Ω) (100 Hz, 0,5 % THD)...................................................................................................................................................................................................... 600 W × 1
Puissance de sortie norminale (+B = 14,4 V)
(4 Ω) (20 Hz – 200 Hz, 0,5 % THD).................................................................................................................................................................................... 400 W × 1
(2 Ω) (100 Hz, 0,5 % THD)...................................................................................................................................................................................................... 800 W × 1
(1 Ω) (100 Hz, 1,0 % THD)....................................................................................................................................................................................................1000 W × 1
Fréquence du filtre passe-bas (24 dB/oct.)....................................................................................................................................................... 50 – 200 Hz (variable)
Fréquence de coupure du filtre infrasonore (24 dB/oct.) ...............................................................................................................................ETEINT / 15 / 25 Hz
Inverseur de phase..............................................................................................................................................................................................0° (Normal) / 180° (Inverse)
Plage du filtre coupe-bande.....................................................................................................................................................................................40 – 200 Hz (Variable)
Réponse en fréquence (+0, –3 dB)......................................................................................................................................................................................... 5 Hz – 200 Hz
Rapport signal/bruit.......................................................................................................................................................................................................................................100 dB
Sensibilité (puissance nominale) (MAX.) ................................................................................................................................................................................................ 0,2 V
Sensibilité (puissance nominale) (MIN.) ................................................................................................................................................................................................. 5,0 V
Impédance d’entrée .........................................................................................................................................................................................................................................10 kΩ
Section de commande d’amplificateur (EQ)
Fréquence des basses ..................................................................................................................................................................................................60 / 80 / 100 / 200 Hz
Niveau de basses .............................................................................................................................................................................................................................-15 — +15 dB
Facteur d’amplification dynamique Q des basses ......................................................................................................................................1,00 / 1,25 / 1,50 / 2,00
Générales
Tension de fonctionnement ..........................................................................................................................................................................14.4 V (11 – 16 V possibles)
Consommation (+B = 12,0 V, 100 Hz, 10 % THD, 4 Ω) ......................................................................................................................................................................55 A
Dimensions (L × H × P).................................................................................................................................................................................................386 × 61 × 259,5 mm
.............................................................................................................................................................................................................. 15-3/16 × 2-3/8 × 10-3/16 inch
Taille d’installation (L × H × P)..................................................................................................................................................................................... 386 × 61 × 265 mm
................................................................................................................................................................................................................. 15-3/16 × 2-3/8 × 10-3/8 inch
Poids ..............................................................................................................................................................................................................................................4,07 kg (8,97 lbs)
CEA-2006
Sortie de puissance RMS (+B = 14,4 V)
(4 Ω) (1,0 % THD+N).........................................................................................................................................................................................................................533 W
(2 Ω) (1,0 % THD+N).........................................................................................................................................................................................................................919 W
(1 Ω) (1,0 % THD+N)...................................................................................................................................................................................................................... 1016 W
Puissance dynamique (+B = 14,4 V).......................................................................................................................................................................................................566 W
Régulation de tension (+B = 14,4 V) ...................................................................................................................................................................inférieur à 0,2 dB (4 Ω)
Rapport signal/bruit...................................................................................................................................................................................................................74 dBA (W/4 Ω)
Rapport signal/bruit (Dérivation)........................................................................................................................................................................................ 74 dBA (W/4 Ω)
B64-3393-0000.indb17B64-3393-0000.indb17 05.11.189:19:00AM05.11.189:19:00AM
18 Español
Precauciones de seguridad
2ADVERTENCIA
Para evitar el riesgo de lesiones y/o fuego, observe las
siguientes precauciones:
• Cuando extienda los cables de la batería o de masa, asegúrese de utilizar
cables para automóviles u otros cables que tengan un área de 8 mm² (AWG8)
o más, para evitar el deterioro del cable y daños en su revestimiento.
• Para evitar cortocircuitos, nunca coloque ni deje objetos metálicos (por
ejemplo, monedas o herramientas metálicas) dentro de la unidad.
• Si nota que la unidad emite humos u olores extraños, desconecte
inmediatamente la alimentación y consulte con su distribuidor Kenwood.
• No toque el aparato mientras lo utiliza porque su superficie se calienta y
puede causar quemaduras si se toca.
2PRECAUCIÓN
Para evitar daños en la unidad, tome las siguientes
precauciones:
• Asegúrese de que la unidad está conectada a un suministro de alimentación
de CC de 12V con una conexión de toma de tierra negativa.
• No abra las cubiertas superior o inferior de la unidad.
• No instale la unidad en un sitio expuesto a la luz directa del sol, o
excesivamente húmedo o caluroso. Asimismo evite los lugares muy
polvorientos o sujetos a salpicaduras de agua.
• Cuando tenga que reemplazar un fusible, utilice únicamente uno del régimen
prescrito. El uso de un fusible de régimen incorrecto podría ocasionar un
funcionamiento defectuoso de la unidad.
• Para evitar cortocircuitos mientras sustituye el fusible, desconecte previamente
el mazo de conductores.
Unidades de control disponibles:
La unidad central de soporte LX-Bus de Kenwood puesta en venta en 2004 o
posteriormente puede controlar esta unidad. Las operaciones del control del
AMP (LX) en el manual de funcionamiento de la unidad central.
NOTA
• El LX AMP y la unidad de sensor no se pueden conectar simultáneamente.
Deberá conectarlos uno a la vez.
NOTA
• Si tiene problemas durante la instalación, consulte con su distribuidor
Kenwood.
• Si la unidad no está funcionando correctamente, consulte con su distribuidor
Kenwood.
Limpieza de la unidad
Si la superficie de la unidad está sucia, apague la unidad y limpie con un paño
siliconado suave y seco.
2PRECAUCIÓN
No limpie el panel con un paño áspero o humedecido con disolventes volátiles
tales como diluyente de pintura o alcohol. Su uso podría rayar la superficie del
panel y/o hacer que se despeguen las letras indicadoras.
Para evitar agotar la batería
Cuando la unidad se utiliza en la posición ACC ON sin CONECTAR el motor,
agota la batería. Utilícelo después de arrancar el motor.
Función de protección
La unidad tiene instalada una función de protección con el fin de proteger a
la unidad y a los altavoces de algunos problemas. Cuando dicha protección
funciona, la pantalla informa sobre esta condición.
Visualización Información
"E-01" Cuando el interior de la unidad se recalienta.
"E-02"
Cuando la unidad ha fallado y se genera tensión de corriente directa hacia la salida del
altavoz.
NOTA
DESCONECTE la alimentación y liere la protección. Si el código "E-02" no desaparece,
consulte con el centro de servicio más cercano.
"E-03" Cuando el cable del altavoz está en corto.
Cuando la salida del altavoz hace contacto con la masa del vehículo.
La pantalla "VOLT"
parpadea. La tensión es distinta del rango de funcionamiento.
Cableado
• Lleve el cable de la batería de esta unidad directamente desde la propia
batería. Si se conectara al arnés del cableado del vehículo, puede provocar
daños en los fusibles, etc.
• Si se produce un ruido de zumbido por los altavoces mientras funciona el
motor, conecte un filtro de ruido de línea (vendido por separado) a cada cable
de la batería.
• No permita que el cable entre en contacto directo con el borde de la placa de
hierro, utilizando para ello arandelas de caucho.
• Conecte los cables de masa a una parte del chasis del automóvil que actúe
como puesta a masa por donde pase la electricidad hasta el borne negativo
-de la batería. No conecte la alimentación si no están conectados los cables
de masa.
• Asegúrese de instalar un fusible de protección en el cable de corriente cerca
de la batería. El fusible positivo debería tener la misma capacidad que el de la
unidad o algo mayor.
• Para el cable de corriente y la masa, utilice un cable de corriente para
vehículos (ignífugo) con una capacidad mayor que la capacidad del fusible de
la unidad. (Utilice un cable de corriente con un diámetro de 8 mm² (AWG 8) o
mayor.)
• Cuando desee utilizar más de un amplificador de potencia, utilice un cable
de suministro de alimentación y un fusible de protección de una capacidad
de soporte de corriente mayor a la corriente máxima total utilizada por cada
amplificador.
Selección de altavoces
• La potencia de entrada asignada de los altavoces que se conecten al
amplificador debe ser mayor que la potencia de salida máxima (en Wats) del
amplificador. Utilizar altavoces que posean potencias de entrada menores a la
salida de entrada del amplificador producirá emisiones de humo y daños.
• Utilice altavoces que posean una impedancia de 1Ω o más. Cuando desee
utilizar más de un juego de altavoces, calcule la impedancia combinada de
estos altavoces y luego conecte adecuadamente los altavoces al amplificador.
8Ω2 Ω
4Ω
4Ω4Ω
4Ω
Impedancia combinada
B64-3393-0000.indb18B64-3393-0000.indb18 05.11.189:19:01AM05.11.189:19:01AM
Español 19
Tablero de instalación, etc.
(grosor: 15 mm o más) Tornillo autorroscantes
(ø5 × 18 mm)
Ventilador de
refrigeración
Instalación
Accesorios
Nombre de pieza Vista exterior Unidades
Tornillo autorroscantes
(ø5 × 18 mm) 4
Tornillo de cabeza hexagonal
(M4 × 8 mm) 4
Tapa 1
Cubierta de terminales (Terminal
del cable de alimentación) 1
Llave hexagonal 1
Procedimiento de instalación
Como se puede hacer una gran variedad de ajustes y conexiones según las
aplicaciones, lea atentamente el manual de instrucciones para seleccionar el
ajuste y la conexión apropiados.
1. Retire la llave de encendido y desconecte el terminal negativo -de la batería
para evitar cortocircuitos.
2. Prepare el aparato según el uso que vaya a hacer de él.
3. Conecte los cables de entrada y salida de las unidades.
4. Conecte los cables del altavoz.
5. Conecte el cable de alimentación, el cable de control de alimentación y el
cable de tierra en este orden.
6. Coloque los elementos de instalación en la unidad.
7. Coloque la unidad.
8. Instale la tapa.
9. Conecte la terminal negativa -de la batería.
2PRECAUCIÓN
• No instale el equipo en las siguientes ubicaciones;
(Ubicación inestable; En un lugar que interfiera a la conducción; En un lugar
en el que pueda mojarse; En un lugar con exceso de polvo; En un lugar en
el que pueda recalentarse; En un lugar en el que reciba la luz directa del sol;
En un lugar situado en el flujo de aire caliente)
• No utilice el aparato bajo una alfombra porque en caso contrario, éste
podría sobrecalentarse y estropearse.
• Instale este aparato en un lugar donde el calor pueda disiparse fácilmente.
Una vez instalado, no ponga nada sobre él.
• La temperatura de la superficie del amplificador se elevará durante su uso.
Instale el amplificador en un lugar seguro donde personas, resinas y otras
substancias sensibles al calor no entren en contacto con esta superficie.
• Esta unidad tiene un ventilador de refrigeración para reducir la temperatura
interna. No instale la unidad en un lugar donde estén bloqueados el
ventilador y los ductos de refrigeración. Al tapar estas aberturas no podrá
reducirse adecuadamente la temperatura interior y podrá producirse un
fallo en el funcionamiento.
• Cuando haga un orificio bajo el asiento o en el portaequipajes o en algún
otro lugar del vehículo, verifique que no existan objetos peligrosos al lado
opuesto tales como un tanque de gasolina, tubo del freno, o los alambres
del cableado del coche y tenga cuidado de no rayar las piezas del vehículo
o causar algún otro daño.
• No lo instale cerca del panel de controles, bandeja trasera, o piezas de
seguridad del colchón de aire.
• La instalación de esta unidad debe ser realizada en un lugar donde no
estorbe la conducción. Si la unidad se sale de su posición debido a un
choque y golpea a una persona o a alguna pieza de seguridad, puede
causar o un accidente.
• Después de instalar el aparato, cerciórese de que los equipos eléctricos
(luces de freno, intermitentes y limpiadores) funcionen normalmente.
Tornillo de cabeza
hexagonal
(M4 × 8 mm)
Llave hexagonal
Tapa
Conducto
Conducto
50 200
150
100
40 200
70
4
0.2(MAX)(MIN)5
3
2
1
0.5
INPUT
SENSITIVITY(V)
B.R.F
FREQUENCY(Hz)
LPF
FREQUENCY(Hz)
-6dB
BRF
-12dB
OFF
PHASE
180°
0°
AMP CONT
ON
OFF
ISF
ON
OFF
ISF FREQUENCY
25Hz
15Hz
LPF OPERATION
50 Hz
70 Hz
100 Hz
150 Hz
200 Hz
-20
30
-16
-12
-8
-4
0
50 6040 100 200 300 400 1K (Hz)
VOLTFAN
CURRTEMP
386 mm
372 mm
Ø6
157 mm
252 mm
265 mm
B64-3393-0000.indb19B64-3393-0000.indb19 05.11.189:19:01AM05.11.189:19:01AM
20 Español
30
30
0
1
2
3
4
5
6
7
8
9
GND
30
30
0
1
2
3
4
5
6
7
8
9
30
30
0
1
2
3
4
5
6
7
8
9
30
30
0
1
2
3
4
5
6
7
8
9
ID NUMBER
0
1
2
3
4
5
6
7
8
9
ID NUMBER
0
1
2
3
4
5
6
7
8
9
ID NUMBER
0
1
2
3
4
5
6
7
8
9
"0"
"1" –
"7"
"1" – "7"
Conexiones
APARATO CENTRAL
(reproductor de discos
compactos, etc.)
Terminal del cable de masa
del cable RCA
Cable RCA*
Terminal de cable*
Altavoz de subgraves
(I + D)
Batería Cable de masa*
Cable de la batería*
Fusible de protección*
* pieza de venta en el comercio especializado
Cable de control de
potencia Entrada izquierda
Entrada derecha
■Conexión LX-Bus
Cable S-vídeo*
Amplificador principal
Amplificador esclavo 1
APARATO CENTRAL
Al cambiador de discos Kenwood/
Accesorio opcional externo
2ADVERTENCIA
Para evitar incendios producidos por
cortocircuitos en el cableado, conecte un fusible
o cortacircuito entre la batería y los terminales de
la batería.
2PRECAUCIÓN
• Si el sonido no sale normalmente, desconecte
inmediatamente la alimentación y compruebe
las conexiones.
• No se olvide de desconectar la alimentación
antes de cambiar el ajuste de cualquier
conmutador.
• Si el fusible se quema, compruebe que no haya
un cortocircuito en los cables, luego cambie el
fusible por uno que tenga el mismo amperaje.
• Verifique que ninguno de los cables o
conectores que están sin conectar se
encuentren tocando la carrocería del automóvil.
No retire las tapas de los cables o conectores
que están sin conectar para evitar de que se
produzcan cortocircuitos.
• Conecte los cables del altavoz a los conectores
adecuados del altavoz separadamente. La
puesta en contacto de terminales de altavoces
distintos, o la conexión como toma de tierra de
los terminales del altavoz al coche del automóvil,
pueden causar daños a la unidad.
• Después de la instalación, compruebe que
las lámparas del freno, luces de destello y
limpiaparabrisas funcionar correctamente.
Cable RCA*
Amplificador esclavo 7
Cable de extensión*
Ajuste a "0" el número de ID del amplificador principal.
Es posible conectar un máximo de 7 amplificadores secundarios.
Asígneles números ID del "1" al "7" y no los duplique.
2PRECAUCIÓN
• No conecte 2 amplificadores principales a la unidad central. De
lo contrario, no será posible controlar todos los amplificadores
conectados a la unidad central.
• El LX AMP y la unidad de sensor no se pueden conectar
simultáneamente. Deberá conectarlos uno a la vez.
NOTA
• La longitud total de los cables S-video que es posible conectar
es de 14 metros (46 ft) como máximo. SI la longitud del cable
sobrepasa este limite, no será posible controlar amplificadores
desde la unidad central.
• Si asigna el mismo número ID a varios amplificadores, estos no
funcionarán bien cuando los controle desde la unidad central.
• Si asigna el número ID "8" o "9" a un amplificador secundario, este
no será reconocido por la unidad central.
No más de
14 m (46 ft)
Cable de control
(opcional)
Cubierta de terminales
Cable de control de
potencia
B64-3393-0000.indb20B64-3393-0000.indb20 05.11.189:19:03AM05.11.189:19:03AM
Table of contents
Languages:
Other Kenwood Amplifier manuals
Kenwood
Kenwood KA-8100 User manual
Kenwood
Kenwood A-83 User manual
Kenwood
Kenwood TL-120 User manual
Kenwood
Kenwood X302-4 User manual
Kenwood
Kenwood KA-3500 User manual
Kenwood
Kenwood KAC-6203 User manual
Kenwood
Kenwood C-V100 User manual
Kenwood
Kenwood KAC-648 User manual
Kenwood
Kenwood KAC-520 User manual
Kenwood
Kenwood KAC-927 User manual
Kenwood
Kenwood KAC-859 User manual
Kenwood
Kenwood KA-76 User manual
Kenwood
Kenwood KAC-8020 User manual
Kenwood
Kenwood KC-209 User manual
Kenwood
Kenwood KC-993 User manual
Kenwood
Kenwood KAC-649S User manual
Kenwood
Kenwood KAC-7404 User manual
Kenwood
Kenwood KAC-8102D User manual
Kenwood
Kenwood KA-994 User manual
Kenwood
Kenwood KAC-M1814 User manual
