2 KCA-S220A
Connection
Connectable Control Units and Disc Changer/Disc Player Units
7 Connectable Control Unit
Group A: This group covers control units with disc changer control, where the source selection allows you
to switch between 1 and 2, where the manual instructs you to set the O-N switch on the disc
changer to "N".
Group B: This group covers units released on to the market in or after 1999, where the manual covers AUX
mode under switching sources.
7 Connectable Disc Changer/Disc Player Units
Disc changer/disk player units released on to the market in or after 1999.
• Any control unit and disc changer/disc player unit other than those above cannot be connected. If connected, the
switching unit can be out of order or damaged.
• If the disc changer/disc player unit you have connected has an O-N switch, set it to the "N" position.
Components
! Switching unit..................................................1 # Velcro strip..........................................................2
" Connection cable (2 m)..............................1 $ Self-tapping screw (φ 4 × 16 mm).......2

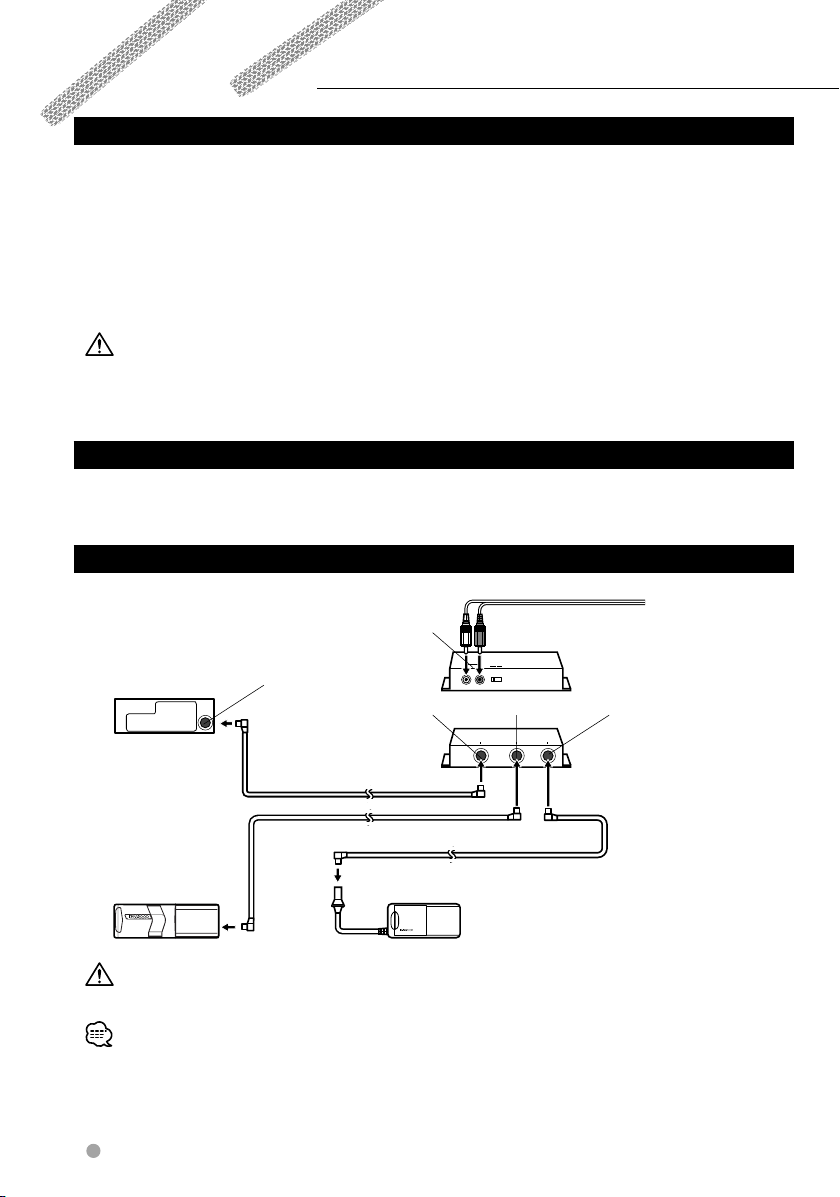

Connection Example
TO CHANGER 2TO CHANGER 1TO HEAD UNIT
SWITCH
AUX
OFF ON
IN
AUX
To the external unit
TO CHANGER 2TO HEAD UNIT
AUX IN
Connection cable (supplied with the CD changer)
Connection cable (supplied with the MD changer)
MD Changer
CD changer
Control unit
Switching unit !
(Rear side)
Switching unit !
(Front side)
Changer control output
Connection cable "
TO CHANGER 1
• After connecting the equipment, press the reset button on the control unit.
• The figure shows that one CD changer and one MD changer are connected. Two CD changers or two MD changers may be
connected.
• A disc player such as the KDC-D301 or KCA-iP500 (etc.) may be connected instead of the disc changer.
KCA-S220A(W)all.inddSec2:2KCA-S220A(W)all.inddSec2:2 06.4.51:46:41PM06.4.51:46:41PM

• If you wish to adjust the cable length in accordance with the installation location of the switching unit, such as in the trunk
space, the disc changer extension cable may be used instead of the connection cable ".
• When a control unit belonging to Group A is used, you cannot use both TO CHANGER 2 terminal and AUX terminals at the
same time. For more details, see <Setting the AUX Switch> (page 5).
If you want to connect a stack CD changer
TO CHANGER 2TO CHANGER 1TO HEAD UNIT
SWITCH
AUX
OFF ON
IN
AUX
To the external unit
Connection cable (supplied with the Disc changer)
Extension cable (CA-C2EX: Optional)
Stack CD changer
Disc changer
Control unit
Connection cable "
Switching unit !
(Rear side)
Switching unit !
(Front side)
Disc player
Connection cable (supplied with the stack CD changer)
TO HEAD UNIT
Changer control output
AUX IN
TO CHANGER 1 TO CHANGER 2
• Connect the stack CD changer to the terminal labelled TO CHANGER 2.
• Up to two disc changers can be connected.
• The O-N switch on the disc changer and the disc player should be set to "N". If you set it to "O", the equipment will not
function correctly.
• The total length of the cable between the units should not be more than 13 m (43 ft).
Control unit KCA-S220A Stack CD Changer Disc Player
Not more than 13 m (43 ft)
• If the voltage is low and the internal temperature of the switching unit is low, switching may fail to work properly in some
cases.
• The AUX switch on the stack CD changer should be switched "OFF" before using the equipment. The AUX terminal on the
KCA-S220A switching unit is the one that should be used.
English 3
KCA-S220A(W)all.inddSec2:3KCA-S220A(W)all.inddSec2:3 06.4.51:46:42PM06.4.51:46:42PM

4 KCA-S220A
7Installing the switching unit on the carpet under a seat
• Velcro strips are used to install the switching unit in a simple manner. To install the switching unit securely, use of self-
tapping screws is recommended.
• Install the switching unit !in places that do not obstruct driving.
• Install the switching unit !in places where it is not touched by the tip of the shoes of a rear seat passenger.
Route cables so that they are not caught in slide rails.
• Do not install the unit in places where it is exposed to direct sunlight, high heat, or where water may splash over it.
• Do not place anything on top of the switching unit !.
Installation
7 Installing the switching unit with a board in the trunk space
Connection
Self-tapping screw $
(φ4 ×16 mm)
Switching unit !
Board etc.
thickness: 17mm or more
1Install the switching unit with self-tapping
screws $(φ4 × 16 mm).
Switching unit !
Velcro strips #
carpet
1Remove the backing from the velcro strips #
and attach it to the bottom of the switching
unit !. Install the switching unit on the
carpet.
KCA-S220A(W)all.inddSec2:4KCA-S220A(W)all.inddSec2:4 06.4.51:46:43PM06.4.51:46:43PM

Setting Method
Setting the AUX Switch
Set the AUX switch.
7 Setting the AUX switch of the switching unit belonging to Group A
7 Setting the AUX switch of the switching unit belonging to Group B
Set the switching unit AUX switch to "ON".
AUX
SWITCH
OFF ON
AUX IN
L
R
• Before setting the AUX switch, be sure to turn off the control unit.
Switching Sources
Each time the SRC button on the control unit is pressed, the source changes. For details on how to change
sources, refer to the instruction manual that comes with the control unit.
7 If the unit you are connecting belongs to Group A
Source to Change Source Selected by Control Unit
Unit connected to TO CHANGER 1 terminal Disc Changer 1
Unit connected to TO CHANGER 2 or AUX terminal Disc Changer 2
7 If the unit you are connecting belongs to Group B
Source to Change Source Selected by Control Unit
Unit connected to TO CHANGER 1 terminal Disc Changer 1
Unit connected to TO CHANGER 2 terminal Disc Changer 2
Unit connected to AUX terminal AUX / AUX EXT
English 5
¶ To listen to the sound of the unit connected
to the TO CHANGER 1 and TO CHANGER 2
terminals
Set the switching unit AUX switch to "OFF".
AUX IN
AUX
SWITCH
OFF ON
L
R
¶ To listen to the sound of the unit connected
to the TO CHANGER 1 and AUX terminals
Set the switching unit AUX switch to "ON".
AUX
SWITCH
OFF ON
AUX IN
L
R
KCA-S220A(W)all.inddSec2:5KCA-S220A(W)all.inddSec2:5 06.4.51:46:43PM06.4.51:46:43PM

6 KCA-S220A
Connexion
Unités de commande et changeurs/lecteurs de disque pouvant être connectés
7 Unité de commande pouvant être connectée
Groupe A : Ce groupe couvre les unités de commande avec contrôle de changeur de disque, où la
sélection de source vous permet de commuter entre 1 et 2, où le mode d'emploi vous
demande de régler le commutateur O-N du changeur de disque sur "N".
Groupe B : Ce groupe couvre les appareils mis sur le marché pendant ou après 1999, où le mode d'emploi
couvre le mode AUX dans la sources de commutation.
7 Changeurs/lecteurs de disque pouvant être connectés
Changeurs/lecteurs de disque pouvant mis sur le marché pendant ou après 1999.
• Les unités de commande et changeurs/lecteurs de disque autres que ceux figurant ci-dessus peuvent être connectés. Si
connectée, l'unité de commutation peut être hors service ou endommagée.
• Si le changeur/lecteur de disque que vous avez connecté est équipé d'un commutateur O-N, régler ce dernier sur la
position "N".
Composants
! Unité de commutation..................................................1 # Bande velcro..........................................................2
" Câble de connexion (2 m)............................................1 $ Vis autotaraudeuse (φ 4 × 16 mm)...........2
Exemple de connexion
TO CHANGER 2TO CHANGER 1TO HEAD UNIT
SWITCH
AUX
OFF ON
IN
AUX
Vers l'unité externe
TO HEAD UNIT
AUX IN
Câble de connexion (fourni avec le changeur de CD)
Câble de connexion (fourni avec le changeur de MD)
Changeur de MD
Changeur de CD
Unité de commande
Unité de commutation !
(Côté arrière)
Unité de commutation !
(Côté avant)
Sortie de commande du changeur
Câble de connexion "
TO CHANGER 1 TO CHANGER 2
• Après avoir connecté l'équipement, appuyer sur le bouton reset de l'unité de commande.
• L'illustration montre qu'un changeur de CD et un changeur de MD sont connectés. Deux changeurs de CD et deux
changeurs de MD peuvent être connectés.
• Un lecteur de disque comme le KDC-D301 ou le KCA-iP500 (etc.) peut être connecté à la place du changeur de disque.
KCA-S220A(W)all.inddSec2:6KCA-S220A(W)all.inddSec2:6 06.4.51:46:44PM06.4.51:46:44PM

• Si vous souhaitez régler la longueur du câble en fonction du lieu d'installation de l'unité de commutation, par exemple
dans le coffre, le câble d'extension du changeur de disque peut être utilisé à la place du câble de connexion ".
• Lorsqu'une unité de commande appartenant au groupe A est utilisée, vous ne pouvez pas utiliser en même temps la
borne TO CHANGER 2 et les bornes AUX. Pour plus de détails, voir <Réglage du commutateur AUX> (page 9).
Si vous voulez connecter un changeur à pile de CD
TO CHANGER 2TO CHANGER 1TO HEAD UNIT
SWITCH
AUX
OFF ON
IN
AUX
Vers l'unité externe
Câble de connexion (fourni avec le changeur de disque)
Câble d'extension (CA-C2EX: En option)
Changeur à pile de CD
Changeur de disque
Unité de commande
Câble de connexion "
Unité de commutation !
(Côté arrière)
Unité de commutation !
(Côté avant)
Lecteur de disque
Câble de connexion (fourni avec le changeur à pile de CD)
TO HEAD UNIT
Sortie de commande du changeur
AUX IN
TO CHANGER 1 TO CHANGER 2
• Connecter le changeur à pile de CD à la borne TO CHANGER 2.
• Il est possible de connecter jusqu'à deux changeurs de disque.
• Le commutateur O-N du changeur de disque et du lecteur de disque doit être réglé sur "N". Si vous le réglez sur "O",
l'équipement ne fonctionnera pas correctement.
• La longueur totale du câble entre les unités ne doit pas dépasser 13 m (43 ft).
Unité de commande KCA-S220A Changeur à pile de CD Lecteur de disque
Pas plus de 13 m (43 ft) de long
• Si la tension est faible et que la température interne de l'unité de commutation est faible, la commutation peut ne pas
fonctionner correctement dans certains cas.
• Le commutateur AUX du changeur à pile de CD doit être réglé sur "OFF" avant d'utiliser l'équipement. La borne AUX de
l'unité de commutation KCA-S220A est celle qui doit être utilisée.
Françis 7
KCA-S220A(W)all.inddSec2:7KCA-S220A(W)all.inddSec2:7 06.4.51:46:45PM06.4.51:46:45PM

8 KCA-S220A
7Installation de l'unité de commutation sur le tapis sous un siège
• Les bandes velcro sont utilisées pour installer l'unité de commutation de manière simple. Pour installer l'unité de
commutation de manière plus solide, nous recommandons d'utiliser des vis autotaraudeuses.
• Installer l'unité de commutation !dans un endroit où elle ne gênera pas la conduite.
• Installer l'unité de commutation !dans un endroit où elle ne sera pas touchée par les pieds d'un passager assis à l'arrière.
Acheminer les câbles de manière à ce qu'ils ne gênent pas les glissières des sièges.
• Ne pas installer l'unité dans un endroit où elle sera exposée à la lumière directe du soleil, à une forte chaleur ou à des
éclaboussures.
• Ne rien poser sur l'unité de commutation !.
Installation
7 Installation de l'unité de commutation avec une plaque dans le coffre
Connexion
Vis autotaraudeuse $
(φ 4 ×16 mm)
Unité de
commutation !
Plaque, etc.
épaisseur : 17 mm ou plus
1Installer l'unité de commutation avec des vis
autotaraudeuses $(φ4 ×16 mm).
Unité de commutation !
Bandes velcro #
tapis
1Retirer le film protecteur des bandes velcro
# et fixer les bandes à l'arrière de l'unité
de commutation !. Installer l'unité de
commutation sur le tapis.
KCA-S220A(W)all.inddSec2:8KCA-S220A(W)all.inddSec2:8 06.4.51:46:45PM06.4.51:46:45PM

Méthode de réglage
Réglage du commutateur AUX
Régler le commutateur AUX.
7 Réglage du commutateur AUX de l'unité de commutation appartenant au Groupe A
7 Réglage du commutateur AUX de l'unité de commutation appartenant au Groupe B
Régler le commutateur AUX de l'unité de commutation sur "ON".
AUX
SWITCH
OFF ON
AUX IN
L
R
• Avant de régler le commutateur AUX, s'assurer d'avoir éteint l'unité de commande.
Sources de commutation
A chaque fois qu'on appuie sur le bouton SRC de l'unité de commande, la source change. Pour plus
de détails concernant le changement de source, se référer au mode d'emploi fourni avec l'unité de
commande.
7 Si l'unité que vous connectez appartient au Groupe A
Source à changer Source sélectionnée par l'unité de commande
Unité connectée à la borne TO CHANGER 1 Changeur de disque 1
Unité connectée à la borne TO CHANGER 2 ou AUX Changeur de disque 2
7 Si l'unité que vous connectez appartient au Groupe B
Source à changer Source sélectionnée par l'unité de commande
Unité connectée à la borne TO CHANGER 1 Changeur de disque 1
Unité connectée à la borne TO CHANGER 2 Changeur de disque 2
Unité connectée à la borne AUX AUX / AUX EXT
¶ Pour écouter le son de l'unité connectée aux
bornes TO CHANGER 1 et TO CHANGER 2
Régler le commutateur AUX de l'unité de
commutation sur "OFF".
AUX IN
AUX
SWITCH
OFF ON
L
R
¶ Pour écouter le son de l'unité connectée aux
bornes TO CHANGER 1 et AUX
Régler le commutateur AUX de l'unité de
commutation sur "ON".
AUX
SWITCH
OFF ON
AUX IN
L
R
Françis 9
KCA-S220A(W)all.inddSec2:9KCA-S220A(W)all.inddSec2:9 06.4.51:46:46PM06.4.51:46:46PM

10 KCA-S220A
Anschluss
Anschließbare Zentraleinheiten und Disc-Wechsler/Disc-Spieler
7 Anschließbare Zentraleinheit
Gruppe A: Diese Gruppe umfasst Zentraleinheiten mit Disc-Wechsler-Steuerung, bei denen Ihnen
die Auswahl der Quelle das Umschalten zwischen 1 und 2 erlaubt und bei denen die
Bedienungsanleitung Sie auordert, den O-N-Schalter auf dem Disc-Wechsler auf "N" zu
schalten.
Gruppe B: Diese Gruppe umfasst Geräte, die 1999 oder später auf den Markt kamen und bei denen die
Bedienungsanleitung das Thema AUX-Modus unter Umschalten der Quellen.
7 Anschließbare Disc-Wechsler/Disc-Spieler
Disc-Wechsler/Disc-Spieler die 1999 oder später auf den Markt kamen und bei denen die Bedienungsanleitung.
• Keine andere Zentraleinheit und keine anderen Disc-Wechsler/Disc-Spieler als die oben genannten können angeschlossen
werden. Werden solche fremden Geräte angeschlossen, kann das Schaltgerät beschädigt oder funktionsunfähig werden.
• Wenn der von Ihnen angeschlossene Disc-Wechsler/Disc-Spieler einen O-N-Schalter hat, stellen Sie ihn auf die Position "N".
Komponenten
! Schaltgerät.........................................................1 # Velcro-Strip..........................................................2
" Anschlusskabel (2 m)...................................1 $ Blechschraube (φ 4 ×16 mm)..................2
Anschlussbeispiel
TO CHANGER 2TO CHANGER 1TO HEAD UNIT
SWITCH
AUX
OFF ON
IN
AUX
An das externe Gerät
TO HEAD UNIT
AUX IN
Anschlusskabel (im Lieferumfang des CD-Wechslers enthalten)
Anschlusskabel (im Lieferumfang des MD-Wechslers enthalten)
MD-Wechsler
CD-Wechsler
Zentraleinheit
Schaltgerät !
(Rückseite)
Schaltgerät !
(Vorderseite)
Ausgang der Wechsler-Steuerung
Anschlusskabel "
TO CHANGER 1 TO CHANGER 2
• Drücken Sie nach dem Anschluss des Gerätes die Reset-Taste auf der Zentraleinheit.
• Auf der Abbildung ist sowohl ein CD-Wechsler als auch ein MD-Wechsler angeschlossen. Möglich ist auch der Anschluss
von zwei CD-Wechslern oder zwei MD-Wechslern.
•
Anstelle des Disc-Wechslers ist auch der Anschluss eines Disc-Spielers, wie des KDC-D301 oder des KCA-iP500 (etc.) möglich.
KCA-S220A(W)all.inddSec2:10KCA-S220A(W)all.inddSec2:10 06.4.51:46:47PM06.4.51:46:47PM

• Wenn Sie die Kabellänge des Schaltgerätes entsprechend seines Installationsortes einstellen möchten, wie z.B. beim
Einbau im Kofferraum, sollten Sie anstelle des Anschlusskabels " eventuell das Verlängerungskabel des Disc-Wechslers
verwenden.
• Wenn das Gerät verwendet wird, das zur Gruppe A gehört, können Sie nicht gleichzeitig den TO CHANGER 2-Anschluss
und den AUX-Anschluss verwenden. Lesen Sie für weitere Einzelheiten <Einstellen des AUX-Schalters> (Seite 13).
Wenn Sie einen Stapel-CD-Wechsler anschließen möchten
TO CHANGER 2TO CHANGER 1TO HEAD UNIT
SWITCH
AUX
OFF ON
IN
AUX
An das externe Gerät
Anschlusskabel (im Lieferumfang des Disc-Wechslers enthalten)
Verlängerungskabel (CA-C2EX: optional)
Stapel-CD-Wechsler
Disc-Wechsler
Zentraleinheit
Anschlusskabel "
Schaltgerät !
(Rückseite)
Schaltgerät !
(Vorderseite)
Disc-Spieler
Anschlusskabel (im Lieferumfang des Stapel-CD-Wechslers enthalten)
TO HEAD UNIT
Ausgang der Wechsler-Steuerung
AUX IN
TO CHANGER 1 TO CHANGER 2
• Schließen Sie den Stapel-CD-Wechsler an die mit TO CHANGER 2 gekennzeichnete Buchse an.
• Bis zu zwei Disc-Wechsler können angeschlossen werden.
• Die O-N-Schalter auf dem Disc-Wechsler und dem Disc-Spieler sollten auf die Position "N" gestellt werden. Wenn Sie die
Schalter auf die Position "O" stellen, funktioniert das Gerät möglicherweise nicht ordnungsgemäß.
• Die Gesamtkabellänge zwischen den einzelnen Geräten sollte 13m nicht übersteigen.
Zentraleinheit KCA-S220A Stapel-CD-Wechsler Disc-Spieler
Nicht mehr als 13m
• Wenn sowohl die Spannung als auch die interne Temperatur des Schaltgerätes niedrig ist, kann die Umschaltung unter
Umständen in einigen Fällen nicht ordnungsgemäß durchgeführt werden.
• Vor der Inbetriebnahme des Gerätes sollte der AUX-Schalter auf dem Stapel-CD-Wechsler auf die Position "OFF" gestellt
werden.Es sollte der AUX-Anschluss am Schaltgerät KCA-S220A verwendet werden.
Deutsch 11
KCA-S220A(W)all.inddSec2:11KCA-S220A(W)all.inddSec2:11 06.4.51:46:47PM06.4.51:46:47PM

12 KCA-S220A
7Einbau des Schaltgerätes auf dem Teppich unter einem Sitz
• Velcro-Strips werden verwendet, um das Schaltgerät auf einfache Art und Weise einzubauen. Für den sicheren Einbau des
Schaltgerätes empfehlen wir die Verwendung von Blechschrauben.
• Installieren Sie das Schaltgerät !an Orten, an denen es den Fahrbetrieb nicht stört.
• Installieren Sie das Schaltgerät !an Orten, wo es nicht durch Fußstöße des Beifahrers auf dem Rücksitz beeinträchtigt wird.
Bringen Sie die Kabel so an, dass sie sich nicht in Spannschienen verfangen.
• Installieren Sie das Gerät nicht an Orten, an denen es direktem Sonnenlicht ausgesetzt ist, wo die Temperaturen stark
ansteigen oder wo es mit Wasser bespritzt werden kann.
• Stellen Sie nichts auf die Oberfläche des Schaltgerätes !.
Einbau
7 Einbau des Schaltgerätes mit einem Brett im Kofferraum
Anschluss
Blechschraube $
(φ4 ×16 mm)
Schaltgerät !
Brett usw.
Dicke: 17mm oder mehr
1Bauen Sie das Schaltgerät mit Blechschrauben
ein $(φ4 × 16 mm).
Schaltgerät !
Velcro-Strips #
Teppich
1Entfernen Sie die Rückseite des Velcro-
Strips-Klebebandes # und befestigen Sie
es unter dem Schaltgerät !. Setzen Sie das
Schaltgerät auf den Teppich.
KCA-S220A(W)all.inddSec2:12KCA-S220A(W)all.inddSec2:12 06.4.51:46:48PM06.4.51:46:48PM

Einstellung
Einstellung des AUX-Schalters
Stellen Sie den AUX-Schalter ein.
7 Einstellung des AUX-Schalters des Schaltgerätes, das zur Gruppe A gehört
7 Einstellung des AUX-Schalters des Schaltgerätes, das zur Gruppe B gehört
Stellen Sie den AUX-Schalter des Schaltgerätes auf "ON".
AUX
SWITCH
OFF ON
AUX IN
L
R
• Bevor Sie den AUX-Schalter einstellen, stellen Sie sicher, dass Sie die Zentraleinheit ausschalten.
Umschalten der Quellen
Jedes Mal, wenn die SRC-Taste auf der Zentraleinheit gedrückt ist, ändert sich die Quelle. Lesen Sie für
Einzelheiten, wie Sie die Quellen ändern, die Bedienungsanleitung, die mit der Zentraleinheit mitgeliefert
wird.
7 Wenn das Gerät, das Sie anschließen, zur Gruppe A gehört
Zu ändernde Quelle Von der Zentraleinheit ausgewählte Quelle
An die TO CHANGER 1-Buchse angeschlossenes Gerät Disc-Wechsler 1
An die TO CHANGER 2- oder AUX-Buchse angeschlossenes Gerät Disc-Wechsler 2
7 Wenn das Gerät, das Sie anschließen, zur Gruppe B gehört
Zu ändernde Quelle Von der Zentraleinheit ausgewählte Quelle
An die TO CHANGER 1-Buchse angeschlossenes Gerät Disc-Wechsler 1
An die TO CHANGER 2-Buchse angeschlossenes Gerät Disc-Wechsler 2
An die AUX-Buchse angeschlossenes Gerät AUX / AUX EXT
¶ Um den Sound des Gerätes anzuhören, das
an die TO CHANGER 1- und die TO CHANGER
2-Buchse angeschlossen ist
Stellen Sie den AUX-Schalter des Schaltgerätes
auf "OFF".
AUX IN
AUX
SWITCH
OFF ON
L
R
¶ Um den Sound des Gerätes anzuhören, das
an die TO CHANGER 1- und die AUX-Buchse
angeschlossen ist
Stellen Sie den AUX-Schalter des Schaltgerätes
auf "ON".
AUX
SWITCH
OFF ON
AUX IN
L
R
Deutsch 13
KCA-S220A(W)all.inddSec2:13KCA-S220A(W)all.inddSec2:13 06.4.51:46:48PM06.4.51:46:48PM

14 KCA-S220A
Aansluiten
Aansluitbare centrale eenheden en discwisselaars/discspelers
7 Aansluitbare centrale eenheid
Groep A: deze groep behandelt centrale eenheden met bedieningsfuncties voor discwisselaars, waarbij
het bij het kiezen van de geluidsbron mogelijk is om over te schakelen tussen discwisselaar 1 en
2, waarbij de gebruiksaanwijzing u instrueert de O-N schakelaar van de discwisselaar op "N" te
zetten.
Groep B: deze groep behandelt eenheden die in of na 1999 op de markt zijn gebracht, waarbij de
gebruiksaanwijzing bij het kiezen van de geluidsbron ingaat op de AUX-functie.
7 Aansluitbare diswisselaars/discspelers
Diswisselaars/discspelers in of na 1999 op de markt zijn gebracht.
• Andere centrale eenheden en discwisselaars/discspelers dan de bovenvermelde kunnen niet worden aangesloten. Als u dit
wel doet, kan het zijn dat de schakeleenheid niet goed werkt of wordt beschadigd.
• Als de discwisselaar/discspeler die u heeft aangesloten een O-N schakelaar heeft, dient u deze op "N" te zetten.
Componenten
! Schakeleenheid..................................................1 # Klitteband..........................................................2
" Aansluitkabel (2 m)..........................................1 $ Zelftapper (φ 4 × 16 mm).........................2
Aansluitvoorbeeld
TO CHANGER 2TO CHANGER 1TO HEAD UNIT
SWITCH
AUX
OFF ON
IN
AUX
Naar de externe eenheid
TO HEAD UNIT
AUX IN
Aansluitkabel (bijgeleverd bij de CD-wisselaar)
Aansluitkabel (bijgeleverd bij de MD-wisselaar)
MD-wisselaar
CD-wisselaar
Centrale eenheid
Schakeleenheid !
(Achterzijde)
Schakeleenheid !
(Voorzijde)
Wisselaarbedieningsuitgang
Aansluitkabel "
TO CHANGER 1 TO CHANGER 2
• Nadat alle apparatuur is aangesloten, drukt u op de terugsteltoets van de centrale eenheid.
• De afbeelding laat zien hoe één CD-wisselaar en één MD-wisselaar worden aangesloten. Er kunnen ook twee CD-wisselaars
of twee MD-wisselaars worden aangesloten.
• In plaats van de diswisselaar kan ook een discspeler zoals de KDC-D301 of KCA-iP500 (enz.) worden aangesloten.
KCA-S220A(W)all.inddSec2:14KCA-S220A(W)all.inddSec2:14 06.4.51:46:49PM06.4.51:46:49PM

• Als u de schakeleenheid bijvoorbeeld in de kofferbak wilt installeren, kunt u het verlengsnoer van de discwisselaar
gebruiken in plaats van de aansluitkabel ".
• Wanneer u een centrale eenheid gebruikt die behoort tot groep A, kunt u de TO CHANGER 2 aansluiting en de AUX
aansluitingen niet tegelijk gebruiken. Zie <Instellen van de AUX schakelaar> (bladzijde 17) voor meer details.
Voor aansluiting van een CD-stapelwisselaar
TO CHANGER 2TO CHANGER 1TO HEAD UNIT
SWITCH
AUX
OFF ON
IN
AUX
Naar de externe eenheid
Aansluitkabel (bijgeleverd bij de discwisselaar)
Verlengsnoer (CA-C2EX: optioneel)
CD-stapelwisselaar
Discwisselaar
Centrale eenheid
Aansluitkabel "
Schakeleenheid !
(Achterzijde)
Schakeleenheid !
(Voorzijde)
Discspeler
Aansluitkabel (bijgeleverd bij de CD-stapelwisselaar)
TO HEAD UNIT
Wisselaarbedieningsuitgang
AUX IN
TO CHANGER 1 TO CHANGER 2
• Sluit de CD-stapelwisselaar aan op de aansluiting die is gemerkt met TO CHANGER 2.
• Er kunnen maximaal twee discwisselaars worden aangesloten.
• De O-N schakelaar van de discwisselaar en de discspeler moet op "N" worden gezet. Als deze schakelaar op "O" wordt
gezet, functioneert de apparatuur niet naar behoren.
• De kabels tussen de diverse eenheden mogen niet langer zijn dan 13 m.
Centrale eenheid KCA-S220A CD-stapelwisselaar Discspeler
Maximaal 13 m
• Het kan voorkomen dat het overschakelen niet goed functioneert, wanneer de spanning te laag is en de schakeleenheid
koud is.
• De AUX schakelaar van de CD-stapelwisselaar moet vóór gebruik op "OFF" worden gezet. In plaats daarvan moet de AUX
aansluiting van de KCA-S220A schakeleenheid worden gebruikt.
Nederlands 15
KCA-S220A(W)all.inddSec2:15KCA-S220A(W)all.inddSec2:15 06.4.51:46:50PM06.4.51:46:50PM

16 KCA-S220A
7Plaatsing van de schakeleenheid op de vloerbedekking onder de zitting
• Klittebanden worden gebruikt om de schakeleenheid op eenvoudige wijze te installeren.Als u de schakeleenheid stevig
wilt vastmaken, is het gebruik van tapschroeven aanbevolen.
• Plaats de schakeleenheid !zodanig dat het besturen van het voertuig niet wordt belemmerd.
•
Plaats de schakeleenheid !zodanig dat passagiers op de achterbank er niet met de schoenen tegenaan kunnen schoppen.
Leid de kabels zodanig dat ze niet in de glijrails gekneld raken.
• Plaats de eenheid niet op plaatsen waar ze is blootgesteld aan direct zonlicht, hitte of vocht.
• Plaats geen voorwerpen op de schakeleenheid !.
Installeren
7 Plaatsing van de schakeleenheid op de bodemplank van de kofferbak
Aansluiten
Zelftapper $
(φ4 ×16 mm)
Schakeleenheid !
Bodemplank e.d.
dikte: ten minste 17 mm
1Installeer de schakeleenheid m.b.v. de
zelftappers $(φ4 ×16 mm).
Schakeleenheid !
Klittebanden #
vloerbedekking
1Verwijder de papierstrook van de achterzijde
van de klittebanden # en bevestig ze aan de
onderkant van de schakeleenheid !. Plaats
de schakeleenheid op de vloerbedekking.
KCA-S220A(W)all.inddSec2:16KCA-S220A(W)all.inddSec2:16 06.4.51:46:51PM06.4.51:46:51PM

Instelmethode
Instellen van de AUX schakelaar
Stel de AUX schakelaar in.
7 Instellen van de AUX schakelaar van een schakeleenheid die behoort tot Groep A
7 Instellen van de AUX schakelaar van een schakeleenheid die behoort tot Groep B
Zet de AUX schakelaar van de schakeleenheid op "ON".
AUX
SWITCH
OFF ON
AUX IN
L
R
• Schakel de centrale eenheid uit voordat u de AUX schakelaar instelt.
Overschakelen tussen geluidsbronnen
Elke keer dat de SRC toets van de centrale eenheid wordt ingedrukt, verandert de geluidsbron. Zie de
gebruiksaanwijzing bij de centrale eenheid voor details over het wijzigen van geluidsbronnen.
7 Als de aan te sluiten eenheid behoort tot Groep A
Te wijzigen geluidsbron Bron gekozen met centrale eenheid
Eenheid aangesloten op TO CHANGER 1 aansluiting Discwisselaar 1
Eenheid aangesloten op TO CHANGER 2 of AUX aansluiting Discwisselaar 2
7 Als de aan te sluiten eenheid behoort tot Groep B
Te wijzigen geluidsbron Bron gekozen met centrale eenheid
Eenheid aangesloten op TO CHANGER 1 aansluiting Discwisselaar 1
Eenheid aangesloten op TO CHANGER 2 aansluiting Discwisselaar 2
Eenheid aangesloten op AUX aansluiting AUX / AUX EXT
¶ Om te luisteren naar het geluid van de
eenheid aangesloten op de TO CHANGER 1
en TO CHANGER 2 aansluitingen
Zet de AUX schakelaar van de schakeleenheid
op "OFF".
AUX IN
AUX
SWITCH
OFF ON
L
R
¶ Om te luisteren naar het geluid van de
eenheid aangesloten op de TO CHANGER 1
en AUX aansluitingen
Zet de AUX schakelaar van de schakeleenheid
op "ON".
AUX
SWITCH
OFF ON
AUX IN
L
R
Nederlands 17
KCA-S220A(W)all.inddSec2:17KCA-S220A(W)all.inddSec2:17 06.4.51:46:51PM06.4.51:46:51PM

18 KCA-S220A
Collegamenti
Unità di controllo e multilettori/lettori da collegare
7 Unità di controllo da collegare
Gruppo A: Questo gruppo copre le unitá dotate di controllo del multilettore, in cui la selezione della
sorgente vi permette di commutare tra 1 e 2. In questo caso, il manuale vi chiede di collocare
nella posizione "N" I’interruttore
O-N del multilettore.
Gruppo B: Questo gruppo copre le unità rilasciate sul mercato durante o dopo l’anno 1999. In questo caso, il
manuale copre il modo AUX nella sorgenti di commutazione.
7 Multilettori/lettori da collegare
Multilettori/lettori rilasciate sul mercato durante o dopo l’anno 1999.
• Non è possibile collegare multilettori/lettori diversi da quelli riportati sopra. Se vengono collegati, l'unità di commutazione
può non funzionare correttamente o danneggiarsi.
• Se il multilettore/lettore collegato è stato dotato di un interrutore O-N, collocate lo stesso nella posizione "N".
Componenti
! Unità di commutazione..................................................1 # Nastro Velcro..........................................................2
" Cavo di connessione (2 m)............................................1 $ Vite autolettante (φ 4 × 16 mm).............2
Esempio di collegamento
TO CHANGER 2TO CHANGER 1TO HEAD UNIT
SWITCH
AUX
OFF ON
IN
AUX
All'unità esterna
TO HEAD UNIT
AUX IN
Cavo di connessione (in dotazione con il multilettore CD)
Cavo di connessione (in dotazione con il multilettore MD)
Multilettore MD
Multilettore CD
Unità di controllo
Unità di commutazione !
(Lato posteriore)
Unità di commutazione !
(Lato anteriore)
Uscita di controllo del multilettore
Cavo di connessione "
TO CHANGER 1 TO CHANGER 2
• Dopo aver collegato l’apparecchio, premete il tasto di ripristino dell’unità di controllo.
• Nella figura è mostrato il collegamento di un multilettore CD e di un multilettore MD. È possibile collegare due multilettori
CD o due multilettori MD.
• Un lettore, ad esempio il modello KDC-D301 o KCA-iP500 e così via, può essere collegato anziché il multilettore.
KCA-S220A(W)all.inddSec2:18KCA-S220A(W)all.inddSec2:18 06.4.51:46:52PM06.4.51:46:52PM

• Se si desidera regolare la lunghezza del cavo in corrispondenza all’ubicazione dell’installazione dell’unità di commutazione,
ad esempio il bagagliaio, la prolunga del multilettore CD può essere usata anziché il cavo di connessione ".
• Quando viene utilizzata un'unità di controllo appartenente al Gruppo A, non è possibile utilizzare il terminale TO CHANGER
2 e i terminali AUX insieme per risparmiare tempo. Per ulteriori informazioni, vedere <Impostazione dell'interruttore AUX>
(pagina 21).
Per collegare un multilettore Cd di sovrapposizione
TO CHANGER 2TO CHANGER 1TO HEAD UNIT
SWITCH
AUX
OFF ON
IN
AUX
All'unità esterna
Cavo di connessione (in dotazione con il multilettore)
Prolunga (CA-C2EX: opzionale)
Multilettore CD di sovrapposizione
Multilettore
Unità di controllo
Cavo di connessione "
Unità di commutazione !
(Lato posteriore)
Unità di commutazione !
(Lato anteriore)
Lettore
Cavo di connessione
(in dotazione con il multilettore CD di sovrapposizione)
TO HEAD UNIT
Uscita di controllo del multilettore
AUX IN
TO CHANGER 1 TO CHANGER 2
• Collegate il multilettore CD di sovrapposizione al terminale denominato TO CHANGER 2.
• Potete collegare un massimo di due multilettori.
• L’interruttore O-N del multilettore e del lettore va collocato nella posizione “N”. Se impostate l’interruttore
su “O”, l’apparecchio non funzionerà correttamente.
• La lunghezza totale del cavo tra le unità non deve superare 13 m.
Unità di controllo KCA-S220A Multilettore CD di
sovrapposizione Lettore
Non più di 13 m
• Se la tensione è bassa e la temperatura interna dell’unità di commutazione è bassa, la commutazione
può non funzionare correttamente in certi casi.
• L’interruttore AUX del multilettore CD di sovrapposizione va spento “OFF”prima di usare l’apparecchio. Va usato il terminale
AUX dell’unità di commutazione KCA-S220A.
Italiano 19
KCA-S220A(W)all.inddSec2:19KCA-S220A(W)all.inddSec2:19 06.4.51:46:53PM06.4.51:46:53PM

20 KCA-S220A
7Installazione dell’unità di commutazione sul tappetino sotto uno dei sedili
• I nastri Velcro sono utilizzati per installare l'unità di commutazione in modo semplice. Per installare l'unità di commutazione
in modo sicuro, si consiglia di utilizzare le viti autofilettanti.
• Installate l'unità di commutazione !in un luogo dove non ostacolerà la guida.
• Installate l'unità di commutazione !in un luogo dove non verrà in contatto con la punta delle scarpe del passeggero
seduto sul sedile posteriore del veicolo.
Legate i cavi in modo che non rimangano intrappolati nelle guide di scorrimento.
• Non installate l’unità in luoghi dove sarà esposta alla luce diretta del sole, ad alte temperature o aschizzi d’acqua.
• Non posizionate nessun oggetto sull’unità di commutazione !.
Installazione
7 Installazione dell’unità di commutazione sulla piastra nel bagagliaio
Collegamenti
Vite autolettante $
(φ4 ×16 mm)
Unità di
commutazione!
Piastra, ecc.
Spessore: 17 mm o più
1Installate l’unità di commutazione con le viti
filettanti $(φ4 ×16 mm).
Unità di commutazione !
Nastri Velcro #
Tappetino
1Rimuovete la striscia di protezione dai nastri
velcro # e fissatelo sulla parte inferiore dell’
unità di commutazione !. Installate l’unità di
commutazione sul tappetino.
KCA-S220A(W)all.inddSec2:20KCA-S220A(W)all.inddSec2:20 06.4.51:46:53PM06.4.51:46:53PM
