Kesseböhmer HighLine 9041 User guide

M/A 400 610 0000 S.1
für Funktionsrohr Art.Nr. 9041/9042/9089,
(max. Einbauhöhe: 1825 mm /2625mm /3020mm)
MONTAGEANLEITUNG
MOUNTING INSTRUCTION
MONTAGEANLEITUNG
MOUNTING INSTRUCTION
1.
ø8
ø8
Decke
36
30
Lichtes Höhenmaß
25 mm
= Rohrlänge
=
Schnittfläche anfasen!
chamfer cut edge!
2.
Decke
x1
x1
x1
x1
x4
x4
x2
for axle art-no. 9041/9042/9089,
(maximum installation height: 1825mm/2625mm/3020mm)
inside height
25 mm
length of the axle
inside height
25 mm
length of the axle
18.01.99
Ersatz
replacement

M/A 400 610 0000 S.2
Achtung!
Funktionsrohr und
Arretierungsring (a)
müssen trocken
eingebaut werden.
Attention !
Axle and positioning
ring have to be installed
in a dry condition.
Durch Verschieben
des Arretierungsringes (a)
auf dem Funktionsrohr
können die Tablare in
der Höhe verstellt
werden.
By moving the positioning
ring (a), the shelves can be
adjusted in height.
Der Arretierungsring (a)
fixiert die Position
der Klemmbuchse (b).
Diese tragen das
Funktionselement (c).
The positioning ring (a),
determines the position
of the clamping bush (b).
They support the functional
element (c).
c
c
c
b
bb
a
aa
oben
top
18.01.99

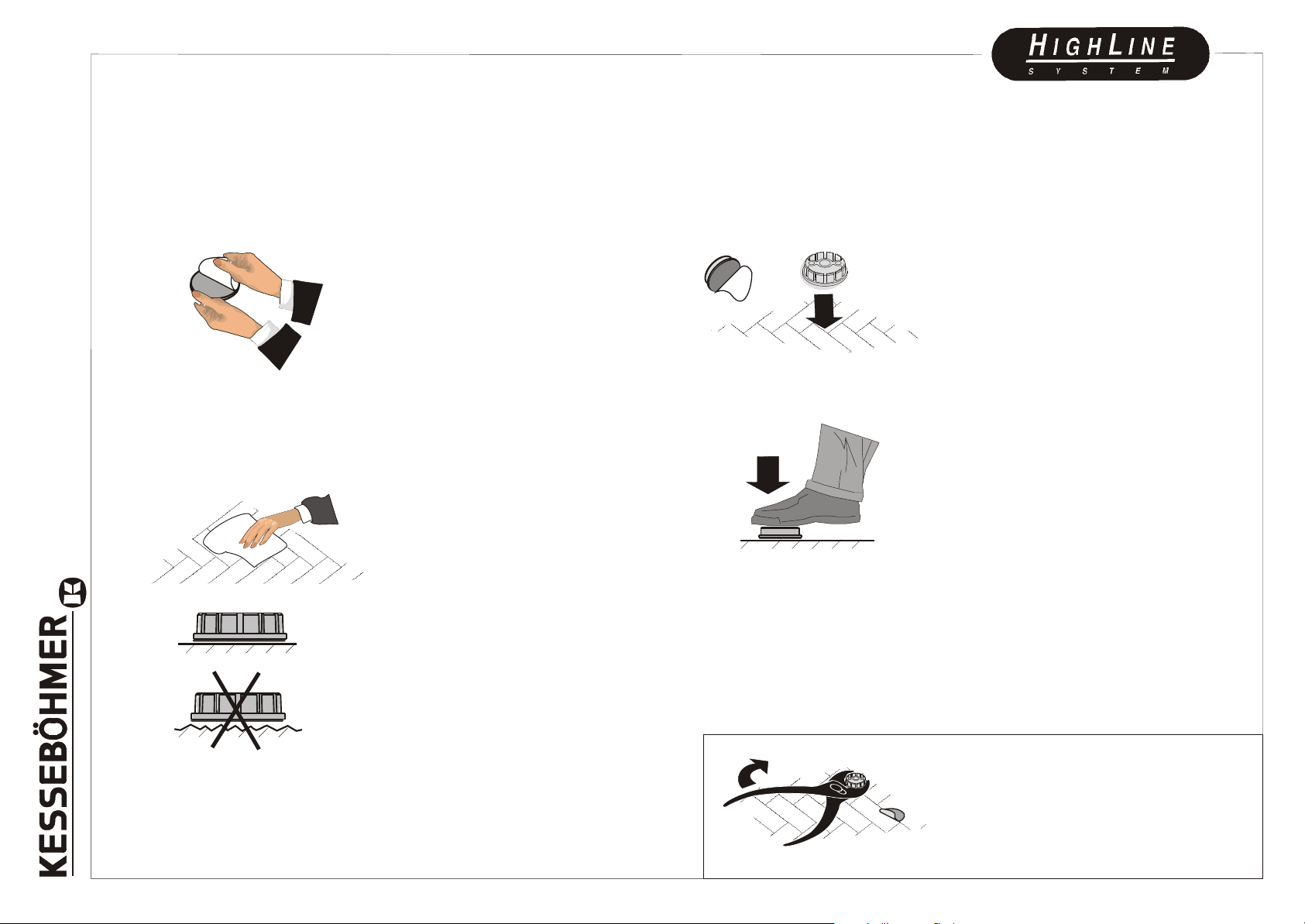

1. Schutzfolie einseitig abziehen.
Klebepad auf gereinigtes Boden-
lager aufkleben.
Take off the lamination sheet at
one side.
Glue the pad on the bearing which
has been cleaned before.
4.HighLine -Säule montieren
Mount the HighLine axle
2. Klebeposition festlegen.
Den glatten, festen Boden
staub-und fettfrei reinigen.
(Geeignet sind: Fliesen,
geschliffener Naturboden,
Parkett, Laminat, Arbeitsplatte.)
Fix the glue position.Clean the
smooth solid floor so that it is free
of dust and free of fat. (Suitable:
floor tile, ground natural floor,
parquet, laminate, counter- top)
3. Schutzfolie von der Unterseite
des Bodenlagers abziehen und die
Klebefläche fest auf den gereinigten
Untergrund andrücken.
Stellen Sie sich ca. 30 Sekunden
auf das Bodenlager, um einen
ausreichenden Anpreßdruck zu
erreichen.
Take off the lamination sheet of the
bottom side of the bearing and press
the glue side on the cleaned floor.
Please stand about 30 seconds on
the bearing to achieve a sufficient
pressure.
Die Endklebekraft wird nach
ca. 72 Stunden erreicht.
The final adhesive force is obtained
after about 72 hours.
Montage darf nur durch fachkundige
Personen ausgeführt werden!
Mouting only by specialist persons!
INSTRUCTIONS FOR GLUEING OF THE BEARING
ANLEITUNG ZUM VERKLEBEN DES BODENLAGERS
MA 400 610 0000 S.3
30 sec.
a.
a.
b.
b. Demontage des Bodenlagers
Dimounting of the bearing
