KEUCO Plan 33096 1000 Series User manual

DE
EN
ES
FR
IT
Gebrauchsanleitung
Instruction for use
Manual de instrucciones de uso
Instructions d'utilisation
Istruzioni per l'uso
NL
CS
PL
RU
Gebruiksaanwijzing
Návod k použití
Instrukcja użycia
Инструкция по применению
Plan
312156_001/09.2022
33096 XX1000 XX = 11, 14, 18, 29, 30, 97

2
DE
EN
ES
Einbaumaße
Mounting dimensions
Dimensiones de montaje
FR
IT
NL
Cotes de montage
Ingombro
Montageafmetingen
CS
PL
RU
Montážní rozměry
Wymiary montażowe
Монтажные размеры
max.180
460
850
105 100-650
max.180
33096 XX1000

3
Wichtige Informationen, bitte unbedingt lesen! DE
Verwendungszweck
Lichtspiegel mit dimmbarer Beleuchtung für den Einsatz
in Feuchträumen wie Badezimmer und WC.
Produkt ausschließlich zur Montage in Innenräumen
geeignet!
Achtung! Installation nur in frostfreien Räumen.
Konformitätserklärung! Dieses Produkt erfüllt die
Anforderungen der geltenden EU-Richtlinien. Die Kon-
formitätserklärung für dieses Produkt kann unter der
folgenden Adresse angefordert werden:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Technische Daten
– Spannungsversorgung: 220-240V AC 50/60Hz
– Max. Leistungsaufnahme:
Prod.-Nr.: Breite Gewicht Licht
33096 XX1000: 460 mm 9,9 kg 25 W
– Schutzart: IP20
– Umgebungsbedingungen
Temperatur: 5° – 40° C
– Lichtfarbe 3000 Kelvin
Einbaumaße, siehe Seite 2.
Installation, siehe ab Bild 2 auf Seite 17.
Anschluss, siehe Bild 3 auf Seite 17.
L
N
EUDXQ
EODX
JUQJHOE
Bedienung
Das Gerät kann auf zwei Arten betrieben werden, siehe
Bild 3 auf Seite 17.
Betriebsart I (Werkseinstellung):
Beleuchtung Ein/Aus an der Taste des Gerätes
(automatisch Aus nach Spannungswiederkehr).
Betriebsart II:
Beleuchtung Ein/Aus am externen Lichtschalter
(automatisch Ein nach Spannungswiederkehr).
Umschalten der Betriebsart, siehe Tabelle unter Bedienung:
Diese Anleitung ist für den Installateur zur Montage sowie
für den Nutzer zur Bedienung und Wartung des Produk-
tes. Bitte nach der Installation an den Nutzer zur Verwah-
rung weitergeben.

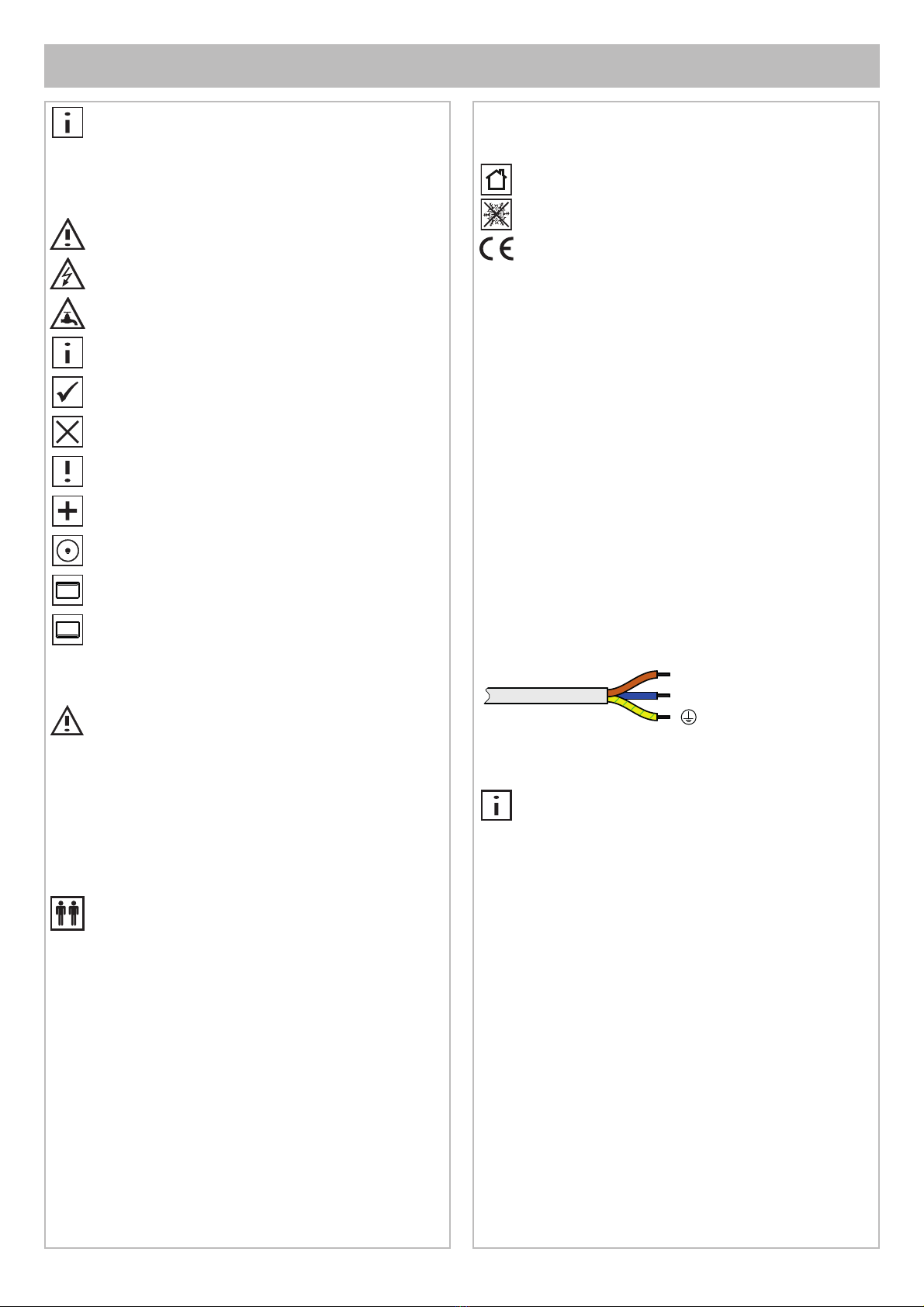

Symbole und Bedeutung
Achtung! Warnung vor Personen- oder Sachschaden.
Achtung! Warnung vor Stromschlag.
Achtung! Warnung vor Wasserschaden.
Hinweis, Tipp oder Verweis
Korrekte Montage/Funktionsprüfung
Falsche Montage
Montagedetail beachten
Optional/Zubehör
Schalter Ein/Aus
Front- und Wand-Beleuchtung
Waschtisch-Beleuchtung
Sicherheitsinformationen
– Die Elektroinstallation muss von einem Elektro-Fa-
chinstallateur gemäß IEC 60364-7-701/VDE 0100
Teil 701 vorgenommen werden! Nationale sowie örtli-
che Vorschriften müssen berücksichtigt werden!
– Bei Beschädigung des Gerätes oder des Span-
nungsversorgungskabels das Gerät nicht in Betrieb
nehmen, sondern vom Hersteller, dessen Kunden-
dienst oder einer gleichermaßen qualifizierten Person
ersetzen lassen.
– Es muss sichergestellt sein, dass die Wand das Ge-
wicht des Spiegels tragen kann.
Zur Vermeidung von Personen- und Sachschäden
muss die Montage von zwei Personen durchgeführt
werden.

4
DE Wichtige Informationen, bitte unbedingt lesen!
These instructions are designed for the installation engi-
neer to assemble the product and for the user to operate
and maintain it. After installation, please pass them on to
the user for safekeeping.
Symbols and their meaning
Caution! Warning of personal injury or material damage
Caution! Warning of electric shock.
Caution! Warning of water damage.
Note, tip or reference
Correct assembly/functional test
Incorrect assembly
Observe assembly details
Optional/accessories
On/offswitch
Front and wall lighting
Washbasin lighting
Safety Information
– The electrical installations must be undertaken by a
specialist electrical installer in compliance with IEC
60364-7-701/VDE 0100 Part 701! National and local
regulations must be taken into consideration!
– Do not start the appliance if it or the power supply ca-
ble is damaged, but have it replaced by the manufac-
turer, its customer service or by an equally qualified
person.
– It must be ensured that the wall can support the
weight of the mirror.
To prevent personal injury or material damage the as-
sembly must be carried out by two persons.
EN Important information, please make sure to read!
Bedienung
Taste Funktion
Licht Ein/Aus
• Taste antippen schaltet den Spiegel mit den ausge-
wählten Einstellungen ein. Die weiße Leuchtdiode
erlischt.
• Erneutes Antippen schaltet den Spiegel aus. Die
weiße Leuchtdiode leuchtet.
Umschalten der Betriebsart
• Spiegel ausschalten.
• Taste für 15 Sekunden drücken und halten.
- Das Licht geht wieder an wenn die Betriebsart
umgeschaltet wurde.
Zum erneuten Aktivieren der Betriebsart I den be-
schriebenen Vorgang wiederholen.
• Die weiße Leuchtdiode kann deaktiviert werden.
– Spiegel einschalten
– Taste für 10 Sekunden drücken und halten.
- Die Beleuchtung geht aus.
- Ein kurzer Lichtimpuls zeigt an, dass die weiße
Leuchtdiode deaktiviert wurde.
Zum Wiedereinschalten der weißen Leuchtdiode den
beschriebenen Vorgang wiederholen.
Front- und Wand-Beleuchtung
• Taste bei eingeschaltetem Spiegel antippen schal-
tet die Front- und Wand-Beleuchtung ein.
• Erneutes Antippen schaltet das Licht aus.
Waschtisch-Beleuchtung
• Taste bei eingeschaltetem Spiegel antippen schal-
tet die Waschtisch-Beleuchtung ein.
• Erneutes Antippen schaltet das Licht aus.
Wenn beide Beleuchtungen ausgeschaltet werden
schaltet sich der Spiegel aus.
Front-, Wand- und Waschtisch-Beleuchtung
dimmen
• Taste bei eingeschaltetem Spiegel drücken und
halten bis der gewünschte Helligkeitswert oder der
Endwert erreicht ist.
Die Einstellung wird gespeichert und beim nächsten
Einschalten wieder eingestellt (nur bei Betriebsart I.
Ersatzteile mit Bestellnummern, siehe Seite 19.
Das Leuchtmittel darf nur vom Hersteller, dessen
Kundendienst oder einer gleichermaßen qualifizierten
Person ersetzt werden.
Hinweise zur Gewährleistung und Pflege sind dem bei-
liegendem Pflege- und Garantiepass zu entnehmen.
Entsorgungshinweis! Geräte mit dieser
Kennzeichnung dürfen nicht über den Hausmüll
entsorgt werden, sondern müssen bei einer dafür
vorgesehenen Sammelstelle abgegeben werden!

5
Intended use
As a light mirror with dimmable lighting for use in wet
rooms such as bathrooms and toilets.
The product is suitable only for mounting indoors!
Caution! Only install in frost-free rooms.
Declaration of conformity! This product complies with
the requirements of the valid EU Guidelines. The dec-
laration of conformity for this product can be requested
from the following address:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Technical data
– Power supply: 220-240V AC 50/60Hz
– max. Power consumption:
Prod. no.: Width
Weight Light
33096 XX1000: 460 mm 9.9 kg 25 W
– Protection rating: IP20
– Ambient conditions
Temperature: 5°– 40° C
– Light colour 3000 Kelvin
Mounting dimensions, see page 2.
Installation, see figure 2 onwards on page 17.
Connection, refer to figure 3 on page 17.
L
N
EURZQ
EOXH
JUHHQ\HOORZ
Operation
The device can be operated in two modes, refer to
figure 3 on page 17
.
Operating mode I (factory setting):
Lighting On/Offat the device button (Offautomatically
after power returns).
Operating mode II:
Lighting On/Offat the external light switch (Off
automatically after power returns).
Switching the operating mode, see table under Operation:
Operation
Button Function
Light on/off
• Pressing the button switches the mirror on with the
selected settings. The white LED goes off.
• Pressing the button again switches the mirror off.
The white LED lights up.
To change operating mode
• Switch offthe reflector.
• Press the button and hold it down for 15 seconds.
- The light comes on again when the operating
mode has been switched.
Repeat the procedure described to re-enable operat-
ing mode I.
• The white LED can be deactivated.
– Switch on the mirror.
– Press and hold the button for 10 seconds.
- The lighting goes off.
- A short light impulse indicates that the white
LED was deactivated.
To switch the white LED back on, repeat the de-
scribed procedure.
Front and wall lighting
• The front and wall lighting is switched on by press-
ing the button when mirror is switched on.
• Pressing the button again switches the light off.
Washbasin lighting
• The washbasin lighting is switched on by pressing
the button when mirror is switched on.
• Pressing the button again switches the light off.
When both lightings are switched off, the mirror also
switches off.
Dimming the front, wall and washbasin lighting
• Press the button when the mirror is switched on
and hold until the desired brightness or the end
value has been reached.
The setting is stored and reproduced when switched
on again (only for operating mode I.
Replacement parts with order numbers, see pages 19.
The light sources may only be replaced by the
manufacturer, its customer service or by an equally
qualified person.
For information about warranty and maintenance, see
the enclosed Maintenance and Warranty Passport.
Disposal information! Equipment with this labelling
must not be disposed of in household refuse, but must
be disposed of at a collection centre intended for this
purpose.
Important information, please make sure to read! EN

6
ES ¡Información importante de lectura obligatoria!
Finalidad de uso
Espejo con luz atenuable para la aplicación en espacios
húmedos tales como baños y WC.
¡Producto exclusivamente para el montaje en interiores!
¡Atención! Instalación exclusivamente en espacios sin
hielo.
¡Declaración de conformidad! Este producto cumple
los requisitos de las Directivas UE vigentes. La decla-
ración de conformidad para este producto se puede
solicitar en la siguiente dirección:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Datos técnicos
– Alimentación eléctrica: 220-240V AC 50/60Hz
– Máx. Absorción de potencia:
Nº prod.: Anchura Peso Luz
33096 XX1000: 460 mm 9,9 kg 25 W
– Tipo de protección: IP20
– Condiciones del entorno
Temperatura: 5° – 40° C
– Color de luz 3000 Kelvin
Medidas de montaje, véase página 2.
Instalación, véase imagen 2 en la página 17.
Operación
, véase imagen 3 en la página 17.
L
N
PDUUyQ
D]XO
YHUGHDPDULOOR
Operación
El equipo se puede utilizar de dos modos diferentes,
véase imagen 3 en la página 17 .
Modo de funcionamiento I (ajuste de fábrica):
Iluminación On/Offen la tecla del equipo (desconectado
automáticamente después del retorno de la tensión)
Modo de funcionamiento II:
Iluminación On/Offen el interruptor de luz externo
(conectado automáticamente después del retorno de la
tensión)
Conmutación del modo de funcionamiento, véase tabla en
Operación:
Este manual está destinado al instalador para el montaje,
así al usuario para el manejo y mantenimiento del pro-
ducto. Por favor, después de la instalación este manual
se debe entregar al usuario para que lo conserve.
Símbolos y significado
¡Atención! Advertencia de daños personales o
materiales.
¡Atención! Advertencia de descarga eléctrica.
¡Atención! Advertencia de daños a causa del agua.
Indicación, consejo o referencia
Montaje correcto/Comprobación de funcionamiento
Montaje erróneo
Observar el detalle de montaje
Opcional/Accesorios
Interruptor On/Off
Iluminación frontal y de pared
Iluminación del lavabo
Informaciones de seguridad
– ¡La instalación eléctrica debe ser llevada a cabo por
un instalador técnico electricista conforme a IEC
60364-7-701/VDE 0100 Parte 701! ¡Se tienen que
considerar las normas nacionales y locales!
– En caso de deterioro del aparato o del cable de ali-
mentación de tensión, no poner en servicio el equipo,
sino que debe ser sustituido por el fabricante, su
servicio técnico o una persona cualificada del mismo
modo.
– Tiene que estar asegurado, que la pared puede so-
portar el peso del espejo.
Para evitar daños personales y materiales el montaje
tiene que ser llevado a cabo con dos personas.

7
Operación
Tecla Función
Luz On/Off
• La pulsación de la tecla conecta el espejo con los
ajustes seleccionados. El diodo luminoso blanco se
apaga.
• Una nueva pulsación desconecta el espejo. El
diodo luminoso blanco se ilumina.
Conmutación del modo de funcionamiento
• Desconectar espejo.
• Pulse y mantenga pulsada la tecla durante 15
segundos.
- La luz se enciende de nuevo cuando se ha
cambiado el modo de funcionamiento.
Para activar de nuevo el modo de funcionamiento I,
repita el proceso descrito.
• Se puede desactivar el diodo luminoso blanco.
– Conectar el espejo
– Pulse y mantenga pulsada la tecla durante 10
segundos.
- La iluminación se apaga.
- Un breve impulso luminoso indica que el diodo
luminoso blanco ha sido desactivado.
Para una nueva conexión del diodo luminoso blanco,
repita el proceso descrito.
Iluminación frontal y de pared
• La pulsación de la tecla con el espejo conectado
conecta la iluminación frontal y de pared.
• Una nueva pulsación desconecta la luz.
Iluminación del lavabo
• La pulsación de la tecla con el espejo conectado
conecta la iluminación del lavabo.
• Una nueva pulsación desconecta la luz.
Cuando se desconectan ambas iluminaciones, el
espejo se desconecta.
Atenuar la iluminación frontal, de pared y del
lavabo
• Pulse la tecla con el espejo conectado y manténga-
la pulsada hasta que se haya alcanzado el valor de
luminosidad deseado o el valor final.
El ajuste se guarda y se ajusta en la próxima
conexión (sólo con el modo de funcionamiento I.
Piezas de recambio con números de pedido, véase
página 19.
El medio luminoso debe ser sustituido exclusivamente
por el fabricante, su servicio técnico o una persona
cualificada del mismo modo.
En el pasaporte de cuidado y garantía adjunto encon-
trará indicaciones sobre la garantía y el cuidado.
¡Indicación de eliminación! ¡Los aparatos con esta
identificación no deben eliminarse junto con la basura
doméstica, sino que tienen que entregarse en un punto
de recogida previsto para tal efecto!
ES ¡Informaciones importantes, por favor, léalas
necesariamente! FR Informations importantes, à lire impérativement !
Ces instructions sont destinées à l'installateur, pour effec-
tuer le montage, et à l'utilisateur, pour utiliser le produit et
procéder à sa maintenance. Après l'installation, veuillez re-
mettre ces instructions à l'utilisateur pour qu'il les conserve.
Symboles et leur signification
Attention ! Mise en garde contre les dégâts de
personnes et les dégâts matériels.
Attention ! Mise en garde contre les chocs électriques.
Attention ! Mise en garde contre les endommagements
par l'eau.
Remarque, conseil ou renvoi
Montage correct/contrôle fonctionnel
Montage incorrect
Respecter le détail de montage
Option/accessoires
Interrupteur Marche/Arrêt
Éclairage frontal et mural
Éclairage de la vasque
Informations en matière de sécurité
– L'installation électrique doit être effectuée par un
installateur spécialisé en électricité, conformément
à l’IEC 60364-7-701/VDE 0100 partie 701 ! Les
prescriptions nationales et les prescriptions locales
doivent être prises en compte !
– En cas d'endommagement de l'appareil ou du câble
d'alimentation en tension, ne pas mettre l'appareil
en service mais le faire remplacer par le fabricant,
son service clients ou une personne ayant la même
qualification.
– Il convient de s'assurer que le mur peut supporter le
poids du miroir.
Pour éviter les les dégâts de personnes et les dégâts
matériels, le montage doit être effectué par deux per-
sonnes.

8
FR Informations importantes, à lire impérativement !
Domaine d'utilisation
Miroir lumineux avec éclairage à intensité variable, des-
tiné à être utilisé dans les pièces humides telles que les
salles de bains et les WC.
Le produit ne convient que pour un montage à
l'intérieur !
Attention ! Installation uniquement dans des pièces à
l'abri du gel.
Déclaration de conformité ! Ce produit satisfait aux
exigences des directives UE en vigueur. La déclaration
de conformité relative à ce produit peut être demandée
à l'adresse suivante :
KEUCO GmbH & Co. KG, Oesestraße 36, D-58675 Hemer.
Caractéristiques techniques
– Alimentation en tension : 220-240V AC 50/60Hz
– Max. Puissance absorbée :
Réf. produit : Largeur
Poids Lampe
33096 XX1000 : 460 mm 9,9 kg 25 W
– Indice de protection : IP20
– Conditions ambiantes
Température : 5° – 40° C
– Couleur de la lumière 3 000 Kelvin
Côtes d'encombrement, voir page 2.
Installation, voir à partir de la figure 2, à la page 17.
Opération, voir figure 3 à la page 17.
L
N
EUXQ
EOHX
YHUWMDXQH
Utilisation
L'appareil peut être utilisé de deux façons, voir figure 3
à la page 17
.
Mode de fonctionnement I (réglage d'usine) :
Marche/arrêt éclairage sur la touche de l'appareil (arrêt
automatique après rétablissement de la tension).
Mode de fonctionnement II :
Marche/arrêt éclairage sur l'interrupteur d'éclairage
externe (mise en marche automatique après
rétablissement de la tension).
Changement de mode de fonctionnement, voir tableau au
paragraphe Utilisation :
Utilisation
Touche Fonction
Lumière Marche/Arrêt
• Un appui sur la touche permet de mettre le miroir en
marche, dans les réglages sélectionnés. La diode
électroluminescente blanche s'éteint.
• Un nouvel appui arrête le miroir. La diode électrolu-
minescente blanche s'éclaire.
Changement de mode de fonctionnement
• Éteindre le miroir.
• Appuyer sur la touche et maintenir l'appui pendant
15 secondes.
- La lumière se rallume lorsque le mode de fonction-
nement a été changé .
Pour réactiver le mode de fonctionnement I, refaire le
processus décrit.
• La diode électroluminescente blanche peut être désac-
tivée.
– Mise en marche du miroir
– Appuyer sur la touche et maintenir l'appui pendant
10 secondes.
- L'éclairage s'éteint.
- Une brève impulsion de lumière indique que la diode
électroluminescente blanche a été désactivée.
Pour réactiver la diode électroluminescente blanche,
refaire le processus décrit.
Éclairage frontal et mural
• Le fait d'appuyer sur la touche, le miroir étant en
marche, a pour effet de mettre en marche l'éclairage
frontal et mural.
• Un nouvel appui arrête la lumière.
Éclairage de la vasque
• Le fait d'appuyer sur la touche, le miroir étant en
marche, a pour effet de mettre en marche l'éclairage
de la vasque.
• Un nouvel appui arrête la lumière.
Lorsque les deux éclairages sont arrêtés, le miroir
s'arrête.
Variation de l'éclairage frontal, mural et de la vasque
• Appuyer sur la touche, le miroir étant en marche, et
maintenir l'appui jusqu'à ce que la valeur de luminosité
souhaitée ou la valeur finale soit atteinte.
Le réglage est enregistré et il sera le même lors de la
prochaine mise en marche (seulement pour le mode de
fonctionnement I.
Pièces de rechange avec numéros de commande, voir
pages 19.
La lampe ne doit être remplacée que par le fabricant,
son service clients ou une personne ayant la même
qualification.
Les consignes relatives à la garantie et à l'entretien
figurent sur la carte d'entretien et de garantie jointe.
Consigne de destruction ! Les appareils portant cette
identification ne doivent pas être déposés dans les
ordures ménagères mais remis à un point de collecte
prévu à ces fins !

9
Scopo d’uso
Specchio con illuminazione dimmerabile per l’impiego in
ambienti umidi come bagno e WC.
Prodotto adatto esclusivamente per il montaggio in
ambienti interni!
Attenzione! Installazione solo in ambienti in assenza di
gelo.
Dichiarazione di conformità Il prodotto soddisfa i
requisiti delle direttive UE in vigore. La dichiarazione di
conformità per questo prodotto può essere richiesta al
seguente indirizzo:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Dati tecnici
– Tensione di alimentazione: 220-240V CA 50/60Hz
– Potenza assorbita max.:
N. prod.: Larghezza Peso Luce
33096 XX1000: 460 mm 9,9 kg 25 W
– Grado di protezione: IP20
– Condizioni ambientali
Temperatura: 5° – 40°C
– Colore della luce 3000 kelvin
Dimensioni di montaggio, vedi pagine 2.
Installazione, vedi dalla figura 2 a pagina 17.
Collegamento, vedi figura 3 a pagina 17.
L
N
PDUURQH
EOX
YHUGHJLDOOR
Operazione
L’apparecchio può essere fatto funzionare in due
modalità, vedi figura 3 a pagina 17 .
Modalità operativa I (impostazione di fabbrica):
illuminazione on/offsul tasto dell’apparecchio
(automaticamente offdopo ritorno di tensione).
Modalità operativa II:
illuminazione on/offsull’interruttore della luce esterno
(automaticamente on dopo ritorno di tensione).
Per il passaggio da una modalità operativa all’altra, si veda la
tabella sotto Operazione:
Il presente manuale è indirizzato agli installatori per il
montaggio nonché agli utilizzatori per l’uso e la manu-
tenzione del prodotto. Consegnarlo all’utilizzatore dopo
l’installazione affinché lo custodisca.
Simboli e significato
Attenzione! Pericolo di lesioni o danni materiali.
Attenzione! Pericolo di folgorazione.
Attenzione! Pericolo di danni causati dall’acqua.
Avvertenza, consiglio o rimando
Montaggio corretto/verifica del funzionamento
Montaggio errato
Prestare attenzione al dettaglio di montaggio
Opzionale/accessorio
Interruttore on/off
Illuminazione frontale e della parete
Illuminazione per lavabo
Informazioni di sicurezza
– L’impianto elettrico può essere installato solo da un
tecnico specializzato conformemente a IEC 60364-7-
701/VDE 0100 Parte 701! Vanno osservate le norme
nazionali e locali!
– In caso di danneggiamento all’apparecchio o al cavo
di alimentazione elettrica, non mettere l’apparecchio
fuori servizio ma farlo sostituire dal costruttore, dal
relativo servizio di assistenza alla clientela o da per-
sonale parimenti qualificato.
– Deve essere garantito che la parete possa supportare
il peso dello specchio.
Al fine di evitare lesioni e danni materiali il montaggio
deve essere eseguito da due persone.
Informazioni importanti! Assicurarsi di leggerle! IT

10
IT Informazioni importanti! Assicurarsi di leggerle!
Operazione
Tasto Funzione
Luce on/off
• Premendo il tasto si accende lo specchio con le
impostazioni selezionate. Il diodo luminoso bianco
si spegne.
• Premendo nuovamente lo specchio si spegne. Il
diodo luminoso bianco si accende.
Cambio di modalità operativa
• Disinserire lo specchio.
• Tenere premuto il tasto per 15 secondi.
- La spia si riaccende quando la modalità di fun-
zionamento è stata commutata.
Per la riattivazione della modalità operativa I ripetere
la procedura descritta.
• Il diodo luminoso bianco può essere disattivato.
– Accensione dello specchio
– Tenere premuto il tasto per 10 secondi.
- L’illuminazione si spegne.
- Un breve impulso luminoso indica che il diodo
luminoso bianco è stato disattivato.
Per la riaccensione del diodo luminoso bianco
ripetere la procedura descritta.
Illuminazione frontale e della parete
• Premendo il tasto con specchio acceso si accende
l’illuminazione frontale e della parete.
• Premendo nuovamente la luce si spegne.
Illuminazione per lavabo
• Premendo il tasto con specchio acceso si accende
l’illuminazione per lavabo.
• Premendo nuovamente la luce si spegne.
Se entrambe le illuminazioni vengono spente, lo
specchio si spegne.
Dimmerazione dell’illuminazione frontale, della
parete e del lavabo
• Tenere premuto il tasto con specchio acceso finché
non viene raggiunto il valore di luminosità desidera-
to o il valore finale.
L’impostazione viene salvata e regolata di nuovo all’ac-
censione successiva (solo con
modalità operativa I .
Ricambi con numero d’ordine, vedi pagine 19.
La lampadina può essere sostituita solo dal costruttore,
dal relativo servizio di assistenza alla clientela o da
personale parimenti qualificato.
Indicazioni relative alla garanzia e al trattamento vanno
desunte dalla relativa scheda.
Istruzioni per lo smaltimento Gli apparecchi che
recano questo contrassegno non devono essere
smaltiti assieme ai rifiuti domestici, ma devono essere
conferiti a un centro di raccolta a tal fine previsto.
Deze handleiding is zowel voor de installatiemonteur , als
voor de gebruiker voor de bediening en het onderhoud
van het product bedoeld. Geef de handleiding na de
installatie aan de gebruiker om te bewaren.
Symbolen en betekenis
Opgepast! Waarschuwing voor lichamelijke en
materiële schade.
Opgepast! Waarschuwing voor elektrische schokken.
Opgepast! Waarschuwing voor waterschade.
Aanwijzing, tip of verwijzing
Controle van correcte montage/werking
Verkeerde montage
Montagedetail respecteren
Optioneel/accessoire
Schakelaar aan/uit
Voor- en wandverlichting
Wastafelverlichting
Veiligheidsinformatie
– De elektrische installatie moet worden uitgevoerd
door een vakbekwaam elektricien conform IEC
60364-7-701/VD 0100 deel 701! Nationale en ook
lokale voorschriften moeten worden gerespecteerd!
– Bij beschadiging van het toestel of aan de stroomka-
bels het toestel niet in gebruik nemen, maar door de
fabrikant, zijn klantenservice of een een persoon die
in gelijke mate gekwalificeerd is, laten vervangen.
– Er moet worden gecontroleerd of de wand het ge-
wicht van de spiegel kan dragen.
Om schade aan personen of zaken te vermijden moet
de montage door twee personen worden uitgevoerd.
NL Belangrijke informatie, a.u.b. goed lezen!

11
Beoogd gebruik
Lichtspiegel met dimbare verlichting voor gebruik in
vochtige ruimten, zoals badkamer of WC.
Het product is uitsluitend voor montage in
binnenruimten geschikt!
Opgepast! Installatie alleen in vorstvrije ruimten.
Conformiteitsverklaring! Dit product voldoet aan de
eisen van de geldende EU-richtlijnen. De conformiteits-
verklaring van dit product kan op het volgende adres
worden aangevraagd:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Technische gegevens
– Stroomverzorging: 220-240V AC 50/60Hz
– Max. Verbruik:
Productnr.: Breedte
Gewicht Licht
33096 XX1000: 460 mm 9,9 kg 25 W
– Beschermklasse: IP20
– Omgevingsvoorwaarden
Temperatuur: 5° – 40 °C
– Lichtkleur 3000 Kelvin
Inbouwafmetingen, zie pagina 2.
Installatie, zie vanaf afbeelding 2 op pagina 17.
Aansluiting, zie afbeelding 3 op pagina 17.
L
N
EUXLQ
EODXZ
JURHQJHHO
Operatie
Het toestel kan op twee wijzen worden gebruikt, zie
afbeelding 3 op pagina 17
.
Werkingsmodus I (fabrieksinstelling):
Verlichting Aan/Uit aan de knop van het toestel
(automatisch Uit na terugkeren van de spanning).
Werkingsmodus II:
Verlichting Aan/Uit aan de externe lichtschakelaar
(automatisch Aan na terugkeren van de spanning).
Omschakelen van de werkingsmodus, zie tabel onder
Operatie:
Operatie
Knop Functie
Licht aan/uit
• De knop aanraken, schakelt de spiegel in met de
gewenste instellingen. De witte lichtdiode licht op.
• Opnieuw aanraken schakelt de spiegel uit. De witte
lichtdiode licht op.
Omschakelen van de werkingsmodus
• Spiegel uitschakelen.
• Toets gedurende 15 seconden ingedrukt houden.
- Het lampje gaat weer branden wanneer de
bedrijfsmodus is omgeschakeld.
De beschreven procedure opnieuw herhalen om de
werkingsmodus I opnieuw te activeren.
• De witte lichtdiode kan gedeactiveerd worden.
– Spiegel inschakelen
– Knop gedurende 10 seconden ingedrukt houden.
- De verlichting gaat uit.
- Een korte lichtpuls geeft aan dat de witte licht-
diode gedeactiveerd werd.
Om de witte lichtdiode opnieuw in te schakelen het
beschreven proces herhalen.
Voor- en wandverlichting
• Het aanraken van de knop bij een ingeschakelde
spiegel schakelt de voor- en wandverlichting aan.
• Opnieuw aanraken schakelt het licht uit.
Wastafelverlichting
• Het aanraken van de knop bij een ingeschakelde
spiegel schakelt de wastafelverlichting aan.
• Opnieuw aanraken schakelt het licht uit.
Wanneer beide verlichtingen uitgeschakeld worden,
schakelt de spiegel uit.
Voor-, wand- en wastafelverlichting dimmen
• De knop bij ingeschakelde spiegel ingedrukt hou-
den tot de gewenste helderheid of de eindwaarde
wordt bereikt.
De instelling wordt opgeslagen en de bij de
volgende inschakeling opnieuw ingesteld (Alleen bij
werkingsmodus I.
Wisselstukken met bestelnummers, zie pagina 19.
De verlichting mag alleen door de fabrikant, zijn
klantenservice of een persoon met een gelijkwaardige
kwalificatie worden vervangen.
Aanwijzingen over de garantie en het onderhoud kun-
nen op het bijgevoegde Onderhouds- en garantief-
blad worden bekeken.
Instructies voor afvalverwijdering! Toestellen met
deze markering mogen niet bij het gewoon huisvuil
geplaatst worden, maar moeten op de gepaste wijze
worden gerecycled!
Belangrijke informatie, a.u.b. goed lezen! NL

12
Účel použití
Zrcadlo s osv ě tlením se stmívatelným osvětlením pro
použití ve vlhkých prostorách, jako jsou koupelny a WC.
Výrobek je vhodný výhradněk montáži ve vnitřních
prostorách!
Pozor! Instalace v prostorách, které nepromrzají.
Prohlášení o shodě! Tento produkt splňuje požadavky
platných směrnic EU. Prohlášení o shoděpro tento
produkt si lze vyžádat na následující adrese:
KEUCO GmbH & Co. KG, Oesestraße 36,
58675 Hemer, Německo.
Technické údaje
– Napájení: 220-240V AC 50/60Hz
– Max. příkon:
Č. produktu: Šířka Hmotnost Světlo
33096 XX1000: 460 mm 9,9 kg 25 W
– Krytí: IP20
– Okolní podmínk:
Teplota: 5–40 °C
– Barva světla 3 000 kelvinů
Montážní rozměry viz strany 2.
Instalace viz obr. 2 na straně17.
Připojení, viz obrázek 3 na straně17.
L
N
KQČGi
PRGUi
]HOHQiåOXWi
Obsluha
Přístroj lze provozovat ve dvou režimech, viz obrázek 3
na straně17 .
Provozní režim I (tovární nastavení):
Osvětlení zap./vyp. na tlačítku přístroje (automatické
vypnutí po obnovení napětí).
Provozní režim II:
Osvětlení zap./vyp. na externím vypínači světla
(automatické zapnutí po obnovení napětí).
Přepnutí provozního režimu, viz tabulka níže v části Obsluha:
Tento návod slouží instalatérům při montáži a uživatelům
při obsluze a údržběproduktu. Po nainstalování ho pře-
dejte uživateli, aby si ho mohl uschovat.
Symboly a jejich význam
Pozor! Výstraha před zraněním a materiálními škodami.
Pozor! Výstraha před úrazem elektrickým proudem.
Pozor! Výstraha před poškozením vodou.
Upozornění, tip nebo odkaz
Správná montáž / kontrola funkčnosti
Nesprávná montáž
Při montáži dbejte na tento detail
Volitelná výbava / příslušenství
Vypínač
Osvětlení čelní strany a stěny
Osvětlení mycího pultu
Informace o bezpečnosti
– Elektrickou instalaci musí provést odborný elektrikář
kvalifikovaný podle IEC 60364-7-701/VDE 0100
části 701! Musí být dodrženy národní a místní před-
pisy!
–Vpřípaděpoškození přístroje nebo napájecího kabe-
lu neuvádějte přístroj do chodu, ale nechte jej vyměnit
výrobcem, jeho zákaznickým servisem nebo osobou
s rovnocennou kvalifikací.
– Je nutné zajistit, aby stěna unesla hmotnost zrcadlo-
vé skříně.
Aby se zabránilo zraněním a materiálním škodám, musí
montáž provádět dvěosoby.
CS Důležité informace, prosíme, bezpodmínečněsi je přečtěte!

13
CS
Důležité informace, prosíme, bezpodmínečněsi je
přečtěte!
Obsluha
Tlačít-
ko
Funkce
Světlo Zap./Vyp.
• Klepnutím na tlačítko zapnete zrcadlovou skříň
s vybraným nastavením. Bílá světelná dioda
zhasne.
• Opětovným klepnutím zrcadlovou skříňvypnete.
Bílá světelná dioda svítí.
Přepnutí provozního režimu
• Vypnout zrcadlo.
• Tlačítko stisknout a držet 15 vteřin.
- Po přepnutí provozního režimu se kontrolka
opět rozsvítí.
Pro opětovnou aktivaci provozního režimu I opakujte
popsaný postup.
• Bílá světelná dioda může být deaktivována.
– Zapnutí zrcadlové skříně
– Stiskněte a podržte tlačítko po dobu 10 sekund.
- Osvětlení zhasne.
- Krátký světelný impulz indikuje, že bílá světelná
dioda byla deaktivována.
Pro opětovné zapnutí bílé světelné diody opakujte
popsaný postup.
Osvětlení čelní strany a stěny
• Pokud je zrcadlová skříňzapnutá, osvětlení čelní
strany a stěny zapnete klepnutím na toto tlačítko.
• Opětovným klepnutím světlo vypnete.
Osvětlení mycího pultu
• Pokud je zrcadlová skříňzapnutá, osvětlení mycího
pultu zapnete klepnutím na toto tlačítko.
• Opětovným klepnutím světlo vypnete.
Jakmile se vypnou oběosvětlení, zrcadlová skříňse
vypne.
Stmívání osvětlení čelní strany, stěny a mycího
pultu
• Pokud je zrcadlová skříňzapnutá, stiskněte tlačítko
a podržte jej, dokud není dosaženo požadované
hodnoty jasu nebo konečné hodnoty.
Nastavení se uloží a při příštím zapnutí se samo
opět nastaví (jen u provozního režimu I.
Náhradní díly s objednacími čísly viz strany 19.
Svítidlo smí vyměňovat pouze výrobce, jeho zákaznický
servis nebo osoba se srovnatelnou kvalifikací.
Pokyny týkající se záruky a péče najdete v přiloženém
Návodu k údržběa záručním listu.
Pokyny týkající se likvidace! Zařízení s tímto
označením se nesmějí likvidovat s domovním
odpadem, ale musí se odevzdat na sběrné místo, které
je k tomu určeno!
Instrukcja przeznaczona jest dla instalatora, zapewnia-
jąc pomoc w zakresie montażu oraz dla użytkownika,
informując go o sposobie obsługi i konserwacji produk-
tu. Po instalacji należy przekazaćinstrukcjęużytkowni-
kowi, aby jąu siebie przechowywał.
Symbole i znaczenie
Uwaga! Ostrzeżenie przed szkodami osobowymi i
materialnymi.
Uwaga! Ostrzeżenie przed porażeniem prądem
elektrycznym.
Uwaga! Ostrzeżenie przed szkodami, spowodowanymi
przez wodę.
Informacja, dobra rada lub odsyłacz
Właściwy montaż/ kontrola funkcjonowania
Niewłaściwy montaż
Należy stosowaćsiędo danych, dotyczących montażu
Opcje / Osprzęt
Wyłącznik włączony / wyłączony
Oświetlenie frontu i ściany
Oświetlenie umywalki
Informacje dotyczące bezpieczeństwa
– Instalacjęelektrycznąwinien wykonaćfachowiec elek-
tryk zgodnie z IEC 60364-7-701/VDE 0100
część 701! Należy stosowaćsiędo przepisów prawa,
obowiązujących w całym kraju oraz w miejscu monta-
żu urządzenia!
– W przypadku uszkodzenia urządzenia lub kabla
zasilania prądem elektrycznym nie należy użytkować
urządzenia, lecz zlecićwymianęu producenta, w dzia-
le obsługi klienta lub przez wykwalifikowanąosobę.
– Należy upewnićsię, że ściana jest w stanie unieść
ciężar lustra.
W celu uniknięcia szkód osobowych i materialnych
montażpowinny wykonywaćdwie osoby.
PL Ważne informacje. Proszękoniecznie przeczytać!

14
Przeznaczenie
Lustro podświetlane możliwym do ściemnienia, do
zastosowania w pomieszczeniach wilgotnych, takich jak
łazienka lub toaleta.
Produkt przeznaczony jest wyłącznie do montażu
wewnątrz budynków!
Uwaga! Instalacja wyłącznie w pomieszczeniach, w
których temperatura nie spada poniżej zera.
Deklaracja zgodności Ten produkt spełnia wymogi obo-
wiązujących dyrektyw UE. Możliwe jest zażądanie dekla-
racji zgodności tego produktu pod poniższym adresem:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer
Dane techniczne
– Zasilanie energiąelektryczną: 220-240V AC 50/60Hz
– Maks. pobór mocy:
Nr produktu: Szerokość
Masa Światło
33096 XX1000: 460 mm 9,9 kg 25 W
– Stopieńochrony: IP20
– Warunki otoczenia
Temperatura: 5 – 40°C
– Barwa światła 3000 K
Wymiary zabudowy, patrz strona 2.
Instalacja, patrz rys. 2 na stronie 17 i dalsze.
Podłączenie, patrz rysunek 3 na stronie 17.
L
N
EUą]RZ\
= niebieski
]LHORQ\ĪyáW\
Obsługa
Możliwe jest użytkowanie urządzenia w dwóch trybach
pracy , patrz rysunek 3 na stronie 17 .
Tryb pracy I (ustawienie fabryczne):
Wyłączanie/włączanie oświetlenia za pomocąprzycisku
(automatyczne wyłączenie po powrocie napięcia).
Tryb pracy II:
Wyłączanie/włączanie oświetlenia za pomocą
zewnętrznego wyłącznika światła (automatyczne
włączenie po powrocie napięcia).
Przełączenie trybów pracy, patrz tabela w dziale Obsługa:
PL Ważne informacje. Proszękoniecznie przeczytać!
Obsługa
Przy-
cisk
Funkcja
Światło włącz/wyłącz
• Należy dotknąć przycisku, aby włączyćlustro we-
dług wybranych ustawień. Gaśnie biała dioda.
• Ponowne dotknięcie spowoduje wyłączenie lustra.
Świeci siębiała dioda.
Przełączenie trybów pracy
• Wyłączyćlustro.
• Przycisnąć przycisk i przytrzymaćprzez 15 sekund.
- Kontrolka zapala sięponownie po przełączeniu
trybu pracy.
W celu ponownego aktywowania trybu pracy I należy
powtórzyćopisany szereg czynności.
• Możliwe jest deaktywowanie białej diody.
– Należy włączyćlustro
– Przycisnąć przycisk i przytrzymaćprzez 10 sekund.
-Oświetlenie wyłącza się.
- Krótki impuls światła wskazuje na deaktywację
białej diody.
W celu ponownego włączenia białej diody należy
powtórzyćopisany szereg czynności.
Oświetlenie frontu i ściany
• Dotknięcie przycisku przy włączonym lustrze powoduje
włączenie oświetlenia frontowego i oświetlenia ściany.
• Ponowne dotknięcie spowoduje wyłączenie lustra.
Oświetlenie umywalki
• Dotknięcie przycisku przy włączonym lustrze powo-
duje włączenie oświetlenia umywalki.
• Ponowne dotknięcie spowoduje wyłączenie lustra.
Po wyłączeniu obu systemów oświetlenia lustro
wyłącza się.
Ściemnianie oświetlenia frontu, ściany i umywalki
• Należy przy włączonym lustrze wcisnąć przycisk i
przytrzymaćdo chwili osiągnięcia pożądanej jasno-
ści lub wartości końcowej.
Ustawienia zostanązapamiętane i aktywne przy kolejnym
włączeniu (tylko w przypadku sposobu podłączenia I.
Części zamienne z numerami zamówienia, patrz strona 19.
Do wymiany źródła światła uprawniony jest wyłącznie
producent, obsługa klienta lub osoba, wykazująca
równorzędne kwalifikacje.
Informacje dotyczące gwarancji dostępne sąw dołączo-
nej karcie pielęgnacyjno-gwarancyjnej.
Informacja o utylizacji! Urządzenia, oznaczone tym
znakiem nie powinny byćusuwane wraz z odpadem
domowym, lecz należy je przekazaćdo punktu zbioru
odpadów, przewidzianego do takich celów!

15
Целевое назначение
Зеркало сnoдcветкой яркостью освещения для исполь-
зования впомещениях сповышенной влажностью, таких
как ванные комнаты итуалеты.
Продукт подходит только для установки внутри
помещений!
Внимание! Установка продукта возможна только в
теплых помещениях.
Декларация соответствия Данный продукт отвечает
требованиям соответствующих директив ЕС.
Декларация соответствия для данного продукта может
быть получена по следующему адресу:
Компания KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Хемер
Технические характеристики
– Питание: 220-240Вперем. тока 50/60SГц
– Макс. потребляемая мощность:
Продукт №:Ширина
Вес
Мощность осве-
щения
33096 XX1000: 460 мм 9,9 кг 25 Вт
– Степень защиты: IP20
– Условия окружающей среды
Температура: 5° – 40° C
– Цветовая температура 3000 Кельвин
Габариты установки, см. на странице 2.
Установка, см. рисунок 2 на стр. 17.
Подключение, см. рис. 3 на стр. 17.
L
N
ɤɨɪɢɱɧɟɜɵɣ
ɫɢɧɢɣ
ɡɟɥɟɧɵɣɠɟɥɬɵɣ
Принцип работы
Данное устройство может быть использовано двумя
способами ,см. рис. 3 на стр. 17 .
Режим работы I (Заводские настройки):
Включение ивыключение освещения происходит
путем нажатия кнопки устройства (автоматическое
выключение при восстановлении напряжения).
Режим работы II:
Включение ивыключение освещения происходит
путем нажатия на внешний выключатель
(автоматическое включение при восстановлении
напряжения).
Для переключения Режим работы см. таблицу,
приведенную под
Принцип работы :
Данная инструкция сборки установки составлена для
пользователя для облегчения обслуживания иупро-
щения эксплуатации. Пожалуйста, после установки
сохраните данную инструкцию.
Символы иих значение
Внимание! Опасность получения травм или
повреждений.
Внимание! Опасность поражения электрическим
током.
Внимание! Опасность получения повреждений от
воды.
Совет, подсказка или ссылка
Правильная сборка/функционирование
Неправильная сборка
Используйте монтажные детали
Дополнительные комплектующие
Открыть / закрыть
Переднее / настенное освещение
Освещение для раковины
Информация по технике безопасности
– Монтаж электрооборудования должен
осуществляться квалифицированным электриком-
монтажником всоответствии сIEC 60364-7-701 / VDE
0100, часть 701. Во время установки должны быть
соблюдены все национальные иместные нормы и
правила.
– Ремонт неисправного устройства или кабеля
питания осуществляется специалистами
сервисного центра производителя или аналогичным
квалифицированным специалистом.
– Необходимо убедиться втом, что стена сможет
выдержать вес зеркала.
Во избежание получения травм или повреждений
установка продукта должна осуществляться двумя
специалистами.W
Пожалуйста, внимательно ознакомьтесь сданной инструкцией. RU

16
RU
Пожалуйста, внимательно ознакомьтесь с
данной инструкцией.
Принцип работы
Кноп-
ка
Функция
Свет вкл./выкл.
• Нажатие кнопки включает зеркало свыбранными
параметрами. Выключение светодиодной лампочки
белого цвета.
• Повторное нажатие выключает зеркало. Включение
светодиодной лампочки белого цвета.
Переключение pежим работы
• Выключите зеркало.
• Нажмите на кнопку иудерживайте ее втаком
положении втечение 15 секунд.
- После переключения режима работы индика-
тор снова загорается.
Для того, чтобы вернуться кpежим работы I, сле-
дует повторить вышеописанные действия.
• Светодиодная лампочка белого цвета может быть
выключена.
– Включение зеркала
– Нажатие иудерживание кнопки втечение 10 секунд.
- Выключение освещения.
- Короткая вспышка света указывает на то, что вы-
ключена светодиодная лампочка белого цвета.
Для поддержания светодиодной лампочки белого
цвета во включенном состоянии повторите описанную
выше процедуру.
Переднее / настенное освещение
• Для включения переднего / настенного освещения
нажмите данную кнопку.
• Повторное нажатие кнопки выключит свет.
Освещение для раковины
• Для включения освещения для раковины нажмите
данную кнопку.
• Повторное нажатие кнопки выключит свет.
Зеркало выключится, когда будут активны оба
индикатора.
Приглушение переднего / настенного освещения и
освещения для раковины
• Для регулирования степени яркости освещения
нажмите данную кнопку.
Степень яркости освещения будет сохранена и
восстановлена при следующем включении зеркала
(только для способа подключения I.
Запасные части спорядковыми номерами, см. страницу 19.
Замена лампочек осуществляется специалистами
сервисного центра производителя или аналогичным
квалифицированным специалистом.
Указания по гарантийному итехническому обслужива-
нию содержатся вталоне сервисного игарантийного
обслуживания.
Информация об утилизации Устройства сданной
пометкой не следует утилизировать вместе с
бытовыми отходами. Такие устройства должны
утилизироваться спродуктами аналогичной категории.

17
240 70
40
70
683 47
2020 - 2120
Ø6
1 2
1.a
2.
1.b
25 25
NL
NL´
3

18
76
4
20
1.
2.
5

19
DE
EN
ES
Ersatzteile
Spare parts
Piezas de recambio
FR
IT
NL
Pièces de rechange
Ricambi
Reserveonderdelen
CS
PL
RU
Náhradní díly
Części zamienne
Запчасти
90105000019
90106000004
90105000106
90103000000
90103000002
90107000003
33096 XX1000

DE
KEUCO GmbH Co. KG
Oesestraße 36
D-58675 Hemer
Telefon: [phone]
E-Mail: [email protected]
AT
KEUCO GmbH
Söllheimerstraße 16
Gebäude 1
A-5020 Salzburg
Telefon: [phone]
E-Mail: offi[email protected]
FR
KEUCO S. A. R. L.
5, Rue du Martelberg
F-67700 Monswiller
Téléphone: [phone]
E-Mail: [email protected]
RU
представительство
Ленинский проспект 64/2
119296 Москва
тел. + 7 495 953 81 11
Электронная почта:
US
VELLA LLC
d. b. a. KEUCO NORTH AMERICA
4485 Tench Road / Ste 1121
Suwanee
Georgia 30024
Phone: [phone]
www.keuco.com
E-Mail: offi[email protected]
CH
KEUCO AG
Willestrasse 9
CH-8957 Spreitenbach
Telefon: [phone]
E-Mail: [email protected]
EN
KEUCO UK Ltd.
57 Sheffield Road
Dronfield
S18 2GF Derbyshire
Phone: [phone]
E-Mail: [email protected] offi[email protected]
Keuco вРоссии
