KGT Rhodo III User manual

Stand: 04/2015
Currant as of 04/2015
En date du 04/2015
Rhodo III/IV
Montageanleitung Borte/Tisch
assembly instructions pot shelf/table shelf
Instruction d'assemblage d'étagère de pot/d'étagère de table
Technische Änderungen vorbehalten!
Subject to technical changes!
Sous réserve de modifications techniques!

Bezeichnung
description
désignation
Pos.- Nr.
pos.
po.
Darstellung
overview
aperçu
Rhodo
III
Rhodo
IV
Längsprofil
longitudinal profile
profil en long
12
1105 mm
2
1473 mm
Strebe (Ø20 x 1,5)
strut (Ø20 x 1,5)
entretoise
3 4 5
Winkelendstück (schmal)
angle-end tail (narrow)
embout
V36 8 10
Querstrebe
cross-brace
barre transversale
5 4 5
Verbinder mit Madenschraube
connecting plate with grub screw, internal hex and flat point
plaque de connexion avec vis sans tête
V161 2 2
Modell Rhodo/model Rhodo/modèle Rhodo
part list pot shelf/table shelf
Stückliste Borte/Tisch
listes des pièces d'étagère de pot/d'étagère de table

Bezeichnung
description
désignation
Pos.- Nr.
pos.
po.
Darstellung
overview
aperçu
Rhodo
III
Rhodo
IV
Sechskantschraube M6 x 12 mit Mutter M6
hexagonal screw M6 x 12 with nut M6
vis à tête hexagonale M6 x 12 avec écrou M6
S12/
S1 5 5
Sechskantschraube M6 x 16 mit Mutter
hexagonal screw M6 x 16 with nut M6
vis à tête hexagonale M6 x 16 avec écrou M6
S5/
S1 10 10
Hammerkopfschraube M6 x 16 mit Mutter M6
T-head bolt M6 x 16 with nut M6
vis marteau tête carrée M6 x 16 avec écrou M6
S15/
S1 10 10
Innensechskantschlüssel
allen key
une clé Allen
V21 1 1
Modell Rhodo/model Rhodo/modèle Rhodo
part list pot shelf/table shelf
Stückliste Borte/Tisch
listes des pièces d'étagère de pot/d'étagère de table

1 Schritt 1 step 1 étape 1
Die Profile (Pos. 1 bzw.
Pos. 1.1) sind, wie dar-
gestellt, so zu verbinden,
dass folgende Profillängen
entstehen:
Rhodo III: 2209 mm
Rhodo IV: 2946 mm
To connect the profiles
(pos. 1 and pos.1.1), as
shown, so that the follow-
ing profile lengths arise:
Rhodo III: 2209 mm
Rhodo IV: 2946 mm
Pour connecter les
profils (po. 1 et po. 1.1),
comme illustré, de sorte que
les longueurs de profil
suivantes se posent:
Rhodo III: 2209 mm
Rhodo IV: 2946 mm
2 Schritt 2 step 2 étape 2
Die Winkelendstücke
(V36) jeweils am Ende
der Streben (Pos. 3)
aufstecken.
The angle-end tail (V36)
attach each end of the
struts (pos. 3).
Les embouts d'angles (V36)
à la fin des entretoises
(po. 3) attachez.
3 Schritt 3 step 3 étape 3
In den unteren Kanal, auf
der Außenseite des Bor-
ten-/Stabilisierungswin-
kels (Pos. 3.4), ziehen Sie
jeweils eine Schraube
M6 x 12 (S12) pro
Gewächshaussprosse ein.
In the lower channel on
the outside of the
stabilization angle
(pos. 3.4) tighten one
screw at a M6 x 12 (S12)
per greenhouse rung.
Dans le canal inférieur à
l'extérieur de l'angle de
stabilisation (po. 3.4) serrer
une vis M6 x 12 (S12) par
l'échelon.
Montageablauf - Borte/Tisch -
assembly procedure - pot shelf/table shelf -
Procedure d'installation d'étagère de pot/d'étagère de table

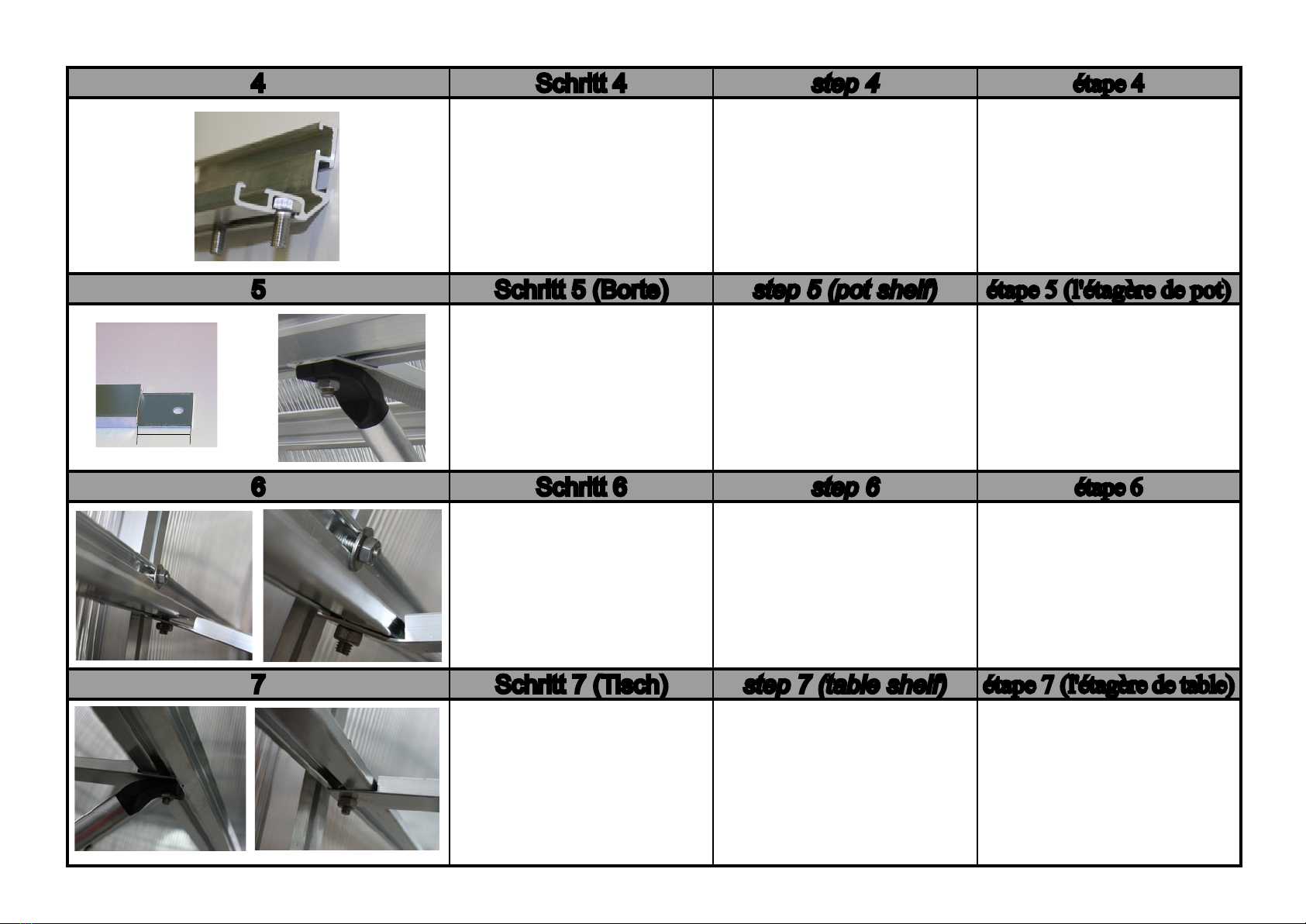

4 Schritt 4 step 4 étape 4
In den unteren Kanal, auf der
Außenseite des Längspro-
fils (Pos. 1), ziehen Sie pro
Gewächshaussprosse eine
Schraube M6 x 16 (S5) vom
Ende her ein.
In the lower channel on
the outside of the longitu-
dinal profile (pos. 1) pull
per greenhouse rung a
bolt M6 x 16 (S5) from the
end one.
Dans le canal inférieur à
l'extérieur du profil en long
(po. 1), serrer un boulon
M6 x 16 (S5) chaque éche-
lon à partir des extrémités.
5 Schritt 5 (Borte) step 5 (pot shelf) étape 5 (l'étagère de pot)
Längere Ausklinkung zeigt
nach außen. Befestigen
Sie pro Gewächshaus-
Sprosse je 1 Querstrebe
(Pos. 5) zusammen mit
einer Strebe (Pos. 3).
Longer recess pointing
outwards.
Fasten per greenhouse
rung on cross-brace
(pos. 5) together with a
strut (pos. 3).
Plus encoche vers l'extérieur.
Fixer par échelon de serre
un bar transversale (po. 5)
avec une entretoise (po. 3).
6 Schritt 6 step 6 étape 6
Im Bügelbereich wird der
Schenkel der Querstrebe
so weit gebogen, bis die
Querstrebe waagerecht
ist.
In the bow area the leg of
the cross-brace is bent so
far until the cross-brace is
horizontal.
Dans la région de l'étrier
des branches de l'élément
transversale courbée mesure
jusqu'à ce que la barre
transversale est horizontal.
7 Schritt 7 (Tisch) step 7 (table shelf) étape 7 (l'étagère de table)
Verschrauben Sie die
Streben (Pos. 3) und die
Querstreben (Pos. 5) am
Längsprofil (Pos. 1) und
am Borten-/Stabilisie-
rungswinkel.
Screw the struts (pos.
3) and the cross-braces
(pos. 5) on the longitudi-
nal profile (pos.1) and the
stabilization angle.
Visser les entretoises
(po. 3) et les barres
transversales (po. 5) sur
le profil en long (po. 1) et
l'angle de stabilisation.
längere Lasche
zum Bügelprofil
33 mm


8 Schritt 8 step 8 étape 8
Richten Sie die Streben
nach den Gewächshaus-
sprossen aus.
Align the cross-braces to
the greenhouse rungs.
Alignez l'entretoises après
les echélons de serre.
9 Schritt 9 step 9 étape 9
Borte/Tisch an den Spros-
sen verschrauben. Hierzu
die Streben mit Hammer-
kopfschrauben M6 x 16
anbringen.
Shelf screwed to green-
house rung. For this, the
struts with T-head bolt
M6 x 16.
Boulon d'étagère sur le
barreaux. Pour cela, les
entrétoises avec un vis
marteau tête carrée M6 x 16.
10 Schritt 10 step 10 étape 10
Zum Schluß legen Sie die
Einlegeplatten ein. Finally, insert the plates. Enfin, insérer les feuilles.
