Kicker KS Series User manual

KS Tweeters
KS Hochtöner
Packungsinhalt:
(2) KS Hochtonlautsprecher
(2) KS Crossovers
(2) Befestigungsschraube
(2) Einbauring
(2) Außenring
(2) Winkelring vorne
(2) Winkelring hinten
(2) Lange Schraube
(2) Kurze Schraube
Package Contents:
(2) KS Tweeters
(2) KS Crossovers
(2) Mounting screws
(2) Flush Ring
(2) Surface Cup
(2) Angle Ring Front
(2) Angle Ring Back
(2) Long Nut
(2) Short Nut
Contenu de la boîte :
(2) Tweeters KS
(2) Filtres KS
(2) Vis de montage
(2) Anneaux affleurants
(2) Coupes de montage
en saillie
(2) Anneaux inclinés avant
(2) Anneaux inclinés arrière
(2) Écrous longs
(2) Écrous courts
Contenido de la caja:
(2) Parlantes de alta
frecuencia KS
(2) Divisor de frecuencias KS
(2) Tornillos de montaje
(2) Anillo barrido
(2) Tapón externo
(2) Anillo angular frontal
(2) Anillo angular trasero
(2) Tuerca larga
(2) Tuerca corta
KS Hochtöner KST20 KST25
Hochtonlautsprecher [Zoll, mm] 3/4, 20 1, 25
Kalottenmaterial Silk Silk
Nennimpedanz [Ω] 4 4
Spitzenbelastbarkeit [Watt] 125 150
Dauerbelastbarkeit RMS] 65 75
Empfindlichkeit [1 W, 1 m] 92 94
Frequenzgang [Hz] 4.500–21k 3.500–21k
Einbautiefe [Zoll, mm] 1/2, 12 9/16, 14
Lochdurchmesser [in, mm] 1-9/16, 40 1-3/4, 45
Hochpass [dB], bei Frequenz [Hz] 12, 4.500 12, 3.500
KS Tweeters KST20 KST25
Tweeter [po, mm] 3/4, 20 1, 25
Matériau du dôme Soie Soie
Impédance nominale [Ω] 4 4
Puissance maximale [Watts] 125 150
Puissance continue [Watts RMS] 65 75
Sensibilité [1W, 1m] 92 94
Réponse en fréquence [Hz] 4500–21k 3500–21k
Profondeur du tweeter pour montage encastré [po, mm] 1/2, 12 9/16, 14
Diamètre du trou du tweeter pour montage encastré [po, mm] 1-9/16, 40 1-3/4, 45
Passe-haut [dB], à la fréquence [Hz] 12, 4500 12, 3500
KS Tweeters KST20 KST25
Tweeter [in, mm] 3/4, 20 1, 25
Dome Material Silk Silk
Rated Impedance [Ω] 4 4
Peak Power Handling [Watts] 125 150
Continuous Power Handling [Watts RMS] 65 75
Sensitivity [1W, 1m] 92 94
Frequency Response [Hz] 4,500–21k 3,500–21k
Flush Mount Tweeter Depth [in, mm] 1/2, 12 9/16, 14
Flush Mount Tweeter Hole Diameter [in, mm] 1-9/16, 40 1-3/4, 45
High Pass [dB], at Frequency [Hz] 12, 4,500 12, 3,500
KS Tweeters KST20 KST25
Parlante de alta frecuencia [pulg., mm.] 3/4, 20 1, 25
Material de domo Seda Seda
Impedancia nominal [Ω] 4 4
Máximo manejo de potencia [Vatios] 125 150
Manejo de potencia continua [RMS vatios] 65 75
Sensibilidad [1V, 1m] 92 94
Respuesta de frecuencia [Hz] 4,500–21k 3,500–21k
Profundidad del parlante de alta frecuencia empotrado [pulg., mm.] 1/2, 12 9/16, 14
Diámetro del orificio del parlante de alta frecuencia empotrado [pulg., mm.] 1-9/16, 40 1-3/4, 45
Paso alto [dB], a frecuencia [Hz] 12, 4,500 12, 3,500

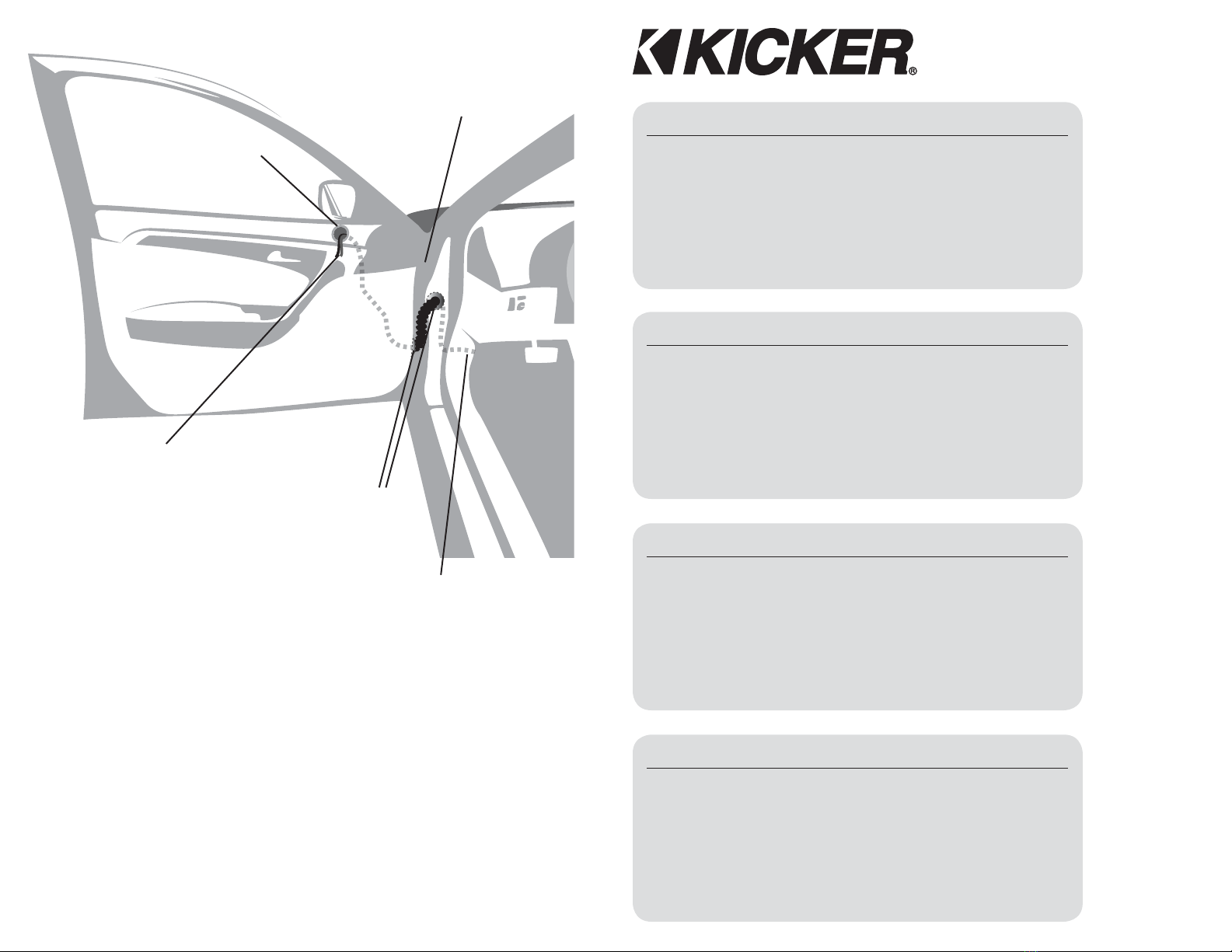

door jamb
batiente de la puerta
Türpfosten
jambage de porte
rubber grommets
arandelas de goma
Gummi Schutztüllen
passe-fils en caoutchouc
from amplifier or source unit
desde el amplificador o unidad fuente
von Verstärker oder Quelle
de l’amplificateur ou de la source
tweeter mounting hole
orificio de montaje del tweeter
Hochtöner-Montageloch
trou de montage du tweeter
to tweeter
hacia tweeter
zum Hochtöner
vers du tweeter
45KST+B-20160809©2016 Stillwater Designs
Los productos KICKER están garantizados contra defectos. La duración y los términos de la garantía dependen de las leyes del país en
donde se realizó la compra. Para más detalles consulte a su distribuidor local de KICKER o visite
www.kicker.com/warranty.
KICKER-Produkte haben eine Garantie gegen Material- und Verarbeitungsfehler. Dauer und Bedingungen der Garantie hängen von den
Gesetzen des Landes ab, in dem sie erworben wurden. Bzgl. Einzelheiten wenden Sie sich bitte an Ihren örtlichen KICKER-Händler oder
besuchen Sie www.kicker.com/warranty
Les produits KICKER sont garantis contre les défauts. La durée et les modalités de la garantie dépendent des lois du pays dans lequel le
produit a été acheté. Pour plus d’information veuillez vérifier auprès de votre distributeur local KICKER ou visiter le site :
www.kicker.com/warranty.

panel
Verkleidung
panneau
panel
Verkleidung
panneau
panel
Verkleidung
panneau
short mounting nut
tuerca de montaje corta
Kurze Befestigungsmutter
écrou de montage court
flush ring
anillo al ras
Ring für bündigen Einbau
bague affl eurante
4
flush ring
anillo al ras
Ring für bündigen Einbau
bague affl eurante
tweeter
Hochtöner
tweeter
Hochtöner
crossover
divisor de frecuencias
filtre
Secure the wire from the tweeter to the crossover, and from the crossover to your amplifier or source unit.
Asegure el cable que se extiende desde el parlante de alta frecuencia hasta el divisor y punto de
frecuencias, y desde este último hasta su amplificador o a la fuente de alimentación.
Verlegen Sie das Kabel vom Hochtonlautsprecher zum Crossover und vom Crossover zu Ihrem Verstärker
oder Steuergerät.
Faites passer le câble du tweeter au filtre, puis du filtre à votre ampli ou unité source.
tweeter
Hochtöner
to amplifier/source unit
al amplificador/fuente de alimentación
Zum Verstärker/Steuergerät
à l’ampli ou unité source
tweeter
Hochtöner
1
long mounting nut
tuerca de montaje larga
Lange Befestigungsmutter
écrou de montage long
2
back angle ring
anillo angular trasero
Hinterer Winkelring
bague angulaire arrière
3
front angle ring
anillo angular delantero
Vorderer Winkelring
bague angulaire avant
surface mount cup
asiento para montaje en superficie
Oberflächenbefestigungsschale
coupelle de bâti de surface
FLUSH MOUNTING | MONTAJE AL RAS
BÜNDIGER EINBAU | MONTAGE ENCASTRÉ
ANGLE MOUNTING | MONTAJE EN ÁNGULO
EINBAU MIT WINKELRINGEN | MONTAGE ANGULAIRE
SURFACE MOUNTING | MONTAJE SUPERFICIAL
EINBAU AUF DER OBERFLÄCHE | MONTAGE EN SURFACE
2
134
