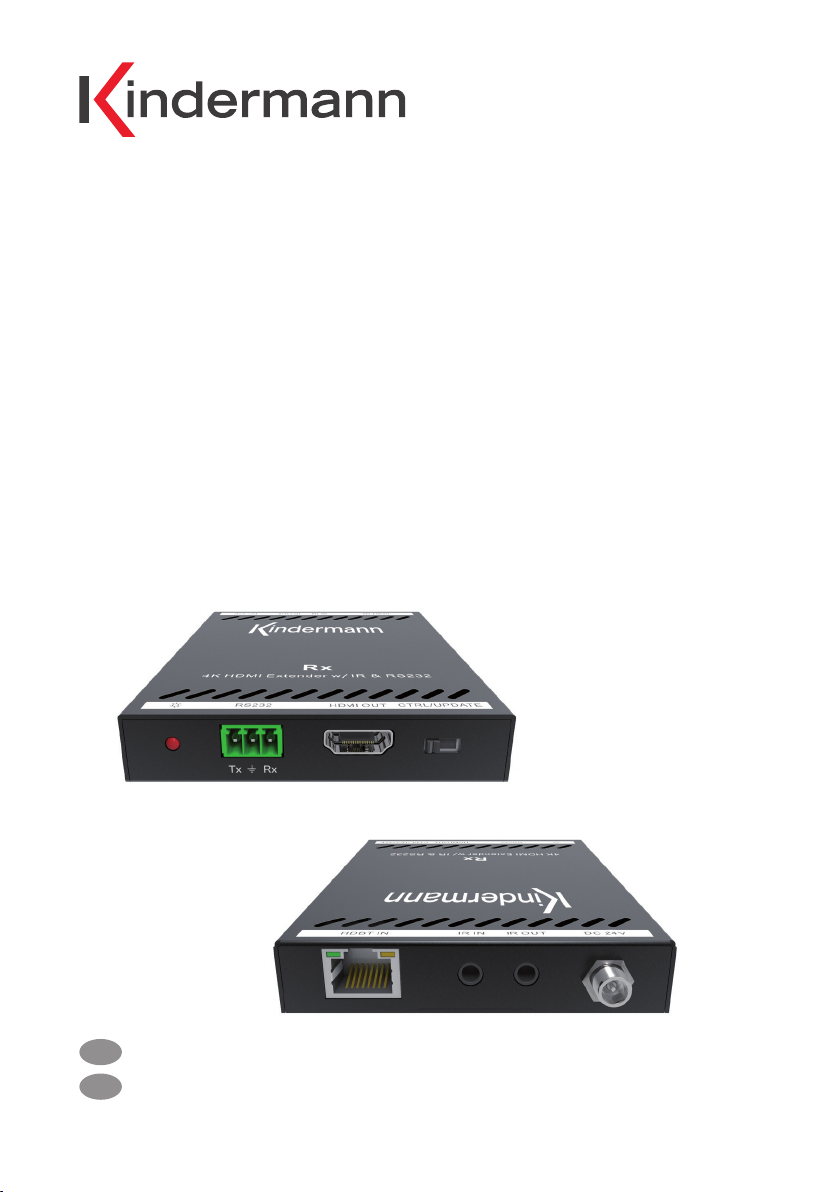

Kindermann 4K60 PoC Rx Operating instructions

Inbetriebnahme- und Bedienungsanleitung
Commissioning and operating instructions
HDMI-HDBT Extender - 4K60 PoC Rx
HDBase-T kompatibler 4K HDMI Empfänger mit IR und RS232
HDBase-T compatible 4K HDMI receiver with IR and RS232
Art.-Nr. 7488000129
Ref.-No. 7488000129
07.2020
D
GB

2
Inhaltsverzeichnis
 Vorwort
 SicherheitshinweiseundVorsichtsmaßnahmen
 GerätebeschreibungBestimmungsgemäßeVerwendung
 Eigenschaften
 Lieferumfang
 Anschlussschema
 Bedien-undAnzeigekomponenten
 Anschließen
 TechnischeDaten
 RS-Belegung
 CE-Konformitätserklärung
 VerfügbaresZubehör
D
Table of contents
 Foreword
 SafetyInstructionsandprecautions
 DevicedescriptionIntendeduse
 Features
 Scopeofdelivery 
 Connectiondiagram
 Operatinganddisplaycomponents
 Installation
 Technicaldata
 RS-assignment
 CEdeclarationofconformity
 Availableaccessories
GB

3
1. Vorwort
Bevor Sie das Produkt verwenden, lesen Sie diese Bedienungsanleitung sorgfältig durch. Die in diesem
Handbuch gezeigten Bilder dienen nur als Referenz und können sich vom realen Produkt unterscheiden.
Dieses Handbuch dient nur als Bedienungsanleitung. Wenden Sie sich an den örtlichen Händler, um
Unterstützung bei der Wartung zu erhalten.
Im ständigen Bemühen, das Produkt zu verbessern, behalten wir uns das Recht vor, Funktionen oder
Parameter ohne vorherige Ankündigung oder Verpflichtung zu ändern. Die neuesten Informationen
erhalten Sie von Ihrem Kindermann Fachhändler.
2. Sicherheitshinweise und Vorsichtsmaßnahmen
• Lesen Sie die Bedienungsanleitung sorgfältig durch und bewahren Sie diese auf.
• Packen Sie das Gerät vorsichtig aus und heben Sie die Originalverpackung und das Verpackungs-
material für einen eventuellen späteren Versand auf.
• Befolgen Sie die grundlegenden Sicherheitsvorkehrungen, um die Gefahr von Bränden,
Stromschlägen und Verletzungen von Personen zu verringern.
• Önen oder modifizieren Sie niemals das Gerät. Dies kann zu Stromschlägen oder Verbrennungen
führen.
• Das Produkt darf nur mit Sicherheitskleinspannung mit dem mitgelieferten Netzteil betrieben werden.
• Die Verwendung von Verbrauchsmaterialien oder Teilen, die nicht den Produktspezifikationen
entsprechen, kann zu Beschädigung oder Fehlfunktion führen.
• Wenden Sie sich bei allen Wartungsarbeiten an qualifiziertes Servicepersonal.
• Das System darf nur in trockener Umgebung gelagert und eingesetzt werden.
• Stellen Sie das Gerät an einem gut belüfteten Ort auf, um Schäden durch Überhitzung zu vermeiden.
• Verwenden Sie zum Reinigen dieses Geräts keine Flüssigkeits- oder Aerosolreiniger.
Ziehen Sie vor dem Reinigen immer den Netzstecker aus der Steckdose.
• Ziehen Sie den Netzstecker, wenn Sie das Gerät längere Zeit nicht benutzen.
• Hinweise zur Entsorgung von Altgeräten: Das Gerät darf nicht mit dem Hausmüll entsorgt werden,
sondern ist über den Handelsweg zurück zu geben.
• Vergewissern Sie sich vor der Installation, dass alle Komponenten und Zubehörteile enthalten sind.
• Alle Netzschalter, Stecker, Steckdosen und Netzkabel müssen isoliert und sicher sein.
• Alle Geräte müssen vor dem Einschalten angeschlossen werden.
D

4
3. Gerätebeschreibung / Bestimmungsgemäße Verwendung
Der HDMI-HDBT Extender - 4K60 PoC Rx ist ein HDBaseT kompatibler Empfänger mit PoC Unterstützung,
der Signale aus bis zu 70 m Entfernung per CAT-6/7-Kabel empfängt und in HDMI zurückwandelt.
Die Durchleitung von IR- und RS232 Signalen zur Steuerung lokaler Quellgeräte ist möglich.
3.1 Eigenschaften
• Unterstützt HDMI 1.4 & HDCP 2.2
• Die maximale Übertragungsentfernung beträgt bis zu 40 m für 4K@60Hz 4:2:0
und 70 m für 1080p@60Hz
• Unterstützt das Weiterleiten von bidirektionalen 5V IR und RS232 Signalen
• Unterstützt bidirektionales PoC
• Unterstützt CEC
3.2 Lieferumfang
• 1 x HDMI-HDBT Extender – 4K60 PoC Empfänger (RX)
• 2 x Montagewinkel mit 2 Schrauben
• 4 x Gerätefüße
• 1 x 3-pin Klemmanschluss Euroblock
• 1 x Bedienungsanleitung
Hinweis:
Bitte setzen Sie sich sofort mit Ihrem Händler in Verbindung, wenn bei Erhalt ein Schaden oder Fehlteile
bzgl. der Komponenten nach Erhalt festgestellt wird.

5

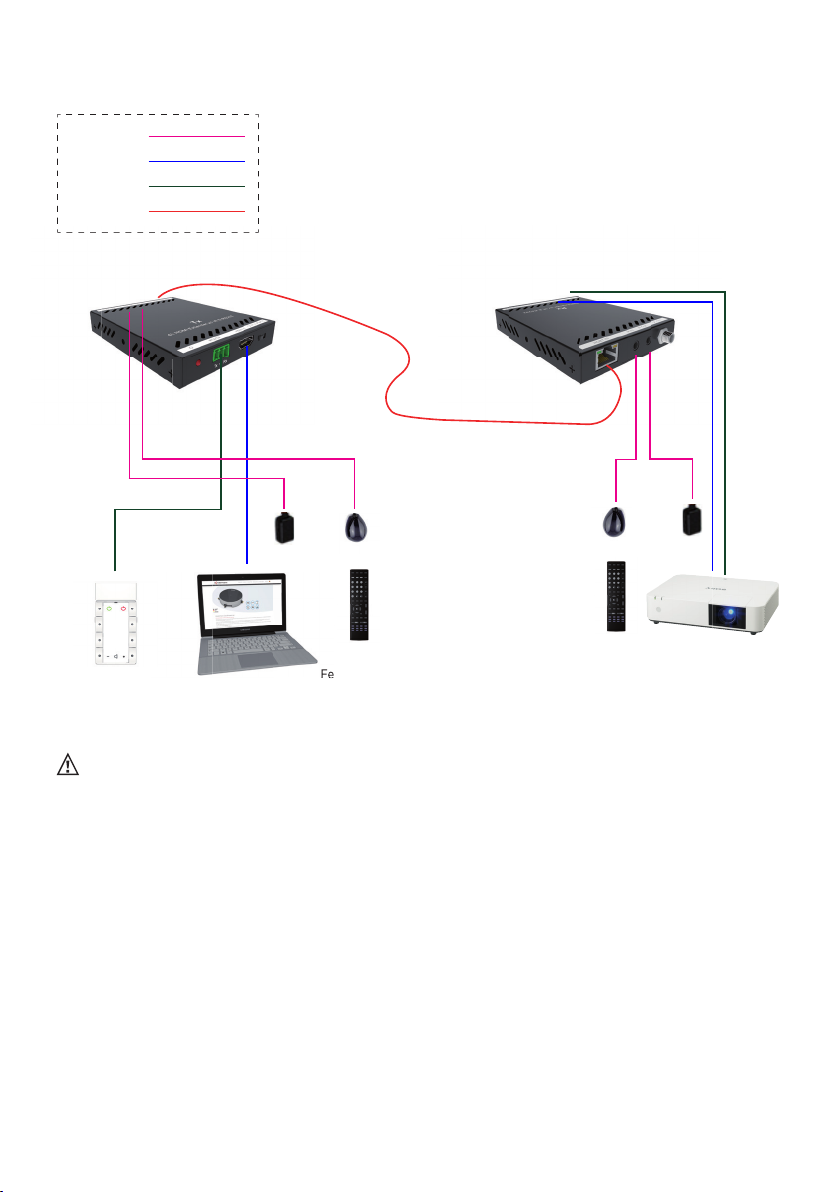

4. Anschlussschema
Hinweis: Diese Abbildung dient nur als Referenz.
IR:
HDMI:
RS232:
HDBaseT:
◀
⚫
⚫
⚫
▼
▼
▼
▼
▼
▼
▼
▼
▼
⚫⚫
⚫
⚫
⚫⚫ ⚫
�
��
⚫⚫
▼
⚫
�
Projektor
Projektor
Fernbedienung
Blu-Ray
Fernbedienung
IR
Emitter
IR
Emitter
IR
Receiver
IR
Receiver
⚫
1080P 70 m
4K@60Hz 4:2:0 40 m
⚫
⚫
Fernbedienung
Laptop
Mediensteuerung
▼
▼
⚫
⚫

6
Nr. Name Beschreibung
Power LED Leuchtet rot wenn Spannung anliegt
RS232 Euroblock/Phoenix Buchse zum Einspeisen von RS232 Steuerbefehlen
HDMI OUT HDMI-Anschluss für den Anschluss des Ausgabegerätes (z. B. Display/Projektor)
CTRL/UPDATE
Schalter zum Definieren der RS232-Verbindung
• In der CTRL Position werden RS232 Signale durchgeleitet
• In der Position UPDATE können Sie das Betriebssystem aktualisieren
HDBT IN RJ45 Buchse zum Anschließen des CAT-6/CAT-7-Kabels vom Sender
IR IN 3,5 mm Klinkenbuchse für IR Empfänger (Empfänger nicht im Lieferumfang)
IR OUT 3,5 mm Klinkenbuchse für IR Sender (Sender nicht im Lieferumfang)
DC 24V Gleichspannungsanschluss zum Anschließen des optionalen Netzteils

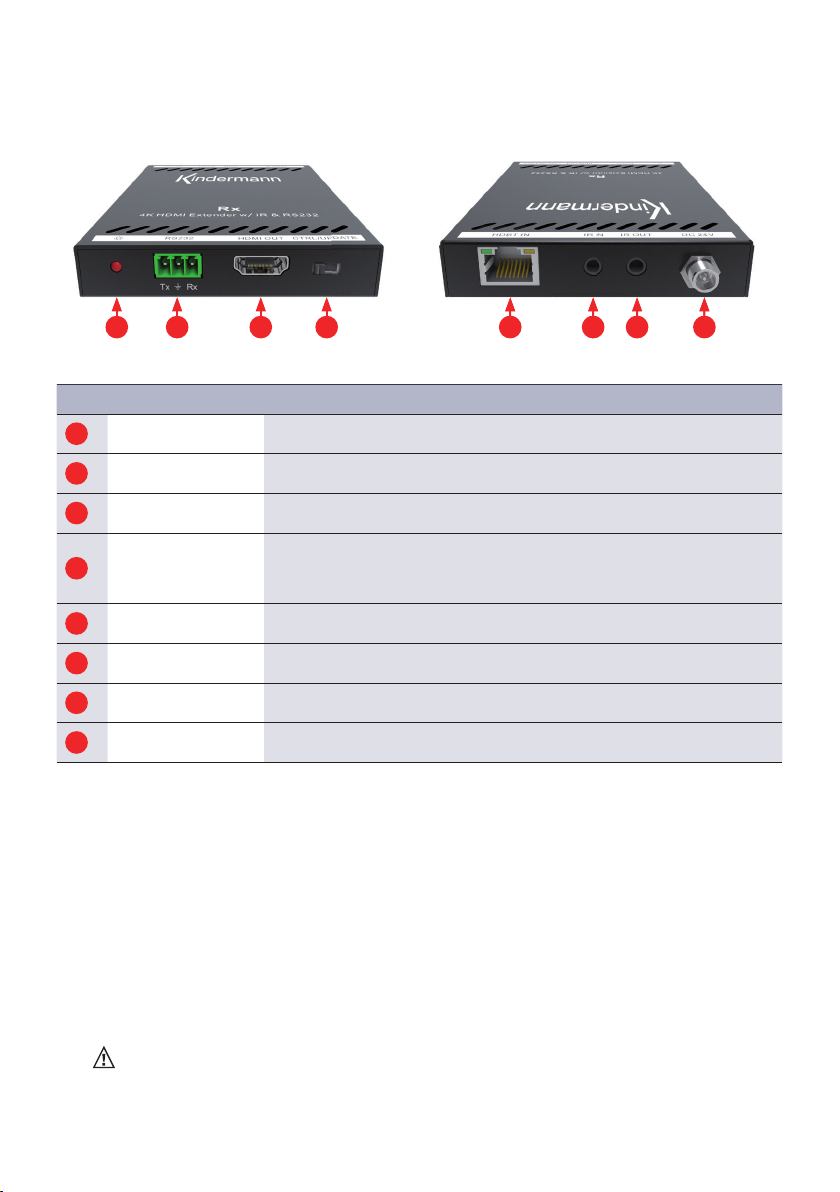

5. Bedien- und Anzeigekomponenten
     

Vorderseite Rückseite
6. Anschließen
1. Installieren Sie den Transmitter bei dem bilderzeugenden Gerät (z. B. PC) und den Receiver auf der
Seite des bildausgebenden Gerätes (z. B. Display/Projektor).
2. Verbinden Sie die beiden Umsetzer mit einem Cat-Kabel (mindestens Cat-5a), möglichst als durch-
gehendes Kabel ohne Trennstellen.
3. Verbinden Sie nun die Endgeräte über HDMI mit den Umsetzern; ebenso RS232, falls benötigt.
4. Bei Bedarf, verbinden Sie die IR Sender mit den IR Out Anschlüssen (ebenso wie die IR Empfänger
mit dem IR In) des Transmitters und des Receivers. Montieren Sie den IR Sender sorgfältig auf dem
IR Empfänger des zu steuernden Gerätes. Eventuell ist eine Feinjusiterung der Position für eine
zuverlässige IR-Übertragung nötig.
5. Verbinden Sie das Netzteil mit dem Transmitter oder Receiver und schalten Sie alle Geräte ein.
Hinweis: Die maximale Reichweite wird nur unter Verwendung hochwertiger Kabel, möglichst
biegefreiem und trennstellenlosem Verlegen und ohne Störeinflüsse erreicht.
Wir empfehlen die Verwendung von CAT-6/CAT-7-Verlegekabeln mit AWG 23 Adernquerschnitt.

7
Ein- und Ausgänge
Eingang HDBT Eingang
Ausgang HDMI Ausgang
Steuerung IR Eingang, IR Ausgang, RS232
Allgemein
Max. Videoauflösung 4K×2K@60Hz 4:2:0, 1080p@60Hz
Übertragungsstandard HDBaseT
Übertragungsdistanz 1080p Signale bis 70 m, 4K Signale bis 40 m
Bandbreite 10.2Gbps
Video Standard HDMI 1.4 mit HDCP 2.2, abwärtskompatibel
Leistungsaufnahme 10 W max.
Betriebstemperatur 0 bis +40°C
Lagertemperatur -10 bis +55°C
Luftfeuchtigkeit 0% ~ 90%
Stromversorgung (optional) Ausgabe: 24V DC 1,25A oder (PoC);
Eingang: 100~240V AC, 50/60Hz
Abmessungen (BxHxT) 106 x 16 x 84 mm
Gewicht (g) 250 g
7. Technische Daten

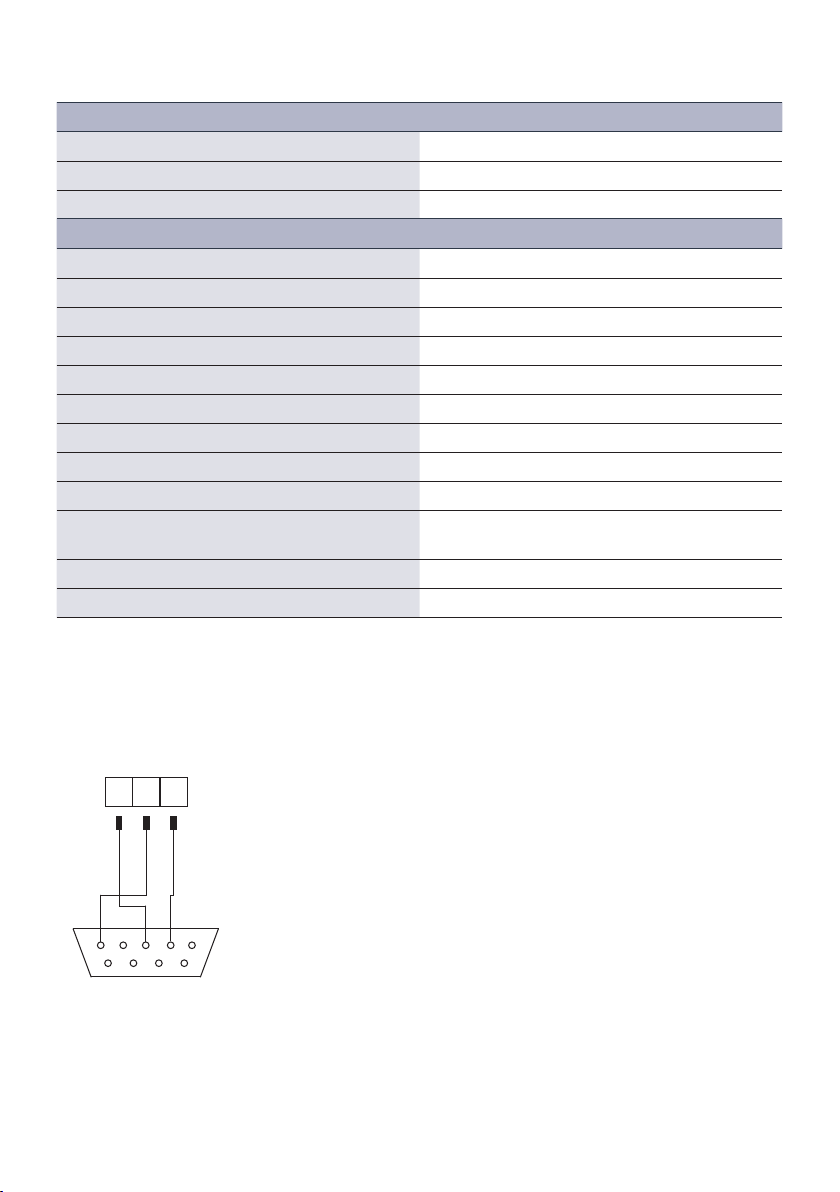

8. RS232-Belegung
Tx GND Rx
RS232 am Transmitter/Receiver
9pin-Sub-D-Buchse
z. B. PC, Display, Projektor etc.
(Bitte prüfen Sie die tatsächliche Pinbelegung
anhand des Handbuchs des Gerätes)
Sub-D9
RS232-Kabel
1
69
5

8
9. CE-Konformitätserklärung
Hinweis:
Die aktuelle Inbetriebnahme- und Bedienungsanleitung kann von unserer Webseite heruntergeladen
werden: www.kindermann.com
Die aktuell gültige CE-Erklärung kann unter folgender URL eingesehen und heruntergeladen werden:
https://shop.kindermann.de/erp/KCO/avs/7/7488/7488000129/12_Zertifizierungen/CE7488000128-9.pdf
10. Verfügbares Zubehör
• Passender HDBT Empfänger HDMI-HDBT Extender - 4K60 PoC Rx (7488000128)
• Netzteil (24V DC, 1,25A) (7488000132)
• IR Receiver/Emitter für HDMI Extender (7488000026)
• Multishare 31 (7488000065)
• Multimatrix 8/16/32 (7488000221/-222/-223)
• HDMI-Kabel, Typ A, 19-Pin (58090007xx)
Bitte wenden Sie sich an Ihren Händler vor Ort, um weitere Unterstützung oder Lösungen zu erhalten.

9
1. Foreword
Before using the product, read this manual carefully. The images shown in this manual are for reference
only and may dier from the actual product. This manual is for reference only. Contact your local dealer
for maintenance assistance.
In a constant eort to improve the product, we reserve the right to change functions or parameters
without prior notice or obligation. For the latest information, please contact your local Kindermann
dealer.
2. Safety Instructions and precautions
• Read the operating instructions carefully and keep them in a safe place.
• Carefully unpack the unit and save the original packaging and packing materials for possible
future shipment.
• Follow basic safety precautions to reduce the risk of fire, Reduce electric shock and injury to persons.
• Never open or modify the unit. This may result in electric shock or burns.
• The product may only be operated with safety extra-low voltage using the supplied power supply.
• The use of consumables or parts that do not meet the product specifications may result in damage
or malfunction.
• Refer all servicing to qualified service personnel.
• The system should only be stored and used in a dry environment.
• Place the unit in a well-ventilated location to prevent damage from overheating.
• Do not use liquid or aerosol cleaners to clean this unit. Always unplug the power cord from the
wall outlet before cleaning.
• Unplug the power plug if you are not going to use the product for a long time.
• Notes on the disposal of old equipment: The device may not be disposed of with the household
waste, but must be returned via trade channels.
• Make sure that all components and accessories are included before installation.
• All power switches, plugs, sockets and power cords must be insulated and secure.
• All equipment must be connected before switching on.
GB

10
3. Device description / Intended use
The HDMI-HDBT Extender - 4K60 PoC Rx is an HDBaseT compatile receiver with PoC support which
converts HDMI signals transmitted via up to 70 m CAT-6/CAT-7 cable back to HDMI and allows IR and
RS232 passage to control local source devices.
3.1 Features
• Supports HDMI 1.4 & HDCP 2.2
• The maximum transmission distance is up to 40 m for 4K@60 Hz 4:2:0 and 70 m for 1080p@60Hz
• Supports the forwarding of bidirectional 5V IR and RS232 signals
• Supports bidirectional PoC
• Supports CEC
3.2 Scope of delivery
• 1 x HDMI-HDBT extender – 4K60 PoC receiver (RX)
• 2 x Mounting bracket with 2 screws
• 4 x Support feet
• 1 x 3-pin terminal Euroblock
• 1 x User manual
Note:
Please contact your dealer immediately if any damage or missing parts regarding the components
are found upon receipt.

11
4. Connection diagram
Note: This image is for reference only.
IR:
HDMI:
RS232:
HDBaseT:
◀
⚫
⚫
⚫
▼
▼
▼
▼
▼
▼
▼
▼
▼
⚫
⚫
⚫⚫ ⚫
�
��
⚫⚫
▼
⚫
�
Projector
Projector
Remote
Blu-Ray
Remote
IR
Emitter
IR
Emitter
IR
Receiver
IR
Receiver
⚫
1080P 70 m
4K@60Hz 4:2:0 40 m
⚫
⚫
⚫⚫
Projector
Laptop
Media control
▼
▼
⚫
⚫

12
No. Name Description
Power LED Lights red when voltage is applied
RS232 Euroblock/Phoenix socket for sending / receiving commands
HDMI OUT HDMI connector for connecting an output device (e. g. display / projector)
CTRL/UPDATE
Switch to define the RS232 connection
• In the CTRL position, it serves as RS232 transmitter / receiver
• In the UPDATE position you can update the operating system
HDBT IN RJ45 jack for connecting the CAT-6/CAT-7 cable from the sender
IR IN 3.5 mm jack socket for IR receiver (receiver not included)
IR OUT 3.5 mm jack socket for IR transmitter (transmitter not included)
DC 24V DC connector for connecting the optional power supply
5. Operating and display components
     

Front side Rear side
6. Installation
1. Install the transmitter at the HDMI source (e. g. Blu-ray DVD) and the receiver at the presentation
device (e. g. display / projector).
2. Connect both units with a single Cat5e/Cat6 cable. Please use a point to point connection, if possible.
3. Connect the units with the transmitter and receiver via HDMI cable and, if needed, RS232/IR.
4. If needed, connect IR emitters from the IR OUT ports (same with the IR receiver to the IR-In) of
transmitter and receiver and firmly attach the IR emitter eye directly over the infrared receiving
sensors of the source and display device to be controlled. Location of the emitter eye on each
device may need to be adjusted later to achieve best IR performance.
Connect the power supply to the transmitter or receiver and power on all devices.
Note: The maximum range can only be reached by the use of high quality cables and straight
cable runs with no electrical interference and without intermittend connectors.
We recommend to use CAT-6/CAT-7 installation cable with AWG 23 wires.

13
Inputs and Outputs
Input HDBT input
Output HDMI output
Control IR input, IR output, RS232
General
Max. Video resolution 4K×2K@60Hz 4:2:0, 1080p@60Hz
Transmission standard HDBaseT
Transmission distance 1080p signals up to 70 m, 4K signals up to 40 m
Bandwidth 10.2Gbps
Video standard HDMI 1.4 with HDCP 2.2, downwards compatible
Power consumption 10 W max.
Operating temperature 0 up to +40°C
Storage temperature -10 up to +55°C
Humidity 0% ~ 90%
Power supply (optional) Output: 24V DC 1.25A or (PoC);
Input: 100~240V AC, 50/60Hz
Dimensions (BxHxT) 106 x 16 x 84 mm
Weight (g) 250 g
7. Technical data
8. RS232 assignment
Tx GND Rx
RS232 transmitter / receiver
9pin Sub-D socket
e. g. PC, display, projector
(Please check the manual of your device
to confirm the pin configuration)
Sub-D9
RS232 cable
1
69
5

DGB-  Änderungen vorbehalten / Subject to alterations Printed in China
Kindermann GmbH · Mainparkring 3 · D-97246Eibelstadt · E-Mail: [email protected] · www.kindermann.com
9. CE declaration of conformity
Note:
The current commissioning and operating instructions can be downloaded from our website:
www.kindermann.com
The currently valid CE declaration can be viewed and downloaded at the following URL:
https://shop.kindermann.de/erp/KCO/avs/7/7488/7488000129/12_Zertifizierungen/CE7488000128-9.pdf
10. Available accessories
• Suitable HDBT receiver HDMI-HDBT extender - 4K60 PoC Rx (7488000128)
• Power supply unit (24V DC, 1.25A)(7488000132)
• Compatible IR Receiver/Emitter for HDMI Extender (7488000026)
• Multishare31 (7488000065)
• Multimatrix 8/16/32 (7488000221/-222/-223)
• HDMI cable, type A, 19-pin (58090007xx)
Please contact your local dealer for further support or solutions.
