Kindermann 7488000025 User manual

HDMI-Receiver Plus
HDMI Receiver Plus
Art.-Nr. 7488000025
Ref. No. 7488000025
Bedienungsanleitung
Operating instructions

GB
D

2
Bestimmungsgemäße Verwendung - Designated use
Mit dem HDMI-Extender Plus werden HDMI-, Ethernet- und Kontroll-Signale (IR & RS232) bis 1080p und
100 MBit mittels Twisted Pair Kabel bis zu einer Entfernung von 100 m übertragen. Benötigt werden
Transmitter und Receiver.
HDMI Cat Extender Set Plus for the transmission of HDMI, Ethernet and control signals (IR & RS232)
via twisted pair cable over a distance of up to 100 m at 1080p and 100 MBit. Requires transmitter and
receiver.
Lieferumfang - Contents
• 1 x Receiver Plus
• 1 x Steckernetzteil (DC 5V, 3A)
• 1 x Bedienungsanleitung
• 2 x Haltewinkel mit 4 Schrauben (M3 x 6 mm)
• 1 x RS232 Kabel (9-pin Stecker/Buchse, 1,35 m)
• 1 x Receiver Plus
• 1 x External power supply (DC 5V, 3A)
• 1 x Operating instructions
• 2 x Mounting brackets including 4 screws (M3 x 6 mm)
• 1 x RS232 cable (9 pin male to female, 1.35 m)
Sicherheitshinweise - Safety instructions
• Bitte die Anleitung sorgfältig durchlesen und aufbewahren
• Umsetzer dürfen nur mit Sicherheitskleinspannung betrieben werden
• Das System darf nur in trockener Umgebung bei Raumtemperatur gelagert und eingesetzt werden
• Bitte beachten Sie die Sicherheitshinweise der anzuschließenden Geräte
• Das System muss ordnungsgemäß geerdet sein
• Da sich das Gerät während des Betriebs erhitzt, ist für ausreichend Belüftung zu sorgen um Schäden
durch Überhitzung zu vermeiden
• Bei Nichtgebrauch und feuchter Umgebung ist die Stromversorgung zu unterbrechen
• Bei sämtlichen Arbeiten am Gerät ist grundsätzlich die Stromversorgung zu unterbrechen
• Das Gerät darf nicht geönet werden
• Vermeiden Sie den Kontakt mit Flüssigkeiten und Chemikalien
• Please read the instructions carefully and store them
• The switch must be operated at safety low voltage
• The unit may only be stored and used in a dry place at room temperature
• Please note the safety instructions of the connected equipment
• The system must be earthed properly
• As the power generating heat when running, the working environment should be maintained fine
ventilation, in case of damage caused by overheat
• Cut o the general power switch in humid weather or left unused for long time
• Before following operation, ensure that the alternating current wire is pull out of the power supply:
- Take o or reship any components of the equipment
- Take o or rejoin any pin or other link of the equipment
• Do not to open the casing of the equipment
• Do not splash any chemistry substance or liquid in the equipment or around

3
Anschließen - Installation
1. Installieren Sie einen geeigneten Transmitter bei dem bilderzeugenden Gerät (z. B. PC) und den
Receiver auf der Seite des bildausgebenden Gerätes (z. B. Monitor).
Ein passender Transmitter (z. B. 7488 000 024) ist separat zu beziehen!
2. Verbinden Sie die beiden Umsetzer mit einem Cat-Kabel (mindestens Cat-5a, geschirmte Kabel
mit niedrigem Widerstand sind von Vorteil, wir empfehlen ein Cat-6 AWG23 Kabel), möglichst als
durchgehendes Kabel ohne Trennstellen.
3. Verbinden Sie nun die Endgeräte über HDMI mit den Umsetzern.
4. RS232, IR und Ethernet (10/100 MBit) können bei Bedarf ebenfalls verbunden werden.
5. Schließen Sie die beiliegenden Steckernetzteile am Transmitter und am Receiver an.
Die LEDs signalisieren die Betriebsbereitschaft.
1. Install a suitable transmitter at the HDMI source (e.g. Blu-ray DVD) and the receiver at the
presentation device (e. g. monitor). A compatible transmitter ( f.e. 7488 000 024) has to be ordered
separately.
2. Connect both units with a single Cat-5e/Cat-6 cable (shielded cables with low resistance should be
used, we recommend Cat-6 AWG23 cable).
3. Connect the units with the transmitter and receiver via HDMI cable and, if needed, RS232/IR.
4. RS232, IR and Ethernet (10/100 MBit) can also be connected if necessary.
5. Connect DC 5 V power suppliers with the transmitter and receiver.
Funktionen - Functions
• Übertragung der HDMI-, Ethernet-, IR- und RS232-Signale mit nur einem Cat-Kabel
• Bis zu 100 m bei 1080p (60 Hz)
• Bidirektionale RS232 und IR Verbindung möglich
• Unterstützt HDTV
• Basiert auf dem HDBaseT Standard
• Datenrate bis 10,2 Gbps
• Entspricht der HDMI 1.4 Norm
• Unterstützt HDCP, EDID, CEC und 3D
• 4 LED-Status Anzeigen
• Stabiles Aluminium Gehäuse
• Transmission of HDMI, Ethernet-, IR and RS232 signal with a single Cat cable
• Up to 100 m at 1080p (60 Hz)
• Bidirectional RS232 and IR connections possible
• Supports HDTV
• Based on the HDBaseT standard
• Data rate up to 10.2 Gbps
• Complies with HDMI 1.4 standard
• Supports HDCP, EDID, CEC and 3D
• 4 status LED
• Sturdy aluminum casing

4

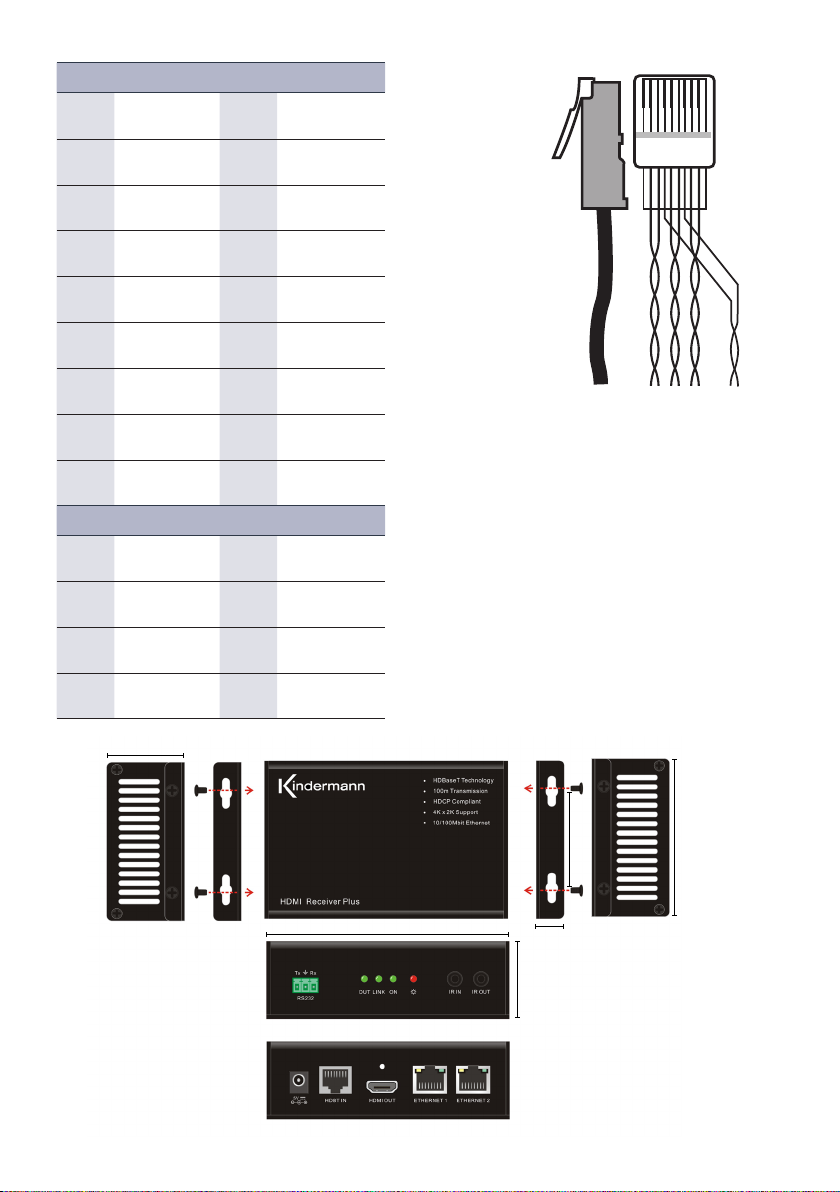

13,5 mm
34 mm
118 mm
34 mm
45 mm 77 mm

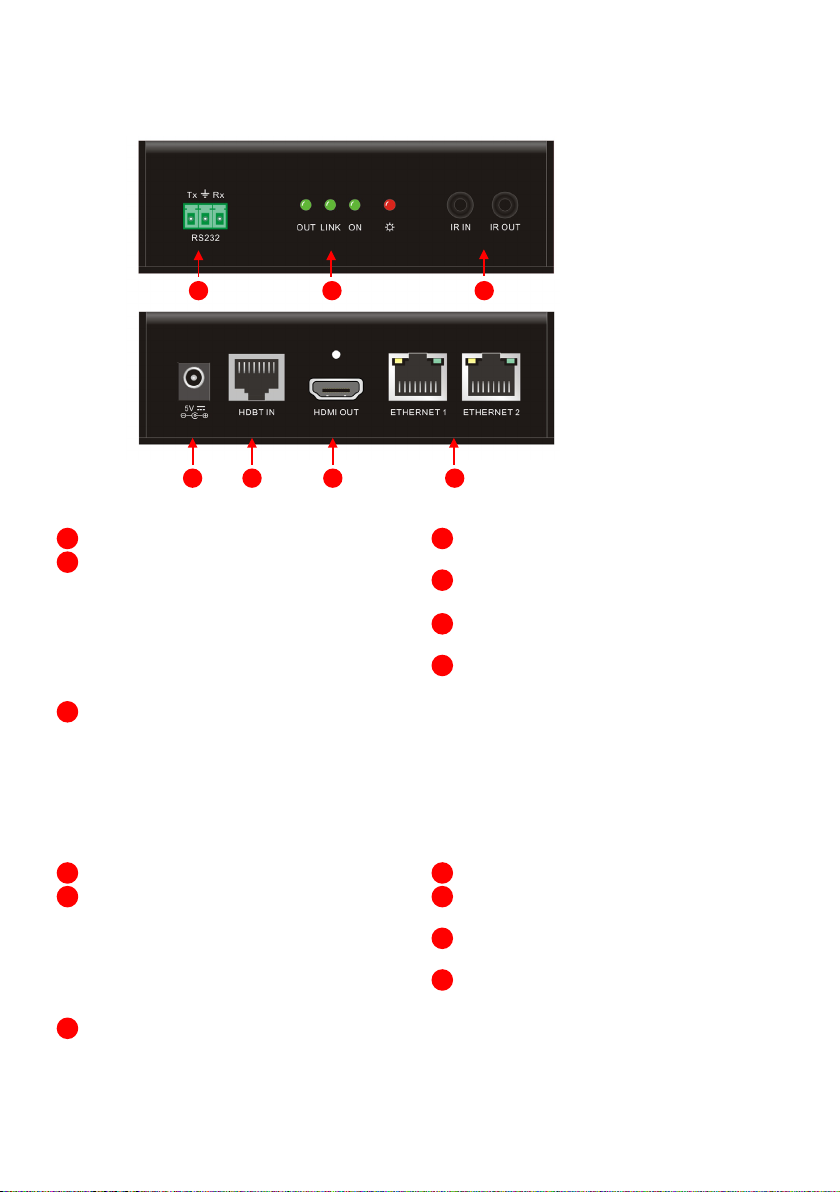

Receiver Beschreibung - receiver specification

  



RS232 connector, bidirectional
ON/LINK/IN LED Indicators:
ON: Blinking green in normal operation mode
LINK: Permanent ligth means successful TP
connection
IN: Light means successful HDCP connection.
If a device does not support HDCP, LED is
blinking
IR IN: If an IR receiver is connected, only the
received signal is transmitted to the transceiver
IR OUT: The IR signal received via TP is sent to
the IR sending diode (accessory 7488 000 026)
5 VDC: Socket for power supply
TP IN: This input is connected with the output of
the transceiver via Cat cable
HDMI OUT: Connects to HDMI input of the
display/projector
Network: 2 Ethernet ports (10/100 MBit)
RS232 Anschluss, bidirektional
ON/LINK/IN Status LEDs:
ON: Blinkt grün im normalen Betrieb
LINK: Status Indikator für die TP-Verbindung
Leuchtet permanent bei bestehender
Verbindung.
IN: Leuchtet bei bestehender HDCP Verbindung
Falls Geräte HDCP nicht unterstützen blinkt die
LED
IR IN: Wird ein IR Empfänger angeschlossen,
wird nur dieses empfangene Signal an den
Transceiver weitergeleitet
IR OUT: Das über TP empfangene IR-Signal wird
an die IR Sende-Diode augegeben
(Zubehör 7488 000 026)
5 VDC: Hohlbuchse für die Spannungsversor-
gung
TP IN: Dieser Eingang wird über das Cat Kabel
mit dem Ausgang des Transceiver verbunden
HDMI OUT: Wird mit dem HDMI Eingang des
bildanzeigenden Gerätes verbunden
Netzwerk: 2 Ethernet-Anschlüsse für lokales
Arbeiten über das LAN (10/100 MBit)

5
Receiver
Eingang/Input Ausgang /Output
Eingangsignal
Input Signal
RJ45, IR out Ausgang
Output HDMI, IR in
Eingangs-
anschlüsse
Input Connections
RJ45, 3,5 mm Klinken-
buchse
RJ45, 3,5 mm mini jack
Ausgangsanschlüsse
Output Connections
HDMI Buchse, 3,5 mm
Klinkenbuchse
HDMI female, 3.5 mm mini jack
Video TIA/EIA T568A oder
T568B
TIA/EIA T568A or T568B
Video HDMI 1.4
Audio HD Base T Übertragungsmodus
Transmission Mode
Digital Audio, unterstützt HDMI
Audio über RGB und Y/Cr/Cb
Digital audio, transmit through
HDMI audio
RGB or Y, Cr, Cb cable
Technische Daten /Technical data
Auflösungsbereich
Resolution Range
1080p@60Hz@48b/pixels
4Kx2K, unterstützt 3D
supports 3D
Reichweite
Range
Je nach Cat-Kabel max. 100 m
Depending on cat cable
max. 100 m
Pegel
Gain 0 dB ~ 10 dB@ 100 MHz
dierenzieller Phasen-
fehler
Dierential Phasic Error
± 10°@135 MHz, 100 m
Signal zu Rausch-
abstand
SNR
>70 dB@ 100 MHz-100 M
Bandbreite
Bandwidth 10,2 Gbps
Reflexionsdämpfung
Return Lost
< -30dB@5 KHz Klirrfaktor
THD
< 0.005 %@1 KHz
HDMI Standard HDMI 1.4 + HDCP Min. - Max. Pegel
Min. - Max. Gain
< 0,3 V ~ 1,45 Vp-p
Temperatur
Temperature -20° ~ +60° C Impedanz Impedance 75 Ohm
Netzteil
Power Supply
100 VAC ~ 240 VAC, 50/60
Hz, 6,5 W
Feuchtigkeit
Humidity 10% ~ 90%
Gewicht
Weight 0,8 kg Abmessungen Case Dimensions
115 x 75 x 36 mm (BxHxT)
115 x 75 x 36 mm (LxWxH)

6
TIA/EIA T568A TIA/EIA T568B
Pin Farbe
Colour
Pin Farbe
Colour
1 grün/weiß
green/white
1 orange/weiß
orange/white
2 grün
green
2 orange
orange
3 orange/weiß
orange/white
3 grün/weiß
green/white
4 blau
blue
4 blau
blue
5 blau/weiß
blue/white
5 blau/weiß
blue/white
6 orange
orange
6 grün
green
7 braun/weiß
brown/white
7 braun/weiß
brown/white
8 braun
brown
8 braun
brown
Paar 1
Pair 1
4 und 5
4 and 5
Paar 1
Pair 5
4 und 5
4 and 5
Paar 2
Pair 2
3 und 6
3 and 6
Paar 2
Pair 6
1 und 2
1 and 2
Paar 3
Pair 3
1 und 2
1 and 2
Paar 3
Pair 7
3 und 6
3 and 6
Paar 4
Pair 4
7 und 8
7 and 8
Paar 4
Pair 8
7 und 8
7 and 8
1 23 4 567 8
1 2 4 5 7 8 3 6
13,5 mm
34 mm
118 mm
34 mm
45 mm 77 mm

7
Fehlerbehebung und Wartung - Trouble shooting and maintenance
• Sollte Farbverlust vorliegen oder kein Videosignal vorhanden sein, stellen Sie sicher, dass sämtliche
Kabel funktionstüchtig und richtig angeschlossen sind
• Sollte beim Umschalten kein Signal ausgegeben werden:
- prüfen Sie ob ein Eingangssignal anliegt
- prüfen Sie ob ein Ausgangssignal anliegt
Dies kann mit Hilfe eines Oszilloskops oder eines Multimeters überprüft werden.
Evtl. sind die Anschlusskabel defekt oder die Verbindungsstücke lose. In diesem Fall sind die Kabel zu
ersetzen.
Sollte sich das Problem durch oben genannte Vorgehensweise nicht beheben lassen, senden Sie es
bitte an Ihren Wiederverkäufer zur Überprüfung.
• Im Falle von statischer Aufladung prüfen Sie bitte die Erdung.
• When there is a color losing or no video signal output, maybe the cables have already broken or
haven’t been connected well.
• When switching , there is no output image:
- Check if there is any signal at the input.
- Check if there is any signal at the output.
We can check these by using an oscilloscope or a multimeter. If there is no signal input/output, maybe
the input/output cables broken or the connectors loosen, please change for another cable.
- Check if the output port number is the same with the controlled one.
- If it is still the same after the above checking, maybe there is something wrong in the extender.
Please send it to the dealer for inspection.
• If the static becomes stronger when connecting the video connectors, it probably due to bad
grounding, please check the grounding and make sure it connected well, otherwise it would damage
the extender.
Verfügbares Zubehör - Available accessories
• RS232-Kabel, Buchse/Stecker (582500000x)
• HDMI-Kabel, Typ A, 19-Pin (58090007xx)
• Stereo Klinkenkabel 3,5 mm für IR, Stecker/Stecker (576600000x)
• HDMI-Transceiver Plus (7488000024)
• IR Receiver/Transmitter (7488 000 026)
• RS232 cable, female/male (582500000x)
• HDMI cable, type A, 19-pin (58090007xx)
• Stereo 3.5 mm mini jack for IR, male/male (576600000x)
• HDMI Transceiver Plus (7488000024)
• IR receiver/transmitter (7488 000 026)
