Kindermann HDbaseT 7456000543 Service manual

Wandanschlussfeld Transmitter/Receiver/Set mit IR
Wallplate Transmitter/Receiver/Set with IR
HDbaseT System
HDbaseT system
Art.-Nr. 7456000543/7456000544/7456000545
Ref. No. 7456000543/7456000544/7456000545
Montage- und Bedienungsanleitung
Mounting and operating instructions

GB
D*Installationsvorschlag
*Sample of installation

2
Systembeschreibung - Specification
Mit dem HDMI-Extender Set Advanced werden HDMI- und Kontroll-Signale (IR) bis 1080p
mittels Cat-Kabel bis zu einer Entfernung von 70 m übertragen. Benötigt Transmitter und Receiver.
HDMI cat Extender Set Advanced for the transmission of HDMI and control signals (IR) via STP cable over
a distance of up to 70 m at 1080p. Requires transmitter and receiver.
Lieferumfang - Contents
• 1 x Receiver (7456000544, 7456000545)
• 1 x Sender (7456000543, 7456000545)
• IR-Dioden-Set (7456000545)
• 1 x Bedienungsanleitung
• 1 x Receiver (7456000544, 7456000545)
• 1 x Sender (7456000543, 7456000545)
• Set of IR diodes (7456000545)
• 1 x Operating instructions
Sicherheitshinweise - Safety instructions
• Bitte die Anleitung sorgfältig durchlesen und aufbewahren
• Umsetzer dürfen nur mit Sicherheitskleinspannung betrieben werden
• Das System darf nur in trockener Umgebung gelagert und eingesetzt werden
• Bitte beachten Sie die Sicherheitshinweise der anzuschließenden Geräte
• Der Stromanschluss an eine 230 V-Anlage darf nur von einer Elektro-Fachkraft (nach VDE 100)
vorgenommen werden
• Please read the instructions carefully and store them
• The switch must be operated at safety low voltage
• The unit may only be stored and used in a dry place
• Please note the safety instructions of the connected equipment
• Only a certified electrician is allowed to connect the module to the mains (230 V) in accordance
to VDE 0100
Funktionen - Functions
• Übertragung der HDMI- und IR-Signale mit nur einem Cat-Kabel
• Bis zu 70 m bei 1080p (60 Hz)
• Datenrate bis 10,2 Gbps
• Entspricht der HDMI 1.4 Norm
• Unterstützt HDCP und EDID
• Stabiles Aluminium Gehäuse, geeignet für 50 x 50 mm Rahmensysteme
• Transmission of HDMI and IR signals with a single cat cable
• Up to 70 m at 1080p (60 Hz)
• Data rate up to 10.2 Gbps
• Complies with HDMI 1.4 standard
• Supports HDCP and EDID
• Sturdy aluminum casing, suitable for 50 x 50 mm frame systems

3
Anschließen - Installation
Für den Unterputzeinbau benötigen Sie eine Doppeldose (keine zwei einzelnen)
1. Installieren Sie das zugehörige Netzteil (12 V, 1A) entweder als Unterputzversion 5555000119 oder als
Steckernetzteil in einem separaten Bauraum (aus thermischen Gründen).
2. Führen Sie die max. 70 m lange Cat-Strecke zum Receiver/Transmitter und die Spannungs-
versorgung in eine Doppeldose und montieren den beiliegenden Stecker für Stromversorgung
(Polarität siehe Beschriftung Transmitter/ Receiver/ Netzteil).
3. Montieren Sie den Transmitter / Receiver in die Doppeldose. Beachten Sie hierbei, dass das Cat-
Kabel den größtmöglichen Biegeradius haben sollte.
4. Verfahren Sie ebenso mit der Gegenstelle (da die Geräte sich untereinander per PoC versorgen,
ist pro System nur 1 Netzteil erforderlich).
5. Testen Sie die HDMI Übertragung, z. B. mit Laptop und Display/Projektor
6. Montieren Sie die Rahmen und Blenden nach folgendem Schema:
For the installation a double flush-mount switch socket is needed (not 2 single)
1. Because of thermal reasons please install the matching power supply (12 V, 1A) into a separate space.
It is available in an installation version 5555000119 and as an pluggable version.
2. Install the cat cable from the receiver/transmitter and the 12 V power cord into a flush-mount switch
socket. Please mount the supplied connector for the power (polarity is printed on the transmitter /
receiver / power supply).
3. Mount the transmitter / receiver into the double flush-mount switch socket. Please lay the cat-cable
into the maximum possible bending radius.
4. Install the second unit like described (because the units supply each other with PoC only one power
supply is needed per set).
5. Test the HDMI transmission, e. g. with laptop and display/projector.
6. Mount the frames and covers as shown:
50
50
*Installationsvorschlag, nicht im Lieferumfang enthalten
*Sample of installation, not included
*
*
*
*

4
Anschließen - Installation

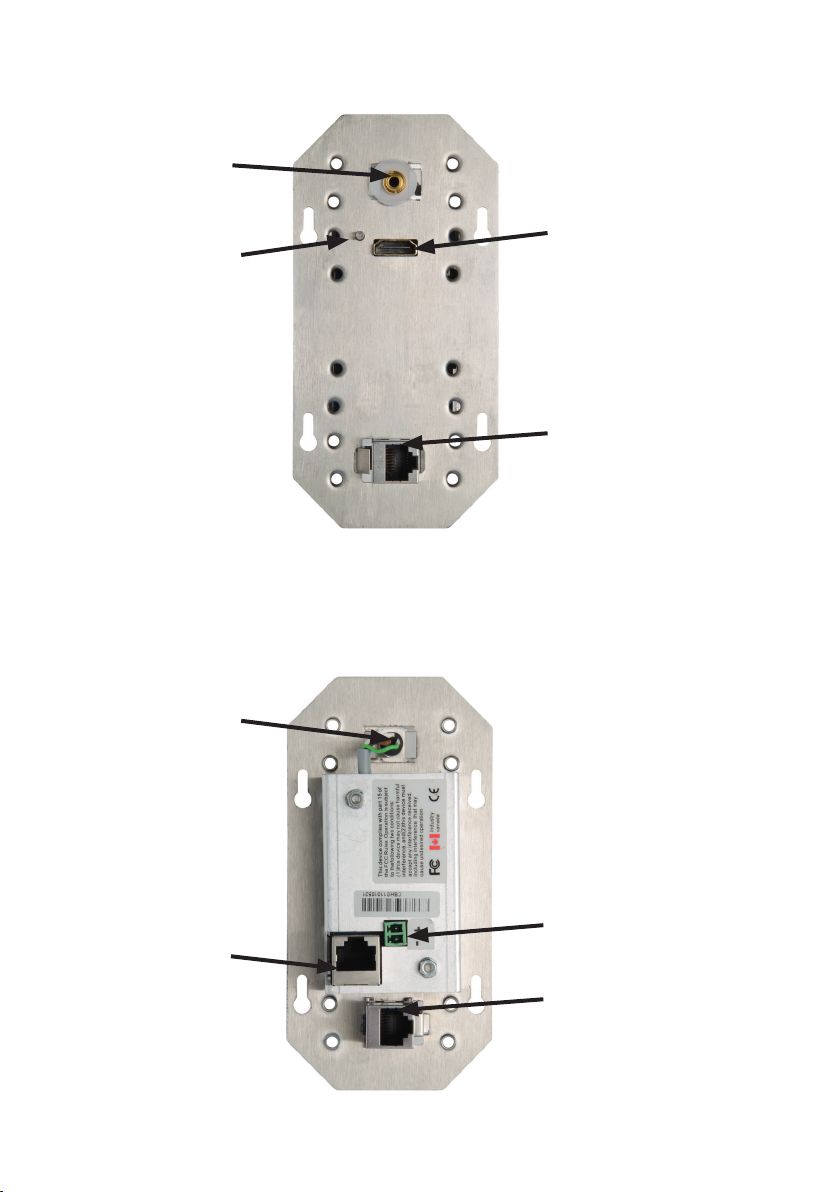

1. Transmitter, Vorderseite - transmitter, front:
IR-Emiter, 2 polig
nur bei 7456000545
IR out, 2-pin
7456000545 only
Link LED
HDMI-in Type A
Cat gender changer
(Für gesonderte Netzwerkverbindung)
(For separate network connection)
2. Transmitter, Rückseite - transmitter, back:
Anschluss für Strom-
versorgung 12V, 1A
Power connector 12V, 1A
HDbaseT out
IR-Ausgang, 2 polig
nur bei 7456000545
IR out, 2-pin
7456000545 only
Cat gender changer
(Für gesonderte Netzwerkverbindung)
(For separate network connection)

5
3. Receiver, Vorderseite - receiver, front:
Link LED
HDMI-out Type A
2. Receiver, Rückseite - receiver, back:
HDbaseT out
IR-Sensor, 3 polig
nur bei 7456000545
IR in, 3-pin
7456000545 only
IR-Eingang, 3 polig
nur bei 7456000545
IR in, 3-pin
7456000545 only
Cat gender changer
(Für gesonderte Netzwerkverbindung)
(For separate network connection)
Cat gender changer
(Für gesonderte Netzwerkverbindung)
(For separate network connection)
Anschluss für Strom-
versorgung 12V, 1A
Power connector 12V, 1A

6
Eingang/Input Ausgang/Output
Transmitter
Transmitter HDMI Type A Transmitter Transmitter
HDbaseT, RJ45, IR, 2 pol.,
3,5 mm Klinke/TRS
Versorgung/power: 2 pol.,
3,5 mm Phoenix
Receiver
Receiver
HDbaseT, RJ45 IR, 3 pol.,
3,5 mm Stereoklinke/TRS
Versorgung/power: 2 pol.
3,5 mm Phoenix
Receiver
Receiver HDMI Type A
Allgemein / general
Auflösungsbereich
Resolution range
HDMI: 1080P@60Hz,
3D, 4k*2k
Betriebstemperatur
Working temperature
0°C bis 35°C
32°F to 95°F
Farbtiefe
Colour depth 48 bit Luftfeuchtigkeit Humidity
10% bis 90%, nicht kondensierend
10% to 90%, non-condensing
IR Reichweite
IR range TX: 3 m, RX: 8 m Lagertemperatur Storage temperature
-20°C bis 70°C
-4°F to 140°F
Cat–Reichweite
Cat range
(1080p 60Hz, 36bit)
Cat-5e/Cat-6 60 m 1080p
Cat-6a/Cat-7 70 m 1080p
Versorgungsspannung
Working voltage
Fernversorgung: 10 bis 30 V DC, lokale Versorgung: 6 bis 30 V DC, 12 W
remote Power: 10 to 30 V DC, local Power: 6 to 30 V DC, 12 W
HDCP Kompatibel mit HDCP, EDID und DDC
HDCP, EDID and DDC compliant
Netzteil
Power supply
5555000119
7488000027
Output: 12 V DC, max. 1 A
Output: 24 V DC, min. 12 W
Energieverbrauch
Power consumption
Transmitter: 2,7 W max
Receiver: 5,2 W max
Gewicht
Weight
Transmitter: 0,8 kg
Receiver: 0,7 kg
Abmessungen
Case dimensions
Transmitter/Receiver:
70 x 42 x 16 mm (BxHxT)
Befestigungsbohrunen/holes:
3 mm
Technische Daten Transmitter/Receiver
- Technical data transmitter/receiver

7

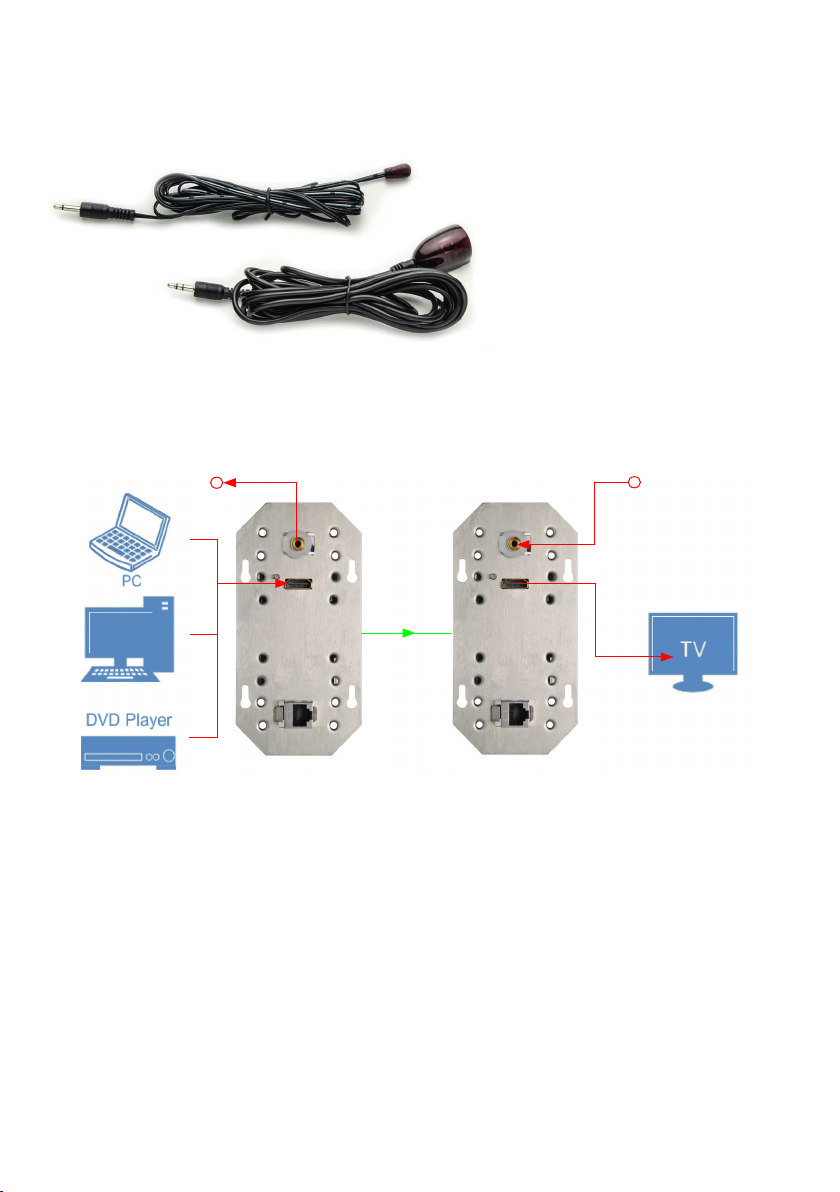

Der IR Sender (2 poliger Stecker) und der IR Empfänger (3 poliger Stecker).*
The IR sender (2-pin TRS) and the IR receiver (3-pin TRS).*
Anschließen - Installation
Beispiel - Example:
1. Sorgen Sie für eine ausreichende Kühlung von Transmitter und Receiver.
2. Verbinden Sie Ihre HDMI Quelle (DVD Player, PC’s, Laptops, usw.) mit dem Transmitter per HDMI
Kabel. Schließen Sie das Ausgabegerät ebenfalls per HDMI an den Receiver an.
3. Schließen Sie gegebenenfalls den IR Empfänger (3-poliger Klinkenstecker) an den IR Anschluss des
Receivers und den IR Sender (2 poliger Klinkenstecker) an dem IR Ausgang des Transmitters.
4. Versorgen Sie nun das Netzteil mit Spannung.
1. Please make sure that transmitter and receiver don’t get too warm.
2. Connect your HDMI sources to the input of the transmitters and the sink (display/projector) to the
output of the receiver.
3. If needed connect the IR receiver (3-pin TRS) to the receiver and the IR sender (2-pin TRS) to the
transmitter.
4. Support the power supply with power.
HDbaseT
IR-out IR-in
HDMI
HDMI
POC
(Cat)
Transmitter Receiver
* Nur bei 7456000545 enthalten
* Comes only with 7456000545
IR Emitter
IR Sensor

7456000543/7456000544/7456000545 D/GB 2019-11/842 121 Änderungen vorbehalten / Subject to alterations Printed in Germany
Kindermann GmbH · Mainparkring 3 · D-97246 Eibelstadt · E-Mail: [email protected] · www.kindermann.com
Verfügbares Zubehör - Available accessories
• HDMI-Kabel, Typ A, 19-Pin (58090001xx)
• CAT-6 Patch Kabel (57720001xx)
• Unterputz-Netzteil (5555000119)
• Steckernetzteil (7488000027)
• HDMI cable, type A, 19-pin (58090001xx)
• Cat-6 Patch cable (57720001xx)
• Power supply for installation (5555000119)
• Power supply (7488 000027)
CE-Konformitätserklärung - CE certificate
Die aktuell gültige CE Erklärung kann unter folgender URL eingesehen und heruntergeladen werden:
The currently valid EG declaration can be viewed and downloaded at the following URL:
https:\\shop.kindermann.de\erp\KCO\avs\7\7456\7456000543\12_Zertifizierungen\CE7456000543-5.pdf
