KKT KOLBE PROFI FREE Series User manual

Version: 1.4 / 180316 DE
Benutzerhandbuch
für Ihre Design-Dunstabzugshaube
Modell:
FREE
P
R
O
F
I
LINE
User’s manual
English language
→

Hinweise und Symbole
!
Dieses Symbol auf dem Produkt oder seiner Verpackung weist dar-
auf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu
behandeln ist, sondern an einem Sammelpunkt für das Recycling
von elektrischen und elektronischen Geräten abgegeben werden
muss.
Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts
schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch falsches Entsorgen gefähr-
det. Weitere Informationen über das Recycling dieses Produkts
erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem
Geschä, in dem Sie das Produkt gekauft aben.
Dieses Symbol verdeutlicht einen Sicherheitshinweis.
Sie nden es insbesondere bei allen Beschreibungen der Arbeits-
schritte, bei welchen Gefahr für Personen entstehen kann.
Beachten Sie diese Sicherheitshinweise und verhalten Sie sich
entsprechend vorsichtig.
Geben Sie diese Warnungen auch an andere Benützer weiter.
Dieses Symbol verdeutlicht einen Warnhinweis.
Sie nden es bei der Beschreibung der Arbeitsschritte, die beson-
ders zu beachten sind, damit Beschädigungen an den Geräten ver-
hindert werden können. Geben Sie auch diese Sicherheitshinwei-
se an alle Gerätebenutzer weiter.
Dieses Symbol verdeutlicht Tipps.
Dieses Symbol weist Sie auf nützliche Tipps hin und macht auf
richtiges Vorgehen und Verhalten aufmerksam. Das Beachten der
mit diesem Symbol versehenen Hinweise erspart Ihnen manches
Problem.

!
DE
Zugängliche Teile am Gerät können heiß werden,
wenn Kochgeräte darunter stehen.
• Halten Sie Kleinkinder vom Gerät fern. Die Bedienung des Gerätes durch
Kinder ist nur unter Aufsicht von Erwachsenen erlaubt.
• Das Gerät ist nur für den Betrieb im Haushalt ausgelegt und ist aus-
schliesslich dafür zu verwenden.
• Die Installation ist durch qualiziertes Fachpersonal vorzunehmen.
• Das Gerät und die Filter sind regelmässig zu reinigen um einwandfrei
funktionieren zu können. Bitte das Kapitel “Reinigung und Pege“
beachten.
• Fett oder Ölhaltige Filter stellen grosse Brandgefahr dar.
• Das Gerät darf außen nur in ausgeschaltetem Zustand gereinigt werden.
• Für Reinigungen im Inneren des Geräts muss dieses vom Stromnetz
getrennt werden.
• Verwenden Sie keine oene Flamme für die Reinigung der Filter.
• Bei Fehlfunktion des Geräts ist der Kundendienst zu benachrichtigen.
Versuchen Sie auf keinen Fall das Gerät selbst zu reparieren.
• Halten Sie den Raum gut durchlüet, wenn sie das Gerät über einem
Gasherd betreiben.
• Der Abluschlauch des Gerätes muss in einem separaten Abluschacht
nach aussen verlegt werden. Er darf durch keine andere Schächte oder
Kamine verlegt werden.
• Lesen Sie die Bedienungsanleitung / Montageanleitung vor der Montage
des Geräts gründlich durch.
• Prüfen Sie, ob die Technischen Daten (V und Hz) auf dem Typenschild des
Geräts mit denen Ihrer Hausinstallation übereinstimmen. Stimmen diese
nicht überein, bringen Sie das Gerät an die Verkaufsstelle zurück. Bei
diesbezüglicher Unklarheiten fragen Sie Ihren Stromversorger.
• Ein allfälliger Garantienachweis ist ausschliesslich durch den Garantie-
schein Ihres Händlers und oder die Kaufquittung zu erbringen.
Warnung

4
Konformitätserklärung
Hiermit erklärt KKT KOLBE Küchentechnik GmbH & Co. KG, dass sich das Gerät mit
Home Connect Funktionalität in Übereinstimmung mit den grundlegenden Anforderungen
und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU bendet.
Eine ausführliche RED Konformitätserklärung nden Sie im Internet unter www.kolbe.de
auf der Produktseite Ihres Gerätes unter den Downloads.
Vielen Dank und Herzlichen Glückwunsch zum Kauf Ihrer neuen
Dunstabzugshaube.
Wir empfehlen Ihnen, diese Bedienungsanleitung aufmerksam zu lesen. Sie
werden so mit Ihrem neuen Gerät schneller und besser vertraut. Markieren
Sie die für Sie wichtigen Stellen.
Bewahren Sie dieses Dokument so auf, dass Sie jederzeit darin nachschla-
gen können und es möglichen Geräte - Folgebesitzern weitergeben können.
Sie haben ein gutes Gerät gewählt, welches Ihnen bei sachgerechter Bedie-
nung und Wartung viele Jahre dienen wird.
Unsere Geräte sind nicht für die gewerbliche Nutzung bestimmt. Sie sind für
den Gebrauch im Haushalt ausgelegt.
Bei gewerblichem Gebrauch reduziert sich die Gewährleistung um 50 %.
Vielen Dank
Bitte beachten Sie, dass wir unsere Handbuchdokumentationen
stetig aktualisieren.
Sollten Sie also Unstimmigkeiten erkennen: Die aktuellste
Version Ihres Benutzerhandbuches nden Sie immer auf
unserer Support- oder Produktseite unter www.kolbe.de .
Im Hinblick auf die ständige Weiterentwicklung behalten wir uns technische Än-
derungen, Druckfehler oder sonstige Abweichungen ohne Bekanntmachung vor.
Dies gilt insbesondere auch hinsichtlich Maßangaben bzw. Ausschnittmaße.

5
Inhaltsverzeichnis
DE
Übersicht
1. Allgemeine Hinweise
1.1 Bestimmungsgemäße Verwendung
1.2 Hinweise zum Umweltschutz
1.3 Allgemeine Ratschläge
2. Vor Benutzung der Dunstabzugshaube
3. Benutzung der Dunstabzugshaube
3.1 Sicherheitshinweise zum Gebrauch
3.2 Im Ablubetrieb
3.3 Im Umlubetrieb
4. Reinigung und Pflege
4.1 Ersetzen der Fettfilter
4.2 Aktivkohlefilter
5. Wechseln der Beleuchtung
6. Störung - was tun, wenn?
6.1 Kundenservice
7. Installation
7.1 Installationsangaben
7.2 Verwendung als Abzugshaube
7.3 Verwendung als Umluhaube
7.4 Elektrischer Anschluss
7.5 Montage des Kohlefilters
8. Bedienfelder
9. Installation des Gerätes
10. Problembehebung
11. Informationen zur Abluleitung
12. Gewährleistung
6
7
7
9
10
11
14
14
17-19
20
21
22

6
Allgemeine Hinweise
1. Allgemeine Hinweise
1.1 Bestimmungsgemäße
Verwendung
1.2 Hinweise zum
Umweltschutz
1.3 Allgemeine Ratschläge
Das Gerät ist für die Verwendung im
Haushalt bestimmt. Der Hersteller haf-
tet nicht für Schäden die durch bestim-
mungswidrigen Gebrauch oder falsche
Bedienung verursacht werden.
1.2.1 Verpackung
Das Verpackungsmaterial ist zu 100%
wiederverwertbar . Beachten Sie bei der
Entsorgung die örtlichen Vorschrien.
1.2.2 Entsorgung
Falls Sie dieses Gerät als Ersatz für ein al-
tes Gerät erworben haben, entsorgen Sie
Ihr Altgerät bitte gemäss den gesetzli-
chen Bestimmungen. Vor der Entsorgung
muss das Gerät durch Abschneiden des
Versorgungskabels untauglich gemacht
werden.
Zur Entsorgung ist das Gerät bei den zu-
ständigen Sammelstellen abzugeben.
Das Verpackungsmaterial (Plastikbeutel,
Styroporteile usw.) stellt eine Gefahren-
quelle für Kinder dar. Bewahren Sie das
Verpackungsmaterial deshalb außerhalb
der Reichweite von Kindern auf.
Dunstabzugshauben ziehen unangeneh-
me Gerüche und Dampfe ab und schaen
eine angenehme Raumlu. Fettpartikel,
Wrasen und auch Feuchtigkeit werden
vom Fettlter aufgenommen.
Eine richtig bemessene Dunstabzugs-
haube verscha ein angenehmes Raum-
klima ohne dass Zugluft entsteht und
sorgt für eine erträgliche Lufeuchtig-
keit von 40-60%.
a) Vor Reinigungs- oder Instandhaltungs-
arbeiten ist die Stromversorgung der
Dunstabzugshaube durch Abziehen des
Steckers oder Ausschalten/Herausdre-
hen der Sicherung zu unterbrechen.
b) Die von der Abzugshaube angesaugte
Luft darf nicht über das Ablurohr der
Achten Sie vor dem Einschalten des Gerä-
tes darauf, dass kein oenes Kaminfeuer
brennt. Es könnte sonst massive Rauch-
entwicklung in Ihrer Wohnung entste-
hen.
Gi ige Verbrennungsgase können aus
dem Kamin oder Abzugschacht in die
Wohnräume gezogen werden. Es be-
steht Lebensgefahr!
!
!

7
Allgemeine Hinweise
2. Vor Benutzung der
Dunstabzugshaube
3. Benutzung der
Dunstabzugshaube
3.1 Sicherheitshinweise zum
Gebrauch
Prüfen Sie, ob die Abzugshaube wäh-
rend des Transports beschädigt wur-
de.
Die Installation, der elektrische An-
schluss und die Verbindungen der Ab-
zugsleitungen muss unter Beachtung der
Herstellervorschrien und unter Einhal-
tung der örtlichen Vorschrien von einer
ausgewiesenen Fachkra ausgeführt
werden.
Der Abluschlauch darf nicht aus brenn-
barem Material sein, oder solches enthal-
ten.
• Während des Betriebes der Dunst-
abzugshaube müssen die Fettlter
immer eingesetzt sein, ansonsten
kann sich Fettdunst in der Haube und
im Ablusystem ablagern.
• Bei Gasherden ist darauf zu achten,
dass die Kochstellen nicht ohne Koch-
geschirr betrieben werden.
• Bei oenen Gasammen können Teile
des Gerätes durch die aufsteigende
Hitze beschädigt werden.
• Flambieren unter der Dunstabzugs-
haube ist wegen Brandgefahr nicht
erlaubt.
Heizung oder anderer, nicht elektrisch
betriebenen Geräten abgeführt werden.
c) Unter der Dunstabzugshaube dürfen
keine ambierten Gerichte zubereitet
werden. Die oene Flamme könnte die
Haube zerstören oder gar einen Küchen-
brand Brand verursachen.
d) Wenn Sie Speisen frittieren, lassen Sie
die Pfanne niemals unbeaufsichtigt, da
das Fett Feuer fangen könnte.
e) Eine konstante Instandhaltung ge-
währleistet einwandfreien Betrieb und
optimale Leistung der Dunstabzugshau-
be.
f) Wird die Dunstabzugshaube zusam-
men mit anderen nicht durch elektrische
Energie versorgten Geräten betrieben,
darf der Unterdruck im Raum einen Wert
von 4 Pa (4 x 10-5 bar) nicht überschrei-
ten.
g) Stellen Sie sicher, dass der Raum aus-
reichend belüet ist.
h) Reinigen Sie die schmutzigen Oberä-
chen regelmäßig von Verkrustungen.
i) Reinigen oder ersetzten Sie den Filter
regelmäßig.
!
!
!
DE

8
Die aufsteigende Flamme kann das im
Filter abgelagerte Fett entzünden.
• Frittieren oder das Arbeiten mit Ölen
und Fetten unter der Dunstabzugs-
haube darf wegen Brandgefahr nur bei
ständiger Beaufsichtigung geschehen.
Sicherheitshinweise zum Gebrauch
!
Achtung! Bei mehrfach verwendetem
Öl steigt das Risiko der Selbstentzün-
dung.
Sonstige Arbeiten mit oener Flamme
sind nicht gestattet. Sie könnten den/die
Filter oder sonstige Geräteteile beschä-
digen oder gar einen Brand auslösen.
Bei Ablu betrieb der Dunstabzugs-
haube
und Betrieb von schornsteinabhängigen
Feuerungen (z.B. Kohleofen) muss für
ausreichende Frischluzufuhr im Auf-
stellraum gesorgt werden. Befragen Sie
in jedem Fall den zuständigen Kaminkeh-
rermeister.
Falls kein fest installiertes Ablurohr
oder kein Abluschach vorhanden ist,
müssen Sie die Abzugshaube auf Umlu-
betrieb umrüsten. (siehe Kapitel 12.1)
3.2 Im Ablu betrieb
3.3 Im Umlu betrieb
Die angesaugte Luft wird durch den Ab-
luschlauch ins Freie geblasen.
Dafür muss in Ihrem Haus ein Ablu-
schacht bzw. ein ins Freie führendes Ab-
lurohr vorhanden sein.
Das Gerät einige Minuten vor Beginn der
Kochvorgänge einschalten.
Es ist sowohl bei Ablu- als auch bei Um-
lubetrieb empfehlenswert, das Gebläse
nach dem Kochen noch ca. 5 bis 10 Minu-
ten weiter laufen zu lassen. Damit wird
die Küchenlu von verbleibenden Wra-
sen und Gerüchen befreit.
1. Für eine bessere Leistung der Dunst-
abzugshaube den Auszugteil (soweit vor-
handen) herausziehen.
2. Stellen Sie die Geschwindigkeit des
Gebläses je nach der abzusaugenden
Rauch- oder Dampfmenge ein.
3. Die Dunstabzugshaube erst ca. 5 bis 10
Minuten nach Beendigung des Kochvor-
gangs wieder ausschalten.
4. Den Dampfsammler (soweit vorhan-
den) wieder einsetzen.
Nachlau unktion
Wenn ihr Gerät mit einer Nachlauunkti-
on ausgestattet ist, können Sie diese mit
einer zusätzlichen Taste im Bedienfeld
(Kapitel 9) aktivieren.
Die angesaugte Luft wird durch einen
Kohlelter (auch Aktiv-Kohlelter ge-
nannt) geltert und im Raum umgewälzt.
Der Kohlelter hält die beim Kochen ent-
stehenden Gerüche fest.
Die ltrierte Luft wird durch Luönun-
gen seitlich oder nach oben zurück in die
Küche ausgestoßen.
Wird die Dunstabzugshaube im Umlu-
betrieb eingesetzt, ist der gleichzeitige
Betrieb einer raumluabhängigen Feu-
erstätte unbedenklich.

9
Reinigung und P ege
DE
!
4. Reinigung und P ege
4.1 Reinigen der Metall lter
• Die Metallfettlter in heißem Spül-
wasser gut einweichen, dann mit
einer weichen Bürste reinigen und
anschließend mit heißem Wasser gut
abbrausen. Eventuell den Vorgang
wiederholen.
•Die Metallfettlter können auch in der
Geschirrspülmaschine bei einem
Vor jeder Installations- Wartungs- oder
Reinigungsarbeit die Dunstabzugshaube
vom Elektronetz trennen, indem Sie:
Den Netzstecker des Gerätes ziehen oder
die Sicherung der Hausinstallation aus-
schalten, oder die Schraubsicherung aus
der Hausinstallation ganz herausschrau-
ben.
• Die Dunstabzugshaube darf nicht
mit einem Dampfreiniger gesäubert
werden.
• Verwenden Sie bei mattschwarz
lackierten Geräten keine Alkoholhal-
tige Reinigungsmittel. Diese könnten
Verfärbungen verursachen.
• Bei Nichtbeachtung der Wartungs-
und Reinigungshinweise besteht infol-
ge von Fettablagerungen Brandgefahr.
• Die an Ihrem Gerät vorhandenen
Fettlter sind regelmässig zu reini-
gen bzw. zu ersetzen. Fettgesättigte
Filter können schnell Feuer fangen
und verbreiten zudem unangenehme
Gerüche.
• Mit Schmutzpartikeln zugesetzte Fett-
lter können die Funktion des Geräts
stark beeinträchtigt.
• Im Bereich der Bedienelemente nicht
zu feucht reinigen um ein Eindringen
von Nässe in die Elektronik zu vermei-
den.
Besondere Hinweise für Geräte mit
Edelstahlgehäuse
Zur Reinigung der Edelstahlächen eig-
net sich ein im Handel erhältliches, nicht
scheuerndes Edelstahl-Reinigungs-
mittel. Nehmen Sie hierzu ein weiches
Tuch und reiben Sie das Gerät trocken.
Aggressive Reinigungsmittel, wie zum
Beispiel Scheuermittel, Essigreiniger,
Schleifgranulat beschädigen die Ober-
 äche der Dunstabzugshaube.
• Reinigungsintervall für Metallfett lter:
alle 2 – 3 Wochen
entsprechend der Gebrauchshäug-
keit
• Austauschintervall für Aktivkohle lter:
alle 3 – 6 Monate
entsprechend der Gebrauchshäug-
keit

10

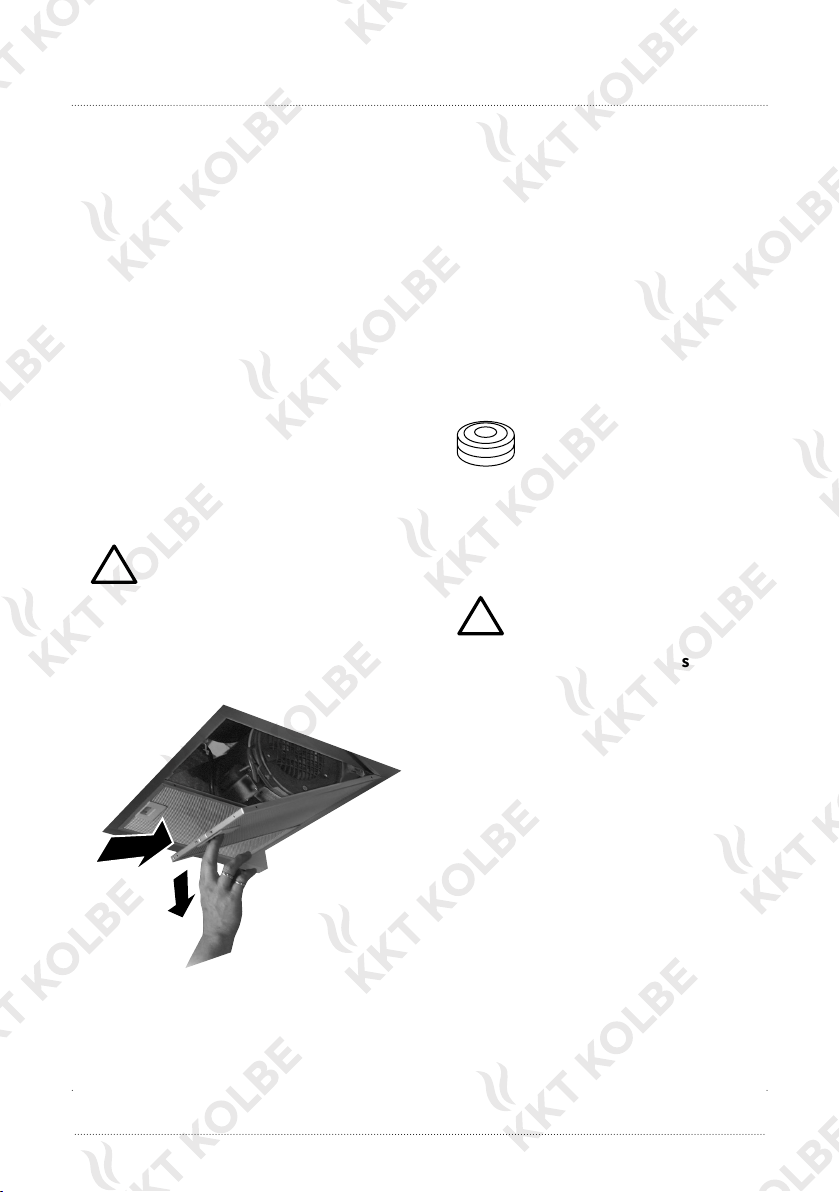

Reinigung und P ege
• Normalprogramm mit 55 °C gereinigt
werden.
• Aufgrund möglicher Fettablagerungen
an Geschirr oder der Ansammlung
von Speiseresten im Gittergewebe
sollten die Metallfettlter separat von
Geschirr und Gläsern gereinigt wer-
den. Stark zugesetzte Metallfettlter
sollten vorher in heißem Spülwasser
gut eingeweicht werden.
• Durch häu ges Reinigen oder durch
die Verwendung von aggressiven
Reinigungsmitteln können Farbver-
änderungen der Metallober äche
au reten. Diese haben keinen Ein-
 uss auf die Filterfunktion und sind
kein Reklamationsgrund.
Vermeiden Sie alkalische Geschirrspül-
maschinenreiniger (ph-Wert über 7).
Achten Sie beim Auswechseln einer
Lampe darauf, dass die neue Lampe
keine höhere Wattleistung als die Origi-
nallampe Ihres Geräts hat.
!
!
4.2 Aktivkohle lter
Herkömmliche Aktivkohlelter (in der
Regel runde Form) können weder ge-
waschen, noch regeneriert werden. Sie
müssen bei normaler Benutzung alle 3
Monate oder je nach Kochgewohnheit
früher ersetzt werden. Der Aktivkohle-
lter neutralisiert unangenehme Gerü-
che aus der Raumluft - diesen benötigen
Sie aber lediglich bei Umlubetrieb der
Dunstabzugshaube.
Trennen Sie vor dem Wechsel der Lam-
pen Ihre Stromversorgung. Die Lampe
kann direkt gewechselt werden.
5. Wechseln der Lampen
Original-
Aktivkohlefilter für
dieses Modell: K606

11
Sollten alle obigen Prüfschritte keine Ab-
hilfe schaen, liegt möglicherweise eine
größeres technisches Problem vor.
Machen Sie auf keinen Fall Reparatur-
versuche an elektrischen/elektronischen
Komponenten des Geräts.
Rufen Sie den Kundendienst.
Wenn der Motor nicht funktioniert:
• Steckt der Stecker richtig in der
Steckdose?
• Liegt ein Stromausfall vor?
• Ist die Sicherung durchgebrannt?
• Wenn die Leistung der Haube unzurei-
chend/das Betriebsgeräusch erhöht
ist:
• Ist die Größe der Abluleitung ausrei-
chend?
• Ist der Ablukanal verstop?
• Der Querschnitt der Luleitung (von
Haube bis Mauerkasten inkl.) sollte
150 mm betragen. Eine Luleitung mit
geringerem Querschnitt kann evtl. die
Leistung des Motors beeinträchtigen.
• Wenn der Mauerkasten mit einem
Fliegengitter versehen ist, kann dies
den Ludurchuss bremsen. Sollte
dies der Fall sein, bitte das Fliegengit-
ter entfernen.
• Wenn die Abdeckplatte des Mauer-
kastens feste, sehr schräge Lamellen
hat, sollte man die Platte entfernen,
um festzustellen, ob sich das Problem
damit löst.
• Setzen Sie eine Abdeckplatte mit
beweglichen Lamellen in den Mauer-
kasten ein, da diese den Lustrom am
wenigsten behindert.
• Ist/sind der/die Filter sauber?
• Wurde der/die Kohlelter vor über
sechs
• Monaten eingesetzt? Dann sollten Sie
diese/n bitte wechseln.
• Wird die der Küche entnommene Luft
durch genügend frische Luft usge-
glichen, damit sich im Raum kein
Unterdruck aufbaut?
Wenn die Beleuchtung nicht
funktioniert:
•Muss die Lampe ausgetauscht wer-
den?
• Wurde die Lampe richtig montiert
und sitz sie bis zum Anschlage in der
Fassung?
• Ist die Sicherung durchgebrannt oder
ausgeschaltet?
6. Störung - Was tun, wenn...
6.1 Kundendienst
Störung - Was tun, wenn...
Bei technischen Fragen zu Ihrem Gerät
wenden Sie sich bitte an:
KKT KOLBE Kundendienst
Tel. [phone]
Mail: [e-mail]
www: www.kolbe.de
→ Weitere Daten und Dokumente
nden Sie auf unserer Website unter
Support-Center.
DE

12
Vor der Installation des Geräts
unbedingt beachten:
• Installation der Geräte nur an geeigne-
ter Stelle
• Prüfen der Wand / Decke auf Tragfä-
higkeit und Belastbarkeit
• Prüfen des Verlaufs von elektrischen
und anderen Leitungen auf und in
der Wand bzw. Decke, um diese nicht
anzubohren
• Prüfen des Zustandes und der Belast-
barkeit der elektrischen Leitungen
Wir empfehlen die Installation des
Geräts durch einen Fachmann.
Halten Sie bei der Installation der Ab-
zugshaube die Mindestabstände zwi-
schen Kochplatte und Abzugshaube
genauestens ein (siehe Kapitel 7.1 „Ins-
tallationsangaben“) und folgen Sie der
Nummerierung der Arbeitsschritte und
der Zusatzanweisungen. Ausführung mit
Luabstoß nach außen (A- siehe auch In-
stallationsangaben) Die Dämpfe werden
über einen am Verbindungsring ange-
schlossenen Abluschlauch nach außen
abgesaugt.
Der Durchmesser des Abluschlauches
muss mit dem des Verbindungsrings
übereinstimmen. Wird ein Rauchrück-
schlagventil benutzt oder ist eins vorge-
sehen, prüfen Sie, ob es nach der Instal-
lation des Abluschlauches frei önen
und schließen kann. Die Abzugshaube
kann mit einer (oberen) oder zwei (obe-
ren und hinteren) Abzugönungen aus-
gestattet sein.
Die Dunstabzugshaube ist in der Regel
für den Gebrauch der oberen Abzugö-
nung, zum Einsatz als Ablu haube vor-
gerüstet. Die nicht benötigten Abzugö-
nungen sind mit einem Kunststodeckel
versehen. Dieser Kunststodeckel kann
durch Drehen im Gegenuhrzeigersinn
einfach entfernt und wahlweise auf einer
anderen, nicht benötigten Abzugönung
montiert werden.

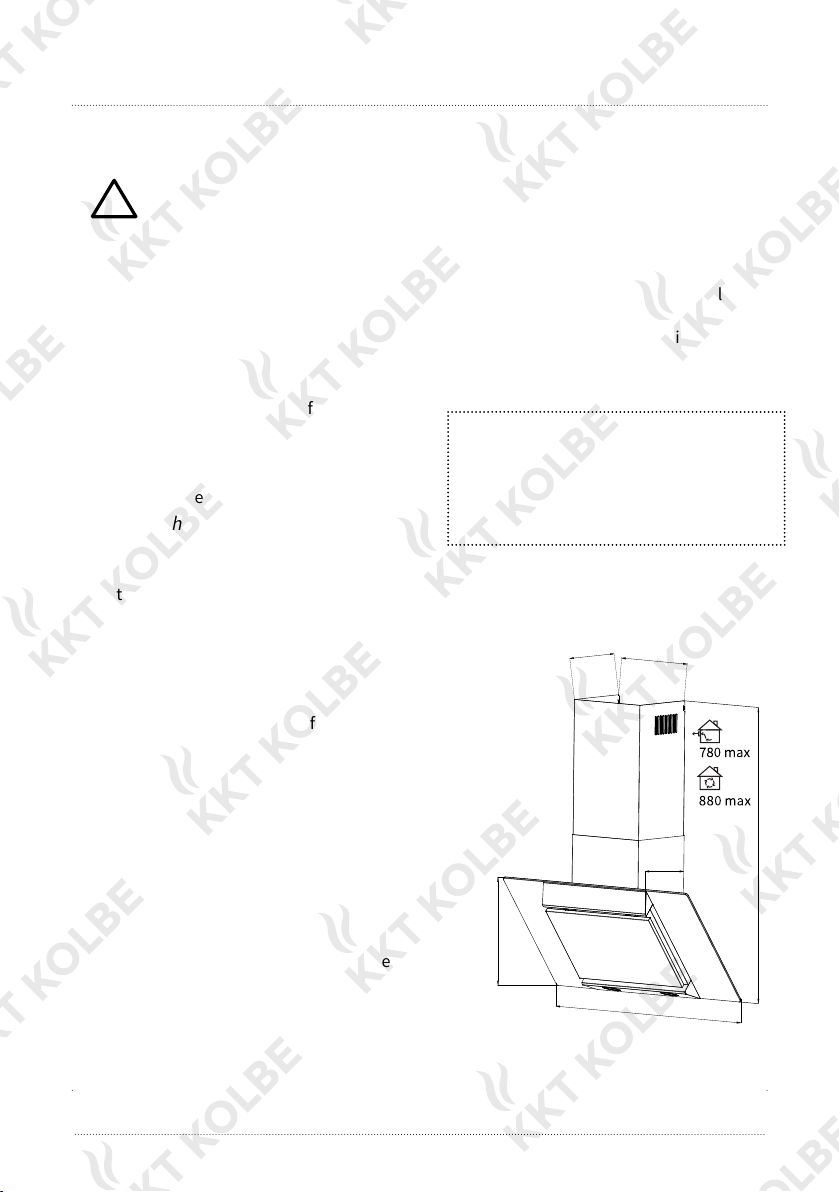

7.1 Installationsangaben
Mindestabstand Unterkante Haubenkörper:
zu Glaskeramik- und Gusskochplatten 65 cm.
zu Gaskochfeld 70 cm.
zu Kohle- / Öl- / Holzfeuerung 85 cm.
7. Installation
Installation
!
515-1005
323
280
345
368
FREE6004TC:60 cm /
FREE8004TC:80 cm / FREE9004TC:90 cm

13
Schließen Sie das Gerät erst dann an das
Stromnetz an, wenn es ordnungsgemäß
installiert ist.
7.2 Verwendung der Abzugshau-
be als Ablu haube (mit Lu ab-
stoß nach Außen)
Sollte die Dunstabzugshaube werkseitig
mit einem Kohlelter ausgestattet sein,
müssen Sie diesen entfernen.
Er ist nur für den Einsatz Ihrer Abzugs-
hauben im Umlubetrieb sinnvoll nutz-
bar.
7.3 Umrüstung der Abzugshaube
in eine Umlu haube
Wenn Sie das Gerät - soweit dafür aus-
gestattet - als Umluhaube verwenden
möchten, müssen Sie vor dem Gebrauch
der Abzugshaube den/die Aktiv-Kohlel-
ter am Lüermotor montieren.
Andernfalls müssen Sie sich den/die Ak-
tivkohlelter vom Lieferanten/Händler
Ihrer Abzugshaube beschaen.
7.4 Elektrischer Anschluss
Prüfen Sie vor dem Anschluss der Abzugs-
haube, ob die auf dem Typenschild ange-
gebene Spannung (V) mit der Netzspan-
nung Ihrer Wohnung übereinstimmt.
Falls das Gerät nicht mit einem Ste-
cker versehen ist, muss ein zweipoliger,
normgerechter, gut zugänglicher Schal-
ter mit einer Mindestkontaktönung von
3 mm durch eine autorisierte Fachkra
eingebaut werden.
Installation
!
Installieren Sie das Gerät auf keinen Fall
wenn die Angaben auf dem Typenschild
nicht mit Ihrer Netzspannung überein-
stimmt.
Das Typenschild bendet sich im Inne-
ren der Abzugshaube, hinter dem Fett-
lter.
Ist die Dunstabzugshaube mit einem
Standardstecker versehen, schließen
Sie diesen an eine gut zugängliche Stan-
dard-Steckdose an.
DE
7.5 Montage des Aktivkohle lters
1. Entfernen Sie den Metallfettlter.
2. Der Aktivkohlelter wird in zwei Teilen
rechts und links des Motors montiert.
Prüfen Sie, ob die Zähne für die Drehrich-
tung der jeweiligen Seite entsprechen.
3. Drehen Sie die Aktivkohlelter an die
Motorposition (in der Regel im Uhrzeiger-
sinn)
Drehen

14
Installation

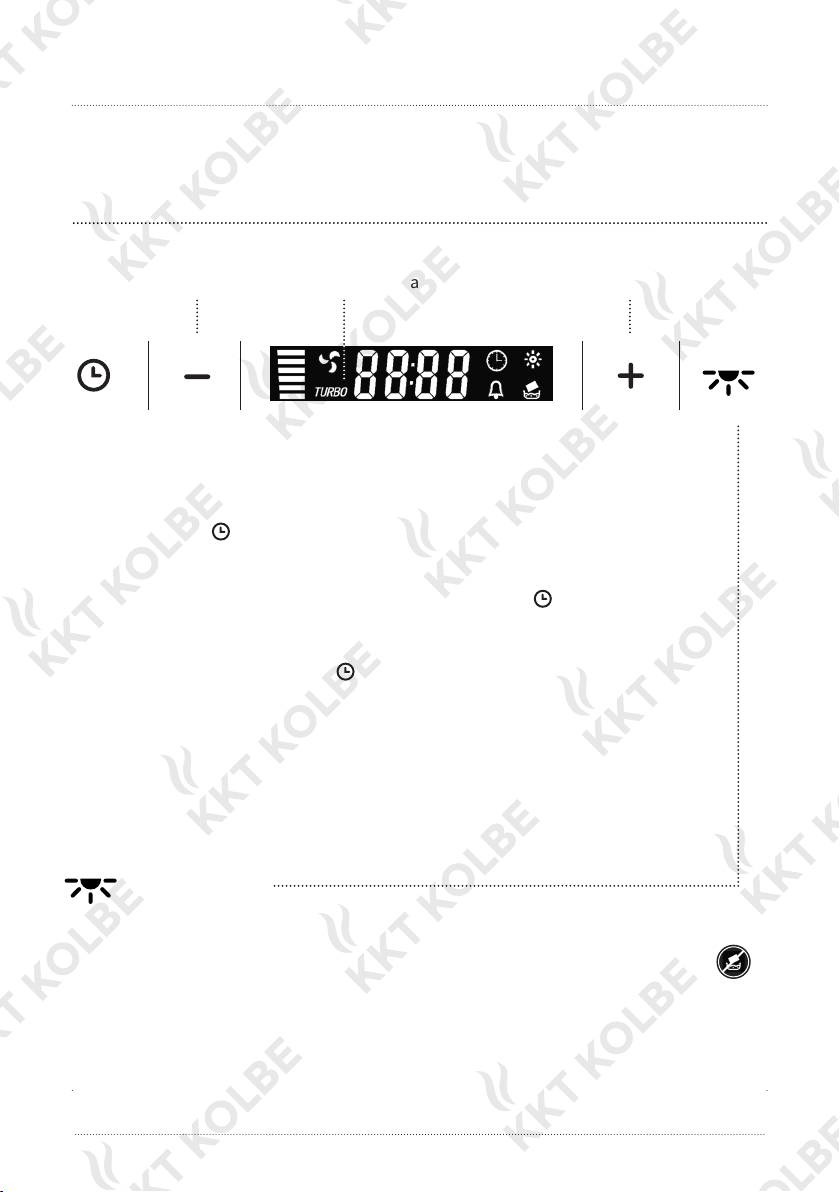

8. Aufbau des Bedienpanels
Einstellung der Uhrzeit:
Halten Sie diese Taste im Stand-By-Modus gedrückt, um die Zeiteinstellung
zu starten. Zunächst blinkt die Stundenanzeige.
Stellen Sie die Stunden per Betätigen der Tasten – und + ein. Drücken Sie
die Taste erneut, um die Einstellung der Minuten wieder mit Hilfe der
Tasten – und + vorzunehmen.
Wenn Sie die Zeiteinstellung beendet haben, warten Sie
entweder 10 Sekunden oder betätigen Sie die Taste erneut.
Einstellung der Nachlaufautomatik:
Kurzes Drücken der Taste während die Dunstabzugshaube im
Gebläsebetrieb ist, führt zu folgenden voreingestellten Nachlaufzeiten:
Aus → 15 Minuten → 30 Minuten → 45 Minuten → 60 Minuten → Aus.
Sie können mit den Tasten – und + zwischen diesen Zeiten wechseln.
Kurze Nachlaufautomatik (5 Minuten) aktivieren:
Drücken Sie die Tasten – und + für eine Minute. Das Display wird blinken -
nach 5 Minuten schaltet sich das Gerät aus. Ein Summton ertönt.
Beleuchtung:
Drücken Sie diese Taste, um die Beleuchtung einzuschalten.
Langes Drücken dieser Taste: Die Erinnerungsanzeige für den
Aktivkohlelter zurücksetzen. Wenn Sie den Aktivkohlelter gewechselt
haben / nicht wechseln müssen / das Gerät mit Abluft etreiben drücken
Sie die Lampentaste lange.
Leistung/Wert
reduzieren
Leistung/Wert
erhöhen
TURBO: Intensivstufe. Nach
5 Minuten automatisch Stufe 3.

15
DE
8.1 Bedienungsanleitung für den WI-FI-Modus
Bedienfelder
Sie müssen die App (So ware) „Wisen“ herunterladen, um die Haube zu
steuern. Es gibt zwei Wege, diese Herunterladen:
1.Scannen Sie diesen QR-Code mit einer entsprechenden App auf Ihrem Handy,
um die App „Wisen“ herunterzuladen:
2. Suchen Sie „Wisen“ im Google Store / APP Store und laden Sie die App herunter.
WI-FI Kon guration für Ihre Smart Dunstabzugshaube:
1.Verbinden Sie Ihr Telefon mit WI-FI (nur 2.4G verfügbar)
2. Drücken Sie „Wisen“ APP, loggen Sie sich mit Ihrem Twitter, Google + oder
Facebook Account ein.
3.Drücken Sie Taste „+“ und „-“ auf der Haube gleichzeitig für 5 Sekunden, dann
schaltet die Digitalanzeige am Rand der Uhr in den Ladestatus. Danach „+“ oben
rechts drücken in der „Wisen“ APP und „Wifi onfi uration“ wählen. Verbinden
Sie das Gerät nun mit Ihrem WLAN und drücken Sie Bestätigung.
4. Wenn WLAN-Konfi uration abgeschlossen ist, bestätigen Sie mit OK.
Anleitung zum Kon gurieren der Smart Dunstabzugshaube:
1.Laden Sie die ‚Wisen‘ APP auf das Mobiltelefon, welches autorisiert werden
muss, und loggen Sie sich ein.
2.Önen Sie die Wisen‘APP im Mobiltelefon (bereits autorisiert),
Klicken Sie auf das „ “ -Symbol in der oberen linken Ecke „Management“,
Klicken Sie auf die Geräteverwaltung und önen Sie die „Autorisierung“

16
Bedienfelder
3. Verwenden Sie ein Mobiltelefon, das autorisiert werden muss. Klicken Sie auf
das „+“ - Symbol in der „Wisen“ -App, wählen Sie die „Scan“ -Funktion. Jetzt
scannen Sie den zweidimensionalen Code des autorisierten Mobiltelefons, um die
Autorisierung zu übermitteln und abzuschließen.
Hinweis:
1. Vergewissern Sie sich, dass die Mobiltelefone eingeschaltet und an das WLAN
angeschlossen sind. Die Anzeigeleuchten sind alle in Betrieb.
2. Vergewissern Sie sich, dass der Router, das mobile APP-Netzwerk, funktioniert.
3. Wenn Sie die WIFI-Verbindung einrichten, halten Sie die Geräte Router und
Handys so nah wie möglich gegeneinander.
4. Das WIFI-Gerät funktioniert nur für 2.4 Netzwerk:
Stellen Sie sicher, dass der Router das 2,4G-Netzwerk verwendet, wenn Sie die
Verbindung herstellen.
5. Das Passwort des Routers muss korrekt sein, es werden keine Sonderzeichen
erkannt. Der Router-Account und das Passwort dürfen nicht länger als 32 Ziern
sein.
6. Um sicherzustellen, dass die WLAN-Einstellung des Routers die Verschlüsselung
WPA2-PSK ist, AES-Authentizierung oder beides auf automatische Einstellung
stellen; die Wireless-Einstellung kann nicht nur auf 11n eingestellt werden.
7. Wenn der Router bereits mit zu vielen Geräten (einschließlich Mobiltelefon oder
PC) verbunden ist, zuerst einige Geräte trennen, dann den Router ausschalten
und neu starten.
8. Wenn im Router die drahtlose MAC-Adressfi terung aktiviert ist, können Sie
versuchen, das Gerät von der MAC-Filterliste des Routers zu entfernen, um sicher-
zustellen, dass der Router den Netzwerkzugriff icht verbietet.

17
Installation
DE
9. Installation der Dunstabzugshaube
Bohren Sie 3 x 8mm Löcher, um die Halterung aufzunehmen.
Schrauben und ziehen Sie die Halterung an der Wand mit den
Schrauben & Schraubverschlüssen fest.
Heben Sie die Dunst-
abzugshaube hoch und
hängen Sie sie in die
Wandhalterung ein.
Wandlöcher
Schraubendübel
Wandhalterung
4 x 30 mm - Schraube

18
Installation
Önen Sie die Abdeckung und entfernen Sie den Aluminium-Fettlter.
Markieren Sie die zwei Löcher für die Montage für die Innenseite der Haube.
Nehmen Sie die Haube wieder nach unten. Bohren Sie die zwei ø 8 mm-
Löcher in die Wand an den markierten Stellen. Hängen Sie die Dunstabzugs-
haube wieder hoch und ziehen Sie die zwei Schrauben fest.
Befestigen Sie den Abluschlauch am Auslass.
Clipsen Sie den oberen und unteren Schacht zusammen. Bevor Sie die Halterung an die
Schächte anbringen, Messen und entscheiden Sie sich für eine Höhe der Befestigung.
Hinweis: Im Ablumodus sollten die Luschlitze des oberen Schachts nach unten
zeigen und verdeckt sein.
Innerer Schacht
Äußerer Schacht
Schachthalterung

19

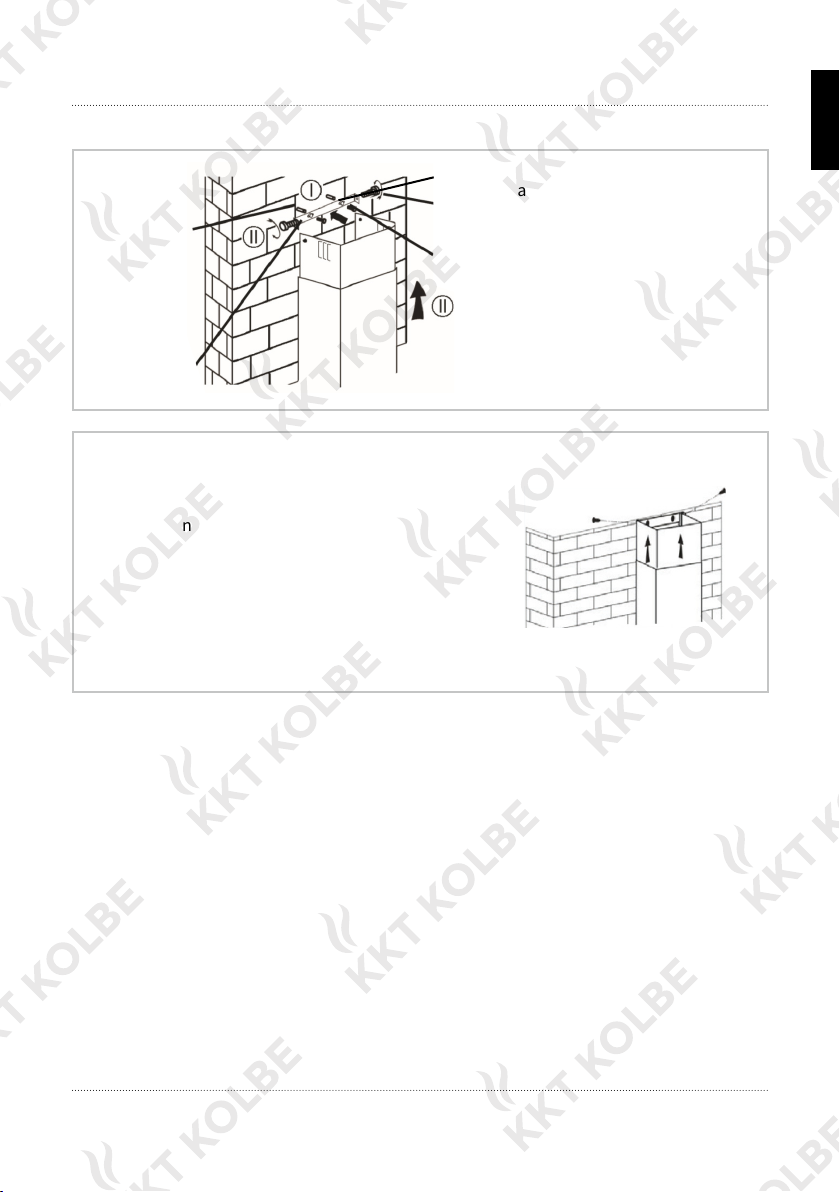

Installation
DE
Setzen Sie den
Schacht auf die
Dunstabzugshau-
be. Die untere
Kaminhalterung
an der Wand mit 2
Schrauben befes-
tigen
(4 mm x 30 mm).
Dann ziehen den oberen Schacht nach oben auf
die gewünschte Höhe.
Befestigen Sie den oberen Schacht auf der oberen
Kaminhalterung mit 2 Schrauben (4 x 8 mm).
Anschließend wird der obere Schacht an der Wand
montiert. Entscheiden Sie sich hierzu für eine
Höhe, markieren Sie die Bohrlöcher und Befesti-
gen Sie die Scheibe entsprechend.
Dübel
Befesti-
gungsplatte
ST4 x 8mm
Schraube
Obere
Schachthaltung
ST4 x 30mm
Schraube

20
Problembehebung
Fehler Mögliche Ursache Lösung
Beleuchtung ist an, aber
Motor läu nicht
Lüft ngsklappe blockiert Blockierung beheben
Kondensator defekt Kondensator ersetzen
Motorlager defekt, klemmt Motor ersetzen
Motor riecht verdächtig Motor ersetzen
Nebst obigen Ursachen
sind folgende möglich:
Beleuchtung funktioniert
nicht, Motor läu nicht
Lampen defekt Lampen ersetzen
Kein Strom, Gerätekabel
nicht richtig angeschlossen
Sicherung kontrollieren,
Kabel richtig anschliessen
Ölspuren Einwegventil undicht Einwegventil abdichten
Übergang vom Grund-
schacht und Teleskop-
schacht undicht
Übergang mit geeignetem
Mittel abdichten
Gerät vibriert Motor nicht fest montiert Motor richtig befestigen
Haube nicht richtig xiert Haube gut xieren
Ungenügender Luabzug Distanz zwischen Haube
und Kochfeld zu gross
Haube tiefer hängen
Zu viel Zugluft urch oene
Fenster oder Türen
Türen und Fenster schlies-
sen
Gerät ist instabil Befestigungsbügel nicht
fest montiert
Schrauben des Befesti-
gungsbügels fest anziehen
Befestigungsschrauben
nicht fest angezogen
Befestigungsschrauben fest
anziehen
10. Problembehebung
