Klarstein 10032901 User manual

10032901 10032897 10032900 10030272
Dunstabzugshaube
Range Hood
Campana extractora
Hotte aspirante
Cappa aspirante

3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die
folgenden Hinweise sorgfältig durch und befolgen Sie diese,
um möglichen Schäden vorzubeugen. Für Schäden, die durch
Missachtung der Hinweise und unsachgemäßen Gebrauch
entstehen, übernehmen wir keine Haftung. Scannen Sie den
QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung
und weitere Informationen rund um das Produkt zu erhalten.
INHALTSVERZEICHNIS
Sicherheitshinweise4
Für den Installateur6
Installation 6
Bedienfeld und Funktionen8
Reinigung und Pege9
Fehlersuche und Fehlerbehebung11
Hinweise zur Entsorgung11
TECHNISCHE DATEN
Artikelnummer 10032901, 10032897, 10032900, 10030272
Stromversorgung 220-240 V ~ 50/60 Hz
KONFORMITÄTSERKLÄRUNG
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Dieses Produkt entspricht den folgenden Europäischen
Richtlinien:
2014/30/EU (EMV)
2014/35/EU (LVD)
2011/65/EU (RoHS)
2009/125/EG (ErP)
English 11
Español 19
Français 27
Italiano 35

4
DE
SICHERHEITSHINWEISE
• Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie
die Bedienungsanleitung zum späteren Nachschlagen gut auf.
• Die Montagearbeiten dürfen nur von einem Elektrofachmann oder einer Fachkraft
durchgeführt werden. Bevor Sie die Dunstabzugshaube verwenden, stellen Sie
sicher, dass die Spannung (V) und die auf der Dunstabzugshaube angegebene
Frequenz (Hz) der Spannung (V) und Frequenz (Hz) ihrer Stromversorgung
entsprechen.
• Für Schäden, die durch unsachgemäßen Gebrauch und unsachgemäße Installation
entstehen, übernehmen wir keine Haftung.
• Kinder unter 8 Jahren dürfen die Dunstabzugshaube nicht benutzen.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im
Haushalt und in ähnlichen Umgebungen vorgesehen.
• Reinigen Sie das Gerät und den Filter regelmäßig, damit das Gerät immer efzient
arbeitet.
• Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose.
• Reinigen Sie das Gerät genau wie in der Bedienungsanleitung angegeben.
• Verwenden Sie unter der Abzugshaube kein offenes Feuer.
• Falls das Gerät nicht normal funktioniert, wenden Sie sich an den Hersteller oder
einen Fachbetrieb.
• Kinder ab 8 Jahren, psychisch und körperlich eingeschränkte Menschen dürfen
das Gerät nur benutzen, wenn sie vorher von einer für Sie verantwortlichen
Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen
vertraut gemacht wurden. Achten Sie darauf, dass Kinder nicht mit dem Gerät
spielen. Kinder ab 8 Jahren dürfen das Gerät nur unter Aufsicht reinigen.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller,
einem autorisierten Fachbetrieb oder einer ähnlich qualizierten Person ersetzt
werden.
• Wenn die Dunstabzugshaube mit Herden verwendet wird, die Gas oder andere
Brennstoffe verbrennen, muss eine ausreichende Belüftung des Raumes vorhanden
sein.
• Flambieren Sie nicht unter der Abzugshaube.
• Achtung: Die Geräteoberäche kann während des Betriebs heiß werden.
Wichtige Hinweise zur Installation
• Die Luft darf nicht in einen Abzug abgeleitet werden, der zum Absaugen von
Rauchgasen von Gas- oder anderen Brennstoffen verwendet wird (gilt nicht für
Geräte, die nur die Luft in den Raum zurückführen).
• Beachten Sie alle regionalen Vorschriften zum Einbau von Entlüftungsanlagen.

5
DE
Wichtige Hinweise zum Abluftbetrieb
WARNUNG
Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das
Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer
raumluftabhängigen Feuerstätte betrieben wird und keine
ausreichende Luftzirkulation garantiert wird.
Raumluftabhängige Feuerstätten, wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler
oder Durchlauferhitzer) beziehen die Luft aus dem Raum und führen Sie durch ein
Abluftrohr oder eine Kamin ins Freie. Im Abluftbetrieb wird der Küche und den
benachbarten Räumen Luft entzogen, ohne ausreichende Zuluft entsteht ein Unterdruck.
Giftige Gase aus dem Kamin oder Abluftrohr können dabei in die Wohnräume
zurückgesaugt werden.
• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft
zirkulieren kann.
• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des Grenzwertes
sicherzustellen.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am Standort der
Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen Sie wenn durch nicht-
verschließbare Öffnungen in Türen und Fenstern, in Verbindung mit einem Zuluft- /
Abluftmauerkasten die zur Verbrennung benötigte Luft nachströmen kann. Lassen
Sie sich in jedem Fall von einem Schornsteinfegermeister beraten und den gesamten
Lüftungsverbund des Hauses beurteilen. Er kann ihnen gegebenenfalls die nötigen
Maßnahme zur Belüftung nennen.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb
ohne Einschränkung möglich.
WARNUNG
Brandgefahr durch Funken ug! Installieren Sie die Abzugshaube nur
über einer Feuerstätte für feste Brennstoffe (wie z.B. Holz oder Kohle),
wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist.

6
DE
FÜR DEN INSTALLATEUR
Verbindung mit dem elektrischen Versorgungsnetz
• Die elektrischen Anschlüsse dürfen nur entsprechend der lokalen Normen und
Gesetze durchgeführt werden.
• Stellen Sie sicher, dass die Versorgungsspannung mit der Nennspannung auf dem
Typenschild des Gerätes übereinstimmen. Falls dies nicht der Fall ist, schließen Sie
das Gerät nicht an.
• Stellen Sie sicher, dass Leitungen nicht mit den sich bewegenden Teilen in Kontakt
kommen und nicht gequetscht werden.
• Das Gerät muss mit der Schutzerde verbunden sein.
INSTALLATION
1 Die Distanz zwischen der Kochäche und der untersten Kante der
Dunstabzugshaube muss mindestens 65 cm betragen (siehe Bild 1).
2 Ist die Höhe deniert, bringen Sie die Verankerung an der entsprechenden Stelle
an. Dazu müssen Sie zuerst Bohrungen setzen (Sie benötigen eine Bohrmaschine,
passende Bohrer, Dübel und Schrauben) und anschließend die Verankerung mit
den Schrauben an der Wand befestigen. Nachdem die Verankerung xiert ist,
bringen Sie nach dem ähnlichen Verfahren die innenliegende Klammer für die
Kaminverblendung an (siehe Bild 2). Achten Sie bitte auf den richtigen Abstand
(messen Sie bitte den Abstand aus), da die Kaminverblendung später an der
Klammer befestigt wird.
3 Fixieren Sie bitte die außenliegende Klammer für die Kaminverblendung an der
Außenseite der Verblendung und überprüfen Sie, ob die innere Kaminverblendung
in der Höhe frei beweglich ist. Als nächstes installieren Sie die Rohrverbindung und
die Kaminverblendung auf der Haube. Siehe hierzu Bild 3.
4 Setzen Sie Die Haube auf die Verankerung (siehe Bild 4).
5 Stellen Sie die richtige Höhe der inneren Kaminverblendung ein so, dass die
Klammern übereinstimmen und xieren Sie diese. Danach können Sie die Haube
mit den Sicherheitsschrauben xieren (siehe Bild 5).
Hinweis: Beachten Sie, dass die zwei Sicherungskappen sich auf der Rückseite des
Gehäuses benden.

7
DE

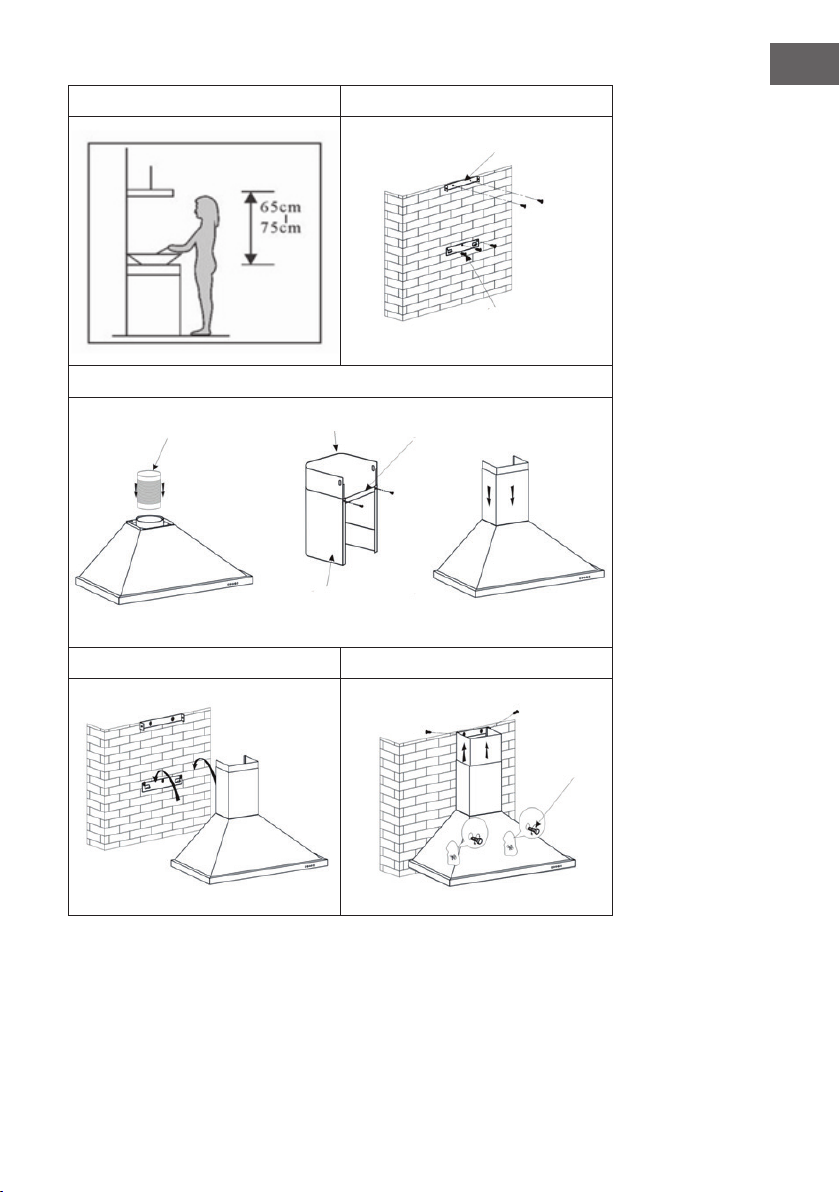

Bild 1 Bild 2
Bild 3
Bild 4 Bild 5
Klammer
Verankerung
Rohrverbindung Innenseite Kaminklammer
Außenseite
Sicherheits-
schrauben

8
DE

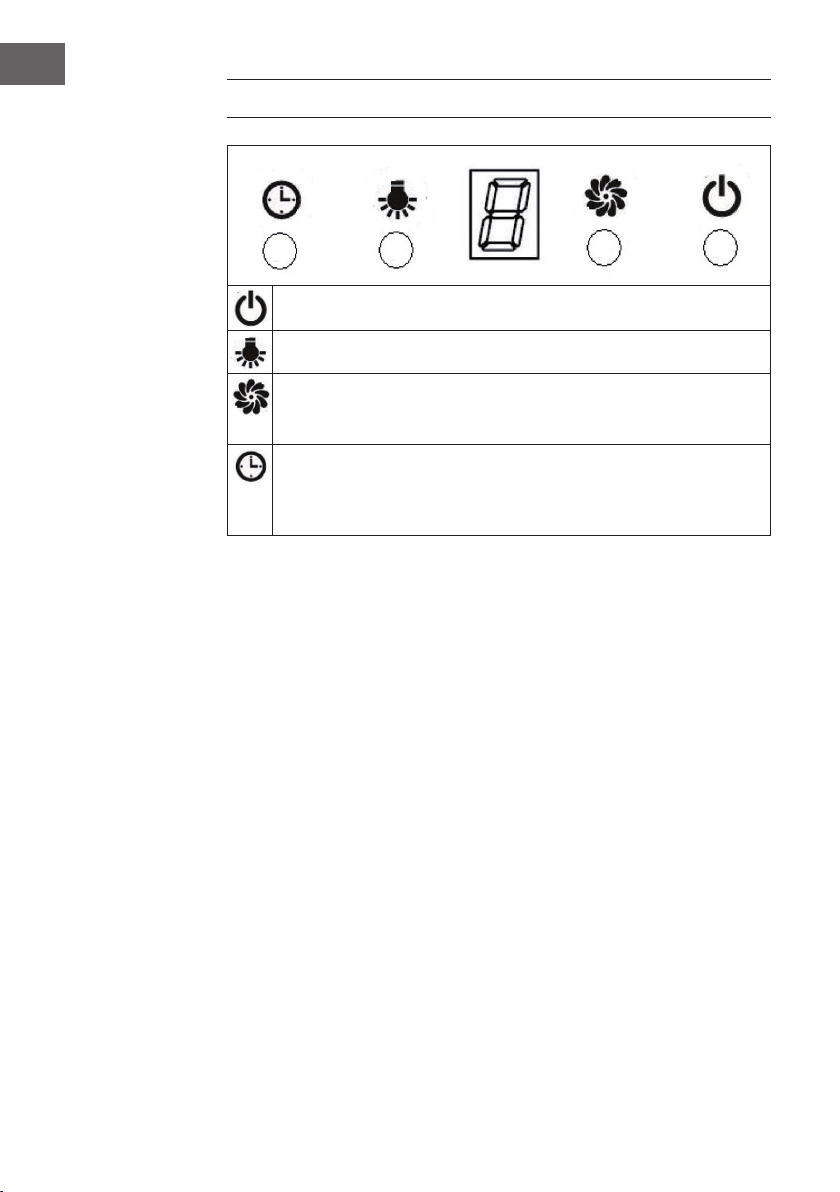

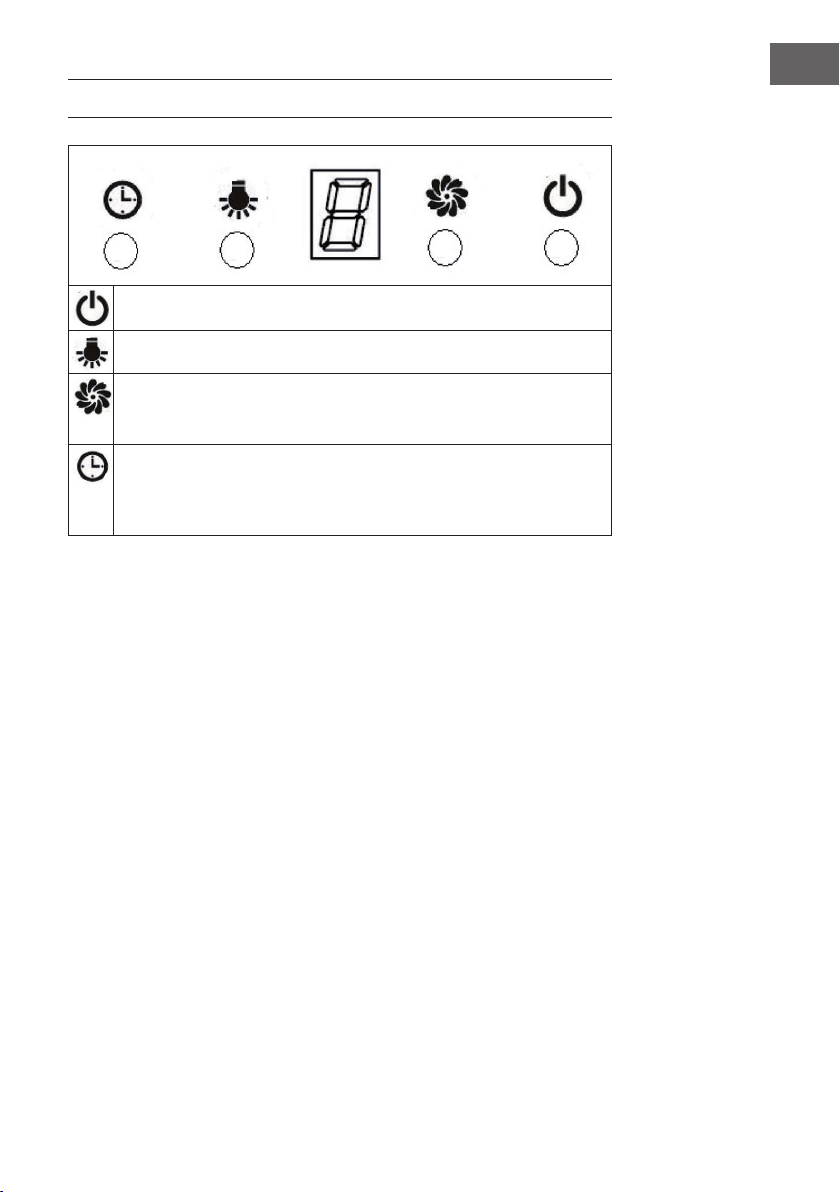

BEDIENFELD UND FUNKTIONEN
Ventilator ein- und ausschalten.
Licht ein- und ausschalten
Es gibt 3 Geschwindigkeitsstufen: Niedrig (1) > Mittel (2) > Hoch (3). Bei
jedem Tastendruck schaltet der Ventilator um eine Stufe hoch. Im Display wird
die aktuelle Geschwindigkeit angezeigt.
Der Timer ist auf 9 Minuten eingestellt. Drücken Sie im Betrieb auf diese
Taste, um den Timer für den Motor einzustellen. In der Anzeige erscheint
nacheinander 9, 8, 7, 6, bis zur 0. Wenn sie länger keine Taste drücken, geht
die DisplayBeleuchtung nach 30 Sekunden aus.

9
DE
REINIGUNG UND PFLEGE

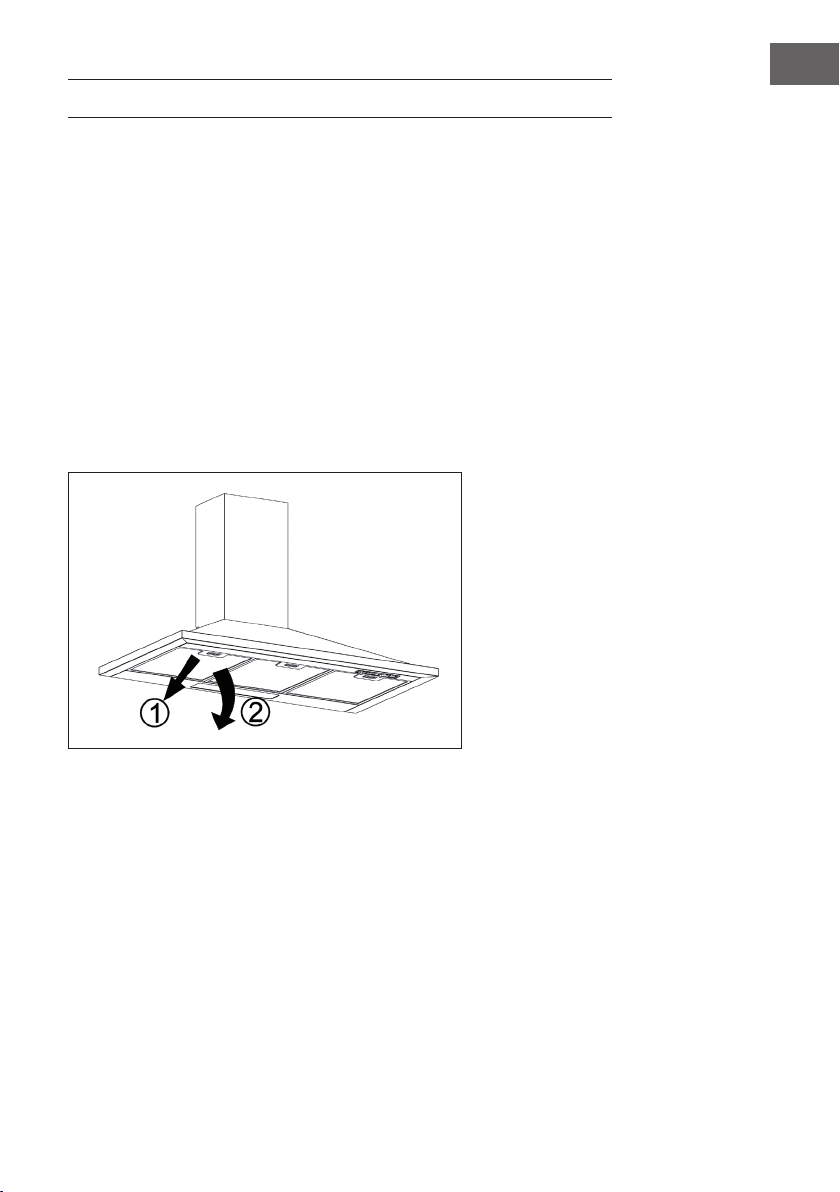

Reinigung des Fettlters
Das Filtergitter besteht aus rostfreiem Stahl. Verwenden Sie daran keine ätzenden
Reinigungsmittel. Die Reinhaltung des Filters sorgt für den reibungslosen Betrieb.
Befolgen Sie die Hinweise unten genau.
Methode 1
Legen Sie das Gitter in klares warmes Wasser (Temperatur 40-50 °C). Ein
Reinigungsmittel hinzugeben und 2-3 Minuten einweichen lassen. Ziehen Sie
Schutzhandschuhe an und reinigen Sie das gitter mit einer weichen Bürste. Üben Sie
nicht zu viel Druck aus, da das Gitter empndlich ist, und leicht beschädigt werden
kann.
Methode 2
Den Fettlter bei 60 °C in den Geschirrspüler geben.

10
DE
Reinigung der Dunstabzugshaube
• Um das Gehäuse lange Zeit vor Veränderungen zu schützen, sollte die Haube mit
warmen Wasser und einem nicht ätzenden Reiniger gereinigt werden.
• Verwenden Sie keine Scheuermittel, da sie das Gehäuse beschädigen.
• Halten Sie Wasser vom Motor und anderen Teilen fern, da dies das Gerät
beschädigen könnte.
• Trennen Sie vor der Reinigung die Stromversorgung .
• Der Aktivkohlelter darf keiner großen Hitze ausgesetzt werden.
• Reißen Sie nicht die fest angebrachte Leiste um den Aktivkohlelter herum auf.
• Ersetzen Sie den Netzstecker oder das Netzkabel, wenn sie beschädigt sind.

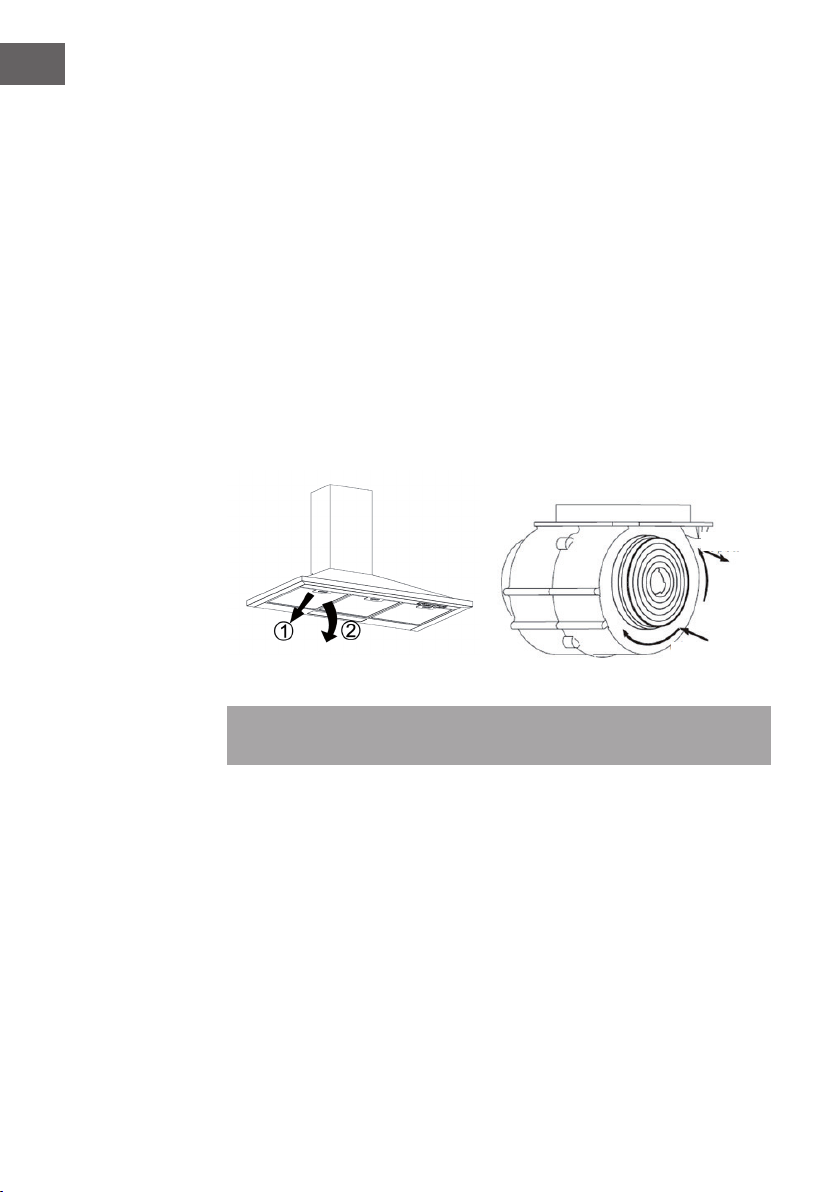

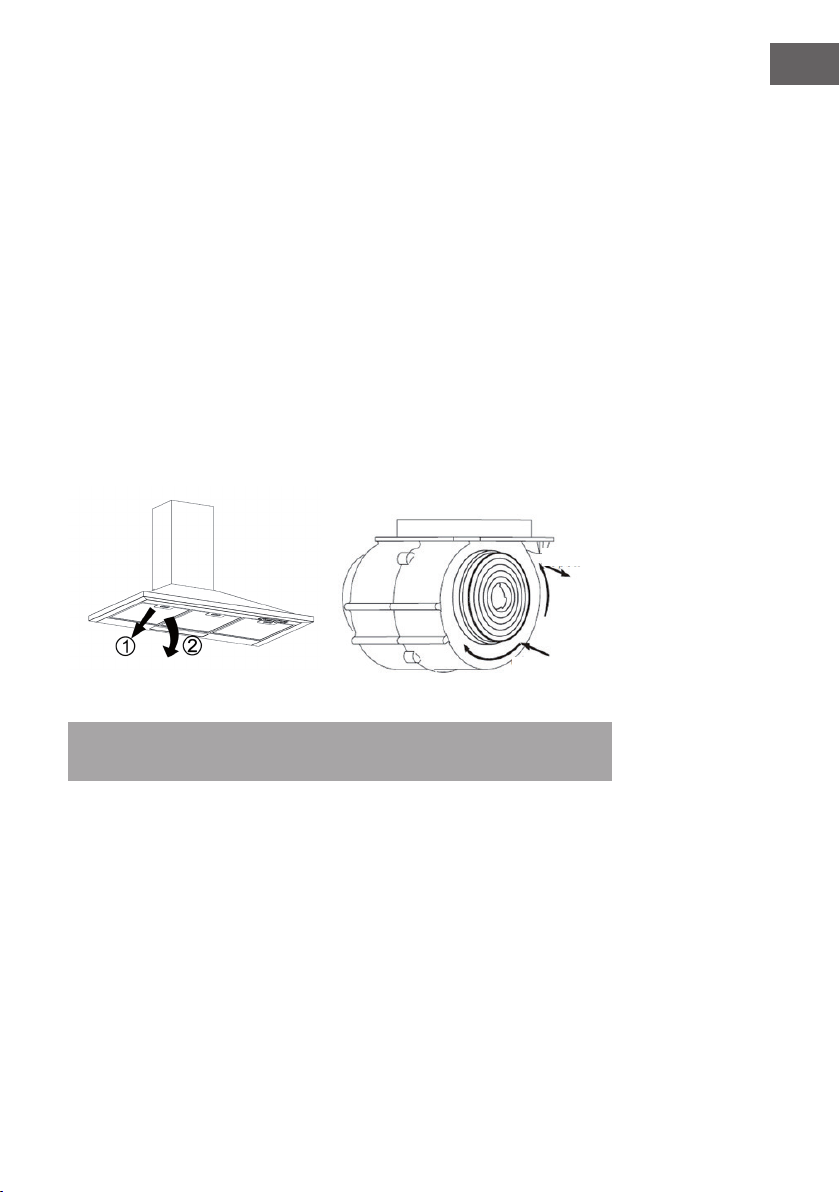

Einsetzen des Aktivkohllters
• Nehmen Sie den Fettlter heraus.
• Die Kohllter benden sich an beiden Enden des Motors. Drehen Sie die Kohlelter
entegen dem Uhrzeigersinn, bis sie abgedreht sind.
Hinweis: Die Aktivkohllter sollten alle 3-6 Monate herausgenommen werden und
immer, wenn sie beschädigt sind.
ouvrir
fermer

11
DE
FEHLERSUCHE UND FEHLERBEHEBUNG
Problem Mögliche Ursache Lösungsansatz
Das Licht ist an aber der
Motor funktioniert nicht.
Lüfterblatt blockiert. Lösen Sie die Blockade.
Der Kondensator ist
beschädigt.
Ersetzen Sie den
Kondensator.
Der Motor ist kaputt. Ersetzen Sie den Motor.
Der Motor riecht
merkwürdig.
Ersetzen Sie den Motor.
Unzureichende
Absaugung.
Der Abstand zwischen
Herd und Abzugshaube ist
zu groß.
Verringern Sie den
Abstand.
Zu viel Luftzirkulation
durch offene Fenster und
Türen
Schließen Sie Fenster und
Türen.
Die Haube wackelt.
Das Lüfterblatt ist
beschädigt.
Ersetzen Sie das Blatt.
Der Motor hängt nicht
sicher.
Ziehen sie alle Schrauben
fest an.
Die Haube hängt nicht
sicher.
Befestigen Sie die Haube
richtig.
HINWEISE ZUR ENTSORGUNG
Bendet sich die linke Abbildung (durchgestrichene Mülltonne
auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie
2012/19/EU. Diese Produkte dürfen nicht mit dem normalen
Hausmüll entsorgt werden. Informieren Sie sich über die
örtlichen Regelungen zur getrennten Sammlung elektrischer
und elektronischer Gerätschaften. Richten Sie sich nach
den örtlichen Regelungen und entsorgen Sie Altgeräte nicht
über den Hausmüll. Durch die regelkonforme Entsorgung
der Altgeräte werden Umwelt und die Gesundheit ihrer
Mitmenschen vor möglichen negativen Konsequenzen
geschützt. Materialrecycling hilft, den Verbrauch von
Rohstoffen zu verringern.

12
EN
Dear Customer,
Congratulations on purchasing this equipment. Please read
this manual carefully and take care of the following hints to
avoid damages. Any failure caused by ignoring the items and
cautions mentioned in the instruction manual is not covered
by our warranty and any liability. Scan the QR code to get
access to the latest user mannual and other information about
the product
CONTENT
Safety Instructions13
For the Installer15
Installation15
Control Panel and Functions17
Cleaning and Care18
Troubleshooting20
Hints on Disposal20
TECHNICAL DATA
Item number 10032901, 10032897, 10032900, 10030272
Power supply 220-240 V ~ 50/60 Hz
DECLARATION OF CONFORMITY
Producer:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germany.
This product is conform to the following European
Directives:
2014/30/EU (EMC)
2014/35/EU (LVD)
2011/65/EU (RoHS)
2009/125/EC (ErP)

13
EN
SAFETY INSTRUCTIONS
• Thank you for purchasing this cooker hood. Please read the instruction manual
carefully before you use the cooker hood, and keep it in a safe place.
• The installation work must be carried out by a qualied electrician or competent
person. Before you use the cooker hood, make sure that the voltage (V) and the
frequency (Hz) indicated on the cooker hood are exactly the same as the voltage
(V) and the frequency (Hz) in your home.
• The manufacturer and the agent will not bear any responsibility for the damage
caused by inappropriate installation and usage.
• Never let children operate the cooker hood.
• The cooker hood is for home use only. It is not suitable for barbecues, Roast shop
and commercial purposes.
• The cooker hood and its lter mesh should be cleaned regularly in order to keep it
in good working order.
• Before cleaning, switch the power off at the main supply.
• Clean the cooker hood according to the instruction manual and keep the cooker
hood from the danger of burning.
• Prohibit putting the cooker hood by re.
• If there is any fault with the appliance, please call the service department to request
a service engineer.
• This appliance can be used by children aged from 8 years and above and persons
with reduced physical, sensory or mental capabilities or lack of experience and
knowledge if they have been given supervision or instruction concerning use of
the appliance in a safe way and understand the hazards involved. Children shall
not play with the appliance. Cleaning and user maintenance shall not be made by
children without supervision.
• If the supply cord is damaged, it must be replaced by the manufacturer, its service
agent or similarly qualied persons in order to avoid a hazard.
• The instructions shall state the substance of the following: there shall be adequate
ventilation of the room when the range hood is used at the same time as appliances
burning gas or other fuels (not applicable to appliances that only discharge the air
back into the room).
• Do not ambé under the range hood. Accessible parts may become hot when used
with cooking appliances.
Important Hints on Installation
• The air must not be discharged into a ue that is used for exhausting fumes from
appliances burning gas or other fuels (not applicable to appliances that only
discharge the air back into the room).
• Regulations concerning the discharge of air have to be fullled.

14
EN
Important notes about the extraction mode
WARNING
Risk of poisoning from exhaust gases sucked back. Never operate
the device in extraction mode simultaneously with an open flue
appliance when there is not adequate airflow guaranteed.
Open  ue combustion equipment (for example, gas, oil, wood or coal- red heaters,
tankless water heaters, water heaters) pulls combustion air from the room and runs
it through an exhaust pipe or chimney to the outside. In the extraction mode, indoor
air is removed from the kitchen and the adjacent rooms - without suf cient air intake
this creates a vacuum. Toxic gases from the chimney or extraction  ue can thereby be
sucked back into the living spaces.
• Always ensure that a suf cient supply of fresh air is guaranteed and that the air can
circulate.
• An air supply / extractor box alone does not ensure compliance with the limit
value.
Safe operation is only possible when the negative pressure in the room where the
appliance is located does not exceed 4 Pa (0.04 mbar). This can be achieved when
the air required for combustion can  ow through openings that are not closable,
for example in doors, windows, in conjunction with an air supply/ extractor box or
through other technical measures. In any case, consult a quali ed chimney sweep who
can assess the entire ventilation of your house and propose appropriate measures for
adequate ventilation.
If the hood is used exclusively in the recirculation mode, unrestricted operation is
possible.
WARNING
Fire hazard from  ying sparks. Only install equipment on a  replace
for solid fuels (for example, wood or coal), if a closed, non-removable
cover is available.

15
EN
FOR THE INSTALLER
Connection to the electrical supply network
• Electrical connections may only be made in accordance with local standards and
laws.
• Make sure that the supply voltage matches the nominal voltage on the nameplate of
the device. If this is not the case, do not connect the device.
• Make sure that cables do not come into contact with the moving parts and are not
crushed.
• The device must be connected to protective earth.
INSTALLATION
1. The cooker hood should be placed at a distance of 65-75 cm (26-30 inch) from the
cooking surface for the best effect. See Pic 1.
2. Install the hook on a suitable place once the installation height is xed, and keep it
in line. The xed position of the inside chimney bracket is the place of chimney.
3. Fix the outside chimney bracket on the outside chimney, and be sure that the inside
chimney can be adjusted the height in it freely as well as xing the extensible pipe.
Afterwards, install the extensible pipe and chimney on the cooker hood. See Pic 3.
4. Put the cooker hood on the hook. See Pic 4.
5. Adjust the height of the inside chimney to the position of the inside chimney bracket
and x on it by screw,after ajusting the position,x the body with safety screw. See
Pic 5.
Note: The two safety vents are positioned on the back casing, with diameter of 6mm.

16
EN
Picture 1 Picture 2
Picture 3
Picture 4 Picture 5
Bracket
Hook
Extensible tube Inside Bracket
Outside
Safety
screws

17
EN
CONTROL PANEL AND FUNCTIONS
Switch the fan on and off.
Switching the light on and off
There are 3 speed levels: Low (1) > Medium (2) > High (3). Each time the
button is pressed, the fan switches up one level. The display shows the current
speed.
The timer is set to 9 minutes. During operation, press this button to set the timer
for the motor. The display shows 9, 8, 7, 6, up to 0 one after the other; if you
do not press a key for a longer time, the display lighting goes out after 30
seconds.

18
EN
CLEANING AND CARE
The cleaning of the carbon grease lter mesh
The lter mesh is made of high-density stainless steel. Please do not use the corrosive
detergent on it. Keeping this lter clean will keep the appliance running correctly. Please
strictly follow the guidelines below.
Method 1:
Put the mesh into 40-50 c clean water, pour on detergent, and soak for 2-3 mins. Wear
gloves and clean with a soft brush. Please do not apply too much pressure, as the mesh
is delicate and will damage easy.
Method 2:
If instructed to do so, it can be put into a dishwasher, set the temperature at around 60
degrees.

19
EN
Cleaning the cooker hood
• To protect the main body from corrosion over a long period of time, the cooker
hood should be cleaned with hot water plus non corrosive detergent every two
months.
• Please do not use abrasive detergent for it will damage the body.
• Keep the motor and other spare parts free from water, as this will cause damage to
the appliance.
• Before cleaning the appliance please remember to cut off power
• The carbon lter shouldn’t be exposed to heat.
• Please don’t tear open the xed bar around the carbon lter.
• If the plug or cord is damaged, please replace it with special soft cord
Installation of the carbon lter
• Remove the grease lters
• The charcoal lters are located at both end of the motor. Turn the charcoal lters
until they are unscrewed.
Note: The carbon lters should be replaced every 3 - 6 months or if they show signs
of damage.
ouvrir
fermer

20
EN
TROUBLESHOOTING
Problem Possible Cause Solution
Light on, but motor does
not work
The leaf blocked Get rid of the blocking
The capacitor damaged Replace capacitor
The motor jammed
bearing damaged
Replace motor
The internal with of motor
off or a bad smell from the
motor
Replace motor
Insufcient suction.
The distance between the
body and the gas top too
long.
Readjust the distance.
Too much ventilation from
open doors or windows.
Choose a new place and
resemble the machine.
Shake of the body
The leaf damaged and
causes shaking
Replace the leaf
The motor is not tightly
hanged
Lock the motor tightly
The body is not tightly
hanged
Fixed the body tightly
HINTS ON DISPOSAL
According to the European waste regulation 2012/19/EU this
symbol on the product or on its packaging indicates that this
product may not be treated as household waste. Instead it should
be taken to the appropriate collection point for the recycling of
electrical and electronic equipment. By ensuring this product is
disposed of correctly, you will help prevent potential negative
consequences for the environment and human health, which
could otherwise be caused by inappropriate waste handling of
this product. For more detailled information about recycling of
this product, please contact your local council or your household
waste disposal service.
