3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung. Scannen
Sie den folgenden QR-Code, um Zugriff auf die aktuellste
Bedienungsanleitung und weitere Informationen rund um das
Produkt zu erhalten.
ES Escanee el código QR para descargar el manual de instrucciones más reciente
en su idioma.
FR Scannez le QR code pour télécharger le mode d‘emploi à jour dans votre
langue.
IT Scansionate il codice QR per scaricare il manuale d‘uso attuale nella vostra
lingua.
INHALTSVERZEICHNIS
Sicherheitshinweise4
Für den Installateur6
Installation 6
Bedienfeld und Funktionen8
Reinigung und Pege8
Fehlersuche und Fehlerbehebung10
Produktdatenblatt11
Hinweise zum Umweltschutz13
Hinweise zur Entsorgung14
Hersteller & Importeur (UK)14
TECHNISCHE DATEN
Artikelnummer 10032137, 10032680
Stromversorgung 220-240 V ~ 50/60 Hz
Hinweis: Zu dieser Dunstabzugshaube können Sie unter der Artikelnummer
10027451 zusätzlich einen Aktivkohlelter erwerben. Besuchen Sie dafür unsere
Webseite: www.elektronik-star.de
English 15
Español
Français
Italiano

4
DE
SICHERHEITSHINWEISE
• Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie
die Bedienungsanleitung zum späteren Nachschlagen gut auf.
• Die Montagearbeiten dürfen nur von einer Elektrofachkraft oder einer qualizierten
Person durchgeführt werden. Bevor Sie die Dunstabzugshaube verwenden, stellen
Sie sicher, dass die Spannung (V) und die auf der Dunstabzugshaube angegebene
Frequenz (Hz) der Spannung und Frequenz der Stromversorgung in Ihrem Haushalt
entsprechen.
• Für Schäden, die durch unsachgemäßen Gebrauch und unsachgemäße Installation
entstehen, übernehmen wir keine Haftung.
• Kinder unter 8 Jahren dürfen die Dunstabzugshaube nicht benutzen.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im
Haushalt und in ähnlichen Umgebungen vorgesehen.
• Reinigen Sie das Gerät und den Filter regelmäßig, damit das Gerät immer efzient
arbeitet.
• Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose.
• Reinigen Sie das Gerät genau wie in der Bedienungsanleitung angegeben.
• Verwenden Sie unter der Abzugshaube kein offenes Feuer.
• Falls das Gerät nicht normal funktioniert, wenden Sie sich an den Hersteller oder
einen Fachbetrieb.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen
dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen
Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen
vertraut gemacht wurden und die damit verbundenen Risiken verstehen.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller,
einem autorisierten Fachbetrieb oder einer ähnlich qualizierten Person ersetzt
werden.
• Wenn die Dunstabzugshaube mit Herden verwendet wird, die Gas oder andere
Brennstoffe verbrennen, muss eine ausreichende Belüftung des Raumes vorhanden
sein.
• Flambieren Sie nicht unter der Abzugshaube.
• Achtung: Die Geräteoberäche kann während des Betriebs heiß werden.
Wichtige Hinweise zur Installation
• Die Luft darf nicht in einen Abzug abgeleitet werden, der zum Absaugen von
Rauchgasen von Gas- oder anderen Brennstoffen verwendet wird (gilt nicht für
Geräte, die nur die Luft in den Raum zurückführen).
• Beachten Sie alle regionalen Vorschriften zum Einbau von Entlüftungsanlagen.

5
DE
Wichtige Hinweise zum Abluftbetrieb
WARNUNG
Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das
Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer
raumluftabhängigen Feuerstätte betrieben wird und keine
ausreichende Luftzirkulation garantiert wird.
Raumluftabhängige Feuerstätten wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler oder
Durchlauferhitzer beziehen die Luft aus dem Raum und führen sie durch ein Abluftrohr
oder einen Kamin ins Freie. Im Abluftbetrieb wird der Küche und den benachbarten
Räumen Luft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige
Gase aus dem Kamin oder Abluftrohr können dabei in die Wohnräume zurückgesaugt
werden.
• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft
zirkulieren kann.
• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des Grenzwertes
sicherzustellen.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am Standort der
Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen Sie, wenn durch nicht-
verschließbare Öffnungen in Türen und Fenstern in Verbindung mit einem Zuluft-/
Abluftmauerkasten die zur Verbrennung benötigte Luft nachströmen kann. Lassen
Sie sich in jedem Fall von einem Schornsteinfegermeister beraten und den gesamten
Lüftungsverbund des Hauses beurteilen. Er kann ihnen gegebenenfalls die nötigen
Maßnahme zur Belüftung nennen.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb
ohne Einschränkung möglich.
Wichtige Hinweis zur Demontage des Geräts
• Die Demontage gleicht der Installation/Montage in umgekehrter Reihenfolge.
• Nehmen Sie sich bei der Demontage eine zweite Person zu Hilfe, um Verletzungen
zu vermeiden.

6
DE
FÜR DEN INSTALLATEUR
Verbindung mit dem elektrischen Versorgungsnetz
• Die elektrischen Anschlüsse dürfen nur entsprechend der lokalen Normen und
Gesetze durchgeführt werden.
• Stellen Sie sicher, dass die Versorgungsspannung mit der Nennspannung auf dem
Typenschild des Gerätes übereinstimmen. Falls dies nicht der Fall ist, schließen Sie
das Gerät nicht an.
• Stellen Sie sicher, dass Leitungen nicht mit den sich bewegenden Teilen in Kontakt
kommen und nicht gequetscht werden.
• Das Gerät muss mit der Schutzerde verbunden sein.
INSTALLATION
1 Die Distanz zwischen der Kochäche und der untersten Kante der
Dunstabzugshaube muss mindestens 65 cm betragen (siehe Bild 1).
2 Ist die Höhe deniert, bringen Sie die Verankerung an der entsprechenden Stelle
an. Dazu müssen Sie zuerst Bohrungen setzen (Sie benötigen eine Bohrmaschine,
passende Bohrer, Dübel und Schrauben) und anschließend die Verankerung mit
den Schrauben an der Wand befestigen. Nachdem die Verankerung xiert ist,
bringen Sie nach dem ähnlichen Verfahren die innenliegende Klammer für die
Kaminverblendung an (siehe Bild 2). Achten Sie bitte auf den richtigen Abstand
(messen Sie bitte den Abstand aus), da die Kaminverblendung später an der
Klammer befestigt wird.
3 Fixieren Sie bitte die außenliegende Klammer für die Kaminverblendung an der
Außenseite der Verblendung und überprüfen Sie, ob die innere Kaminverblendung
in der Höhe frei beweglich ist. Als nächstes installieren Sie die Rohrverbindung und
die Kaminverblendung auf der Haube. Siehe hierzu Bild 3.
4 Setzen Sie Die Haube auf die Verankerung (siehe Bild 4).
5 Stellen Sie die richtige Höhe der inneren Kaminverblendung ein so, dass die
Klammern übereinstimmen und xieren Sie diese. Danach können Sie die Haube
mit den Sicherheitsschrauben xieren (siehe Bild 5).
Hinweis: Beachten Sie, dass die zwei Sicherungskappen sich auf der Rückseite des
Gehäuses benden.

7
DE

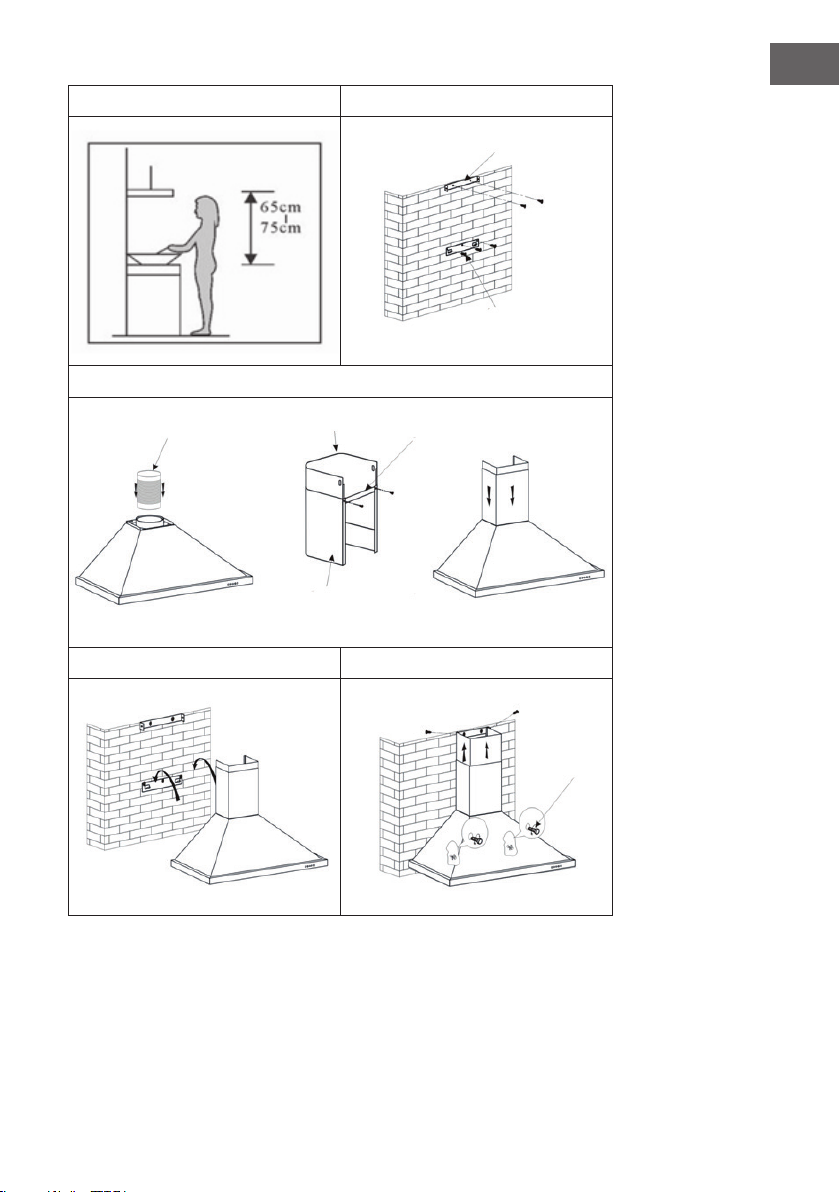

Bild 1 Bild 2
Bild 3
Bild 4 Bild 5
Klammer
Verankerung
Rohrverbindung Innenseite Kaminklammer
Außenseite
Sicherheits-
schrauben

8
DE
BEDIENFELD UND FUNKTIONEN
• Stop: Der Motor ist „AUS“.
• Low: Der Motor läuft auf der
niedrigsten Stufe.
• Mid: Der Motor läuft auf der
mittleren Stufe.
• High: Motor läuft auf der
höchsten Stufe.
• Light: Ein-/Ausschalter für
das integrierte Licht.
REINIGUNG UND PFLEGE
Reinigung des Fettlters
Das Filtergitter besteht aus rostfreiem Stahl. Verwenden Sie daran keine ätzenden
Reinigungsmittel. Die Reinhaltung des Filters sorgt für den reibungslosen Betrieb.
Befolgen Sie die Hinweise unten genau.
Methode 1
Legen Sie das Gitter in klares warmes Wasser (Temperatur 40-50 °C). Ein
Reinigungsmittel hinzugeben und 2-3 Minuten einweichen lassen. Ziehen Sie
Schutzhandschuhe an und reinigen Sie das gitter mit einer weichen Bürste. Üben Sie
nicht zu viel Druck aus, da das Gitter empndlich ist, und leicht beschädigt werden
kann.
Methode 2
Den Fettlter bei 60 °C in den Geschirrspüler geben.

9
DE
Reinigung der Dunstabzugshaube
• Um das Gehäuse lange Zeit vor Veränderungen zu schützen, sollte die Haube mit
warmen Wasser und einem nicht ätzenden Reiniger gereinigt werden.
• Verwenden Sie keine Scheuermittel, da sie das Gehäuse beschädigen.
• Halten Sie Wasser vom Motor und anderen Teilen fern, da dies das Gerät
beschädigen könnte.
• Trennen Sie vor der Reinigung die Stromversorgung .
• Der Aktivkohlelter darf keiner großen Hitze ausgesetzt werden.
• Reißen Sie nicht die fest angebrachte Leiste um den Aktivkohlelter herum auf.
• Ersetzen Sie den Netzstecker oder das Netzkabel, wenn sie beschädigt sind.
Einsetzen des Aktivkohllters
• Nehmen Sie den Fettlter heraus.
• Die Kohllter benden sich an beiden Enden des Motors. Drehen Sie die Kohlelter
entegen dem Uhrzeigersinn, bis sie abgedreht sind.
Hinweis: Die Aktivkohllter sollten alle 3-6 Monate herausgenommen werden und
immer, wenn sie beschädigt sind.
öffnen
schließen

10
DE
FEHLERSUCHE UND FEHLERBEHEBUNG
Problem Mögliche Ursache Lösungsansatz
Das Licht ist an aber der
Motor funktioniert nicht.
Lüfterblatt blockiert. Lösen Sie die Blockade.
Der Kondensator ist
beschädigt.
Ersetzen Sie den
Kondensator.
Der Motor ist kaputt. Ersetzen Sie den Motor.
Der Motor riecht
merkwürdig.
Ersetzen Sie den Motor.
Unzureichende
Absaugung.
Der Abstand zwischen
Herd und Abzugshaube ist
zu groß.
Verringern Sie den
Abstand.
Zu viel Luftzirkulation
durch offene Fenster und
Türen
Schließen Sie Fenster und
Türen.
Die Haube wackelt.
Das Lüfterblatt ist
beschädigt.
Ersetzen Sie das Blatt.
Der Motor hängt nicht
sicher.
Ziehen sie alle Schrauben
fest an.
Die Haube hängt nicht
sicher.
Befestigen Sie die Haube
richtig.

11
DE
PRODUKTDATENBLATT
Angaben nach Verordnung (EU) Nr. 65/2014
Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:201
4+A12:2015
Artikelnummer 10032137, 10032680
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEChood 27, 2 kWh/Jahr
Energieefzienzklasse B
uiddynamische Efzienz FDEhood 15,3
Klasse für die uiddynamische
Efzienz
D
Beleuchtungsefzienz LEhood 31, 2 Lux/W
Beleuchtungsefzienzklasse A
Fettabscheidegrad GFEhood 70,8 %
Klasse für den Fettabscheidegrad D
Luftstrom bei minimaler und bei
maximaler Geschwindigkeit im
Normalbetrieb, ausgenommen den
Betrieb auf der Intensivstufe oder
Schnelllaufstufe
221,2 / 337,2 m³/h
Luftstrom im Betrieb auf der
Intensivstufe oder Schnelllaufstufe
34 7, 8 m³/h
A-bewertete Luftschallemissionen
bei minimaler und maximaler
verfügbarer Geschwindigkeit im
Normalbetrieb
59 / 64 dB
A-bewertete Luftschallemissionen
im Betrieb auf der Intensivstufe
oder Schnelllaufstufe
- dB
Leistungsaufnahme im Aus-Zustand Po0W
Leistungsaufnahme im
Bereitschaftszustand
Ps- W
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Deutschland

12
DE
Angaben nach Verordnung (EU) Nr. 66/2014
Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:201
4+A12:2015
Artikelnummer 10032137, 10032680
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEChood 27, 2 kWh/Jahr
Zeitverlängerungsfaktor f 1,4
Fluiddynamische Efzienz FDEhood 15,3
Energieefzienzindex EEIhood 61,8
Gemessener Luftvolumenstrom im
Bestpunkt
QBEP 202,9 m³/h
Gemessener Luftdruck im Bestpunkt PBEP 135 Pa
Maximaler Luftstrom Qmax 34 7, 8 m³/h
Gemessene elektrische
Eingangsleistung im Bestpunkt
WBEP 49,6 W
Nennleistung des
Beleuchtungssystems
WL5W
Durchschnittliche
Beleuchtungsstärke des
Beleuchtungssystems auf der
Kochoberäche
Emiddle 132 Lux
Gemessene Leistungsaufnahme im
Bereitschaftszustand
Po- W
Gemessene Leistungsaufnahme im
Aus-Zustand
Ps0W
Schallleistungspegel LWA 59 / 64 dB
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Deutschland

13
DE
HINWEISE ZUM UMWELTSCHUTZ
• Achten Sie während des Kochens auf eine ausreichende Luftzufuhr, damit die
Dunstabzugshaube efzient und mit einem geringen Betriebsgeräusch arbeiten kann.
• Passen Sie die Gebläsedrehzahl an die beim Kochen entstehende Dampfmenge
an. Verwenden Sie den Intensivmodus nur bei Bedarf. Je niedriger die
Gebläsedrehzahl ist, desto weniger Energie wird verbraucht.
• Wenn beim Garen große Mengen Dampf entstehen, wählen Sie rechtzeitig eine
höhere Gebläsedrehzahl. Wenn sich der Kochdampf bereits in der Küche verteilt
hat, muss die Dunstabzugshaube länger betrieben werden.
• Schalten Sie die Dunstabzugshaube aus, wenn Sie sie nicht mehr benötigen.
• Schalten Sie die Beleuchtung aus, wenn Sie diese nicht mehr benötigen.
• Reinigen Sie den Filter in regelmäßigen Abständen und tauschen Sie ihn ggf. aus,
um die Effektivität des Lüftungssystems zu erhöhen und Brandgefahr zu vermeiden.
• Setzen Sie beim Kochen immer den Deckel auf, um Kochdampf und Kondenswasser
zu reduzieren.

14
DE
HINWEISE ZUR ENTSORGUNG
Wenn es in Ihrem Land eine gesetzliche Regelung zur
Entsorgung von elektrischen und elektronischen Geräten
gibt, weist dieses Symbol auf dem Produkt oder auf der
Verpackung darauf hin, dass dieses Produkt nicht im
Hausmüll entsorgt werden darf. Stattdessen muss es zu
einer Sammelstelle für das Recycling von elektrischen
und elektronischen Geräten gebracht werden. Durch
regelkonforme Entsorgung schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.
Informationen zum Recycling und zur Entsorgung dieses
Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder
Ihrem Hausmüllentsorgungsdienst.
HERSTELLER & IMPORTEUR (UK)
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Importeur für Großbritannien:
Chal-Tec UK limited
Unit 6 Riverside Business Centre
Brighton Road
Shoreham-by-Sea
BN43 6RE
United Kingdom

15
EN
Dear Customer,
Congratulations on purchasing this device. Please read the
following instructions carefully and follow them to prevent
possible damages. We assume no liability for damage caused
by disregard of the instructions and improper use. Scan the QR
code to get access to the latest user manual and more product
information.
CONTENT
Safety Instructions16
For the installer18
Installation 18
Control Panel and Functions20
Cleaning and Care20
Troubleshooting22
Product Data Sheet23
Notes on Environmental Protection25
Disposal Considerations26
Manufacturer & Importer (UK)26
TECHNICAL DATA
Item number 10032137, 10032680
Power supply 220-240 V ~ 50/60 Hz
Note: You can purchase an activated carbon lter separately for this cooker hood
under item number 10027451. Please visit our website: www.hi-tower.co.uk

16
EN
SAFETY INSTRUCTIONS
• Thank you for purchasing this cooker hood. Please read the instruction manual
carefully before you use the cooker hood, and keep it in a safe place.
• The installation work must be carried out by a qualied electrician or competent
person. Before you use the cooker hood, make sure that the voltage (V) and the
frequency (Hz) indicated on the cooker hood are exactly the same as the voltage
and the frequency in your home.
• The manufacturer and the agent will not bear any responsibility for the damage
caused by inappropriate installation and usage.
• Children under the age of 8 must not use the cooker hood.
• The appliance is not intended for commercial use, but only for household and
similar environments.
• The cooker hood and its lter mesh should be cleaned regularly in order to keep it
in good working order.
• Before cleaning, switch the power off at the main supply.
• Clean the cooker hood according to the instruction manual and keep the cooker
hood from the danger of burning.
• Prohibit putting the cooker hood by re.
• If the appliance does not function normally, contact the manufacturer or a specialist
company.
• This device may be only used by children 8 years old or older and persons with
limited physical, sensory and mental capabilities and / or lack of experience
and knowledge, provided that they have been instructed in use of the device by a
responsible person who understands the associated risks.
• If the supply cord is damaged, it must be replaced by the manufacturer, its service
agent or similarly qualied persons in order to avoid a hazard.
• If the range hood is used at the same time as appliances burning gas or other fuels,
the room must be adequately ventilated.
• Do not ambé under the range hood. Accessible parts may become hot when used
with cooking appliances.
Important hints on installation
• The air must not be discharged into a ue that is used for exhausting fumes from
appliances burning gas or other fuels (not applicable to appliances that only
discharge the air back into the room).
• Regulations concerning the discharge of air have to be fullled.

17
EN
Important notes about the extraction mode
WARNING
Risk of poisoning from exhaust gases sucked back. Never operate
the device in extraction mode simultaneously with an open flue
appliance when there is not adequate airflow guaranteed.
Open  ue combustion equipment (for example, gas, oil, wood or coal- red heaters,
tankless water heaters, water heaters) pulls combustion air from the room and runs
it through an exhaust pipe or chimney to the outside. In the extraction mode, indoor
air is removed from the kitchen and the adjacent rooms - without suf cient air intake
this creates a vacuum. Toxic gases from the chimney or extraction  ue can thereby be
sucked back into the living spaces.
• Always ensure that a suf cient supply of fresh air is guaranteed and that the air can
circulate.
• An air supply / extractor box alone does not ensure compliance with the limit
value.
Safe operation is only possible when the negative pressure in the room where the
appliance is located does not exceed 4 Pa (0.04 mbar). This can be achieved when
the air required for combustion can  ow through openings that are not closable, for
example in doors, windows, in conjunction with an air supply / extractor box or
through other technical measures. In any case, consult a quali ed chimney sweep who
can assess the entire ventilation of your house and propose appropriate measures for
adequate ventilation.
If the hood is used exclusively in the recirculation mode, unrestricted operation is
possible.
Important note on disassembly of the device
• Disassembly is similar to installation/assembly in reverse order.
• Take a second person to help you during disassembly to avoid injuries.

18
EN
FOR THE INSTALLER
Connection to the electrical supply network
• Electrical connections may only be made in accordance with local standards and
laws.
• Make sure that the supply voltage matches the nominal voltage on the nameplate of
the device. If this is not the case, do not connect the device.
• Make sure that cables do not come into contact with the moving parts and are not
crushed.
• The device must be connected to protective earth.
INSTALLATION
1. The cooker hood should be placed at a distance of 65-75 cm (26-30 inch) from the
cooking surface for the best effect. See Pic 1.
2. Install the hook on a suitable place once the installation height is xed, and keep it
in line. The xed position of the inside chimney bracket is the place of chimney.
3. Fix the outside chimney bracket on the outside chimney, and be sure that the inside
chimney can be adjusted the height in it freely as well as xing the extensible pipe.
Afterwards, install the extensible pipe and chimney on the cooker hood. See Pic 3.
4. Put the cooker hood on the hook. See Pic 4.
5. Adjust the height of the inside chimney to the position of the inside chimney bracket
and x on it by screw,after ajusting the position,x the body with safety screw. See
Pic 5.
Note: The two safety vents are positioned on the back casing, with diameter of 6mm.

19
EN
Picture 1 Picture 2
Picture 3
Picture 4 Picture 5
Bracket
Hook
Extensible tube Inside Bracket
Outside
Safety
screws

20
EN
CONTROL PANEL AND FUNCTIONS
• Stop: the motor is stopped.
• Low: the motor is running at
low speed.
• Mid: the motor is running at
medium speed.
• High: the motor is running at
high speed.
• Light: both lights start shining
.Press the button again; the
lights are switched off then.
CLEANING AND CARE
The cleaning of the carbon grease lter mesh
The lter mesh is made of high-density stainless steel. Please do not use the corrosive
detergent on it. Keeping this lter clean will keep the appliance running correctly. Please
strictly follow the guidelines below.
Method 1:
Put the mesh into 40-50 c clean water, pour on detergent, and soak for 2-3 mins. Wear
gloves and clean with a soft brush. Please do not apply too much pressure, as the mesh
is delicate and will damage easy.
Method 2:
If instructed to do so, it can be put into a dishwasher, set the temperature at around 60
degrees.
