Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung. Scannen
Sie den folgenden QR-Code, um Zugriff auf die aktuellste
Bedienungsanleitung und weitere Informationen rund um das
Produkt zu erhalten.
INHALTSVERZEICHNIS
Sicherheitshinweise4
Installation6
Bedienung8
Reinigung und Pege9
Filterreinigung10
Produktdatenblatt12
Hinweise zum Umweltschutz14
Hinweise zur Entsorgung14
Hersteller & Importeur (UK)14
Safety Instructions16
TECHNISCHE DATEN
Artikelnummer 10031695, 10032862
Stromversorgung 220-240 V ~ 50/60 Hz
Hinweis: Zu dieser Dunstabzugshaube können Sie unter der Artikelnummer
10027530 zusätzlich einen Aktivkohlelter erwerben. Besuchen Sie dafür unsere
Webseite: www.elektronik-star.de
English 15
Español 27
Français 39
Italiano 51

4
DE
SICHERHEITSHINWEISE
• Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie
die Bedienungsanleitung zum späteren Nachschlagen gut auf.
• Die Montagearbeiten dürfen nur von einer Elektrofachkraft oder einer qualizierten
Person durchgeführt werden. Bevor Sie die Dunstabzugshaube verwenden, stellen
Sie sicher, dass die Spannung (V) und die auf der Dunstabzugshaube angegebene
Frequenz (Hz) der Spannung und Frequenz der Stromversorgung in Ihrem Haushalt
entsprechen.
• Für Schäden, die durch unsachgemäßen Gebrauch und unsachgemäße Installation
entstehen, übernehmen wir keine Haftung.
• Kinder unter 8 Jahren dürfen die Dunstabzugshaube nicht benutzen.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im
Haushalt und in ähnlichen Umgebungen vorgesehen.
• Reinigen Sie das Gerät und den Filter regelmäßig, damit das Gerät immer efzient
arbeitet.
• Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose.
• Reinigen Sie das Gerät genau wie in der Bedienungsanleitung angegeben.
• Verwenden Sie unter der Abzugshaube kein offenes Feuer.
• Falls das Gerät nicht normal funktioniert, wenden Sie sich an den Hersteller oder
einen Fachbetrieb.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen
dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen
Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen
vertraut gemacht wurden und die damit verbundenen Risiken verstehen.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller,
einem autorisierten Fachbetrieb oder einer ähnlich qualizierten Person ersetzt
werden.
• Wenn die Dunstabzugshaube mit Herden verwendet wird, die Gas oder andere
Brennstoffe verbrennen, muss eine ausreichende Belüftung des Raumes vorhanden
sein.
• Flambieren Sie nicht unter der Abzugshaube.
• Achtung: Die Geräteoberäche kann während des Betriebs heiß werden.
Wichtige Hinweise zur Installation
• Die Luft darf nicht in einen Abzug abgeleitet werden, der zum Absaugen von
Rauchgasen von Gas- oder anderen Brennstoffen verwendet wird (gilt nicht für
Geräte, die nur die Luft in den Raum zurückführen).
• Beachten Sie alle regionalen Vorschriften zum Einbau von Entlüftungsanlagen.

5
DE
Wichtige Hinweise zum Abluftbetrieb
WARNUNG
Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das
Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer
raumluftabhängigen Feuerstätte betrieben wird und keine
ausreichende Luftzirkulation garantiert wird.
Raumluftabhängige Feuerstätten wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler oder
Durchlauferhitzer beziehen die Luft aus dem Raum und führen sie durch ein Abluftrohr
oder einen Kamin ins Freie. Im Abluftbetrieb wird der Küche und den benachbarten
Räumen Luft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige
Gase aus dem Kamin oder Abluftrohr können dabei in die Wohnräume zurückgesaugt
werden.
• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft
zirkulieren kann.
• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des Grenzwertes
sicherzustellen.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am Standort der
Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen Sie, wenn durch nicht-
verschließbare Öffnungen in Türen und Fenstern in Verbindung mit einem Zuluft-/
Abluftmauerkasten die zur Verbrennung benötigte Luft nachströmen kann. Lassen
Sie sich in jedem Fall von einem Schornsteinfegermeister beraten und den gesamten
Lüftungsverbund des Hauses beurteilen. Er kann ihnen gegebenenfalls die nötigen
Maßnahme zur Belüftung nennen.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb
ohne Einschränkung möglich.
Wichtige Hinweis zur Demontage des Geräts
• Die Demontage gleicht der Installation/Montage in umgekehrter Reihenfolge.
• Nehmen Sie sich bei der Demontage eine zweite Person zu Hilfe, um Verletzungen
zu vermeiden.

6
DE
INSTALLATION
1 2

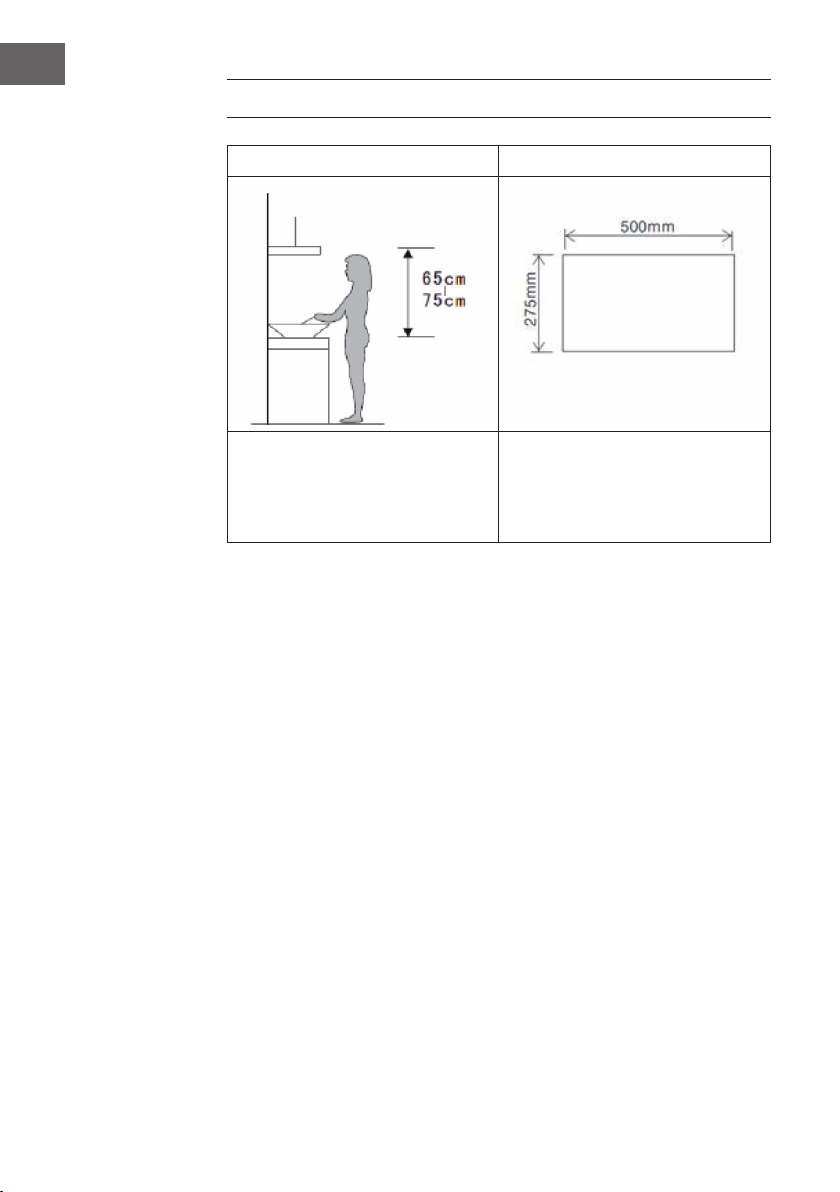

Die Dunstabzugshaube sollte in einem
Abstand von 65-75 cm (26-30 Zoll)
über der Kochäche platziert werden,
um eine optimale Wirkung zu erzielen.
Sägen Sie ein 500*275 mm
großes Loch in die Unterseite des
Hängeschranks. Achten Sie darauf,
dass die Lochkante zum Schrankrand
mindestens 35 mm Abstand hat.

7
DE
3
Schieben Sie die Dunstabzugshaube in das Schrankgehäuse. Ziehen Sie die Schrauben von der Oberseite
her fest. Hinweis für das Auslassloch im Schrankgehäuse: Der Luftauslass oben an der Abzugshaube ist um
35mm versetzt, gemessen von der Mitte der Abzugshaube.
So wechseln Sie die Lampen
Lösen Sie die 4 Schrauben dem Schraubenzieher aus dem Glas, trennen Sie das Kabel
und nehmen Sie das Glas ab. Entfernen Sie die Lampenklammern und tauschen sie die
Lampen aus.

8
DE
BEDIENUNG
(1) Gerät einschalten
Sobald Sie das Gerät ans Stromnetz angeschlossen haben, geht die
Hintergrundbeleuchtung der 4 Tasten an. Falls Sie keine der Tasten drücken, geht das
Licht nach 30 Sekunden wieder aus und das Gerät wechselt in den Standby-Modus.
(2) Licht einschalten
Drücken Sie auf die LICHT-Taste, um das Licht einzuschalten. Drücken Sie die Taste
erneut, um das Licht wieder auszuschalten.
(3) Geschwindigkeit einstellen
Schalten Sie die Dunstabzugshaube ein und drücken Sie auf die GESCHWINDIGKEIT-
Taste, um die Geschwindigkeit einzustellen. Es lassen sich 3 Stufen einstellen: niedrig >
mittel > hoch. Die Anzeige zeigt die gewählte Geschwindigkeit (1 > 2 > 3) an.
• Wen Sie einmal auf die Taste drücken läuft der Motor mit niedriger
Geschwindigkeit und die Anzeige zeigt [1] an.
• Drücken Sie erneut auf die Taste. Der Motor läuft mit mittlerer Geschwindigkeit und
die Anzeige zeigt [2] an.
• Drücken Sie erneut auf die Taste. Der Motor läuft mit hoher Geschwindigkeit und
die Anzeige zeigt [3] an.
• Drücken Sie mehrmals auf die Taste, um die Geschwindigkeit in der folgenden
Reihenfolge zu anzupassen: niedrig > mittel > hoch > niedrig >...
(4) Gerätespeicher
Wenn Sie das Gerät bereits in Betrieb hatten und beim nächsten Mal die POWER-Taste
drücken läuft das Gerät mit den zuletzt vorgenommenen Einstellungen. Drücken Sie
erneut auf die POWER-Taste, um den Motor anzuhalten.
Timer Licht Anzeige Geschwindigkeit Power

9
DE
(5) Timer einstellen
Drücken Sie während der Motor läuft auf die TIMER-Taste, um den Timer zu stellen. Die
maximal einstellbare zeit beträgt 9 Minuten. Sobald der Timer läuft, zählt die Anzeige
im Minutentakt bis 1 herunter (9 > 8 > 7 ... > 1). Sobald der Countdown abgelaufen ist,
stoppt der Motor.
• Drücken Sie einmal auf die TIMER-Taste, um in den Einstellungsmodus zu gelangen.
Drücken Sie erneut auf die Taste, um den Einstellungsmodus wieder zu verlassen.
• Drücken Sie während der Motor mit eingestelltem Timer läuft auf die TIMER-Taste,
um den eingestellten Timer zu löschen.
REINIGUNG UND PFLEGE
Hinweis: Vor der Wartung oder Reinigung sollte die Dunstabzugshaube vom
Stromnetz getrennt werden. Stellen Sie sicher, dass die Dunstabzugshaube an
ausgeschaltet ist und der Stecker entfernt wurde.
Allgemeine Reinigung
Die Reinigung und Pege sollte bei kaltem Gerät erfolgen, insbesondere bei der
Reinigung. Reinigen Sie die Oberächen nicht mit alkalischen oder sauren Substanzen,
wie Zitronensaft oder Essig.
Edelstahlteile
Der Edelstahl muss regelmäßig (wöchentlich) gereinigt werden, um eine lange
Lebensdauer zu gewährleisten. Sie können dazu eine im Handel erhältliche Edelstahl-
Reinigungsüssigkeit verwenden.
Hinweis: Achten Sie darauf, dass das Wischen zusammen mit der Maserung des
Edelstahls erfolgt, um unansehnliche Kratzer zu vermeiden.
Bedienfeld
Das Bedienfeld kann mit warmem Seifenwasser gereinigt werden. Stellen Sie sicher,
dass das Tuch sauber und gut ausgewrungen ist, bevor Sie es reinigen. Verwenden
Sie ein trockenes, weiches Tuch, um überschüssige Feuchtigkeit nach der Reinigung zu
entfernen.
Hinweis: Verwenden Sie neutrale Reinigungsmittel und vermeiden Sie die
Verwendung von scharfen Reinigungschemikalien, starken Haushaltsreinigern
oder Produkten, die Scheuermittel enthalten, da diese das Aussehen des Geräts
beeinträchtigen können.

10
DE
FILTERREINIGUNG
Hinweis: Schalten Sie das Gerät vor der Reinigung immer aus. Lösen Sie den Filter
nicht aus dem Rahmen, andernfalls könnte er beschädigt werden. Falls Anschlüsse
oder Kabel beschädigt sind, wenden Sie sich zur Reparatur an einen Fachbetrieb.
Reinigung des Fettlters
Der Fettlter kann von Hand gereinigt werden. Geben Sie Wasser und etwas Spülmittel
in Ihr Spülbecken und weichen Sie den Filter 3 Minuten ein. Bürsten Sie ihn dann mit
einer weichen Bürste sanft ab. Üben Sie nicht zu viel Druck auf den Filter aus, um ihn
nicht zu beschädigen. Lassen Sie den Filter trocknen, stellen Sie ihn aber nicht in direktes
Sonnenlicht. Der Filter sollten getrennt von Geschirr und Küchenutensilien gewaschen
werden.
So installieren Sie den Fettlter
• Winkeln Sie den Filter an und setzen Sie ihn in die Schlitze an der Rückseite der
Haube.
• Drücken Sie den Knopf am Griff des Filters.
• Lassen Sie den Griff los, sobald der Filter richtig sitzt.
• Installieren Sie alle Filter auf die gleiche Weise.
Aluminiumlter

11
DE
Installation eines Aktivkohlelters (nicht im Lieferumfang enthalten)
Aktivkohlelter können zum Abscheiden von Gerüchen verwendet werden.
Normalerweise sollte der Aktivkohlelter je nach Kochgewohnheit nach drei oder sechs
Monaten gewechselt werden. Der Einbau des Aktivkohlelters erfolgt wie folgt:
Hinweis: Vergewissern Sie sich, dass der Filter fest verschlossen ist. Andernfalls
würde es sich lösen und gefährlich werden. Bei angeschlossenem Aktivkohlelter wird
die Saugleistung abgesenkt.

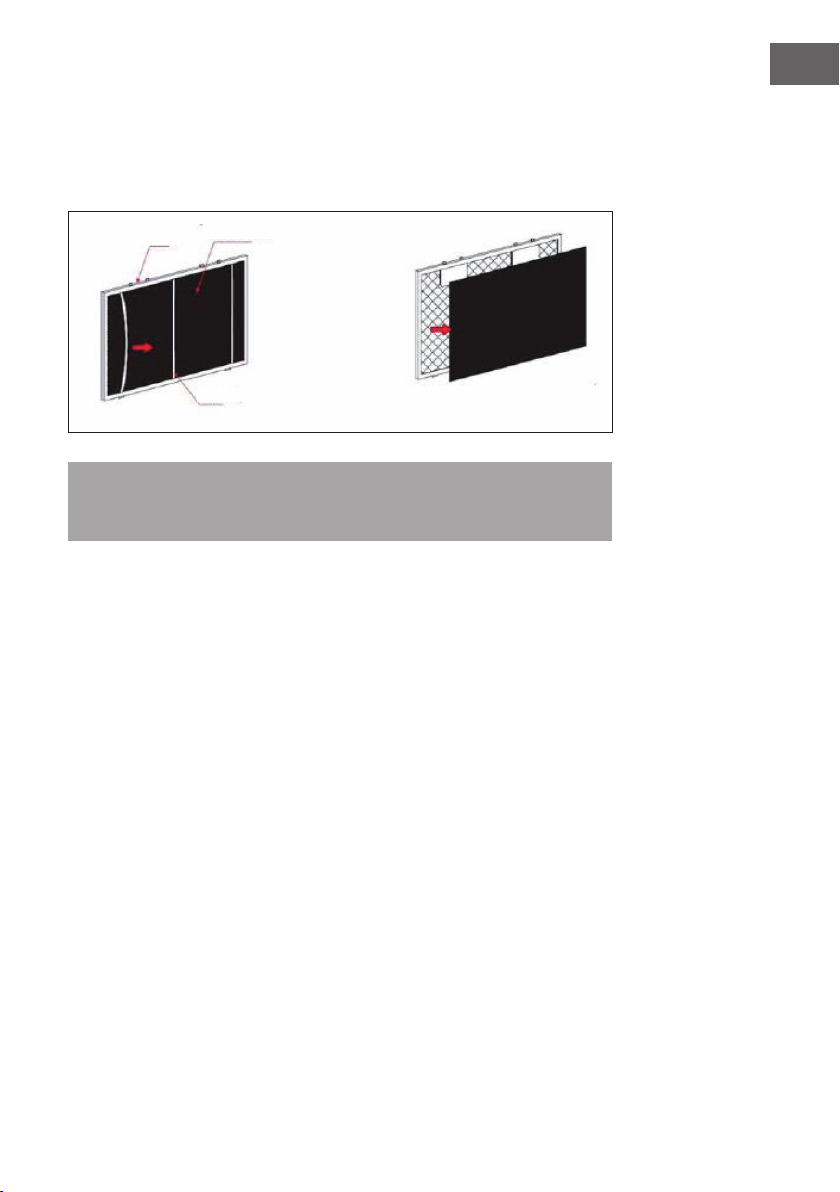

Fettlter Aktivkohlelter
Metallstreifen

12
DE
PRODUKTDATENBLATT
Angaben nach Verordnung (EU) Nr. 65/2014
Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:201
4+A12:2015
Artikelnummer 10031695,，10032862
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEChood 66.2 kWh/Jahr
Energieefzienzklasse C
uiddynamische Efzienz FDEhood 20.2
Klasse für die uiddynamische
Efzienz
C
Beleuchtungsefzienz LEhood 28.1 Lux/W
Beleuchtungsefzienzklasse A
Fettabscheidegrad GFEhood 70 %
Klasse für den Fettabscheidegrad D
Luftstrom bei minimaler und bei
maximaler Geschwindigkeit im
Normalbetrieb, ausgenommen den
Betrieb auf der Intensivstufe oder
Schnelllaufstufe
338.1/506.3 m³/h
Luftstrom im Betrieb auf der
Intensivstufe oder Schnelllaufstufe
-m³/h
A-bewertete Luftschallemissionen
bei minimaler und maximaler
verfügbarer Geschwindigkeit im
Normalbetrieb
63 / 70 dB
A-bewertete Luftschallemissionen
im Betrieb auf der Intensivstufe
oder Schnelllaufstufe
- dB
Leistungsaufnahme im Aus-Zustand Po0,48 W
Leistungsaufnahme im
Bereitschaftszustand
Ps- W
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Deutschland

13
DE
Angaben nach Verordnung (EU) Nr. 66/2014
Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:201
4+A12:2015
Artikelnummer 10031695,，10032862
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEChood 66.2 kWh/Jahr
Zeitverlängerungsfaktor f 1,3
Fluiddynamische Efzienz FDEhood 20.2
Energieefzienzindex EEIhood 72.9
Gemessener Luftvolumenstrom im
Bestpunkt
QBEP 277.2 m³/h
Gemessener Luftdruck im Bestpunkt PBEP 349 Pa
Maximaler Luftstrom Qmax 506.3 m³/h
Gemessene elektrische
Eingangsleistung im Bestpunkt
WBEP 133 W
Nennleistung des
Beleuchtungssystems
WL3W
Durchschnittliche
Beleuchtungsstärke des
Beleuchtungssystems auf der
Kochoberäche
Emiddle 118 Lux
Gemessene Leistungsaufnahme im
Bereitschaftszustand
Po- W
Gemessene Leistungsaufnahme im
Aus-Zustand
Ps0,48 W
Schallleistungspegel LWA 70 dB
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Deutschland

14
DE
HINWEISE ZUM UMWELTSCHUTZ
• Achten Sie während des Kochens auf eine ausreichende Luftzufuhr, damit die
Dunstabzugshaube efzient und mit einem geringen Betriebsgeräusch arbeiten kann.
• Passen Sie die Gebläsedrehzahl an die beim Kochen entstehende Dampfmenge
an. Verwenden Sie den Intensivmodus nur bei Bedarf. Je niedriger die
Gebläsedrehzahl ist, desto weniger Energie wird verbraucht.
• Wenn beim Garen große Mengen Dampf entstehen, wählen Sie rechtzeitig eine
höhere Gebläsedrehzahl. Wenn sich der Kochdampf bereits in der Küche verteilt
hat, muss die Dunstabzugshaube länger betrieben werden.
• Schalten Sie die Dunstabzugshaube aus, wenn Sie sie nicht mehr benötigen.
• Schalten Sie die Beleuchtung aus, wenn Sie diese nicht mehr benötigen.
• Reinigen Sie den Filter in regelmäßigen Abständen und tauschen Sie ihn ggf. aus,
um die Effektivität des Lüftungssystems zu erhöhen und Brandgefahr zu vermeiden.
• Setzen Sie beim Kochen immer den Deckel auf, um Kochdampf und Kondenswasser
zu reduzieren.
HINWEISE ZUR ENTSORGUNG
Wenn es in Ihrem Land eine gesetzliche Regelung zur
Entsorgung von elektrischen und elektronischen Geräten
gibt, weist dieses Symbol auf dem Produkt oder auf der
Verpackung darauf hin, dass dieses Produkt nicht im
Hausmüll entsorgt werden darf. Stattdessen muss es zu
einer Sammelstelle für das Recycling von elektrischen
und elektronischen Geräten gebracht werden. Durch
regelkonforme Entsorgung schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.
Informationen zum Recycling und zur Entsorgung dieses
Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder
Ihrem Hausmüllentsorgungsdienst.
HERSTELLER & IMPORTEUR (UK)
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Importeur für Großbritannien:
Chal-Tec UK limited
Unit 6 Riverside Business Centre
Brighton Road
Shoreham-by-Sea
BN43 6RE
United Kingdom

15
EN
Dear Customer,
Congratulations on purchasing this device. Please read the
following instructions carefully and follow them to prevent
possible damages. We assume no liability for damage caused
by disregard of the instructions and improper use. Scan the QR
code to get access to the latest user manual and more product
information.
CONTENT
Installation18
Operation20
Cleaning and Care21
Filter Cleaning22
Product Data Sheet24
Notes on Environmental Protection26
Disposal Considerations26
Manufacturer & Importer (UK)26
TECHNICAL DATA
Item number 10031695, 10032862
Power supply 220-240 V ~ 50/60 Hz
Note: You can purchase an activated carbon lter separately for this cooker hood
under item number 10027530. Please visit our website: www.hi-tower.co.uk

16
EN
SAFETY INSTRUCTIONS
• Thank you for purchasing this cooker hood. Please read the instruction manual
carefully before you use the cooker hood, and keep it in a safe place.
• The installation work must be carried out by a qualied electrician or competent
person. Before you use the cooker hood, make sure that the voltage (V) and the
frequency (Hz) indicated on the cooker hood are exactly the same as the voltage
and the frequency in your home.
• The manufacturer and the agent will not bear any responsibility for the damage
caused by inappropriate installation and usage.
• Children under the age of 8 must not use the cooker hood.
• The appliance is not intended for commercial use, but only for household and
similar environments.
• The cooker hood and its lter mesh should be cleaned regularly in order to keep it
in good working order.
• Before cleaning, switch the power off at the main supply.
• Clean the cooker hood according to the instruction manual and keep the cooker
hood from the danger of burning.
• Prohibit putting the cooker hood by re.
• If the appliance does not function normally, contact the manufacturer or a specialist
company.
• This device may be only used by children 8 years old or older and persons with
limited physical, sensory and mental capabilities and / or lack of experience
and knowledge, provided that they have been instructed in use of the device by a
responsible person who understands the associated risks.
• If the supply cord is damaged, it must be replaced by the manufacturer, its service
agent or similarly qualied persons in order to avoid a hazard.
• If the range hood is used at the same time as appliances burning gas or other fuels,
the room must be adequately ventilated.
• Do not ambé under the range hood. Accessible parts may become hot when used
with cooking appliances.
Important hints on installation
• The air must not be discharged into a ue that is used for exhausting fumes from
appliances burning gas or other fuels (not applicable to appliances that only
discharge the air back into the room).
• Regulations concerning the discharge of air have to be fullled.

17
EN
Important notes about the extraction mode
WARNING
Risk of poisoning from exhaust gases sucked back. Never operate
the device in extraction mode simultaneously with an open flue
appliance when there is not adequate airflow guaranteed.
Open  ue combustion equipment (for example, gas, oil, wood or coal- red heaters,
tankless water heaters, water heaters) pulls combustion air from the room and runs
it through an exhaust pipe or chimney to the outside. In the extraction mode, indoor
air is removed from the kitchen and the adjacent rooms - without suf cient air intake
this creates a vacuum. Toxic gases from the chimney or extraction  ue can thereby be
sucked back into the living spaces.
• Always ensure that a suf cient supply of fresh air is guaranteed and that the air can
circulate.
• An air supply / extractor box alone does not ensure compliance with the limit
value.
Safe operation is only possible when the negative pressure in the room where the
appliance is located does not exceed 4 Pa (0.04 mbar). This can be achieved when
the air required for combustion can  ow through openings that are not closable, for
example in doors, windows, in conjunction with an air supply / extractor box or
through other technical measures. In any case, consult a quali ed chimney sweep who
can assess the entire ventilation of your house and propose appropriate measures for
adequate ventilation.
If the hood is used exclusively in the recirculation mode, unrestricted operation is
possible.
Important note on disassembly of the device
• Disassembly is similar to installation/assembly in reverse order.
• Take a second person to help you during disassembly to avoid injuries.

18
EN
INSTALLATION
1 2
The cooker hood should be placed
65-75 cm (26-30 inches) above the
cooking surface for optimum effect.
Saw a 500*275 mm hole in the
underside of the wall cabinet. Make
sure that the edge of the hole is at least
35 mm from the edge of the cabinet.

19
EN
3
Slide the cooker hood into the cabinet housing. Tighten the screws from the top. Note for the outlet hole in
the cabinet: The air outlet at the top of the cooker hood is offset by 35 mm, measured from the centre of the
hood.
Light Replacement
Use screw driver to undo 4 screws from the glass, disconnect the wire and take out the
glass,undo the screw on lamp bracket and change lamp.

20
EN
OPERATION
(1) Power on
After you have connected the cooker hood to the main supply, the backlight of button
will turn on. The backlight will turn off after 30 seconds without any operation and the
cooker hood will enter into stand-by mode.
(2) Turn the light on
Press the LIGHT button once, lights will be on. Press the button again; lights will be off.
(3) Speed selection
Turn on hood and select the speed, use SPEED button, the motor works at 3 speeds,
low, mid and high, and the LED display will display [1] > [2] > [3].
• Press LIGHT button once, the motor starts to work at low speed and the LED display
will display [1].
• Press LIGHT button again base on the low speed, the motor works at mid speed
and the LED display will display [2].
• Press LIGHT button again base on the mid speed, the motor works at high speed
and the LED display will display [3].
• Go on pressing LIGHT button, the hood works at low speed again and it repeat:
low > mid > high > low…
(4) Device memory
Press POWER button once, the hood will work at the speed which it works last time.
Press POWER button again, the hood stop working.
Timer Licht Anzeige Geschwindigkeit Power
