Klarstein DARYA User manual

www.klarstein.com
DARYA
Dunstabzugshaube
Range Hood
Campana extractora
Hotte aspirante
Cappa aspirante
10033820 10033828

3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung. Scannen
Sie den folgenden QR-Code, um Zugriff auf die aktuellste
Bedienungsanleitung und weitere Informationen rund um das
Produkt zu erhalten:
INHALTSVERZEICHNIS
Sicherheitshinweise4
Installation6
Bedienung10
Fehlerbehebung10
Reinigung und Wartung11
Produktdatenblatt14
Hinweise zum Umweltschutz18
Hinweise zur Entsorgung18
Hersteller & Importeur (UK)18
TECHNISCHE DATEN
Artikelnummer 10033820 10033828
Stromversorgung 220-240 V ~ 50/60 Hz
Beleuchtung 1 x 2 W LED 2 x 2 W LED
Hinweis: Zu dieser Dunstabzugshaube können Sie unter der Artikelnummer
10033835 zusätzlich einen Aktivkohlelter erwerben. Besuchen Sie dafür unsere
Webseite: www.elektronik-star.de
English 19
Français 35
Español 51
Italiano 67

4
DE
SICHERHEITSHINWEISE
• Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie
die Bedienungsanleitung zum späteren Nachschlagen gut auf.
• Die Montagearbeiten dürfen nur von einer Elektrofachkraft oder einer qualizierten
Person durchgeführt werden. Bevor Sie die Dunstabzugshaube verwenden, stellen
Sie sicher, dass die Spannung (V) und die auf der Dunstabzugshaube angegebene
Frequenz (Hz) der Spannung und Frequenz der Stromversorgung in Ihrem Haushalt
entsprechen.
• Für Schäden, die durch unsachgemäßen Gebrauch und unsachgemäße Installation
entstehen, übernehmen wir keine Haftung.
• Kinder unter 8 Jahren dürfen die Dunstabzugshaube nicht benutzen.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im
Haushalt und in ähnlichen Umgebungen vorgesehen.
• Reinigen Sie das Gerät und den Filter regelmäßig, damit das Gerät immer efzient
arbeitet.
• Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose.
• Reinigen Sie das Gerät genau wie in der Bedienungsanleitung angegeben.
• Verwenden Sie unter der Abzugshaube kein offenes Feuer.
• Falls das Gerät nicht normal funktioniert, wenden Sie sich an den Hersteller oder
einen Fachbetrieb.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen
dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen
Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen
vertraut gemacht wurden und die damit verbundenen Risiken verstehen.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller,
einem autorisierten Fachbetrieb oder einer ähnlich qualizierten Person ersetzt
werden.
• Wenn die Dunstabzugshaube mit Herden verwendet wird, die Gas oder andere
Brennstoffe verbrennen, muss eine ausreichende Belüftung des Raumes vorhanden
sein.
• Flambieren Sie nicht unter der Abzugshaube.
• Achtung: Die Geräteoberäche kann während des Betriebs heiß werden.
Wichtige Hinweise zur Installation
• Die Luft darf nicht in einen Abzug abgeleitet werden, der zum Absaugen von
Rauchgasen von Gas- oder anderen Brennstoffen verwendet wird (gilt nicht für
Geräte, die nur die Luft in den Raum zurückführen).
• Beachten Sie alle regionalen Vorschriften zum Einbau von Entlüftungsanlagen.

5
DE
Wichtige Hinweise zum Abluftbetrieb
WARNUNG
Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das
Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer
raumluftabhängigen Feuerstätte betrieben wird und keine
ausreichende Luftzirkulation garantiert wird.
Raumluftabhängige Feuerstätten wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler oder
Durchlauferhitzer beziehen die Luft aus dem Raum und führen sie durch ein Abluftrohr
oder einen Kamin ins Freie. Im Abluftbetrieb wird der Küche und den benachbarten
Räumen Luft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige
Gase aus dem Kamin oder Abluftrohr können dabei in die Wohnräume zurückgesaugt
werden.
• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft
zirkulieren kann.
• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des Grenzwertes
sicherzustellen.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am Standort der
Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen Sie, wenn durch nicht-
verschließbare Öffnungen in Türen und Fenstern in Verbindung mit einem Zuluft-/
Abluftmauerkasten die zur Verbrennung benötigte Luft nachströmen kann. Lassen
Sie sich in jedem Fall von einem Schornsteinfegermeister beraten und den gesamten
Lüftungsverbund des Hauses beurteilen. Er kann ihnen gegebenenfalls die nötigen
Maßnahme zur Belüftung nennen.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb
ohne Einschränkung möglich.
Wichtige Hinweis zur Demontage des Geräts
• Die Demontage gleicht der Installation/Montage in umgekehrter Reihenfolge.
• Nehmen Sie sich bei der Demontage eine zweite Person zu Hilfe, um Verletzungen
zu vermeiden.

6
DE
INSTALLATION
Montage der V-Klappe
Wenn die Dunstabzugshaube keine vormontierte V-Klappe hat, installieren Sie die Teile
folgendermaßen:
1 Bauen Sie die Erste Hälfte (2) in das Gehäuse (6) ein.
2 Der Pin (3) sollte nach oben gerichtet sein.
3 Die Achse (4) wird in die Bohrungen (5) am Gehäuse eingesetzt.
4 Wiederholen Sie alle Arbeitsschritte für die zweite Hälfte der Klappe.
Vorbereitung
Falls sie über einen Abzug nach außen verfügen, können
Sie die Abzugshaube wie auf dem Bild rechts installieren.
Der Abzugskanal sollte einen Durchmesser von mindestens
150mm haben und aus Emaille, Aluminium oder einem
exiblen, hitzebeständigen Rohr bestehen.
• Schalten Sie das Gerät vor der Installation aus und
ziehen Sie den Stecker.
• Die Abzugshaube sollte in einer Höhe von 65-75 cm
über dem Kochfeld angebracht werden.

7
DE
Installation mit Außenentlüftung
Hinweis: Beachten Sie die Sicherheitshinweise zur Bedienung des Gerätes, wenn die
Luft nach außen abgeführt wird. Wenn die Dunstabzugshaube gleichzeitig mit einem
Gerät in Betrieb ist, das seine Energie aus einer anderen Quelle als Strom bezieht,
darf der Unterdruck im Raum 4 Pa nicht übersteigen (4 x 10-5 Bar).
Installation mit Innenentlüftung
Falls Sie nicht über einen Außenabzug verfügen, benötigen Sie kein Abluftrohr. Die
Installation entspricht der Installation mit Außenentlüftung.
Installation
1
Verwenden Sie 2 Schrauben (4 mm x 30 mm), zur Befestigung der Haube an der
Wand. Befestigen Sie die Wandhalterung des Innenkamins ebenfalls mit 2 Schrauben
(4 mm x 30 mm).
Wandhalterung des Innenkamins
Schrauben 4 mm x 30 mm

8
DE

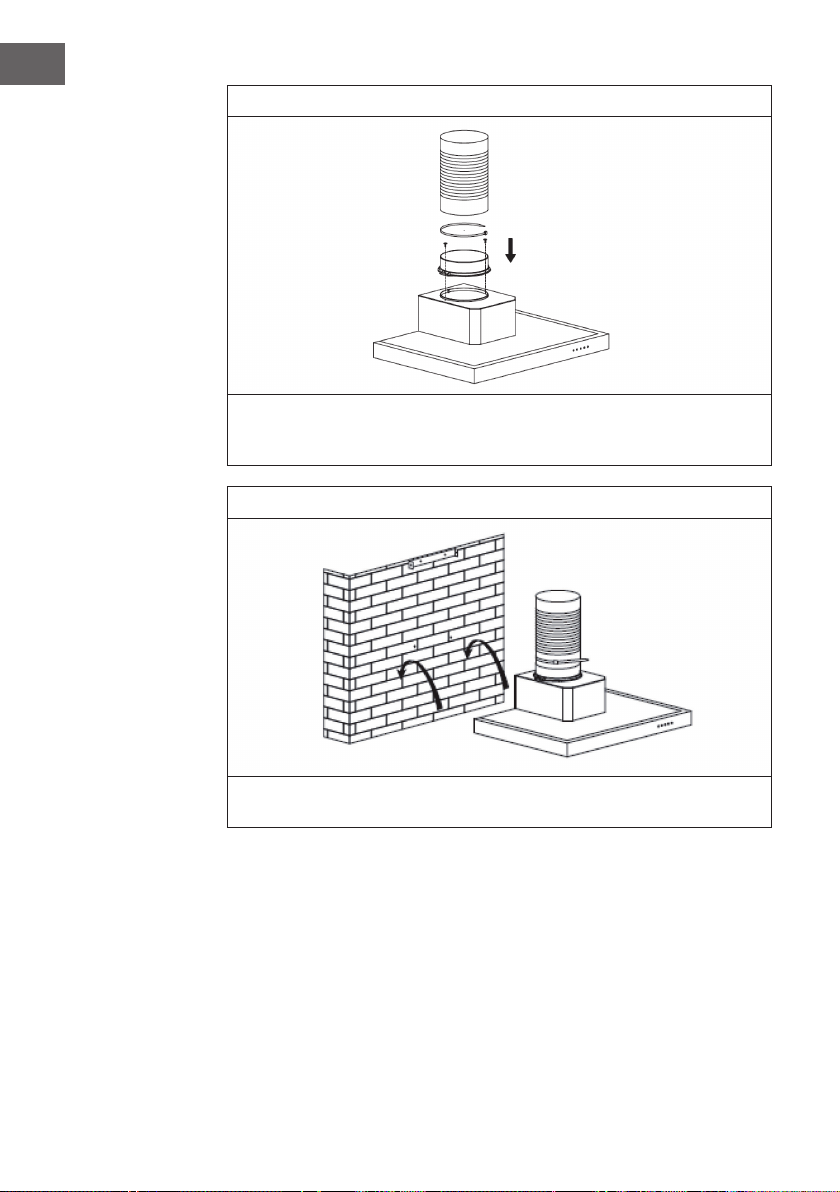

2
Befestigen Sie die V-Klappe mit 2 Schrauben (4mm x 8mm) an der Oberseite
der Haube. Befestigen Sie das Expansionsrohr, wie dargestellt, an der V-Klappe.
Befestigen Sie das Expansionslrohr mit einem Kabelbinder an der V-Klappe.
3
Hängen Sie das Gerät auf die 2 zuvor an der Wand befestigten Schrauben
(4mmx30mm).

9
DE
4
Setzen Sie die Schornsteine auf die Haube und verlegen Sie das Expansionsrohr
nach außen. Verwenden Sie 2 Sicherheitsschrauben (4mm x 30mm), um die Haube
an der Wand zu befestigen.
5
Ziehen Sie den inneren Kamin heraus und befestigen Sie ihn mit 2 Schrauben
(4mmx8mm) an der Wandhalterung.

10
DE
BEDIENUNG
Motor ein/aus
Niedrige Leistung
Mittlere Leistung
Hohe Leistung
Licht ein/aus
FEHLERBEHEBUNG
Fehler Mögliche Ursache Lösung
Das Licht ist an aber der
Motor läuft nicht.
Die Lüftung ist blockiert. Entfernen Sie die
Blockade.
Der Kondensator ist kaputt. Lassen Sie den
Kondensator ersetzen.
Der Motor ist kaputt. Lassen Sie den Motor
ersetzen.
Der Motor riecht
merkwürdig.
Lassen Sie den Motor
ersetzen.
Das Licht ist aus und der
Motor läuft nicht.
Das Licht ist kaputt. Lassen Sie das Licht
ersetzen.
Der Stecker ist lose. Stecken Sie den Stecker
fest in die Steckdose.
Das Gehäuse vibriert. Das Rotorblatt des Lüfters
ist beschädigt.
Ersetzen Sie das Blatt.
Der Motor sitzt nicht fest. Befestigen Sie den Motor.
Das Gehäuse hängt lose. Befestigen Sie das
Gehäuse.
Die Luft wird nicht richtig
abgesaugt.
Der Abstand zwischen
Herd und Abzugshaube ist
zu groß.
Verringern Sie den
Anstand.
Zu starke Luftzirkulation
durch offene Fenster und
Türen.
Achten Sie darauf, dass
kein Durchzug entsteht.

11
DE
REINIGUNG UND WARTUNG
Monatliche Reinigung der Fettlter
Reinigen Sie den Filter jeden Monat, um Brandgefahr zu vermeiden. Der Filter sammelt
Fett, Rauch und Staub und beeinusst somit die Efzienz der Dunstabzugshaube. Wenn
der Filter nicht gereinigt wird, sammeln sich dort Fettreste. Reinigen Sie den Filter mit
Wasser und etwas Spülmittel und lassen Sie ihn hinterher an der Luft trocknen.
So installieren Sie Filter nach der Reinigung
• Schieben Sie den Filter in Schlitze auf der Rückseite der Haube.
• Drücken Sie die Taste am Griff des Filters.
• Lassen Sie den Griff los, sobald der Filter korrekt sitzt.
• Wiederholen Sie die Schritte, um alle Filter zu installieren.

12
DE
Aktivkohlelter einbauen
Hinweis: Ein Aktivkohlelter gehört nicht zum Lieferumfang. Sie können ihn aber zur
Abzugshaube dazukaufen.
1 2
Mit einem Aktivkohlelter lassen sich
bei innenentlüfteten Abzugshauben
unangenehme Essensgerüche aus der
Luft ltern.

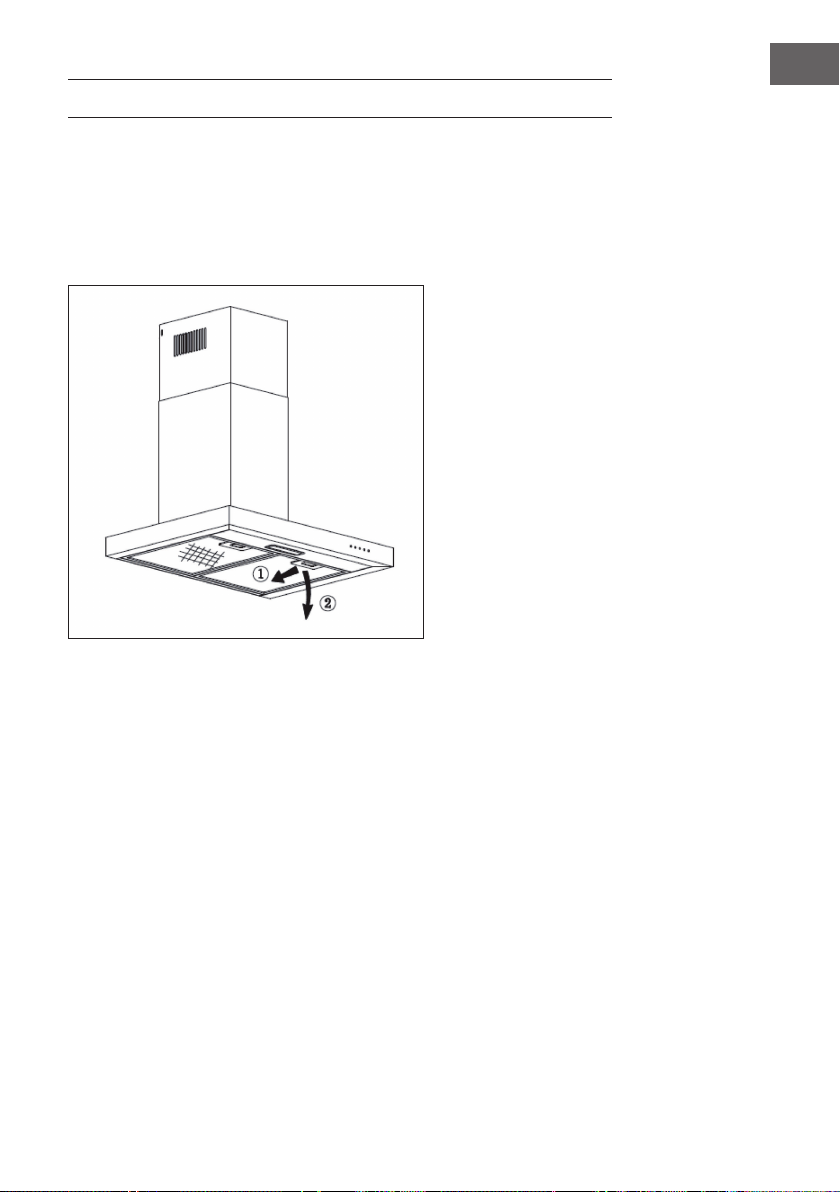

Um den Filter installieren zu können,
müssen sie zuerst den Fettlter entfernen.
Drücken Sie auf den Verschluss und
ziehen Sie ihn herunter.
3
Nehmen Sie den Fettlter ab. Setzen Sie den neuen Kohlelter wieder auf den
Fettlter. Befestigen Sie den richtig Kohlelter mit dem kleinen Stahldraht. Setzen Sie
den Fettlter samt Aktivkohlelter wieder ein.
Hinweis: Vergewissern Sie sich, dass der Filter sicher sitzt. Andernfalls könnte er sich
lösen und zu einer Gefahr werden. Bei angeschlossenem Aktivkohlelter wird die
Saugleistung reduziert.

13
DE

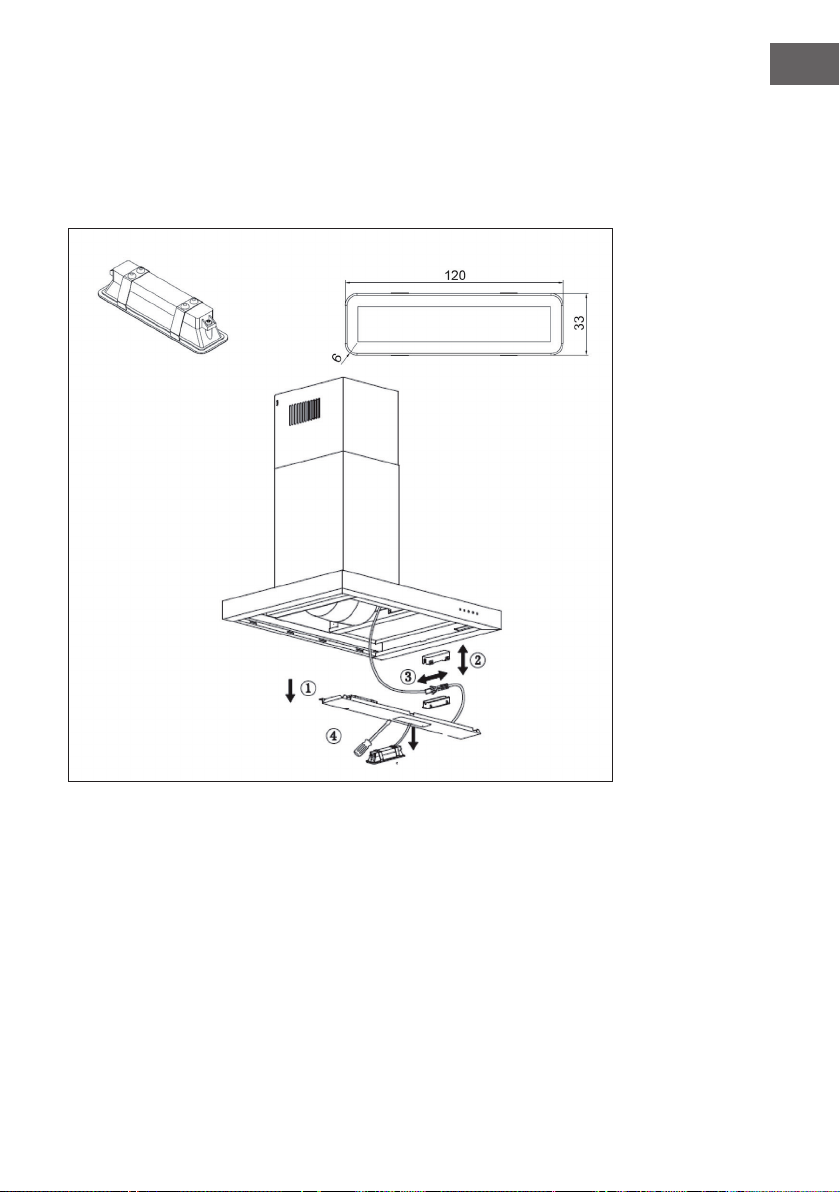

Lampe austauschen
Lösen Sie mit dem Schraubendreher die selbstschneidenden Schrauben ST4*8mm
(2 Stück) vom Leuchtfeld und nehmen Sie die Leuchte heraus. Öffnen Sie den
Klemmenkasten, der mit dem Kabel verbunden ist, trennen Sie den Kabelstecker und
ersetzen Sie die Lampe (max 2 W).

14
DE
PRODUKTDATENBLATT
Angaben nach Verordnung (EU) Nr. 65/2014
Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:201
4+A12:2015
Artikelnummer 10033820
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEChood 19,9 kWh/Jahr
Energieefzienzklasse A
uiddynamische Efzienz FDEhood 22,5
Klasse für die uiddynamische
Efzienz
C
Beleuchtungsefzienz LEhood 53 Lux/W
Beleuchtungsefzienzklasse A
Fettabscheidegrad GFEhood 70,8 %
Klasse für den Fettabscheidegrad D
Luftstrom bei minimaler und bei
maximaler Geschwindigkeit im
Normalbetrieb, ausgenommen den
Betrieb auf der Intensivstufe oder
Schnelllaufstufe
167,2 / 305,9 m³/h
Luftstrom im Betrieb auf der
Intensivstufe oder Schnelllaufstufe
-m³/h
A-bewertete Luftschallemissionen
bei minimaler und maximaler
verfügbarer Geschwindigkeit im
Normalbetrieb
54 / 67 dB
A-bewertete Luftschallemissionen
im Betrieb auf der Intensivstufe
oder Schnelllaufstufe
- dB
Leistungsaufnahme im Aus-Zustand Po0W
Leistungsaufnahme im
Bereitschaftszustand
Ps- W
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Deutschland

15
DE
Angaben nach Verordnung (EU) Nr. 66/2014
Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:201
4+A12:2015
Artikelnummer 10033820
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEChood 19,9 kWh/Jahr
Zeitverlängerungsfaktor f 1,5
Fluiddynamische Efzienz FDEhood 22,5
Energieefzienzindex EEIhood 50,3
Gemessener Luftvolumenstrom im
Bestpunkt
QBEP 164,8 m³/h
Gemessener Luftdruck im Bestpunkt PBEP 208 Pa
Maximaler Luftstrom Qmax 311 , 2 m³/h
Gemessene elektrische
Eingangsleistung im Bestpunkt
WBEP 42,1 W
Nennleistung des
Beleuchtungssystems
WL2,0 W
Durchschnittliche
Beleuchtungsstärke des
Beleuchtungssystems auf der
Kochoberäche
Emiddle 106 Lux
Gemessene Leistungsaufnahme im
Bereitschaftszustand
Po- W
Gemessene Leistungsaufnahme im
Aus-Zustand
Ps0W
Schallleistungspegel LWA 67 dB
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Deutschland

16
DE
Angaben nach Verordnung (EU) Nr. 65/2014
Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:201
4+A12:2015
Artikelnummer 10033828
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEChood 20,6 kWh/Jahr
Energieefzienzklasse A
uiddynamische Efzienz FDEhood 22,0
Klasse für die uiddynamische
Efzienz
C
Beleuchtungsefzienz LEhood 52,8 Lux/W
Beleuchtungsefzienzklasse A
Fettabscheidegrad GFEhood 76,9 %
Klasse für den Fettabscheidegrad C
Luftstrom bei minimaler und bei
maximaler Geschwindigkeit im
Normalbetrieb, ausgenommen den
Betrieb auf der Intensivstufe oder
Schnelllaufstufe
147,2 / 301,1 m³/h
Luftstrom im Betrieb auf der
Intensivstufe oder Schnelllaufstufe
-m³/h
A-bewertete Luftschallemissionen
bei minimaler und maximaler
verfügbarer Geschwindigkeit im
Normalbetrieb
52 / 66 dB
A-bewertete Luftschallemissionen
im Betrieb auf der Intensivstufe
oder Schnelllaufstufe
- dB
Leistungsaufnahme im Aus-Zustand Po0W
Leistungsaufnahme im
Bereitschaftszustand
Ps- W
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Deutschland

17
DE
Angaben nach Verordnung (EU) Nr. 66/2014
Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:201
4+A12:2015
Artikelnummer 10033828
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEChood 20,6 kWh/Jahr
Zeitverlängerungsfaktor f 1,2
Fluiddynamische Efzienz FDEhood 22,0
Energieefzienzindex EEIhood 51, 9
Gemessener Luftvolumenstrom im
Bestpunkt
QBEP 159,7 m³/h
Gemessener Luftdruck im Bestpunkt PBEP 200 Pa
Maximaler Luftstrom Qmax 301,1 m³/h
Gemessene elektrische
Eingangsleistung im Bestpunkt
WBEP 40,3 W
Nennleistung des
Beleuchtungssystems
WL4,0 W
Durchschnittliche
Beleuchtungsstärke des
Beleuchtungssystems auf der
Kochoberäche
Emiddle 211 Lux
Gemessene Leistungsaufnahme im
Bereitschaftszustand
Po- W
Gemessene Leistungsaufnahme im
Aus-Zustand
Ps0W
Schallleistungspegel LWA 66 dB
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Deutschland

18
DE
HINWEISE ZUM UMWELTSCHUTZ
• Achten Sie während des Kochens auf eine ausreichende Luftzufuhr, damit die
Dunstabzugshaube efzient und mit einem geringen Betriebsgeräusch arbeiten kann.
• Passen Sie die Gebläsedrehzahl an die beim Kochen entstehende Dampfmenge
an. Verwenden Sie den Intensivmodus nur bei Bedarf. Je niedriger die
Gebläsedrehzahl ist, desto weniger Energie wird verbraucht.
• Wenn beim Garen große Mengen Dampf entstehen, wählen Sie rechtzeitig eine
höhere Gebläsedrehzahl. Wenn sich der Kochdampf bereits in der Küche verteilt
hat, muss die Dunstabzugshaube länger betrieben werden.
• Schalten Sie die Dunstabzugshaube aus, wenn Sie sie nicht mehr benötigen.
• Schalten Sie die Beleuchtung aus, wenn Sie diese nicht mehr benötigen.
• Reinigen Sie den Filter in regelmäßigen Abständen und tauschen Sie ihn ggf. aus,
um die Effektivität des Lüftungssystems zu erhöhen und Brandgefahr zu vermeiden.
• Setzen Sie beim Kochen immer den Deckel auf, um Kochdampf und Kondenswasser
zu reduzieren.
HINWEISE ZUR ENTSORGUNG
Wenn es in Ihrem Land eine gesetzliche Regelung zur
Entsorgung von elektrischen und elektronischen Geräten
gibt, weist dieses Symbol auf dem Produkt oder auf der
Verpackung darauf hin, dass dieses Produkt nicht im
Hausmüll entsorgt werden darf. Stattdessen muss es zu
einer Sammelstelle für das Recycling von elektrischen
und elektronischen Geräten gebracht werden. Durch
regelkonforme Entsorgung schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.
Informationen zum Recycling und zur Entsorgung dieses
Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder
Ihrem Hausmüllentsorgungsdienst.
HERSTELLER & IMPORTEUR (UK)
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Importeur für Großbritannien:
Chal-Tec UK limited
Unit 6 Riverside Business Centre
Brighton Road
Shoreham-by-Sea
BN43 6RE
United Kingdom

19
EN
Dear Customer,
Congratulations on purchasing this device. Please read the
following instructions carefully and follow them to prevent
possible damages. We assume no liability for damage caused
by disregard of the instructions and improper use. Scan the QR
code to get access to the latest user manual and more product
information.
CONTENT
Safety Instructions20
Installation22
Operation26
Troubleshooting26
Cleaning and Maintenance27
Product Data Sheet30
Notes on Environmental Protection34
Disposal Considerations34
Manufacturer & Importer (UK)34
TECHNICAL DATA
Item number 10033820 10033828
Power supply 220-240 V ~ 50/60 Hz
Lighting 1 x 2 W LED 2 x 2 W LED
Note: You can purchase an activated carbon lter separately for this cooker hood
under item number 10033835. Please visit our website: www.hi-tower.co.uk

20
EN
SAFETY INSTRUCTIONS
• Thank you for purchasing this cooker hood. Please read the instruction manual
carefully before you use the cooker hood, and keep it in a safe place.
• The installation work must be carried out by a qualied electrician or competent
person. Before you use the cooker hood, make sure that the voltage (V) and the
frequency (Hz) indicated on the cooker hood are exactly the same as the voltage
and the frequency in your home.
• The manufacturer and the agent will not bear any responsibility for the damage
caused by inappropriate installation and usage.
• Children under the age of 8 must not use the cooker hood.
• The appliance is not intended for commercial use, but only for household and
similar environments.
• The cooker hood and its lter mesh should be cleaned regularly in order to keep it
in good working order.
• Before cleaning, switch the power off at the main supply.
• Clean the cooker hood according to the instruction manual and keep the cooker
hood from the danger of burning.
• Prohibit putting the cooker hood by re.
• If the appliance does not function normally, contact the manufacturer or a specialist
company.
• This device may be only used by children 8 years old or older and persons with
limited physical, sensory and mental capabilities and / or lack of experience
and knowledge, provided that they have been instructed in use of the device by a
responsible person who understands the associated risks.
• If the supply cord is damaged, it must be replaced by the manufacturer, its service
agent or similarly qualied persons in order to avoid a hazard.
• If the range hood is used at the same time as appliances burning gas or other fuels,
the room must be adequately ventilated.
• Do not ambé under the range hood. Accessible parts may become hot when used
with cooking appliances.
Important hints on installation
• The air must not be discharged into a ue that is used for exhausting fumes from
appliances burning gas or other fuels (not applicable to appliances that only
discharge the air back into the room).
• Regulations concerning the discharge of air have to be fullled.
