Klipsch Palladium 5.1 User manual

Palladium 5.1
Cinematic Sound
System
GB
D
F
E
XS-551_man.qxd 04.10.2002 19:22 Seite 1

2
Palladium 5.1
Introduction
Thank you for purchasing the Palladium 5.1 Surround System. This speaker system consists
of one subwoofer and five satellite speakers and was especially designed for the
reproduction of 5.1 Dolby-Digital Surround Sound.
The Universal Dolby Digital Audio Decoder is an ambivalent audio entertainment system,
using Dolby Digital™, to give you a sound experience in cinema quality.
The Universal Dolby Digital Audio Decoder enables you to turn any audio system, like a
television set, a video recorder, a CD-Rom drive, DVD player, Laser disk player, stereo
receiver, boom box, PC and video consoles (Nintendo“, Sony PlayStation“, SEGA“) into an
advanced multimedia centre. The LCD display gives you full control of all functions. The
Universal Dolby Digital Audio Decoder lets you enjoy the cinema atmosphere at home with
real Dolby sound. This means: AC-3 sound effects from the separated sound tracks of the
Audio Storm Version 5.1 – right in your living room!
Package contents
•Universal Dolby Digital Audio Decoder Box
•Remote control
•Subwoofer
•5 Satellite speakers
•DC power plug for the decoder / subwoofer (DC 12V, 0,5 A)
•Audio connection cable: 9 poles
•Audio connection cable S/PDIF (coaxial)
•1 jack plug to 2 RCA/Cinch
•Instruction manual
If one of these parts should be missing, please refer to your local dealer.
XS-551_man.qxd 04.10.2002 19:22 Seite 2

3
Installation
Connect the system according to the figure above to your sound source.
Connection of the speakers
Connect the speakers according to the figure above to the subwoofer.
Connection of the decoder
A: Analog G9 output to woofer (L, R, SL, SR. CENTER and SUBWOOFER channels)
GB
AB C D E F
XS-551_man.qxd 04.10.2002 19:22 Seite 3

B: Analog stereo input (additional connection of a 2 channel stereo source)
C: Optical cable S/PDIF input (digital input)
D:Switch for optical or coaxial S/PDIF input
E:Coaxial cable input S/PDIF (digital input)
F: DC12V power plug (coming from the woofer)
Technical specifications
•Magnetically shielded speakers (for use with a monitor or television set)
•Integrated amplifier
•Power indicator
•Input: Audio
-Analog: Stereo
- Digital: S/PDIF out (coaxial)
- Optical: Optical fibre
•Output: G9: L, R, SL, SR, C, Subwoofer channels
•Phone Jack:
- Line ( front left and right channels)
- Surround (rear SL, SR channels)
- Subwoofer channel
- Center channel
•Power adapter: AC 230V
Input decoder / Output subwoofer; DC 12V, 0,5A
Button description
POWER On/off switch. Pressing the button will activate or deactivate the Dolby Digital
System after one second. During this time the unit starts an auto test and resets the default
configuration.
MODE This button activates the decoder’s setting mode. Press the button several times
until the part of the LCD display, you want to configure begins to flash. The Enter button
allows you to confirm your settings and exit the setting mode
ENTER This button enables you to confirm your settings and to exit the setting mode
TEST/Up Serves as up-button in test mode and to activate the speaker’s test program
MUTE/DOWN: Down button in setting mode to muffle the speakers
4
XS-551_man.qxd 04.10.2002 19:22 Seite 4

Description of LCD display
As shown in the figure, the LCD indicates all functions and possibilities. Some functions
are only visible under certain circumstances.
Input:
Indicates if the sound signal is analog or digital. When the signal is digital, the „Digital
mode“ sign lights up and shows if the signal is Surround (AC-3) or Stereo (PCM)..
Surround mode
Gives information about the used surround signal. When the function Pro Logic Auto On is
activateed, AC-3 or Pro Logic will be automatically detected.
Mute
Flashes up when „Mute“ is selected. During execution of test function „Test“ will flash up.
Speaker mode
Indicates the chosen speaker mode.
Volume
Indicates the chosen volume.
Balance
Indicates the settings for balance.
Delay
Indicates the eventually chosen value for time delay of the surround speakers.
5
GB
XS-551_man.qxd 04.10.2002 19:22 Seite 5

The remote control:
a: POWER on/off
b: TEST on/off
c: MUTE on/off
d: To increase volume (volume balance ) and delay.
e: To reduce volume (volume balance) and delay.
f: SURROUND MODE selection
g: Reset, sets the device to default setting
h: Pro Logic Auto-ON
i: INPUT MODE selection
j: DELAY setting
k: BASS enhancement/normal
l: Speaker Mode selection for selecting the number of speakers
m: Volume Balance adjustment
Operating the device (Decoder):
Default System Configuration:
The default configuration will be reset automatically whenever you remove the power-plug
(not by simply switching off the unit). Note that the AC-3 and PCM functions of the
DIGITAL MODE depend on the quality of the audio output.
Audio Input Setting:
With Input (on remote control) you adjust if the input signal is analog or digital. DIGITAL-
MODE will be detected automatically for digital audio sources. When using an analog
signal, please choose „Analog“
6
XS-551_man.qxd 04.10.2002 19:22 Seite 6

You can make this setting on the decoder by using the „Mode“ button. Press „Mode“ until
the Input window flashes up, than use the Up and Down buttons to choose between digital
and analog.
In case you have chosen AC-3 the display shows „Pro Logic Auto On”. This means, the
decoder detects automatically a coming Pro Logic Signal and changes to Pro Logic Mode.
By pressing the „Pro Logic Auto On“ button on the remote control you can deactivate this
function, but we recommend you to leave this function activated
Speaker configuration:

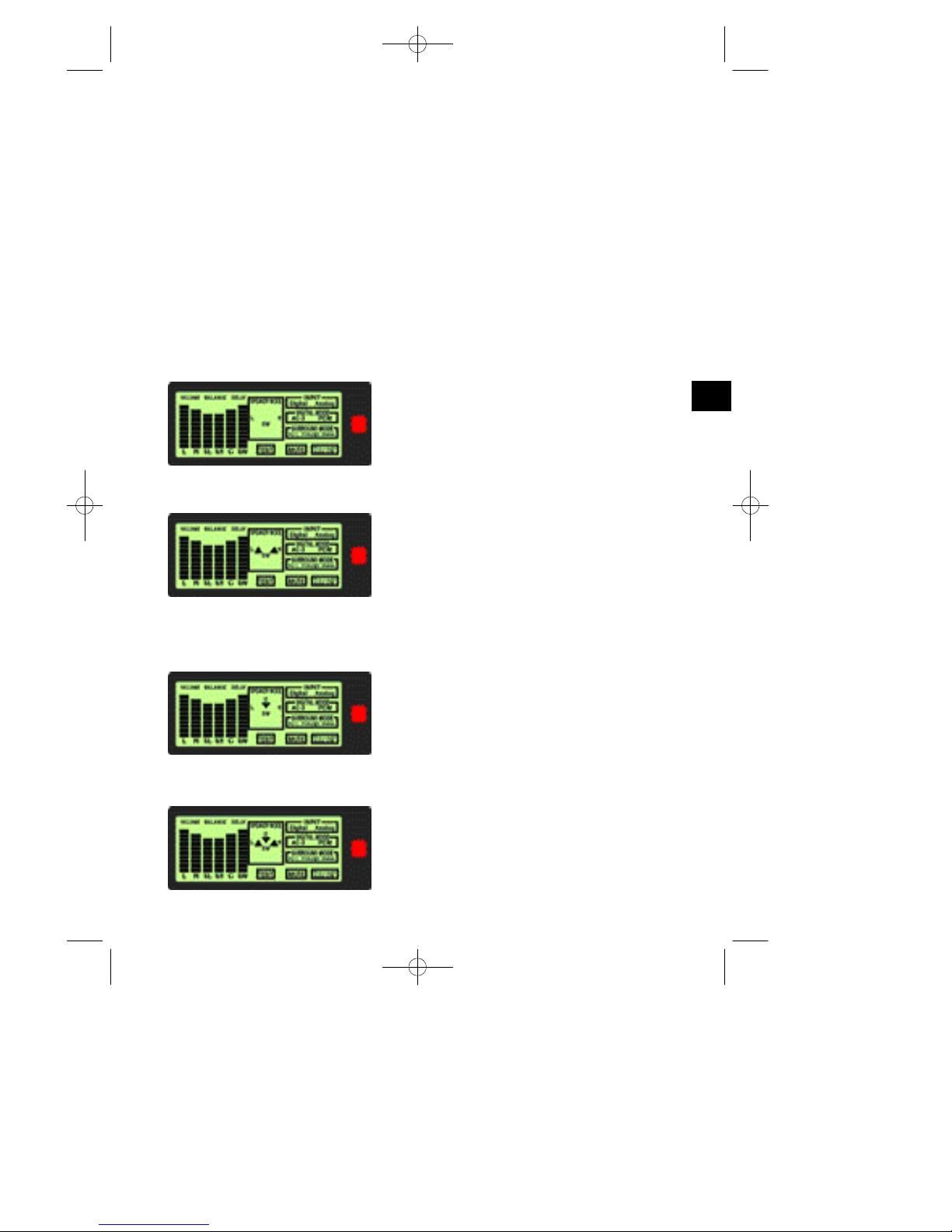

The Palladium system supports 4 kinds of speaker configurations and 2 kinds of bass
management for the Dolby Digital System. The following figures serve as examples
1. Speaker Mode 1: Two Speakers + Subwoofer
A. Bass Management: Configuration 1
B. Bass Management: Configuration 2
2. Speaker Mode 2: Three Speakers + Subwoofer
A. Bass Management: Configuration 1
B. Bass Management: Configuration 2
7
GB
XS-551_man.qxd 04.10.2002 19:22 Seite 7

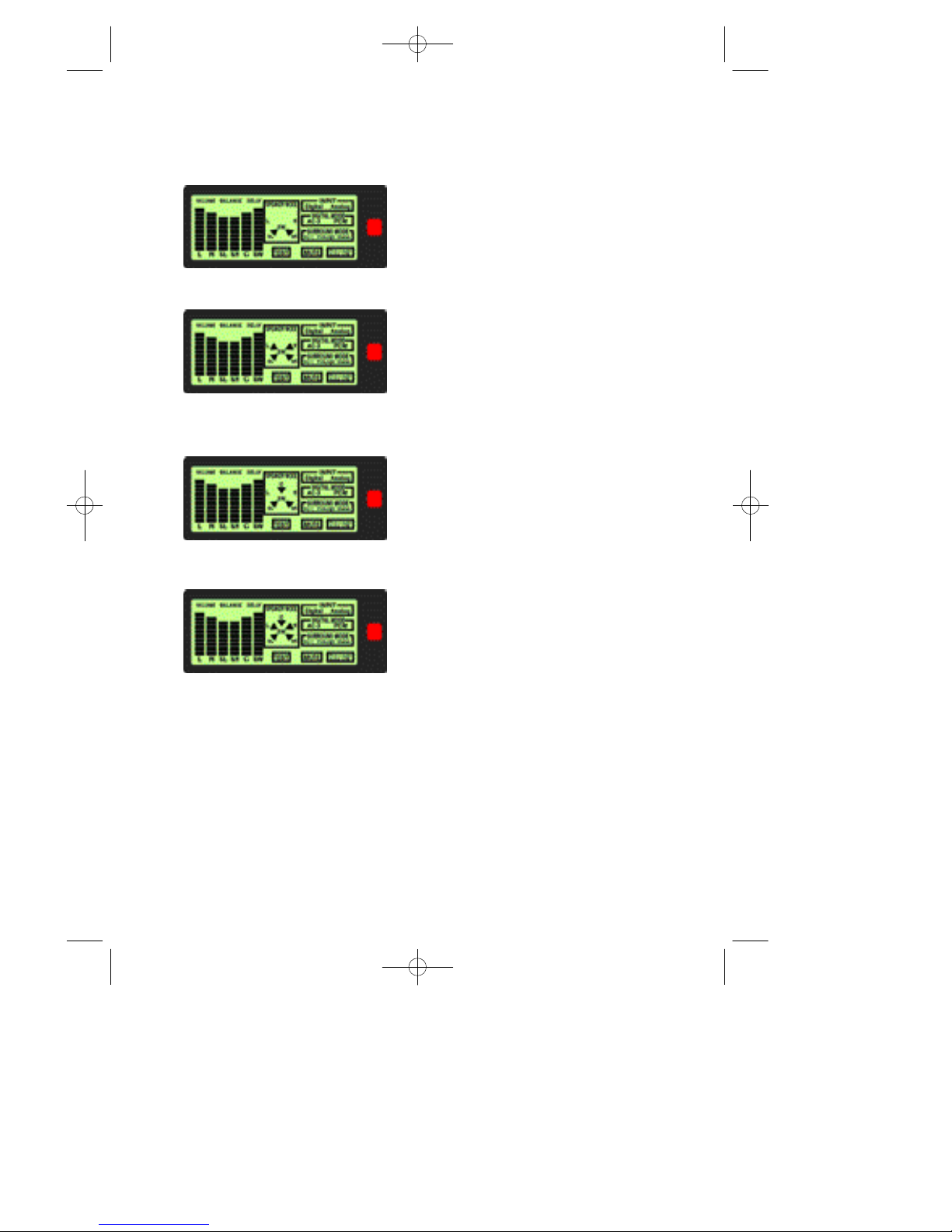

3. Speaker Mode 3: Four Speakers + Subwoofer
A. Bass Management: Configuration 1
B. Bass Management: Configuration 2
4. Speaker Mode 4: Five Speakers + Subwoofer
A. Bass Management: Configuration 1
B: Bass Management: Configuration 2
We suggest the following steps to setup Universal Dolby Digital Decoder speaker mode:
Step1:Conform your speaker numbers and position by TEST function
Step2:Confirm your audio device output is digital (AC-3 or PCM)
and then setup INPUT mode correctly.
Step3:Playing your audio device.
Step4:Listen and feel, try to change bass configuration 1 or bass
Configuration 2 by pressing the Bass button on your remote
controller (In Speaker Mode).
8
XS-551_man.qxd 04.10.2002 19:22 Seite 8

9
Setup delay
With delay the time difference between arriving signals will be compensed. The time
difference can occur if the speakers are positioned in different distances to each other..
Setting of Delay on decoder and remote control
Press mode button until Delay, SL (Surround Left) and SR (Surround Right) flashes up. By
using the Up and Down buttons you can set the desired value. You can make the same
settings for the center speaker by repeating this procedure (Delay and C (Center speaker)
have to flash up.
Troubleshooting
Note: These tests assume the amplifier is working correctly.
No sound
Doublecheck the connection.
Choose the right audio source (digital/analog)
Increase volume
Low sound
Turn bass to correct level
Doublecheck the speakers.
Buzzing sound
Check the speakers for rustling
Too much treble and bass
Doublecheck the balance positon, maybe one speaker isn’t connected correctly.
In case of technical problems, don’t hesitate to contact our technical support. Please finde
the number on the back side of the manual.
Please note:
Do not store the unit in direct sunlight or extreme temperatures as this may dmage the
components.
Do not open the unit. Maintenance and service should be done by qualified personnel only
Be careful not to spill any liquids on the unit, as this may damage the components.
Do not expose any pressure on the grids of the speakers as this may damage them.
Clean the unit with a dry cloth only
GB
XS-551_man.qxd 04.10.2002 19:22 Seite 9

Warranty information
This product is warranted for the period of two years parts and labor from the original date
of purchase against defective materialsand workmanship. In the event that warranty service
is required, you should return the product to the retailer from whom it was purchases, or
contact the on-site service company.
This warranty covers none of the following:
Periodic check ups, maintenance and repair or replacement of parts due to normal wear and
tear.
Cost relating to transport, removal or installation of the product.
Misuse, including the failure to use this product for its normal purposes of incorrect
installation.
Damage caused by lightning, water, fire, public disturbances ,incorrect main voltage,
improper ventilation or any other cause beyond the manufacturer’s control.
10
XS-551_man.qxd 04.10.2002 19:22 Seite 10

11
D
Einleitung
Wir danken Ihnen für den Kauf des Palladium 5.1 Surround System. Dieses
Lautsprechersystem, bestehend aus einem Subwoofer und fünf Satelliten-Lautsprechern,
wurde speziell für die Wiedergabe von 5.1 Dolby-Digital Surround Sound aus Dolby-
Digital- Soundkarten entwickelt.
Der Universal Dolby Digital Audio Decoder ist ein vielseitiges Audio-Unterhaltungssystem,
das Dolby Digital™ verwendet, um Ihnen Hörgenuss in Kinoqualität zu bieten.
Der Universal Dolby Digital™ Audio Decoder ermöglicht es Ihnen, jedes beliebige Audio
System, wie etwa TV, Videorecorder, CD-Rom Laufwerk, DVD-Player, Laser Disk Player,
Stereo Empfänger, Boom Box, PC und Spielkonsolen (Nintendo“, Sony PlayStation“,
SEGA“) in ein leistungsstarkes Multimedia-Center zu verwandeln. Die LCD Anzeige gibt
Ihnen dabei die volle Kontrolle über alle Funktionen. Mit dem Universal Dolby Digital“
Audio Decoder können Sie sich die Sound-Atmosphäre eines großen Kinos nach Hause
holen - den wahren Dolby Sound.
Inhalt des Paketes
•Universal Dolby Digital Audio Decoder Box
•Fernbedienung
•Subwoofer
•5 Satelliten Lautsprecher
•DC Netzanschluss für den Decoder / Subwoofer (DC 12V, 0.5 A)
•Audio-Verbindungskabel: 9-polig /9-polig
•Audioverbindungskabel S/PDIF (koaxial/optisch)
•1 Klinkenstecker auf 2 RCA/Cinch
•Bedienungsanleitung
Sollte eines dieser Teile fehlen, wenden Sie sich bitte an Ihren Fachhändler.
Palladium 5.1
XS-551_man.qxd 04.10.2002 19:22 Seite 11

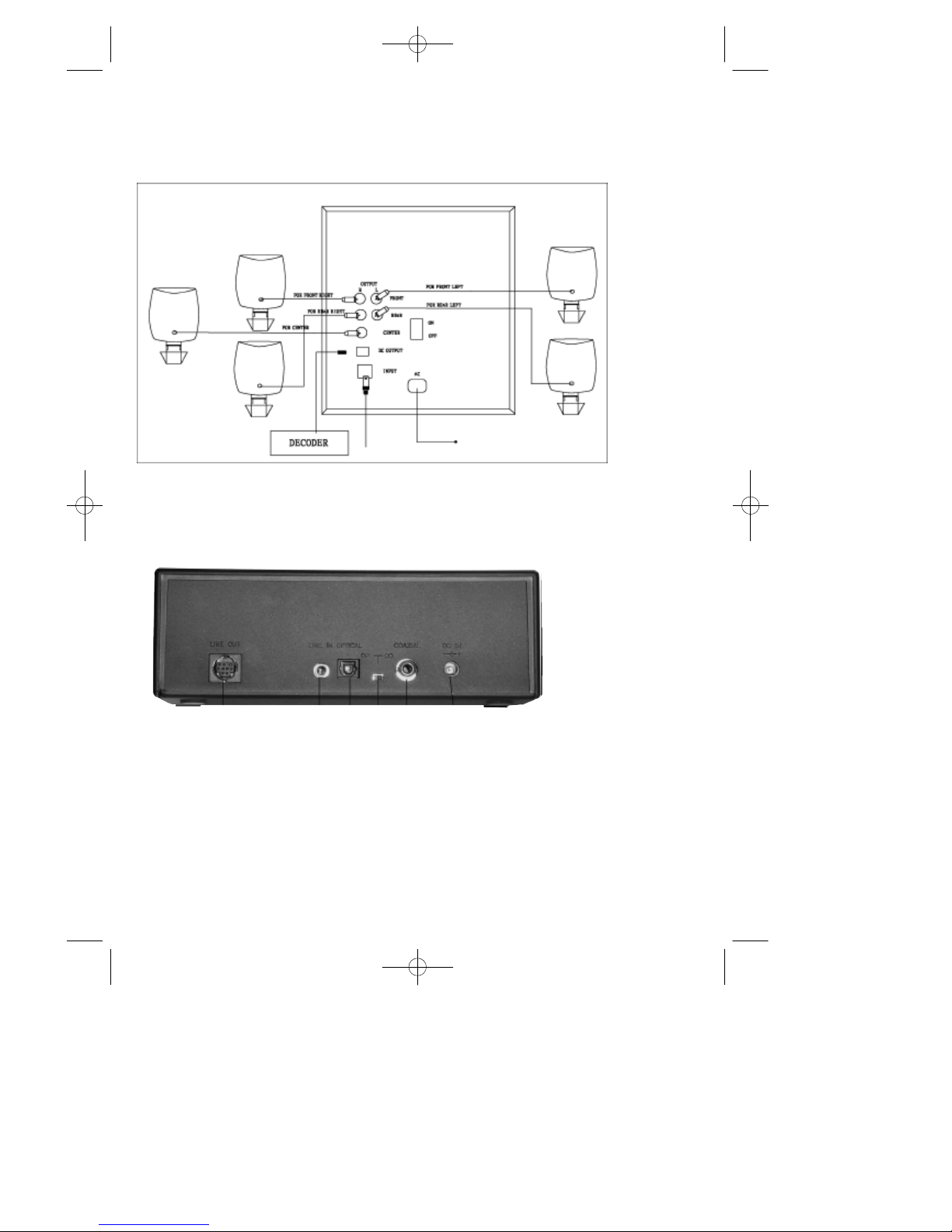

12
Installation
Schließen Sie das System entsprechend der Abbildung an die gewünschte Soundquelle an:
Anschluss der Lautsprecher:
Schließen Sie die Lautsprecher entsprechend der Abbildung (s. oben) an den Subwoofer an.
Anschluss des Decoders:
A:Analoger G9 Ausgang zum Subwoofer (L, R, SL, SR,
CENTER, SUBWOOFER Kanäle)
B: Analoger Stereo Eingang (zusätzlicher Anschluss
einer 2-Kanal Stereoquelle)
C: Optisches Kabel S/PDIF Eingang (digitaler Eingang)
D: Wahlschalter Optisch oder Koaxial des S/PDIF
AB C D E F
XS-551_man.qxd 04.10.2002 19:22 Seite 12

13
D
Eingangs
E: Eingang Koaxiales Kabel S/PDIF (digitaler Eingang)
F: DC12V Netzanschluss (vom Subwoofer kommend)
Technische Merkmale
• Magnetisch abgeschirmte Lautsprecher (geeignet zum Betrieb neben einem Monitor oder
Fernsehgerät).
• Eingebauter Verstärker.
• Betriebskontrollanzeige.
• Sound-Karte
Eingänge: Audio
- Analog: Stereo
- Digital: S/PDIF out (Koaxial)
- Optisch: Glasfaser optisch
Ausgänge: G9: L, R, SL, SR, C, Subwoofer Kanäle
• Phone Jack:
- Line (vordere L, R Kanäle)
- Surround (hintere SL, SR Kanäle)
- Subwoofer Kanal
- Mittlerer Kanal
• Netzanschluss: AC 230V
Eingang Decoder/Ausgang Subwoofer: DC 12V, 0,5A
Beschreibung der Tasten
POWER Ein/Aus-Schalter. Durch Drücken dieser Taste wird das Dolby Digital System
nach etwa einer Sekunde ein- oder ausgeschaltet. Während dieser Zeit führt das Gerät einen
Selbsttest durch und stellt die Grundeinstellungen her.
MODE Diese Taste aktiviert den Einstell-Modus des Decoders. Drücken Sie die Taste
mehrmals hintereinander, bis der Teil der LCD Anzeige, den Sie einstellen möchten, blinkt.
Mit der Enter Taste können Sie Ihre Einstellungen bestätigen und den Einstell-Modus
verlassen.
ENTER Mit dieser Taste können Sie Ihre Einstellungen bestätigen und den Einstell-Modus
verlassen.
TEST/Up Er dient als Aufwärts Taste im Einstell-Modus und um das Testprogramm der
Lautsprecher zu aktivieren.
MUTE/Down Abwärts Taste im Einstell-Modus und zur Dämpfung der Lautsprecher.
XS-551_man.qxd 04.10.2002 19:22 Seite 13

14
Beschreibung LCD-Anzeige
Wie in der Abbildung zu sehen ist, zeigt das LCD Display alle Funktionen und
Möglichkeiten an. Manche Funktionen sind nur unter bestimmten Bedingungen sichtbar.
Input:
Zeigt an, ob das Soundsignal analog oder digital anliegt. Wenn das Signal digital anliegt,
zeigt „Digital mode“ an, ob es sich um ein Surround (AC-3) oder Stereo (PCM) Signal
handelt.
Surround mode
Gibt Auskunft über die Art des genutzten Surround Signals. Ist die Funktion Pro Logic Auto
On eingeschaltet, wird automatisch erkannt, ob AC-3 oder Pro Logic vorliegt.
Mute
Blinkt, wenn „Mute“ gewählt ist. Wird die Testfunktion durchgeführt, blinkt „Test“.
Speaker mode
Zeit den gewählten Lautsprechermodus an.
Volume
Zeigt die eingestellte Lautstärke an.
Balance
Zeit die Einstellungen für Balance.
Delay
Zeigt den eventuell eingestellten Wert für den Zeitverzug zu den Surround-Lautsprechern
an.
XS-551_man.qxd 04.10.2002 19:22 Seite 14

15
D
Die Fernbedienung
a:EIN/AUS Taste
b:TEST EIN/AUS Taste
c:MUTE EIN/AUS
d:Taste zum Erhöhen der Lautstärke (Balanceregler) und des Delay.
e:Taste zum Verringern der Lautstärke(Balanceregler) und des Delay.
f:Mit dieser Taste bestimmen Sie den SURROUNDMODUS.
g:Reset Taste. Stellt die Grundeinstellungen des Gerätes wieder her.
h:Pro Logic Auto-EIN Taste
i:Auswahltaste für den INPUT MODUS
j:DELAY Einstellung
k:Auswahltaste BASS verstärkt/normal
l:Lautsprecher Modus zur Bestimmung der Lautsprecheranzahl
m:Taste zur Einstellung der Balance
Bedienung (Dolby Digital Decoder)
Die Grundeinstellungen des Systems werden, automatisch wiederhergestellt, sobald das
System vom Stromnetz getrennt wird (nicht, wenn das Gerät einfach nur ausgeschaltet
wird). Beachten Sie bitte, dass die Funktion AC-3 und PCM des DIGITALEN MODUS von
der Qualität des Audio Ausgangs bestimmt werden.
Einstellung des Audio Eingangs:
Unter Input (auf der Fernbedienung) stellen Sie ein, ob das Eingangssignal analog oder
digital am Decoder anliegt. Der DIGITAL-MODUS wird bei einer digitalen Audio Quelle
automatisch erkannt. Wenn Sie ein analoges Signal verwenden, wählen Sie „Analog“
Am Decoder können Sie diese Einstellung über die „Mode“-Taste vornehmen. Drücken Sie
XS-551_man.qxd 04.10.2002 19:22 Seite 15

16
sooft „Mode“, bis der Input-Rahmen blinkt uns wählen Sie dann mit den Aufwärts und
Abwärts-Tasten zwischen Digital und Analog.
Falls Sie AC-3 ausgewählt haben, leuchtet im Display ebenfalls Pro Logic Auto On auf.
Das heißt, der Decoder erkennt automatisch ein anliegendes Pro Logic Signal und wechselt
dann in den Pro Logic Modus.
Durch Betätigen der „Pro Logic Auto On“-Taste auf der Fernbedienung können Sie diese
Funktion deaktivieren. Wir empfehlen aber diese Funktion aktiviert zu lassen.
Einstellung der Lautsprecher
Das Palladium Surround System ermöglicht 4 verschiedene Lautsprechereinstellungen und
2 unterschiedliche Konfigurationen der Bässe für das Dolby Digital System. Die folgenden
Abbildungen dienen als Verdeutlichung.
1. Lautsprechereinstellung 1: Zwei Lautsprecher + Subwoofer
A. Bass-Konfiguration: Konfiguration 1
B. Bass Konfiguration: Konfiguration 2
2. Lautsprechereinstellung 2: Drei Lautsprecher + Subwoofer
A. Bass Konfiguration: Konfiguration 1
XS-551_man.qxd 04.10.2002 19:22 Seite 16

17
D
B. Bass Konfiguration: Konfiguration 2
3. Lautsprechereinstellung 3: Vier Lautsprecher + Subwoofer
A. Bass Konfiguration: Konfiguration 1
B. Bass Konfiguration: Konfiguration 2
4. Lautsprechereinstellung 4: Fünf Lautsprecher + Subwoofer
A. Bass Konfiguration: Konfiguration 1
A. Bass Konfiguration: Konfiguration 2
Bitte gehen Sie bei der Einstellung des Universal Dolby Digital Decoder Modus für die
Lautsprecher folgendermaßen vor:
XS-551_man.qxd 04.10.2002 19:22 Seite 17

18
Schritt 1:
Passen Sie die Anzahl der Lautsprecher sowie deren Position mit Hilfe der TEST Funktion
an.
Schritt 2:
Vergewissern Sie sich, dass Ihr Audio Eingangssignal digital ist (AC-3 oder PCM) und
stellen Sie den entsprechenden Eingangsmodus ein.
Schritt 3:
Schalten Sie Ihr Audiogerät ein.
Schritt 4:
Hören und fühlen Sie den Sound. Versuchen Sie die Bass Konfiguration 1 oder 2 mit der
Bass-Taste auf Ihrer Fernbedienung zu verändern (im Lautsprecher Modus).
Delay einstellen
Durch Delay (Surroundverzögerung) wird der Zeitunterschied zwischen den ankommenden
Audiosignalen kompensiert, der auftreten kann, wenn die Lautsprecher in verschiedenen
Distanzen zueinander aufgestellt werden.
Einstellung des Delay am Decoder und an der Fernbedienung
Drücken Sie sooft die „Mode“-Taste, bis Delay, SL (Surround Left) und SR (Surround
Right) blinkt. Mit den Aufwärts/Abwärts-Tasten stellen Sie den gewünschten Wert ein.
Dasselbe können Sie auf für den Center- Lautsprecher vornehmen. Drücken Sie erneut die
Mode-Taste bis Delay und C (Center-Lautsprecher) blinkt.
Fehlerbehebung
Hinweis: Diese Tests setzen voraus, dass der Verstärker korrekt funktioniert.
Kein Sound
Überprüfen Sie die Kabelverbindungen.
Wählen Sie die richtige Audioquelle (analog/digital)
Leiser Sound
Die Lautstärke ist falsch eingestellt.
Stellen Sie die Balance richtig ein.
Keine Aussteuerung möglich.
Überprüfen Sie den Sound der Lautsprecher auf Rauschen.
Höhen oder Bässe zu stark
Überprüfen Sie die Einstellungen der Balance.
XS-551_man.qxd 04.10.2002 19:22 Seite 18

19
F
Palladium 5.1
Introduction
Merci d’acheter le Palladium 5.1 Surround System. Ce système se compose d’un subwoofer
et de cinq haut-parleurs satellites et a été particulièrement conçu pour la reproduction de 5.1
Dolby-Digital Surround Sound des cartes son.
L’Universal Dolby Digital Audio Decoder est un système sonore ambivalent de
divertissement et vous offre une expérience de son de qualité cinéma.
L’Universal Dolby Digital Audio Decoder vous permet de transformer n’importe quel
système audio, comme un téléviseur, un magnétoscope, un lecteur de CD-Rom, le joueur de
DVD, Disque à laser, récepteur stéréo, cadre de perche, PC et consoles de vidéo
(Nintendo“, Sony PlayStation“, SEGA“) dans un centre multimédia avancé. L’Universal
Dolby Digital Audio Decoder vous laisse apprécier l’atmosphère du home cinéma avec un
vrai son dolby. Ceci signifie: Effets AC-3 purs des pistes sonores séparées d’ Audio Storm
Version 5.1 – juste dans votre salle de séjour!
Contenu
•Universal Dolby Digital Audio Decoder Box
•Télécommande
•Subwoofer
•5 haut-parleurs satellites
•Prise d’alimentation CC pour décodeur / subwoofer (Cc 12V, 0.5 A).
•Câble de connexion audio: 9 poteaux
•Câble de connexion audio: S/PDIF (coaxial)
•1 fiche jack sur 2 RCA/Cinch
•Mode d’emploi
Si un de ces pièces est manquant, référez-vous s’il vous plaît à votre distributeur local.
XS-551_man.qxd 04.10.2002 19:22 Seite 19

Installation
Connectez le système à une source audio correspondant à la figure ci-dessous:
Connexion des haut-parleurs:
Branchez les haut-parleurs au subwoofer correspondant à la figure ci-dessus.
Connexion du décodeur:
A:Sortie analogique G9 au subwoofer (Canaux L, R, SL, SR. CENTER et SUBWOOFER)
B:Entrée analogique stéréo (connexion supplémentaire d’une source de stéréo à 2 canaux)
C:Câble optique, entrée S/PDIF (entrée numérique)
D:Commutateur pour changer entre une entrée S/PDIF optique ou coaxiale
E:Entrée S/PDIF coaxiale (entrée numérique)
F:Prise d’alimentation DC12V (venant du subwoofer)
20
AB C D E F
XS-551_man.qxd 04.10.2002 19:22 Seite 20
