Knick Stratos Eco 2405 Oxy User manual

Stratos® Eco 2405 Oxy
QuickStart
Other languages: www.knick.de
Short Instructions.................................................. 3
Kurzübersicht........................................................15
QuickStart ..............................................................27
Быстрый старт.....................................................39
Inicio rápido ..........................................................51
Início rápido ..........................................................63
Pikakäynnistys......................................................75
Snabbstart..............................................................87
快速启动 ................................................................99

DO measuring point
2405 Oxy
%, mg/l
Control room
Power supply
Temp
Power supply
Alarm
Limit value
mA
mA
pH/mV
0(4) ... 20 mA
Temp
0(4) ... 20 mA
Limit
24 ... 230 V AC/DC
DO sensor
NTC 22 kOhm, NTC 30 kOhm Contact
Clean / Alarm
Electrode cleaning
water

3
Intended Use
Stratos Eco 2405 Oxy is used for dissolved oxygen and temperature
measurement in biotechnology, pharmaceutical industry, as well as in
the eld of environment, food processing, and sewage treatment.
The sturdy molded enclosure can be xed into a control panel or
mounted on a wall or at a post.
The protective hood provides additional protection against direct
weather exposure and mechanical damage.
The device has been designed for application with amperometric
sensors, e.g. Knick SE 703 / SE 706. It provides two current outputs
(for transmission of measured value and temperature, for example),
two contacts, and a universal power supply 24...230VAC/DC,
AC: 45 ... 65 Hz.
Terminals:
Screw terminal, suitable for single wires / exible leads up to 2.5 mm2
(AWG 14).
Recommended torque for the terminal screws: 0.5...0.6 Nm.
Caution!
Additional safety precautions have to be taken for operation in
hazardous locations according to CSA(CLI,DIV2, GPA,B,C,D T4,
Ex nA IIC T4) (see special document)!
WARNING!
These short instructions are intended for commissioning
the Stratos Eco 2405 Oxy transmitters. They are intended for
experienced users and do not replace the instruction manual
(on included CD-ROM or at www.knick.de).
The shipment includes a special document with safety
information.

4

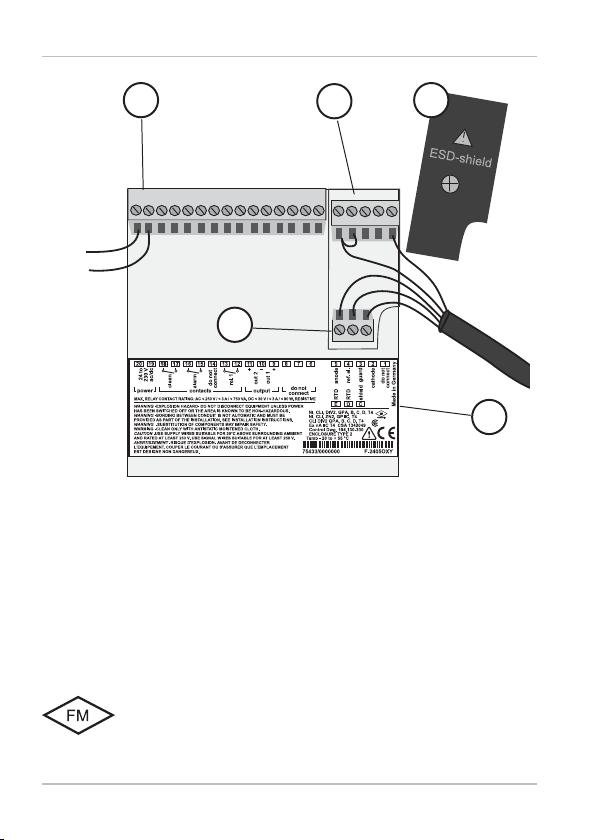

Sensor Connection
1 ESD shield covering the signal inputs (Screw off for assembly)
Note: The cable shield must end under the ESD shield. (Cut lines if required.)
2 Terminals for sensor
3 Power supply connection
4 Terminals for temperature probe and outer shield
5 Specifications for terminal assignment
1
2
4
3
5
Division 2 Wiring
The connections to the device must be installed
in accordance with the National Electric Code
(ANSINFPA70) Division 2 hazardous (classied)
location non-incendive wiring techniques.

5

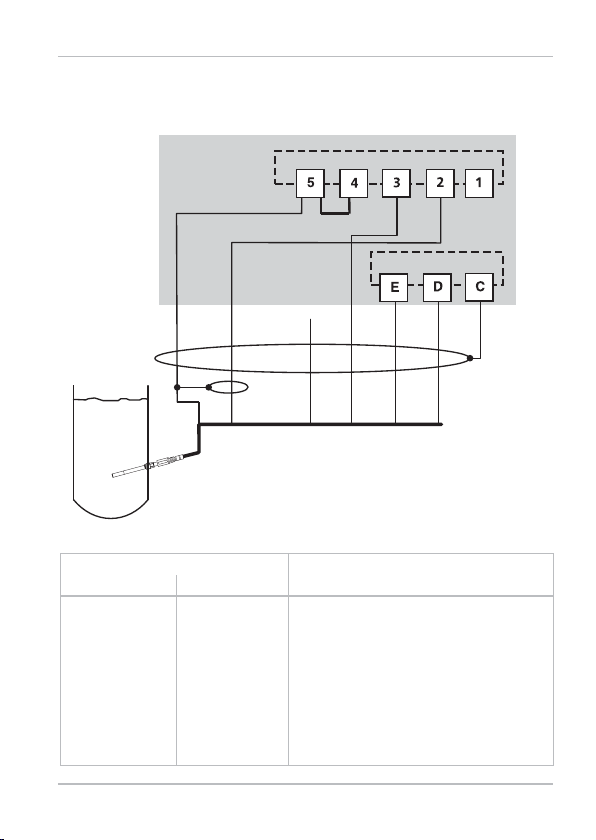

Sensor Connection
Sensors with Connection via VP Cable
Stratos Eco 2405 Oxy
Transparent Red
Green
White
Yellow/Green
Blue Gray
SE 703/SE 706 sensor
Connection Terminal VP cable (e.g. ZU 0313)
1 Do not connect!
cathode 2 Transparent (coax core)
guard 3 Gray
ref. el. 4 (Jumper 4-5)
anode 5 Red (coax shield)
RTD E Green
RTD D White
shield C Yellow/Green
Please note:
The polarization voltage is factory set to 675 mV.
When using a sensor with a different polarization volt-
age, you must change this setting before connecting
the sensor! Otherwise the sensor may be damaged!

6
Quickstart
Measuring Mode
After the operating voltage has been connected, the analyzer goes
to“Measuring“ mode. From the “Calibration“ mode, you can switch
the analyzer to“Measuring“ mode by pressing the cal key, from the
“Conguration“ mode by pressing conf (waiting time for measured-
value stabilization approx. 20 sec).
Process
variable
Temperature
Sensoface indicator
(sensor status)
Mode indicator
(measuring)
Keypad
Sensocheck, Sensoface Sensor Monitoring
Sensocheck continuously monitors the sensor and its wiring.
Sensocheck can be switched on/o (default: o).
Sensoface provides information on the sensor condition.
The slope and response time during calibration are evalu-
ated. The three Sensoface indicators provide the user with
information on wear and required maintenance of the sensor.

7
Quickstart
Keypad
cal Start, end calibration
conf Start, end configuration
• Select digit position
(selected position blinks)
• Menu navigation
• Edit digit
• Menu navigation
enter • Calibration:
Continue in program sequence
• Configuration: Confirm entries,
next configuration step
• Measuring mode: Display output current
cal enter Cal Info: Display of zero and slope
conf enter Error Info: Display of last error message
+ Start GainCheck device self-test
Passcodes
Key + passcode Menu item
cal + 0000 CAL info (display of zero,slope)
cal + 1001 Zero calibration
cal + 1100 Calibration (water / air)
cal + 1105 Product calibration (zero)
cal + 1015 Temp probe adjustment
Conguration
Key + passcode Menu item
conf + 0000 Error info (display of last error, erase)
conf + 1200 Conguration
conf + 2222 Sensor monitor (sensor current)
conf + 5555 Current source 1 (specify output current)
conf + 5556 Current source 2 (specify output current)
conf + + 4321 Factory setting

8
Changing the Mode / Entering Values
1) Press the corresponding key
for calibration– cal
for conguration – conf
Passcode Entry
2) Select numeral using ,
edit number using 
3) Conrm entry with enter
Make sure that the device is in“Measuring“ mode:
Indication of selected
mode
(here calibration)
1 2 3

9

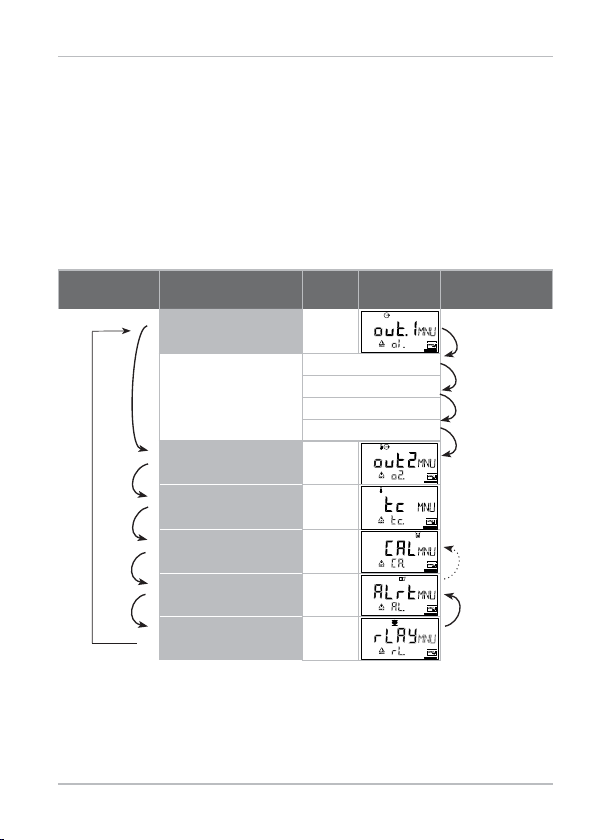

Overview of Configuration
The conguration steps are assigned to dierent menu groups.
With the arrow keys you can jump between the individual menu
groups.
Each menu group contains menu items for setting the parameters.
Pressing enter opens a menu item. The values are edited using the
arrow keys. Pressing enter conrms/stores the settings.
Return to measurement: Press conf.
Select menu
group Menu group Code Display Select menu item
Output 1 o1.
Menu item 1
Menu item 2
...
Menu item ...
Output 2 o2.
Temperature
compensation tc.
Calibration mode CA.
Alarm settings AL.
Relay rL.
Previous menu
group:


enter





enter
enter
enter

10

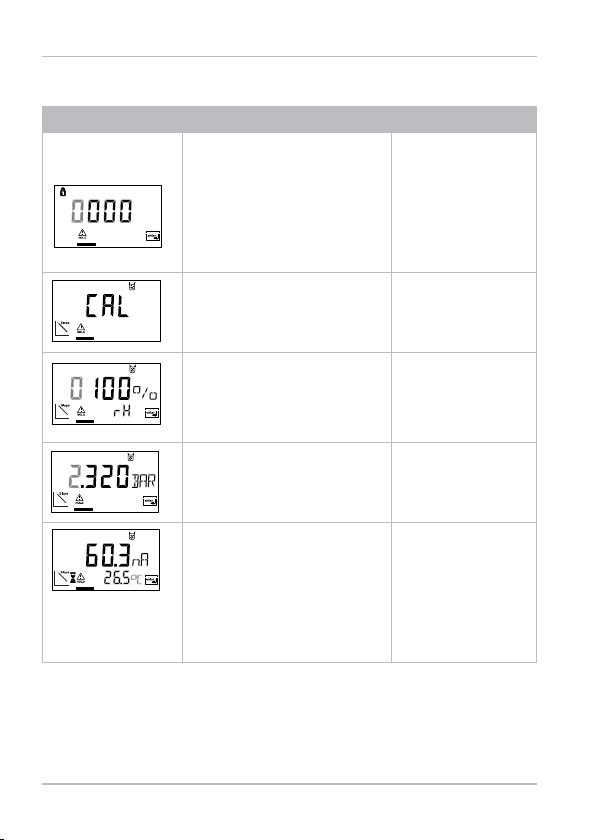

Calibration to Percent Saturation (SAT), in Water
Display Action Remark
Press cal key, enter code 1100.
Select with key,
edit number with key,
proceed with enter.
SAT or Conc calibra-
tion is selected during
configuration.
If an invalid code is
entered, the device
returns to measuring
mode.
Immerse sensor in cal medium
Start with enter.
Device is in the Hold
mode.
Enter relative humidity
Select using,
enter number using .
Confirm entry with enter.
Default for relative
humidity in aqueous
media:
rH = 100 %
(in air approx. 50 %)
Enter calibration pressure
Select using,
enter number using .
Confirm entry with enter.
Default for calibration
pressure is the process
pressure configured
Automatic drift check
Display of sensor current (related
to 25 °C and 1013mbars nor-
mal pressure) and measuring
temperature.
The drift check might take some
time.
Drift check can be
stopped after > 10 sec
by pressing cal (accu-
racy reduced).
Calibration

11
Calibration
Display Action Remark
Enter setpoint value for
saturation
Select with key,
edit number with key,
proceed with enter.
Default: last value
entered
Display of new slope and
zero point (related to 25°C at
1013mbars).
End calibration with enter.
New calibration:
Press cal key.
Place sensor in process.
The percent saturation is shown
in the main display alternately
with “Hold”; “enter“ blinks.
End with enter.
After end of calibra-
tion, the outputs
remain in Hold mode
for approx. 20 sec.
Information on Saturation Calibration (SAT) in Water
• The calibration medium should be water which is in equilibrium
with the ambient air (percent saturation 100%). Oxygen exchange
between water and air is very slow, however.
• If the calibration medium is not in equilibrium with air and the
percent saturation is known from a simultaneous measurement,
it can be entered manually.
• For 2-point calibration, perform zero calibration rst!

12
Error Messages
Error Display Problem
Possible causes
Alarm contact Red LED out 1 (22 mA)* out 2 (22 mA)*
ERR 01 Measured
value
blinks
SAT range
• Sensor defective
• Wrong sensor connected
• Measurement range exceeded
xxx
ERR 02 Measured
value
blinks
Conc range
• Sensor defective
• Wrong sensor connected
• Measurement range exceeded
xxx
ERR 98 “Conf“
blinks System error
Configuration or calibration data defec-
tive; completely reconfigure the device
using the factory settings. Then calibrate.
Memory error in device program
xxxx
ERR 99 “FAIL”
blinks Factory settings
EEPROM or RAM defective
This error message only occurs in the
case of a total defect. The device must be
repaired and recalibrated at the factory.
xxxx

13
Error Messages
Error Icon
(blinks)
Problem
Possible causes
Alarm contact Red LED out 1 (22 mA)* out 2 (22 mA)*
ERR 03 Temperature probe
Open or short circuit
Temperature range exceeded
xxxx
ERR 11 Current output 1
Current below 0 (3.8) mA
xxx
ERR 12 Current output 1
Current above 20.5 mA
xxx
ERR 13 Current output 1
Current span too small / too large
xxx
ERR 21 Current output 2
Current below 0 (3.8) mA
xx x
ERR 22 Current output 2
Current above 20.5 mA
xx x
ERR 23 Current output 2
Current span too small / too large
xx x
ERR 33 Sensocheck
Glass electrode
xxx
• Zero error, Sensoface active
• Slope error, Sensoface active
• Response time exceeded, Sensoface active
• Calibration interval expired, Sensoface active
* if output has been set to Alarm = 22mA during configuration

14

15
Bestimmungsgemäßer Gebrauch
Stratos Eco 2405 Oxy wird zur Messung von gelöstem Sauersto und
Temperatur in der Biotechnologie, der Pharmaindustrie sowie im In-
dustrie-, Umwelt-, Lebensmittel- und Abwasserbereich eingesetzt.
Das robuste Kunststogehäuse gestattet den Schalttafeleinbau oder
die Wand- bzw. Mastmontage.
Das Schutzdach bietet zusätzlichen Schutz vor direkten Witterungs-
einüssen und mechanischer Beschädigung.
Das Gerät ist einfach austauschbar und ausgelegt für amperometri-
sche Sensoren, z. B. Knick SE703 / SE 706. Es verfügt über zwei Strom-
ausgänge (zur Übertragung von z.B. Meßwert und Temperatur), zwei
Kontakte und eine universelle Netzversorgung 24...230VAC/DC, AC:
45 ... 65 Hz.
Anschlußklemmen:
Schraubklemmen, geeignet für Einzeldrähte / Litzen bis 2,5 mm2.
Empfohlenes Anzugsmoment der Klemmenschrauben: 0,5...0,6 Nm.
Achtung!
Für den Einsatz in explosionsgefährdeten Bereichen gemäß CSA
(CLI,DIV2, GPA,B,C,D T4, Ex nA IIC T4) gelten zusätzliche Sicherheits-
hinweise (siehe gesonderte Dokumentation)!
WARNUNG!
Diese Kurzübersicht ist für die Inbetriebnahme der Transmitter
Stratos Eco 2405 Oxy vorgesehen. Sie ist für den erfahrenen
Anwender gedacht und kein Ersatz für das Lesen und Befolgen
der Anweisungen in der Bedienungsanleitung (auf beiliegender
CD-ROM bzw. im Internet auf www.knick.de).
Die Sicherheitshinweise sind als gesonderte Dokumentation im
Lieferumfang enthalten.

16
Sensor anschließen
1 Schirmkappe über den Signaleingängen (zur Montage abschrauben)
Hinweis: Der Kabelschirm muß unter der Schirmkappe enden (bei Bedarf
Leitungen entsprechend kürzen).
2 Anschlußklemmen für Sensor
3 Anschluß Hilfsenergie
4 Anschlußklemmen für Temperaturfühler und Außenschirm
5 Angaben zur Klemmenbelegung
1
2
4
3
5
Division 2 Wiring
Die Anschlüsse des Gerätes müssen nach den Vorgaben
des National Electric Code (ANSI NFPA 70) Division 2
hazardous (classied) location non-incendive wiring
techniques errichtet werden.

17
Sensor anschließen
Sensoren mit Anschluß über VP-Kabel
Stratos Eco 2405 Oxy
transparent rot
grün
weiß
gelb/grün
blau grau
Sensor SE 703 / SE 706
Anschluß Klemme VP-Kabel (z. B. ZU 0313)
1 nicht beschalten!
cathode 2 transparent (Seele Koax)
guard 3 grau
ref. el. 4 Brücke 4-5
anode 5 rot (Schirm Koax)
RTD E grün
RTD D weiß
shield C gelb/grün
Hinweis:
Die Werkseinstellung für die Polarisationsspannung
beträgt 675 mV. Bei Sensoren mit anderer
Polarisationsspannung ist vor dem Anschluß die
korrekte Einstellung vorzunehmen, sonst kann der
Sensor Schaden nehmen!

18
Quickstart
Betriebsart Messen
Nach Zuschalten der Betriebsspannung geht das Gerät in die Betriebs-
art„Messen“. Aus der Betriebsart„Kalibrierung“ wird das Gerät mit cal,
aus der Betriebsart„Kongurierung“ mit conf in die Betriebsart„Mes-
sen“ geschaltet (Wartezeit zur Meßwertstabilisierung ca. 20 s).
Meßgröße
Temperatur
Sensoface-Anzeige
(Sensorzustand)
Betriebsart-Anzeige
(Messen)
Tastatur
Sensorüberwachung Sensocheck, Sensoface
Sensocheck überwacht kontinuierlich den Sensor und die
Zuleitungen. Sensocheck ist parametrierbar (Werkseinstellung: Aus).
Sensoface gibt Hinweise über den Zustand des Sensors.
Es werden Steilheit und Einstellzeit bei der Kalibrierung aus-
gewertet. Die drei Sensoface-Piktogramme geben Diagnose-
Hinweise auf Verschleiß und Wartungsbedarf des Sensors.

19
Quickstart
Tastatur
cal Kalibrierung starten, beenden
conf Konfigurierung starten, beenden
• Ziffernstelle auswählen
(ausgewählte Stelle blinkt)
• Menünavigation
• Stelle ändern
• Menünavigation
enter • Kalibrierung:
Weiter im Programmablauf
• Konfigurierung: Eingaben bestätigen,
nächster Konfigurierschritt
• Meßmodus: Ausgangsstrom anzeigen
cal enter Cal-Info, Anzeige von Nullpunkt und Steilheit
conf enter Error-Info, Anzeige der letzten Fehlermeldung
+ Geräteselbsttest GainCheck starten
Passcodes
Taste + Passcode Menüpunkt
cal + 0000 CAL-Info (Anzeige Nullpunkt, Steilheit)
cal + 1001 Nullpunktkalibrierung
cal + 1100 Kalibrierung (Wasser / Luft)
cal + 1105 Produktkalibrierung (Nullpunkt)
cal + 1015 Abgleich Temperaturfühler
Kongurierung
Taste + Passcode Menüpunkt
conf + 0000 Error-Info (Anzeige letzter Fehler, Löschen)
conf + 1200 Kongurierung
conf + 2222 Sensormonitor (Sensorstrom)
conf + 5555 Stromgeber 1 (Vorgabe Ausgangsstrom)
conf + 5556 Stromgeber 2 (Vorgabe Ausgangsstrom)
conf + + 4321 Werkseinstellung

20
Betriebsart wechseln / Werte eingeben
1) Taste entsprechend der gewünschten Betriebsart drücken
für Kalibrierung - cal
für Kongurierung - conf
Eingabe Passcode
2) Ziernposition auswählen mit Taste ,
Zahlenwert ändern mit Taste 
3) Eingabe bestätigen mit Taste enter
Voraussetzung –
Gerät bendet sich in der Betriebsart„Messen“:
Anzeige der gewählten
Betriebsart
(hier Kalibrierung)
1 2 3
