Knick Stratos Pro A2 COND Series User manual

T
he Art o
f
Measuring
.
Stratos Pro A2.. CONDI
Conductivity Measurement
with Toroidal Sensors
Quickstart
Kurzübersicht............... 14
Guide rapide ................ 25
Inicio rápido ................. 36
Início rápido ................. 47
Quickstart Guide............3
Guida rapida................. 58
Latest Product Information: www.knick.de

2
HART: Typical Applications
8
9
17
+ out
- out 1
- out 2
A2...
4 ... 20mA
HART Terminal
8
9
17
+ out
- out 1
- out 2
+
-
Power supply
A2...
Uout
min 19V
250 Ohm
4 ... 20mA
HART Terminal
1
2
WG 21 5
6
HART Terminal

3
Quickstart

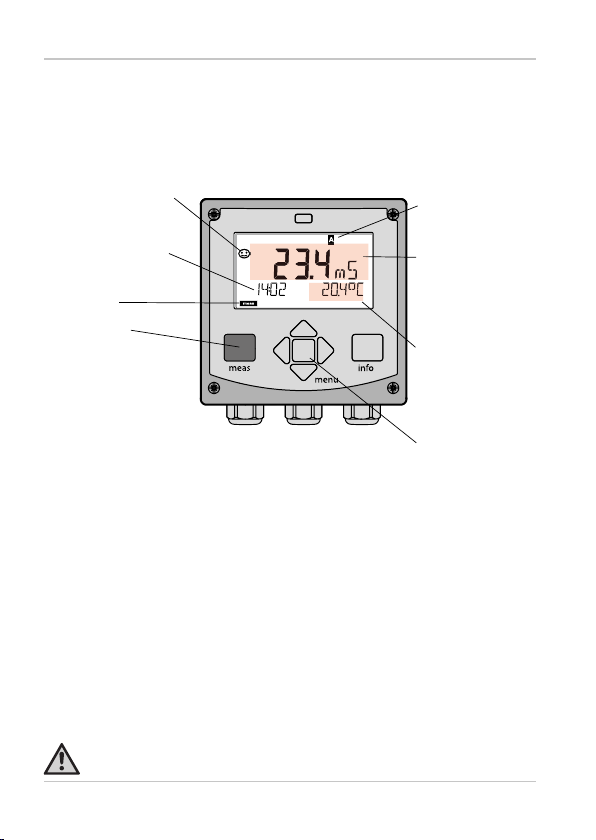

Measuring Mode
After the operating voltage has been connected, the analyzer auto-
matically goes to“Measuring“ mode. To call the measuring mode from
another operating mode (e.g. Diagnostics, Service):
Hold meas key depressed (> 2 s).
Depending on the conguration, one of the following displays can be
set as standard display for the measuring mode (see page 6):
• Measured value, time and temperature (default setting)
• Measured value and selection of parameter set A/B or ow
Measured value and tag number ("TAG")
• Time and date
• Output currents
• Controller (4-wire devices only)
Upper display: controller output Y, lower display: setpoint
Note: By pressing the meas key in measuring mode you can view the
displays for approx. 60 sec.
You must congure the device for the respective measurement
task!
Sensoface indicator
(sensor status) Active parameter set
(conguration)
Display indicates
OUT1: e.g.
process variable
Display indicates
OUT2: e.g.
temperature
enter key
Time (or ow)
Mode indicator
(measuring)
Hold meas key
depressed for calling
the measuring mode
(pressing once more
switches the display)

4
Keypad
Key Function
meas • Return to last menu level
• Directly to measuring mode (press > 2 s)
• Measuring mode: other display
info • Retrieve information
• Show error messages
enter • Conguration: Conrm entries,
next conguration step
• Calibration:
Continue program ow
menu • Measuring mode: Call menu
Arrow keys
up / down • Menu: Increase/decrease a numeral • Menu: Selection
Arrow keys
left / right • Previous/next menu group • Number entry: Move between digits
Sensocheck, Sensoface sensor monitoring
Sensocheck continuously monitors the sensor and its wiring.
Sensocheck is user-dened (default: O).
Sensoface provides information on the sensor condition.
The three Sensoface indicators provide information on
required maintenance of the sensor.
When Sensoface is "sad", the display turns purple.
Pressing the info key shows an information text.

5
Display
MEMO SENS
1234 567 891011
171819202122
12
13
14
15
16
23
24
Signal colors (display backlighting)
Red
Red blinking Alarm (in case of fault: display values blink) Input error: illegal value or wrong passcode
Orange HOLD mode (Calibration, Conguration, Service)
Turquoise Diagnostics
Green Info
Purple Sensoface message
1 Temperature
2 Sensocheck
3 Interval/response time
4 Sensor data
5 Not used
6 Limit message:
Limit 1 or Limit 2
7 Alarm
8 Service
9 Parameter set
10 Calibration
11 Digital sensor
12 Waiting time running
13 Info available
14 Hold mode active
15 Main display
16 Secondary display
17 Proceed using enter
18 Not used
19 Diagnostics
20 Conguration mode
21 Calibration mode
22 Measuring mode
23 Sensoface
24 Unit symbols

6
Display in Measuring Mode
meas
meas
enter
enter key
meas key
By pressing meas briey you can
step through further displays such as
tagnumber (TAG) or ow (L/h).
These displays are turquoise.
After 60 sec they switch back to the
main display.
Press enter to
select a display as
MAINDISPLAY –
the secondary display shows
“MAINDISPLAY – NO“.
Use the UP / DOWN arrow keys to
select“MAIN DISPLAY – YES“
and conrm by pressing enter.
The display color changes to white.
This display is now shown in
measuring mode.
The MAIN DISPLAY is the display
which is shown in measuring mode.
To call the measuring mode from
any other mode, hold the meas key
depressed for at least 2 sec.
approx. 2 s

7
Selecting the Mode / EnteringValues
To enter a value:
5)Select numeral: left / right arrow key
6)Change numeral: up / down arrow key
7)Conrm entry by pressing enter
To select the operating mode:
1)Hold meas key depressed (> 2 s) (measuring mode)
2)Press menu key: the selection menu appears
3)Select operating mode using left / right arrow key
4)Press enter to conrm the selected mode
Selection menu
Selected mode
(blinks)
1
4
3
2
57
6

8
Operating Modes / Functions
Display of calibration data
Display of sensor data
Self test: RAM, ROM, EEPROM, module
Logbook: 100 events with date and time
Display of direct, uncorrected sensor signals
Display of software version, model designation, serial number
Manual activation of HOLD mode, e.g. for sensor replacement.
The signal outputs behave as configured (e.g. last measured value, 21 mA)
Calibration with calibration solution
Calibration by input of cell factor
Zero calibration
Product calibration
Adjustment of temperature probe
Configuring parameter set B: See previous page
Configuring parameter set B
Display of measured values for validation (simulators)
Current source, output 1
Current source, output 2
Relay test (A4... only)
Controller: man. specication of controller output (A4... only)
Specifying access codes for operating modes
Reset to factory setting
Enabling an option via TAN




(Access via
code, factory
setting:
5555)
Pressing the menu key (down arrow) opens the selection menu.
Select the menu group using the left/right arrow keys.
Pressing enter opens a menu item. Press meas to return.

Meas. mode
(main display
selectable)
TAG display A4... only: Controller
parameter display
(if configured)
after 60 s after 60 s
CLK display

9
Overview of Configuration
The conguration steps are assigned to dierent menu groups.
With the left/right arrow keys you can jump between the individual
menu groups.
Each menu group contains menu items for setting the parameters.
Pressing enter opens a menu item. Use the arrow keys to edit a value.
Press enter to conrm/save the settings.
To return to measurement: Hold meas key depressed (> 2 s).







Select menu
group Menu group Code Display Select menu item
Sensor selection
Menu item 1
...
Menu item ...
Current output 1
Current output 2
Compensation
Control input
(parameter set or flow
measurement)
Alarm mode
Stratos Pro A4... only:
Relay outputs
Stratos Pro A4... only
Cleaning
Setting the clock
Tag number




10
Input of temperature-corrected value of calibration solution with
simultaneous display of cell factor.
This calibration is performed using known calibration solutions and
the respective temperature-corrected conductivity values (see table
on calibration solution). Make sure that the temperature does not
change during the calibration procedure.
Note:
When using an ARF 210/215 ow-through tting, you should use the
inluded calibration beakers (identical dimensions and materials) for
calibration to prevent calibration errors.

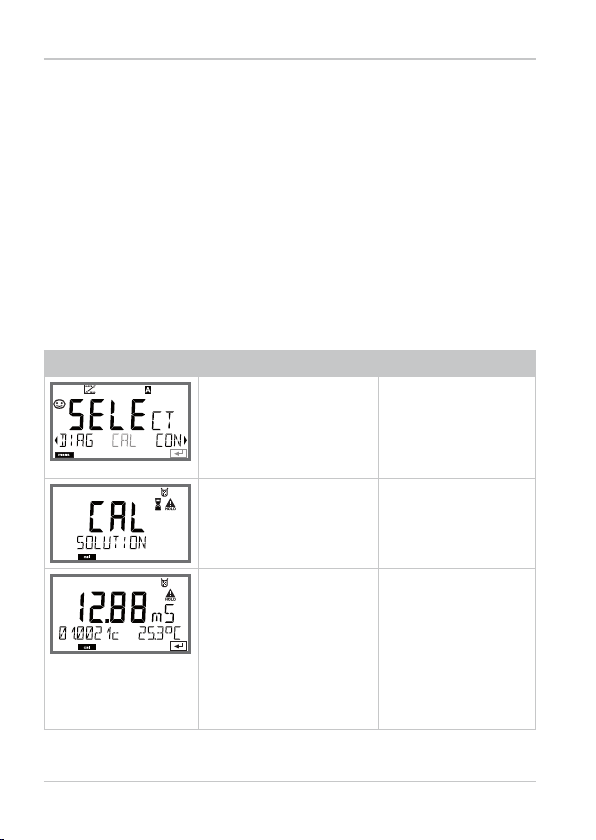

Display Action Remark
Select Calibration.
Press enter to proceed.
Select CAL_SOL
calibration method.
Press enter to proceed.
Ready for calibration.
Hourglass blinks. Display (3 sec) Now the device is in
HOLD mode.
Immerse sensor in
calibration solution.
Enter the temperature-
corrected value of the
calibration solution
using the arrow keys
(see table).
Press enter to conrm.
Lower line:
display of cell factor
and temperature
Calibration with Calibration Solution

11
Display Action Remark
The determined cell
factor and zero point
are displayed.
The“hourglass”icon is
blinking.
Press enter to proceed.
Display of selected
process variable (here:
mS/cm). Now the de-
vice is in HOLD mode:
Reinstall the sensor
and check whether the
message is OK.
MEAS ends calibration,
REPEAT permits repeti-
tion.
With MEAS selected:
Press enter to exit
calibration.
Display of conductiv-
ity and temperature,
Sensoface is active.
After end of calibra-
tion, the outputs
remain in HOLD
mode for a short
time.
After display of
GOOD BYE, the
device automatically
returns to measuring
mode.
Calibration

12

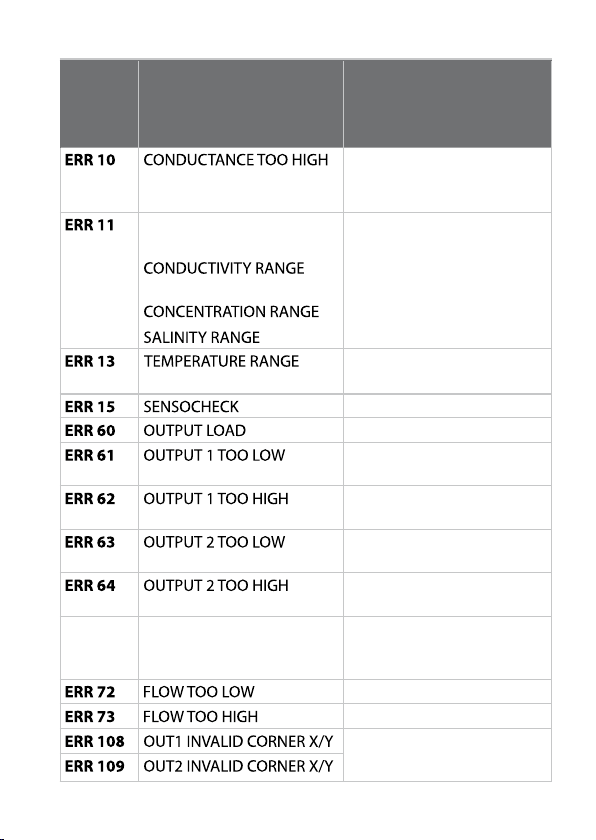

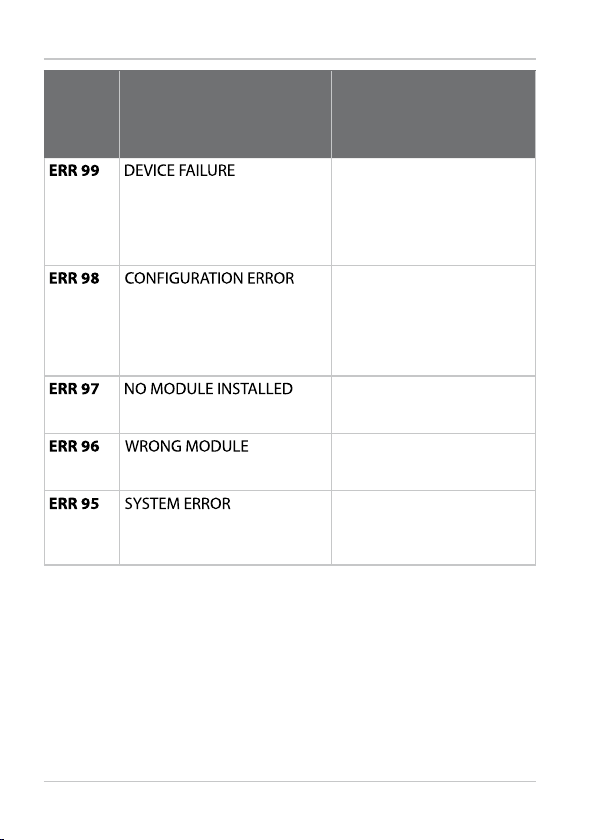

Error Messages
Error
Info text
(is displayed in case of
fault when the Info key is
pressed)
Problem
Possible causes
Error in factory settings
EEPROM or RAM defective
This error message only occurs
in the case of a total defect. The
device must be repaired and
recalibrated at the factory.
Error in conguration or
calibration data
Memory error in device program
Configuration or calibration data
defective; completely reconfig-
ure and recalibrate the device.
No module
Please have the module
replaced at the factory.
Wrong module
Please have the module replaced
at the factory.
System error
Restart required.
If error still persists, send in the
device for repair.

13
Error Messages
Error
Info text
(is displayed in case of
fault when the Info key is
pressed)
Problem
Possible causes
Measuring range of
conductance exceeded
> 3500 mS
Display range violation
Cond > 1999 mS/cm
> 99.99 S/m
Conc > 99.9 %
SAL > 45.0 ‰
Temperature range
violation
Sensocheck
Load error
Output current 1
< 0 (3.8) mA
Output current 1
> 20.5 mA
Output current 2
< 0 (3.8) mA
Output current 2
> 20.5 mA
ERR 69 TEMP. OUTSIDE TABLE Temperature value outside
table (e.g., for concentration
or TC)
Flow too low
Flow too high
Bilinear curve:
Invalid vertex point

14
Quickstart
Betriebsart Messen
Nach Zuschalten der Betriebsspannung geht das Gerät automatisch
in die Betriebsart„Messen“. Aufruf der Betriebsart Messen aus einer
anderen Betriebsart heraus (z.B. Diagnose, Service): Taste meas lang
drücken (> 2 s).
Je nach Konguration können Sie folgende Anzeigen als Standard-
Display für die Betriebsart„Messen“ einstellen (siehe Seite 17):
• Messwert, Uhrzeit sowie Temperatur (Voreinstellung)
• Messwert und Auswahl des Parametersatzes A/B bzw. Durchuss
Messwert und Messstellenbezeichnung („TAG“)
• Uhrzeit und Datum
• Ausgangsströme
• Regler (nur 4-Leiter-Geräte):
obere Anzeige: Stellgröße Y, untere Anzeige: Sollwert (Set Point)
Hinweis: Durch Drücken der Taste meas in der Betriebsart Messen
lassen sich die Displaydarstellungen temporär für ca. 60 s einblenden.
Um das Gerät an die Messaufgabe anzupassen,
muss es konguriert werden!
Sensoface-Anzeige
(Sensorzustand)
Uhrzeit
(oder Durchuss)
Betriebsart-Anzeige
(Messen)
Taste meas
lang drücken:
Aufruf Betriebsart
Messen
(erneutes, kurzes
Drücken: Wechsel der
Displaydarstellung)
Anzeige aktiver
Parametersatz
(Kongurierung)
Anzeige ent-
spricht OUT1:
z.B. Messgröße
Anzeige ent-
spricht OUT2:
hier z.B.
Temperatur
Taste enter

15
Tastatur
Taste Funktion
meas • Im Menü eine Ebene zurück
• Direkt in den Messmodus (> 2 s drücken)
• Messmodus: andere Displaydarstellung
info • Informationen abrufen
• Fehlermeldungen anzeigen
enter • Kongurierung: Eingaben bestätigen,
nächster Kongurierschritt
• Kalibrierung:
weiter im Programmablauf
menu • Messmodus: Menü aufrufen
Pfeiltasten
auf / ab • Menü: Ziernwert erhöhen / verringern • Menü: Auswahl
Pfeiltasten
links / rechts • Menü: vorherige/nächste Menügruppe • Zahleneingabe: Stelle nach links/rechts
Sensorüberwachung Sensocheck, Sensoface
Sensocheck überwacht kontinuierlich den Sensor und die
Zuleitungen. Sensocheck ist parametrierbar (Werkseinstellung: Aus).
Sensoface gibt Hinweise über den Zustand des Sensors.
Die drei Sensoface-Piktogramme geben Diagnose-Hinweise
auf Wartungsbedarf des Sensors.
Bei traurigem Sensoface wird das Display„lila“.
Mit der Taste info kann ein Hinweis abgerufen werden

16
Display
MEMO SENS
1234 567 891011
171819202122
12
13
14
15
16
23
24
Signalfarben (Displayhinterleuchtung)
rot
rot blinkend Alarm (im Fehlerfall: blinkende Anzeigewerte) Fehleingabe: unzulässiger Wert bzw. falsche Passzahl
orange HOLD-Zustand (Kalibrierung, Kongurierung, Service)
türkis Diagnose
grün Info
lila Sensoface-Meldung
1 Temperatur
2 Sensocheck
3 Intervall/Einstellzeit
4 Sensordaten
5 nicht verwendet
6 Meldung Grenzwert:
Limit 1 bzw. Limit 2
7 Alarm
8 Service
9 Parametersatz
10 Kalibrierung
11 digitaler Sensor
12 Wartezeit läuft
13 Info verfügbar
14 HOLD-Zustand aktiv
15 Hauptanzeige
16 Nebenanzeige
17 weiter mit enter
18 nicht verwendet
19 Diagnose
20 Konguriermodus
21 Kalibriermodus
22 Messmodus
23 Sensoface
24 Messwertzeichen

17
Displaydarstellung im Messmodus
Taste enter
Taste meas
meas
meas
enter
ca. 2 s
Kurzes Drücken von meas ruft weitere
Displaydarstellungen auf,
zum Beispiel Messstellenbezeichnung
(TAG) oder Durchuss (L/h).
Diese sind türkis hinterleuchtet und
wechseln nach 60 s zum Hauptdisplay.
Um eine Displaydarstellung als
MAINDISPLAY auszuwählen,
drücken Sie enter –
in der Nebenanzeige erscheint
„MAINDISPLAY – NO“ – wählen Sie
mit den Cursor-Tasten Auf oder Ab
„MAIN DISPLAY – YES“
und bestätigen Sie mit enter.
Die Hinterleuchtung wechselt auf
weiß.
Diese Displaydarstellung erscheint
nun im Messmodus .
Als MAIN DISPLAY wird die im Mess-
modus aktive Anzeige bezeichnet.
Den Messmodus rufen Sie aus an-
deren Betriebsarten durch längeres
Drücken der Taste meas auf (>2s).

18
Betriebsart wählen /Werte eingeben
Werte eingeben:
5)Ziernposition auswählen: Pfeiltaste links / rechts
6)Zahlenwert ändern: Pfeiltaste auf / ab
7)Eingabe bestätigen mit enter
Betriebsart wählen:
1)Taste meas lang (> 2 s) drücken (Betriebsart Messen)
2)Taste menu drücken – das Auswahlmenü erscheint
3)Betriebsart mittels Pfeiltasten links / rechts wählen
4)Gewählte Betriebsart mit enter bestätigen
Auswahlmenü
gewählte Betriebsart
(blinkt)
1
4
3
2
57
6

19
Betriebsarten / Funktionen
Anzeige der Kalibrierdaten
Anzeige der Sensorkenndaten
Selbsttest: RAM, ROM, EEPROM, Modul
Logbuch: 100 Ereignisse mit Datum und Uhrzeit
Anzeige der direkten unkorrigierten Sensorsignale
Anzeige von Software-Version, Gerätetyp und Seriennummer
Manuelles Auslösen des HOLD-Zustandes, z.B. für Sensorwechsel.
Die Signalausgänge verhalten sich wie parametriert (z.B. letzter Messwert, 21 mA)
Kalibrierung mit Kalibrierlösung
Kalibrierung durch Eingabe des Zellfaktors
Nullpunktkalibrierung
Produktkalibrierung
Abgleich des Temperaturfühlers
Konfigurierung Parametersatz A: siehe folgende Seite
Konfigurierung Parametersatz B
Anzeige der Messwerte für Validierungszwecke (Simulatoren)
Stromgeber Ausgang 1
Stromgeber Ausgang 2
Relaistest (nur A4...)
Regler; manuelle Vorgabe der Stellgröße (nur A4...)
Vergabe von Zugangscodes für die Betriebsarten
Rücksetzung auf Werksvoreinstellung
Optionsfreischaltung über TAN




(Zugriff über
Code, Liefer-
einstellung:
5555)
Drücken der Taste menu (Pfeiltaste unten) führt zum Auswahlmenü.
Mit Hilfe der Pfeiltasten rechts / links erfolgt die Auswahl der Menügruppe.
Öffnen der Menüpunkte mit enter. Zurück mit meas.

Messmodus
(Hauptdisplay
wählbar)
Anzeige TAG Nur A4...: Anzeige
Reglerparameter
(wenn parametriert)
nach 60 s nach 60 s
Anzeige CLK

20
Übersicht Konfigurierung
Die Kongurierschritte sind in Menügruppen zusammengefasst.
Mit Hilfe der Pfeiltasten links / rechts kann zur jeweils nächsten Menü-
gruppe vor- bzw. zurückgesprungen werden.
Jede Menügruppe besitzt Menüpunkte zur Einstellung der Parameter.
Önen der Menüpunkte mit enter. Das Ändern der Werte erfolgt mit
den Pfeiltasten, mit enter werden die Einstellungen bestätigt/über-
nommen. Zurück zur Messung: meas lang drücken (> 2 s).









Wahl
Menügruppe Menügruppe Code Display Wahl Menüpunkt
Sensorauswahl
Menüpunkt 1
...
Menüpunkt ...
Stromausgang 1
Stromausgang 2
Kompensation
Schalteingang
(Parametersatz bzw.
Durchflussmessung)
Alarmmodus
Nur Stratos Pro A4...:
Schaltausgänge
Nur Stratos Pro A4...
Reinigung
Uhr stellen
Messstellen-
bezeichnung

