Kobelco AMT-KS User manual

-1-
溶業資 No. 102021-E111
Ver.1.2
取扱説明書
Instruction manual
Type R
カスタマーサポート
コベルコ溶接テクノ株式会社
CS 推進部 CS グループ
TEL[phone]
Rタイプ
溶接ワイヤ用矯正機
Welding wire straightener

-2-

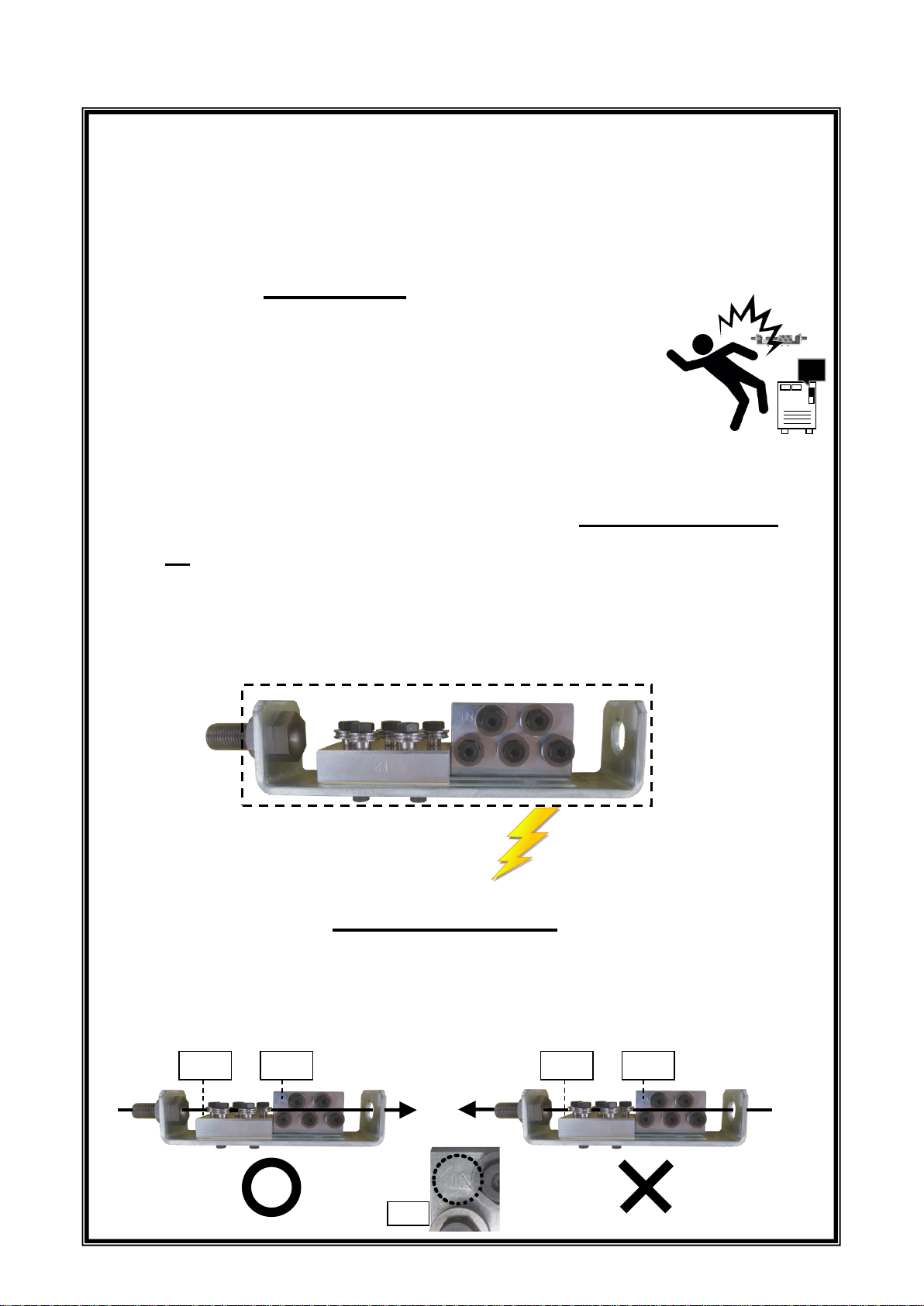

注意
1) AMT-KS を溶接ロボット等に取り付ける際には、必ず
溶接機の電源を OFF にし、電気が流れていないことを
確認した後、作業を行ってください。
2) AMT-KS を溶接ロボット等に取り付けた後、取付口両
端以外が、ロボット本体や動作周囲の金属物に接触しな
いことを必ず確認してください。溶接時に、通電してス
パーク発生、発火、溶融などが発生する危険があります。
3) AMT-KS には正しい取り付け方向があります。逆向き
に取り付けると効果を発揮しません。
接触
不可
IN
IN
IN
IN
ON
Make sure that AMT-KS doesn’t touch anything metal except the wire in and
out attachments. It’s danger of generation electric spark, fire and melting at
welding, if AMT-KS touches any metals.
Don’t touch anything metal
AMT-KS has the correct mounting direction. If it’s mounted reverse direction,
effect is insufficient.
Correct
Incorrect
刻印
Mark
Keep off of the welding power source during AMT-KS
installation work to the welding robot or others. Make sure that
AMT-KS is not energized.
刻印
Mark
Wire
Wire
Caution
IN

-3-
AMT-KS（Rタイプ）パッケージの同梱部品
この他に、取り付けるロボットによって、各メーカー製の取付アダプタが必要になる場合があ
ります。
部品(A)
基本部品
部品(C)
ナット
Included parts of the AMT-KS（Type R ）package
Parts (A)
Base parts
Parts (C)
Nut
部品(B)
ワッシャ
Parts (B)
Washer
In addition to them, mounting adapter by each manufacture might be required
depending on each robots or systems.
本取扱説明書は溶接ロボットへの取付方法を記載しています。
半自動溶接向け送給装置に取り付ける場合は 「Fタイプ取扱説明
書」をご参照ください。
https://www.kobelco.co.jp/welding/products/pamphlet/
Guide tube
This instruction manual describes how to attach to the welding robot.
When attaching to a wire feeder for semi-automatic welding, refer to the "type F instruction manual".

-4-
ロボットへの取り付け方法 安川電機
AMT-KS を取り付ける前の標準状態
パックワイヤ側のコンジットチューブ
を外します。
Step 1
ロボット、溶接機の電源を OFF に
して作業してください。
部品(B)、さらに(A)を送給装置入口
に挿入します。
Step 2
部品(C)を回し入れて固定します。
Step 3
完了
・各ローラ台座に刻印されている IN マークがワイ
ヤ進入方向になっていることを確認して下さい。
・取付口両端以外に AMT-KS に何も触れていな
いことを確認してください。
パックワイヤ側
トーチ側
Mounting method on the welding robot
YASKAWA Electric
Standard condition before mounting AMT-KS.
Remove the conduit tube of pack wire side
from feeding device.
Keep off of the welding power source
and robot.
Parts (B) and (A) are inserted to feeding
device inlet in turn.
Wire drum side
Torch side
Step 1 で外したコンジットチューブを
AMT-KS 入口側に取り付けます。
Step 4
Finish
Please make sure that ･･･
･The wire insert direction is from “IN” mark
stamped to each roller bases.
･AMT-KS doesn’t touch anything metal except
the wire in and out attachments.
The conduit tube removed in step 1
is set to guide tube with AMT-KS.
(B)
(A)
(C)
AMT-KS is locked by parts (C) putting turn.

-5-
ロボットへの取り付け方法 パナソニック
完了
パックワイヤ側
トーチ側
Mounting method on the welding robot
Panasonic
Wire drum side
Torch side
AMT-KS を取り付ける前の標準状態
パックワイヤ側のコンジットチューブ
を外します。
Step 1
部品(B)、さらに(A)を送給装置入口
に挿入します。
Step 2
部品(C)を回し入れて固定します。
Step 3
Standard condition before mounting AMT-KS.
Remove the conduit tube of pack wire side from feeding device.
Parts (B) and (A) are inserted to feeding
device inlet in turn.
Step 1 で外したコンジットチューブを
AMT-KS 入口側に取り付けます。
Step 4
完了
Finish
ロボット、溶接機の電源を OFF に
して作業してください。
Keep off of the welding power source
and robot.
The conduit tube removed in step 1
is set to guide tube with AMT-KS.
・各ローラ台座に刻印されている IN マークがワイ
ヤ進入方向になっていることを確認して下さい。
・取付口両端以外に AMT-KS に何も触れていな
いことを確認してください。
Please make sure that ･･･
･The wire insert direction is from “IN” mark
stamped to each roller bases.
･AMT-KS doesn’t touch anything metal except
the wire in and out attachments.
(B)
(A)
(C)
AMT-KS is locked by parts (C) putting turn.

-6-
ロボットへの取り付け方法 ダイヘン
パックワイヤ側
トーチ側
Mounting method on the welding robot
DAIHEN
Wire drum side
Torch side
AMT-KS を取り付ける前の標準状態
Standard condition before mounting AMT-KS.
AMT-KS パッケージ
以外に右の部品が必
要です。
ダイヘン製アダプタ
Adapter manufactured
by DAIHEN
No.U5206J01
汎用
コンジットチューブ
ダイヘン製コンジットチューブのインレットガ
イドを固定するネジを完全に引き抜きます。
Step 1
ダイヘン製コンジットチューブを引き抜きます。
Step 2
部品(B)と部品(C)を用いて、ダイヘン製別売り
アダプタ U5206J01 を部品(A)に取り付けます。
Step 3
Right parts are required
in addition to AMT-KS
package.
Conventional type conduit tube
(C)
(A)
(B)
No.U5206J01
ロボット、溶接機の電源を OFF に
して作業してください。
Keep off of the welding power source
and robot.
Pull out the screw to lock the inlet guide with original
conduit tube manufactured by DAIHEN.
Pull out the original conduit tube manufactured by DAIHEN.
Adapter No.U5206J01 manufactured by DAIHEN is
set to parts(A) using parts(B) and (C).
DAIHEN
original conduit
tube

-7-
汎用コンジットチューブを AMT-KS 入
口側に取り付けます。
Step 5
完了
Step 3 で組み立てた部品を送給装置に差し
込み、ネジで固定します。
Step 4
・各ローラ台座に刻印されている IN マークがワイ
ヤ進入方向になっていることを確認して下さい。
・取付口両端以外に AMT-KS に何も触れていな
いことを確認してください。
Please make sure that ･･･
･The wire insert direction is from “IN” mark
stamped to each roller bases.
･AMT-KS doesn’t touch anything metal except
the wire in and out attachments.
Finish
Assembled parts in step 3 is inserted to wire feed
device, and locked by putting turn the screw.
Original conduit tube manufactured by
DAIHEN is not applicable.
Conventional conduit tube
Conventional conduit tube is set to guide
tube with AMT-KS.
※ダイヘン製コンジットチューブは使用
できません。
