Kohler K-1145 Assembly instructions

Installation and Care Guide
Guide d’installation et d’entretien
Guía de instalación y cuidado
Corner Acrylic Baths
Baignoires en acrylique en angle
Bañera acrílica de esquina
K-1145, K-1145-F, K-1155,
K-1155-F, K-1161, K-1161-F,
K-1161-LA, K-1245, K-1245-F
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de M
corresponden a México (Ej. K-12345M)USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2007 Kohler Co.
1084210-2-A

Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company product reflects the
true passion for design, craftsmanship, artistry, and innovation Kohler Company stands
for. We are confident its dependability and beauty will surpass your highest expectations,
satisfying you for years to come.
All the information in this guide is based upon the latest product information available
at the time of publication. At Kohler Company, we strive to fulfill our mission of
improving the level of gracious living for each person who is touched by our products
and services. We reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Please take a few minutes to review this guide. If you encounter any installation or
performance problems, please call 1-800-4-KOHLER from within the USA, 1-800-964-5590
from within Canada, or 001-877-680-1310 from within Mexico.
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la compagnie Kohler reflète la
véritable passion du design, d’artisanat, d’art et d’innovation représentant la compagnie
Kohler. Nous sommes confiants que sa fiabilité et beauté surpasseront vos exigences les
plus élevées, vous satisfaisant pendant les années à venir.
Toute l’information dans ce guide est basée sur la dernière disponible au moment de la
publication. A la compagnie Kohler, nous aspirons à remplir notre mission d’améliorer le
niveau de vie gracieux pour chaque individu affecté par nos produits et services. Nous
nous réservons le droit d’apporter toutes modifications aux caractéristiques, emballages
ou disponibilités des produits, et ceci à tout moment et sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce guide. En cas de
problème d’installation ou de performance, veuillez composer le 1-800-4-KOHLER à
partir des É.U., le 1-800-964-5590 à partir du Canada, ou le 001-877-680-1310 à partir du
Mexique.
Gracias por elegir los productos Kohler
Gracias por elegir los productos de Kohler. Su producto de Kohler Company refleja la
verdadera pasión por el diseño, la mano de obra, la artesanía y la innovación que
forman parte de Kohler Company. Estamos seguros que su confiabilidad y belleza
excederán sus más altas expectativas, dándole satisfacción por años.
Toda la información que aparece en la guía está basada en la información más reciente
disponible al momento de publicación. En Kohler Company, nos esforzamos por alcanzar
nuestra misión de mejorar el nivel del buen vivir de quienes disfrutan de nuestros
productos y servicios. Nos reservamos el derecho de efectuar cambios en las
características, embalaje o disponibilidad del producto en cualquier momento, sin previo
aviso.
Dedique unos minutos para leer esta guía. Si tiene algún problema de instalación o
funcionamiento, llámenos al 1-800-4-KOHLER desde los EE.UU., 1-800-964-5590 desde
Canadá, ó 001-877-680-1310 desde México.
1084210-2-A 2 Kohler Co.

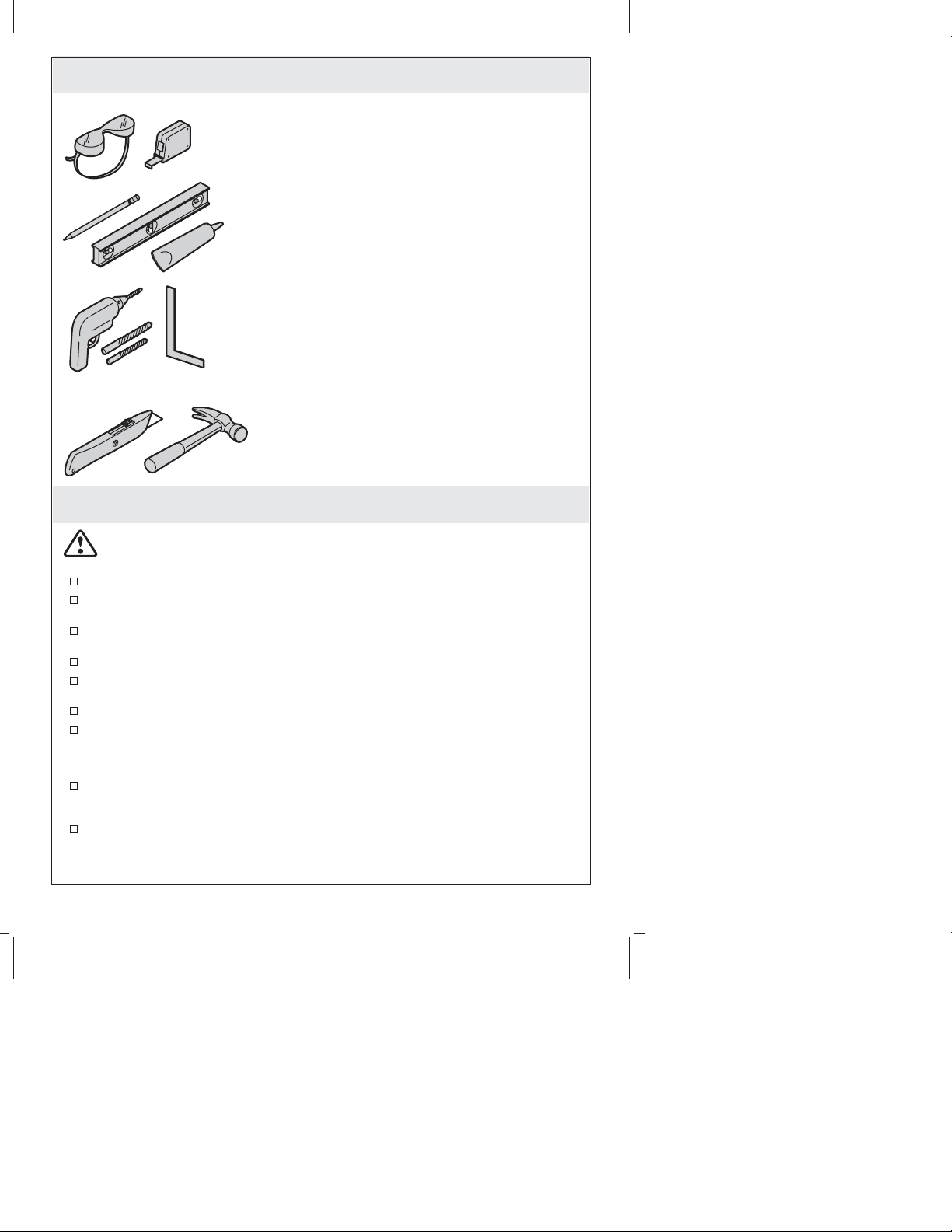

Tools/Outils/Herramientas
Before You Begin
CAUTION: Risk of property damage. Do not support the bath by the rim. The
bath must be supported by the leveling blocks only or bath base, depending upon
your bath model.
Observe all local plumbing and building codes.
Carefully plan moving the bath into the installation area. This bath will not easily
fit through doorways.
When planning the installation area, provide access to all final plumbing
connections for servicing.
To ensure a successful installation, the floor must be level.
Adequate floor support must be provided. Consult the roughing-in sheet packed
with the bath for specific floor loading requirements.
This bath is designed for corner installations only.

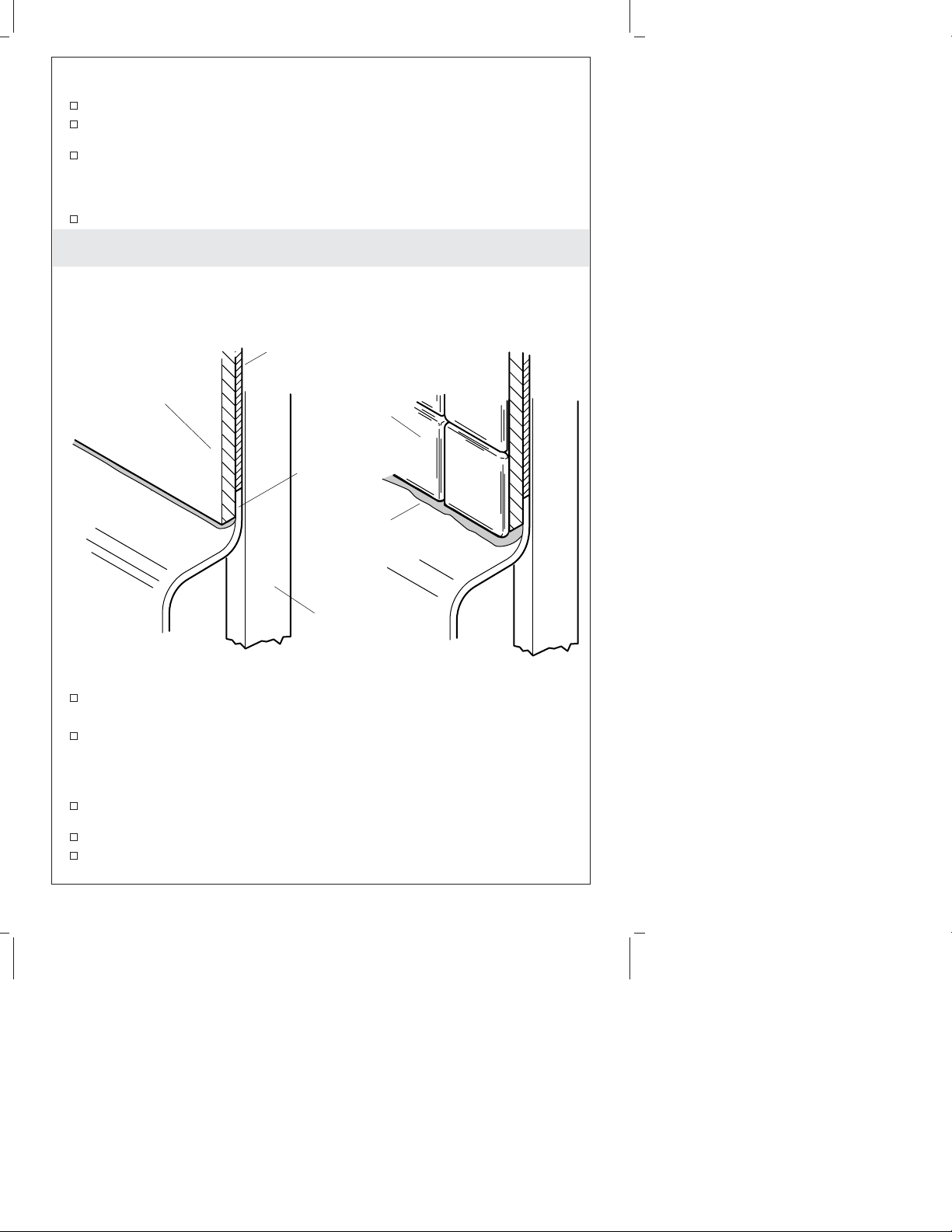

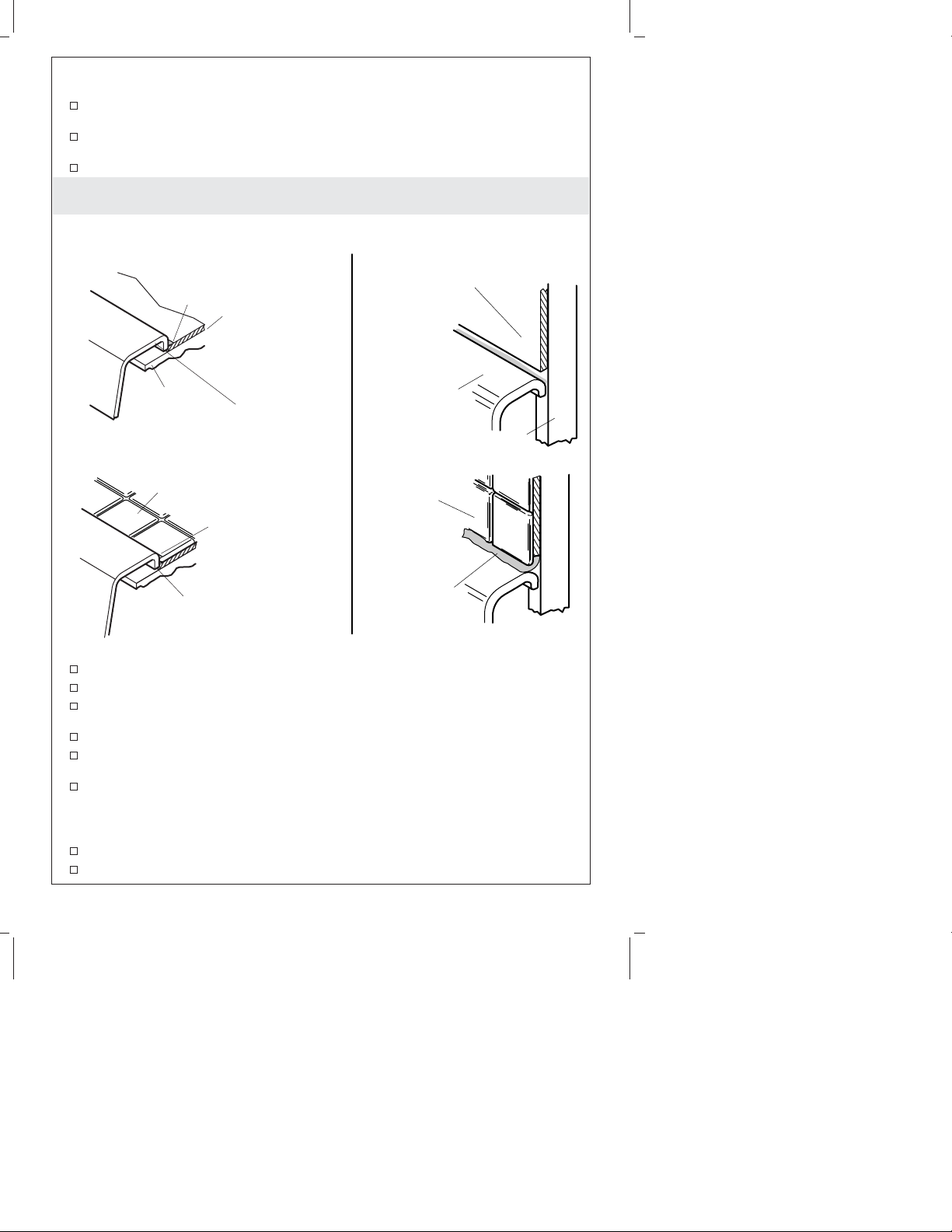

If the finished wall material will come into contact with any top surface of the
bath, it is recommended that tiling-in bead be installed. The tiling-in bead
prevents water from seeping behind the wall and allows for an alcove installation
of many drop-in baths when a flanged version is not available.
The basin area requires no additional support when the subfloor is level and
square with the stud framing. Consider using shims for additional support if the
subfloor is uneven.
Plan for adequate mounting and connection space for the faucet.
Plus:/Plus:/Más:
• #6 large-head galvanized nails
Clous galvanisés #6 à tête large
Clavos del #6 galvanizados de cabeza grande
• Conventional woodworking tools and materials
Outils et matériels conventionnels de menuiserie
Herramientas y materiales convencionales de carpintería
• Drop cloth/Bâche de protection/Lona
• Plastic liner (optional)
Revêtement en plastique (optionnel)
Cubierta de plástico (opcional)
• RTV silicone sealant (optional)
Mastic transparent à la silicone (optionnel)
Sellador de silicona RTV (opcional)
• Construction adhesive (optional)
Adhésif de construction (optionnel)
Adhesivo de construcción (opcional)
• Cement or mortar (optional)
Ciment ou mortier (optionnel)
Cemento o mortero (opcional)
• 2x4s or 2x6s/2 x 4 or 2 x 6/Listones de 2x4 ó 2x6
• Water-resistant wall material
Matériau hydrorésistant du mur
Material impermeable de la pared
• Rag/Chiffon/Trapo
• Finished wall material
Matériau du mur fini
Material de acabado de la pared
Kohler Co. 3 1084210-2-A

Before You Begin (cont.)
Verify adequate support for the faucet. Large deck-mount faucets are not
appropriate or safe for this installation as they may be inadvertently used as a
means of support.
Provide properly dimensioned framing.
The illustrations shown may not represent your actual product. The installation
instructions still apply.
This bath conforms to ANSI standard Z124.1.2. All dimensions are nominal.
Kohler Co. reserves the right to make revisions in the design of products without
notice, as specified in the Price Book.
Avant de commencer
ATTENTION: Risque d’endommagement du matériel. Ne pas soulever la
baignoire par le rebord. La baignoire doit uniquement être supportée par les blocs
de mise à niveau ou sa base selon le modèle.
Respecter tous les codes de plomberie et de bâtiment locaux.
Planifier avec attention le déplacement de la baignoire dans l’emplacement
d’installation. Cette baignoire ne s’ajustera pas facilement dans les passages de
portes.
Lors de la planification de l’emplacement d’installation, fournir l’accès aux
connexions de plomberie finales pour le dépannage.
Pour assurer une installation réussie, le sol doit être nivelé.
Un support adéquat doit être fourni. Consulter le plan de raccordement emballé
avec votre baignoire pour les spécifications de la préparation du sol.
Cette baignoire est conçue pour des installations en angle uniquement.
Si le matériau du mur fini sera en contact avec la surface supérieure de la
baignoire, il est recommandé qu’un carrelage soit installé. Le carrelage prévient
l’eau de s’infiltrer de derrière le mur et permet une installation en alcôve de
plusieurs baignoires encastrées lorsqu’une version à bride n’est pas disponible.
L’espace du bassin ne nécessite pas de support additionnel lorsque le plancher est
nivelé et d’équerre avec les montants du cadre. Considérer d’utiliser des cales
pour un support additionnel si le plancher n’est pas nivelé.
Planifier pour le montage adéquat et l’espace de connexion pour le robinet.
Vérifier le support adéquat pour le robinet. Les larges robinets montés sur
comptoir ne sont pas appropriés ou sécuritaires pour cette installation ayant été
utilisés par inadvertance comme moyen de support.
Prévoir un cadrage aux dimensions appropriées.
Les illustrations peuvent être différentes de votre produit actuel. Les instructions
d’installation s’appliquent tout de même.
Cette baignoire est conforme au standard ANSI Z124.1.2. Toutes les dimensions
sont nominales.
Kohler Co. se réserve le droit d’apporter toutes modifications sur le design des
produits et ceci sans préavis, tel que spécifié dans le catalogue des prix.
Antes de comenzar
PRECAUCIÓN: Riesgo de daños a la propiedad. No apoye la bañera por los
bordes. La bañera tiene que quedar soportada sólo por los bloques niveladores o
la base de la bañera, dependiendo del modelo de su bañera.
Cumpla con todos los códigos locales de plomería y construcción.
1084210-2-A 4 Kohler Co.

Antes de comenzar (cont.)
Planifique con cuidado cómo va a mover la bañera al área de instalación. Esta
bañera no cabrá fácilmente a través de los marcos de las puertas.
Al planificar el área de instalación, provea acceso a todas las conexiones de
plomería finales para dar servicio.
Para asegurar una instalación exitosa, el piso debe estar a nivel.
Se debe proveer el soporte de piso adecuado. Consulte el diagrama de instalación
provisto con la bañera para obtener los requisitos de carga específicos para el piso.
Esta bañera está diseñada sólo para instalarse en esquina.
Si la pared acabada entrará en contacto con las superficies superiores de la bañera,
se recomienda instalar una tira selladora. La tira selladora evita que el agua entre
detrás de la pared y permite la instalación encajonada entre tres paredes de
muchas bañeras de sobreponer cuando la versión con reborde no está disponible.
El área del fondo no requiere ningún soporte adicional siempre que el subpiso
esté nivelado y a escuadra con la estructura de postes. Considere el uso de cuñas
como soporte adicional, en caso de que el subpiso no esté nivelado.
Planifique el espacio adecuado de montaje y conexión de la grifería.
Verifique que haya soporte adecuado para la grifería. Las griferías grandes de
montaje en cubierta no son adecuadas ni seguras para esta instalación puesto que
pueden utilizarse inadvertidamente como medio de soporte.
Provea una estructura de postes de madera que tenga las dimensiones correctas.
Es posible que las ilustraciones mostradas no representen su producto real. Las
instrucciones de instalación aun aplican.
Esta bañera cumple con la norma ANSI Z124.1.2. Todas las dimensiones son
nominales.
Kohler Co. se reserva el derecho de modificar el diseño de los productos sin
previo aviso, tal como se especifica en la lista de precios.
Product Identification
Model # K-_______________________
Please write the exact identification number, copied from the label on the box.
This information will assist our customer service representatives should you need
their assistance in the future.
Save this manual for future reference.
Identification du produit
Modèle #K-_______________________
Veuillez noter le numéro exact d’identification, copié de l’étiquette sur l’emballage.
Cette information assistera les représentants du service clientèle en cas de besoin
d’assistance future.
Conserver ce manuel pour future reférence.
Identificación del producto
Modelo #K-_______________________
Escriba el número de identificación exacto, copiado de la etiqueta de la caja. Esta
información ayudará a nuestros representantes de servicio al cliente, en caso de
que usted necesitara ayuda en el futuro.
Kohler Co. 5 1084210-2-A

Identificación del producto (cont.)
Guarde este manual para referencia futura.
1. Prepare Site
Flooring
NOTICE: Adequate floor support must be provided. Consult the roughing-in
information packed with the bath for specific floor loading requirements.
Install adequate floor support.
NOTICE: To ensure a successful installation, it is critical that bath be installed on a
level subfloor.
Verify the subfloor is level. Adjust for level, if necessary.

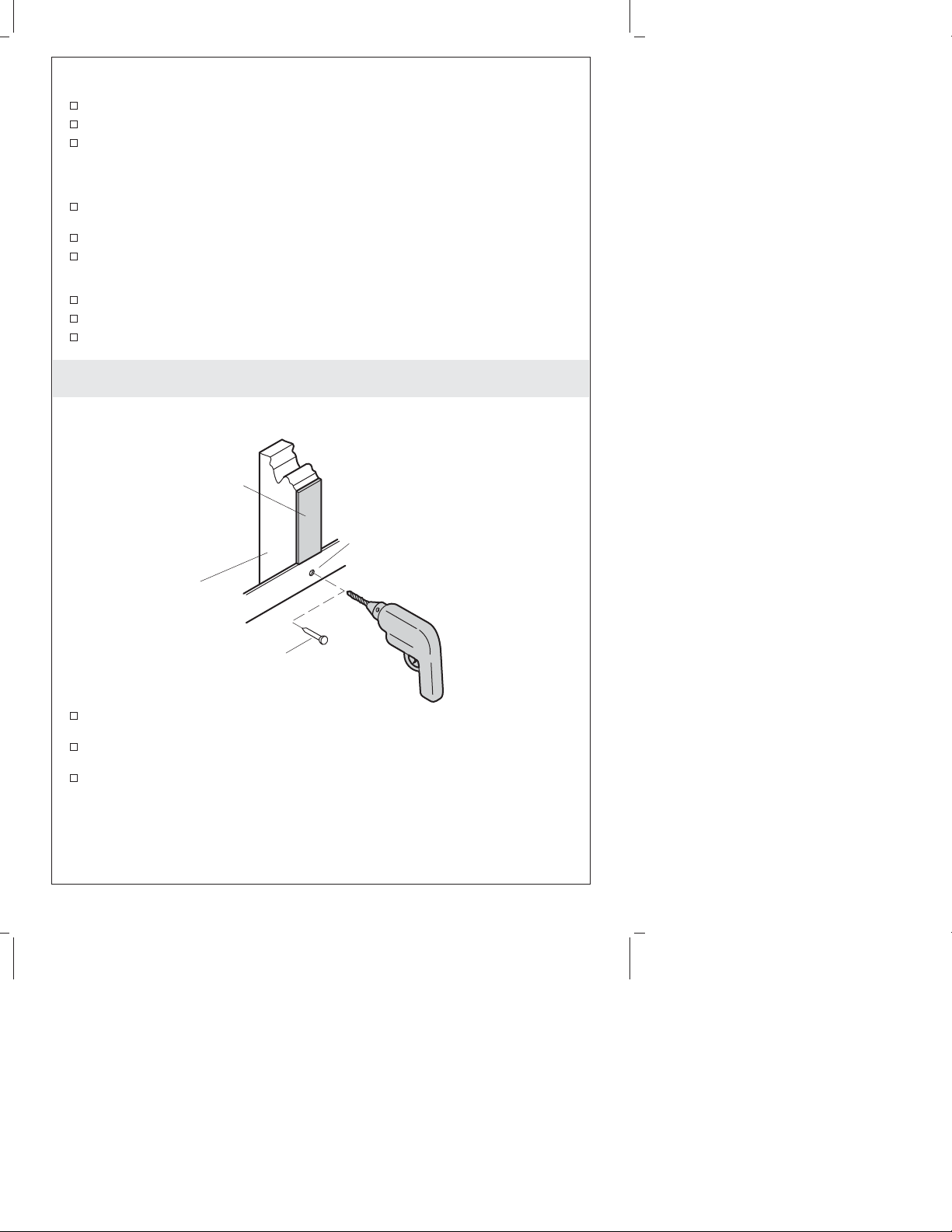

Framing
CAUTION: Risk of property damage. Do not support the bath by the rim. The
bath must be supported by the leveling blocks only or bath base, depending upon
your bath model.
NOTICE: The bath must be installed into a corner.
NOTICE: For drop-in models: To ensure the bath does not rest on the rim, a 1/16″(2
mm) gap must exist between the framing and the underside of the rim. When
constructing the framing, take into account the 1/16″(2 mm) gap and the thickness of
the finished wall/deck material.
Construct the framing according to the roughing-in information packed with the
bath. For drop-in models, ensure a 1/16″(2 mm) gap will exist between the
framing and the underside of the rim.
Plumbing
NOTE: For through-the-floor drain installations: A drain hole will need to be cut to
accommodate the drain connections. For above-the-floor drain installations: A hole
will not need to be cut.
Corner Installation
Installation en angle
Instalación en esquina
1084210-2-A 6 Kohler Co.

Prepare Site (cont.)
Position the plumbing according to the roughing-in sheet packed with the bath.
Cap the supplies and check for leaks.
Attach the drain to the bath according to the drain manufacturer’s instructions.
Do not connect the trap at this time.
Place a clean drop cloth on the bottom of the basin area. This will prevent the
surface of the bath from scratching during the installation process.
Préparer le site
Sol
NOTICE: Un support adéquat doit être fourni. Consulter le plan de raccordement
emballé avec la baignoire pour les spécifications de la préparation du sol.
Installer un support de sol adéquat.
NOTICE: Pour assurer une installation réussie, il est critique que la baignoire soit
installée sur un plancher nivelé.
Vérifier que le plancher est nivelé. Ajuster la mise à niveau, si nécessaire.
Cadre
ATTENTION: Risque d’endommagement du matériel. Ne pas soulever la
baignoire par le rebord. La baignoire doit uniquement être supportée par les blocs
de mise à niveau ou sa base selon le modèle.
NOTICE: La baignoire doit être installée en angle.
NOTICE: Pour des modèles encastrés: Pour assurer que la baignoire ne repose pas
sur le rebord, un espace de 1/16″(2 mm) doit exister entre le cadrage et la base du
rebord. Lors de la construction du cadrage, prendre en considération l’espace de
1/16″(2 mm) et l’épaisseur du matériau du mur/comptoir fini.
Construire le cadrage selon l’information du plan de raccordement emballée avec
la baignoire. Pour des modèles encastrés, assurer qu’un espace de 1/16″(2 mm)
existera entre le cadrage et la base du rebord.
Plomberie
REMARQUE: Pour des installation de drain à travers le sol: Un orifice de drain
devra être découpé pour accommoder les connexions de drain. Pour des installation
de drain au-dessus du sol: Un orifice ne devra pas être découpé.
Positionner la plomberie selon le plan de raccordement emballé avec la baignoire.
Boucher les alimentations et vérifier s’ilyadesfuites.
Attacher le drain à la baignoire selon les instructions du fabricant du drain. Ne
pas connecter le siphon à ce moment.
Placer une bache propre au fond du bassin. Ceci évitera les rayures de la surface
de la baignoire pendant l’installation.
Prepare el sitio
Piso
AVISO: Se debe proveer el soporte de piso adecuado. Consulte el diagrama de
instalación provisto con la bañera para obtener los requisitos de carga específicos para
el piso.
Instale el soporte de piso adecuado.
Kohler Co. 7 1084210-2-A

Prepare el sitio (cont.)
AVISO: Para asegurar una instalación exitosa, es muy importante que la bañera se
instale en un subpiso a nivel.
Verifique que el subpiso esté a nivel. Ajuste a que quede a nivel, si es necesario.
Estructura de postes de madera
PRECAUCIÓN: Riesgo de daños a la propiedad. No apoye la bañera por los
bordes. La bañera tiene que quedar soportada sólo por los bloques niveladores o
la base de la bañera, dependiendo del modelo de su bañera.
AVISO: La bañera se debe instalar en esquina.
AVISO: Para modelos de sobreponer: Para asegurar que la bañera no descanse en el
borde, provea una separación de 1/16″(2 mm) entre el lado inferior del borde de la
bañera y la estructura de postes de madera. Al construir la estructura de postes de
madera, tome en cuenta la separación de 1/16″(2 mm) y el espesor del material de la
pared acabada/cubierta.
Construya una estructura de postes de madera conforme al diagrama de
instalación provisto con la bañera. Para modelos de sobreponer, asegúrese de que
exista una separación de 1/16″(2 mm) entre la estructura de postes de madera y
el lado inferior del borde.
Plomería
NOTA: Para instalaciones de desagüe bajo el nivel del piso: Necesitará hacer un
orificio para desagüe para realizar las conexiones del desagüe. Para instalaciones de
desagüe arriba del nivel del piso: No es necesario hacer el orificio.
Instale la tubería según el diagrama de instalación provisto con la bañera.
Tape los suministros y verifique que no haya fugas.
Fije el desagüe en la bañera según las instrucciones del fabricante del desagüe.
Aún no conecte la trampa.
Coloque una lona limpia en el fondo de la bañera. Esto asegurará a evitar que la
superficie de la bañera se raye durante la instalación.
2. Install Tiling-In Bead (optional)
NOTICE: Tiling-in bead should be installed if the finished wall material will come
into contact with any top surface of the bath. The tiling-in bead prevents water from
seeping behind the wall and allows for an alcove installation of many drop-in baths
when a flanged version is not available.
NOTICE: If K-1179 tiling-in bead is used, the bottom edge of the tiling-in bead may
have to be trimmed. This will ensure a proper fit in the installation location.
Thoroughly clean the bath rim.
Install the tiling-in bead. Refer to the manufacturer’s instructions for proper
installation.
Installer une bande à carreler (optionnel)
NOTICE: Une bande à carreler devrait être installée si le matériau du mur fini sera
en contact avec toute surface supérieure de la baignoire. Le carrelage prévient l’eau
de s’infiltrer de derrière le mur et permet une installation en alcôve de plusieurs
baignoires encastrées lorsqu’une version à bride n’est pas disponible.
NOTICE: Si une bande à carreler K-1179 est utilisée, le rebord inférieur de cette
dernière devra être écourtée. Ceci assurera un bon ajustement dans l’emplacement
1084210-2-A 8 Kohler Co.

Installer une bande à carreler (optionnel) (cont.)
d’installation.
Nettoyer le rebord de baignoire.
Installer la bande à carreler. Se référer aux instructions du fabricant pour une
bonne installation.
Instale la tira selladora (opcional)
AVISO: Se debe instalar una tira selladora si la pared acabada entrará en contacto
con las superficies superiores de la bañera. La tira selladora evita que el agua entre
detrás de la pared y permite la instalación encajonada entre tres paredes de muchas
bañeras de sobreponer cuando la versión con reborde no está disponible.
AVISO: Si se utiliza la tira selladora K-1179, el filo inferior de la tira selladora puede
necesitar recortarse. Esto asegura que quede bien en el lugar de la instalación.
Limpie a fondo el borde de la bañera.
Instale la tira selladora. Para una correcta instalación, consulte las instrucciones
del fabricante.
3. Secure to Subfloor – Leveling Block Models
WARNING: Risk of personal injury. Do not lift the bath by the rim. Lift the bath
from the bottom only.
NOTICE: The bath must be secured using one of the following two methods: cement
or mortar bed or construction adhesive.
NOTICE: Ensure the subfloor is level before proceeding. If necessary, use shims to
achieve level.
Cement or Mortar Bed Method
NOTICE: Do not use gypsum cement or drywall compound, as these materials will
not provide a durable bond. Only use cement or mortar.
Leveling Blocks
Blocs de mise à niveau
Bloques niveladores
Rim
Rebord
Borde
Clear spaces for leveling blocks.
Dégager les espaces pour les
blocs de mise à niveau.
Limpie los espacios para los
bloques niveladores.
Spread a 2" (5.1 cm) layer of cement or
mortar bed material.
Étaler un lit de ciment ou de mortier,
d'une épaisseur de 2" (5,1 cm)
Extienda una capa de 2" (5,1 cm) de
cemento o mortero.
Kohler Co. 9 1084210-2-A

Secure to Subfloor – Leveling Block Models (cont.)
Spread a 2″(5.1 cm) thick later of cement or mortar on the subfloor except where
the leveling blocks will be located.
Clear any cement or mortar away from the leveing block locations.
Place a plastic liner or similar material over the cement or mortar.
With help, carefully move the bath into the installation area.
Verify the leveling blocks are resting directly on the subfloor. Reposition as
needed.
Verify the bath is: (1) level across the top of the bath and (2) plumb along the
drain side. If the bath is not level, shims must be used under the leveling blocks.
Connect the drain tailpiece to the trap.
Construction Adhesive Method
Apply a generous amount of high-quality construction adhesive to the bottom of
the leveling blocks.
With help, carefully move the bath into the installation area.
Verify the leveling blocks are resting directly on the subfloor. Reposition or shim
as needed.
Verify the bath is: (1) level across the top of the bath and (2) plumb along the
drain side. If the bath is not level, shims must be used under the bath.
Connect the drain tailpiece to the trap.
Sécuriser au plancher - modèles à blocs de niveau
AVERTISSEMENT: Risque de blessures corporelles. Ne pas soulever la baignoire
par le rebord. Soulever la baignoire par la base uniquement.
NOTICE: La baignoire doit être sécurisée en utilisant une des deux méthodes
suivantes: ciment ou mortier ou adhésif de construction.
NOTICE: S’assurer que le plancher est nivelé avant de procéder. Si nécessaire, utiliser
des cales pour accomplir la mise à niveau.
Méthode de ciment ou de mortier
NOTICE: Ne pas utiliser de plâtre ou un mélange pour cloison sèche, car ces
matériaux ne fourniront pas un scellement durable. Utiliser uniquement du ciment ou
du mortier.
Étaler une couche de ciment ou mortier de 2″(5,1 cm) sur le plancher.excepté où
les blocs de mise à niveau seront localisés.
Dégager tout ciment ou mortier des emplacements de blocs de mise à niveau.
Placer une couche en plastique ou matériau similaire sur le ciment ou le mortier.
Avec de l’aide, placer soigneusement la baignoire dans l’emplacement
d’installation.
Vérifier que les blocs de mise à niveau reposent directement sur le plancher.
Repositionner au besoin.
Vérifier que la baignoire est: (1) niveler le long du dessus de la baignoire et (2)
égaliser le long de l’orifice du drain. Si la baignoire n’est pas nivelée, des cales
devront être utilisées sous les blocs de mise à niveau.
1084210-2-A 10 Kohler Co.

Sécuriser au plancher - modèles à blocs de niveau (cont.)
Connecter la pièce de raccordement au siphon.
Méthode adhésif de construction
Appliquer généreusement un adhésif de construction de haute qualité à la base
des blocs de mise à niveau.
Avec de l’aide, placer soigneusement la baignoire dans l’emplacement
d’installation.
Vérifier que les blocs de mise à niveau reposent directement sur le plancher.
Repositionner ou caler selon le besoin.
Vérifier que la baignoire est: (1) niveler le long du dessus de la baignoire et (2)
égaliser le long de l’orifice du drain. Si la baignoire n’est pas nivelée, des cales
devront être utilisées sous la baignoire.
Connecter la pièce de raccordement au siphon.
Fije al subpiso - Modelos con bloques niveladores
ADVERTENCIA: Riesgo de lesiones personales. No levante la bañera por los
bordes. Levante la bañera por la parte inferior solamente.
AVISO: La bañera debe asegurarse utilizando uno de los dos métodos siguientes:
cemento o mortero, o adhesivo de construcción.
AVISO: Asegúrese de que el subpiso esté a nivel antes de continuar. Si es necesario,
coloque cuñas para lograr poner a nivel.
Método de cemento o mortero
AVISO: No utilice cemento de yeso o pasta para paneles de yeso, estos materiales no
proporcionarán una adherencia duradera. Sólo utilice cemento o mortero.
Extienda una capa de 2″(5,1 cm) de espesor de cemento o mortero en el subpiso
excepto donde se colocarán los bloques niveladores.
Limpie todo el cemento o mortero de los lugares para los bloques niveladores.
Coloque una cubierta de plástico o material similar sobre el cemento o mortero.
Con ayuda, mueva con cuidado la bañera al lugar de instalación.
Verifique que los bloques niveladores descansen directamente en el subpiso.
Cambie la posición según sea necesario.
Verifique que la bañera: (1) esté a nivel en la parte superior de la bañera y (2) esté
a plomo del lado del desagüe. Si la bañera no está a nivel, puede que necesite
colocar cuñas debajo de los bloques niveladores.
Conecte el tubo del desagüe a la trampa.
Método de adhesivo de construcción
Aplique una cantidad abundante de adhesivo de construcción de alta calidad en la
parte inferior de los bloques niveladores.
Con ayuda, mueva con cuidado la bañera al lugar de instalación.
Verifique que los bloques niveladores descansen directamente en el subpiso.
Cambie la posición o coloque cuñas según sea necesario.
Verifique que la bañera: (1) esté a nivel en la parte superior de la bañera y (2) esté
a plomo del lado del desagüe. Si la bañera no está a nivel, puede que necesite
colocar cuñas debajo de la bañera.
Conecte el tubo del desagüe a la trampa.
Kohler Co. 11 1084210-2-A

4. Secure to Subfloor – Bath Base Models
NOTICE: The bath must be secured using one of the following two methods: cement
or mortar bed or construction adhesive.
NOTICE: Ensure the subfloor is level before proceeding. If necessary, use shims to
achieve level.
Cement or Mortar Bed Method
NOTICE: Do not use gypsum cement or drywall compound, as these materials will
not provide a durable bond. Only use cement or mortar.
Spread a 2″(5.1 cm) thick later of cement or mortar on the subfloor.
Place a plastic liner or similar material over the cement or mortar.
With help, carefully move the bath into the installation area.
Verify the bath is: (1) level across the top of the bath and (2) plumb along the
drain side. If the bath is not level, shims must be used under the bath base.
Connect the tailpiece of the drain to the trap.
Remove the protective tape from the bath rim.
Apply a continuous bead of silicone sealant around the entire rim of the bath.
Construction Adhesive Method
Apply a generous amount of high-quality construction adhesive to the bottom of
the bath base.
With help, carefully move the bath into the installation area.
Verify the bath is: (1) level across the top of the bath and (2) plumb along the
drain side. If the bath is not level, shims must be used under the bath.
Connect the tailpiece of the drain to the trap.
Remove the protective tape from the bath rim.
Apply a continuous bead of silicone sealant around the entire rim of the bath.
Apply construction adhesive to the
bath base.
Appliquer un adhésif de
construction à la base de la
baignoire.
Aplique adhesivo de construcción
a la base de la bañera.
Cement or Mortar
Ciment ou mortier
Cemento o mortero
Cement or Mortar Method
Méthode ciment ou mortier
Método de cemento o mortero
Construction Adhesive Method
Méthode adhésif de construction
Método de adhesivo de construcción
1084210-2-A 12 Kohler Co.

Sécuriser au plancher – Modèles de baignoire de base
NOTICE: La baignoire doit être sécurisée en utilisant une des deux méthodes
suivantes: ciment ou mortier ou adhésif de construction.
NOTICE: S’assurer que le plancher est nivelé avant de procéder. Si nécessaire, utiliser
des cales pour accomplir la mise à niveau.
Méthode de ciment ou de mortier
NOTICE: Ne pas utiliser de plâtre ou un mélange pour cloison sèche, car ces
matériaux ne fourniront pas un scellement durable. Utiliser uniquement du ciment ou
du mortier.
Étaler une couche de ciment ou mortier de 2″(5,1 cm) sur le plancher.
Placer une couche en plastique ou matériau similaire sur le ciment ou le mortier.
Avec de l’aide, placer soigneusement la baignoire dans l’emplacement
d’installation.
Vérifier que la baignoire est: (1) niveler le long du dessus de la baignoire et (2)
égaliser le long de l’orifice du drain. Si la baignoire n’est pas nivelée, des cales
devront être utilisées sous la baignoire.
Connecter la pièce de raccordement du drain au siphon.
Retirer la pellicule protectrice du rebord de la baignoire.
Appliquer un boudin de silicone autour du rebord de la baignoire.
Méthode adhésif de construction
Appliquer généreusement du mastic adhésif de construction de haute qualité à la
base de la baignoire.
Avec de l’aide, placer soigneusement la baignoire dans l’emplacement
d’installation.
Vérifier que la baignoire est: (1) niveler le long du dessus de la baignoire et (2)
égaliser le long de l’orifice du drain. Si la baignoire n’est pas nivelée, des cales
devront être utilisées sous la baignoire.
Connecter la pièce de raccordement du drain au siphon.
Retirer la pellicule protectrice du rebord de la baignoire.
Appliquer un boudin de silicone autour du rebord de la baignoire.
Fije al subpiso - Modelos con base de bañera
AVISO: La bañera debe asegurarse utilizando uno de los dos métodos siguientes:
cemento o mortero, o adhesivo de construcción.
AVISO: Asegúrese de que el subpiso esté a nivel antes de continuar. Si es necesario,
coloque cuñas para lograr poner a nivel.
Método de cemento o mortero
AVISO: No utilice cemento de yeso o pasta para paneles de yeso, estos materiales no
proporcionarán una adherencia duradera. Sólo utilice cemento o mortero.
Extienda una capa de 2″(5,1 cm) de espesor de cemento o mortero en el subpiso.
Coloque una cubierta de plástico o material similar sobre el cemento o mortero.
Con ayuda, mueva con cuidado la bañera al lugar de instalación.
Verifique que la bañera: (1) esté a nivel en la parte superior de la bañera y (2) esté
a plomo del lado del desagüe. Si la bañera no está a nivel, coloque cuñas debajo
de la base de la bañera.
Kohler Co. 13 1084210-2-A

Fije al subpiso - Modelos con base de bañera (cont.)
Conecte el tubo del desagüe a la trampa.
Retire la cinta protectora del borde de la bañera.
Aplique una tira continua de sellador de silicona alrededor de todo el borde de la
bañera.
Método de adhesivo de construcción
Aplique una cantidad abundante de adhesivo de construcción de alta calidad en la
parte inferior de la base de la bañera.
Con ayuda, mueva con cuidado la bañera al lugar de instalación.
Verifique que la bañera: (1) esté a nivel en la parte superior de la bañera y (2) esté
a plomo del lado del desagüe. Si la bañera no está a nivel, puede que necesite
colocar cuñas debajo de la bañera.
Conecte el tubo del desagüe a la trampa.
Retire la cinta protectora del borde de la bañera.
Aplique una tira continua de sellador de silicona alrededor de todo el borde de la
bañera.
5. Secure Bath to Studs – Flange Models
Drill a small pilot hole through the nailing-in flange at each stud location. Add
shims between the nailing-in flange and the studs to eliminate any gaps.
Nail 1/4″(6 mm) thick furring strips to the studs to shim out to the edge of the
nailing-in flange.
Use #6 large-head galvanized nails or screws to secure the nailing-in flange to the
studs.
#6 Large-Head Galvanized Nails
Clous galvanisés #6 à tête large
Clavos del #6 galvanizados de cabeza grande
1/4" (6 mm) Thick
Furring Strips
Coyaux de 1/4" (6 mm)
Listones de enrasar
gruesos de 1/4" (6 mm)
Drill a small hole through the nailing-in
flange at each stud.
Percer un petit trou pilote sur la bride de
cloutage à chaque montant.
Taladre un pequeño orificio a través del
reborde de clavado a la altura de cada
poste.
Stud
Montant
Poste de
madera
1084210-2-A 14 Kohler Co.

Sécuriser la baignoire aux montants - modèles à bride
Percer un petit trou pilote dans la bride de cloutage à chaque emplacement de
montant. Ajouter des cales entre la bride de cloutage et les montants pour éliminer
tout espace.
Clouer des planchettes de 1/4″(6 mm) sur les montants de façon à se caler contre
le rebord de la bride.
Utiliser des clous galvanisés #6 à large tête ou des vis pour sécuriser la bride de
cloutage aux montants.
Fije la bañera a los postes de madera - Modelos con reborde
Taladre un pequeño orificio guía a través del reborde de clavado en los lugares
donde hay un poste de madera. Añada cuñas entre el reborde de clavado y los
postes de madera para eliminar la separación.
Clave los listones de enrasar de 1/4″(6 mm) de espesor en los postes para
emparejar el borde con el reborde de clavado.
Utilice tornillos o clavos galvanizados de cabeza grande #6 para fijar el reborde de
clavado a los postes de madera.
6. Install Plumbing
CAUTION: Risk of property damage. A watertight seal must exist on all bath
drain connections. The watertight seal will prevent property damage.
Connect the trap to the drain.
Install the faucet valving according to the faucet manufacturer’s instructions. Do
not install the faucet trim at this time.
Open the hot and cold water supplies. Check all connections for leaks.
Run water into the bath. Check the drain connections for leaks.
Fill the bath to the overflow. Check for leaks.
Installer la plomberie
ATTENTION: Risque d’endommagement du matériel. Un joint étanche doit être
présent sur toutes les connexions de drain de baignoire. Le joint étanche doit
prévenir tout dommage.
Raccorder le siphon au drain.
Installer les valves du robinet conformément aux instructions du fabricant. Ne pas
installer la bague du robinet à ce moment.
Ouvrir les alimentations d’eau chaude et froide. Vérifier s’ilyadesfuites dans les
connexions.
Faire couler l’eau dans la baignoire. Vérifier s’ilyadesfuites.
Remplir la baignoire jusqu’au trop-plein. Vérifier s’ilyadesfuites.
Instale la plomería
PRECAUCIÓN: Riesgo de daños a la propiedad. Debe existir un sello hermético
en todas las conexiones del desagüe de la bañera. Este sello hermético evitará
daños a la propiedad.
Conecte la trampa al desagüe.
Instale las válvulas de la grifería según las instrucciones del fabricante de la
grifería. No instale la guarnición de la grifería en este momento.
Kohler Co. 15 1084210-2-A

Instale la plomería (cont.)
Abra los suministros del agua fría y caliente. Revise que no haya fugas en las
conexiones.
Haga circular agua en la bañera. Revise que no haya fugas en las conexiones de
desagüe.
Llene la bañera hasta el rebosadero. Verifique que no haya fugas.
7. Complete Installation – Rim Models
For Finished Deck Installations
If applicable, carefully remove the protective tape from the bath rim.
Cover the framing with water-resistant deck material.
Using silicone sealant, seal the joints between the bath rim edges and the
water-resistant deck material.
Tape and mud the water-resistant deck material.
Install the finished deck material 1/16″(2 mm) away from the rim. This will
create a groove to apply the silicone sealant.
Apply a bead of silicone sealant in the groove between the finished deck and the
rim.
For Finished Wall Installations
Cover the framing with water-resistant wall material.
Tape and mud the water-resistant wall material.
Rim
Rebord
Borde
Rim
Rebord
Borde
Rim
Rebord
Borde
2x4 Studding
Montant 2x4
Postes de 2x4
Apply silicone sealant.
Appliquer du mastic à la silicone.
Aplique sellador de silicona.
Finished Deck Material
Matériau du comptoir fini
Material de acabado de la cubierta
Finished Wall/Mur fini/Pared acabada
Finished Deck/Comptoir fini/Cubierta acabada
Water-Resistant Wall
Material
Matériau
hydrorésistant du mur
Material de pared
resistente al agua
Water-Resistant Wall
Material
Matériau hydrorésistant
du mur
Material de pared
resistente al agua
Finished Wall
Material
Matériau mur
fini
Material de la
pared acabada
Silicone Sealant
Mastic à la silicone
Sellador de silicona
Framing
Cadre
Estructura
de postes
Apply silicone
sealant.
Appliquer du mastic
à la silicone.
Aplique sellador de
silicona.
1084210-2-A 16 Kohler Co.

Complete Installation – Rim Models (cont.)
Install the finished wall material 1/4″(6 mm) above the bath deck. This will create
a groove to apply the silicone sealant.
Apply a bead of silicone sealant in the groove between the finished wall and the
rim.
For All Installations
Install the faucet trim according to the manufacturer’s instructions.
Compléter l’installation - modèles à rebord
Pour des installations de comptoir fini
Si applicable, retirer délicatement la pellicule protectrice du rebord de la baignoire.
Recouvrir le cadre avec du matériau hydrorésistant.
En utilisant du mastic à la silicone, sceller les joints entre les rebords et le
matériau hydrorésistant du comptoir.
Appliquer le matériau hydrorésistant du comptoir.
Installer le matériau du comptoir fini 1/16″(2 mm) à l’écart du rebord. Ceci va
créer une rainure pour appliquer du mastic à la silicone.
Appliquer du mastic à la silicone dans la rainure entre le comptoir fini et la
garniture.
Pour des installations de mur fini
Recouvrir le cadrage avec du matériau hydrorésistant.
Poser et appliquer le matériau hydrorésistant du mur.
Installer le matériau du mur fini de 1/4″(6 mm) au-dessus du comptoir de
baignoire. Ceci va créer une rainure pour appliquer du mastic à la silicone.
Appliquer du mastic à la silicone dans la rainure entre le mur fini et le rebord.
Pour toutes les installations
Assembler la garniture de robinet conformément à la notice du fabricant.
Termine la instalación - Modelos con borde
Para instalaciones de cubierta acabada
Si aplica, con cuidado retire la cinta protectora del borde de la bañera.
Cubra la estructura con material de cubierta resistente al agua.
Utilizando sellador de silicona, selle las juntas entre los filos de los bordes de la
bañera y el material de cubierta resistente al agua.
Adhiera el material de cubierta resistente al agua con cinta y yeso.
Instale el material de acabado de la cubierta a 1/16″(2 mm) del borde. Esto creará
una ranura para aplicar el sellador de silicona.
Aplique una tira de sellador de silicona en la ranura entre la cubierta acabada y el
borde.
Para instalaciones de pared acabada
Cubra la estructura de postes de madera con material de pared resistente al agua.
Kohler Co. 17 1084210-2-A

Termine la instalación - Modelos con borde (cont.)
Adhiera el material de pared resistente al agua con cinta y yeso.
Instale el material de la pared acabada 1/4″(6 mm) sobre la cubierta de la bañera.
Esto creará una ranura para aplicar el sellador de silicona.
Aplique una tira de sellador de silicona en la ranura entre la pared acabada y el
borde.
Para todas las instalaciones
Instale la guarnición de la grifería según las instrucciones del fabricante.
8. Complete Installation – Flange Models
If applicable, install the optional removable apron at this time. Refer to the
manufacturer’s installation instructions.
Apply a bead of silicone sealant to the nailing-in flange.
NOTICE: Provide a 1/4″(6 mm) gap above the bath deck when installing the water
resistant wall material and finished wall material. This gap will create a groove for
the silicone sealant.
Leaving a 1/4″(6 mm) gap between the paperbound edge and the bath deck,
cover the framing with water-resistant wall material.
Tape and mud the water-resistant wall material.
Install the finished wall material 1/4″(6 mm) above the bath deck. This will create
a groove to apply the silicone sealant.
2x4 Studding
Montant 2x4
Postes de 2x4
Water-Resistant Wall
Material
Matériau
hydrorésistant du mur
Material de pared
resistente al agua
Silicone Sealant
Mastic à la silicone
Sellador de silicona
Nailing-In Flange
Bride de cloutage
Reborde de clavado
Furring Strip
Tasseau
Listón de enrasar
Finished Wall Covering
Revêtement de mur fini
Revestimiento de la
pared acabada
1084210-2-A 18 Kohler Co.

Complete Installation – Flange Models (cont.)
Apply a bead of silicone sealant in the groove between the finished wall and the
rim.
Install the faucet trim according to the manufacturer’s instructions.
Compléter l’installation - modèles à bride
Si applicable, installer le bandeau amovible optionnel à ce moment. Se reporter
aux directives du fabricant de l’accessoire.
Appliquer du mastic sur la bride de cloutage.
NOTICE: Fournir un espace de 1/4″(6 mm) au-dessus du comptoir de baignoire lors
de l’installation du matériau hydrorésistant du mur et du matériau du mur fini. Cet
espace va créer une rainure pour appliquer du mastic à la silicone.
En laissant un espace de 1/4 ″(6 mm) entre le rebord broché et le comptoir de
baignoire, couvrir le cadrage avec du matériau hydrorésistant du mur.
Poser et appliquer le matériau hydrorésistant du mur.
Installer le matériau du mur fini de 1/4″(6 mm) au-dessus du comptoir de
baignoire. Ceci va créer une rainure pour appliquer du mastic à la silicone.
Appliquer du mastic à la silicone dans la rainure entre le mur fini et le rebord.
Assembler la garniture de robinet conformément à la notice du fabricant.
Termine la instalación - Modelos con reborde
Si aplica, instale el faldón desmontable opcional en este momento. Consulte las
instrucciones de instalación del fabricante.
Aplique una tira de sellador de silicona en el reborde de clavado.
AVISO: Provea una separación de 1/4″(6 mm) arriba de la cubierta de la bañera, al
instalar el material de pared resistente al agua y el material de la pared acabada. Esta
separación creará una ranura para el sellador de silicona.
Dejando una separación de 1/4″(6 mm) entre el filo con protección de papel y la
cubierta de la bañera, cubra la estructura de postes de madera con el material de
la pared resistente al agua.
Adhiera el material de pared resistente al agua con cinta y yeso.
Instale el material de la pared acabada 1/4″(6 mm) sobre la cubierta de la bañera.
Esto creará una ranura para aplicar el sellador de silicona.
Aplique una tira de sellador de silicona en la ranura entre la pared acabada y el
borde.
Instale la guarnición de la grifería según las instrucciones del fabricante.
Care and Cleaning
For best results, keep the following in mind when caring for your KOHLER product:
•Use a mild detergent such as liquid dishwashing soap and warm water for
cleaning. Do not use abrasive cleaners that may scratch or dull the surface.
•Carefully read the cleaner product label to ensure the cleaner is safe for use on the
material.
•Always test your cleaning solution on an inconspicuous area before applying to
the entire surface.
•Do not allow cleaners to sit or soak on the surface.
Kohler Co. 19 1084210-2-A

Care and Cleaning (cont.)
•Wipe surfaces clean and rinse completely with water immediately after cleaner
application. Rinse and dry any overspray that lands on nearby surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive material such as a
brush or scouring pad to clean surfaces.
For detailed cleaning information and products to consider, visit www.kohler.com/clean.
To order Care & Cleaning information, call 1-800-456-4537 and press 1 for Kohler
Products and then 3 for Literature.
Entretien et nettoyage
Pour de meilleurs résultats, prendre ce qui suit en considération lors de l’entretien de
votre produit KOHLER:
•Utiliser un détergent doux tel que liquide pour vaisselle et de l’eau chaude pour
nettoyer. Ne pas utiliser de nettoyants abrasifs car ils pourraient rayer ou abîmer
la surface.
•Lire attentivement l’étiquette du produit de nettoyage pour vérifier qu’il soit
adéquat à utiliser sur le matériau.
•Toujours tester la solution de nettoyage sur une surface la moins évidente avant
de l’appliquer sur la totalité de la surface.
•Ne pas permettre aux nettoyants de reposer sur la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau immédiatement après
l’application du nettoyant. Rincer et sécher tout éclaboussement sur les surfaces
avoisinantes.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais utiliser de matériau
abrasif tel que brosse ou éponges à récurer pour nettoyer les surfaces.
Pour l’information détaillée de nettoyage et des produits à considérer, visiter
www.kohler.com/clean. Pour commander des informations d’entretien et de nettoyage,
composer le 1-800-456-4537 puis presser 1 pour les produits Kohler et 3 pour littérature.
Cuidado y limpieza
Para obtener los mejores resultados, tenga presente lo siguiente al limpiar su producto
KOHLER:
•Para la limpieza, utilice solamente un detergente suave como el jabón líquido para
lavar platos y agua tibia. No utilice limpiadores abrasivos que puedan rayar u
opacar la superficie.
•Lea atentamente la etiqueta del producto de limpieza para asegurar que no
presente riesgos al usarse en el material.
•Siempre pruebe la solución de limpieza en un área oculta antes de aplicarla a toda
la superficie.
•No deje por tiempo prolongado los limpiadores en la superficie.
•Limpie con un trapo y enjuague completa e inmediatamente con agua después de
aplicar limpiadores. Enjuague y seque las superficies cercanas que se hayan
rociado.
•Utilice una esponja o trapo suave y húmedo. Nunca utilice materiales abrasivos
como cepillos o estropajos de tallar para limpiar las superficies.
Para obtener información detallada de limpieza y los limpiadores a considerar, visite
www.kohler.com/clean. Para solicitar información sobre el cuidado y la limpieza, llame
al 1-800-456-4537 y presione 1 para productos Kohler y luego 3 para documentos.
1084210-2-A 20 Kohler Co.
