Kohler K-1314 User manual

Installation Guide
Acrylic Baths
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de Mcorresponden a México
(Ej. K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-1313, K-1314
1023717-2-B

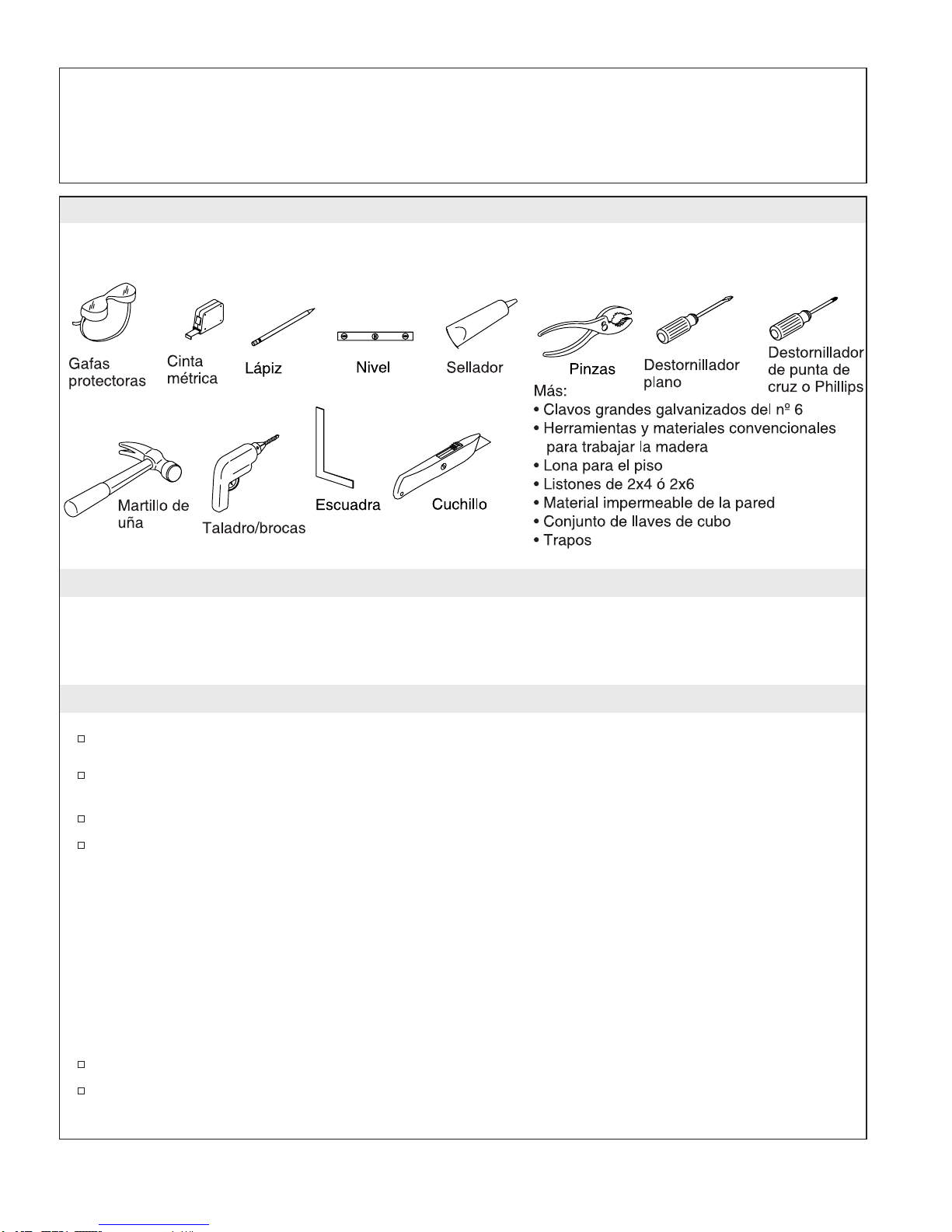

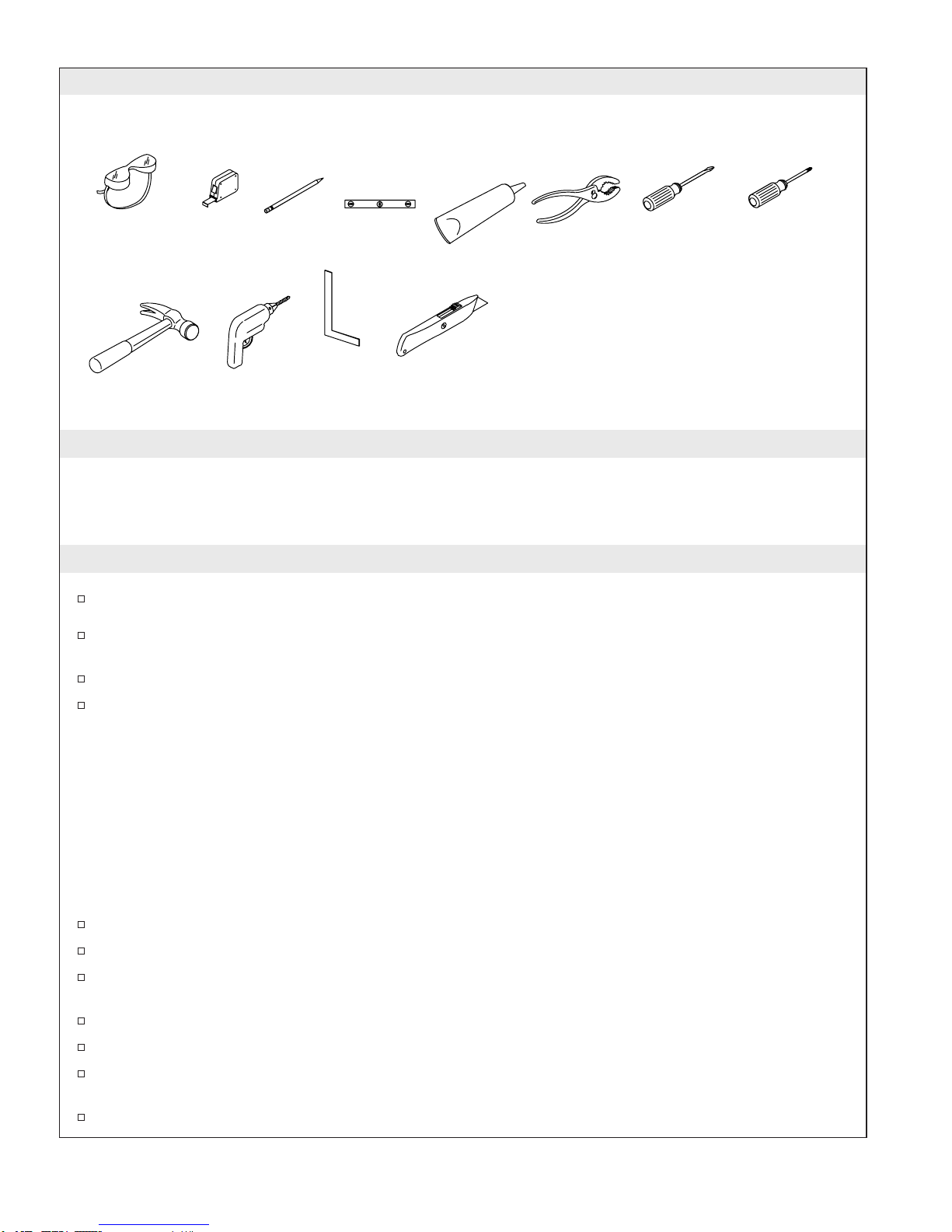

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few minutes to review this manual before
you start installation. If you encounter any installation or performance problems, please don’t hesitate to
contact us. Our phone numbers and website are listed on the back cover. Thanks again for choosing Kohler
Company.
Before You Begin
Observe all local plumbing and building codes.
Unpack and inspect the bath for damage. Return the bath to the carton until you are ready to
install.
Corner installation is required for this bath.
You must have all the required components (bath, receptor, bench, apron and/or end panel) before
beginning the installation. When this bath is combined with a receptor, bench, apron and/or end
panel, the required assembly sequence is:
•Attach the bench (if used) to the receptor
•Install the receptor
•Install the bath
•Attach the end panel (if used)
•Install the apron
•Tighten the hardware and secure the flanges
•Install the shower door
Provide properly dimensioned framing.
Install the bath to an adequately supported, level subfloor.
The basin area requires no additional support when the subfloor is level and square with the stud
framing. Consider using shims for additional support if the subfloor is uneven.
Before installation, ensure proper access to the final plumbing connections.
Verify adequate mounting and connection space for the faucet.
Confirm adequate support for the faucet. Large deck-mounted faucets that may be inadvertently
used as a means of support are not appropriate or safe for this installation.
This bath conforms to ANSI Standard Z124.1. All dimensions are nominal.
Plus:
#6 Large-head galvanized nails
Conventional woodworking tools and materials
Drop cloth
2x4’s or 2x6’s
Water-resistant wall material
Combination of socket wrenches
Rags
Pencil
Square Knife
Level Pliers
Safety
Glasses Tape
Measure Blade
Screwdriver Phillips
Screwdriver
Sealant
Claw
Hammer Drill / Drill Bits
1023717-2-B 2 Kohler Co.

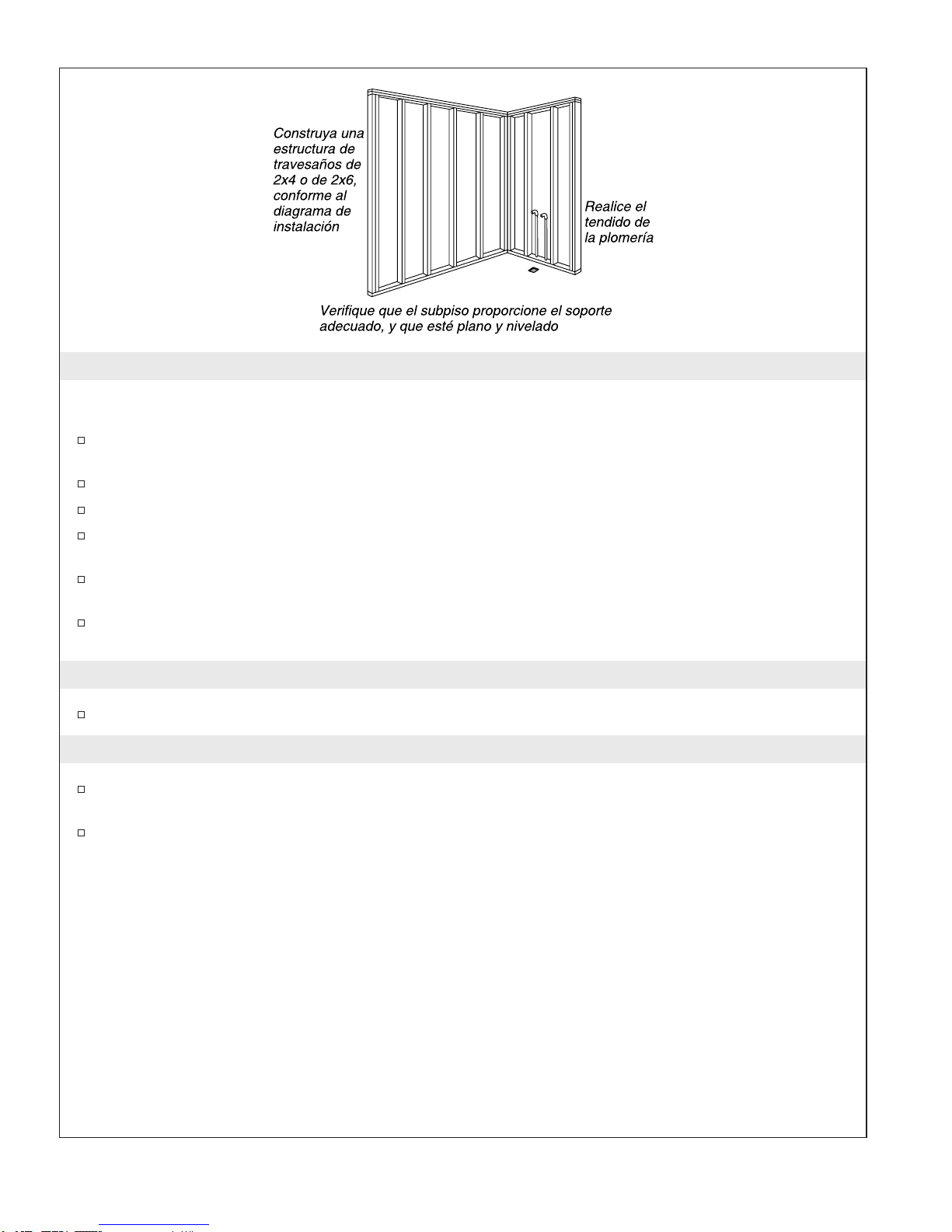

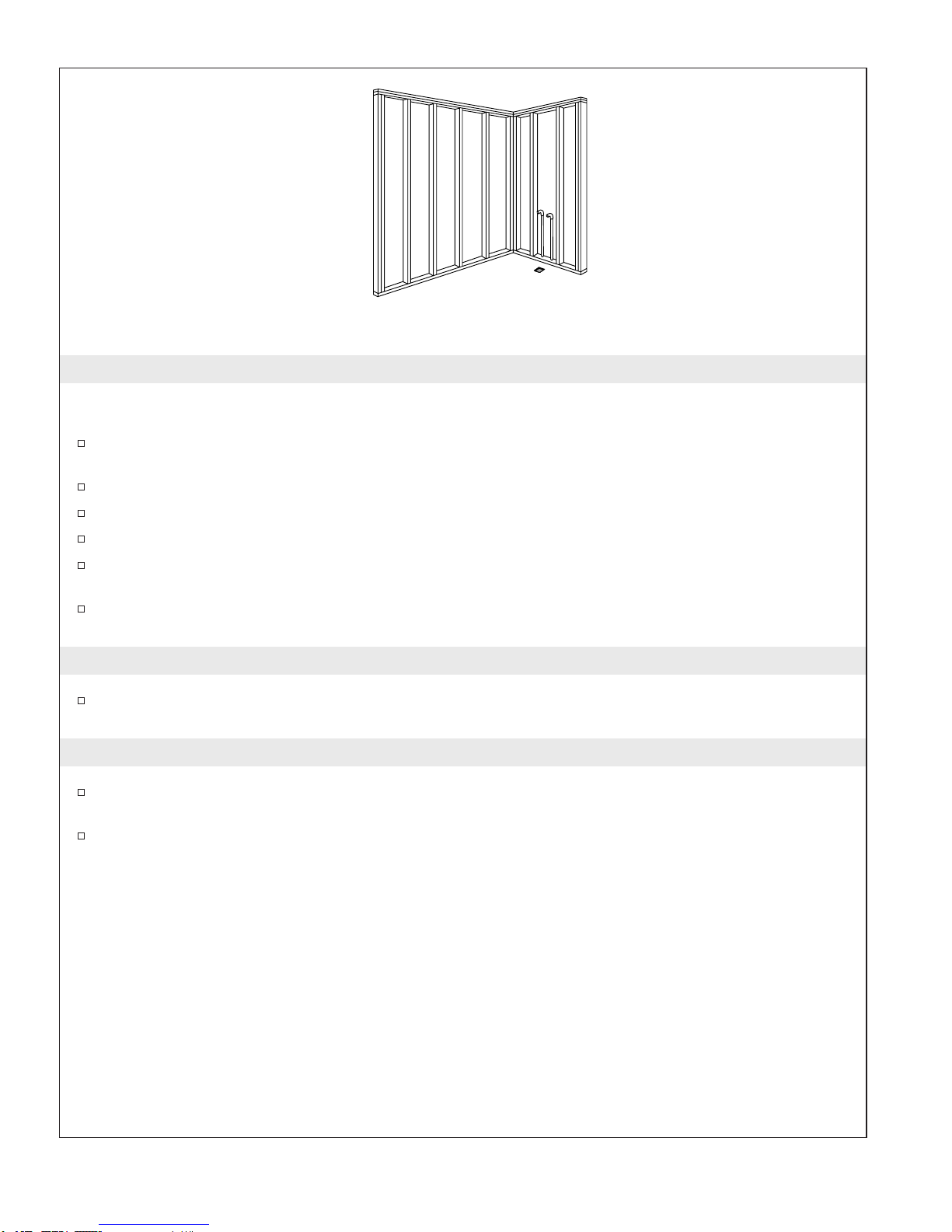

1. Prepare the Site
NOTICE: Adequate floor support must be provided. Consult the roughing-in sheet packed with your bath
for specific floor loading requirements.
Make sure the flooring offers adequate support for your bath, and verify that the subfloor is flat and
level.
This bath must be installed in a corner.
When constructing the framing, allow for the thickness of the finished wall materials.
Construct 2x4 or 2x6 stud framing according to the roughing-in information packed with the bath.
Position the plumbing according to the roughing-in information. Cap the supplies and check for
leaks.
Unless the bath is elevated for an above-floor drain installation, a hole will need to be cut to
accommodate the drain connections. Refer to the roughing-in information.
2. Install the Receptor (if used)
If this installation requires a receptor, install it now according to the instructions packed with the
receptor.
3. Prepare the Bath
Install the drain to the bath according to the drain manufacturer’s instructions. Do not connect the
trap at this time.
Position a clean drop cloth or similar material in the bottom of the bath. Be careful not to scratch the
surface of the bath.
Position
the rough
plumbing
Construct 2x4
or 2x6 stud
framing
according to
the roughing-in
information
Verify that the subfloor offers
adequate support, and is flat and level
Kohler Co. 3 1023717-2-B

4. Install the Bath
If the subfloor is not level, use shims between the bath and the subfloor as needed.
With help, carefully lift the bath into place.
Verify that the bath is level and resting on all support feet.
Insert the drain tailpiece into the trap.
NOTE: An access panel will simplify future maintenance.

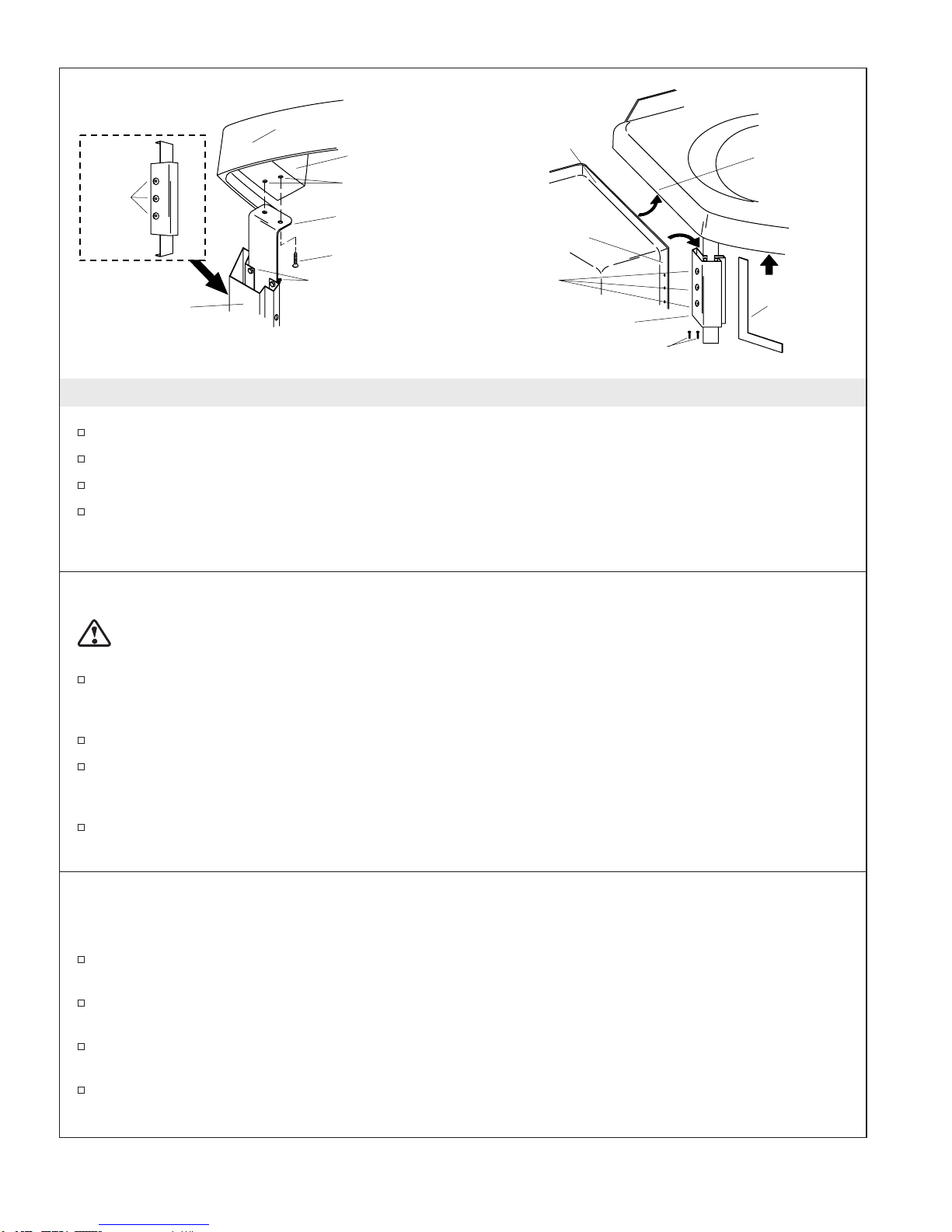

Install the Corner Post
CAUTION: Risk of product damage. Do not force the corner post into place, or use it to adjust the
height or level of the bath.
Position the corner post in the unsupported front corner of the bath so the three large holes are
toward the side of the bath. Identify the predrilled holes in the wood block on the underside of the
bath.
Secure the corner post to the block with the two screws provided. Tighten securely.
If it is necessary to adjust the height of the corner post, loosen the two hex nuts securing the corner
post top bracket in place. Slide the adjustment bracket up or down as needed to achieve a good fit.
You may need to repeat this step for the bottom bracket. Hand tighten the hex nuts.
For bath only installations: If used, attach the end panel at this time according to the packed
instructions.
Attach the Receptor/Bench to the Bath
For Bath/Receptor Combinations Only
If the bench is not assembled to the receptor, attach it according to the instructions included with
the receptor before proceeding.
Lift the bath slightly along the outside end, and insert the bench top flange into the groove
underneath the bath rim.
Position the bench so the side flange is behind the corner post. Align the three fastener holes in the
bench with the holes in the corner post, and loosely fasten the bolts and hex nuts.
Use a carpenter’s square to square the corner bracket, bath, receptor and bench with the floor.
Secure the bottom corner bracket firmly to the floor with two screws.
Corner Post
Screw
Three
Large
Holes
Bath Front Corner
Wood Block
Predrilled Holes
Adjustable Bracket
Two Hex Nuts
Bench
Lift
Square
Screws
Three
Fastener
Holes
Groove
Underneath
Bath Rim
Top
Flange
Side Flange
Corner Post
1023717-2-B 4 Kohler Co.

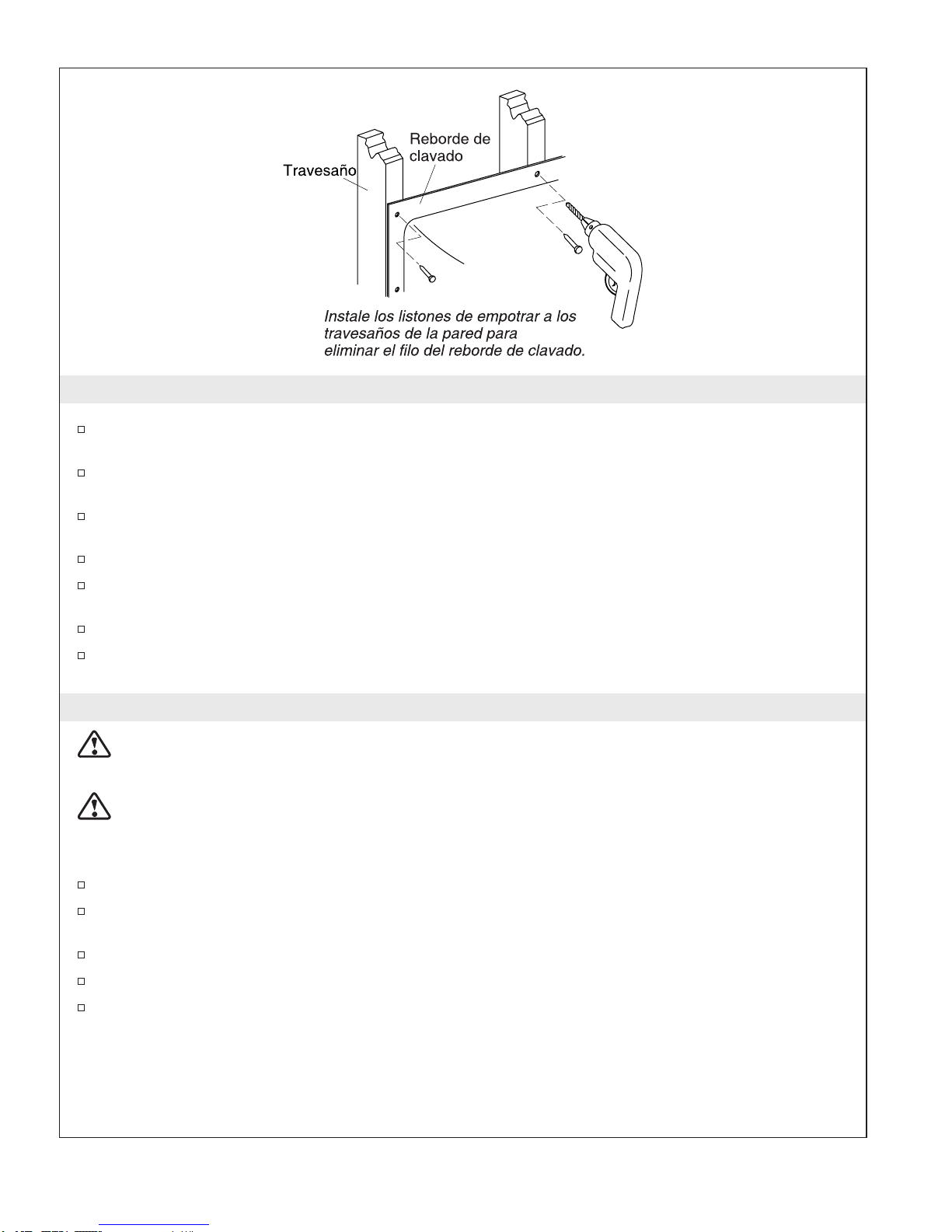

5. Secure the Bath to the Stud Framing
Insert the drain tailpiece into the trap. Make sure the bath is level and resting on all support feet.
Drill 1/8″(3 mm) pilot holes through the back nailing-in flange at each stud location.
Securely tighten the bench/end panel bolts and the hex nuts previously assembled to the corner
post.
Securely tighten the corner post adjustment bracket nuts.
Drill 1/8″(3 mm) pilot holes through the nailing-in flanges of the bath side and receptor/bench or
end panel wherever they contact a stud.
Secure all the nailing-in flanges to the studs with screws or galvanized nails.
Nail 1/4″(6 mm) thick furring strips to the studs to shim out to the edge of the nailing-in flange.
6. Install the Plumbing
CAUTION: Risk of personal injury. Bath rim-mounted faucets that may be inadvertently used as a
means of support are not appropriate or safe for this installation.
CAUTION: Risk of property damage. Make sure a watertight seal exists on all bath drain connections.
NOTE: Provide access to all plumbing connections to simplify future maintenance.
Connect the trap to the drain according to the drain manufacturer’s instructions.
Install the faucet valving according to the faucet manufacturer’s instructions. Do not install the
faucet trim at this time.
Open the hot and cold water supplies and check all connections for leaks.
Run water into the bath and check the drain connections for leaks.
Fill the bath to the overflow and check for leaks.
Stud
Nailing-In
Flange
Install furring strips to the wall studs to
shim out to the edge of the nailing-in flange.
Kohler Co. 5 1023717-2-B

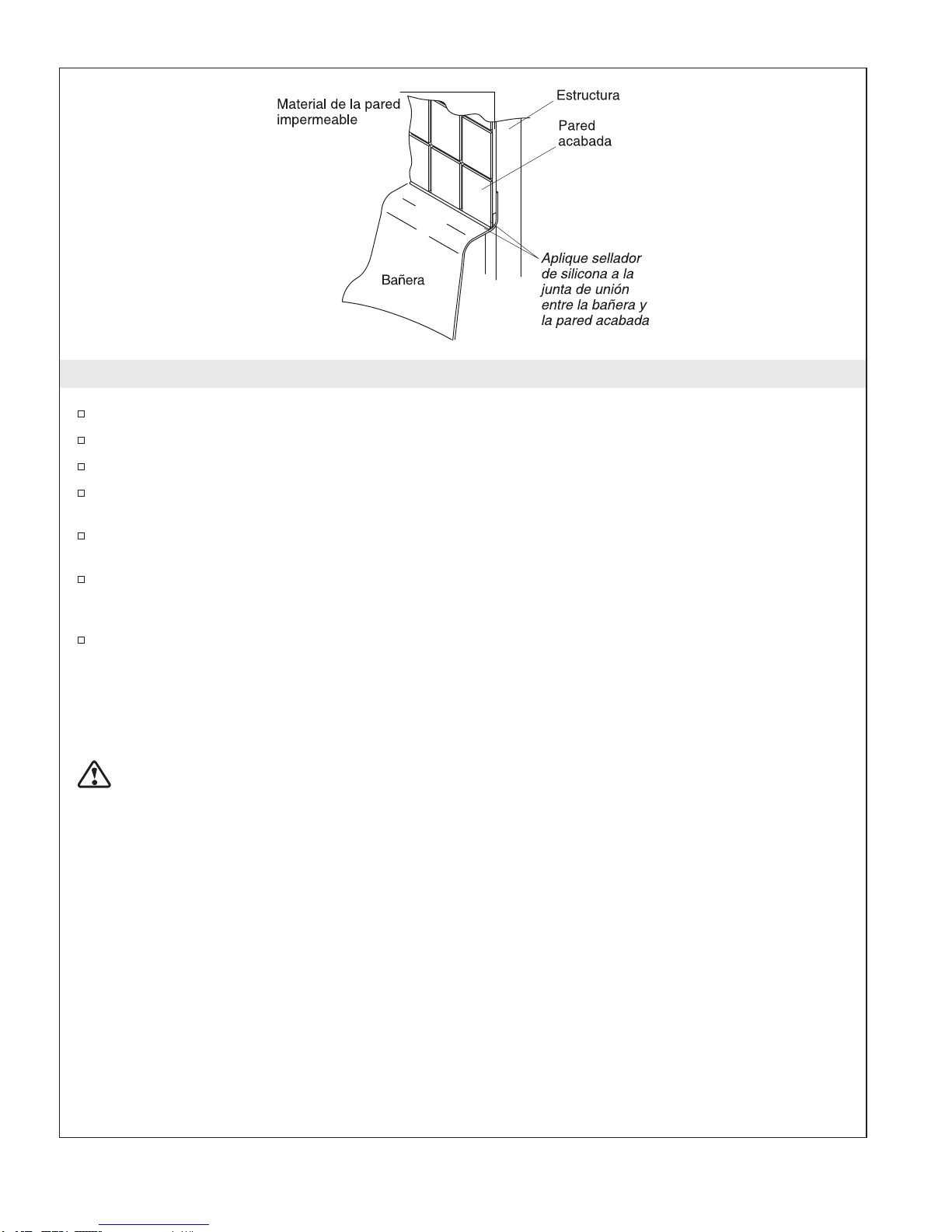

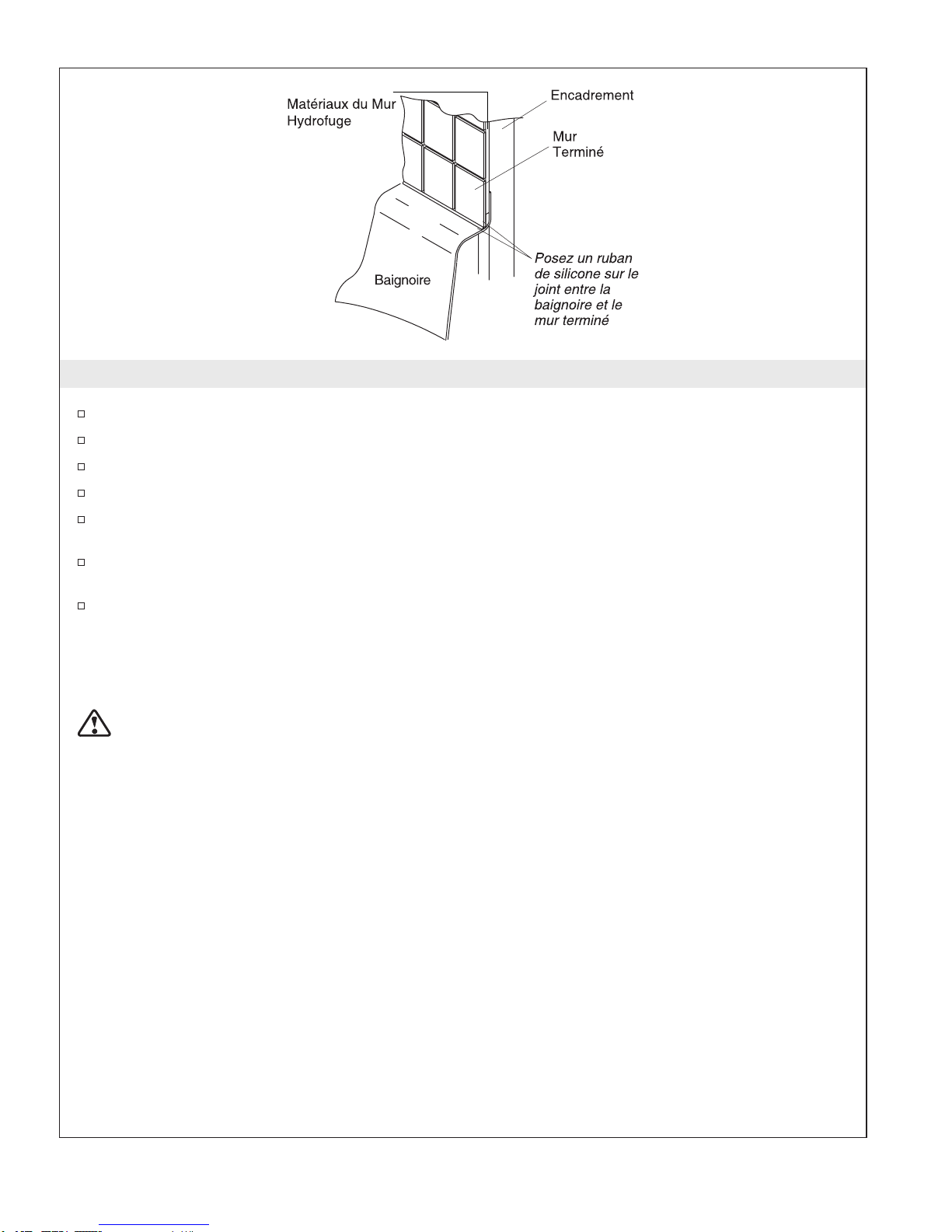

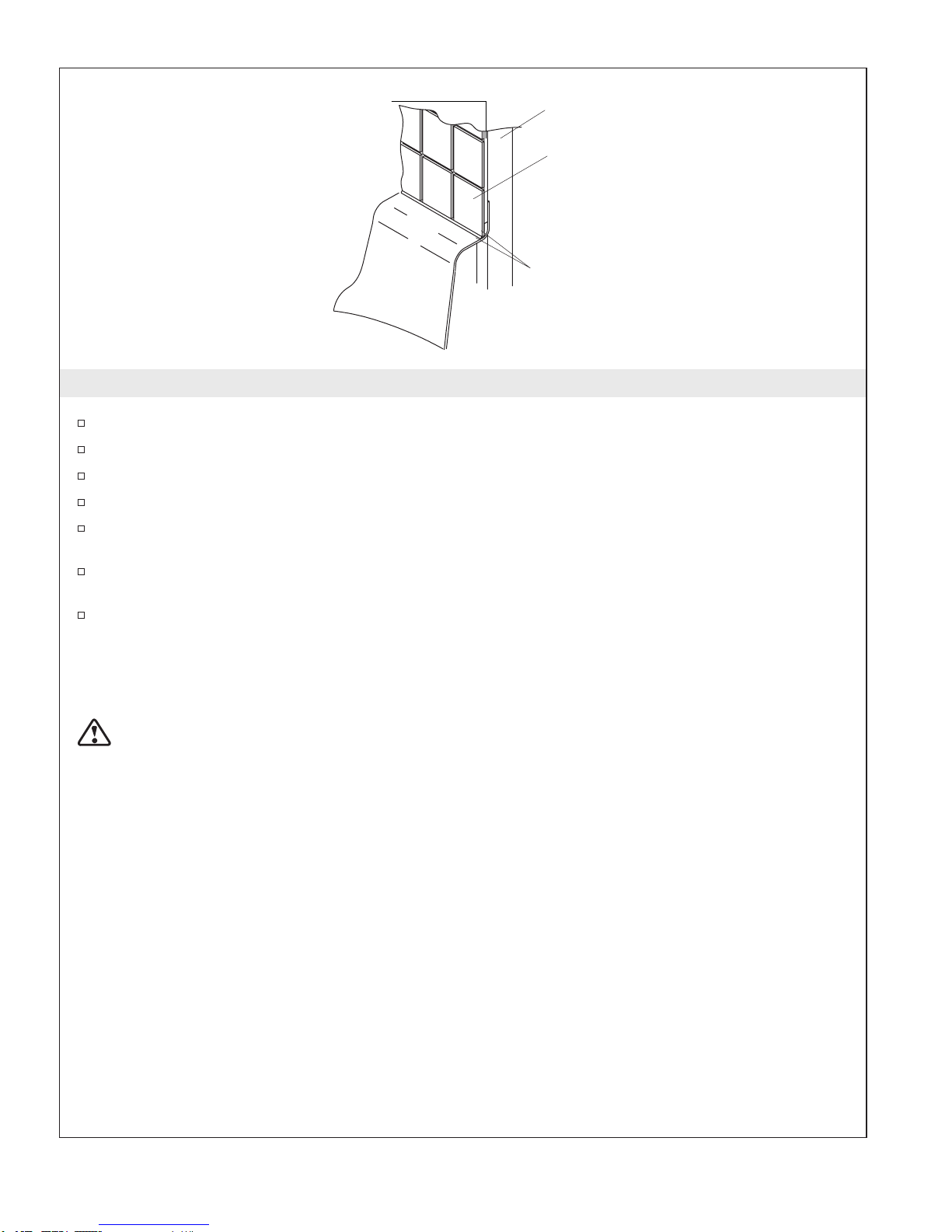

7. Complete the Installation
Install the apron according to the packed instructions.
Carefully remove the protective tape from the bath rim.
Apply a bead of silicone sealant to the nailing-in flange.
Install water-resistant wall material a maximum of 1/4″(6 mm) above the bath deck.
Seal the joints between the bath rim edges and the water-resistant wall material with silicone
sealant. Tape and mud the water-resistant wall material.
Install the finished wall. Seal the joints between the bath rim and the finished wall with silicone
sealant. RTV (Room Temperature Vulcanizing) sealant is recommended.
Install the faucet trim according to the faucet manufacturer’s instructions.
Clean-Up
When cleaning up after installation, do not use abrasive cleaners, as they may scratch and dull the bath
surface. Use warm water and a liquid, non-abrasive detergent to clean the surface.
CAUTION: Risk of product damage. Do not allow cleaners containing petroleum distillates to remain
in contact with the surface for long periods of time.
Remove stubborn stains, paint, or tar with turpentine or paint thinner. Remove plaster by scraping with a
wood edge. Do not use metal scrapers, wire brushes, or other metal tools. You can use a powder-type
detergent on a damp cloth to provide mild abrasive action to any residual plaster.
Bath
Framing
Water-Resistant
Wall Material
Finished
Wall
Apply silicone
sealant to the
joint between the
bath and the
finished wall
1023717-2-B 6 Kohler Co.

Guide d’Installation
Baignoire

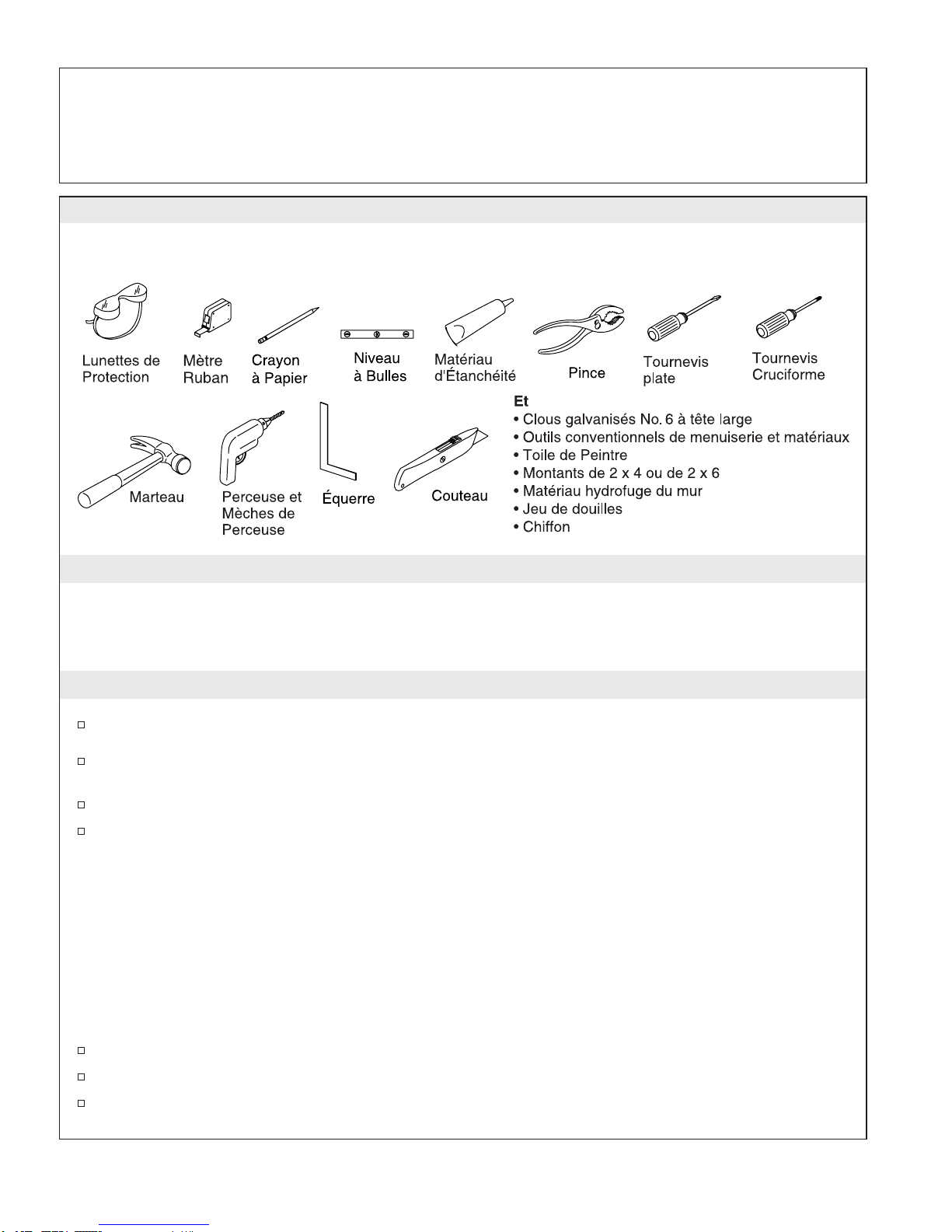

Outils et Matériaux
Merci d’avoir choisi un produit KOHLER
Nous apprécions votre engagement envers la qualité KOHLER. S’il vous plait, prenez quelques minutes et
lisez attentivement ce guide avant de commencer votre installation. N’hésitez pas à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de téléphones et notre adresse du site Internet
sont au verso. Merci encore d’avoir choisi un produit KOHLER.
Avant De Commencer
Respectez tous les codes locaux de plomberie et de bâtiment.
Déballez la baignoire et examinez la soigneusement pour en déceler tout dommage. Remettre la
baignoire dans son emballage de protection en attendant de commencer l’installation.
Installation dans un angle et requis pour cette Baignoire.
Vous devez avoir tous les composants requis (Baignoire à Hydromassage, receveur/banc, bandeau et
panneau d’extrémité) avant de commencer l’installation. Quand cette Baignoire et combinée avec un
receveur, banc, bandeau ou panneau de fin, la séquence de l’assemblage et comme ce qui suit :
•Attachez le banc (le cas échéant) au receveur.
•Installez le receveur
•Installez la baignoire
•Attachez le panneau de fin (le cas échéant).
•Installez le bandeau
•Serrez les vis et fixez les brides.
•Installez la porte de douche
Prévoyez un cadre aux dimensions appropriées.
Cette baignoire doit avoir le support nécessaire sur un sol de niveau.
L’espace de la cuve ne nécessite pas de support additionnel si le sol est de niveau et d’aplomb avec
le cadre. Utilisez des cales pour un support additionnel si le sol n’est pas de niveau.
Kohler Co. Français-1 1023717-2-B

Avant De Commencer (cont.)
Avant l’installation, assurez-vous d’avoir suffisamment d’accès pour les raccords finaux.
Vérifiez le montage correct et l’espacement pour le robinet.
Assurez-vous du montage correct du robinet. Les larges robinets ayant été utilisés par inadvertance
comme moyen de support ne sont pas appropriés ou sécuritaires pour cette installation.
Les dimensions de la Baignoire sont nominales et conformes aux tolérances données par la norme
ANSI Z124.1.
1023717-2-B Français-2 Kohler Co.

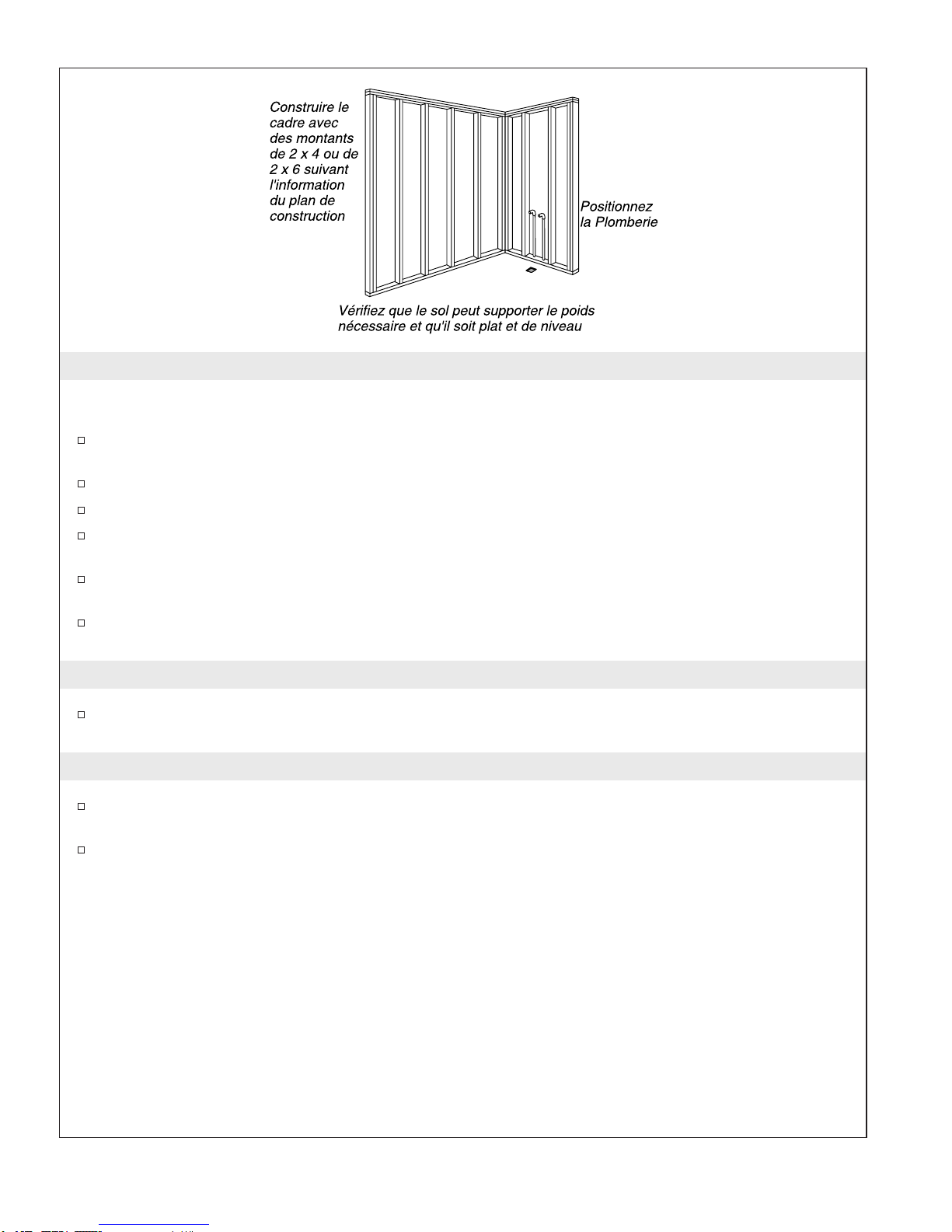

1. Préparez le Site
AVIS : Le sol doit être adéquatement préparé. Consultez le plan de construction emballé avec votre
Baignoire, pour les spécifications de la préparation de votre sol.
Assurez-vous que le podium constitue un support adéquat pour votre baignoire et que le fond soit
plat et de niveau.
Cette Baignoire doit être installée dans un angle.
Pendant la construction du cadre, tenez compte de l’épaisseur des matériaux du mur.
Construisez le cadre avec des montants de2x4oude2x6suivant l’information du diagramme de
raccordement
Positionnez la plomberie, selon le plan du raccordement. Bouchez les robinets des arrivées et
vérifiez s’il y a des fuites.
A moins que la Baignoire soit installée sur un podium, un trou sera nécessaire pour y accommoder
la connexion du drain. Consultez le plan de raccordement.
2. Installez le Receveur
Si l’installation nécessite un receveur, installez le à ce moment, selon la notice incluse avec le
receveur.
3. Préparez la Baignoire
Installez le drain à la Baignoire selon la notice du fabricant qui accompagne le produit. Ne pas
brancher le siphon à ce moment.
Placez un linge ou une matière similaire à la base de la Baignoire. Travaillez soigneusement pour ne
pas égratigner la surface du produit.
Kohler Co. Français-3 1023717-2-B

4. Installation de la Baignoire
Si le sol n’est pas de niveau, placer des cales sous la baignoire au besoin.
Avec de l’aide, positionner soigneusement la baignoire à sa place.
Assurez-vous que la baignoire est de niveau et qu’elle s’appuie sur ses pieds.
Introduisez l’about du drain dans la trappe.
REMARQUE : Une ouverture d’accès facilitera un entretien futur.

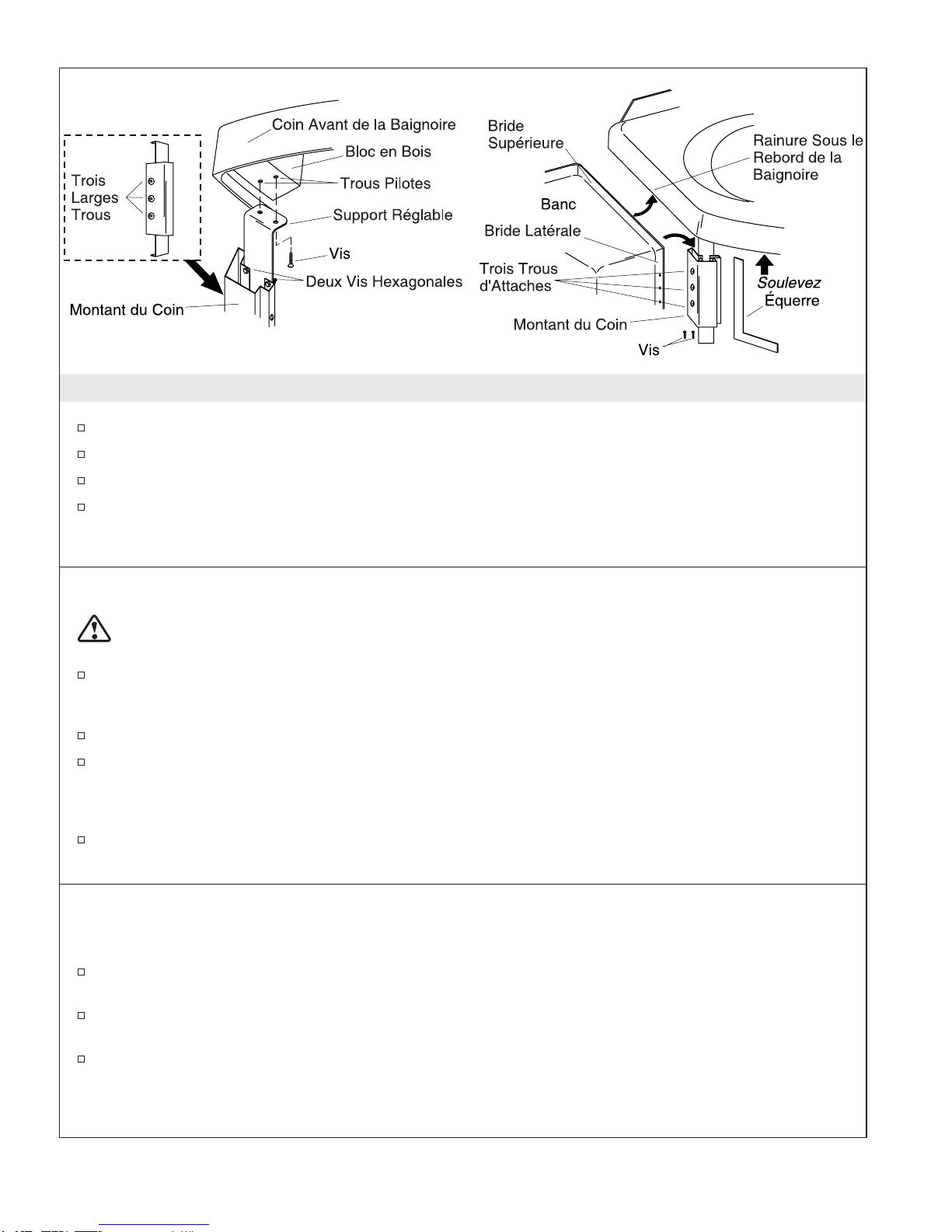

Installez le Support d’Angle
ATTENTION : Risque d’endommagement du produit. Ne pas forcer le support du coin en place, ne
l’utilisez pas pour régler la hauteur ou l’alignement de la baignoire.
Positionnez le support du coin sous l’angle frontal sans appui de la baignoire, pour que les trois
orifices larges soient orientés vers le côté de l’unité. Indentifiez les trous pilotes dans le bloc en bois,
sous la baignoire.
Fixez le support du de coin au bloc avec les deux vis. Serrez bien.
Si vous devez régler la hauteur du support du coin, désserrez les deux écrous hexagonaux qui
tiennent le support supérieur. Coulissez le support réglable vers le haut ou vers le bas jusqu’à ce
que la position appropriée soit obtenue. Il sera peut être nécessaire de répéter cette procédure pour
le support inférieur. Serrez les écrous à la main.
Installation pour Baignoire Uniquement : Attachez le panneau de fin si vous l’utilisez et en suivant
les instructions.
Installez le Receveur/Banc à la Baignoire à Hydromassage
Combinaisons pour Baignoire avec Receveur Seulement
Si la Baignoire n’est pas assemblée avec le Receveur, attachez la accordement aux instructions avec
le receveur avant de procéder.
Soulevez la Baignoire par l’extrémité extérieure, puis insérez la collerette du banc dans la rainure
sous le rebord.
Positionnez le banc de façon à ce que la bride latérale soit derrière le montant de l’angle. Alignez les
trois orifices de fixation du banc avec les orifices du montant de l’angle, puis serrer partiellement les
boulons et les écrous hexagonaux.
1023717-2-B Français-4 Kohler Co.
