Kohler VINTAGE K-700 User manual

Installation Guide
Drop-in or Freestanding Cast Iron Bath
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de Mcorresponden a México
(Ej. K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-700
1023725-2-A

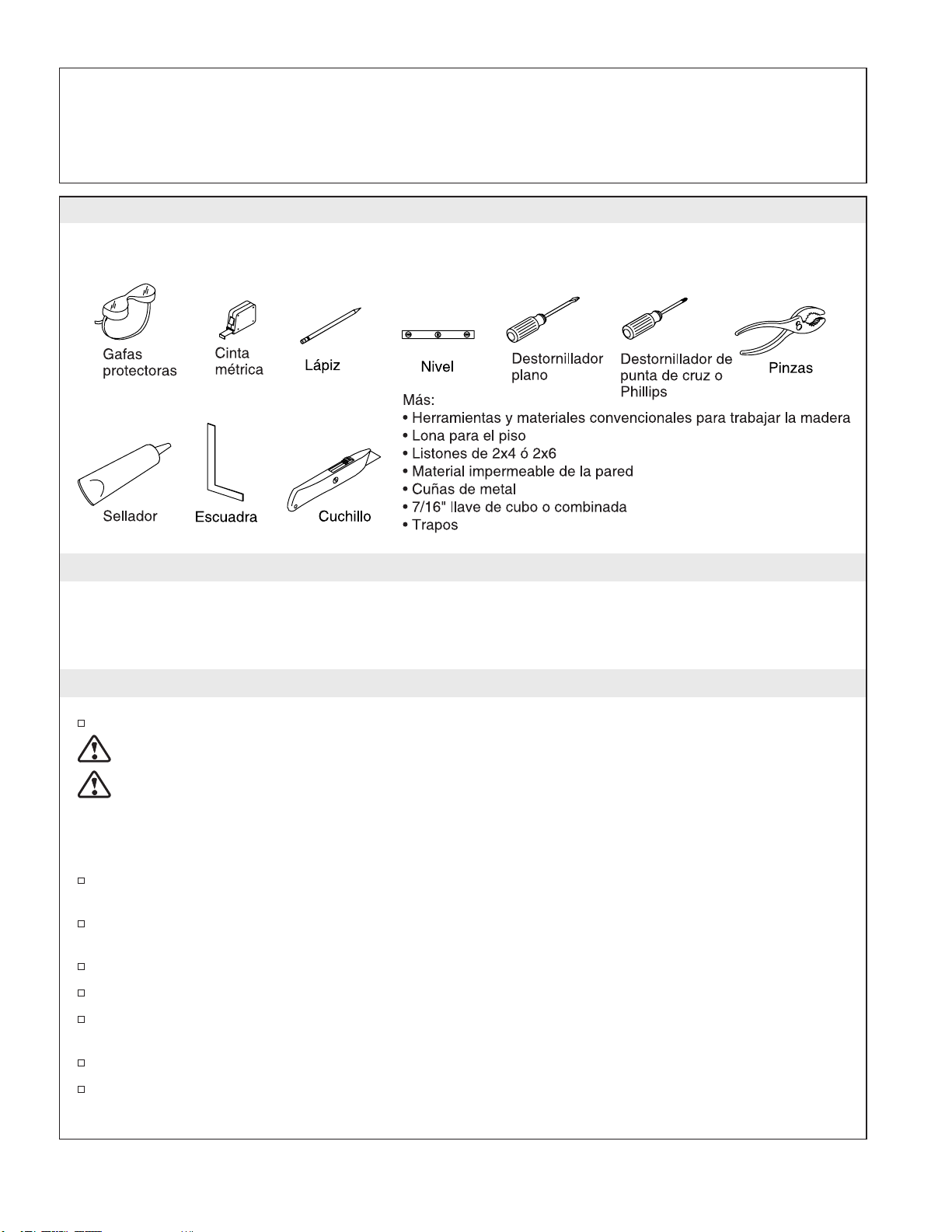

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few minutes to review this manual before
you start installation. If you encounter any installation or performance problems, please don’t hesitate to
contact us. Our phone numbers and website are listed on the back cover. Thanks again for choosing Kohler
Company.
Before You Begin
Observe all local plumbing and building codes.
CAUTION: Risk of personal injury. Cast iron baths are extremely heavy. Obtain sufficient help to
carefully lift or move the bath.
CAUTION: Risk of product or property damage. Do not support the bath by the rim. Provide
adequate support under the feet.
NOTICE: Make sure the floor will support 2000 lbs. (907kg). This is the combined weight of the bath,
water, and two bathers.
Carefully plan the moving of the bath into the installation area. This bath is heavy and will not
easily fit through doorways.
Unpack and inspect the bath for damage. Return the bath to the carton until you are ready to
install.
Provide properly dimensioned framing.
Install the bath to an adequately supported, level subfloor.
These instructions are for both freestanding and drop-in installations. Follow only the instructions
that apply to your particular installation.
Before installation, ensure proper access to the final plumbing connections.
This bath conforms to ANSI Standard A112.19.1. All dimensions are nominal.
Plus:

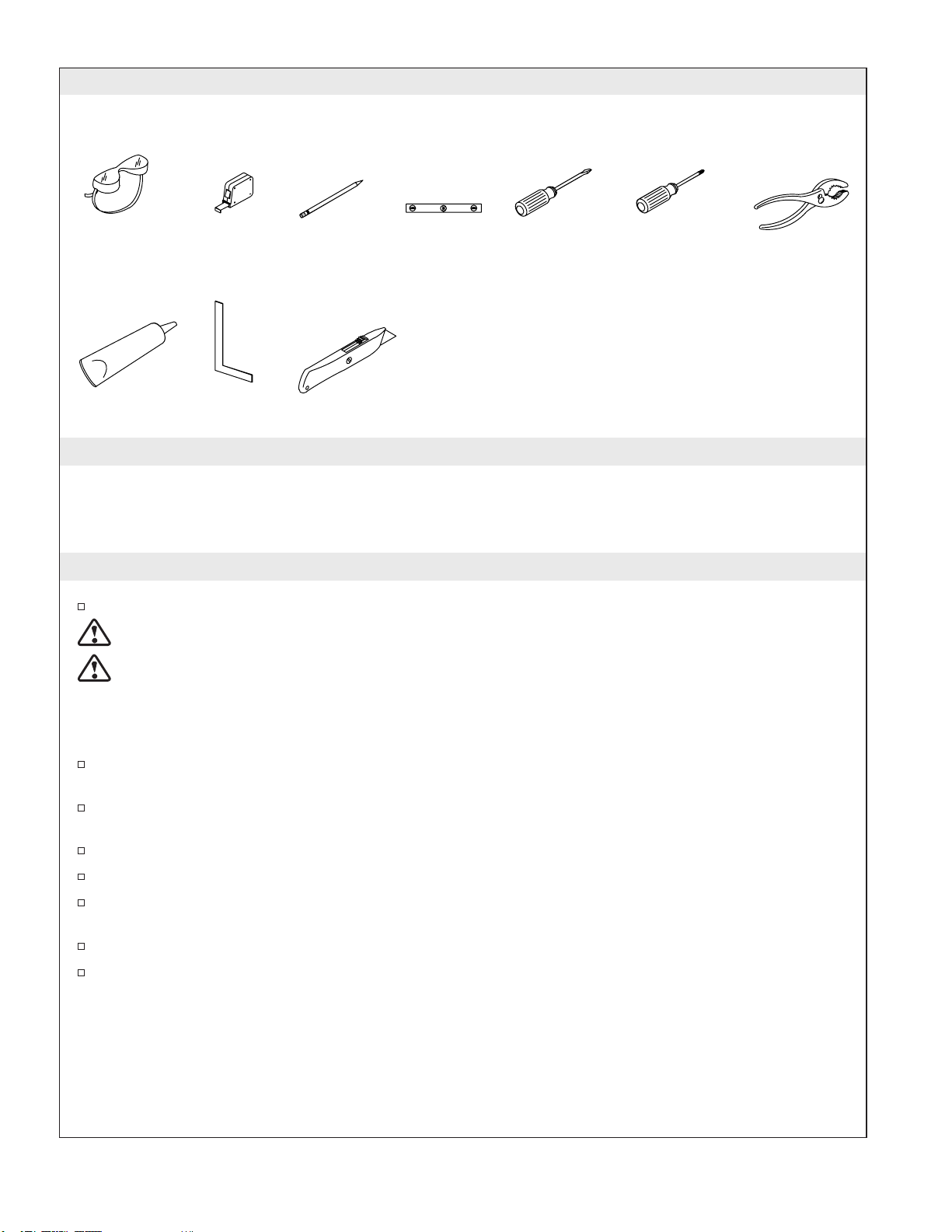

Conventional woodworking tools and materials
Drop cloth
2x4’s or 2x6’s
Water-resistant wall material
Metal shims
7/16" rachet or combination wrench
Rags
Pencil
Square Knife
Level Pliers
Safety
Glasses Tape
Measure Blade Screwdriver Phillips
Screwdriver
Sealant
1023725-2-A 2 Kohler Co.

1. Prepare the Site
NOTICE: Make sure the floor will support 2000 lbs. (907kg). This is the combined weight of the bath,
water, and two bathers.
Make sure the flooring offers adequate support for your bath, and verify that the subfloor is flat and
level.
When constructing the framing, allow for the thickness of the finished wall materials.
CAUTION: Risk of product or property damage. Do not support the bath by the rim. Provide
adequate support under the feet.
For drop-in or raised-deck installations: Frame the floor, or construct 2x4 or 2x6 stud framing
according to the roughing-in information. Ensure that there is a 1/16” (2mm) gap between the
finished deck/floor surface so the bath does not rest on the rim. Use the template packed with the
bath to carefully lay out and cut the rough deck material.
Position the plumbing according to the roughing-in information. Cap the supplies and check for
leaks.
Make sure the drain location corresponds to the bath outlet.
For all installations: Position the plumbing according to the roughing-in information. Cap the
supplies and check for leaks.
For freestanding installations: Install the finished flooring and wall materials.
2. Prepare the Bath
CAUTION: Risk of personal injury. Cast iron baths are extremely heavy. Obtain sufficient help to
carefully lift or move the bath.
CAUTION: Risk of product or property damage. Do not support the bath by the rim. Provide
adequate support under the feet.
Install the drain to the bath according to the drain manufacturer’s instructions. Do not connect the
trap at this time.
Position a clean drop cloth or similar material in the bottom of the bath. Be careful not to scratch the
surface of the bath.

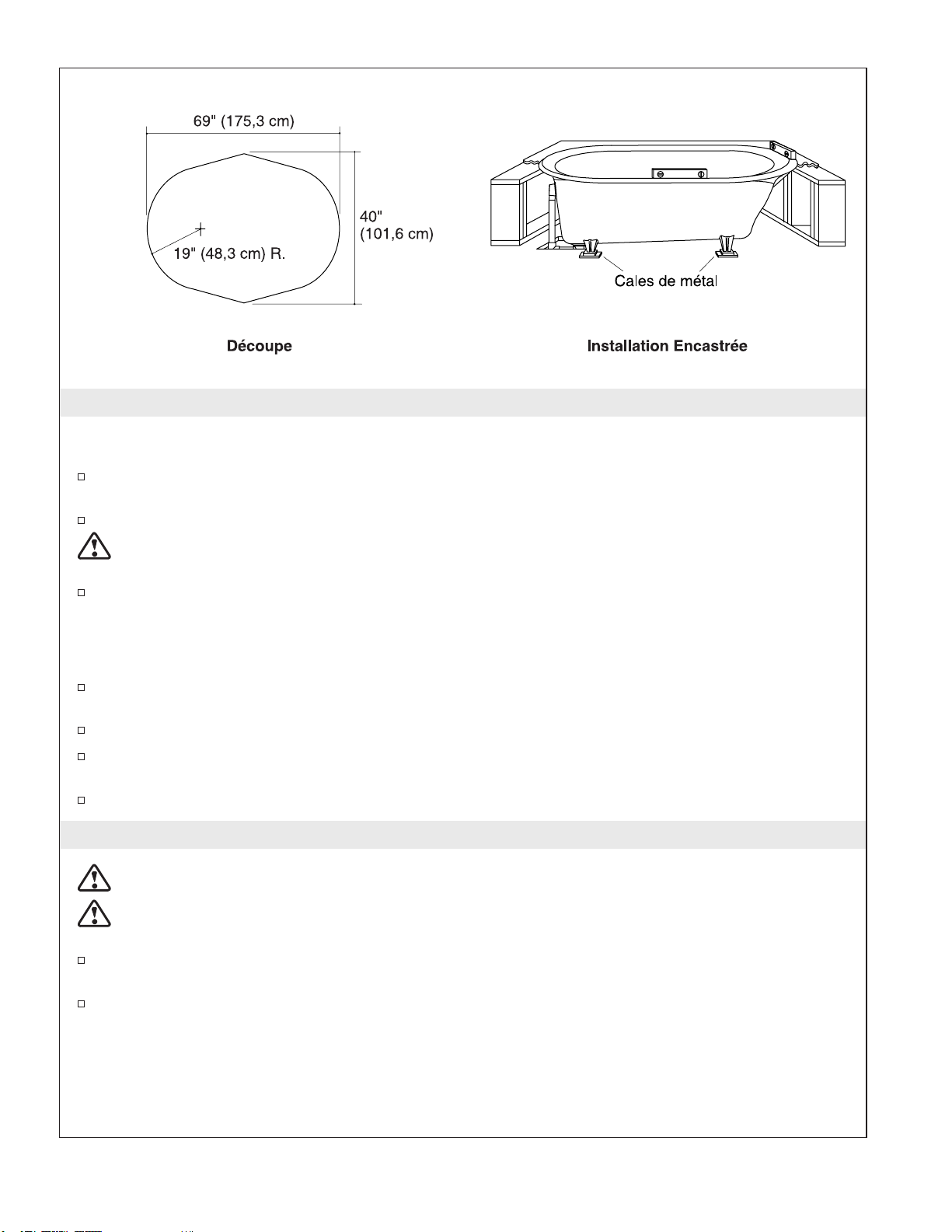

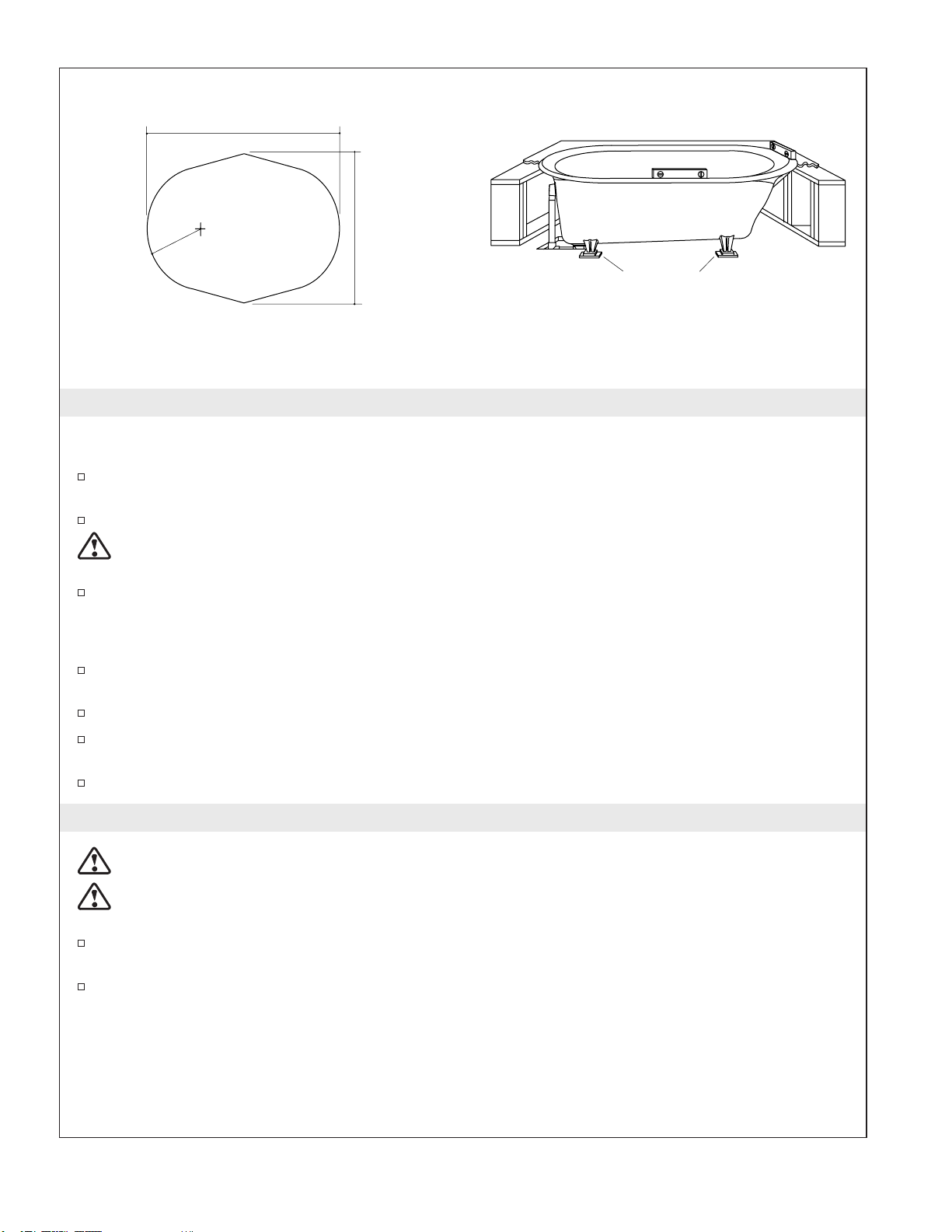

Cutout
19" (48.3cm) R.
69" (175.3cm)
40"
(101.6cm)
Drop-In Installation
Metal Shims
Kohler Co. 3 1023725-2-A

3. Install the Wood Floor Rail – Freestanding Installations Only
NOTE: A ceramic base is also available for this bath; see the instructions packed with the base for this
option.
Make sure that all the rough plumbing and finished flooring are installed.
Attach the floor brackets to the floor rail with the screws provided.
Apply two beads of silicone sealant to the bottom surface of the floor rail.
Position the floor rail in the desired location, and secure to the floor with the screws provided.
CAUTION: Risk of personal injury. Cast iron baths are extremely heavy. Obtain sufficient help to
carefully lift or move the bath.
Use at least four people to carefully lift the bath inside the floor rail.
Position the bath so there is equal space between the bath skirt and the floor rail.
Insert the dowels in the ends of the floor rail.
Apply silicone sealant to the end rails, and press them completely onto the dowels.
Immediately wipe away any excess sealant.
4. Install the Towel Bar – Freestanding Installations Only
Attach the two end brackets to the bath rim with the washers and bolts.
Carefully slide the two support brackets onto the towel bar.
Slide one end of the towel bar into an end bracket, and attach the support brackets to the bath rim
with the washers and bolts. Only hand tighten the bolts at this time.
Fit the other end of the towel bar into the remaining end bracket. Align as needed.
Tighten all the bolts. Secure the towel bar to the brackets with the setscrews.
Repeat for the other towel bar.

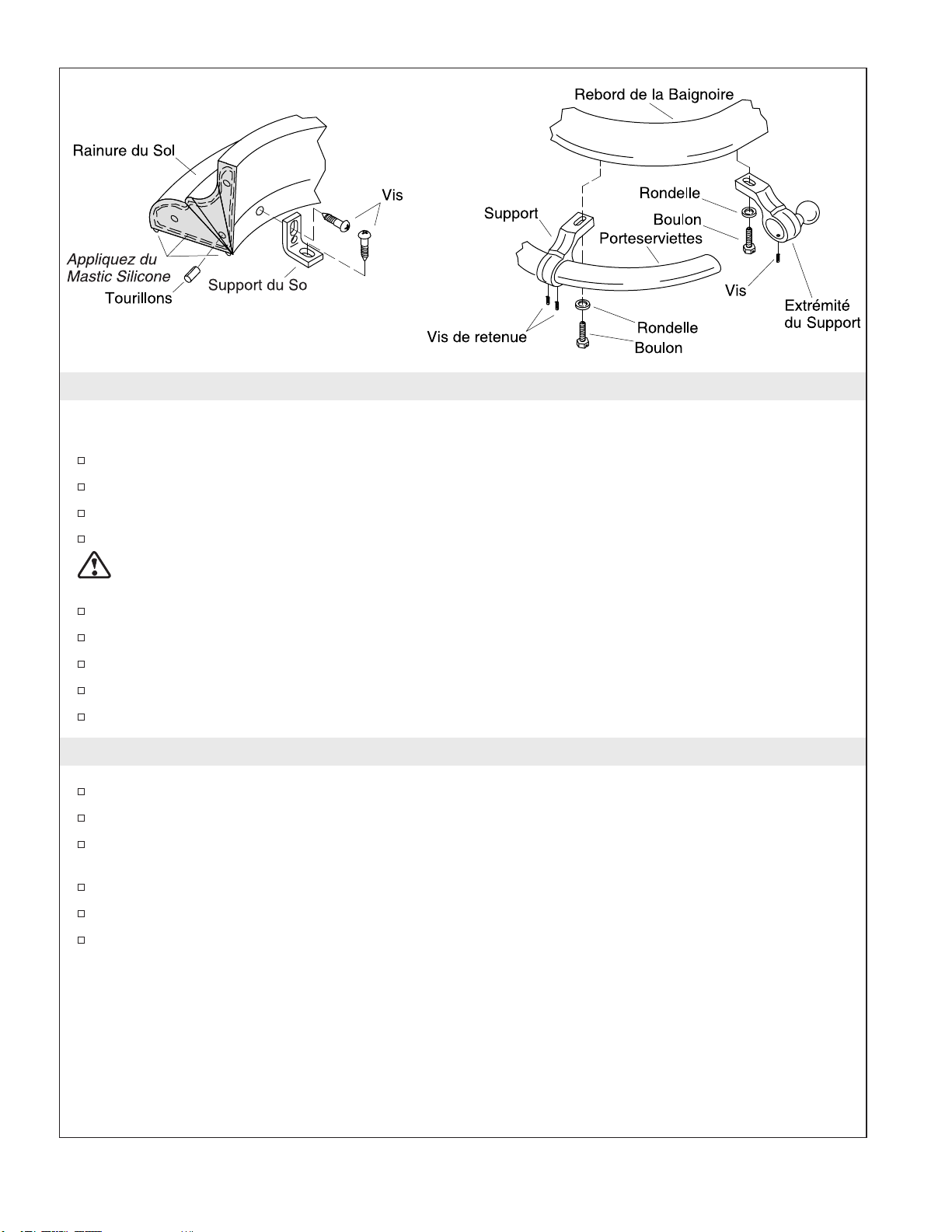

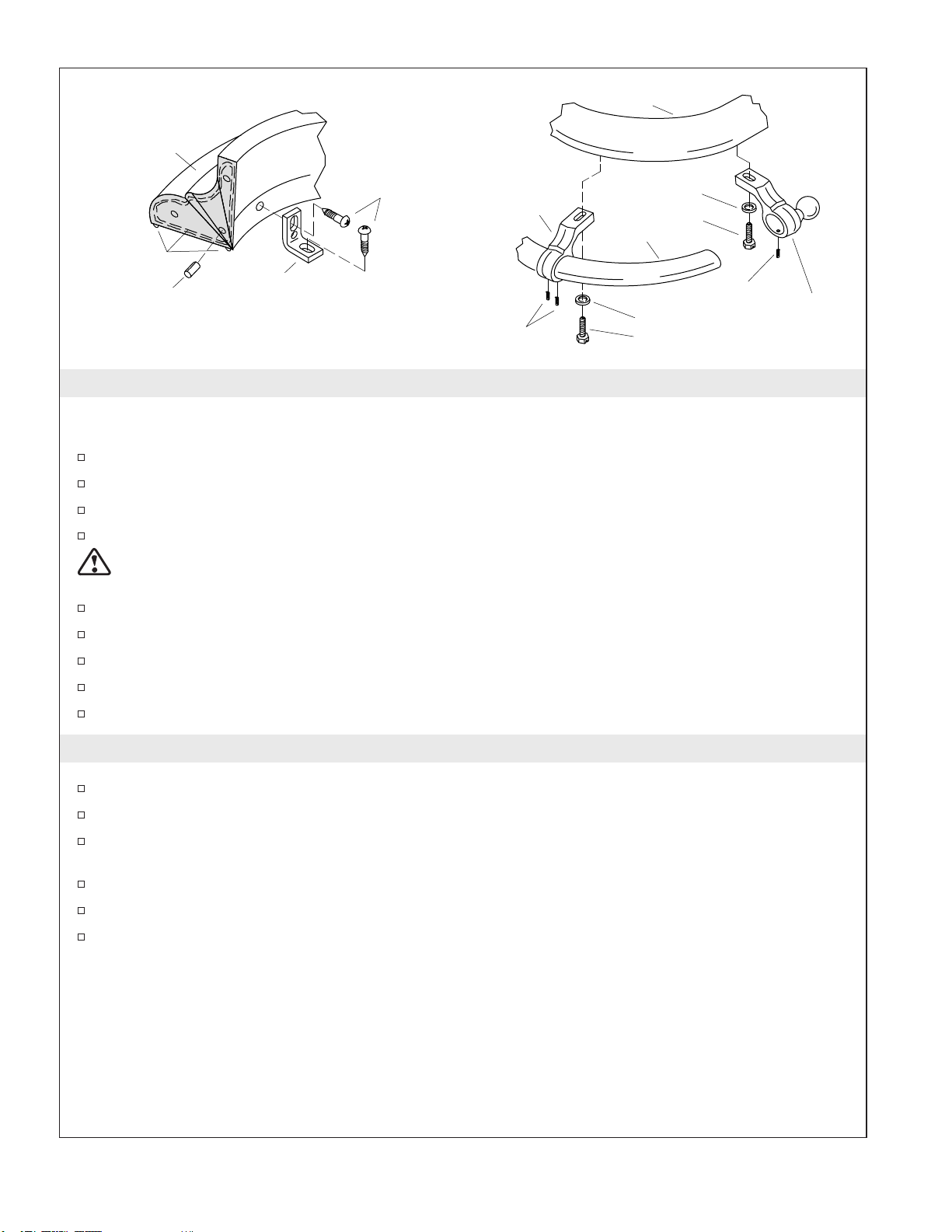

Floor Rail
Screws
Dowel Floor
Bracket
Apply Silicone
Sealant
End Bracket
Setscrew
Bath Rim
Setscrews
Towel Bar
Bolt
Washer
Bolt
Washer
Support
Bracket
1023725-2-A 4 Kohler Co.

5. Install the Bath – Drop-In Installations
CAUTION: Risk of personal injury. Cast iron baths are extremely heavy. Obtain sufficient help to
carefully lift or move the bath.
CAUTION: Risk of product or property damage. Do not support the bath by the rim. Provide
adequate support under the feet.
With help, carefully move the bath into place.
Insert the drain tailpiece to the trap.
NOTE: An access panel will simplify future maintenance.
Level the bath by fitting metal shims under the bath feet as needed.
NOTE: Do not use drywall plaster to support the bath.
The bath must be resting on all four feet.
If the feet are not accessible from the back or side, move the bath in and out to shim it properly.
Verify that the bath is level across the top and along the drain side.
6. Install the Plumbing
CAUTION: Risk of property damage. Make sure a watertight seal exists on all bath drain connections.
NOTE: Provide access to all plumbing connections to simplify future maintenance.
Connect the trap to the drain according to the drain manufacturer’s instructions.
Install the faucet valving according to the faucet manufacturer’s instructions. Do not install the
faucet trim at this time.
Open the hot and cold water supplies and check all connections for leaks.
Run water into the bath and check the drain connections for leaks.
Fill the bath to the overflow and check for leaks.

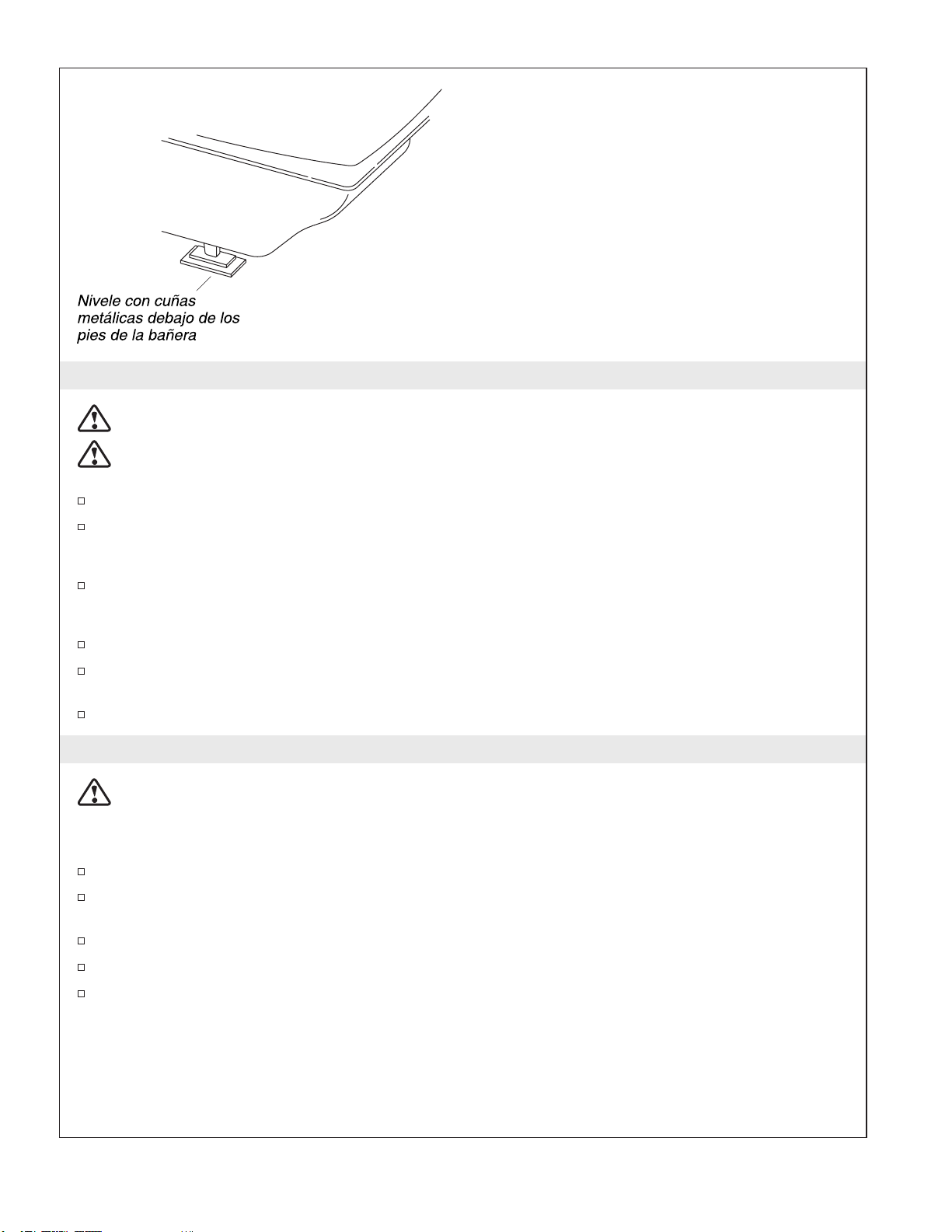

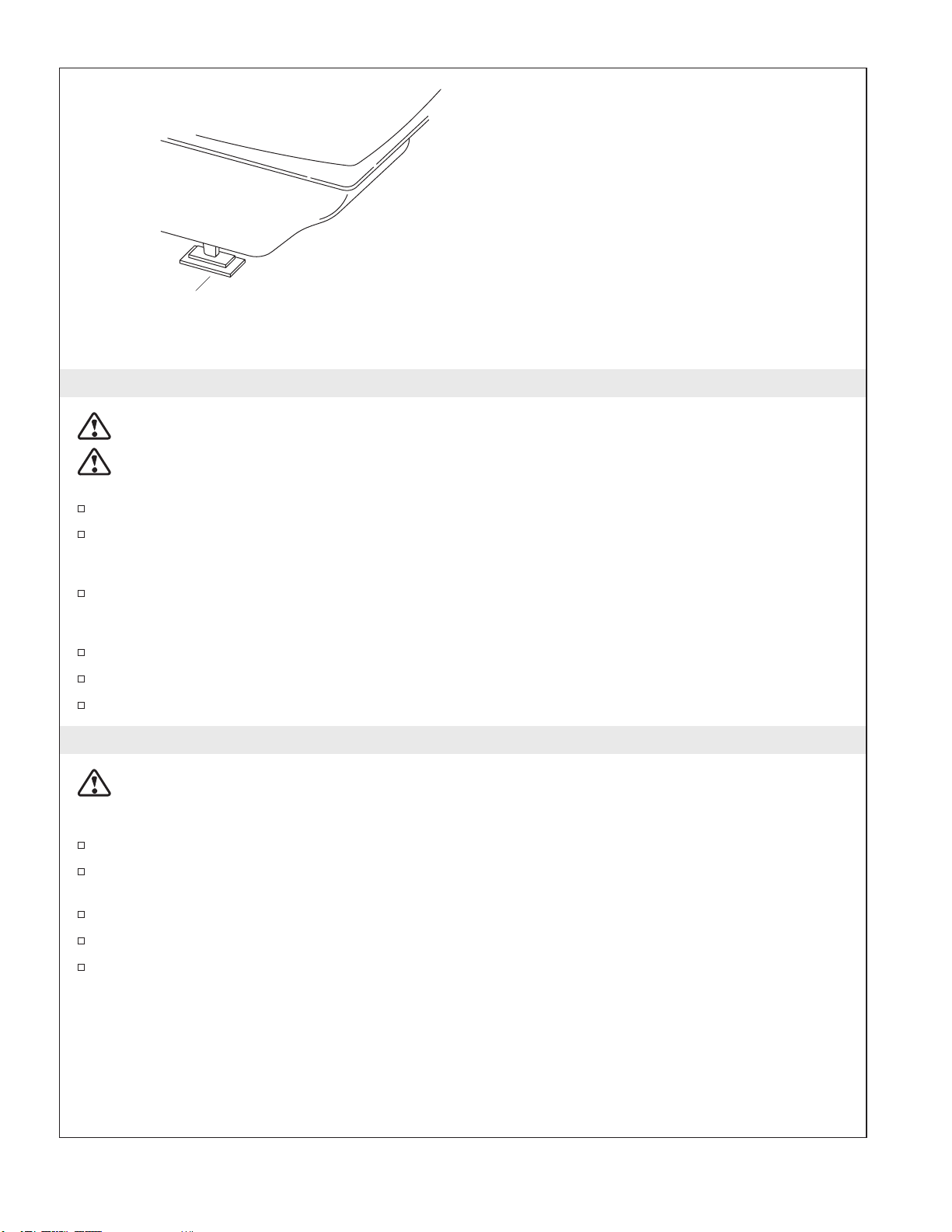

Level by fitting metal
shims under the bath
feet
Kohler Co. 5 1023725-2-A

7. Complete the Installation
For Drop-In Installations
Cover the framing with water-resistant wall material. Seal the joints between the bath rim edges and
the water-resistant wall material with silicone sealant.
Tape and mud the water-resistant wall material.
Install the finished wall. Seal the joints between the bath rim and the finished wall with silicone
sealant.
Clean-Up
When cleaning up after installation, do not use abrasive cleaners, as they may scratch and dull the bath
surface. Use warm water and a liquid, non-abrasive detergent to clean the surface.
CAUTION: Do not allow cleaners containing petroleum distillates to remain in contact with the surface
for long periods of time.
Remove stubborn stains, paint, or tar with turpentine or paint thinner.
Remove plaster by scraping with a wood edge. Do not use metal scrapers, wire brushes, or other metal tools.
You can use a powder-type detergent on a damp cloth to provide mild abrasive action to any residual
plaster.

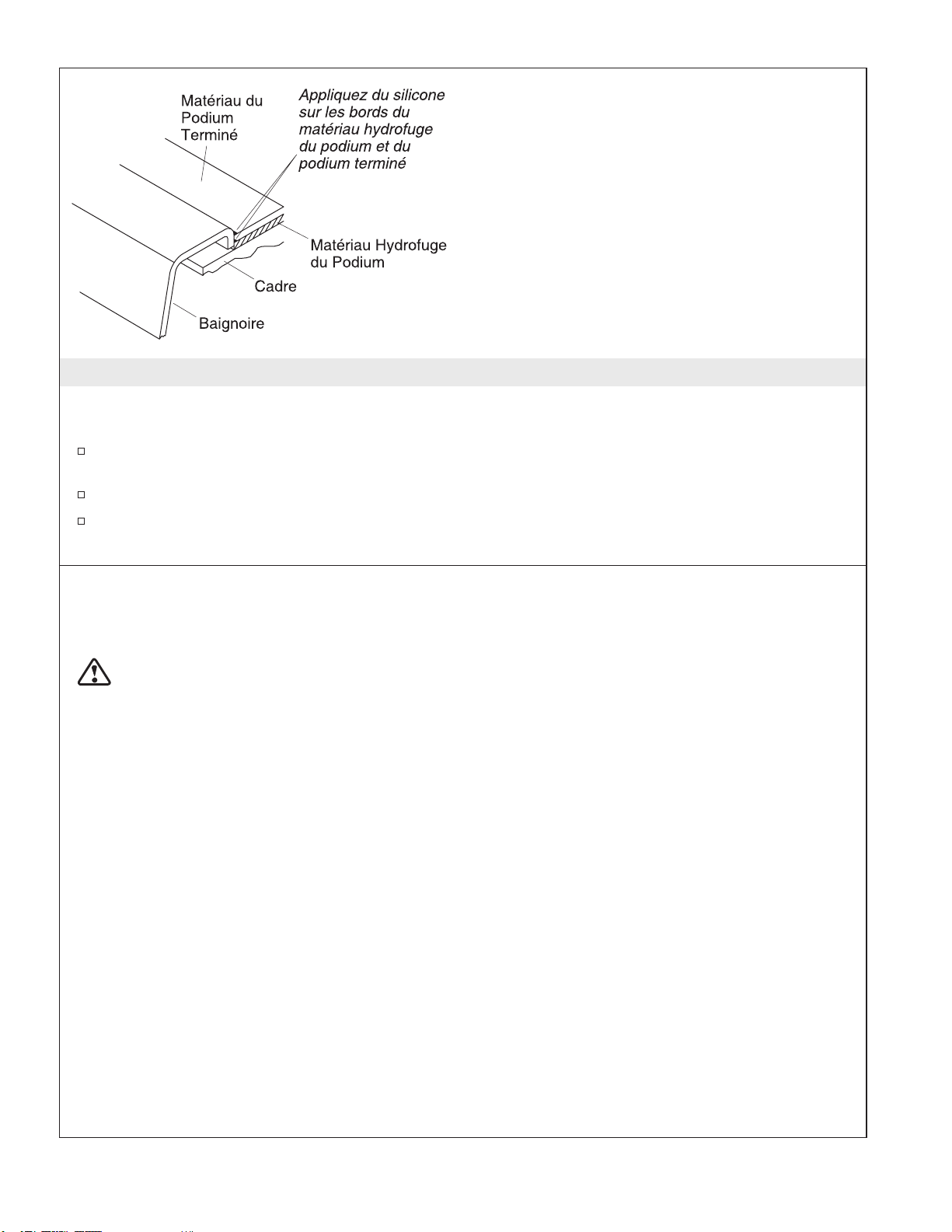

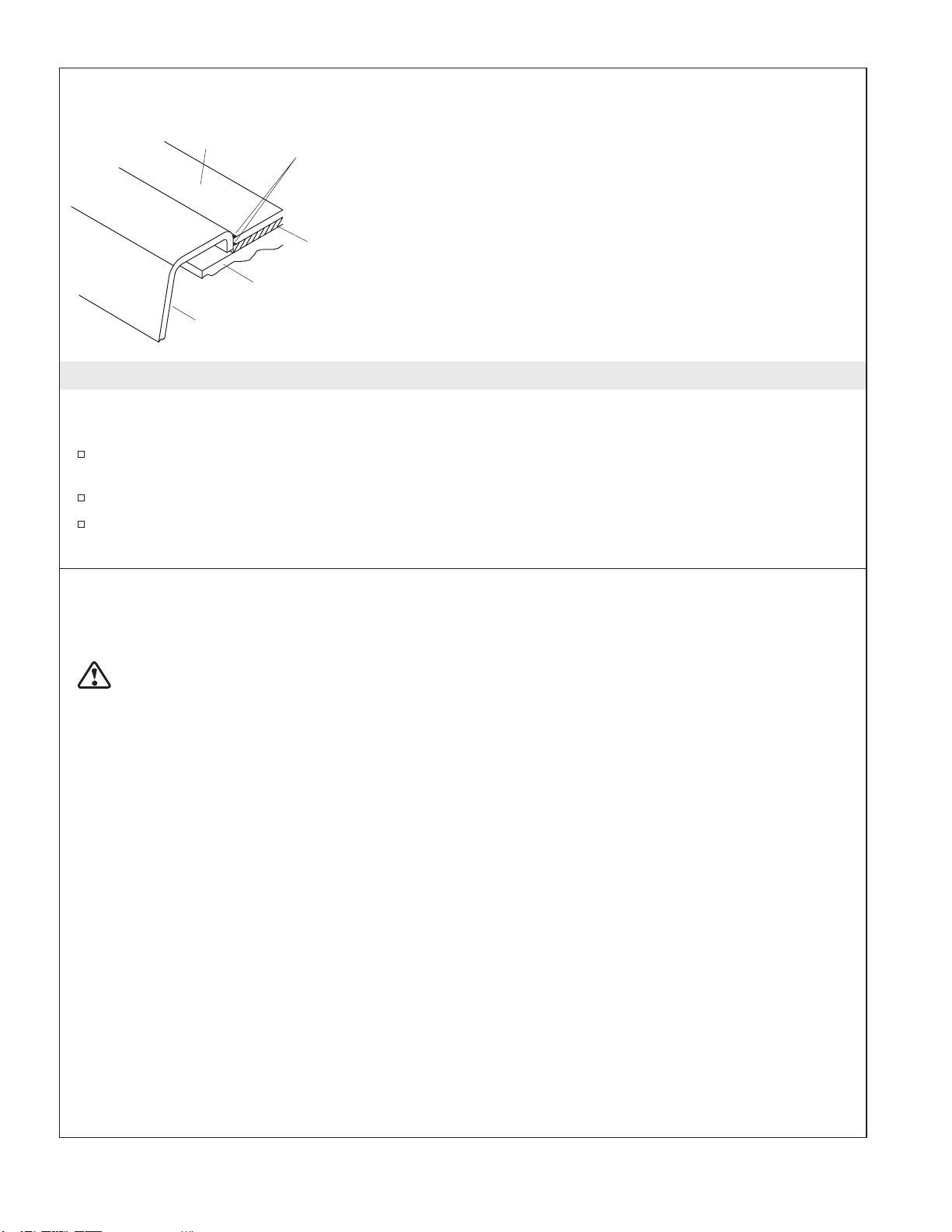

Bath
Framing

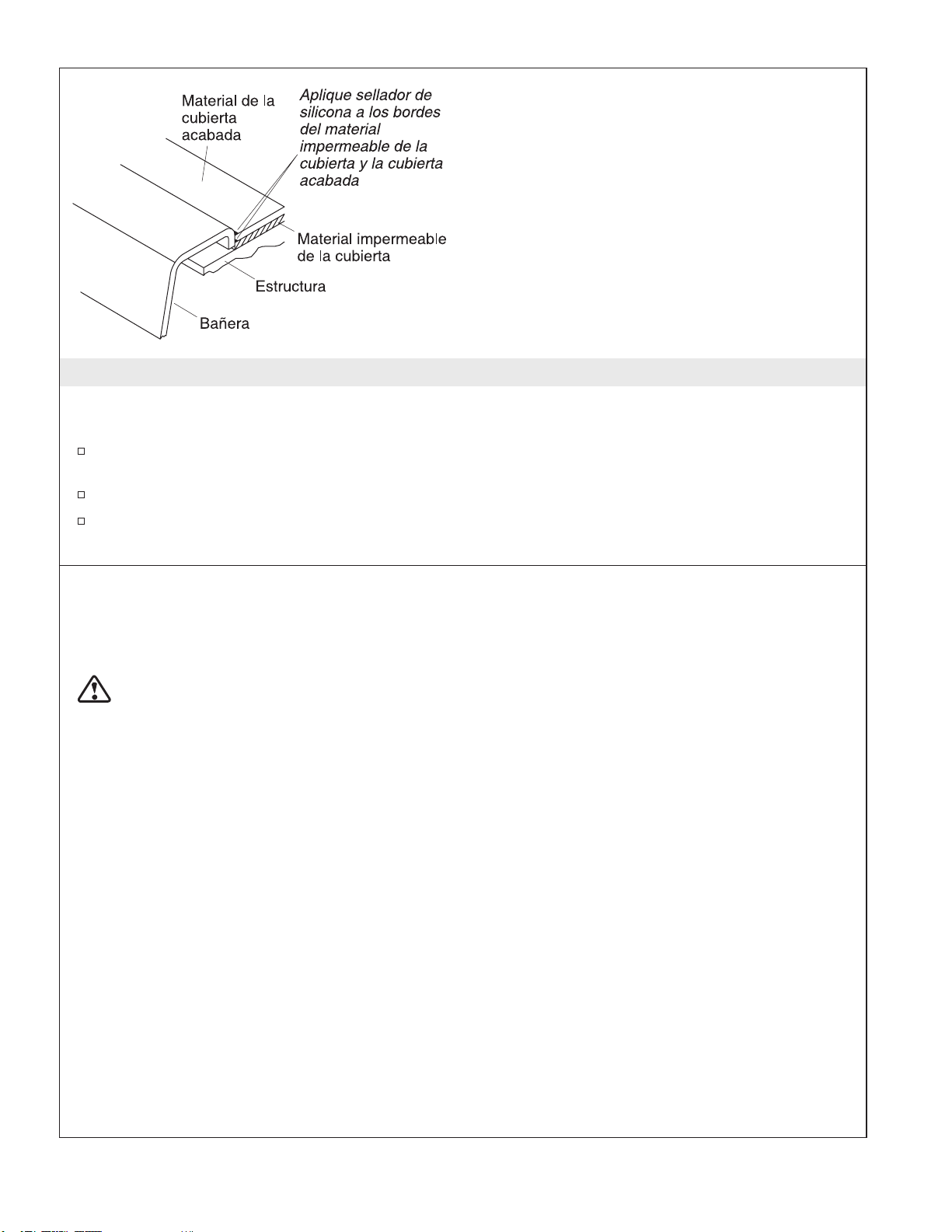

Apply silicone
sealant to the edges
of the water-resistant
deck material and
the finished deck
Finished
Deck
Material
Water-Resistant
Deck Material
1023725-2-A 6 Kohler Co.

Guide d’Installation
Baignoire en Fonte, Encastrée ou Autoportante

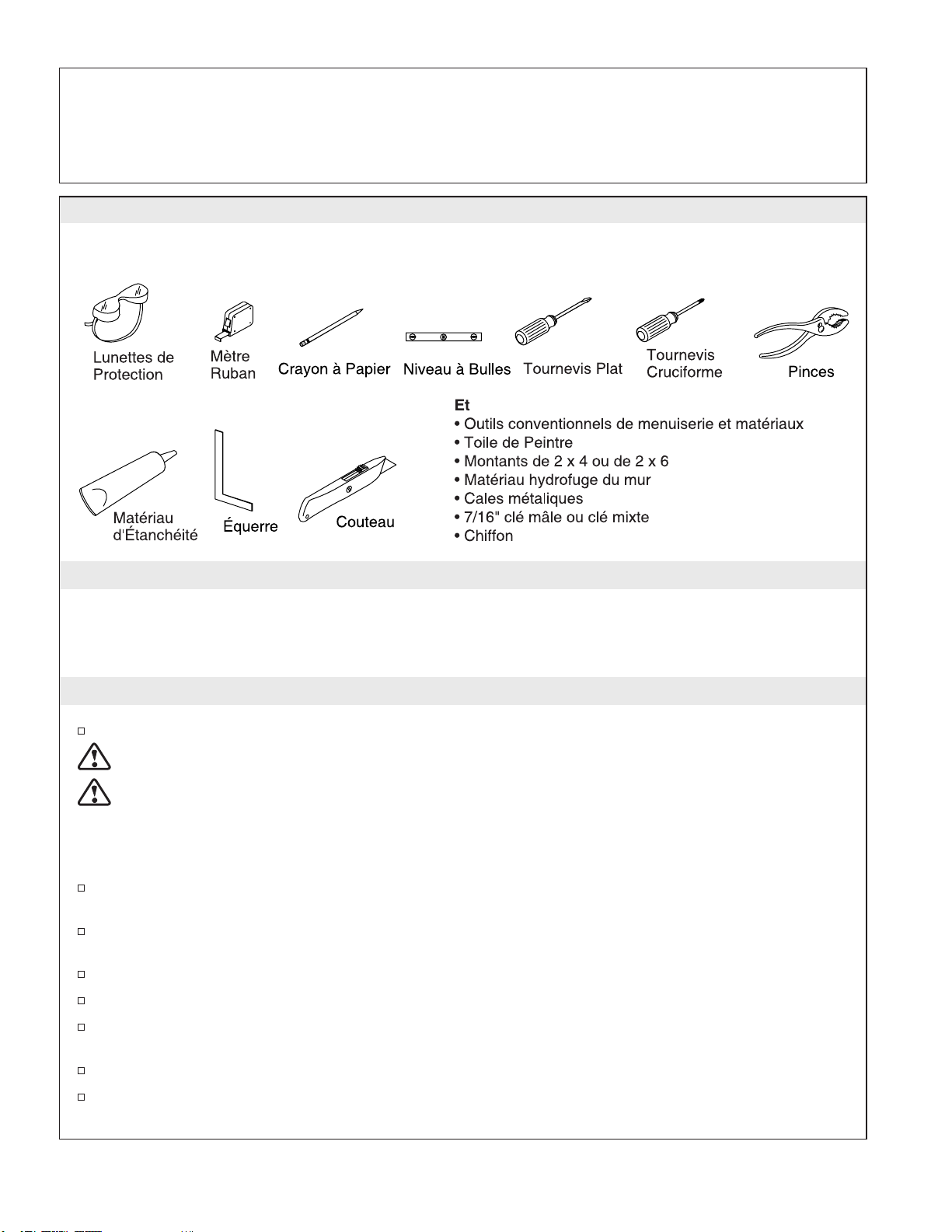

Outils et Matériaux
Merci d’avoir choisi un produit KOHLER
Nous apprécions votre engagement envers la qualité KOHLER. S’il vous plait, prenez quelques minutes et
lisez attentivement ce guide avant de commencer votre installation. N’hésitez pas à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de téléphones et notre adresse du site Internet
sont au verso. Merci encore d’avoir choisi un produit KOHLER.
Avant De Commencer
Respectez tous les codes locaux de plomberie et de bâtiment.
ATTENTION : Risques de blessures corporelles. Les baignoires en fonte sont très lourdes. Demandez
de l’aide pour soulever ou mettre en place le produit.
ATTENTION : Risque de dommages matériels ou du produit. Ne pas reposer la baignoire sur ses
rebords. Fournissez un support adéquat sous les pieds.
AVIS : Assurez-vous que le sol puisse supporter 908 Kg. Ceci est le poids combiné de deux baigneurs,
l’eau et la Baignoire.
Positionnez la baignoire en place soigneusement. Cette baignoire est lourde et ne passe pas
facilement entre les montants des portes.
Déballez la baignoire et examinez la soigneusement pour en déceler tout dommage. Remettre la
baignoire dans son emballage de protection en attendant de commencer l’installation.
Prévoyez un cadre aux dimensions appropriées.
Cette baignoire doit avoir le support nécessaire sur un sol de niveau.
Ces instructions sont pour une installation autoportante et encastrée. Suivez uniquement les
instructions qui s’appliquent à votre installation.
Avant l’installation, assurez-vous d’avoir suffisamment d’accès pour les raccords finaux.
La Baignoire est conforme à la norme ANSI Standrad A112.19.1. Toutes les dimensions sont
nominales.
Kohler Co. Français-1 1023725-2- A

1. Préparez le Site
AVIS : Assurez-vous que le sol puisse supporter 908 Kg. Ceci est le poids combiné de deux baigneurs,
l’eau et la Baignoire.
Assurez-vous que le podium constitue un support adéquat pour votre baignoire et que le fond soit
plat et de niveau.
Pendant la construction du cadre, tenez compte de l’épaisseur des matériaux du mur.
ATTENTION : Risque de dommages matériels ou du produit. Ne pas reposer la baignoire sur ses
rebords. Fournissez un support adéquat sous les pieds.
Pour encastrement ou installation sur podium. Encadre le sol, ou construisez un cadre avec des
montants de2x4oude2x6suivant l’information du diagramme de raccordement. Assurez-vous
qu’ilyaunespace de 1/16″(2 mm) entre le sol ou la surface du podium, pour que la Baignoire ne
repose pas sur ses rebords. A l’aide du plan emballez avec la baignoire, tracez et découpez les
matériaux du podium.
Positionnez la plomberie, selon le plan du raccordement. Bouchez les robinets des arrivées et
vérifiez s’il y a des fuites.
Vérifiez que l’emplacement du drain correspond à la sortie de la baignoire.
Pour toutes les installations : Positionnez la plomberie, selon le diagramme du raccordement.
Bouchez les robinets d’arrivées et vérifiez s’il y a des fuites.
Pour des baignoires sans support : Installez le sol terminé ainsi que les matériaux du mur.
2. Préparez la Baignoire
ATTENTION : Risques de blessures corporelles. Les baignoires en fonte sont très lourdes. Demandez
de l’aide pour soulever ou mettre en place le produit.
ATTENTION : Risque de dommages matériels ou du produit. Ne pas reposer la baignoire sur ses
rebords. Fournissez un support adéquat sous les pieds.
Installez le drain à la Baignoire selon la notice du fabricant qui accompagne le produit. Ne pas
brancher le siphon à ce moment.
Placez un linge ou une matière similaire à la base de la Baignoire. Travaillez soigneusement pour ne
pas égratigner la surface du produit.
1023725-2- A Français-2 Kohler Co.

3. Installation du Rail du Parquet - Installation Autoportante Seulement
REMARQUE : Une base en céramique est aussi disponible pour cette Baignoire; reportez-vous aux
instructions.
Assurez-vous que toute la plomberie et que le sol soient installés.
Attachez la patte de fixation au sol avec les vis fournies.
Posez deux couches de silicones sur la surface inférieur du rail.
Positionnez le rail sur sa position désirée, et fixez le au sol avec les vis fournies.
ATTENTION : Risques de blessures corporelles. Les baignoires en fonte sont très lourdes. Demandez
de l’aide pour soulever ou mettre en place le produit.
Un minimum de quatre personnes doit soigneusement déplacer cette Baignoire.
Positionnez la Baignoire de façons à ce qu’ilyalemême espace entre le bandeau et le rail au sol.
Insérez les chevilles aux extrémités du rail.
Posez du silicone aux extrémités du rail, et pressez le sur les goujons.
Essuyez immédiatement tout excédent de matériau d’étanchéité.
4. Installation du Porte Serviette - Installation Autoportante Seulement
Attachez les deux supports au rebord de la Baignoire avec les rondelles et écrous.
Glissez soigneusement les deux supports sur le Porte Serviette.
Glissez une extrémité du Porte Serviette sur l’extrémité du support, et attachez le tout au rebord de
la Baignoire avec les vis et écrous. Serrez les vis seulement à la main à ce moment.
Glissez l’autre extrémité du porte-serviette dans l’autre orifice du support. Alignez au besoin.
Serrez tous les boulons. Fixez le porte-serviettes avec le jeu de vis.
Renouvelez cette procédure avec l’autre porte-serviettes.
Kohler Co. Français-3 1023725-2- A

5. Iantallation de la Baignoire - Installations Encastrées
ATTENTION : Risques de blessures corporelles. Les baignoires en fonte sont très lourdes. Demandez
de l’aide pour soulever ou mettre en place le produit.
ATTENTION : Risque de dommages matériels ou du produit. Ne pas reposer la baignoire sur ses
rebords. Fournissez un support adéquat sous les pieds.
Avec de l’aide, positionnez soigneusement la baignoire à sa place.
Introduisez l’about du drain dans la trappe.
REMARQUE : Une ouverture d’accès facilitera un entretien futur.
Mettez la baignoire de niveau à l’aide de cales métalliques sous les pieds au besoin.
REMARQUE : N’utilisez pas de plaque en plâtre pour supporter la Baignoire.
La baignoire doit s’appuyer sur ses quatre pieds.
Il sera nécessaire de déplacer la baignoire pour placer les cales, au cas où les pieds ne sont pas
accessibles par le côté ou par l’arrière de la baignoire.
Assurez-vous que la baignoire soit de niveau, à travers le haut et avec le drain.
6. Installez la Plomberie
ATTENTION : Risque de dommages matériels. Préparez un joint étanche sur les raccords du drain.
REMARQUE : Prévoir l’accès de chaque connection de la tuyauterie pour l’entretien future.
Connectez la trappe au drain selon la notice du fabricant.
Assemblez le robinet conformément à la notice du fabricant. Ne pas installer le robinet à ce stade.
Ouvrez les robinets d’arrêt et vérifiez s’il y a des fuites.
Laissez couler l’eau dans la baignoire et vérifiez s’il y a des fuites dans les raccords du drain.
Remplissez la baignoire et vérifiez s’il y a des fuites.
1023725-2- A Français-4 Kohler Co.

7. Complétez l’Installation
Installations encastrées :
Recouvrez le cadre avec du matériau résistant à l’eau. Fixez les joints entre le rebord de la baignoire
et le mur hydrofuge à l’aide d’un silicone.
Posez et collez le mur hydrofuge.
Installez le mur terminé. Fixez les joints entre le rebord de la baignoire et le mur terminé à l’aide du
silicone.
Pour Toutes Installations
Quand nettoyant après l’installation,n’utilisez pas de produits abrasifs. Les nettoyants abrasifs égratignent et
abîment la surface. Nettoyez la surface avec un savon doux et de l’eau tiède.
ATTENTION : Ne pas laisser longtemps des produits à base de pétrole sur la surface de la baignoire.
Les taches difficiles, la peinture ou le goudron peuvent être nettoyés en utilisant de la térébenthine ou du
solvant à peinture.
Les résidus de plâtre peuvent être nettoyés au moyen d’un bord en bois. Ne pas utiliser un grattoir en métal,
une brosse en fer ou d’autres outils en métal. Il est possible d’utiliser des nettoyants en poudre sur un linge
mouillé pour une action abrasive douce.
Kohler Co. Français-5 1023725-2- A

Guía de Instalación
Bañera empotrada o autoportante de hierro fundido
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Por favor, tome unos minutos para leer este manual antes
de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se encuentran en la solapa posterior.
Gracias nuevamente por escoger a Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y de construcción.
PRECAUCIÓN: Riesgo de lesiones personales. Las bañeras de hierro fundido son sumamente
pesadas. Obtenga suficiente ayuda para levantar o desplazar la bañera con cuidado.
PRECAUCIÓN: Riesgo de daños al productoyalapropiedad. No apoye la bañera por los bordes.
Proporcione el soporte adecuado debajo de los pies.
AVISO: Asegúrese que el piso pueda soportar 2.000 libras (907 Kg.). Esta medida representa el peso
conjunto de la bañera, el agua y dos personas.
Planifique detenidamente el desplazamiento de la bañera al área de instalación. Considere que la
bañera es muy pesada y no pasa fácilmente por las puertas.
Desembale la bañera y revise que no tenga daños. Coloque la bañera en la caja hasta el momento de
la instalación.
Escoja una estructura que tenga las medidas correctas.
Es necesario instalar la bañera en un piso nivelado y con suficiente soporte.
Estas instrucciones son tanto para las instalaciones empotradas como para las autoportantes. Siga las
instrucciones correspondientes a su instalación en particular.
Antes de instalar, asegúrese de tener acceso adecuado a las conexiones finales.
La bañera cumple con lo establecido por el estándar A112.19.1. de ANSI. Todas las dimensiones son
nominales.
Kohler Co. Español-1 1023725-2-A

1. Preparación del sitio
AVISO: Asegúrese que el piso pueda soportar 2.000 libras (907 Kg.). Esta medida representa el peso
conjunto de la bañera, el agua y dos personas.
Verifique que el piso proporcione el soporte adecuado para su bañera y que el subpiso esté plano y
nivelado.
Cuando se construya la estructura, deje espacio para los materiales de la pared acabada.
PRECAUCIÓN: Riesgo de daños al productoyalapropiedad. No apoye la bañera por los bordes.
Proporcione el soporte adecuado debajo de los pies.
Para las instalaciones empotradas o sobre cubierta elevada: Encuadre el piso o construya una
estructura de travesaños de 2x3 ó 2x6 según el diagrama de instalación. Asegúrese que haya un
espacio de 1/16” (2 mm) entre la superficie de la cubierta/piso acabados de manera que la bañera
no se apoye por el borde. Utilice la plantilla incluida con la bañera para disponer y cortar con
cuidado el material de la cubierta no acabada.
Trace la plomería según las dimensiones del diagrama de instalación. Cierre la alimentación y
verifique que no haya fugas.
Verifique que la ubicación del drenaje corresponda con la del desagüe de la bañera.
Para todas las instalaciones: Trace la plomería según las dimensiones del diagrama de instalación.
Cierre la alimentación y verifique que no haya fugas.
Para las instalaciones autoportantes: Instale el revestimiento de la pared y el piso.
2. Prepare la bañera
PRECAUCIÓN: Riesgo de lesiones personales. Las bañeras de hierro fundido son sumamente
pesadas. Obtenga suficiente ayuda para levantar o desplazar la bañera con cuidado.
PRECAUCIÓN: Riesgo de daños al productoyalapropiedad. No apoye la bañera por los bordes.
Proporcione el soporte adecuado debajo de los pies.
Instale el drenaje en la bañera según las instrucciones del fabricante. No instale el sifón en este
momento.
Coloque una lona limpia o un material similar en el fondo de la bañera. Tenga cuidado de no dañar
la superficie de la bañera.
Kohler Co. Español-2 1023725-2-A

3. Instale la moldura de madera en el piso – instalaciones autoportantes
NOTA: También está disponible una base de cerámica para esta bañera; consulte las instrucciones incluidas
con la base para esta opción.
Asegúrese que todo el trazado de plomería y el revestimiento del piso estén instalados.
Monte los soportes para el piso en la moldura de éste con los tornillos incluidos.
Aplique dos tiras de sellador de silicona en la superficie inferior de la moldura del piso.
Coloque la moldura en el lugar deseado y fíjela en el piso con los tornillos incluidos.
PRECAUCIÓN: Riesgo de lesiones personales. Las bañeras de hierro fundido son sumamente
pesadas. Obtenga suficiente ayuda para levantar o desplazar la bañera con cuidado.
Serán necesarias cuatro personas como mínimo para colocar la bañera con cuidado dentro de la
moldura del piso.
Coloque la bañera de manera que haya el mismo espacio entre la parte inferior de la bañera y la
moldura del piso.
Inserte las espigas en los extremos de la moldura del piso.
Aplique sellador de silicona en los extremos de las molduras y presione los extremos
completamente sobre las espigas.
Limpie de inmediato el exceso de sellador.
4. Instale el toallero – instalaciones autoportantes solamente
Monte las dos abrazaderas de los extremos en el borde de la bañera con la ayuda de arandelas y
pernos.
Deslice con cuidado las dos abrazaderas por el toallero.
Coloque un extremo del toallero en una de las abrazaderas de los extremos y monte las abrazaderas
de soporte en el borde de la bañera con la ayuda de arandelas y pernos. Sólo apriete los pernos con
la mano en este momento.
Deslice el otro extremo del toallero por la otra abrazadera. Alinee de ser necesario.
Apriete todas los pernos. Fije el toallero a todas las abrazaderas con los tornillos de fijación.
Repita esta operación con el otro toallero.
1023725-2-A Español-3 Kohler Co.

5. Instale la bañera – instalaciones empotradas
PRECAUCIÓN: Riesgo de lesiones personales. Las bañeras de hierro fundido son sumamente
pesadas. Obtenga suficiente ayuda para levantar o desplazar la bañera con cuidado.
PRECAUCIÓN: Riesgo de daños al productoyalapropiedad. No apoye la bañera por los bordes.
Proporcione el soporte adecuado debajo de los pies.
Obtenga ayuda para colocar con cuidado la bañera en su lugar.
Inserte la pestaña del drenaje en el sifón.
NOTA: Construya un panel de acceso para facilitar el mantenimiento futuro.
De ser necesario, nivele la bañera colocando cuñas metálicas debajo de los pies.
NOTA: No utilice yeso para sostener la bañera.
Verifique que la bañera de hidromasaje esté apoyada sobre los cuatro pies.
Si no se puede acceder a los pies desde la parte de atrás o lateral, mueva la bañera hacia adentro y
hacia afuera hasta que esté acuñada apropiadamente.
Verifique que la bañera esté nivelada por la parte superior y por el lado del drenaje.
6. Instale la plomería
PRECAUCIÓN: Riesgo de daños a la propiedad. Asegúrese que no haya ninguna fuga en las
conexiones del drenaje.
NOTA: Proporcione acceso a todas las conexiones de la plomería para facilitar el mantenimiento futuro.
Conecte el sifón al drenaje según las instrucciones del fabricante del drenaje.
Instale la válvula de la grifería según las instrucciones del fabricante de la grifería. No instale la
guarnición de la grifería en este momento.
Abra los suministros de agua caliente y fría y compruebe que no haya fugas en las conexiones.
Deje que el agua fluya en la bañera, y compruebe que no haya fugas en las conexiones del drenaje.
Llene la bañera hasta el rebosadero y compruebe que no haya fugas.
Kohler Co. Español-4 1023725-2-A

7. Termine la instalación
Para las instalaciones empotradas
Cubra la estructura con el material impermeable de pared. Selle las uniones entre el borde de la
bañera y el material impermeable de la pared con sellador de silicona.
Adhiera el material impermeable a la pared con cinta y yeso.
Instale el revestimiento de la pared acabada. Selle las uniones entre el borde de la bañera y la pared
acabada con sellador de silicona.
Todo las instalaciones
Al limpiar después de la instalación, no utilice productos de limpieza abrasivos, pues pueden rayar y
opacar la superficie de la bañera. Utilice agua tibia y un detergente líquido no abrasivo para limpiar la
superficie.
PRECAUCIÓN: No permita que los productos de limpieza que contienen destilados de petróleo
permanezcan en contacto con la superficie por largos períodos de tiempo.
Las manchas difíciles de quitar, la pintura y el alquitrán se pueden limpiar con aguarrás y diluyente de
pintura.
El yeso se puede remover raspando con un canto de madera. No utilice raspadores de metal, cepillos de
alambre ni otras herramientas metálicas. Se puede utilizar un detergente en polvo con un trapo húmedo para
proporcionar una acción abrasiva suave para residuos de yeso.
1023725-2-A Español-5 Kohler Co.

1023725-2-A

1023725-2-A

1023725-2-A

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2003 Kohler Co.
1023725-2-A
