Kohler Cabriole K-T14641 Assembly instructions

Installation and Care Guide
Guide d’installation et d’entretien
Guía de instalación y cuidado
Single-Control Bath and Shower Trim
Garniture mono-contrôle de baignoire et de douche
Guarnición de grifería monomando de bañera y ducha
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de M
corresponden a México (Ej. K-12345M)USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2008 Kohler Co.
K-T14640 K-T14641
K-T14642
1088003-2-A

IMPORTANT INSTRUCTIONS
WARNING: Risk of scalding or other severe injury.
•Before completing installation, the installer must set the maximum water
temperature setting of this valve to minimize the risks associated with scalding
hazards according to ASTM F 444.
•Do not install a shut-off device on either outlet of this valve. The installation of
any such device may create a cross-flow condition at the valve and affect the
water temperature.
•Factors that change the temperature of the water supplied to the valve, such as
seasonal water temperature changes, and water heater replacement or servicing,
will change the maximum water temperature supplied by the valve and may
create a scalding hazard. The pressure-balanced valve will not compensate for
changes in the water supply temperature; adjust the maximum water temperature
setting of this pressure-balanced valve when such changes occur.
•Pressure-balanced valves may not provide protection against scalding if there is a
failure of other temperature-limiting devices elsewhere in the plumbing system.
NOTICE: Only apply silicone based lubricants to these valves. Do not use petroleum
based lubricants. Petroleum based lubricants will harm the O-rings, seals, and plastic
components.
The installer is responsible for installing the valve and adjusting the maximum water
temperature of this pressure-balanced valve according to instructions.
This valve meets or exceeds ANSI A112.18.1 and ASSE 1016.
If you do not understand any of the installation or temperature adjustment instructions
in this document, in the United States please contact our Customer Service Department
at 1-800-4-KOHLER. Outside the U.S., please contact your distributor.
IMPORTANT NOTICE TO INSTALLERS! Please fill in the blanks in the adjacent box
and on the valve label. Then insert these instructions into the plastic bag included with
the valve package, and attach the plastic bag to the valve handle for the homeowner’s
reference.
NOTICE TO HOMEOWNERS! This device has been preset by _______________________
of _______________________________ to ensure a safe maximum temperature. Any
change in the setting may raise the discharge temperature above the limit considered
safe, and lead to scalds.
Date: ______________
INSTRUCTIONS IMPORTANTES
AVERTISSEMENT: Risque de brûlures ou autres blessures graves.
•Avant de commencer l’installation, l’installateur doit régler la température
maximale de l’eau de cette valve pour réduire au minimum les risques de
brûlures, ceci conformément à la norme ASTM F 444.
•Ne pas installer un dispositif d’arrêt sur les sorties de cette valve. L’installation
d’un tel dispositif peut créer une condition de débit croisé au régulateur et
modifier la température de l’eau.
•Les facteurs qui changent la température de l’eau fournie à cette valve, tels que les
changements de température d’eau saisonniers, et le remplacement ou l’entretien
du chauffe-eau, changeront la température maximale de l’eau fournie par le
régulateur et pourront présenter un danger de brûlures. La valve à pression
réguléene compensera pas les changements de température d’alimentation d’eau;
ajuster la température maximale de cette valve à pression équilibrée si de tels
changements se produisent.
1088003-2-A 2 Kohler Co.

INSTRUCTIONS IMPORTANTES (cont.)
•Les valves à pression équilibrée peuvent ne pas assurer une protection contre les
brûlures en cas de défaillance d’autres dispositifs de limitation de température
installés ailleurs sur le réseau de plomberie.
NOTICE: Seuls des lubrifiants à base de silicone devraient être appliqués à ces
valves. Ne pas utiliser de lubrifiants à base de pétrole. Des lubrifiants à base de
pétrole endommageront les joints toriques, les joints et les composants en plastique.
L’installateur est responsable de l’installation de la valve et du réglage de la
température maximale de l’eau de cette valve à pression équilibrée conformément aux
instructions.
Cette valve satisfait ou excède les exigences des normes ANSI A112.18.1M et ASSE
1016.
S’il ne vous est pas possible de comprendre les instructions d’installation ou de réglage
de la température données par ce document, veuillez contacter notre département du
service clientèle aux États-Unis.1-800-4-KOHLER. Hors des États-Unis, veuillez contacter
votre distributeur.
NOTICE IMPORTANTE AUX INSTALLATEURS! Veuillez remplir le coupon sur la
boîte adjacente ainsi que sur l’étiquette de la valve. Ensuite, insérer ces instructions dans
le sac en plastique inclus dans l’emballage de la valve et attacher le sac au levier de la
valve pour servir de référence au propriétaire.
AVIS AUX PROPRIÉTAIRES! Ce dispositif a été pré-réglé par _______________________
de _______________________________ pour assurer une température maximale sécurisée.
Toute modification de ce réglage peut augmenter la température d’évacuation au-delà de
la limite considérée de sécurité et causer des brûlures.
Date: ______________
INSTRUCCIONES IMPORTANTES
ADVERTENCIA: Riesgo de quemaduras u otras lesiones graves.
•Antes de terminar la instalación, el instalador debe ajustar la temperatura máxima
del agua en la válvula para reducir el riesgo de quemaduras, según la norma
ASTM F 444.
•No instale un dispositivo de cierre ninguna salida de esta válvula. La instalación
de tales dispositivos puede producir contracorriente en la válvula y afectar la
temperatura del agua.
•Los factores que cambian la temperatura del agua suministrada a la válvula, tales
como los cambios de temperatura debido a las estaciones del año y el
mantenimiento o reemplazo del calentador de agua, afectarán la temperatura
máxima del agua suministrada por la válvula y pueden causar quemaduras. La
válvula reguladora de presión no compensará los cambios de temperatura del
agua; ajuste la temperatura máxima del agua de esta válvula reguladora de
presión cuando se produzcan tales cambios.
•Es posible que las válvulas reguladoras de presión no protejan contra las
quemaduras si otros aparatos de limitación de la temperatura en el sistema de
plomería no funcionan correctamente.
AVISO: Sólo aplique lubricantes con base de silicona a estas válvulas. No utilice
lubricantes derivados del petróleo. Los lubricantes derivados del petróleo dañarán los
arosellos (O-rings), los sellos y los componentes de plástico.
El instalador tiene la responsabilidad de instalar la válvula y ajustar la temperatura
máxima del agua de esta válvula reguladora de presión según las instrucciones.
Esta válvula cumple o excede las normas ANSI A112.18.1 y ASSE 1016.
Kohler Co. 3 1088003-2-A

INSTRUCCIONES IMPORTANTES (cont.)
Si usted no entiende las instrucciones de instalación o de ajuste de temperatura
contenidas en este documento, desde los Estados Unidos llame a nuestro Departamento
de Atención al Cliente, al 1-800-4-KOHLER. Fuera de los Estados Unidos, comuníquese
con su distribuidor.
¡AVISO IMPORTANTE A LOS INSTALADORES! Por favor, llene la información en el
cuadro adyacente y en la etiqueta de la válvula. Luego, inserte las instrucciones en la
bolsa de plástico incluida con el paquete de la válvula y adjunte la bolsa de plástico a la
manija de la válvula para que el cliente pueda consultarlas.
¡AVISO AL USUARIO! Este aparato ha sido ajustado por ______________________ de
_______________________ para asegurar una temperatura máxima segura. Cualquier
cambio en el ajuste puede aumentar la temperatura de salida del agua por encima del
límite considerado seguro y ocasionar quemaduras.
Fecha: ______________
Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company product reflects the
true passion for design, craftsmanship, artistry, and innovation Kohler Company stands
for. We are confident its dependability and beauty will surpass your highest expectations,
satisfying you for years to come.
All the information in this guide is based upon the latest product information available
at the time of publication. At Kohler Company, we strive to fulfill our mission of
improving the level of gracious living for each person who is touched by our products
and services. We reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Please take a few minutes to review this guide. If you encounter any installation or
performance problems, please call 1-800-4-KOHLER from within the USA, 1-800-964-5590
from within Canada, or 001-877-680-1310 from within Mexico.
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la compagnie Kohler reflète la
véritable passion du design, d’artisanat, d’art et d’innovation représentant la compagnie
Kohler. Nous sommes confiants que sa fiabilité et beauté surpasseront vos exigences les
plus élevées, vous satisfaisant pendant les années à venir.
Toute l’information dans ce guide est basée sur la dernière disponible au moment de la
publication. A la compagnie Kohler, nous aspirons à remplir notre mission d’améliorer le
niveau de vie gracieux pour chaque individu affecté par nos produits et services. Nous
nous réservons le droit d’apporter des modifications aux caractéristiques, emballages et
disponibilités des produits à tout moment, et ce sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce guide. En cas de
problème d’installation ou de performance, veuillez composer le 1-800-4-KOHLER à
partir des É.U., le 1-800-964-5590 à partir du Canada, ou le 001-877-680-1310 à partir du
Mexique.
1088003-2-A 4 Kohler Co.

Gracias por elegir los productos Kohler
Gracias por elegir los productos de Kohler. Su producto de Kohler Company refleja la
verdadera pasión por el diseño, la mano de obra, la artesanía y la innovación que
forman parte de Kohler Company. Estamos seguros que su confiabilidad y belleza
excederán sus más altas expectativas, dándole satisfacción por años.
Toda la información que aparece en la guía está basada en la información más reciente
disponible al momento de publicación. En Kohler Company, nos esforzamos por alcanzar
nuestra misión de mejorar el nivel del buen vivir de quienes disfrutan de nuestros
productos y servicios. Nos reservamos el derecho de efectuar cambios en las
características, embalaje o disponibilidad del producto en cualquier momento, sin previo
aviso.
Dedique unos minutos para leer esta guía. Si tiene algún problema de instalación o
funcionamiento, llámenos al 1-800-4-KOHLER desde los EE.UU., 1-800-964-5590 desde
Canadá, ó 001-877-680-1310 desde México.

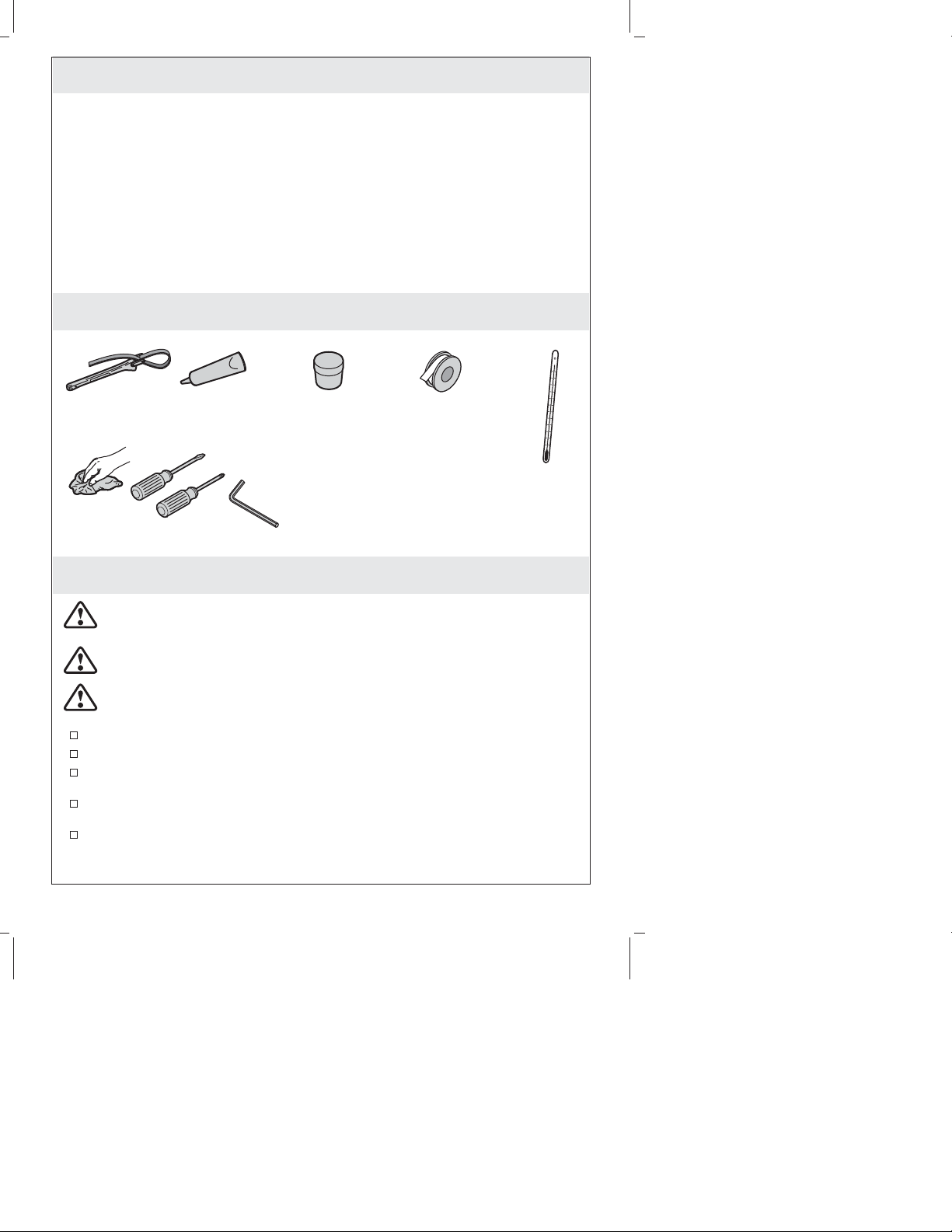

Tools/Outils/Herramientas
Before You Begin
CAUTION: Risk of personal injury. If the water temperature is set too high,
scalding will occur. The water temperature should never be set above 120°F
(49°C).
CAUTION: Risk of product damage. Do not force the handle in any direction.
Forcing the handle will damage the valve.
CAUTION: Risk of damage to the K-306-KS valve assembly. When using the
K-306-KS HiFlow Valve in a fiberglass or acrylic installation, use the Thin Wall
Installation Kit (88526).
Observe all local plumbing and building codes.
Shut off the main water supply.
The finished wall or bath/shower unit must be installed prior to installing this
trim.
If wall thickness is greater than 3/4″(1.9 cm), use 79639 Deep Rough-in Service
Kittoadd3/4″(1.9 cm) of depth to the handle assembly.
Kohler Co. reserves the right to make revisions in the design of faucets without
notice, as specified in the Price Book.
Plumbers Putty
Mastic de plombier
Masilla de plomería
Sealant Tape
Ruban d'étanchéité
Cinta selladora
Rags
Chiffons
Trapos
Silicone Sealant
Joint en silicone
Sellador de silicona
Strap Wrench
Clé à sangle
Llave de correa
Plus/Plus/Más:
• Emery Paper/Papier émeri/Papel lija
• Copper tube or nipple/Tube ou
mamelon en cuivre/Niple o tubo de
cobre
Thermometer
Thermomètre
Termómetro
5/32"
Kohler Co. 5 1088003-2-A

Avant de commencer
ATTENTION: Risque de blessures corporelles. Si la température d’eau est trop
haute, des risques de brûlures peuvent avoir lieu. La température de l’eau ne
devrait jamais être supérieure à 120°F (49°C).
ATTENTION: Risque d’endommagement du produit. Ne forcer la poignée dans
aucune direction. Forcer la poignée endommagera la valve.
ATTENTION: Risque d’endommagement de l’ensemble de valve K-306-KS.
Lorsque la valve haut débit K-306KS est utilisée dans une installation en fibres de
verre ou en acrylique, utiliser le jeu de construction à mur fin (88526).
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Le mur fini ou la baignoire/douche doit être installé avant d’installer cette
garniture.
Si l’épaisseur du mur est plus grande que 3/4″(1,9 cm), utiliser un kit de
raccordement profond 79639 pour rajouter 3/4″(1,9 cm) de profondeur à
l’ensemble de poignée.
Kohler Co. se réserve le droit d’apporter toutes modifications au design des
robinets et ceci sans préavis, comme spécifié dans le catalogue des prix.
Antes de comenzar
PRECAUCIÓN: Riesgo de lesiones personales. Si la temperatura del agua se
ajusta muy alta, se producirán quemaduras. La temperatura del agua nunca debe
ajustarse a más de 120°F (49°C).
PRECAUCIÓN: Riesgo de daños al producto. No fuerce la manija en ninguna
dirección. Si forza la manija dañará la válvula.
PRECAUCIÓN: Riesgo de daños al montaje de la válvula K-306-KS. Al emplear
la válvula HiFlow K-306-KS en una instalación de fibra de vidrio o acrílica, utilice
el Kit de instalación en paredes delgadas (88526).
Cumpla con todos los códigos locales de plomería y construcción.
Cierre el suministro principal de agua.
La pared acabada o la unidad de la bañera/ducha debe instalarse antes que la
guarnición.
Si el espesor de la pared es superior a 3/4″(1,9 cm), utilice el Kit de servicio de
instalación profunda 79639 para añadir 3/4″(1,9 cm) de profundidad al montaje
de la manija.
Kohler Co. se reserva el derecho de modificar el diseño de la grifería sin previo
aviso, tal como se especifica en la lista de precios.
1088003-2-A 6 Kohler Co.

Installation/Installation/Instalación
34
56
Threaded Spout Installation
Installation de bec fileté
Instalación del surtidor de montaje roscado
Leave a small gap.
Laisser un petit espace.
Deje una separación pequeña.
Thread the spout onto the pipe.
Glisser le bec sur le tuyau.
Deslice el surtidor en el tubo.
Carefully tighten
the spout.
Serrer avec
précaution le bec.
Con cuidado
apriete el surtidor.
12
Install the 1/2" nipple.
Installer un mamelon de 1/2".
Instale el niple de 1/2".
The nipple should extend 7/16"
(1.1 cm) past the finished wall.
Le mamelon devrait s'étendre
de 7/16" (1,1 cm) au-delà du
mur fini.
El niple debe sobresalir 7/16"
(1,1 cm) de la pared acabada.
Apply sealant tape
to the 1/2" nipple.
Appliquer de
l'étanchéité au
mamelon de 1/2".
Aplique cinta
selladora al niple
de 1/2".
Remove the
excess sealant.
Retirer tout
excédent de
mastic.
Limpie el
exceso de
sellador.
Apply plumbers putty or
sealant.
Appliquer du mastic de
plombier ou d'étanchéité.
Aplique masilla de
plomería o sellador.
Strap Wrench
Clé à sangle
Llave de correa
Kohler Co. 7 1088003-2-A

Installation/Installation/Instalación
All Installations
Toutes les installations
Todas las instalaciones
98
1110
Strap Wrench
Clé à sangle
Llave de correa
7

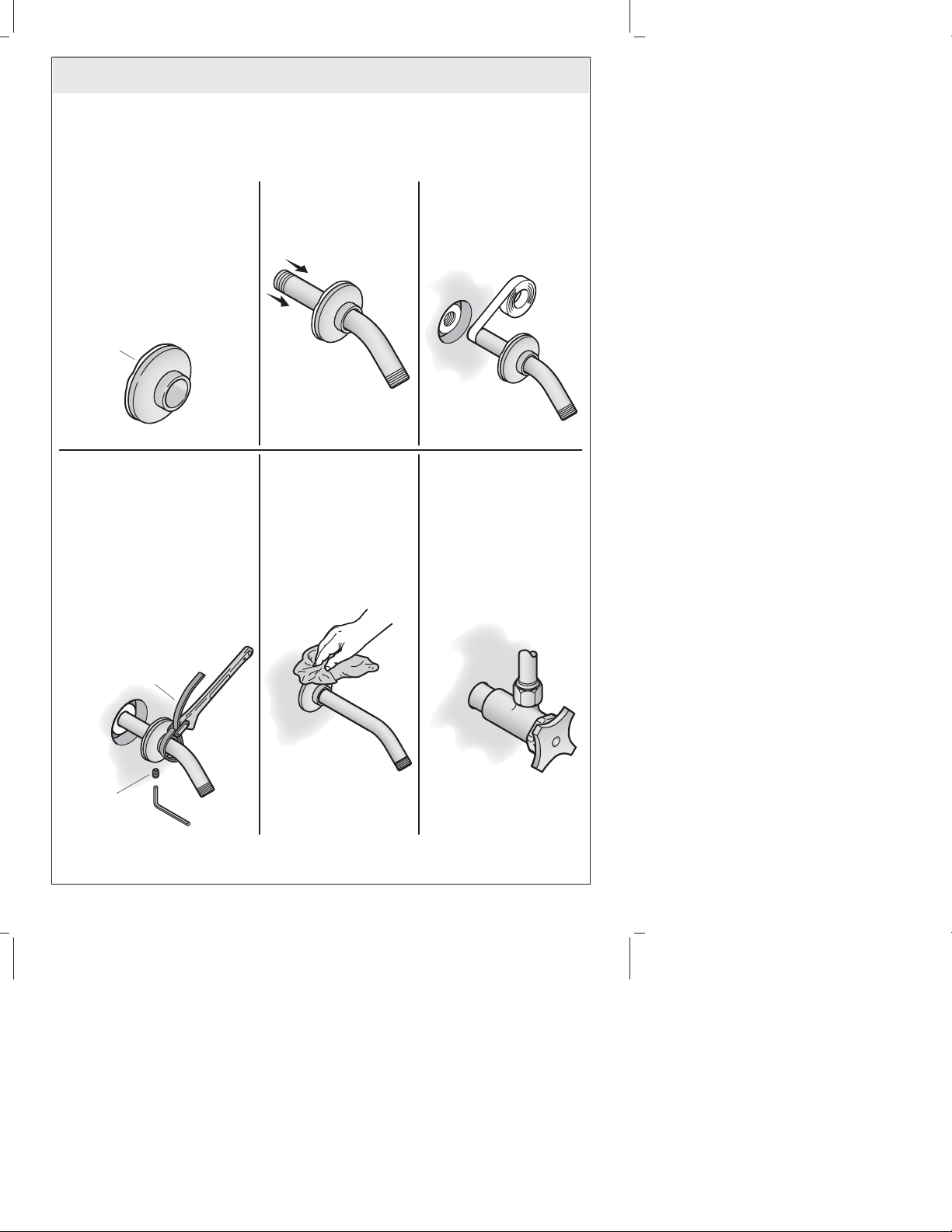

Apply plumbers putty or
sealant to the shower arm
escutcheon.
Appliquer du mastic de
plombier ou d'étanchéité
à l'applique du bras de
douche.
Aplique masilla de
plomería o sellador al
chapetón del brazo de
ducha.
Apply sealant tape.
Appliquer du ruban
d'étanchéité.
Aplique cinta
selladora.
12
Turn on the main
water supply.
Ouvrir l'alimentation
d'eau principale.
Abra el suministro
principal de agua.
Remove the
excess sealant.
Retirer tout
excédent de mastic.
Limpie el exceso
de sellador.
Setscrew
Vis de retenue
Tornillo de fijación
Install the escutcheon.
Installer l'applique.
Instale el chapetón.
Attach the shower arm. Then
press escutcheon against
finished wall. Tighten the
setscrew.
Attacher le bras de douche.
Puis presser l'applique contre
le mur fini. Serrer la vis de
retenue.
Fije el brazo de ducha.
Luego, presione el chapetón
contra la pared acabada.
Apriete el tornillo de fijación.
1088003-2-A 8 Kohler Co.

Installation/Installation/Instalación
13 14
1615
b
a

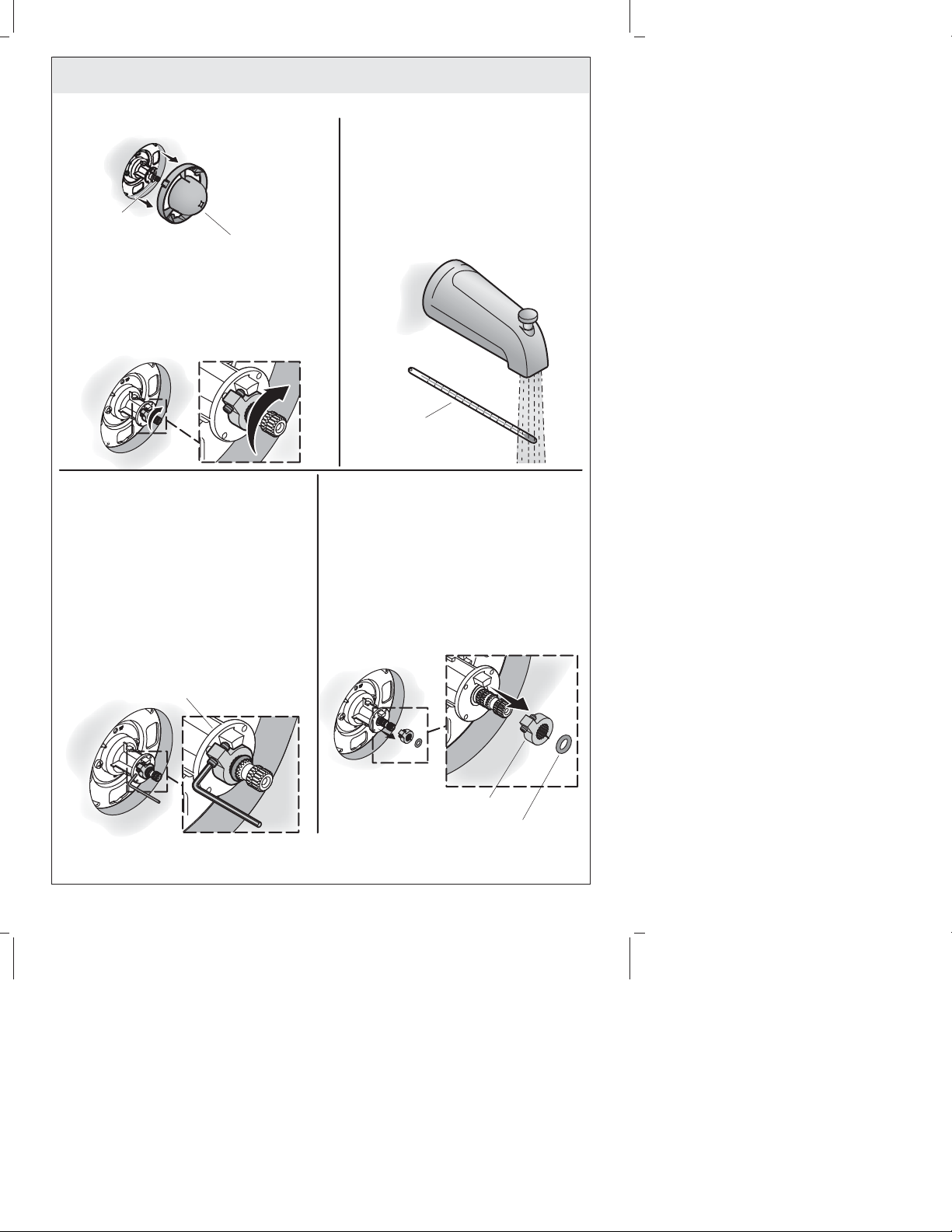

Turn the valve clockwise to the full open position.
Tourner la valve complètement vers la position
ouverte.
Gire hacia la derecha la válvula a la posición
completamente abierta.
Discard the
plaster guard.
Jeter le renfort en
plâtre.
Deseche el
protector de yeso.
Thermometer
Thermomètre
Termómetro
Valve Stem
Tige de valve
Espiga de la válvula
After several minutes, check the
temperature.
Après quelques minutes, vérifier la
température.
Después de varios minutos, revise la
temperatura.
Setscrew/Vis de retenue/
Tornillo de fijación
O-Ring/Joint torique/Arosello
Collar/Collier/Collarín
For major temperature changes, remove the
O-ring and the collar.
Pour de grands changements de température,
retirer le joint-torique et le collier.
Para cambios mayores de temperatura, retire
el arosello y el collarín.
For minor temperature changes, adjust the
setscrew and recheck the temperature.
Pour de petits changements, ajuster la vis
de retenue et revérifier la température.
Para cambios menores de temperatura,
ajuste el tornillo de fijación y vuelva a
verificar la temperatura.
Kohler Co. 9 1088003-2-A

Installation/Installation/Instalación
17
19
Slowly turn the valve stem to adjust
the maximum water temperature.
Tourner lentement la tige de valve
pour ajuster la température
maximum d'eau.
Gire lentamente la espiga de la
válvula para ajustar la temperatura
máxima del agua.
The water temperature should never
be set above 120˚F (49˚C)!
La température d'eau ne devrait jamais
être réglée au-dessus de 120˚F (49˚C)!
¡La temperatura del agua nunca debe
ajustarse a más de 120˚F (49˚C)!
18
Setscrew
Vis de retenue
Tornillo de fijación
Tab/Languette/Lengüeta
O-Ring/Joint torique/Arosello
Reinstall the collar with the setscrew
against the tab. Reinstall the O-ring.
Réinstaller le collier avec la vis de
retenue contre la languette.
Réinstaller le joint torique.
Vuelva a instalar el collarín con el
tornillo de fijación contra la lengüeta.
Vuelva a instalar el arosello.
Recheck the temperature.
Revérifier la température.
Verifique nuevamente la temperatura.
1088003-2-A 10 Kohler Co.
