Kohler Chablis K-2081 User manual



1010420-2-A2001 Kohler Co.
Español, Página 5
Français, Page 9
CHABLIS
VITREOUS CHINA
PEDESTAL LAVATORY
K-2081

BEFORE YOU BEGIN
NOTES
Observe all local plumbing and
building codes.
Prior to installation, unpack the
new lavatory and inspect it for
damage. Return the lavatory to
its protective carton until you are
ready to install it.
These instructions are for
installing the lavatory to wood
frame construction. For other
installations, supply suitable
bracing and fastening devices of
sufficient size and strength.
The walls and floor must be
square, plumb, and level.

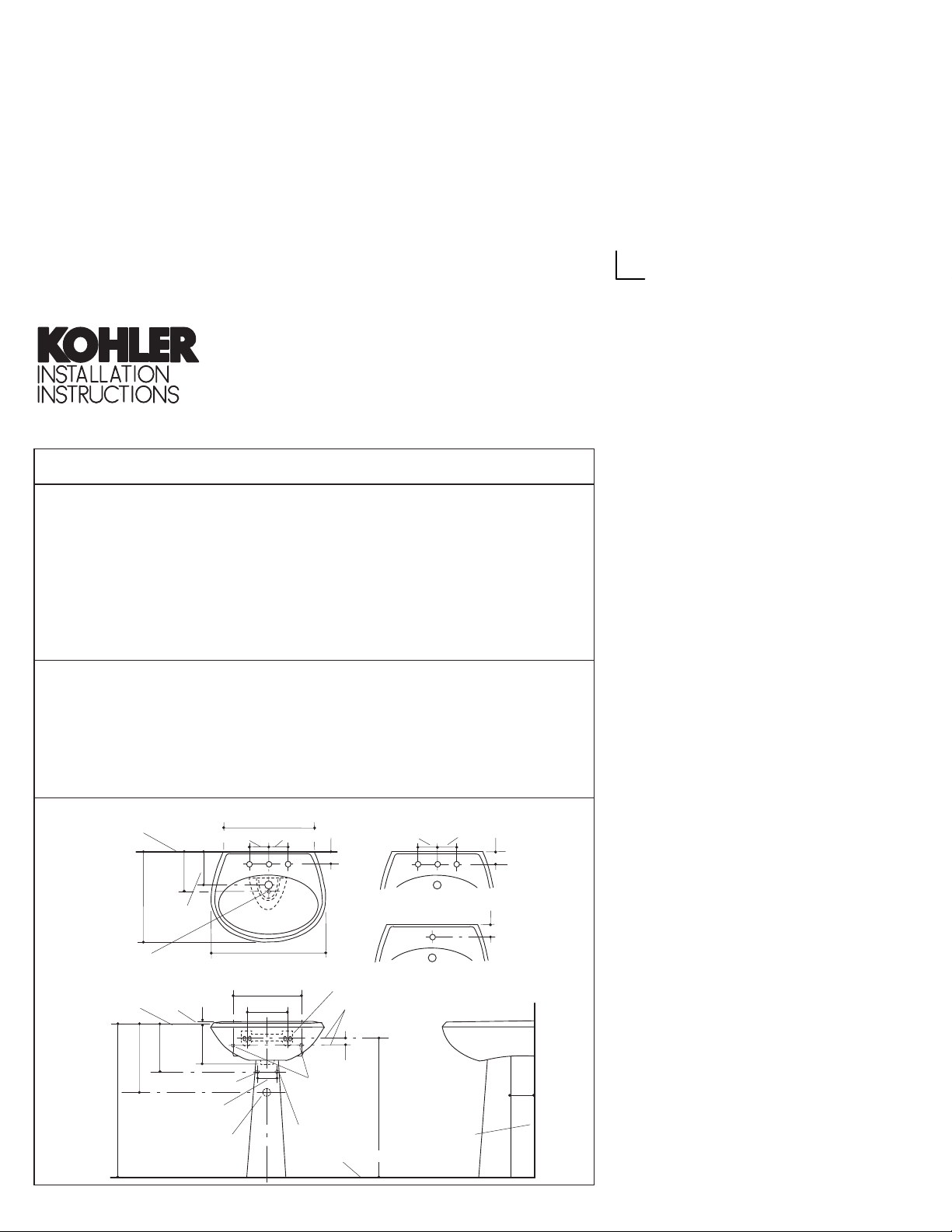

ROUGHING-IN
(S) Supply 9” (22.9cm) (Based on
12”(30.5cm)riserwhichmayrequire
cutting).
(T) Pop-up drain typically 14-1/4”
(36.2cm).
Fixture dimensions are nominal and
conform to tolerances in ASME
Standard A112.19.2M.
4” (10.2cm)
19”
(48.3cm)
3/8” COLD
1-1/4” OUTLET
3/8” HOT
(S)
(T)
2-5/8”
(6.7cm)
8-3/8”
(21.3cm)
32-1/4”
(81.9cm)
19-1/4” (48.9cm)
8-1/4”
(21cm)
FINISHED WALL
1/2” D. MOUNTING
HOLE IN PEDESTAL
L OF BACKING
C
FINISHED
WALL
13-1/4” (33.7cm)
24” (61cm)
7”
(17.8cm)
HANGER
1/2”
(1.3cm)
8-5/8”
(21.9cm)
FAUCET SHELF
29-1/2”
(74.9cm) 5” (12.7cm)
1-5/8”
(4.1cm)
1/2” D. ANCHOR
HOLES
2-5/8” (6.7cm)
2-5/8” (6.7cm)
K-2081-4 K-2081-8
K-2081-1
4” (10.2cm)
4” (10.2cm)
FINISHED FLOOR
4” (10.2cm) 4” (10.2cm)

1010420-2-A2Kohler Co., Kohler, WI U.S.A.
TOOLS REQUIRED
Level
Drill with assorted bits
Socket wrench with 8” (20.3cm)
extension and assorted sockets
Tape measure
Framing square
MATERIALS REQUIRED
1/4” lag bolts and washers (6)
Wood screw and washer (1)
INSTALLATION
Rough-in the supplies and drain
piping and trap.
NOTE: The supply stop handles
cannot extend more than 4-3/4”
(12.1cm)fromthefinishedwallwhen
in the open position.
Install sufficient backing behind
the finished wall to provide a
secure material for the anchoring
devices.

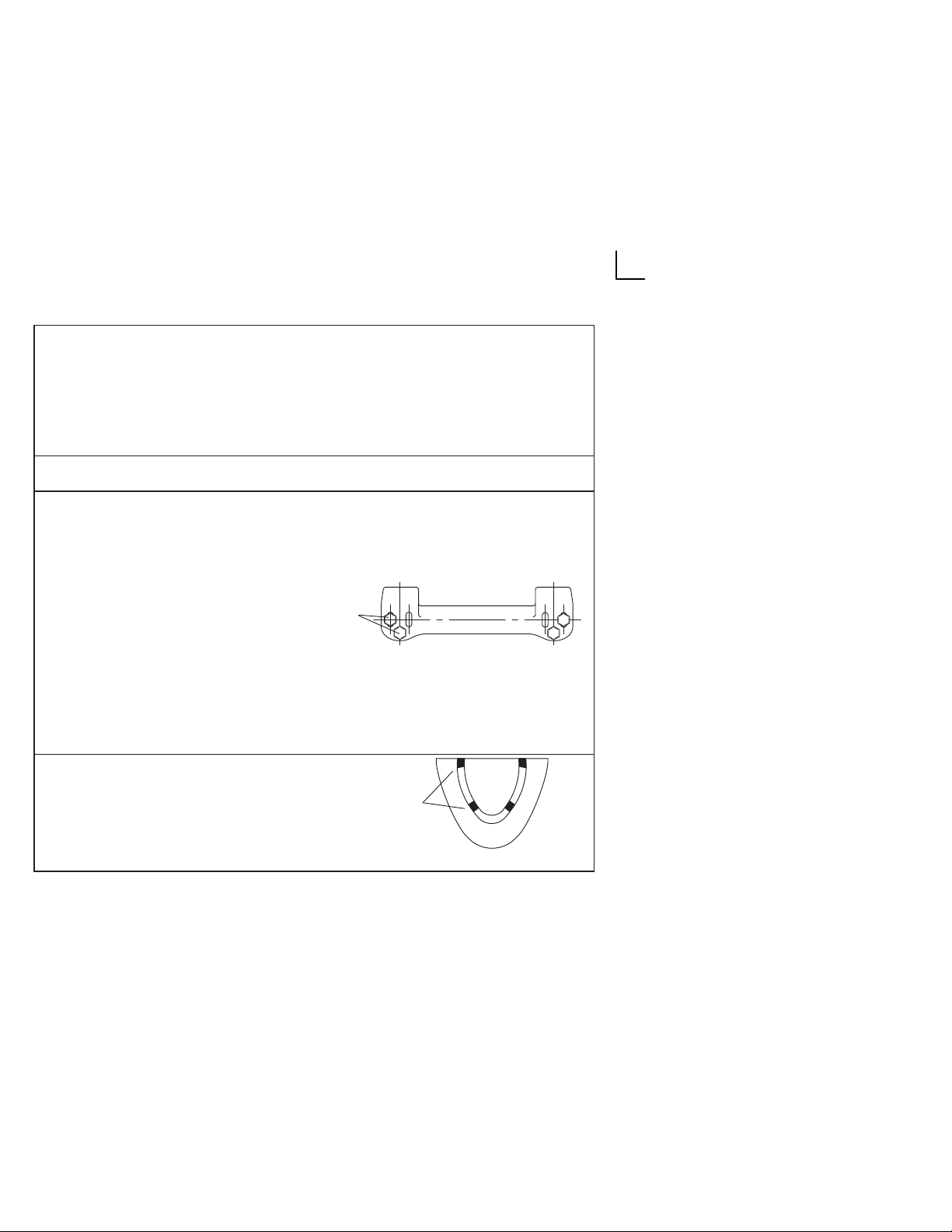

Install hanger to wall according
to roughing-in dimensions.
Lag
Bolts
Hanger
Apply four self-adhesive gaskets
(provided) on the top edge of the
pedestal Gaskets
Top of Pedestal
Mark the centerline on the floor.
Position the pedestal on the floor
centerline so the mounting hole
is approximately 8-3/8” (21.3cm)
from the finished wall.
Position the lavatory on the
hanger and pedestal.
Move the pedestal as required
to ensure proper fit in the
desired location.
NOTE: The lavatory must be
supported by the hanger and
pedestal.
Check the lavatory placement.
Mark the center of each
anchoring hole on the wall, and
mark the floor through the hole
in the pedestal bottom.
Carefully remove the lavatory
from the pedestal. Then move
the pedestal from the area.
Mark Floor
Here
Pedestal
Finished
Wall
Anchoring
Holes

3
Kohler Co., Kohler, WI U.S.A. 1010420-2-A

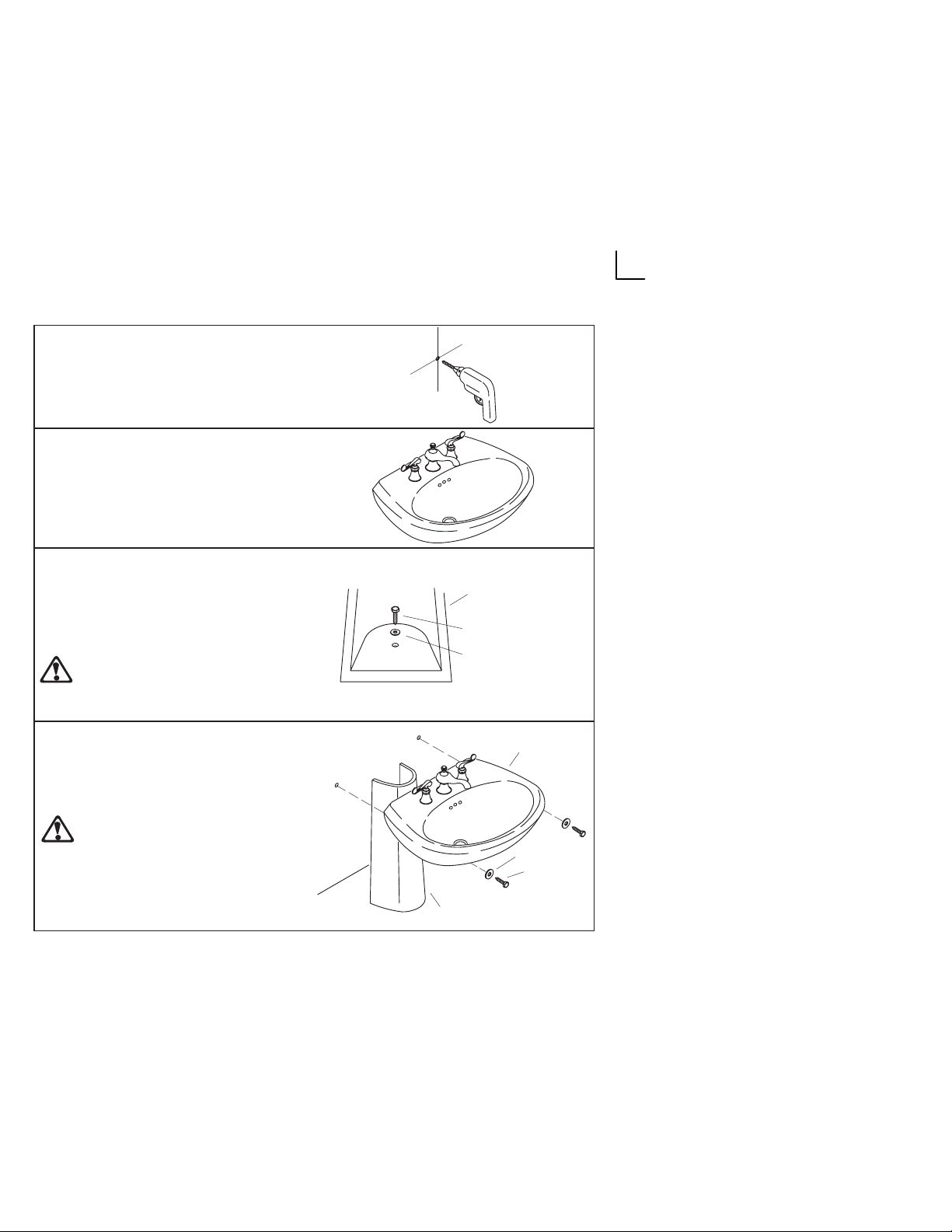

Drill mounting holes at the marks
on the floor and wall.
Install the faucet and drain to the
lavatory according to the
manufacturer’s instructions.
NOTE: Donotfully tightenslip-joint
drain connections at this time.
Position the pedestal mounting
hole over the hole in the floor.
Secure the pedestal to the floor
with the wood screw and
washer. Tighten the screw until it
is snug.
CAUTION: Risk of product
damage. Do not overtighten.
Overtightening may cause
damage to the product.
Pedestal
Wood Screw
Washer

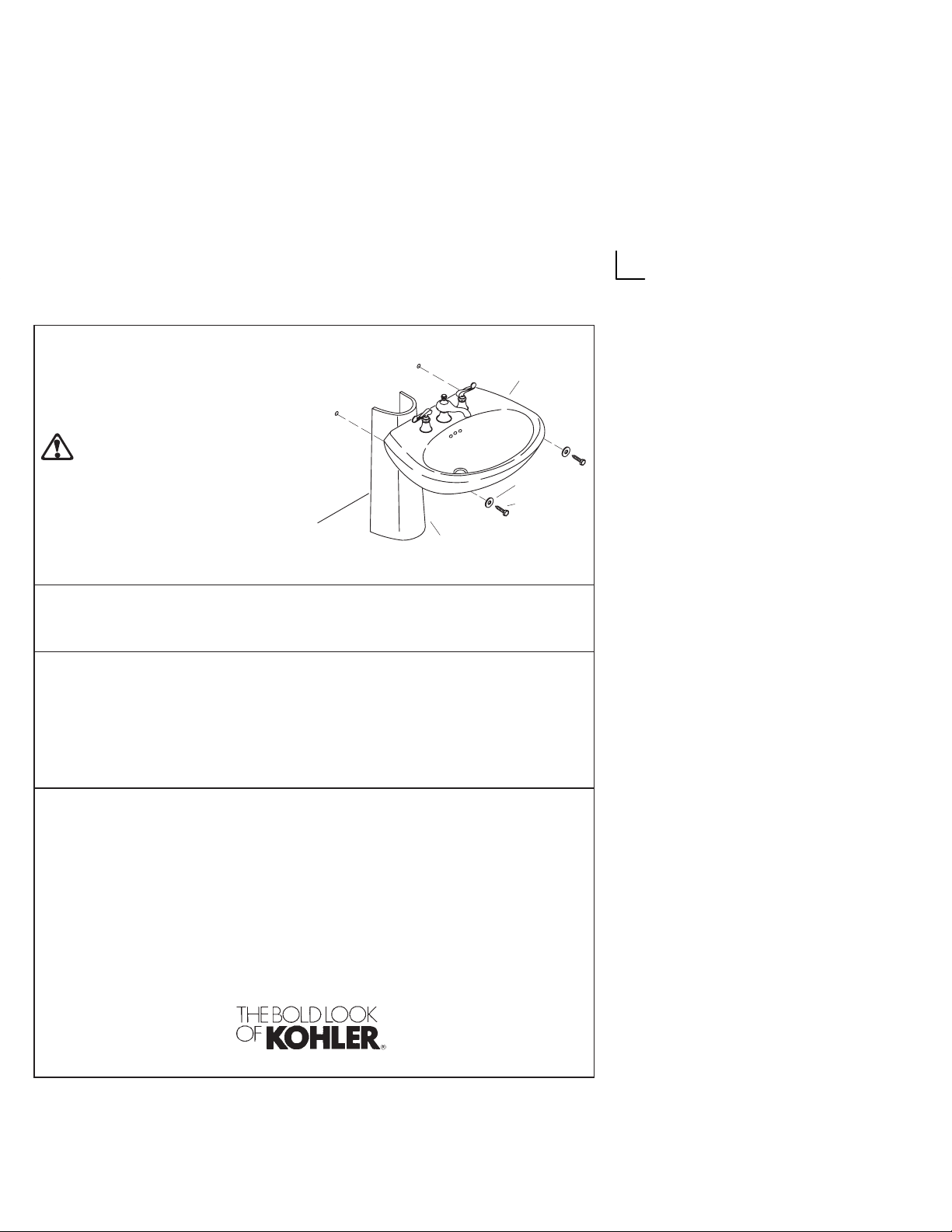

Set the lavatory on the hanger
and pedestal, and level the
lavatory using leveling pads.
Secure the lavatory to the wall
with lag bolts and washers.
CAUTION: Risk of product
damage. Do not overtighten lag
bolts.Overtighteningmaycause
damage to the product.
Connect and tighten the trap to
drain. Connect the hot and cold
water supplies to the faucet.
Lag Bolt
Washer
Finish Wall Lavatory
Pedestal

1010420-2-A4Kohler Co., Kohler, WI U.S.A.
IMPORTANT CONSUMER INFORMATION
CARE AND CLEANING
Clean the outside surface of your vitreous china product with mild soap and
warm water. Wipe the entire surface completely dry with a clean, soft cloth. If
the surface of your vitreous china product becomes excessively dirty, you can
use a general purpose cleaner such as: Fantastik, LysolFoaming
Disinfectant, Dow Bathroom Cleaner Liquid, Scrub FreeSoap Scum
Remover, Soft Scrub, Spic and Span, or Mr. Clean.
CALL US FOR HELP
Here’s what you need to do if you require service:
First review the installation instructions to ensure correct installation. For
additional assistance in the USA, call our Customer Service Department for
direct help. You may also contact us at our web site listed below.
Call 1-800-4-KOHLER within the U.S.
Call 001-877-680-1310 within Mexico
Call 1-800-964-5590 within Canada


5
Kohler Co., Kohler, WI U.S.A. 1010420-2-A
CHABLIS
LAVABO CON PEDESTAL
DE LOZA VÍTREA
K-2081


 
ANTES DE COMENZAR
NOTAS
Cumpla con todos los códigos
locales de plomería y de
construcción.
Antes de la instalación, revise
con cuidado todas las piezas
para ver si están dañadas.
Después, coloque el lavabo
nuevamente en su empaque
como protección, hasta el
momento de la instalación.
Estas instrucciones son para la
instalación del lavabo en un
marco de madera. Para otras
instalaciones, suministre soporte
adecuado y sujetadores de
suficiente tamaño y solidez.
Las paredes deben ser
niveladas, cuadradas y
plomadas.
DIAGRAMA DE
INSTALACIÓN
(S) Suministro de 9” (22,9cm) (Basa-
do en una tubería vertical de 12”
(30,5cm) que puede requerir cortes).
(T) Drenaje levantable, generalmente
de 14-1/4” (36,2cm).
Las dimensiones de los aparatos
sanitarios son nominales y cumplen
conlastoleranciasdelanormaASME
A112.19.2M.
4” (10,2cm)
19”
(48,3cm)
3/8” FRÍA
SALIDA DE 1-1/4”
3/8” CALIENTE
(S)
(T)
2-5/8”
(6,7cm)
8-3/8”
(21,3cm)
32-1/4”
(81,9cm)
19-1/4” (48,9cm)
8-1/4”
(21cm)
PARED ACABADA
ORIFICIO DE MONTAJE DE
1/2” DE DIAM. EN EL
PEDESTAL LÍNEA CENTRAL
DE SOPORTE
PARED
ACABADA
13-1/4” (33,7cm)
24” (61cm)
7”
(17,8cm)
SOPORTE
1/2”
(1,3cm)
8-5/8”
(21,9cm)
SUPERFICIE DEL
GRIFO
29-1/2”
(74,9cm)
5” (12,7cm)
1-5/8”
(4,1cm)
HOYOS DEL
SUJETADOR
DE 1/2” DE
DIÁM.
2-5/8” (6,7cm)
2-5/8” (6,7cm)
K-2081-4 K-2081-8
K-2081-1
4” (10,2cm)
4” (10,2cm)
PISO ACABADO
4” (10,2cm) 4” (10,2cm)

1010420-2-A6Kohler Co., Kohler, WI U.S.A.
HERRAMIENTAS
REQUERIDAS
Nivel
Taladro con variedad de brocas
Llave de cubo con adaptador de
8” (20,3) y variedad de casquillos
Cinta métrica
Escuadra
MATERIALES
REQUERIDOS
Pernos de fijación de 1/4” y
arandelas (6)
Tornillo para madera y arandela
(1)
INSTALACIÓN
Marque la instalación de los
suministros y de la tubería de
desagüe.
NOTA: Las llaves de paso no
pueden extenderse más de 4-3/4”
(12,1cm) de la pared acabada
cuando están abiertas.

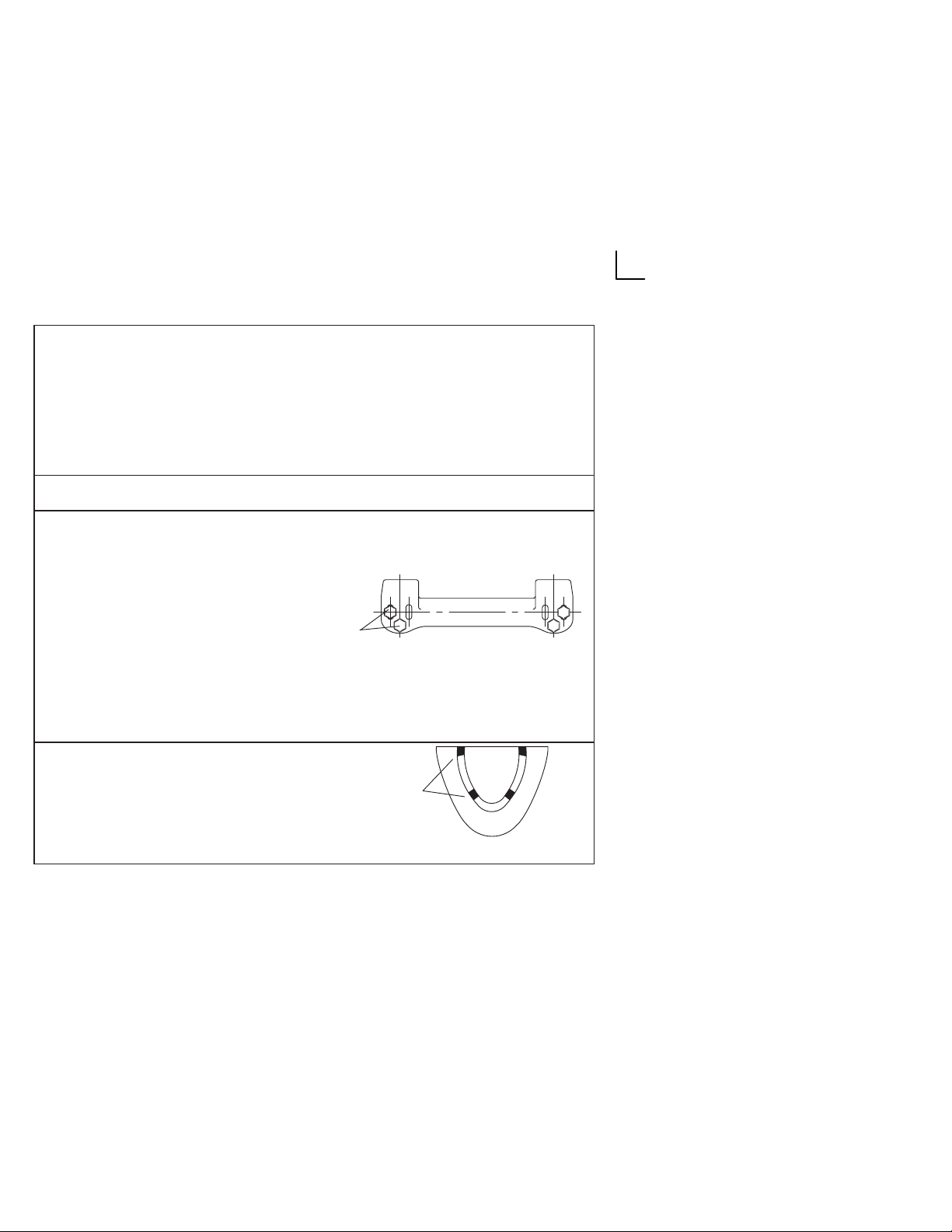

Instale suficiente soporte detrás
de la pared acabada para los
sujetadores.
Instale el soporte colgante
según las dimensiones del
diagrama de instalación.
Pernos de
fijación Colgador
Aplique cuatro empaques
autoadhesivos (incluidos) en el
borde superior del pedestal. Empaques
Parte superior de pedestal

7
Kohler Co., Kohler, WI U.S.A. 1010420-2-A

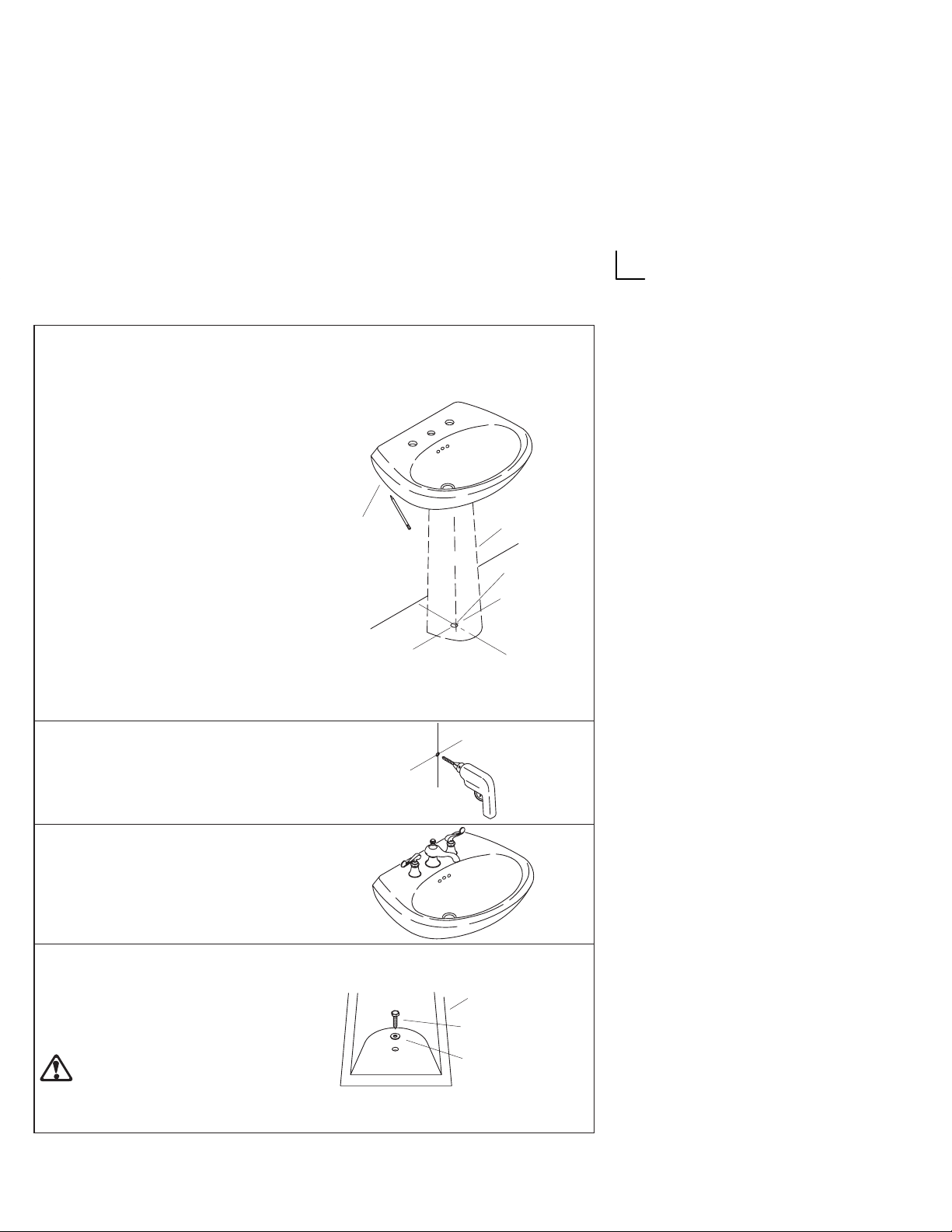

Marque la línea central en el
piso.
Coloque el pedestal sobre la
línea central del piso, de manera
que el orificio de montaje esté
aprox. a 8-3/8” (18,4cm) de la
pared acabada.
Coloque el lavabo sobre el
colgador y el pedestal.
Mueva el pedestal según sea
necesario para asegurar su
buen ajuste.
NOTA: Es necesario que el
soporte colgante yel pedestal
sostengan al lavabo.
Revise la posición del lavabo.
Marque el centro de cada orificio
de los sujetadores en la pared y
marque el piso a través del
orificio en el fondo del pedestal.
Con cuidado, remueva el lavabo
del pedestal. Luego, remueva el
pedestal de su posición.
Marque el
piso aquí
Pedestal
Pared
acabada
Orificios de
sujeción
Perfore los orificios de fijación
en las marcas de la pared y el
piso.
Instale el grifo y el drenaje en el
lavabo según las instrucciones
del fabricante.
NOTA: No asegure
completamente el drenaje de junta
deslizante en este momento.
Sobreponga el orificio de
montaje del pedestal sobre el
orificio en el piso.
Fije el pedestal al piso con el
tornillo para madera y la
arandela. Asegure el tornillo.
PRECAUCIÓN: Riesgo de
daños al producto. No
asegure en exceso. El
asegurar en exceso puede
dañar el producto.
Pedestal
Tornillo para
madera
Arandela

1010420-2-A8Kohler Co., Kohler, WI U.S.A.
Coloque el lavabo en el soporte
colgante y el pedestal, y nivele
con cojinetes.
Fije el lavabo a la pared con
arandelas y pernos de fijación.
PRECAUCIÓN: Riesgo de
daños al producto. No
asegure en exceso los pernos
de fijación. El asegurar en
exceso puede dañar el
producto.
Conecte y asegure el sifón al
drenaje. Conecte los suministros
del agua fría y caliente al grifo.
Pernos de
fijación
Arandela
Pared
acabada Lavabo
Pedestal
INFORMACIÓN IMPORTANTE PARA EL
CONSUMIDOR
CUIDADO Y LIMPIEZA
Limpielasuperficieexteriordesuproductodelozavítreaconundetergentesuave
y agua tibia. Seque toda la superficie exterior con un paño limpio y suave. Si la
superficie de su accesorio de loza vítrea se ensucia con frecuencia, se puede
utilizar un limpiador para uso general, tal como: Fantastik, LysolFoaming
Disinfectant, Dow Bathroom Cleaner Liquid, Scrub FreeSoap Scum Remover,
Soft Scrub, Spic y Span, o Mr. Clean.
PARA ASISTENCIA
Siga los siguientes pasos al solicitar servicio:
Primero, revise las instrucciones para asegurarse de haber realizado la
instalación correcta. Si no logra solucionar el problema, llame al Departamento
de Atención al Cliente para obtener asistencia directa. También puede
localizarnos en la página web escrita abajo.
Llame al 1-800-4-KOHLER (En los Estados Unidos)
Llame al 001-877-680-1310 (En México)
Llame al 1-800-964-5590 (En Canadá)


9
Kohler Co., Kohler, WI U.S.A. 1010420-2-A
CHABLIS
LAVABO SUR COLONNE
EN PORCELAINE VITRIFIÉE
K-2081



AVANT DE COMMENCER
NOTES
Respecter tous les codes de
plomberie et de bâtiment locaux.
Avant l’installation, déballer le
nouveau lavabo et l’examiner
pour déceler tout dommage.
Remettre le lavabo dans
l’emballage de protection en
attendant de commencer
l’installation.
Ces instructions visent l’installation
du lavabo contre un mur en
ossature de bois. Pour les autres
types d’installation, fournir les
dispositifs d’entretoisement et
d’attache ayant les dimensions et
la résistance appropriées.
Les murs et le plancher doivent
être d’aplomb, à l’équerre et de
niveau.
DIAGRAMME DE
RACCORDEMENT
(S) Arrivée d’eau 9 po (22,9 cm)
(baséesur untubede 12po (30,5cm)
de longueur qu’on aura à couper).
(T) Tringle de la bonde de vidage,
d’ordinaire 14-1/4 po (36,2 cm).
Les dimensions du lavabo sont
nominales et conformes aux
tolérances données par la norme
ASME A112.19.2M.
4po (10,2cm)
19po
(48,3cm)
3/8po FROID
SORTIE 1-1/4po
3/8po CHAUD
(S)
(T)
2-5/8po
(6,7cm)
8-3/8po
(21,3cm)
32-1/4po
(81,9cm)
19-1/4po (48,9cm)
8-1/4po
(21cm)
MUR FINI
TROU DE FIXATION DE
1/2PO DIA. DANS LA
COLONNE
AXE PLAQUE D’APPUE
MUR FINI
13-1/4po (33,7cm)
24po (61cm)
7po
(17,8cm)
SUPPORT
1/2po
(1,3cm)
8-5/8po
(21,9cm)
SUPPORT DE
ROBINET
29-1/2po
(74,9cm)
5po (12,7cm)
1-5/8po
(4,1cm)
1/2po D.
TROUS
D’ANCRAGE
2-5/8po
(6,7cm)
2-5/8po (6,7cm)
K-2081-4 K-2081-8
K-2081-1
4po (10,2cm)
4po (10,2cm)
PLANCHER
FINI
4po (10,2cm) 4po (10,2cm)

1010420-2-A10 Kohler Co., Kohler, WI U.S.A.
OUTILS REQUIS
Niveau
Perceuse et mèches variées
Clé à rochet avec douilles et
rallonge de 8 po (20,3 cm)
Ruban à mesurer
Équerre pour structure
MATÉRIAUX REQUIS
Tire-fonds de 1/4 po et rondelles
(6)
Vis à bois et rondelle (1)
INSTALLATION
Installer les tubes d’arrivée
d’eau, le tuyau d’évacuation et le
siphon selon le diagramme de
raccordement.
REMARQUE : Les manettes des
robinets d’arrêt en position
d’ouverture ne peuvent pas
s’étendre de plus de 4-3/4 po (11,4
cm) à partir de la face du mur.
Installer derrière le mur fini une
plaque d’appui suffisamment
robuste pour recevoir les
ancrages.
Installer le support au mur selon
le diagramme de raccordement.
Tire-fond
Support
Appliquer quatre butées
autocollantes (fournies) sur le
bord supérieur de la colonne. Butées
Tête de colonne

11
Kohler Co., Kohler, WI U.S.A. 1010420-2-A
Marquer l’axe sur le plancher.
Placer la colonne sur l’axe
marqué sur le plancher de
manière à garder un écart
d’environ 8-3/8 po (16,5 cm)
entre le trou de fixation et la face
du mur fini.
Placer le lavabo sur le support et
la colonne.
Déplacer la colonne au besoin
pour assurer un ajustement
approprié à l’endroit désiré.
REMARQUE : Le lavabo doit
s’appuyer sur le support et la
colonne.
Vérifier l’assise du lavabo.
Marquer le centre de chaque
trou d’ancrage sur le mur et
marquer le plancher à travers
l’ouverture du bas de la colonne.
Enlever le lavabo du dessus de
la colonne. Retirer la colonne de
la zone de travail.
Marquer le
plancher ici
Colonne
Mur fini
Trous
d’ancrage
Percer des trous de fixation aux
points marqués sur le plancher
et le mur.
Assembler le robinet et le tuyau
d’évacuation au lavabo
conformément à la notice du
fabricant.
REMARQUE : Pour le moment, ne
pas serrer à fond les raccords à
joint coulissant de l’évacuation.
Placer le trou de fixation de la
colonne sur le trou percé dans le
plancher.
Assujettir la colonne au plancher
à l’aide de la vis à bois et la
rondelle. Serrer la vis jusqu’à ce
qu’elle soit en appui.
ATTENTION : Risque
d’endommagement du
produit. Ne pas trop serrer. Le
serrage excessif peut
endommager le produit.
Colonne
Vis à bois
Rondelle

1010420-2-A12 Kohler Co., Kohler, WI U.S.A.
Placer le lavabo sur le support et
la colonne et mettre le lavabo de
niveau à l’aide de cales.
Assujettir le lavabo au mur à
l’aide des tire-fond et des
rondelles.
ATTENTION : Risque
d’endommagement du
produit. Ne pas trop serrer les
tire-fond. Le serrage excessif
peut endommager le produit.
Raccorder le siphon à
l’évacuation et serrer. Raccorder
les robinets d’arrivée d’eau
chaude et froide.
Tire-fond
Rondelle
Mur fini Lavabo
Colonne
NOTICE IMPORTANTE AU
CONSOMMATEUR
ENTRETIEN ET NETTOYAGE
Nettoyez la surface extérieure du produit en porcelaine vitrifiée avec un savon
doux et de l’eau tiède. Essuyer à fond toute la surface avec un linge doux et
propre. Si la surface du produit en porcelaine vitrifiée devient excessivement
sale, vous pouvez utiliser un nettoyant d’usage général, tel que: Fantastik,
désinfectant-mousseLysol,nettoyantliquidepoursallesdebainDow,Scrub
Freenettoyantàdésencrasser,SoftScrub, Spic and SpanouMr. Clean.
BESOIN D’AIDE ?
Pour demander du service, voici comment faire.
Revoir d’abord la notice d’installation pour s’assurer d’une installation
correcte. Pour toute assistance additionnelle, contactez notre département
de service à la clientèle. Vous pouvez aussi nous joindre sur notre site Web
à l’adresse donnée ci-dessous.
Aux É.-U., composer le 1-800-4-KOHLER
Au Mexique, composer le 001-877-680-1310
Au Canada, composer le 1-800-964-5590

